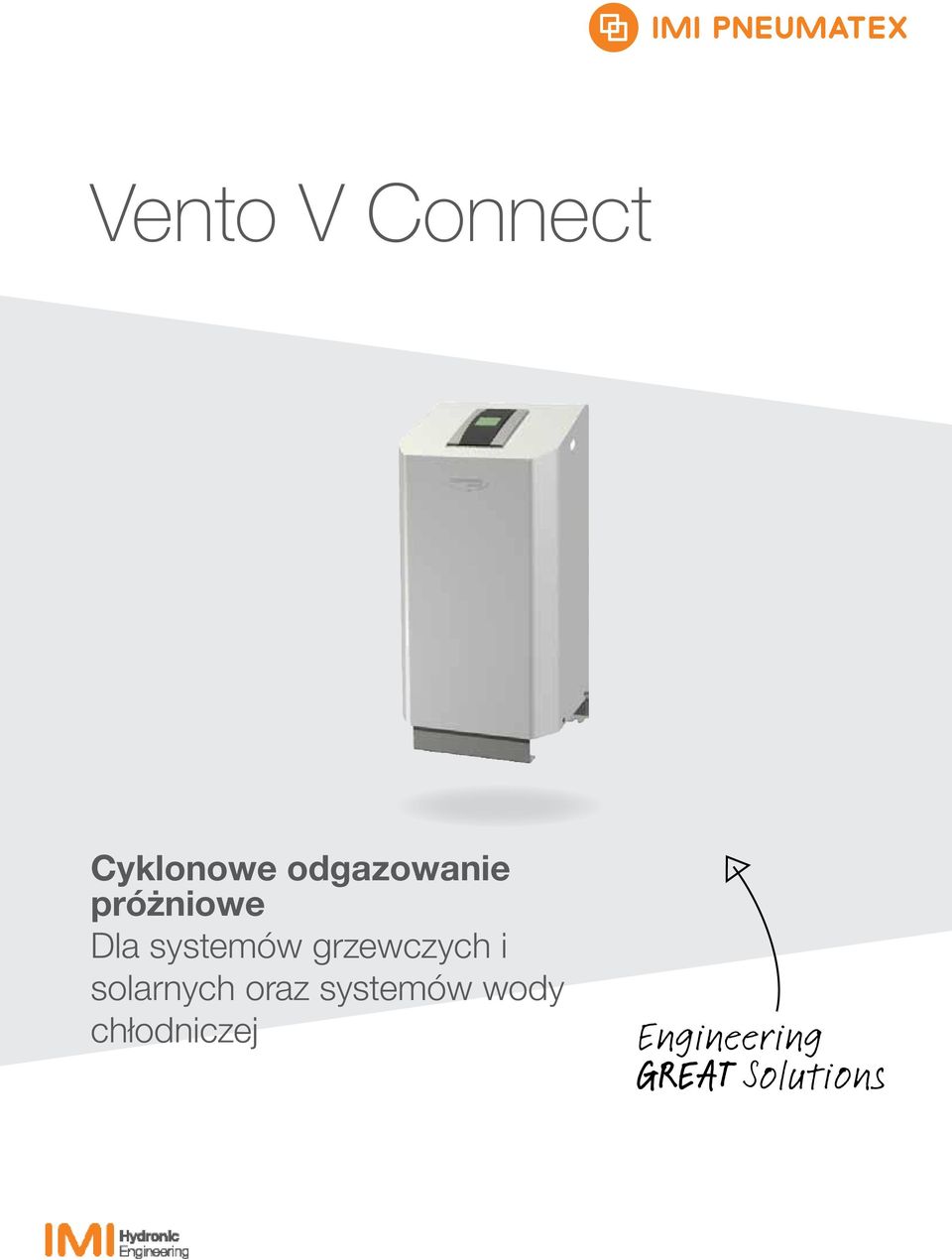

1 Vento V Connect Cyklonowe odgazowanie próżniowe Dla systemów grzewczych i solarnych oraz systemów wody chłodniczej

2 IMI PNEUMATEX / Usuwanie powietrza i zanieczyszczeń / Vento V Connect Vento V Connect Vento V Connect jest cyklonowym odgazowywaczem próżniowym dla systemów grzewczych i solarnych oraz systemów wody chłodniczej. Jego stosowanie jest szczególnie zalecane tam, gdzie wymagana jest wysoka wydajność, kompaktowa konstrukcja oraz precyzja. Nowy sterownik BrainCube Connect daje większe możliwości komunikacji i przesyłania danych np. do systemu BMS system, komunikacji z innymi sterownikami BrainCube jak również zdalnej obsługi systemu utrzymania ciśnienia wraz z podglądem parametrów pracy w trybie on-line. Wyróżniające cechy > > Wyższa sprawność cyklonowego odgazowania próżniowego Co najmniej o 50% wyższa sprawność niż przy wtryskowym odgazowaniu próżniowym. > > Bezpośrednie odgazowanie wody uzupełniającej Dodatkowa ochrona przed korozją. > > Łatwy rozruch, zdalny dostęp i wykrywanie usterek Automatyczna kalibracja i standardowe zintegrowane przyłącza do naszego serwera sieciowego IMI i do BMS. Dane techniczne TecBox Zastosowanie: Instalacje grzewcze, solarne i chłodnicze. Dla instalacji zgodnych z EN 12828, EN 12976, ENV 12977, EN 12952, EN Media: Nieagresywne i nietoksyczne. Możliwa praca ze środkiem przeciw zamarzaniu o stężeniu do 50%. Ciśnienie: Min. dopuszczalne ciśnienie, PSmin: -1 bar Max. dopuszczalne ciśnienie, PS: Sprawdź w danych technicznych produktu. Temperatura: Min. dopuszczalna temperatura, TSmin: 0 C Max. dopuszczalna temperatura, TS: 90 C Max. dopuszczalna temperatura otoczenia, TA: 40 C Min. dopuszczalna temperatura otoczenia, TAmin: 5 C Napięcie zasilające: 1 x 230V (-/+ 10%), 50 Hz Przyłącza elektryczne: 1 gniazdo wtykowe (z wtyczką licznika) dla napięcia zasilania 230V (bezpieczniki zewnętrzne według zapotrzebowania mocy i lokalnych norm elektrycznych) 2 bezpotencjałowe wejścia do obsługi alarmów urządzeń zewnętrznych 3 bezpotencjałowe wyjścia (NO) do alarmu zewnętrznego (230V maks. 2A) 1 RS 485 In/Out 1 gniazdo wtykowe Ethernet RJ45 1 gniazdo wtykowe USB Hub Stopień ochrony: IP 22 zgodnie z EN Przyłącza mechaniczne: Sin1: wlot z systemu G3/4 Sout: wylot do systemu G3/4 Swm: wlot wody uzupełniającej G3/4 Materiał: Komponenty metalowe kontaktujące się z medium: stal węglowa, żeliwo, stal nierdzewna, AMETAL, mosiądz, spiż. Transport i przechowywanie: W suchych pomieszczeniach o temperaturze powyżej 0 C Certyfikaty: Posiada certyfikat CE zgodny z wymaganiami wytycznych europejskich 2004/108/EC, 2006/95/EC. 2

3 Funkcje, wyposażenie, cechy Urządzenie sterujące TecBox: - Sterowanie BrainCube Connect zapewniające inteligentne, całkowicie automatyczne, bezpieczne działanie systemu. Autooptymalizacja z funkcją pamięci. - Rezystancyjny podświetlany kolorowy wyświetlacz dotykowy 3.5 TFT. Interfejs internetowy z pilotem i podgląd na żywo. Przyjazne dla użytkownika, intuicyjny układ menu z obsługą dotknij-przesuń, procedura uruchomienia krok po kroku i bezpośrednia pomoc w oknach pop-up. Wszystkie istotne parametry i stan pracy wyświetlane w postaci zwykłego tekstu lub graficznie w kilku językach. - Standardowe zintegrowane złącze (Ethernet, RS 485) do serwera sieciowego IMI i do BMS (protokół Modbus i IMI Pneumatex). - Aktualizacja oprogramowania i rejestracja danych możliwa przez złącze USB - Rejestracja danych i analiza systemu, pamięć chronologii komunikatów z priorytetyzacją, zdalne sterowanie z podglądem na żywo. - Okresowy, automatyczny autotest, codzienne sprawdzanie próżni. W razie potrzeby BrainCube Connect generuje sygnał alarmowy. - Metalowa pokrywa wysokiej jakości. Odgazowanie próżniowe: - Vacusplit: program odgazowania do pracy ciągłej w technologii cyklonu. Para przy nasyceniu prawie 100%. Ekologiczne, automatyczne działanie, gdy nie wykryto powietrza, mniejsze zużycie energii elektrycznej przez pompę. - Odgazowanie Oxystop: bezpośrednie odgazowanie wody uzupełniającej. Znaczna redukcja tlenu w wodzie uzupełniającej. Bezpieczne odgazowanie wody procesowej i uzupełniającej w specjalnym naczyniu cyklonowym (wewnątrz Tecbox), przy niskiej temperaturze w naczyniu wzbiorczym, bez konieczności izolowania naczynia. Ochrona systemu przed korozją. Uzupełnianie wody: - Fillsafe: monitorowanie i kontrola ilości wody uzupełniającej oparta na zintegrowanym pomiarze objętości oraz sterowaniu za pomocą elektrozaworu. - Przyłącze dla opcjonalnego urządzenia uzupełniania Pleno P BA4R/AB5(R) spełniajacego normę EN 1717 w zakresie zabezpieczenia instalacji wodociągowej przed wtórnym zanieczyszczeniem. DNe standardowe wartości dla rur przyłączeniowych dla Vento V_ V_4.1 V_6.1 V_8.1 V_10.1 V_14.1 Długość do ok. 5 m DNe Długość do ok. 10 m DNe Długość do ok. 30 m DNe Szybki dobór Typ V_4.1 V_6.1 V_8.1 V_10.1 V_

4 IMI PNEUMATEX / Usuwanie powietrza i zanieczyszczeń / Vento V Connect Wyposażenie Rury przyłączeniowe Vento V_: tabela DNe Pleno Uzupełnianie w formie układu nadzoru i utrzymania ciśnienia z Vento V Connect. Sterowanie odbywa się poprzez sterownik BrainCube wbudowany w jednostkę Vento V TecBox. Pleno - uzupełnianie: Moduł zmiękczania wody i demineralizacji w połączeniu z Vento V Connect. Sterowanie poprzez BrainCube i Transfero TecBox. Zeparo Szybki odpowietrznik Zeparo ZUT, ZUTX lub ZUP w każdym punkcie szczytowym do odpowietrzania przy napełnianiu i napowietrzania przy opróżnianiu. Separator do oddzielania zanieczyszczeń i magnetytu w każdej instalacji, w głównym przewodzie powrotnym, prowadzącym do źródła. Inny osprzęt, produkty i szczegóły doboru: Karta danych Pleno Refill, Zeparo i Akcesoria. Zasada działania systemu Vento V Szary obszar jest opcjonalny Pleno / Pleno Refill TecBox Vento V.1 E(C) Pleno P BA4 R Pleno P AB 5 Sin1 Sout PT SYS Pleno P AB5 R + Pleno Refill V 10/14 PT ECO V3 Pleno P BA4 R + Pleno Refill V1 PT W Swm WM FL Instalacja +5 C C 1x230V

5 Przykładowy schemat Vento V.1 E Connect dla ogrzewania TecBox z 1 pompą, z cyklonowym odgazowaniem próżniowym, urządzenie Pleno P BA4 R do uzupełniania oraz Pleno Refill do uzdatniania: zmiękczania oraz demineralizacji wody uzupełniającej. Dla instalacji grzewczych, temperature powrotu tr 90 C (konieczne dopasowanie do potrzeb indywidualnych) Vento V 1.EC Connect dla chłodzenia TecBox z 1 pompą, z cyklonowym odgazowaniem próżniowym i Pleno P BA4 R do uzupełniania wody. Dla instalacji chłodniczych, temperatura powrotu 0 C < tr (konieczne dopasowanie do potrzeb indywidualnych) ZUT tmax P DSV...DGH Statico SD/SU min SD 80 Hst Q svs DLV tr > 500 mm Sout Sin1 ZIO...S DNe Vento Connect pw Swm Zeparo ZIO...S do centralnej separacji zanieczyszczeń. Zeparo ZUT do automatycznego odpowietrzania przy napełnianiu i napowietrzania przy opróżnianiu. Inny osprzęt, produkty i szczegóły doboru: Karta danych Pleno, Zeparo i Akcesoria 5

6 IMI PNEUMATEX / Usuwanie powietrza i zanieczyszczeń / Vento V Connect TecBox, Vento V Connect dla ogrzewania B Vento V.1 E Connect Urządzenie do cyklonowego odgazowania próżniowego. 1 pompa, 1 zawór zrzutowy, 1 urządzenie do cyklonowego odgazowania próżniowego, przyłącze do uzupełniania wody i kontrola BrainCube Connect. H T Typ B H T m Pel [kw] VNd [m³] SPL [db(a)] dpu 10 bar (PS) V 4.1 E , ~55* 1-2, V 6.1 E ,1 250 ~55* 1,5-3, V 8.1 E ,4 250 ~55* 2-4, V 10.1 E ,7 300 ~60* bar (PS) V 14.1 E ,7 300 ~60* T = Głębokość urządzenia. VNd = Pojemność wodna, do której pasuje urządzenie Pel = Moc przyłączowa elektryczna dpu = Zakres ciśnienia roboczego *) Praca pompy TecBox, Vento V Connect dla chłodzenia B Vento V.1 EC Connect Urządzenie do cyklonowego odgazowania próżniowego. 1 pompa, 1 zawór zrzutowy, 1 urządzenie do cyklonowego odgazowania próżniowego, przyłącze do uzupełniania wody i kontrola BrainCube Connect. Izolacja do utrzymania niskiej temperatury z zabezpieczeniem przed kondensacją pary. H T Typ B H T m Pel [kw] VNd [m³] SPL [db(a)] dpu 10 bar (PS) V 4.1 EC , ~55* 1-2, V 6.1 EC ,1 250 ~55* 1,5-3, V 8.1 EC ,4 250 ~55* 2-4, V 10.1 EC ,7 300 ~60* bar (PS) V 14.1 EC ,7 300 ~60* T = Głębokość urządzenia. VNd = Pojemność wodna, do której pasuje urządzenie Pel = Moc przyłączowa elektryczna dpu = Zakres ciśnienia roboczego *) Praca pompy 6

7 135 H2 H1 Pleno P water - urządzenia do uzupełniania wody B L TecBox Pleno P BA4 R Z przyłączem dla modułu Pleno Refill. Przyłącze (Sw m ): G1/2. H Typ PS B L H m qwm [l/h] BA4 R , TecBox H1 T Pleno P AB5 Urządzenie do uzupełniania wody dla Vento/Transfero Connect. Składa się ze zbiornika wyrównawczego typ AB ( klasa ochrony 5) wg normy EN Instalowane z tyłu jenostki podstawowej. Może być użyte dla modułu zmiękczającego, który nie spełnia wymagań Vw m min 1300 l/h więc nie może być podłaczony bezpośrednio. H2 Typ PS T H1 H2 m q wm [l/h] AB , T Pleno P AB5 R Urządzenie do uzupełniania wody dla Vento/Transfero Connect dla podłaczenia modułu Pleno Refill, który nie spełnia wymagań Vw m Min 1300 l/h. Składa się z Pleno P BA4 R zaworu antyskażeniowego oraz modułu P AB5. Norma EN 1717 klasa ochrony 5. Typ PS T H1 H2 m V wm [l/h] AB5 R , V wm = maksymalny przepływ wody uzupełniającej. T = Głębokość urządzenia. Informacje dodatkowe: Projektowanie instalacji: Poradnik Wytyczne projektowe. Program doboru HySelect dostępny. Skróty i pojęcia: Poradnik Wytyczne projektowe. Leksykon. Inny osprzęt, produkty i szczegóły doboru: Karta danych Pleno, Zeparo i Akcesoria 7

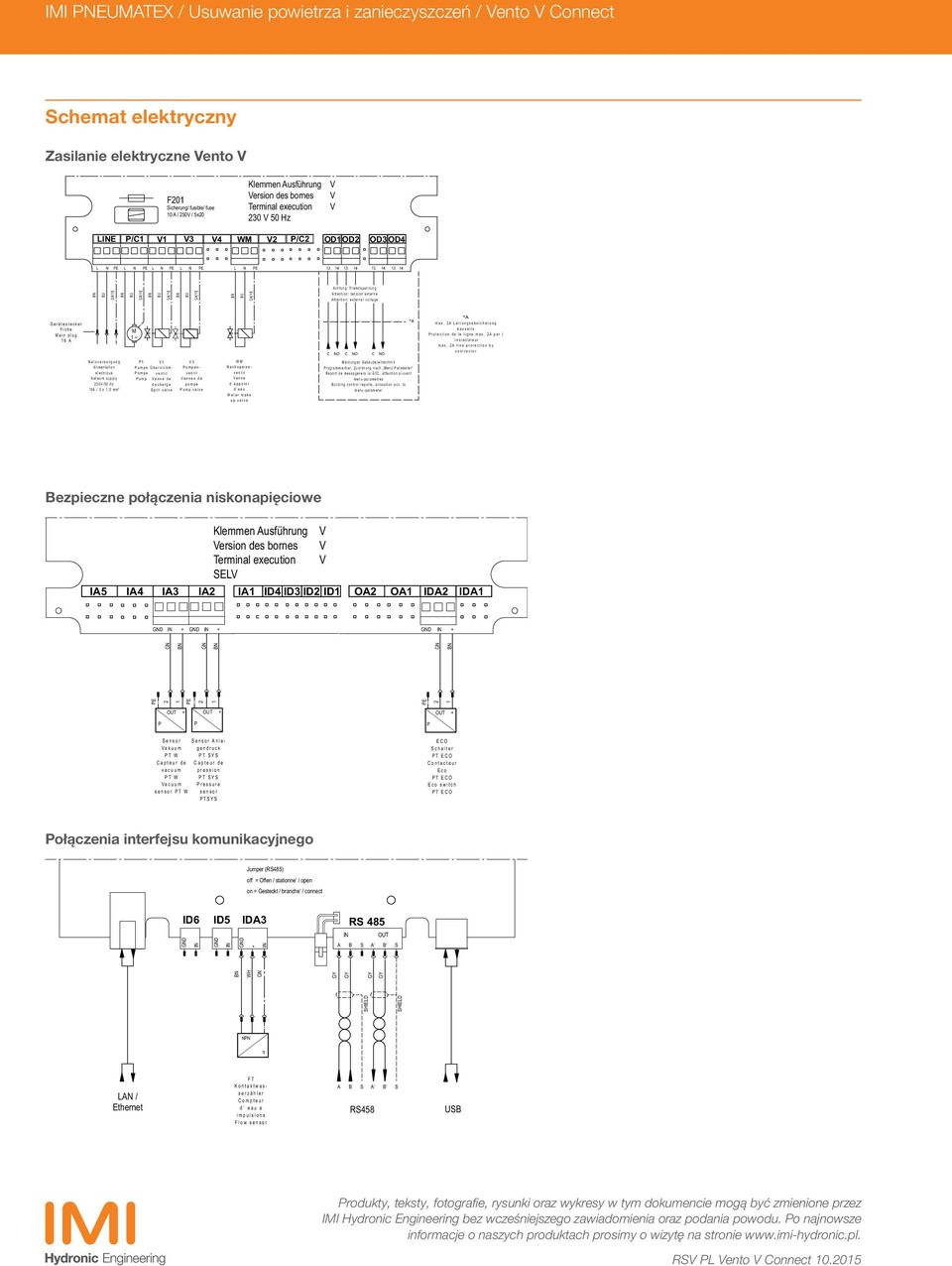

8 IMI PNEUMATEX / Usuwanie powietrza i zanieczyszczeń / Vento V Connect Schemat elektryczny Zasilanie elektryczne Vento V F201 Sicherung/ fusible/ fuse 10 A / 250V / 5x20 Klemmen Ausführung Version des bornes Terminal execution 230 V 50 Hz V V V LINE P/C1 V1 V3 V4 WM V2 P/C2 OD1OD2 OD3 OD4 L N PE L N PE L N PE L N PE L N PE Achtung: Fremdspannung Attention: tension externe Attention: external voltage G erätestecker Fiche Main plug 16 A M 1 ~ C NO C NO C NO *A *A max. 2A Leitungsabsicherung bauseits Protection de la ligne max. 2A par l `installateur max. 2A line protection by c ontractor Netzversorgung Alimentation electrique Network supply 230V/50 Hz 10A / 3 x 1,0 mm² P1 V1 P umpe Ü berströmv entil P ompe P ump V anne de decharge Spill valve V3 P umpenv entil V annes de pompe P ump valve WM Nachspeisev entil V anne d`appoint d`eau Water make up valve Meldungen Gebäudeleittechnik Programmierbar, Zuordnung nach Menü Parameter Report de messagevers la GTC, aff ection siuvant menu-parametres B uilding control reports, allocation acc. to menu-parameter Bezpieczne połączenia niskonapięciowe Klemmen Ausführung V Version des bornes V Terminal execution V SELV IA5 IA4 IA3 IA2 IA1 ID4 ID3 ID2 ID1 OA2 OA1 IDA2 IDA1 GND IN + GND IN + GND IN + PE PE PE GN GN GN OUT + OUT + OUT + P P P S ensor S ensor Anlagendruck Vak uum PT W PT SYS C apteur de C apteur de vacuum pression PT W PT SYS Vac uum Pressure s ensor PT W s ensor PTSYS ECO Schalter PT ECO C ontacteur Eco PT ECO Eco switch PT ECO Połączenia interfejsu komunikacyjnego Jumper (RS485) off = Offen / stationne / open on = Gesteckt / branche / connect ID6 ID5 IDA3 GND IN GND IN GND IN RS 485 IN OUT A B S A B S SHIELD SHIELD WH GN GY GY GY GY + NPN q FT LAN / Ethernet K ontaktwasserzähler Compteur d` eau a impulsions Flow sensor A B S A B S RS458 USB Produkty, teksty, fotografie, rysunki oraz wykresy w tym dokumencie mogą być zmienione przez IMI Hydronic Engineering bez wcześniejszego zawiadomienia oraz podania powodu. Po najnowsze informacje o naszych produktach prosimy o wizytę na stronie RSV PL Vento V Connect
