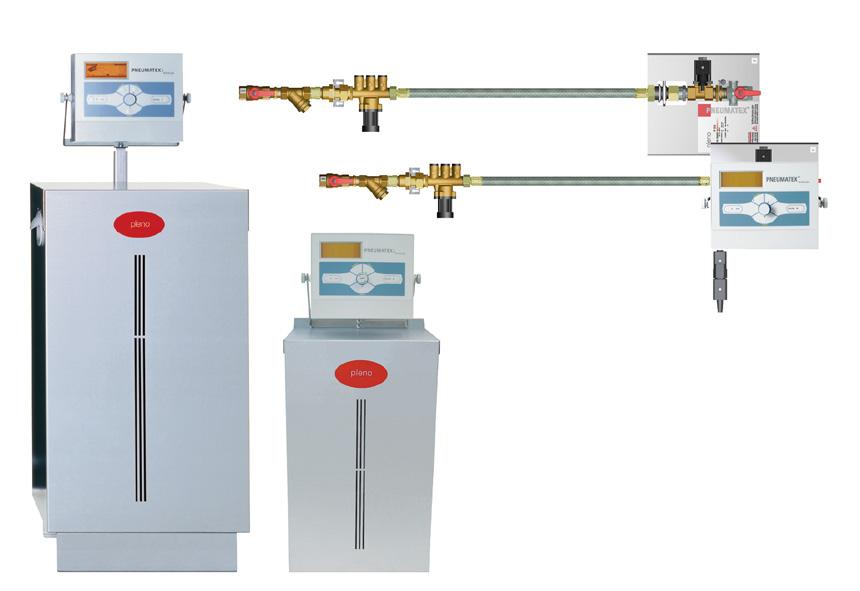

1 Systemy uzupełniania ubytków wody Pleno Urządzenia do utrzymania i kontroli ciśnienia oraz systemy uzupełniania ubytków Utrzymanie ciśnienia i Odgazowanie Równoważenie i Regulacja Termostatyka ENGINEERING ADVANTAGE System kontroli i utrzymania ciśnienia, zgodny z zaleceniami normy EN , przez cały czas zapewnia odpowiednią rezerwę wody, niezbędną do prawidłowego działania naczyń wzbiorczych. W razie spadku ciśnienia poniżej zadanej wartości instalacja jest automatycznie uzupełniana. Elektronicznie sterowany system kontroli uzupełniania gwarantuje najwyższy poziom bezpieczeństwa.

Systemy uzupełniania ubytków wody - Pleno Dane techniczne Zastosowanie: Instalacje grzewcze, solarne i chłodnicze. Dla instalacji zgodnych z EN 12828, EN 12976, ENV 12977, EN 12952, EN 12953.

2 Systemy uzupełniania ubytków wody - Pleno Dane techniczne Zastosowanie: Instalacje grzewcze, solarne i chłodnicze. Dla instalacji zgodnych z EN 12828, EN 12976, ENV 12977, EN 12952, EN Media: Źródło: woda świeża Strona instalacyjna: Nieagresywne i nietoksyczne media. Możliwa praca ze środkiem przeciw zamarzaniu o stężeniu do 50%. Ciśnienie: Min. dopuszczalne ciśnienie, min: 0 bar Temperatura: Max. dopuszczalna temperatura, TS: 65 C (P, PI), 30 C (PI 6, PI 9) Min. dopuszczalna temperatura, TSmin: 0 C Max. dopuszczalna temperatura otoczenia, TU: 40 C Napięcie zasilające: 230 V/50 z Stopień ochrony: Pleno P: IP 65 Pleno PI: IP 54 Materiał: Pleno PI 9.1: Wysokiej jakości obudowa metalowa. Pleno PI 6.1, 6.2: Wysokiej jakości obudowa metalowa z uchwytami do przenoszenia. Funkcje, Wyposażenie, Cechy: - Sterownik raincube. Automatyczna optymalizacja z funkcją zapamiętywania. (PI, PI 6, PI 9). - Uzupełnianie fillsafe. Zależnie od ciśnienia. Do naczyń wzbiorczych ze stałym wypełnieniem gazowym, jak Statico (PI). - Uzupełnianie fillsafe. Zależnie od ciśnienia i stanu napełnienia. Dla naczyń wzbiorczych ze stałym wypełnieniem gazowym, jak Statico czy układu utrzymania ciśnienia, jak Compresso. - Sterowane przez zewnętrzne układy utrzymania ciśnienia lub odgazowania, jak Compresso, Transfero lub Vento. (P, PI 6, PI 9). - Z wodomierzem impulsowym i zaworem antyskażeniowym A wg EN 1717, z certyfikatem DVGW, SVGW, KIWA N.V., ELGAQUA, WRAS oraz ACS (P, PI). - Z wodomierzem impulsowym i zbiornikiem rozdzielającym A wg EN 1717, z certyfikatem SVGW (PI 6, PI 9). - Ze zintegrowanym uchwytem ściennym (P, PI, PI 9). - Ustawienie na podłodze (PI 6). Certyfikaty: Pleno PI (bez pomp): Posiada certyfikat CE zgodny z wymaganiami wytycznych europejskich 2004/108/EC, 2006/95/EC. Pleno PI (z pompami): Posiada certyfikat CE zgodny z wymaganiami wytycznych europejskich PED/DEP 97/23/EC, 2004/108/EC, 2006/95/EC. 2

3 Systemy uzupełniania ubytków wody - Pleno Wykresy Wydajność przepływu V, Pleno P / PI Przy Compresso i Statico przestrzegać warunków dla pns: Pleno P: Wymagane ciśnienie na przyłączu wody użytkowej dla Compresso: pns P0 (raincube) + 1,9 bar, pns 10 bar. Pleno P/PI: Wymagane ciśnienie na przyłączu wody użytkowej dla Statico: pns P0 (raincube) + 1,7 bar, pns 10 bar. Tecox, Pleno P Produkty Pleno P Zespół hydrauliczny. Uzupełnianie bez pomp. Podłączenie dla wyjścia (SA): G1/2. Podłączenie dla uzupełniania (SNS): G1/2. Kvs P ,02 0, Tecox, Pleno PI Produkty Pleno PI Tecox. Uzupełnianie bez pomp. Podłączenie dla wyjścia (SA): G1/2. Podłączenie dla uzupełniania (SNS): G1/2. Kvs PI ,04 0,

4 Systemy uzupełniania ubytków wody - Pleno Tecox, Pleno PI 9 Produkty Pleno PI 9.1 Tecox. Uzupełnianie z pompami z funkcją napełniania instalacji. 1 pompa montaż ścienny z wbudowanym zamocowaniem. Podłączenie dla wyjścia (SA): Rp3/4. Podłączenie dla uzupełniania (SNS): Rp1/2. front back SA SPL [d(a)] DPp VNS [l/h] SNS PI , Tecox, Pleno PI 6 Produkty Pleno PI 6.1 Tecox. Uzupełnianie z pompami z funkcją napełniania instalacji. 1 pompa. Ustawienie na podłodze. Zawiera elastyczną rurę do podłączenia. Podłączenie dla wyjścia (SA): Rp3/4. Podłączenie dla uzupełniania (SNS): Rp1/2. SA front back SPL [d(a)] DPp VNS [l/h] PI , , SNS Pleno PI 6.2 Tecox. Uzupełnianie z pompami z funkcją napełniania instalacji. 2 pompy. Z tego jedna jako pompa rezerwowa. Ustawienie na podłodze. Zawiera elastyczną rurę do podłączenia. Podłączenie dla wyjścia (SA): Rp3/4. Podłączenie dla uzupełniania (SNS): Rp1/2. SA front back SPL [d(a)] DPp VNS [l/h] SNS PI , , Akcesoria do sterowników: Moduł komunikacyjny. 4

5 Systemy uzupełniania ubytków wody - Pleno Akcesoria dla sterowników Moduł komunikacyjny dla sterowników raincube Max. dopuszczalna temperatura otoczenia, TU: 40 C Stopień ochrony: IP 54 Napięcie zasilające: 230 V/50 z ComCube DCD Złącze danych RS 485 do komunikacji ze sterownikiem raincube, 6 cyfrowych wejść do rejestracji i wyświetlania zewnętrznych bezpotencjałowych sygnałów NO, 9 bezpotencjałowych, indywidualnie parametryzowanych wyjść meldunkowych (NO), wszystkie wyjścia oddzielnie odwracane (NC). Montaż naścienny, elementy mocujące do optymalnego prowadzenia przewodów. DCD ,5 0, ComCube DCA 2 galwanicznie odseparowane wyjścia analogowe 4-20 ma przekazywane do systemu sterowania budynkiem, napięcie separujące 2,5 kvac. Kompletne okablowanie w obudowie z plastiku, montaż naścienny. DCA ,5 0, Informacje dodatkowe Projektowanie instalacji: Program doboru SelectP! dostępny online. Skróty i pojęcia: Poradnik - Wytyczne projektowe. Leksykon. Produkty, teksty, fotografie, rysunki oraz wykresy w tym dokumencie mogą być zmienione przez TA ydronics bez wcześniejszego zawiadomienia oraz podania powodu. Po najnowsze informacje o naszych produktach prosimy o wizytę na stronie
