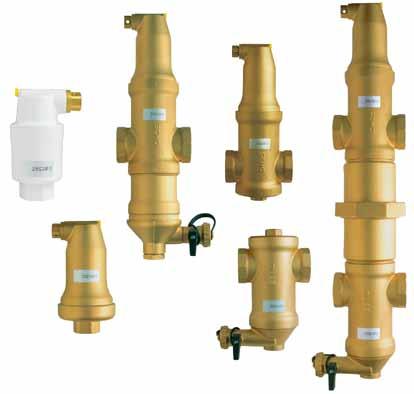

1 Odpowietrzniki automatyczne i separatory Zeparo ZU Odpowietrzniki automatyczne i separatory (powietrza i/lub zanieczyszczeń) Utrzymanie ciśnienia i Odgazowanie Równoważenie i Regulacja Termostatyka ENGINEERING AVANTAGE Kompletna oferta rozwiązań w zakresie odpowietrzania, separacji powietrza i zanieczyszczeń w systemach grzewczych, solarnych i chłodniczych. Różnorodność zastosowania oraz konstrukcja modułowa są jedyne w swoim rodzaju. Opracowany w całości od podstaw separator helistill zapewnia tym produktom niewiarygodną efektywność.

2 ane techniczne Zastosowanie: Instalacje grzewcze, solarne i chłodnicze Media: Nieagresywne i nietoksyczne. Możliwa praca ze środkiem przeciw zamarzaniu o stężeniu do 50%. Zeparo ZUR: Woda bez inhibitorów. Ciśnienie: Max. dopuszczalne ciśnienie, P: 10 bar Min. dopuszczalne ciśnienie, Pmin: 0 bar Temperatura: Max. dopuszczalna temperatura, T: 110 C Min. dopuszczalna temperatura, Tmin: -10 C Zeparo ZUT, ZUV, ZUV do instalacji solarnych: Max. dopuszczalna temperatura, T: 160 C Min. dopuszczalna temperatura, Tmin: -10 C Materiał: Mosiądz Transport i przechowywanie: W suchych pomieszczeniach o temperaturze powyżej 0 C Wykresy traty ciśnienia P - eparatory Zeparo N P 0,11 0,10 0,08 0,06 0,04 0,02 0,00 N N * N N25 * N 25 N 32 N 40 * = ateral V[m³/h] Zeparo N 20 N 40 mogą być stosowane tylko w podanym zakresie. 2

3 Zeparo ZUT - Automatyczny odpowietrznik, wykonanie Top Zeparo ZUT Gwint wewnętrzny. Montaż pionowy. Typ ZUT ,6 Rp1/ ZUT ,7 Rp3/ ZUT ,7 Rp Zeparo ZUT do instalacji solarnych Gwint wewnętrzny. Montaż pionowy. Typ ZUT ,6 Rp1/ Zeparo ZUTX z odcięciem Gwint zewnętrzny. Montaż pionowy. Typ ZUTX ,3 R Zeparo ZUP - Automatyczny odpowietrznik, wykonanie Purge Zeparo ZUP Gwint zewnętrzny. Montaż pionowy. Typ ZUP ,4 R3/ Zeparo ZUPW Gwint zewnętrzny. Montaż pionowy. Kolor biały. Typ ZUPW ,4 R3/

4 Zeparo ZUV eparator, wykonanie Vent jako separator powietrza Zeparo ZUV Typ ZUV ,1 G3/4 1,3 2, ZUV ,0 22 mm 1,3 2, ZUV ,2 G1 2,1 3, ZUV ,4 G1 1/4 3,7 7, ZUV ,5 G1 1/2 5 10, Zeparo ZUV do instalacji solarnych Typ ZUV ,1 G3/4 1,3 2, ZUV ,0 22 mm 1,3 2, ZUV ,2 G1 2,1 3, ZUV ,4 G1 1/4 3,7 7, ZUV ,5 G1 1/2 5 10, Zeparo ZUV Gwint wewnętrzny lub podłączenie pierścieniem zaciskowym (22 mm). Montaż pionowy. Typ ZUV ,8 Rp3/4 1,3 2, ZUV ,8 22 mm 1,3 2, ZUV ,8 Rp1 2,1 3, Zeparo ZUV do instalacji solarnych Gwint wewnętrzny lub podłączenie pierścieniem zaciskowym (22 mm). Montaż pionowy. Typ ZUV ,8 Rp3/4 1,3 2, ZUV ,8 22 mm 1,3 2, ZUV ,8 Rp1 2,1 3, = Przepływ nominalny = Przepływ maksymalny 4

5 Zeparo ZU/ZUM eparator, wykonanie irt jako separator zanieczyszczeń Zeparo ZU Typ ZU ,9 G3/4 1,3 2, ZU ,8 22 mm 1,3 2, ZU ,0 G1 2,1 3, ZU ,2 G1 1/4 3,7 7, ZU ,4 G1 1/2 5 10, Zeparo ZU Gwint wewnętrzny lub podłączenie pierścieniem zaciskowym (22 mm). Montaż pionowy. Typ ZU ,6 Rp3/4 1,3 2, ZU ,6 22 mm 1,3 2, ZU ,6 Rp1 2,1 3, Zeparo ZUM z magnesem Typ ZUM ,2 G3/4 1,3 2, ZUM ,1 22 mm 1,3 2, ZUM ,3 G1 2,1 3, ZUM ,5 G1 1/4 3,7 7, ZUM ,6 G1 1/2 5 10, Zeparo ZUM z magnesem Gwint wewnętrzny lub podłączenie pierścieniem zaciskowym (22 mm). Montaż pionowy. Typ ZUM ,8 Rp3/4 1,3 2, ZUM ,8 22 mm 1,3 2, ZUM ,8 Rp1 2,1 3, = Przepływ nominalny = Przepływ maksymalny 5

6 Zeparo ZUK - eparator, wykonanie Kombi jako separator powietrza i zanieczyszczeń Zeparo ZUK Typ ZUK ,5 G3/4 1,3 2, ZUK ,4 22 mm 1,3 2, ZUK ,6 G1 2,1 3, ZUK ,8 G1 1/4 3,7 7, ZUK ,9 G1 1/2 5 10, Zeparo ZUKM z magnesem Wkład magnetyczny w tulei zanurzeniowej dla lepszej absorbcji magnetytu. Typ ZUKM ,6 G3/4 1,3 2, ZUKM ,5 22 mm 1,3 2, ZUKM ,7 G1 2,1 3, ZUKM ,9 G1 1/4 3,7 7, ZUKM ,0 G1 1/2 5 10, Zeparo ZUR eparator, wykonanie Redox do kompleksowego uzdatniania wody Zeparo ZUR Gwint wewnętrzny. Montaż poziomy. Typ ZUR ,8 G1 2,1 3, = Przepływ nominalny = Przepływ maksymalny 6

7 Zeparo ZUC - przęgło hydrauliczne, wykonanie Collect z separatorem powietrza i zanieczyszczeń Zeparo ZUC Typ h h ZUC ,8 G3/4 1,3 2, ZUC ,6 22 mm 1,3 2, ZUC ,1 G1 2,1 3, ZUC ,6 G1 1/4 3,7 7, ZUC ,9 G1 1/2 5 10, Zeparo ZUCM z magnesem la lepszej absorbcji magnetytu wkład magnetyczny w tulei zanurzeniowej. Typ h h ZUCM ,9 G3/4 1,3 2, ZUCM ,7 22 mm 1,3 2, ZUCM ,2 G1 2,1 3, ZUCM ,7 G1 1/4 3,7 7, ZUCM ,0 G1 1/2 5 10, = Przepływ nominalny = Przepływ maksymalny Akcesoria do separatorów Zeparo ZPR - Anoda Redox, wymienna anoda dla Zeparo ZUR Instalacje grzewcze, solarne i chłodnicze. Granulat Redox do redukcji zawartości tlenu i poprawy jakości wody. Woda bez inhibitorów. Max. dopuszczalna temperatura: 110 C. Min. dopuszczalna temperatura: -10 C. Max. dopuszczalne ciśnienie: 10 bar. Min. dopuszczalne ciśnienie: 0 bar. Typ ZPR 0,2 G1/

8 Zeparo ZU - Izolacja termiczna dla ZUC, ZU, ZUK, ZUT, ZUV Instalacje grzewcze. Rozszerzona z polipropylenu (EPP), antracyt. Przewodność cieplna ok W/mk. Klasa ogniowa B2 zgodnie z IN Max. dopuszczalna temperatura: 110 C. Min. dopuszczalna temperatura: 10 C ZU-ZUC [N] , , , , ZU-ZU [N] , , , , ZU-ZUK [N] , , , , ZU-ZUT [N] , ZU-ZUV [N] , , , , Informacje dodatkowe króty i pojęcia: Poradnik Wytyczne projektowe. Produkty, teksty, fotografie, rysunki oraz wykresy w tym dokumencie mogą być zmienione przez TA ydronics bez wcześniejszego zawiadomienia oraz podania powodu. Po najnowsze informacje o naszych produktach prosimy o wizytę na stronie RZ P Zeparo ZU
