NIEINWAZYJNY MIERNIK WILGOTNOŚCI DREWNA EM-4812

Transkrypt

1 INSTRUKCJA OBSŁUGI NIEINWAZYJNY MIERNIK WILGOTNOŚCI DREWNA EM-4812

2 Prosimy o uważne przeczytanie niniejszej instrukcji przed użyciem! OPIS OGÓLNY Przyrząd EM-4812 może być stosowany do pomiaru zawartości wilgotności (%) drewna i materiałów drewnopochodnych, dodatkowo mierzy też temperaturę otoczenia. Jego zalety to szybki pomiar, duży zakres pomiarowy wilgotności, automatyczny HOLD i inne. Posiada nowoczesną membranową klawiaturę. SPECYFIKACJA Wyświetlacz: LCD Zakres pomiarowy wilgotności: 0% ~ 40 %, Rozdzielczość: 0,1% Dokładność: ±2% ( dla odczytów < 30%) ±4% ( dla odczytów > 30%) Zakres pomiarowy temperatury: 0ºC~50ºC (32ºF~122ºF) Rozdzielczość: 0,1 ºC/ºF Dokładność: nie specyfikowana Przekroczenie zakresu: komunikat OL na LCD Czas odpowiedzi: pomiar wilgotności: 0,5 sek pomiar temperatury: 3 sek Automatyczne wyłączanie: miernik wyłącza się automatycznie po około 3 minutach bezczynności Sygnalizacja wyczerpania baterii: symbol baterii wyświetla się na LCD lub migocze wynik pomiaru temperatury Zasilanie: 6,0V DC: bateria 1,5V AAA, LR03 lub odpowiednik szt 4 Warunki otoczenia: temperatura 0ºC~40ºC; wilgotność względna <80% Wymiary (szerxgłxwys/dł): 78 x 59 x 220 mm Masa: 220 g (z bateriami) 2

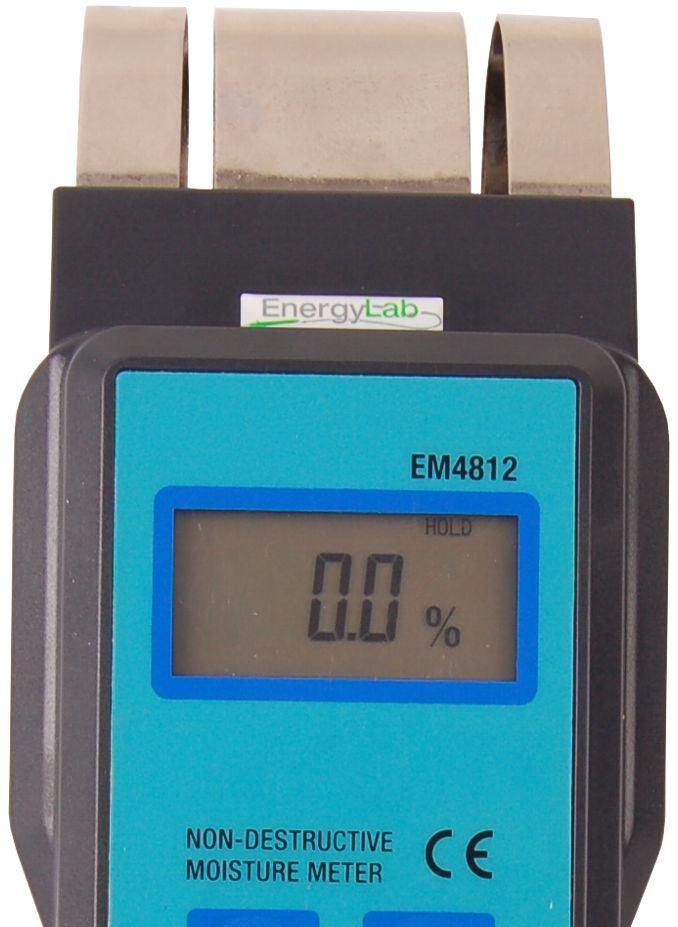

3 BUDOWA, ELEMENTY OBSŁUGI 1. Czujnik pomiaru wilgotności Składa się z 3-ch elektrod 2. Wyświetlacz Pokazuje cyfrowy wynik pomiaru, jednostki i symbole 3. Przycisk ZERO Do zerowania wskazań przed pomiarem wilgotności 4. Przycisk ºC/ºF Umożliwia wejście w tryb pomiaru temperatury i przełączanie pomiędzy wskazywaniem wyniku pomiarów temperatury w ºC albo w ºF 5. Przycisk włączania Służy do włączania i wyłączania przyrządu 6. Przycisk SET Umożliwia wejście w tryb ustawiania wielkości korekcji 7. Włącznik TEST Wciśnięcie powoduje wejście w tryb pomiaru wilgotności (powinien pozostać wciśnięty podczas przeprowadzania pomiaru) 8. Przycisk w górę W trybie ustawiania korekcji - zwiększa korekcję 9. Przycisk w dół W trybie ustawiania korekcji - zmniejsza korekcję 3

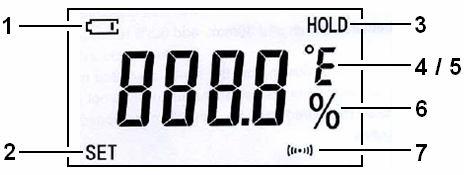

4 WYŚWIETLACZ LCD, SYMBOLE 1. - wskaźnik rozładowania baterii 2. SET - wskaźnik trybu wprowadzania korekcji 3. HOLD - wskaźnik zamrożenia wyników pomiaru na LCD 4. ºC - pomiar temperatury w stopniach Celsiusa 5. ºF - pomiar temperatury w stopniach Farenheita 6. % - procent wilgotności 7. - migocze, gdy miernik jest w trybie pomiaru wilgotności OBSŁUGA 1. Wciśnij przycisk dla włączenia przyrządu 2. Wciśnij przycisk ºC/ºF w celu przejścia do wyświetlania wyniku pomiaru temperatury na LCD, następne wciśnięcia będą przełączały wskazania pomiędzy wyświetlaniem wyniku w stopniach Celsjusa albo Farenheita 3. Wciśnij przycisk SET w celu uruchomienia trybu wprowadzania wartości korekcji w tym momencie migocze na LCD aktualna wartość korekcji. Wciskając przyciski lub odpowiednio zwiększamy lub zmniejszamy wartość korekcji w zależności od gatunku drewna jakie mierzymy. Wskazówka: a. Informacje o wielkości korekcji w zależności od gatunku drewna zawarte są w Tabeli b. Każde wciśnięcie przycisków lub zwiększa lub zmniejsza korekcję o 0,5. Jeżeli największy (lub najmniejszy) poziom korekcji zostanie przekroczony to wskazania korekcji zmieniają się na najmniejszą (lub największą) wartość Po zakończeniu ustawiania korekcji naciśnij ponownie przycisk SET dla Wyjścia z trybu korekcji lub poczekaj aż przyrząd opuści ten tryb automatycznie 4. Upewnij się, że czujnik pomiarowy nie ma kontaktu z żadnym obiektem (za wyjątkiem powietrza), wciśnij i przytrzymaj włącznik TEST i nie zwalniając go drugą ręką wciśnij przycisk ZERO w celu wyzerowania wskazań na LCD (jeżeli na LCD są widoczne jakieś liczby). Ciągle mając wciśnięty włącznik TEST delikatnie dociśnij czujnik do mierzonej powierzchni drewna. Należy być pewnym, że wszystkie 3 4

5 elektrody czujnika dotykają mierzonego drewna, dokonaj odczytu wyniku po ustabilizowaniu się wskazań. Zwolnij włącznik TEST gdy pomiar jest zakończony. Po zwolnieniu włącznika wynik pomiaru zostaje automatycznie zamrożony na wyświetlaczu (na LCD wyświetla się również komunikat HOLD ). Uwagi 1. Wynik pomiaru jest relatywnie dokładny dla grubości mierzonego drewna około 50mm. Przy mierzeniu drewna o grubości mniejszej niż 50 mm zalecane jest stworzenie warstwy o grubości zbliżonej do 50mm. Jeżeli nie jest to możliwe powinniśmy przy pomiarach wprowadzić dodatkową korekcję: Dla grubości pomiędzy 10mm a 20mm: dodać 0,6% do odczytu dla otrzymania końcowego wyniku pomiaru Dla grubości pomiędzy 21mm a 30mm: dodać 0,3% do odczytu dla otrzymania końcowego wyniku pomiaru 2. W odległości do 50mm od elektrod pomiarowych nie powinny się znajdować dłonie ani żaden przedmiot metalowy, gdyż wyniki pomiarów nie będą wtedy dokładne 3. Szerokość mierzonego drewna musi być większa niż szerokość czujnika (patrz rysunek niżej) Prawidłowo Nieprawidłowo DREWNO DREWNO POZOSTAŁE UWAGI Należy przechowywać tester w stanie suchym Sondy pomiarowe testera utrzymywać w czystości Tester i baterie trzymać w oddaleniu od dzieci i niemowląt Jeżeli na LCD pokazuje się symbol baterii lub zaczyna migotać wyświetlacz temperatury oznacza to wyczerpanie baterii. Należy niezwłocznie wymienić baterie na nowe tego samego typu lub ich zamiennik 5

6 Przy wymianie baterii pamiętać o prawidłowej ich polaryzacji Jeżeli tester jest nieużywany przez dłuższy czas należy wyjąć baterie. OŚWIADCZENIE 1. Zastrzega się możliwość zmiany tej instrukcji obsługi bez uprzedzenia 2. Producent i dystrybutor nie biorą żadnej odpowiedzialności za jakiekolwiek szkody i straty wynikłe ze stosowania przyrządu 3. Dane zawarte w instrukcji nie mogą być podstawą do stosowania testera do jakichkolwiek innych zastosowań TABELA WSPÓŁCZYNNIKÓW KOREKCJI Rodzaj drewna Współczynnik korekcji Chińska jodła 1,0 Wierzba 1,5 Jodła 1,5 Biała sosna 1,5 Orzech włoski 2,5 Cyprys 1,5 Osika 2,0 Czerwona sosna 2,5 Czarna sosna 2,5 Wiąz 3,0 Cis 3,0 Brzoza 3,5 Dąb 3,5 Wiśnia 4,0 Sekwoja 7,5 Palisander 8,0 Grusza 8,0 UWAGA: Dane w tabeli odnoszą się do właściwości podanych gatunków drzew w warunkach dalekowschodnich. W warunkach europejskich te same gatunki mogą mieć zmienione właściwości. Dlatego dane w Tabeli są orientacyjne i mogą być jedynie pomocne przy określeniu rzeczywistych współczynników korekcji dla gatunków drzew w warunkach europejskich. 6
