1 Katalog Doboru VLT Soft Starter Zwiększ żywotność, oszczędzaj energię i skutecznie chroń silniki Softstarty zero generują harmonicznych dzięki czemu można zapomnieć o filtrach i ekranowanych kablach drives.danfoss.pl

2 Kiedy używać softstartów Potrzebujesz lepszej żywotności urządzeń i mniej działań konserwacyjnych? Wystarczy zainstalować w instalacji softstart. Czas zwrotu jest szybki i dodatkowo otrzymujesz takie korzyści jak: Niższe prądy rozruchowe zmniejszają naprężenia mechaniczne i minimalizują potencjalne kary względem zakładu energetycznego Wydłużona żywotność systemu ze względu na zmniejszenie zużycia Silnika Kabli zasilających Elektrycznego systemu dystrybucji Zmniejszone uderzenia hydrauliczne w aplikacjach pompowych. Więcej korzyści aplikacyjnych można znaleźć na stronach 4 i 5. Po uruchomieniu, można ominąć softstart przełączając na bypass i zasilając bezpośrednio z sieci. Po pierwszym rozruchu, praca z sieci(dol) oszczędza energię poprzez zmniejszenie strat, a tym samym zmniejszenie wymagań odnośne chłodzenia. Danfoss zapewnia proste rozwiązanie dla rozruchu i zatrzymania - VLT Soft Starter MCD 500 ze zintegrowanym bypassem. Większa ochrona, mniej miejsca Wybierz softstart Danfoss i uzyskaj unikalne korzyści: Dbaj o silnik i softstart - wybierz dobry silnik i softstart, skorzystaj z funkcji ochronnych w softstarcie. Oszczędność miejsca w szafie dzięki kompaktowym wymiarom Integracja softstartu z przetwornicami częstotliwości VLT Programowanie softstartu za pośrednictwem komputera przy użyciu oprogramowania konfiguracyjnego MCT 10 VLT Motion Control Tool* Korzystaj ze zintegrowanego bypassu w standardzie dla VLT Soft Starter MCD 500 o prądach do 961A *Wymaga modułu opcji USB Dlaczego warto wykorzystać softstart do kontroli prędkości? Zapomnij o harmonicznych Rozwiązanie VSD, np.: przetwornice częstotliwości działają poprzez zmianę częstotliwości napięcia zasilania silnika - co skutkuje pojawieniem się harmonicznych w sieci zasilającej. Harmoniczne nie mają wpływu na same urządzenia VSD. Jednakże, jeśli nie są kontrolowane, mogą zmniejszyć wydajność i niezawodność innych urządzeń podłączonych do sieci, takich jak generatory czy wyłączniki. Rozwiązaniem jest zainstalowanie filtrów i ekranowanych kabli ale nawet wtedy efekt harmonicznych nie zostaje usunięty całkowicie. Dlatego pocieszające jest, że softstarty spełniają wszystkie wymogi dotyczące emisji i odporności określone w dyrektywie EMC. Softstart nie zmienia częstotliwości i dlatego nie generuje szkodliwych harmonicznych. Używając softstartu, w praktyce w ogóle nie ma potrzeby rozważania harmonicznych. Redukcja momentu i prądu Wykorzystując softstart można regulować moment obrotowy do dokładnego poziomu wymaganego, niezależnie czy aplikacja rusza jałowo czy obciążona. Zmniejszając moment rozruchowy, naprężenia mechaniczne na elementach są złagodzone, obniżając dzięki temu koszty serwisu i konserwacji. Softstart zmniejsza również prąd rozruchowy, przez co można uniknąć spadków napięcia w sieci. Niższe koszty Softstarty kosztują nawet jedną dziesiątą ceny napędów dużych mocy. Więc jeśli wymogi sterowania w aplikacji obejmują tylko ograniczenie prądu przy rozruchu i zatrzymaniach, bez konieczności stałego przyspieszania i sterowania momentem, to rozwiązanie takie może przynieść znaczące oszczędności. Oszczędność miejsca Softstarty są mniejsze niż urządzenia VSD a różnica staje się jeszcze bardziej znacząca wraz ze wzrostem amperów. Pozwala to zaoszczędzić na przestrzeni w szafie. 2 Danfoss Drives DKDD.PB.550.A3.49

3 Zintegrowany bypass dla wszechstronnych oszczędności VLT Soft Starter MCD 500 zapewnia zintegrowany bypass umożliwiający pracę bezpośrednią jako alternatywę. Zintegrowany bypass oferuje wiele korzyści zapewniających oszczędności. Redukcja strat ciepła Zintegrowany bypass zapewnia możliwość przełączenia na zasilanie bezpośrednie, zaraz po pierwszym uruchomieniu za pomocą softstartu. Pracując częściowo on-line (bezpośrednio) zyskujesz na zmniejszeniu strat i kosztach odprowadzania ciepła, oszczędzając w ten sposób energię potrzebną na chłodzenie. Przykład W podanym przykładzie softstarter reguluję pracą pompy wody, parametry silnika podane poniżej: Silnik Zasilanie V AC Moc kw FLC A Tryb...300% przez 30 sek. Ceny elektryczności...(przemysłowe-ue) Szacowane oszczędności, bez bypassu lub z bypassem Zaoszczędź więcej dzięki bypassowi, w porównaniu do braku bypaass. Zaoszczędzona energia zależy od relacji między rozruchami i czasem pracy. Im więcej czasu aplikacja pracuje tym więcej bypass pozwoli zaoszczędzić - patrz rysunek. Oszczędność miejsca VLT Soft Starter MCD 500 ze zintegrowanym bypassem zajmuje mniej miejsca w szafie niż softstart z zewnętrznym stycznikiem bypass. Oszczędność czasu Dzięki sześciu terminalom zamiast dwunastu, o wiele szybciej można okablować MCD 500 ze zintegrowanym bypass, niż alternatywny softstart z zewnętrznym stycznikiem. Dodatkowo wymagana jest mniejsza ilość kabli, co obniża koszty. Jeszcze więcej czasu można zaoszczędzić korzystając z programu VLT Motion Control Tool MCT 10 narzędzia do konfiguracji MCD 500 za pomocą komputera. Tego samego narzędzia można użyć również do programowania przetwornic częstotliwości VLT. 70% praca 30% rozruch 80% praca 20% rozruch 95% praca 5% rozruch Bez bypassu Zewnętrzny bypass Zintegrowany bypass, MCD ,00 400,00 600,00 800, , ,00 Oszczędność dzięki bypass, wskazane są oszczędności w postaci zwiększonego czasu pracy i skrócenia czasu rozkręceniu. Oszczędności w Oszczędność energi szybszy zwrot z inwestycji Softstart z wbudowanym stycznikiem bypass zapewnia oszczędność miejsca w porównaniu do stycznika zewnętrznego podłączonego do jednostki bez bypass. Wybierz softstart ze zintegrowanym bypassem, jeśli chcesz obniżyć koszty. Czas zwrotu inwestycji to zaledwie kilka miesięcy, korzystając z MCD 500 ze zintegrowanym bypassem. Zobacz, szczegóły w przykładzie: Bypass zintegrowany czy zewnętrzny Uzyskaj szybszy zwrot z inwestycji dzięki zintegrowanemu bypassowi w porównaniu do rozwiązań z zewnętrznym bypassem. Okres zwrotu to tylko kilka miesięcy. Inwestycja (wartości indeksowane) Praca bez bypassu Softstart z zewnętrznym bypassem Softstart MCD 500 ze zintegrowanym bypassem Softstart Stycznik bypassowy + okablowanie + montaż Dodatkowe miejsce w szafie, części i praca Razem Koszty dodatk. w porównaniu do układu bez bypass Czas zwrotu [miesiąc] Danfoss Drives DKDD.PB.550.A3.49 3

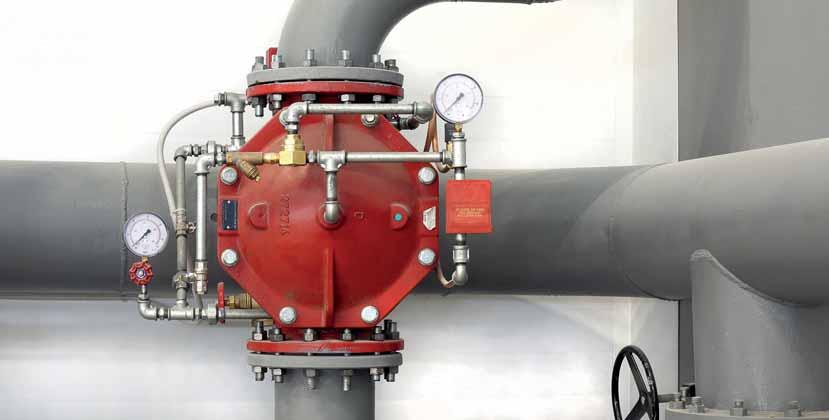

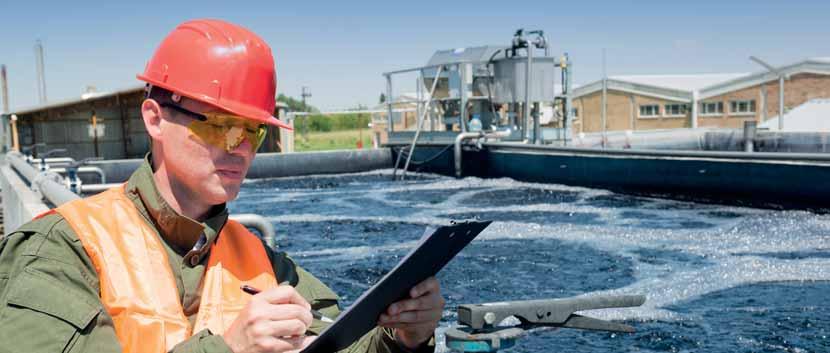

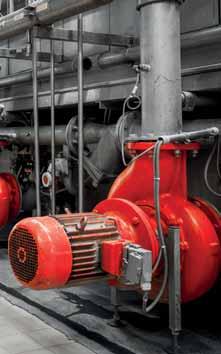

4 Aplikacje Pompy Woda i ścieki Wymagane jest zmniejszenie uderzeń ciśnieniowych wody i zakłóceń w sieci zasilającej podczas rozruchu? W takim razie łagodny rozruch za pomocą softstartu to doskonały pomysł. Zapewni on również łagodne zatrzymanie niwelujące efekt uderzeń ciśnieniowych często związanych z niekontrolowanym zatrzymaniem pompy - ostatecznie wydłużając żywotność pompy i zmniejszając koszty eksploatacyjne. W przypadku nowych projektów, należy zadbać o te oszczędności już w fazie projektowania - nie ma potrzeby, aby określać zbiorniki wyrównawcze ciśnienia czy zawory ochronne, aby zabepieczyć się przed wspomnianymi zjawiskami. Funkcja minimalnego prądu rozruchu redukuje zakłócenia elektryczne w sieci zasilającej i ogranicza zapotrzebowanie na zasilanie, jak również - zmniejsza koszty związane z siecią, na przykład w projektach nawadniania terenów rolniczych. Softstart Chroni silnik przed przegrzaniem dzięki zintegrowanym funkcjom ochronnym Zapewnia, że pompa nie obraca się w drugą stronę, dzięki ochronie rozruchu Wykrywa zablokowane rury lub brak medium poprzez ochronę podprądową, co zapobiega uszkodzeniu pompy Wentylatory HVAC Przedłuż żywotność wentylatorów promieniowych dodając softstart - zapewnij łagodne rozruchy i zatrzymania, minimalizując zużycie sprzęgła, pasów i łożysk. Softstart Redukcja zakłóceń elektrycznych zasilania dzięki minimalizacji prądu rozruchowego Zapobiega przegrzewaniu się uzwojenia silnika i obudowy Zapobiega rozruchom wentylatorów w przeciwnych kierunkach, unikając uszkodzenia Zatrzymanie w przypadku przekroczenia czasu rozruchu, wskazując zaciętego lub zablokowanego wentylatora, a także wczesne wskazanie zużycia łożysk Wykrywa niesprawne/zepsute sprzęgła i pasy lub zatkany filtr wentylatora, poprzez opcjonane zatrzymanie lub informacje o niskim prądzie silnika. Aby zintegrować softstart bezpośrednio z BMS, VLT Soft Starter MCD 500 wspiera monitorowanie obciążenia wentylatora, bez konieczności stosowania dodatkowych urządzeń. Sprężarki chroń silnik Czy sprężarka może sie zablokować, na przykład poprzez ingerencję, wyciek ciekłego amoniaku? Wykorzystując softstart, bieżący monitoring zapobiega uszkodzeniu silnika, sprężarki i sprzęgieł w sytuacji blokady. Softstarty zapewniają ochronę przed przeciążeniem silnika, poprzez natychmiastowe przerwanie pracy silnika. Softstart Umożliwia odebranie części obciążenia przed wyłączeniem softstartu, w przypadku przeciążenia lub zbyt wysokiej temperatury Gdy czas rozruchu przekroczy zaprogramowaną wartość wyłącza układ aby zapobiec uszkodzeniu silnika,, na przykład z powodu zablokowanej sprężarki Umożliwia monitorowanie obciążenia sprężarki za pomocą wyjścia analogowego 0-20mA / 4-20 Umożliwia zoptymalizowaną wydajność sprężarki ze sterowaniem silnika Dahlandera -dwuprędkościowego Ograniczna szybkie i częste rozruchy poprzez krótkie opóźnienia restartu, zapewnia dłuższą żywotność silnika, sprężarki i sprzęgła Jest prostą alternatywą dla rozruchów gwiazda / trójkąt 4 Danfoss Drives DKDD.PB.550.A3.49

5 Przenośniki i podajniki przemysł spożywczy Przedłuż żywotność podajników oraz przenośników i uzyskaj korzyści z pewnych rozruchów, niezależnie od tego, czy taśma jest obciążona, czy nie. Softstart zapewnia łagodne przyspieszanie i hamowanie, zmniejszając ryzyko uszkodzenia produktu w wyniku szarpania podczas rozruchów lub nagłych zatrzymań. Chroń również sprzęgła, pasy i łożyska przed zużyciem mechanicznym. Softstart Zapobiega uderzeniom i szarpnięciom przenośnika taśmowego podczas startu Redukuje stres mechaniczny Redukuje zakłócenia elektryczne na zasilaniu, dzięki funkcji minimalnego prądu rozruchowego Zapewnia ochronę przed przypadkowym uruchomieniem w przeciwnym kierunku Pomaga wykryć uszkodzone sprzęgła lub niedziałające pasy i natychmiast zatrzymuje silnik Wykrywa przeciążenie, lub zakleszczenie czy zablokowanie przenośnika i zabezpiecza urządzenia poprzez natychmiastowe zatrzymanie silnika Kruszarki i młyny przemysł wydobywczy Maksymalizuj korzyści z kruszarki lub przepustowość młyna instalując softstart na wejściu silnika. Softstart umożliwia silnikowi działanie przy górnej granicy termicznej, natomiast dokładne monitorowanie pojemności cieplnej, zapewnia ochronę silnika. Kruszarka może wtedy bezpiecznie pracować przy przejściowych sytuacjach przeciążenia. Softstart Eliminuje potrzebę stosowania specjalnych urządzeń, dzięki możliwości podłączenie termistora silnika bezpośrednio do VLT Soft Starter MCD 500 Wydłuża żywotność sprzęgła, pasów, łożysk poprzez łagodny rozruch, minimalizuje przejściowe zmiany momentu obrotowego Redukcja zakłóceń elektrycznych na zasilaniu Ogranicza zapotrzebowanie na zasilania, szczególnie krytyczna na zdalnych miejsc zasilanych przez agregaty prądotwórcze Zapobiega uszkodzeniom na skutek nieumyślnej pracy w przeciwnym kierunku, uniemożliwiając rozruch w przypadku zmiany kolejności faz na zasilaniu. Wykrywa uszkodzone sprzęgła i niedziałające pasy kruszarki poprzez ochronę podprądową, wyłącza układ aby zapobiec dalszym uszkodzeniom Danfoss Drives DKDD.PB.550.A3.49 5

6 Przewodnik po Softstartach: Znajdź właściwy produkt dla Twojej aplikacji Aplikacja Inercja MCD 100 MCD 201 MCD 202 MCD 500 Woda i Ścieki Mieszadło Wysoka Przemysł metalowy i wydobywczy Przemysł spożywczy Przemysł papierowy Przemysł petrochemiczny Transport & Maszyny Pompa wirowa Sprężarka (śrubowa, nieobciążona) Sprężarka (tłokowa, nieobciążona) Wysoka Przenośnik Wysoka Wentylator (dławiony) Wentylator (niedławiony) Wysoka Mieszadło Wysoka Pompa wyporowa Wysoka Pompa głębinowa Przenośnik taśmowy Wysoka Kolektor pyłowy Szlifierka Młyn młotkowy Wysoka Kruszarka Wysoka Przenośnik (wałkowy/rolkowy) Młyn walcowy Wysoka Oczyszczarka bębnowa Wysoka Wyciągarka drutu Wysoka Zmywarka butelek Wirówka Wysoka Suszarka Wysoka Młyn Wysoka Paletyzator Wysoka Separator Wysoka Krajalnica Szuszarka Wysoka Rozcierarka Wysoka Rozdrabniacz Wysoka Młyn kulowy Wysoka Wirówka Wysoka Wytłaczarki Wysoka Przenośnik śrubowy Wysoka Młyn kulowy Wysoka Szlifierka Przenośnik materiałowy Wysoka Paletyzator Wysoka Prasa Młyn walcowy Wysoka Stół obrotowy Wysoka Przemysł drzewny Piła taśmowa Wysoka Dłuto pneumatyczne Wysoka Piła tarczowa Okorywarka Obrzynarka Siłownik hydrauliczny Strugarka Piaskowarka/Szlifierka Wysoka 6 Danfoss Drives DKDD.PB.550.A3.49

7 Krok 1. Określ jaki rodzaj sterowania prędkością potrzebujesz Należy wziąć pod uwagę, czy wymagana jest kontrola start / stop czy ciągła kontrola prędkości. Następnie rozważyć skalę zarówno początkowych kosztów inwestycji jak i eksploatacji. Sterowanie prędkością Koszty początkowe Ciągła kontrola prędkości Start/stop VSD DOL SST DOL SST VSD Przetwornica częstotliwości (VSD) Softstart (SST) Rozruch bezpośredni (DOL) CAPEX OPEX Jeśli wybrano VSD, możesz dowiedzieć się więcej o przetwornicach częstotliwości Danfoss na drives.danfoss.pl. Jeśli wybrano softstart, to prosimy czytaj dalej. Wady rozruchu bezpośredniego (DOL) Zużycie łożysk Zużycie przekładni Uderzenia hydrauliczne Krok 2. Dopasuj do aplikacji Określ wielkość i typ softstartu w oparciu o poziom bezwładności. Zapoznaj się z danymi na stronie nr 6. Krok 3. Dopasuj do swoich wymagań Znajdź najlepsze dopasowanie pomiędzy wymaganiami aplikacji a funkcjami softstartu. Przewodnik wskazuje, który softstart jest najlepszy do danych zadań. VLT Soft Start Controller MCD 100 VLT Compact Starter MCD 201 lub 202 VLT Soft Starter MCD 500 MCD 100 MCD 201 MCD 202 MCD 500 Zakres mocy kw kw kw kw Start/stop Czasowa rampa napięciowa Czasowa rampa napięciowa Czasowa rampa prądowa Sterowanie adaptacyjne (AAC) Zabezpieczenia 7 cech 19 cech Wyjścia None 1 wyj. przekaź. 2 wyj. przekaź. 3 wyj. przekaź. Sterowanie 2 przewodowe / 3 przełączniki obrotowe 2-3 przewodowe / 3 przełączniki obrotowe 2 przewodowe / 8 przełączniki obrotowe Graficzny wyświetlacz (8 języków) Opcje Komunikacja sieciowa / Zdalny wyświetlacz oraz oprogramowanie komputerowe Początkowy koszt, indeksowane Danfoss Drives DKDD.PB.550.A3.49 7

8 VLT Soft Starter MCD 500 VLT Soft Starter MCD 500 jest kompletnym, półprzewodnikowym softstartem zapewniającym łagodny rozruch silnika. Sterowanie odbywa się we wszystkich trzech fazach a przekładniki mierzą prąd silnika, który jest sygnałem sprzężenia zwrotnego dla kontrolowanego narastania napięcia silnika w czasie. Funkcja AAC (Adaptive Acceleration Control) pozwala na zapewnienie najlepszego profilu pracy zarówno podczas rozruchu jak i zatrzymania. AAC ma na celu zapewnienie, że dla każdego cyklu rozruchu i zatrzymania softstart zapewni optymalny profil działania. Zapewniając w ten sposób najlepsze dopasowanie do danej aplikacji i jej wymagań. VLT Soft Starter MCD 500 posiada graficzny wyświetlacz. Dodatkowo przejrzysty układ przycisków panelu sterującego ułatwia programowanie oraz wyświetlanie statusu pracy i informacji o napędzie. System składa się z trzech opcji menu: Quick Menu, Application Setup i Main Menu przez co zapewnia optymalną i prostą możliwość ustawienia i zaprogramowania odpowiednio urządzenia do wymogów aplikacji. Zakres mocy A, 7,5 850 kw (1,2 MW w układzie Inside Delta) wersja zas VAC Cecha/Funkcja Przyjazna i prosta obsługa System AAC (Adaptive Acceleration Control) Możliwość dostępu do magistrali z dwóch stron ( A, kw) Hamowanie DC, równomierne na wszystkich 3-ech fazach Układ Inside Delta (połączenie 6-przewodowe) Log Menu, 99 wydarzeń i dziennik błędów zapewniają informacje na temat wydarzeń, błędów i pracy Auto Reset Jog (praca z niską prędkością) Nowy algorytm cieplny Wewnętrzny bypass ( A, 7,5 110 kw) Zegar auto-stop/start Kompaktowe wymiary jedne z najmniejszych na rynku w tej klasie Wyświetlacz graficzny (4 liniowy) Kilka opcji menu (Menu standardowe, rozszerzone i szybkie) Wielojęzykowe menu Korzyść Automatyczna adaptacja profilu rozruchu i zatrzymania do wymagań aplikacji Oszczędność miejsca, krótsze przewody i prosty montaż Tańsza instalacja i większe możliwości aplikacyjne Możliwość użycia softstartu o mniejszej mocy Prosta analiza aplikacji Mniej przestojów Większe możliwości aplikacyjne Pozwala na wykorzystanie pełnego potencjału silnika bez ryzyka uszkodzenia czy przeciążenia Oszczędność miejsca i okablowania w porównaniu z zewnętrznym bypassem Ograniczone straty cieplne. Eliminuje dodatkowe koszty wentylacji, okablowania i styczników bypassu Zwiększone możliwości aplikacyjne Oszczędność miejsca Zoptymalizowane możliwości zaprogramowania i ustawień oraz kontroli podczas pracy Ułatwia zaprogramowanie i zachowuje pełną funkcjonalność Ułatwiona obsługa 8 Danfoss Drives DKDD.PB.550.A3.49

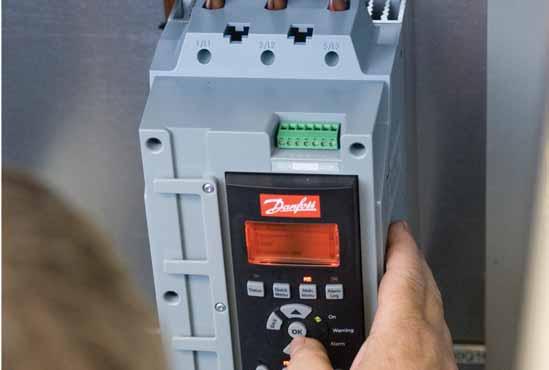

9 VLT Soft Starter MCD 500 opcje pracy Start (rozruch) AAC sterowanie adaptacyjne Kontrola Rampa prądowa Stały prąd Kickstart Zatrzymanie Wybieg Łagodny stop TVR AAC sterowanie adaptacyjne Hamowanie Panel sterowania VLT LCP 501 Panel sterowania VLT LCP 501 to w pełni funkcjonalny interfejs, przez co wszystko, co można zrobić na VLT Soft Starter MCD 500 jest możliwe również poprzez LCP 501. Widok ekranu może być wybrany z 7 standardowych i jednego programowalnego ekranu użytkownika. Wybór języka Angielski, chiński, niemiecki, hiszpański, portugalski, francuski, włoski, rosyjski. VLT LCP 501 jest podłączony do MCD 500 za pomocą kabla 3 m i wtyczki 9 pin (D-sub) oraz zestawu do montażu na drzwiach szafy w IP65 (NEMA 12). Po podłączeniu softstart pyta czy chcesz skopiować parametry z LCP do sofstartu lub z softstartu do LCP (jeśli są różne). 100% łatwe połączenie Moduł komunikacyjne Modbus, PROFIBUS, EtherNet/IP i DeviceNet i użwają innego portu na MCD 500 (montaż z boku softstartu) Oddzielne wyjście LCP 501 przygotowane do 9 pinowej wtyczki i 3 m kabla Jeden numer zamówienia (LCP z zestawem i kabel do montaż drzwi) Połązenie Plug & Play (takż wtedy, gdy softstart jest włączony) Jeden kabel do zasilania i komunikacji Zasilane przez softstart Kopia ustawień Prędkość 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0 Czas Trzy profile sterowania adaptacyjnego (AAC): wczesne, stałe lub późne przyśpieszenie Prąd (% FLC) 700% 600% 500% 400% 300% 200% 100% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% Prędkość rotora (% pełnej prędkości) Stały prąd i rampa prądowa na rysunku pokazane razem z kickstartem Wymiary Prąd [A] Waga [kg] 21, 37, 43 oraz 53 4,2 68 4,5 Wysokość [mm] Szerokość [mm] Głębokość [mm] 183 Obudowa 84, 89 oraz 105 4, , 141, 195 oraz , G oraz , G3 469, 525, 632, 744, 826 oraz G4 1200, 1410 oraz G5 G1 9

10 VLT Compact Starter MCD 200 Rodzina softstartów VLT Compact Starter MCD 200 firmy Danfoss to dwa modele MCD 201 i MCD 202 oferowane w zakresie mocy 7,5 110 kw. Oba modele w zakresie mocy do 30 kw mogą być montowane na szynie DIN, posiadają 2 lub 3 przewodową kontrolę start/stop i znakomite możliwości rozruchowe (4 x Ie przez 6 sec). Czas rozruchu na tym kompaktowym i wysoce funkcjonalnym softstarcie może wynosić do 20s. MCD 201 U Ramp up Moment początk. Ramp down M 3~ Zakres mocy 7,5 110 kw MCD 202 MCD 202 zapewnia zaawansowane funkcje rozruchowe i ochrony silnika Zdalne sterowanie Zdalne sterowanie softstartów VLT Compact Starter MCD 201 oraz VLT Compact Starter MCD 202 jest możliwe dzięki dedykowanemu zewnętrznemu Panelowi Zdalnego Sterowania. I Limit prądu Ramp up Prąd początk. U Ramp down M 3~ Panel (IP54/NEMA12) może zostać zamontowany na przedniej ścianie szafy sterowniczej i umożliwia zdalne sterowanie, sygnalizacje statusu i alarmów oraz monitorowanie silnika podłączonego do softstartów VLT Compact Starter za pomocą magistrali szeregowej RS485. Cecha/Funkcja Małe wymiary i kompaktowa obudowa Wbudowany bypass Zaawansowane akcesoria Zaawansowany algorytm sterowania Niezawodność Dodatkowe funkcje ochrony (MCD 202) Max. temperatura otoczenia 60 C bez obniżenia wydajności Przyjazność i prosta obsługa Prosty w instalacji i użyciu Zestawy o mocy do 30 kw mogą być montowane na szynie DIN Korzyść Oszczędność miejsca Minimum instalacji i ograniczenie strat ciepła Redukuje koszty związane z instalacją dodatkowych elementów i okablowaniem Zwiększona funkcjonalność Pozwala na większą liczbę rozruchów na godzinę Maksymalny czas pracy Redukuje koszty dodatkowych elementów Oszczędność na urządzeniach chłodzących i przewymiarowaniu napędu Oszczędności uruchomieniowe Oszczędność czasu i miejsca Wymiary Zakres mocy (400 V) 7-30 kw kw kw Wysokość [mm] Szerokość [mm] Głębokość [mm] Danfoss Drives DKDD.PB.550.A3.49

11 VLT Soft Start Controller MCD 100 VLT Soft Starter MCD 100 to bardzo korzystny cenowo i kompaktowy Softstart do silników AC o mocy do 11 kw. VLT Soft Starter MCD 100 to prawdziwe rozwiązanie typu fit and forget wyposażone w funkcje start i stop, które może być montowane na szynie DIN. Moment silnika (Napięcie) 100% Czas rozruchu sec. Czas zatrzymania 0 10 sec. VLT Soft Start Controller MCD 100 zapewnia napięciowy rozruch i zatrzymanie. Czasy ramp mogą być ustawiane poprzez pokrętła w zakresie od 0.4 do 10 sekund. Moment startowy może być regulowany w zakresie 0 do 85% momentu dostępnego przy zasilaniu bezpośrednio z sieci. Kick start 200 msec. max.moment. 0% Moment inicjujący do 85% momentu nominalnego Czas Wszystkie rozmiary są znamionowane na napięcie 600 VAC. Cecha/Funkcja Małe wymiary i kompaktowa obudowa Dobór na podstawie mocy silnika Uniwersalne napięcie sterowania Specjalne wykonanie Niezawodność Solidne i sprawdzone elementy Praktycznie nieograniczona liczba startów na godzinę bez obniżenia wydajności Max. temperatury pracy otoczenia 50 C bez obniżenia wydajności Przyjazna i prosta obsługa Prosty w instalacji i użyciu Cyfrowa kontrola przełączników Możliwość montażu na szynie DIN Korzyść Oszczędność miejsca Szybki i uproszczony dobór Szybki i uproszczony dobór Możliwość ograniczenia magazynu Prosta instalacja Zredukowana ilość potrzebnego miejsca Maksymalny czas pracy Niezawodna praca Zwiększona funkcjonalność Oszczędność na urządzeniach chłodzących i przewymiarowaniu napędu Oszczędność kosztów uruchomienia i pracy Oszczędność czasu Zapewnia precyzje ustawień i prostą instalacje Oszczędność czasu i miejsca Wymiary Zakres mocy 1.5 kw 7.5 kw 11 kw Wysokość [mm] Szerokość [mm] Głębokość [mm] Danfoss Drives DKDD.PB.550.A

12 Komunikacja szeregowa VLT Compact Starter MCD 201 i 202, oraz VLT Soft Starter MCD 500 mogą być doposażone o dodatkowe opcje komunikacyjne. DeviceNet EtherNet/IP PROFIBUS Modbus RTU USB MCD 100 MCD 201 MCD 202 MCD 500 Start/stop, reset Sygnalizacja LED dla stanów start, praca, awaria Kody awarii Informacja o prądzie Informacja o temp. silnika Wyjście 4-20 ma Graficzny wyświetlacz umożliwiający programowanie Specyfikacja i kod zamówieniowy VLT Soft Starter MCD 500 [1] [2] [3] [4] [5] [6] MCD 5 T G X C V [1] Prąd FLC [A] FLC, [A] FLC, [A] [2] Bypass B z bypassem C bez bypassu [3] Napięcie zasilania V AC V AC [4] Obudowa 1 Wielkość 1 2 Wielkość 2 3 Wielkość 3 4 Wielkość 4 5 Wielkość 5 [5] Stopień IP 00 IP00 20 IP20 [6] Napięcie sterowania 1 24 V AC i 24 V DC i 220 V AC VLT Compact Starter MCD 200 [1] [2] [3] [4] MCD 2 0 T C V [1] Seria 1 Soft start/stop 2 Soft start/stop + protection [2] Znamionowa moc kw, 400 V 055 E.g. 55 kw kw [3] Napięcie zasilania(główne) V V [4] Napięcie sterowania 1 24 V AC/DC V AC oraz V AC 12 Danfoss Drives DKDD.PB.550.A3.49

13 Wymiary VLT Compact Starter MCD 201/MCD 202 VLT Soft Start Controller MCD 100 Moc (kw) Prąd znamionowy AC-53b* (A) A: 4-6: A: 4-6: A: 4-6: A: 4-6: A: 4-6: A: 4-6: A: 4-6: A: 4-6: A: 4-6: A: 4-6: A: 4-6: 594 Zgodność z UL C UL CE CCC C-tick Lloyds Moc (kw) Prąd znamionowy (A) 3 A: 5-5:10 (AC 53b) 15 A: 8-3: (AC 53a) 25 A: 6-5: (AC 53a) Approvals UL, CE * Przykład: AC53b: 42A: 4-6: 354 prąd rozruchowy max. 4xFLC (42A) przez 6 sekund. 354 sek. przerwy pomiędzy kolejnymi rozruchami. Dane dla VLT Soft Starter MCD 500 Moc 400 V Typ obudowy Liczba startów na godzinę Max. FLC Rozruch lekki 300%, 30s, Z bypassem Znamionowy FLC (40 C, 1000 m), standardowe podłączenie Rozruch średni 400%, 20s, Z bypassem Rozruch ciężki 450%, 30s, Z bypassem G (bez wentyl.) G G G2x G4x Moc 400 V Typ obudowy Liczba startów na godzinę Max. FLC Bez bypassu Z bypassem Bez bypassu Z bypassem Bez bypassu Z bypassem 132 G3x G4x G5x UWAGA: W celu optymalizacji prawidłowości doboru prosimy o skorzystanie z programu WinStart Soft Starter PC. Danfoss Drives DKDD.PB.550.A

14 Specyfikacja VLT Soft Starter MCD 500 VLT Soft Start Controller MCD 100 Typ Kompletne rozwiązanie do rozruchu silnika Zapewnia zaawansowane metody sterowania rozruchem i zatrzymania oraz funkcje ochrony silnika i aplikacji Koncepcja Ulepszony łagodny rozruch i zatrzymanie Ochrona silnika i systemu V ( A) Napięcie zasilania V Napięcie sterowania V AC i AC lub 24 AC/DC Sterowanie w 3 fazach Start/stop Funkcja AAC (Adaptive Accel. Control) Rozruch z ograniczeniem prądu Czas ramp-up prądu początkowego Dwa zestawy parametrów Rozruchowy kick-start Jog Obniżanie napięcia w czasie (ADC) Funkcja TVR (Timed Voltage Ramp) Funkcja Coast to stop Hamowanie DC Funkcja łagodnego zatrzymania Zabezpieczenia Jak MCD 202 a do tego: Niski prąd (Podprądowe) Nierównomierne obciążenie Przekroczenie temperatury Opóźnienie resetu Wyłączenia sygnalizowane alarmem Regulowana czułość asymetrii faz zasilania Programowanie wejścia awarii Utrata fazy Zwarcie tyrystorów w danej fazie Błąd zewnętrznego bypassu Przeciążenie przekaźnika od zewn. bypassu Regulowane funkcje ochronne Błąd timeout komunikacji Wysoka temperatura radiatora Awaria baterii/zegara Częstotliwość zasilania Zewnętrzna awaria Wyjścia 3 wyjścia przekaźnikowe: Programowalne wyjście analogowe Termistor silnika Sterowanie Lokalny graficzny panel sterowania (8 języków) Menu szybkie i aplikacyjne Przyciski start, stop, reset i sterowanie zdalne Wejścia do sterowania 2 lub 3 przewodowego Opcje Moduły komunikacji szeregowej Zewnętrzny panel sterowania LCP 501 Oprogramowanie PC Jest to prawdziwe rozwiązanie typu fit and forget wyposażone w funkcje start i stop, które może być montowane na szynie DIN Łagodny start Łagodny stop V Napięcie zasilania V Napięcie sterujące V AC/DC Sterowanie w dwóch fazach Narastanie napięcia w czasie Regulowany moment startowy Funkcja kick-start Obniżanie napięcia w czasie Uniwersalne 3 przewodowe sterowanie Programowalne za pomocą pokręteł Inne funkcje Wbudowany bypass (urządzenia do 961A/500kW) Możliwość konfiguracji podłączeń w wersji powyżej 360A Liczniki pracy Jog praca z niską prędkością Automatyczny reset błędów Funkcja pracy w stanie awaryjnym Pamięć 99 zdarzeń Pamięć awarii Kilka poziomów programowania i monitoringu Symulacje przed podłączeniem zasilania lin. Specjalna konstrukcja umożliwiająca praktycznie nieograniczoną liczbę rozruchów na godzinę, sygnalizacja LED, wykonanie IP20 14 Danfoss Drives DKDD.PB.550.A3.49

15 VLT Compact Starter MCD 201 VLT Compact Starter MCD 202 Typ Softstart o małej powierzchni montażu i kompaktowych wymiarach, zapewniający podstawowe funkcje łagodnego rozruchu i zatrzymania Koncepcja Łagodny start Łagodny stop V Napięcie zasilania VAC Napięcie sterowania VAC lub 24 V AC/DC Sterowanie w dwóch fazach Start/stop Narastanie napięcia w czasie Nastawialny moment startowy Obniżanie napięcia w czasie Zabezpieczenia Wyjścia 1 wyjście przekaźnikowe: Sterowanie stycznikiem sieciowym Sterowanie 2 lub 3 przewodowe sterowanie Programowanie za pomocą 3 pokręteł Przycisk Reset Fizycznie podobny do MCD 201 ale zapewniający ulepszone funkcje łagodnego rozruchu i zatrzymania oraz różnorodne funkcje ochrony silnika Rozruch z ograniczeniem prądu Łagodne zatrzymanie Ochrona silnika V Napięcie zasilania V Napięcie sterowania V AC lub 24 V AC/DC Sterowanie w dwóch fazach Rozruch z ograniczeniem prądu Czas ramp-up prądu początkowego Obniżanie napięcia w czasie Przeciążenie silnika(nastawiana klasa wyłączenia) Przekroczenia czasu rozruchu Zmiana kolejności faz Wejście termistora silnika Zwarcie tyrystorów Błąd zasilania Przeciążenia 2 wyjścia przekaźnikowe: Sterowanie stycznikiem sieciowym Praca lub Alarm 2 lub 3 przewodowe sterowanie Programowanie za pomocą 8 pokręteł Przycisk Reset Opcje Moduły komunikacji szeregowej Zewnętrzny panel sterowania Oprogramowanie PC Inne funkcje Wbudowany bypass w celu zminimalizowania fizycznych wymiarów i strat mocy podczas normalnej pracy Sygnalizacja statusu i alarmów diodami LED IP20 ( V) IP00 ( V) Dostępne zestawy ochronne Opcje Moduły komunikacji szeregowej Zewnętrzny panel sterowania Oprogramowanie PC Wbudowany bypass w celu zminimalizowania fizycznych wymiarów i strat mocy podczas normalnej pracy Sygnalizacja statusu i alarmów diodami LED IP20 ( V) IP00 ( V) Dostępne zestawy ochronne Danfoss Drives DKDD.PB.550.A
