Aluminiowe profile modułowe.

Transkrypt

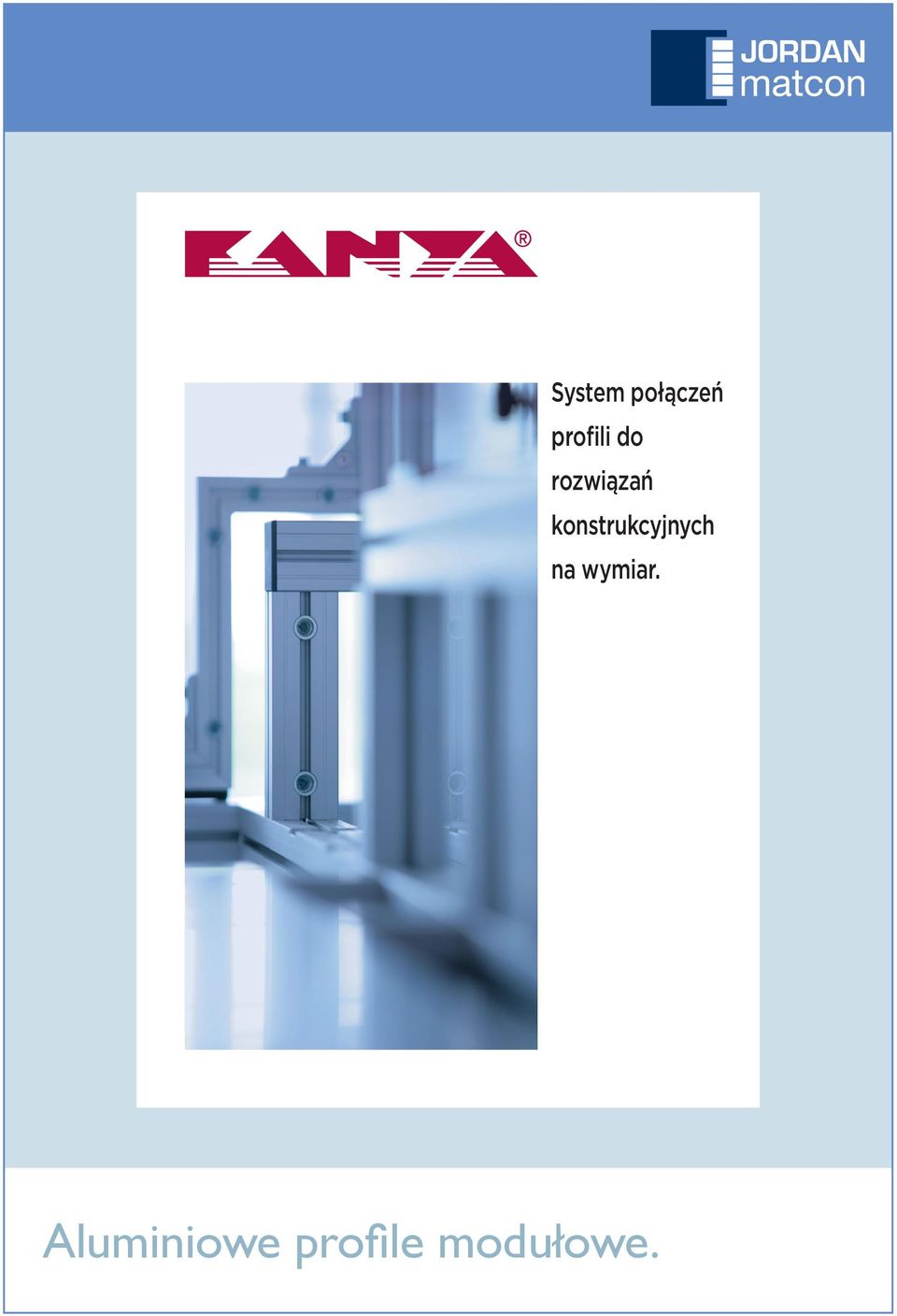

1 System połączeń profili do rozwiązań konstrukcyjnych na wymiar. Aluminiowe profile modułowe.

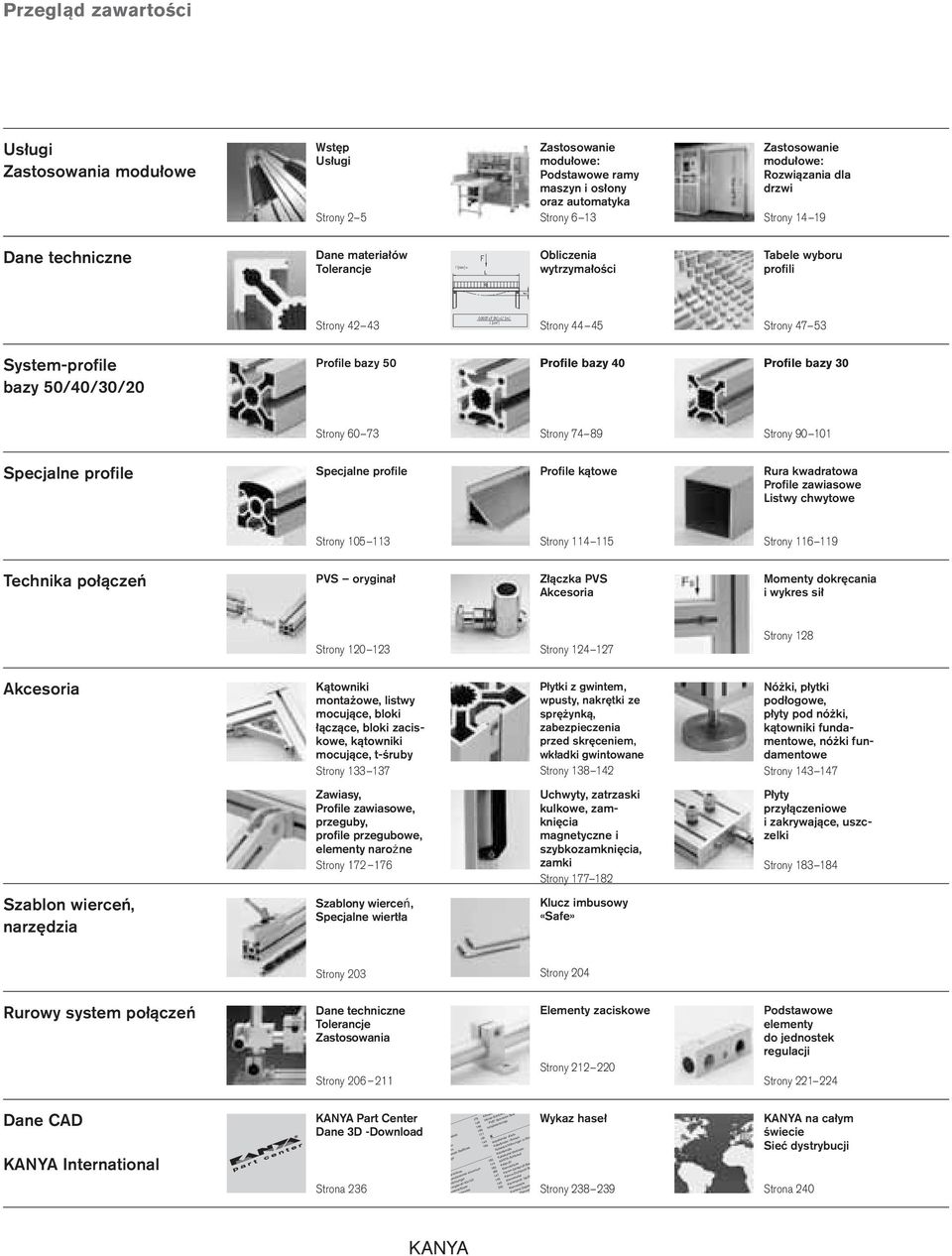

2 Przegląd zawartości Usługi Zastosowania modułowe Wstęp Usługi Strony 2 5 modułowe: Podstawowe ramy maszyn i osłony oraz automatyka Strony 6 13 modułowe: Rozwiązania dla drzwi Strony Dane techniczne Dane materiałów Tolerancje f [mm] = Obliczenia wytrzymałości Tabele wyboru profili Strony x F [N] x L 3 [m] I [cm 4 ] Strony Strony System-profile bazy 50/40/30/20 Profile bazy 50 Profile bazy 40 Profile bazy 30 Strony Strony Strony Specjalne profile Specjalne profile Profile kątowe Rura kwadratowa Profile zawiasowe Listwy chwytowe Strony Strony Strony Technika połączeń PVS oryginał Złączka PVS Akcesoria Momenty dokręcania i wykres sił Strony Strony Strony 128 Akcesoria Kątowniki montażowe, listwy mocujące, bloki łączące, bloki zaciskowe, kątowniki mocujące, t-śruby Strony Płytki z gwintem, wpusty, nakrętki ze sprężynką, zabezpieczenia przed skręceniem, wkładki gwintowane Strony Nóżki, płytki podłogowe, płyty pod nóżki, kątowniki fundamentowe, nóżki fundamentowe Strony Zawiasy, Profile zawiasowe, przeguby, profile przegubowe, elementy narożne Strony Uchwyty, zatrzaski kulkowe, zamknięcia magnetyczne i szybkozamknięcia, zamki Strony Płyty przyłączeniowe i zakrywające, uszczelki Strony Szablon wierceń, narzędzia Szablony wierceń, Specjalne wiertła Klucz imbusowy «Safe» Strony 203 Strony 204 Rurowy system połączeń Dane techniczne Tolerancje Zastosowania Strony Elementy zaciskowe Strony Podstawowe elementy do jednostek regulacji Strony Dane CAD KANYA International KANYA Part Center Dane 3D -Download Strona Inbussch 146 Inbuss-Schlüssel rstärkt 146 PVS -Schraube Safe 165 Installationsringe en 171 oss 181 K tende Stellfüsse 144 äge 193 Kabelbinder «Klett» Kabelbinder «Sockel» Kabeldurchführungen zu Stir Kabelkanäle erschluss 182 Kabelkanal-Verbinder bandscharnier Aluminium 174 KANYA-Schlüssel hdichtungen 183 Keilprofil hrungsprofil 40x Klemmblöcke ndamentfüsse 147 Klemm-Dichtprofil Bas entwinkel 145 Klemm-Dichtprofil Ba 145 Klemmhebel 230 Klemmprofil 16x29 Klemmsteine Konkave Doppel Klemmel Wykaz haseł Strony KANYA na całym świecie Sieć dystrybucji Strona 240 KANYA

3 Zastosowania Miejsca pracy i środki operacyjne Strony modułowe: Osłony ochronne dźwiękoszczelne Strony modułowe: Technika przestrzenna medyczna, laboratoryjna i słoneczna Strony Usługi Zastosowania modułowe Dane dotyczące obróbki Dane techniczne Strony Profile bazy 20 System-profile bazy 50/40/30/20 Strony Specjalne profile Bezpośredni PVS Super lekki PVS Technika połączeń Strona 129 Strona 130 Kółka zwrotne, kółka toczne, wysięgniki rolkowe, podwójne wózki jezdne Strony Profile z tworzywa sztucznego, kanały kablowe, zaślepki, obudowy, gumowe profile Strony Blachy gięte, siatka metalowa, płyty łączące, szkło akrylowe, kraty z drutu ze stali Strony Akcesoria Łożysko liniowe, Prowadnice liniowe, Akcesoria do prowadnic liniowych Szyny C Przenośniki rolkowe Strony Strony Strony Szablon wierceń, narzędzia Jednostka zamówienia Wzór zamówienia Przekroje profili RVS Akcesoria RVS Rurowy system połączeń Strony Strony Strony Dane CAD KANYA International KANYA 1

4 Wstęp Witamy w KANYA Moduły aluminiowe o nieograniczonych możliwościach PVS RVS PVS System połączeń profili RVS System połączeń rurowych Po raz pierwszy w całym katalogu 2 KANYA

5 System profili połączeniowych KANYA: Moduły z nieograniczonymi możliwościami. Modułowy, innowacyjny, elastyczny i szybki. Od roku 1974 KANYA i jej partnerzy d.s. dystrybucji wyznają zasadę, że dopiero wtedy jesteśmy zadowoleni, kiedy są zadowoleni nasi klienci. Nasze cele zależą od potrzeb klientów. Stawiamy więc na wysoką jakość produktów i usług, terminowość oraz optymalną relację miedzy ceną a wydajnością. Ze względu na środowisko naturalne zachowujemy etykę w biznesie. Długoletnie doświadczenie w dziedzinie doradztwa technicznego i inżynierii znajdują odzwierciedlenie w projektach naszych Klientów na całym świecie dzięki naszej międzynarodowej sieci dystrybucji. Oczekujemy na Państwa wyzwania. W ścisłej współpracy zapewnimy Państwu optymalną usługę, która jest dostosowana do Państwa wymagań. Nasz zespół wspiera Państwa od planowania projektu aż do odbioru z pewnością przekonają się Państwo do możliwości modułowych naszego systemu połączeń profili PVS i systemu połączeń rurowych RVS. Niniejszy katalog zawiera zarówno asortyment PVS jak i RVS z wieloma nowościami. Ciągły dalszy rozwój naszych produktów zawsze umożliwia ekonomiczną realizację Państwa projektów. KANYA to aluminiowy system modułowy o nieograniczonych możliwościach! Państwa zespół KANYA KANYA 3

6 Usługi i podstawowe kompetencje Modułowość Techniczne doradztwo inżynierów, którzy rozumieją konkretne potrzeby klientów i dalej rozwijają innowacyjne pomysły. Innowacja Efektywne wykorzystanie CAD przez konstruktorów, którzy opracowują oferty, rysunki i zestawienia materiałowe przy pomocy najnowszych środków pomocniczych. 4 KANYA

7 Elastyczność Produkcja i obróbka przez nasz wykwalifikowany personel, który przy pomocy specjalistycznych maszyn i w oszczędny sposób oraz z wysoką precyzją wykonuje pożądany produkt dla naszego klienta. Prędkość Montaż wstępny i końcowy przez specjalistów, którzy szybko i pod klucz montują rozwiązania systemowe, jeśli jest to konieczne także u Państwa na miejscu. KANYA 5

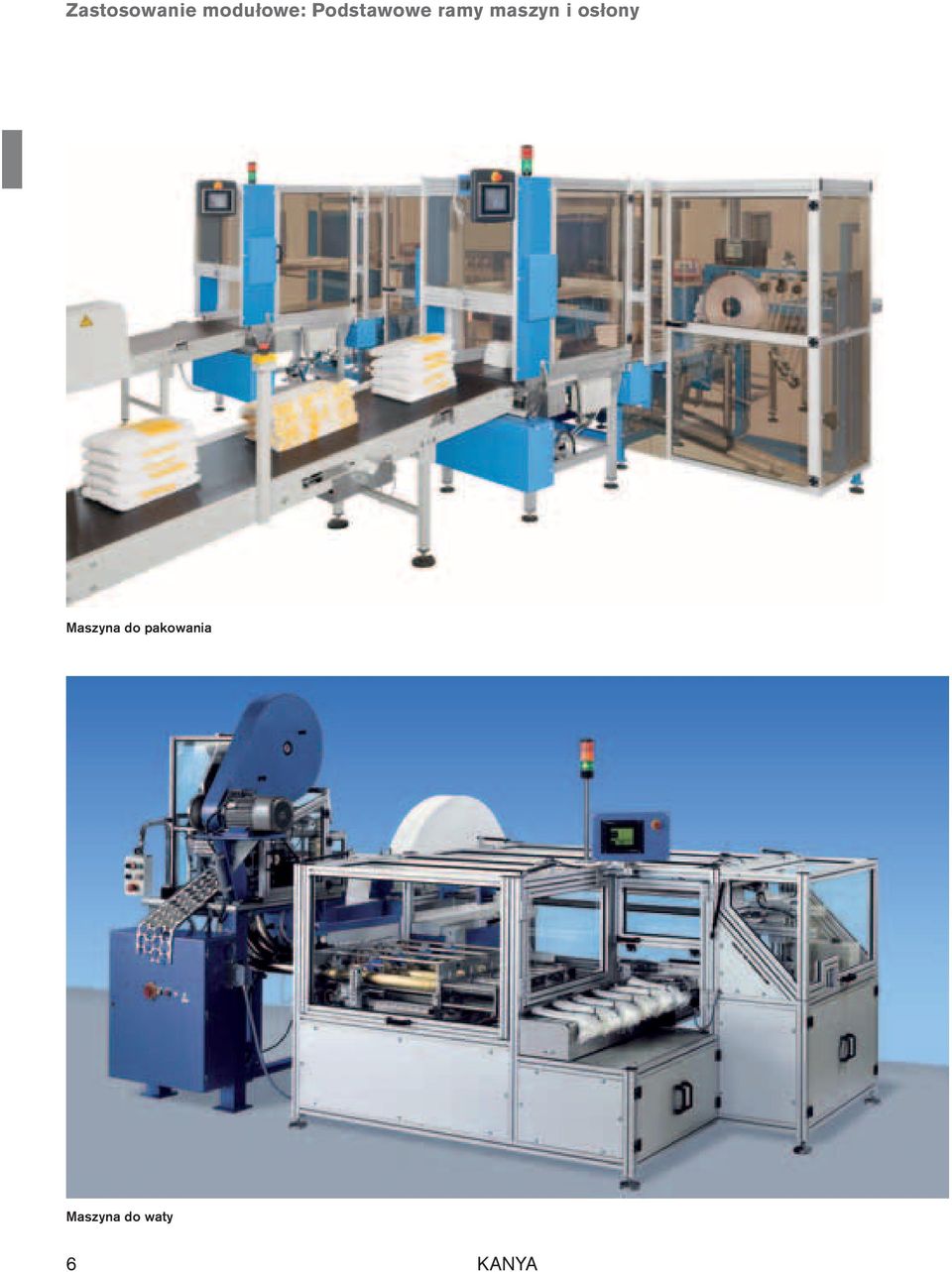

8 modułowe: Podstawowe ramy maszyn i osłony Maszyna do pakowania Maszyna do waty 6 KANYA

9 Automat pakujący Osłona dla maszyny Pet KANYA 7

10 modułowe: Podstawowe ramy maszyn i osłony Podstawowa rama mieszalnika Rama maszyny 8 KANYA

11 Przewijarka Paletyzator Maszyna rozdzielania wzdłużnego i poprzecznego Konstrukcja transportu prasy KANYA 9

12 modułowe: Podstawowe ramy maszyn i osłony Linia pakująca Obudowa maszyn Linia do napełniania Konstrukcja gnąca Przewijarka 10 KANYA

13 Instalacja czyszcząca Maszyna sprawdzająca śmigła samolotów Linia do napełniania Osłona maszyny KANYA 11

14 modułowe: Automatyka Stacja kontrolna dla karbonowej ramy rowerowej Automat dozbrajający Automatyczna linia do pozłacania 12 KANYA

15 Przyrząd do mocowania i pomiaru Linia montażowa Automat wykrawający z pokryw dźwiękoszczelnych Próżniowa stacja kontrolna KANYA 13

16 Rozwiązania dla drzwi Drzwi z zawiasami Drzwi bezpieczeństwa do pomieszczenia kontroli Drzwi przesuwne 14 KANYA

17 Drzwi harmonijkowe wokół maszyny System drzwiowy podwójnego podnoszenia KANYA 15

18 Rozwiązania dla drzwi Pokrywa ochronna z wyrówananiem ciężaru Drzwi podnoszone Pneumatyczne podnoszone drzwi na zawiasach 16 KANYA

19 Drzwi harmonijkowe KANYA 17

20 Rozwiązania dla drzwi Drzwi przesuwane wokół maszyny Pokrywa ochronna Drzwi na zawiasach 18 KANYA

21 Drzwi rozwijane podwójnie podnoszone 4-częściowe teleskopowe drzwi przesuwne Drzwi ochronne dla maszyny z czterech stron Samonośne drzwi ochronne maszyny KANYA 19

22 modułowe: Stanowiska pracy i środki operacyjne Wózek dozbrajający Platforma montażowa 20 KANYA

23 Stanowisko pracy do montażu regulowane na wysokość Podnośnik stołowy-linia produkcyjna KANYA 21

24 modułowe: Stanowiska pracy i środki operacyjne Stanowisko pracy magazynowanie i dozbrajanie Stanowisko pracy montaż z systemu rurowego 22 KANYA

25 Stanowisko pracy do kontroli i pomiaru Stanowisko pracy do montażu z systemu profilowego i rurowego KANYA 23

26 modułowe: Stanowiska pracy i środki operacyjne Stanowisko pracy - montaż Stół do pakowania 24 KANYA

27 Stanowisko pracy - montaż System miejsc pracy KANYA 25

28 Zastosowania miejsca pracy i środki operacyjne ESD-montaż-komórka z magnetycznie zamocowanymi płytami transportowymi Realizacja 26 KANYA

29 Komórka montażowa z jezdnymi nośnikami przedmiotów obrabianych Realizacja KANYA 27

30 Zastosowania modułowe miejsca pracy i środki operacyjne Stanowisko magazynowe dla ładunku wzdłużnego Stopnie do schodzenia Wózek przenośny Wózek czyszczący Suszarnia Stacja nitująca 28 KANYA

31 Podnośny stół jako pomoc w montażu wokół maszyny Dobudowa do istniejących stołów Jezdny wózek montażowy regulowany na wysokość Wózek projektowy Mobilny komputer-miejsce pracy KANYA 29

32 Zastosowania modułowe osłony ochronne i dźwiękoszczelne Komórka ochronna i rama do magazynowania wokół robota Osłona ochronna Ściana oddzielająca od linii produkcyjne Kabina do ochrony przed pyłem 30 KANYA

33 Osłona dla instalacji usuwającej zadziory ze szkłem ochronnym Ciemnia Komórka robota Osłona ochronna KANYA 31

34 Zastosowania modułowe osłony ochronne i osłona przed hałasem Kabina chroniąca przed hałasem dla linii czyszczącej części Osłona dźwiękoszczelna przenośnika wibracyjnego Obudowa dźwiękoszczelna nawijarek Kabiny dźwiękoszczelna z potrójnymi drzwiami przesuwnymi 32 KANYA

35 Stanowisko kontrolne dla wytrzymałości 2-ręcznych szlifierek kątowych z luzami dźwiękoszczelnymi Półotwarta częściowa obudowa dźwiękoszczelna wymiennika ciepła Osłona dźwiękoszczelna przenośnika wibracyjnego Ochrona dźwiękoszczelna agregatu hydraulicznego KANYA 33

36 Zastosowania modułowe: Osłony ochronne i osłona przed hałasem Osłony maszyn Namiot ochronny - technika kosmiczna Skrzynia dźwiękoszczelna dla dmuchaw Kabina do czyszczenia motocykli 34 Kabina dźwiękoszczelna KANYA

37 Kabina dźwiękoszczelna na szynach, otwierana i zamykana Jezdna obudowa dźwiękoszczelna z systemem wentylacyjnym dla pompy próżniowej KANYA 35

38 modułowe: Technika przestrzenna, medyczna, laboratoryjna i słoneczna Biuro warsztatowe Osłona czystego pomieszczenia Biuro montażowe 36 KANYA

39 Wózek do medycznych urządzeń analitycznych Śluza do ochrony przed pyłem Rama wagi dla niemowląt Wózek transportowy Uchwyt sufitowego promiennika ciepła Klatki modułowe Osłona sztaplarki do sterylizacji KANYA 37

40 modułowe: Technika przestrzenna, medyczna, laboratoryjna i słoneczna Specjalne stoły kardiologiczne Jezdny wózek do zawieszenia kamizelek Modułowy system oddzielania ścian 38 KANYA Wózek z półkami do boksu sterylizacji

41 Wózek transportowy do urządzeń nadzoru medycznego Rama do składowania butli gazowych Wózek tlenowy do transportu pacjentów KANYA 39

42 modułowe: Technika przestrzenna, medyczna, laboratoryjna i słoneczna. Osłona ochronna do urządzeń laboratoryjnych Konstrukcja próbna (urządzenia laboratoryjne) Próżniowe urządzenie do testów 40 KANYA Urządzenie laboratoryjne z sufitowym systemem nośnym

43 Podest do obserwatorium astronomicznego Solar-stacja zasilająca Laserowa instalacja badawcza Model badawczy Kampfjet Instalacja słoneczna KANYA 41

44 Dane materiału Dane techniczne Stop Gatunek Oznacznie DIN Tolerancje Ciężar właściwy Wytrzymałość na rozciąganie Granica plastyczności Wydłużenie względne Moduł E Twardość Brinella Powierzchnia Wydłużenie termiczne EN AW-6063 T DIN EN δ : 2.7 g/cm 3 Rm: min 245 N/mm 2 Rp 0.2: min 200 N/mm 2 A5: min 10% A10: min 8% E: 70 KN/mm 2 HB ~75 matowana i anodowana naturalnie, grubość warstwy 12μ mm/m/ t Wyżażany cieplnie (F25) na życzenie anodowana na kolorowo lub lakierowana proszkowo wg tabeli RAL 42 KANYA

45 Tolerancje profili Tolerancje profili, wyciąg z EN Tolerancje prostoliniowo śi Dla profili wewnątrz pustych wartości tolerancji prostoliniowości h1 nie powinny przekraczać danych z tabeli. Na każdym odcinku o długości l2=300 mm maksymalne odchylenie h2 może wynosić najwyżej 0.3 mm. Długość l1 w m do 1 m do 2 m do 3 m do 4 m do 5 m do 6 m Tolerancja h1 w mm Measuring plate 2. Tolerancja na skręcanie v Dopuszczale odchyłki tolerancji na skręcanie v dla profili pustych w środku widoczna jest w tabeli. Miejsce pomiaru b v l Obszar pomiarowy b w mm Tolerancja równości v w mm przy długościach w mm w mm 1000 > > > > > > > > > > > Tolerancja kąta w Tolerancja kąta dla profili o nierównych bokach określana w jest pomiędzy krótszym bokiem. Obszar pomiarowy b Tolerancja odchyłki «w» w w mm w mm > > Obszar pomiarowy b Tolerancja odchyłki «w» w w mm w mm > > > > > b > > Tolerancja wymiarów zewnętrznych Obszar pomiarowy b, h w mm Odchylenie w mm Obszar pomiarowy b, h w mm Odchylenie w mm b > ± 0.25 > ± 0.30 > ± 0.80 > ± 1.00 > ± 0.40 > ± 1.20 h > ± 0.45 > ± 1.50 > ± 0.60 KANYA 43

46 Obliczenia wytrzymałościowe Obliczenia wytrzymałościowe Przykład obciążenia 1 Przykład: Jedno ramię profila o długości 800 mm obciążone będzie naksymalną siłą 500 N. O ile ugnie się profil podstawowy 40x40 mm typy C01-1? f [mm] = x F [N] x L 3 [m] I [cm 4 ] ugięcie f = x 500 x = mm Dane: F = obciążenie w N L = długość profila w m I = moment bezwładności w cm 4 f = ugięcie w mm a/b = odległość od punktu obciążenia q = obciążenie jednolite Kontrola naprężeń gnących: = M b W x 10 3 = Naprężenia gnące N/mm 2 M b = max. moment gnący w Nmm W = Wskaźnik wytrzymałości w cm 3 Przykład obciążenia 2 Przykład: Belka ma być obciążona centralnie w środku siłą 1800 N. Końce belki spoczywają na dwóch podporach w odległości 1200 mm. Ugięcie może wynosić maksymalnie 1.0 mm. Jaki profil musimy w tym przypadku zastosować? f [mm] = x F [N] x L 3 [m] I [cm 4 ] x F x L x F x L 3 ugięcie f = Ô I= I f x 1800 x Moment bezwładności I= =23.02 cm Ô Wybór: Profil ciężki MA1 1 z I = cm 4 44 KANYA

47 Obliczenia wytrzymałościowe Przykład obciążenia 3 Przykład: Na jarzmie o rozpiętości 2500 mm w odległości 850 mm od jednego z końców jarzma położono belkę. Przenoszone obciążenie w tym punkcie wynosi w sumie 1200 N. Jako jarzmo zastosowano profil podstawowy 50x100 mm. Jak duże jest ugięcie w tym punkcie gdzie leży belka? f [mm] = x F [N] x a 3 [m] x b 3 [m] I [cm 4 ] x L 3 [m] x 1200 x x Ugięcie f = =0.67 mm x a > b a < b fm [mm] = fm [mm] = x F [N] x a 3 [m] x b 2 [m] I [cm 4 ] x L 2 [m] x F [N] x a 2 [m] x b 3 [m] I [cm 4 ] x L 2 [m] ( ) L [m] L [m] + 2a [m] ( ) L [m] L [m] + 2b [m] 2 2 Dane: F = obciążenie w N L = długość profila w m I = moment bezwładności w cm 4 f = ugięcie w mm a/b = odległość od punktu obciążenia q = obciążenie jednolite Przykład obciążenia 4 Przykład: Płyta pomiarowa (stabilna na ugięcie) może ulec maksymalnemu ugięciu 0,4 mm. Płyta ta ma głębokość 1500 mm a obciążenie jednolite na każdą stronę stołu wynosi 8000 N. Jakim profilem musimy podeprzeć tą płytę pomiarową? f [mm] = F = q x L x F [N] x L 3 [m] I [cm 4 ] F = q x L = 8000 x 1,5 = N x F x L x F x L 3 Ugięcie f = Ô I= I f x x Moment bezwładności I= = cm Ô Wybór: Profil ciężki (100x100) I = cm 4 KANYA 45

48 Przegląd profili 46 KANYA

49 Profile bazy 50 mm Profil Typ Ciężar [kg/m] Ix,y [cm 4 ] Wx,y [cm 3 ] Strona Profil czterofrontowy Softline 50x50 typ A Profil lekki 50x50 typ A Profil podstawowy 50x50 typ A Profil ciężki 50x50 typ MA Profil frontowy 50x50 typ A , , Profil narożny 50x50 typ A Profil dwufrontowy 50x50 typ A , , Profil kątowy 50x45 typ A Profil frontowy do zabudowy 50x50 typ A , , Profil podstawowy 50x100 typ A , , Profil ciężki 50x100 typ MA , , Profil frontowy 50x100 typ MA , , Profil podstawowy 100x100 typ MA Profil ciężki 100x100 typ MA , , Profil nośny 50x150 typ MA , , Profil nośny 50x200 typ MA , , Profil ciężki 100x200 typ MA , , KANYA 47

50 Profile bazy 40 mm Profil Typ Ciężar [kg/m] Ix,y [cm 4 ] Wx,y [cm 3 ] Strona Profil czterofrontowy Softline 40x40 typ C Profil czterofrontowy Softline 40x80 typ C , , Profil czterofrontowy Softline 80x80 typ C Profil super lekki 40x40 typ C Profil lekki 40x40 typ C Profil podstawowy 40x40 typ C Profil frontowy 40x40 typ C , , Profil narożny 40x40 typ C Profil dwufrontowy 40x40 typ C , , Profil frontowy do zabudowy 40x40 typ C , , Profil narożny do zabudowy 40x40 typ C Profil kątowy 45 typ C , , Profil kątowy 40x45 typ C Profil Softline 40x40 typ C Profil lekki 40x80 typ C , , Profil podstawowy 40x80 typ C , , Profil frontowy 40x80 typ C , , KANYA

51 Profile bazy 40 mm/profile bazy 30 mm Profil Typ Ciężar [kg/m] Ix,y [cm 4 ] Wx,y [cm 3 ] Strona Profil lekki 40x120 typ C , , Profil nośny 40x120 typ C , , Profil nośny 40x160 typ C , , Profil kątowy 80x80x40 typ C Profil podstawowy 80x80 typ C Profil lekki 80x80 typ C Profil nośny 80x120 typ MC , , Profil ciężki 80x160 typ MC , , Profil Typ Ciężar [kg/m] Ix,y [cm 4 ] Wx,y [cm 3 ] Strona Profil czterofrontowy Softline 30x30 typ B Profil super lekki 30x30 typ B Profil lekki 30x30 typ B Profil ciężki 30x30 typ MB Profil frontowy 30x30 typ B , , Profil frontowy do zabudowy 30x30 typ B , , Profil narożny 30x30 typ B KANYA 49

52 Profile bazy 30 mm Profil Typ Ciężar [kg/m] Ix,y [cm 4 ] Wx,y [cm 3 ] Strona Profil narożny do zabudowy 30x30 typ B Profil dwufrontowy 30x30 typ B , , Profil Softline 30x30 typ B Profil kątowy 30 typ B , , Profil kątowy 45 typ B , , Profil kątowy 60 typ B , , Profil podstawowy 30x50 typ B , , Profil frontowy 30x50 typ MB , , Profil frontowy do zabudowy 30x50 typ MB , , Profil frontowy do zabudowy 30x60 typ B , , Profil podstawowy 30x60 typ B , , Profil podstawowy 60x60 typ B Profil podstawowy 30x100 typ MB , , Profil frontowy do zabudowy 30x100 typ B , , Profil frontowy 30x300 typ B , , KANYA

53 Profile bazy 20 mm/ Profile specjalne Profil Typ Ciężar [kg/m] Ix,y [cm 4 ] Wx,y [cm 3 ] Strona Profil podstawowy 20x20 typ D Profil narożny 20x20 typ D Profil frontowy 20x20 typ D , , Profil Softline 20x20 typ D Profil podstawowy 20x40 typ D , , Profil frontowy 20x40 typ D , , Profil frontowy 20x50 typ D , , Profil frontowy 20x100 typ D , , Profil Typ Ciężar [kg/m] Ix,y [cm 4 ] Wx,y [cm 3 ] Strona Szyna ścienna 50x18 typ A Listwa rowkowa 16x40 typ C Listwa rowkowa 20x80 typ C , , Listwa rowkowa 20x120 typ C , , Profil wsuwany 30x15 typ B Profil poręczy 50x50 typ A , , " Profil dodatkowy typ A KANYA 51

54 Profile specjalne Profil Typ Ciężar [kg/m] Ix,y [cm 4 ] Wx,y [cm 3 ] Strona 19" Profil dodatkowy typ B Profil ościeżnicowy 30x95 typ B , , Profil wózka jezdnego 30x50 typ B , , Profil ościeżnicowy 20x40 typ D , , Profil krawędziowy bazy 30 typ B Profil zaciskowy 16x29 typ A Profil zaciskowy 16x50 typ A Profil kryjący 13.5x50 typ A U-profil zaciskowy 8x13.5 typ B Profil zatrzaskowy 11x30.5 typ B Profil prowadnicy z alu 12x11 typ B Profil kątowy 38x38 typ A Profil kątowy 31x31 typ C Profil kątowy 25x35 typ A Profil kątowy 60x120 typ A Profil kątowy 100x100 typ A Profil kątowy 70x70 typ C KANYA

55 Profile specjalne Profil Typ Ciężar [kg/m] Ix,y [cm 4 ] Wx,y [cm 3 ] Strona Profil kątowy 60x60 typ A Profil zawiasowy 54x17 typ A Profil zawiasowy 44x17 typ C Profil zawiasowy 36.5x20 typ A Lista do chwytania 30x35 typ B Profil listwowy bazy 50 typ A Profil listwowy bazy 40 typ C Profil listwowy bazy 30 typ B Rura kwadratowa 55x55 typ A Profil przeciwwagowy 50x100 typ A , , KANYA 53

56 Dane dotyczące obróbki profilu 54 KANYA

57 Dane dotyczące obróbki profilu Zestawienie zamówienia Kody obróbkowe profilu Numer zamówienia składa się z typu profilu, kodu obróbki dla obu końców profilu i długości profilu. Dostępne kody obróbki podane w poniższych tabelach. Stosowane są kody ręczne i elektroniczne. Kod «ręczny» obejmuje najczęstsze obróbki standardowe. Specjalne obróbki wyświetlane są przez kod zamówienia «99». W tym przypadku konieczny jest rysunek klienta! Sposób zamawiania: Wybór odpowiedniego profilu konstrukcyjnego i specjalnego (typu profilu) Określenie obróbki lewej strony profilu zgodnie z poniższym przeglądem przy nieobrobionej lewej stronie profilu: kod 02 Określenie obróbki prawej strony profilu zgodnie z poniższym przeglądem przy nieobrobionej prawej stronie profilu: kod 02 Podanie wymaganej długości profilu w mm/l Obróbka specjalna: ƒ 99 C / 200 : Ze standardowymi obróbkami : Z dodatkową specjalną obróbką uzupełnia się kodem zamówienia z 99 Przykład C / 200 DANE OBRÓBKI KODY OBRÓBKI (BC) 1. Przycinanie profili na długość, bez dalszej obróbki Profile docięte na długość Tolerancja zgodnie z ISO 2768-m 02 Przykład C /L 2a. Przycinanie profili na długość i wycinanie głównych gwintów 1 Gwint M16 / M14 x Długość gwintu 50mm E1 M16 / M14 x Długość gwintu 100mm 03 M16 / M14 x Długość gwintu 25mm E3 1 Wkładka Heli-Coil M6 x ~10mm (tylko przy 6mm)* H3 2 Gwint M16 / M14 x Długość gwintu 50mm E2 M16 / M14 x Długość gwintu 100mm 04 M16 / M14 x Długość gwintu 25mm E4 2 Wkładka Heli-Coil M6 x ~10mm (tylko przy 6mm)* H4 * Tylko dla profili bazy 20 z rdzeniem - 6mm KANYA 55

58 Dane dotyczące obróbki profilu DANE OBRÓBKI KODY OBRÓBKI (BC) 2a. Przycinanie profili na długość i wycinanie głównych gwintów 3 Gwinty M16 / M14 x Długość gwintu 50 G3 M16 / M14 x Długość gwintu M16 / M14 x Długość gwintu 25 E5 4 Gwinty M16 / M14 x Długość gwintu 50 G4 M16 / M14 x Długość gwintu M16 / M14 x Długość gwintu 25 E6 6 Gwinty M16 / M14 x Długość gwintu 50 G5 M16 / M14 x Długość gwintu 100 G6 M16 / M14 x Długość gwintu 25 E7 8 Gwinty M16 / M14 x Długość gwintu 50 G7 M16 / M14 x Długość gwintu 100 G8 M16 / M14 x Długość gwintu 25 E8 2b. Przycinanie profili na długość i wycinanie gwintów pomocniczych w narożnikach 4 Gwinty M6 x Długość gwintu 15mm 07 4 Gwinty M8 x Długość gwintu 20mm 08 Przykład: C /L jednostronnie 4x M6x15 2c. Przycinanie profili na długość i gwinty według rysunku X Gwinty zgodnie z rysunkiem klienta KANYA

59 Dane dotyczące obróbki profilu DANE OBRÓBKI KODY OBRÓBKI (BC) 3. Przycinanie profili na długość i otwór PVS 1 Otwór PVS Symboliczne przedstawienie przekrojów profili Otwór PVS zgodnie z rysunkiem klienta 19 2 Otwór PVS Symboliczne przedstawienie przekrojów profili Otwór PVS zgodnie z rysunkiem klienta 29 3 Otwór PVS Symboliczne przedstawienie przekrojów profili Otwór PVS zgodnie z rysunkiem klienta 39 *Inne przyporządkowanie otworów musi być podane za pomocą rysunku KANYA 57

60 Dane dotyczące obróbki profilu DANE OBRÓBKI KODY OBRÓBKI (BC) 3. Przycinanie profili na długość i otwory PVS 4 Otwór PVS Symboliczne przedstawienie przekrojów profili Otwór PVS zgodnie z rysunkiem klienta 49 6 Otwór PVS Symboliczne przedstawienie przekrojów profili 60 6 Otwór PVS zgodnie z rysunkiem klienta 69 8 Otwór PVS Symboliczne przedstawienie przekrojów profili 80 8 Otwór PVS zgodnie z rysunkiem klienta KANYA

61 Dane dotyczące obróbki profilu DANE OBRÓBKI KODY OBRÓBKI (BC) Profile cięte pod kątem left right Dla cięć pod kątem na niesymetrycznych profilach nieodzowny jest rysunek lub szkic. Cięcie pod kątem 45 (wszystkie profile) Cięcie pod kątem Zgodnie z rysunkiem klienta Cięcie pod kątem profile z otworem PVS Cięcie pod kątem 45 + otwór PVS (profile 50x50/40x40/30x30/20x20) Cięcie pod kątem otwory PVS Cięcie pod kątem otwory PVS Cięcie pod kątem 45 + otwór (ry) PVS zgodnie z rysunkiem klienta Specjalna obróbka Wszystkie obróbki, których nie można podać za pomocą kodów. 99 KANYA 59

62 Profile bazy 50mm Profil czterofrontowy Softline 50x50 Typ A10 0 * * * * * Zrywany rowek Przy użyciu profilu Softline bazy 50 można tworzyć stabilne konstrukcje, piękne w formie i łatwo zmywalne. Dlatego najlepiej nadaje się do zastosowań w technice czystych pomieszczeń. Ze względu na małe zaokrąglenia na narożnikach nie powstają żadne rowki wypełnione brudem przy połączeniu T. Szczególnie dekoracyjny profil, który może być zastosowany wszechstronnie przez konstruktora, a dzięki małemu ciężarowi jest także korzystny cenowo. Dane techniczne Ix,y = cm 4 Wx,y = 8.22 cm 3 Powierzchnia profilu = 8.38 cm 2 Ciężar = 2.26 kg/m Profil czterofrontowy Softline 50x50 Standardowa długość 5000 mm A /5000 Profil czterofrontowy 50x50 A / Dodatkowe obróbki Strony KANYA

63 Profile bazy 50mm Profil lekki 50x50 Typ A02 1 Profil lekki 50x50 daje konstruktorowi, który jest świadom istniejących kosztów, wiele możliwości zastosowania zarówno jako osłony ochronnej jak i jako ramy konstrukcyjnej, w lekkiej konstrukcji profil ten ma uniwersalne zastosowanie i jest zarazem hitem cenowym. Dane techniczne Ix,y = cm 4 Wx,y = 6.42 cm 3 Powierzchnia profilu = 6.71 cm 2 Ciężar = 1.8 kg/m Profil lekki 50x50 Standardowa długość 5000 mm A /5000 Profil lekki 50x50 A / Dodatkowe obróbki Strony KANYA 61

64 Profile bazy 50mm Profil podstawowy 50x50 Typ A01 1 Profil ciężki 50x50 Typ MA1 1 Dzięki tym obu profilom można optymalizować najczęściej występujące w konstrukcjach proporcje masy i wytrzymałości. Otwory do bezpośredniego nacinania gwintów są tak samo ważne jak małe rowki prowadzące do maskowania otwartych kanałów profili paskami blachy aluminiowej 0.8x10 typ A39 10/ 17. Dane techniczne Ix,y = cm 4 Wx,y = 8.35 cm 3 Powierzchnia profilu = 8.55 cm 2 Ciężar = 2.3 kg/m Dane techniczne Ix,y = cm 4 Wx,y = cm 3 Powierzchnia profilu = cm 2 Ciężar = 3.1 kg/m Profil podstawowy 50x50 Standardowa długość 5000 mm A /5000 Standardowa długość 6000 mm A /6000 Profil ciężki 50x50 Standardowa długość 5000 mm MA1 1 00/5000 Standardowa długość 6000 mm MA1 1 01/6000 Profil podstawowy 50x50 Profil podstawowy 50x50 A / A01 1 R0/5000 A01 1 R / Dodatkowe obróbki Strony Profil ciężki 50x50 MA / Dodatkowe obróbki Strony KANYA

65 Profile bazy 50mm Profil frontowy 50x50 Typ A01 8 Profil narożny 50x50 Typ A01 7 Dane techniczne Ix = cm 4 Iy = cm 4 Wx = 8.15 cm 3 Wy = 7.55 cm 3 Powierzchnia profilu = 8.01 cm 2 Ciężar = 2.2 kg/m Profile narożne i frontowe znajdują zastosowanie tam, gdzie konieczne są zamknięte powierzchnie. Ponieważ po pierwsze zmontowana konstrukcja staje się optycznie spokojna, a po drugie do minimum redukuje możliwe do wystąpienia zabrudzenia. Dobudowywanie na zamkniętej powierzchni może być realizowane w ten sposób, że przewierca się życzoną stronę profila i płytkę z gwintem typu A wkłada z tyłu. Płytki te będą poprzez małe noski prowadzone w profilu. Dane techniczne Ix,y = cm 4 Wx,y = 6.76 cm 3 Powierzchnia profilu = 7.12 cm 2 Ciężar = 2.2 kg/m Profil frontowy 50x50 Standardowa długość 5000 mm A /5000 Profil narożny 50x50 Standardowa długość 5000 mm A /5000 Profil frontowy 50x50 A / Profil narożny 50x50 A / Dodatkowe obróbki Strony Dodatkowe obróbki Strony KANYA 63

66 Profile bazy 50mm Profil dwufrontowy 50x50 Typ A02 4 Profil kątowy 50x45 Typ A02 8 Do każdego rodzaju obudowy jak również do konstrukcji w większości z zamkniętymi ściankami i do użycia w eleganckiej formie. Dane techniczne Ix = cm 4 Iy = cm 4 Wx = 7.83 cm 3 Wy = 7.27 cm 3 Powierzchnia profilu = 7.39 cm 2 Ciężar = 2.0 kg/m Dane techniczne Ix,y = cm 4 Wx,y = 4.50 cm 3 Powierzchnia profilu = 6.40 cm 2 Ciężar = 1.7 kg/m Profil dwufrontowy 50x50 Standardowa długość 5000 mm A /5000 Profil kątowy 50x45 Standardowa długość 5000 mm A /5000 Profil dwufrontowy 50x50 A / Profil kątowy 50x45 A / Dodatkowe obróbki Strony Dodatkowe obróbki Strony KANYA

67 Profile bazy 50mm Profil frontowy do zabudowy 50x50 Typ A03 8 * * * Zrywany rowek Ten jednostronnie zamknięty profil konstrukcyjny ze zrywanym rowkiem umożliwia sprawne mocowanie elementów powierzchni, w szczególności trudnych w zastosowaniu paneli słonecznych. Zerwać rowek, o ile to konieczne ułożyć sznur uszczelniający, wsunąć element powierzchni i zmontować ramy. Prościej nie da się zrealizować stabilnej konstrukcji do mocowania płyt o grubości do 8 mm. Dane techniczne Ix = cm 4 Iy = cm 4 Wx = 8.07 cm 3 Wy = 7.89 cm 3 Powierzchnia profilu = 8.28 cm 2 Ciężar = 2.2 kg/m Profil frontowy do zabudowy 50x50 Standardowa długość 5000 mm A /5000 Profil frontowy do zabudowy 50x50 A / Dodatkowe obróbki Strony KANYA 65

68 Profile bazy 50mm Profil podstawowy 50x100 Typ A01 2 Dane techniczne Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 4.6 kg/m W normalnym przypadku ten profil podstawowy powinien być stosowany jako poprzeczka, lecz dzięki swojemu optymalnemu przekrojowi umożliwia wielorakie użycie. Profil podstawowy 50x100 Standardowa długość 5000 mm A /5000 Specjalna długość 6000 mm A /6000 Profil podstawowy 50x100 A / Dodatkowe obróbki Strony KANYA

69 Profile bazy 50mm Profil ciężki 50x100 Typ MA1 2 Podobnie jak profil podstawowy A01 2 profil ciężki stosowany jest jako poprzeczka, ale dzięki optymalnej nośności przy minimalnej wadze zastosowanie nie ma granic. Dane techniczne Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 5.3 kg/m Profil ciężki 50x100 Standardowa długość 5000 mm MA1 2 00/5000 Specjalna długość 6000 mm MA1 2 01/6000 Profil ciężki 50x100 MA / Dodatkowe obróbki Strony KANYA 67

70 Profile bazy 50mm Profil frontowy 50x100 Typ MA1 4 Dane techniczne Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 5.2 kg/m Profil frontowy 50x100 Standardowa długość 5000 mm MA1 4 00/5000 Specjalna długość 6000 mm MA1 4 01/6000 Profil z wszystkimi zaletami A01 2 i MA1 2, dodatkowo w dużej komorze można prowadzić różne media (powietrze, gaz, wodę, olej itp.) lub pasek przenośnika taśmowego. Zamknięty front zapobiega zabrudzeniom ale mimo to można stosować płytki z gwintem. Profil frontowy 50x100 MA / Dodatkowe obróbki Strony KANYA

71 Profile bazy 50mm Profil podstawowy 100x100 Typ MA2 5 Profil uniwersalny, który przede wszystkim jest stosowany w budowie maszyn. Jego zaletami są: wysoka wytrzymałość na zginanie optymalna wytrzymałość na skręcanie mała waga Dane techniczne Ix,y = cm 4 Wx,y = cm 3 Powierzchnia profilu = cm 2 Ciężar = 8.1 kg/m Profil podstawowy 100x100 Standardowa długość 5000 mm MA2 5 00/5000 Specjalna długość 6000 mm MA2 5 01/6000 Profil podstawowy 100x100 MA / Dodatkowe obróbki Strony KANYA 69

72 Profile bazy 50mm Profil ciężki 100x100 Typ MA1 5 Nadzwyczajnie wytrzymały profil, który jest wstawiany jako podpora, dźwigar lub także jako zwięczenie. Razem z profilem ciężkim 100 x 200 typ MA1 9 znakomicie nadaje się do budowy portali. Dane techniczne Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 9.5 kg/m Profil ciężki 100x100 Standardowa długość 5000 mm MA1 5 00/5000 Specjalna długość 6000 mm MA1 5 01/6000 Profil ciężki 100x100 MA / Dodatkowe obróbki Strony KANYA

73 Profile bazy 50mm Profil nośny 50x150 Typ MA1 3 Jak mówi sama nazwa profil ten dzięki doskonałym wartościom wytrzymało ściowym umieszcza się głównie przy wysokich obciążeniach, ale również jako profil oszczędny może znakomicie pełnić inne funkcje. Dane techniczne Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 7.1 kg/m Profil nośny 50x150 Standardowa długość 5000 mm MA1 3 00/5000 Specjalna długość 6000 mm MA1 3 01/6000 Profil nośny 50x150 MA / Dodatkowe obróbki Strony KANYA 71

74 Profile bazy 50mm Profil nośny 50 x 200 Optymalny profil do dużych portali i do stabilnych belek poprzecznych. Wraz z profilem MA1-9 można tworzyć solidne konstrukcje. Podobnie jak profil MA1-3 z powodu jego nośności, stosuje się go dla dużych obciążeń. Dane techniczne Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 8.84 kg/m Profil nośny 50x200 Standardowa długość 6000 mm MA1 6 01/6000 Profil nośny 50x200 MA / Dodatkowe obróbki Strony KANYA

75 Profile bazy 50mm Profil ciężki 100x200 Typ MA1 9 Do budowy portali z dużymi odstępami podpór lub wszędzie tam, gdzie przenosić muszą duże ciężary przy małym ugięciu. Dane techniczne Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 17.0 kg/m Profil ciężki 100x200 Standardowa długość 5000 mm MA1 9 00/5000 Specjalna długość 6000 mm MA1 9 01/6000 Profil ciężki 100x200 MA / Dodatkowe obróbki Strony KANYA 73

76 Profile bazy 40 mm Profil czterofrontowy Softline 40x40 Typ C10 0 Profil czterofrontowy Softline 40x80 Typ C10 3 * * * * * * * * Zrywany rowek * * Profile te stosuje się w technologii czystych pomieszczeń lub w zakresie artykułów spożywczych względnie wszędzie tam, gdzie są pożądane rowki zrywane i gładkie powierzchnie. A mimo to dzięki otwieranym rowkom są zagwarantowane wszystkie możliwości połączenia. * Do tego samego celu jak C10 0, jednak z większą stabilnością ze względu na wymiar 40x80mm. Dane techniczne Ix,y = 9.6 cm 4 Wx,y = 4.75 cm 3 Powierzchnia profilu = 5.97 cm 2 Ciężar = 1.6 kg/m Dane techniczne Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = 9.26 cm 3 Powierzchnia profilu = cm 2 Ciężar = 2.8 kg/m Profil czterofrontowy Softline 40x40 Dł. standardowa 5000 mm C /5000 Profil czterofrontowy Softline 40x40 C / Obróbki dodatkowe Strony Profil czterofrontowy Softline 40x80 Dł. standardowa 5000 mm C /5000 Profil czterofrontowy Softline 40x80 C / Obróbki dodatkowe Strony KANYA

77 Profile bazy 40 mm Profil czterofrontowy Softline 80x80 Typ C10 4 * * * * * * Ten lekki, kompletnie zamknięty profil o wymiarach 80x80 jest stosowany razem z 40x40 z 40x80 w serii profili Softline. w technice czystych pomieszczeń i przy aplikacjach estetycznych, gdzie nie są pożądane żadne rowki. Rowki można każdorazowo łatwo otworzyć w określonym punkcie zerwania. Można bez problemu stosować technikę łączenia firmy KANYA. Późniejsze zamykanie rowka jest nieefektywne i drogie. Częściowe otwarcie rowka nie jest więc problemem. W związku z tym można także zamontować w rowkach elementy powierzchniowe konstrukcji. * * * Zrywany rowek Dane techniczne Ix,y = cm 4 Wx,y = cm 3 Powierzchnia profilu = cm 2 Ciężar = 4.39 kg/m Profil czterofrontowy Softline 80x40 Stand. długość 5000 mm C /5000 Profil czterofrontowy Softline 80x40 C / Obróbki dodatkowe Strony KANYA 75

78 Profile bazy 40 mm Profil super lekki 40x40 Typ C03 1 Profil lekki 40x40 Typ C02 1 Lekkie profile pomagają zredukować koszty! Można realizować wytrzymałe konstrukcje o malej wadze. Dane techniczne Ix,y = 8.20 cm 4 Wx,y = 4.10 cm 3 Powierzchnia profilu = 4.90 cm 2 Ciężar = 1.3 kg/m Dane techniczne Ix,y = 9.35 cm 4 Wx,y = 4.67 cm 3 Powierzchnia profilu = 5.70 cm 2 Ciężar = 1.5 kg/m Profil super lekki 40x40 Standardowa długość 5000 mm C /5000 Profil lekki 40x40 Standardowa długość 5000 mm C /5000 Profil super lekki 40x40 C / Profil lekki 40x40 C / Obróbki dodatkowe Strony Obróbki dodatkowe Strony KANYA

79 Profile bazy 40 mm Profil podstawowy 40x40 Typ C01 1 Profil frontowy 40x40 Typ C01 8 neu A5024.tif Uniwersalny gotowy do wstawienia do konstrukcji każdego rodzaju. Profile bazy 40 są idealnym uzupełnieniem do tych bazy 20, 30 i 50. Ten profil podstawowy już sam jest nadzwyczajnie stabilny i ze względu na swoje gabaryty i wartości wytrzymałościowe trudno jest go zastąpić. Dane techniczne Ix,y = cm 4 Wx,y = 5.75 cm 3 Powierzchnia profilu = 7.29 cm 2 Ciężar = 2.0 kg/m Dane techniczne Ix = cm 4 Iy = cm 4 Wx = 5.78 cm 3 Wy = 5.83 cm 3 Powierzchnia profilu = 7.30 cm 2 Ciężar = 2.0 kg/m Profil podstawowy 40x40 Standardowa długość 5000 mm C /5000 Profil frontowy 40x40 Standardowa długość 5000 mm C /5000 Profil podstawowy 40x40 C / Profil frontowy 40x40 C / Obróbki dodatkowe Strony Obróbki dodatkowe Strony KANYA 77

80 Profile bazy 40 mm Profil narożny 40x40 Typ C01 7 Profil dwufrontowy 40x40 Typ C02 4 Częściowo zamknięte profile przekonują formą, mniej się brudzą i dają się wielokrotnie wstawiać. Dane techniczne Ix,y = 9.21 cm 4 Wx,y = 4.53 cm 3 Powierzchnia profilu = 5.56 cm 2 Ciężar = 1.5 kg/m Do wszelkiego rodzaju zabudowy, jak również do konstrukcji w większości z zamkniętymi ściankami i do użycia w eleganckiej formie. Dane techniczne Ix = 9.56 cm 4 Iy = 9.21 cm 4 Wx = 4.78 cm 3 Wy = 4.60 cm 3 Powierzchnia profilu = 5.69 cm 2 Ciężar = 1.5 kg/m Profil narożny 40x40 Standardowa długość 5000 mm C /5000 Profil dwufrontowy 40x40 Standardowa długość 5000 mm C /5000 Profil narożny 40x40 C / Profil dwufrontowy 40x40 C / Obróbki dodatkowe Strony Obróbki dodatkowe Strony KANYA

81 Profile bazy 40 mm Profil frontowy do zabudowy 40x40 Typ C02 2 Profil narożny do zabudowy 40x40 Typ C02 7 * * * * Rowek zrywany * Frontowe i narożne profile do zabudowy są wyposażone w rowki zrywane. Umożliwiają one zastosowanie elementów powierzchniowych w przedłużeniach frontu. Profile do wypełniania rowków wpustowych C39 63 znajdą Państwo na stronie 161. Dane techniczne Ix = 9.78 cm 4 Iy = 8.77 cm 4 Wx = 4.59 cm 3 Wy = 4.39 cm 3 Powierzchnia profilu = 6.08 cm 2 Ciężar = 1.64 kg/m Dane techniczne Ix,y = 9.25 cm 4 Wx,y = 4.58 cm 3 Powierzchnia profilu = 5.89 cm 2 Ciężar = 1.6 kg/m Profil frontowy do zabudowy 40x40 Długość standardowa 5000 mm C /5000 Profil frontowy do zabudowy 40x40 C / Obróbki dodatkowe Strony Profil narożny do zabudowy 40x40 Długość standardowa 5000 mm C /5000 Profil narożny do zabudowy 40x40 C / Obróbki dodatkowe Strony KANYA 79

82 Profile bazy 40 mm Profil kątowy 45 Typ C04 4 Profil kątowy 40x45 Typ C02 8 * * * Rowek zrywany Dla konstrukcji kątowych lub jako element kątowy dla usztywnień 45. Dane techniczne Ix = 8.46 cm 4 Iy = 9.11 cm 4 Wx = 3.01 cm 3 Wy = 3.44 cm 3 Powierzchnia profilu = 5.52 cm 2 Ciężar = 1.49 kg/m Ten profil kątowy C02 8 pozwala uzyskać eleganckie i łagodne zarysy i umożliwia uniwersalne użycie najróżniejszych konstrukcjach. Dane techniczne Ix,y = 6.30 cm 4 Wx,y = 2.70 cm 3 Powierzchnia profilu = 4.57 cm 2 Ciężar = 1.2 kg/m Profil kątowy 45 40x40 Standardowa długość 5000 mm C /5000 Profil kątowy 40x45 Standardowa długość 5000 mm C /5000 Profil kątowy 45 40x40 C / Profil kątowy 40x45 C /... Dodatkowe obróbki Strany Obróbki dodatkowe Strony KANYA

83 Profile bazy 40 mm Profil półokrągły 40x40 Typ C03 8 Stoły robocze, meble, witryny, ramy do obrazów, wszędzie tam gdzie przeszkadzające krawędzie są niepożądane. Dane techniczne Ix,y = 6.70 cm 4 Wx,y = 2.97 cm 3 Powierzchnia profilu = 4.90 cm 2 Ciężar = 1.3 kg/m Profil półokrągły 40x40 Standardowa długość 5000 mm C /5000 Profil półokrągły 40x40 C /... Obróbki dodatkowe Strony KANYA 81

84 Profile bazy 40 mm Profil lekki 40x80 Typ C02 3 Profil podstawowy 40x80 Typ C01 3 Te profile mogą służyć do przechowywania mediów, przenoszenia ciężarów, można wykonywać w nich gwinty i wiele więcej. Dzięki temu oferują możliwość idealnego rozwiązywania indywidualnych problemów. Dodatkowo można je łączyć z systemami 20, 30 oraz 50 i dlatego przy użyciu tych profili konstrukcyjnych można w prawdziwym tego słowa znaczeniu, budować. Dane techniczne Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = 8.85 cm 3 Powierzchnia profilu = cm 2 Ciężar = 2.8 kg/m Dane techniczne Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 3.7 kg/m Profil lekki 40x80 Standardowa długość 5000 mm C /5000 Profil podstawowy 40x80 Standardowa długość 5000 mm C /5000 Profil lekki 40x80 C / Profil podstawowy 40x80 C / Obróbki dodatkowe Strony Obróbki dodatkowe Strony KANYA

85 Profile bazy 40 mm Profil frontowy 40x80 Typ C01 5 Profil lekki 40x120 Typ C03 9 Jak wszystkie częściowo zamknięte profile. Wszędzie tam gdzie muszą być mini - malizowane zanieczyszczenia. Lekki profil 40x120 jest stosowany jako korzystny finansowo profil konstrukcyjny Dane techniczne Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = 8.60 cm 3 Powierzchnia profilu = 9.76 cm 2 Ciężar = 2.6 kg/m Dane techniczne Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 3.99 kg/m Profil frontowy 40x80 Standardowa długość 5000 mm C /5000 Profil lekki 40x120 Długość standardowa 5000 mm C /5000 Profil frontowy 40x80 C / Profil lekki 40x120 C / Obróbki dodatkowe Strony Obróbki dodatkowe Strony KANYA 83

86 Profile bazy 40 mm Profil nośny 40x120 Typ C01 9 Profil C01 9 wykazuje przy nieco mniejszym obciążeniu równe właściwości porównywalne z profilem nośnym 50x150 MA1 3. Dane techniczne Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 5.3 kg/m Profil nośny 40x120 Standardowa długość 5000 mm C /5000 Specjalna długość 6000 mm C /6000 Profil nośny 40x120 C / Obróbki dodatkowe Strony KANYA

87 Profile bazy 40 mm Profil nośny 40x160 Typ C02 9 Profil dający się wstawiać wielostronnie, szczególnie przy konstrukcjach o dużych obciążeniach i rozpiętościach. Może być używany także jako profil prowadzący dla różnych mediów. Dane techniczne Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 7.0 kg/m Profil nośny 40x160 Standardowa długość 5000 mm C /5000 Specjalna długość 6000 mm C /6000 Profil nośny 40x160 C / Obróbki dodatkowe Strony KANYA 85

88 Profile bazy 40 mm Profil kątowy 80x80x40 Typ C01 6 Dane techniczne Ix,y = cm 4 Wx,y = cm 3 Powierzchnia profilu = cm 2 Ciężar = 5.3 kg/m Do wysokoobciążonych ram maszyn i aparatów pracujących z uwzględnieniem oszczędności przestrzeni dobre roz - wiązanie za najkorzystniejszą cenę. Profil kątowy 80x80x40 Standardowa długość 5000 mm C /5000 Profil kątowy 80x80x40 C / Obróbki dodatkowe Strony KANYA

89 Profile bazy 40 mm Profil podstawowy 80x80 Typ C01 4 Profil lekki 80x80 Typ C03 4 Wkładka gwintowana Dane techniczne Ix,y = cm 4 Wx,y = cm 3 Powierzchnia profilu = cm 2 Ciężar = 6.0 kg/m Profile przeważnie stosowane jako podpory, ale także jako poprzeczki przy wyższych obciążeniach i naturalnie bardzo dobrze nadające się jako zbiornik mediów. Duża powierzchnia wewnętrzna może być wykorzystywana jako prowadzenie ciężar ków równoważących przeciwciężar. Profil do realizacji różnorakich pomysłów konstruktorów. Dane techniczne Ix,y = cm 4 Wx,y = cm 3 Powierzchnia profilu = cm 2 Ciężar = 4.4 kg/m Profil podstawowy 80x80 Standardowa długość 5000 mm C /5000 Speciální délka 6000 mm C /6000 Profil podstawowy 80x80 C / Obróbki dodatkowe Strony Profil lekki 80x80 Standardowa długość 5000 mm C /5000 Speciální délka 6000 mm C /6000 Profil lekki 80x80 C / Obróbki dodatkowe Strony KANYA 87

90 Profile bazy 40 mm Profil nośny 80x120 Typ MC1 2 Uniwersalny profil z optymalnymi wartościami statycznymi do budowy portali i ogólnie konstrukcji o dużych obciążeniach. Dane techniczne Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 8.40 kg/m Profil nośny 80x120 Standardowa długość 5000 mm MC1 2 00/5000 Speciální délka 6000 mm MC1 2 01/6000 Profil nośny 80x120 MC / Obróbki dodatkowe Strony KANYA

91 Profile bazy 40 mm Profil ciężki 80x160 Typ MC1 9 Profil może przyjąć duże obciążenie w budowie portali i ogólnie w konstrukcjach pod dużym obciążeniem lub dużą długością nośną. Dane techniczne Ix = cm 4 Iy = cm 4 Wx = cm 3 Wy = cm 3 Powierzchnia profilu = cm 2 Ciężar = 11.0 kg/m Profil ciężki 80x160 Standardowa długość 5000 mm MC1 9 00/5000 Specjalna długość 6000 mm MC1 9 01/6000 Profil ciężki 80x160 MC /... Obróbki dodatkowe Strony KANYA 89

92 Profile bazy 30 mm Profil czterofrontowy Softline 30x30 Typ B10 0 Profil super lekki 30x30 Typ B03 1 * * * * * Zrywany rowek Te lekkie i tanie a jednak stabilne profile można uniwersalnie stosować w lekkich konstrukcjach. Można bez problemów realizować obudowy kryjące, urządzenia ochronne, nadbudówki laboratorium i mniejsze konstrukcje. Dane techniczne Ix,y = 3.30 cm 4 Wx,y = 2.20 cm 3 Powierzchnia profilu = 3.57 cm 2 Ciężar = 0.96 kg/m Dane techniczne Ix,y = 2.63 cm 4 Wx,y = 1.76 cm 3 Powierzchnia profilu = 2.62 cm 2 Ciężar = 0.7 kg/m Profil czterofrontowy Softline 30x30 Standardowa długość 5000 mm B /5000 Profil super lekki 30x30 Standardowa długość 5000 mm B /5000 Profil czterofrontowy Softline 30x30 B / Profil super lekki 30x30 B / Dodatkowe obróbki Strony Dodatkowe obróbki Strony KANYA

93 Profile bazy 30 mm Profil lekki 30x30 Typ B02 1 Profil ciężki 30x30 Typ MB1 1 Bardziej wytrzmały od profila lekkiego, pozwala swobodnie konstruować wózki pomocnicze, stelaże maszyn, konstrukcje nośne itp. Dane techniczne Ix,y = 2.95 cm 4 Wx,y = 1.97 cm 3 Powierzchnia profilu = 3.27 cm 2 Ciężar = 0.9 kg/m Dane techniczne Ix,y = 3.82 cm 4 Wx,y = 2.54 cm 3 Powierzchnia profilu = 4.10 cm 2 Ciężar = 1.1 kg/m Profil lekki 30x30 Standardowa długość 5000 mm B /5000 Profil ciężki 30x30 Standardowa długość 5000 mm MB1 1 00/5000 Profil lekki 30x30 B / Profil ciężki 30x30 MB / Dodatkowe obróbki Strony Dodatkowe obróbki Strony KANYA 91

94 Profile bazy 30 mm Profil frontowy 30x30 Typ B03 2 Profil frontowy do zabudowy 30x30 Typ B02 2 Lekkie podstawy maszyn, urządzenia ochronne, osłony bezpieczeństwa itp. Poprzez profil frontowy do zabudowy powierzchnie wypełniające takie jak warstwowe, akrylowe, szklane lub do grub. 4 mm pełne płyty z tworzywa sztucznego można zamocowywać bezpośrednio w małym rowku. Dane techniczne Ix = 2.85 cm 4 Iy = 2.83 cm 4 Wx = 1.90 cm 3 Wy = 1.83 cm 3 Powierzchnia profilu = 3.10 cm 2 Ciężar = 0.8 kg/m neu A6033.tif Dane techniczne Ix = 2.93 cm 4 Iy = 2.76 cm 4 Wx = 1.93 cm 3 Wy = 1.84 cm 3 Powierzchnia profilu = 3.18 cm 2 Ciężar = 0.9 kg/m Profil frontowy 30x30 Standardowa długość 5000 mm B /5000 Profil frontowy do zabudowy 30x30 Standardowa długość 5000 mm B /5000 Profil frontowy 30x30 B / Profil frontowy do zabudowy 30x30 B / Dodatkowe obróbki Strony Dodatkowe obróbki Strony KANYA

95 Profile bazy 30 mm Profil narożny 30x30 Typ B02 3 Profil narożny do zabudowy 30x30 Typ B01 3 Konstruowanie miejsc pracy,wózków do urządzeń i lekkich konstrukcji. Z dwóch stron posiada zamknięte powierzchnie, które nadają estetyczny wygląd. Dodatkowe małe rowki umożliwiają łatwe montowanie blach lub płyt warstwowych jako elementów obudowujących. Dane techniczne Ix,y = 2.70 cm 4 Wx,y = 1.75 cm 3 Powierzchnia profilu = 2.95 cm 2 Ciężar = 0.8 kg/m Dane techniczne Ix,y = 2.70 cm 4 Wx,y = 1.75 cm 3 Powierzchnia profilu = 2.98 cm 2 Ciężar = 0.8 kg/m Profil narożny 30x30 Standardowa długość 5000 mm B /5000 Profil narożny do zabudowy 30x30 Standardowa długość 5000 mm B /5000 Profil narożny 30x30 B / Profil narożny do zabudowy 30x30 B / Dodatkowe obróbki Strony Dodatkowe obróbki Strony KANYA 93

96 Profile bazy 30 mm Profil dwufrontowy 30x30 Typ B02 4 Profil półokrągły 30x30 Typ B01 8 Do wszelkiego rodzaju obudów jak również do konstrukcji w większości z zamkniętymi ściankami i tam godzie ważny jest estetyczny wygląd. Profil do budowy mebli, witryn i innych obiektów, w których wystające kanty nie są przewidziane lub niepotrzebne. Dane techniczne Ix = 2.73 cm 4 Iy = 2.74 cm 4 Wx = 1.82 cm 3 Wy = 1.83 cm 3 Powierzchnia profilu = 2.91 cm 2 Ciężar = 0.8 kg/m Dane techniczne Ix,y = 2.57 cm 4 Wx,y = 2.02 cm 3 Powierzchnia profilu = 2.91 cm 2 Ciężar = 0.8 kg/m Profil dwufrontowy 30x30 Standardowa długość 5000 mm B /5000 Profil półokrągły 30x30 Standardowa długość 5000 mm B /5000 Profil dwufrontowy 30x30 B / Profil półokrągły 30x30 B / Dodatkowe obróbki Strony Dodatkowe obróbki Strony KANYA
