1 Fives Cail o projekcie Bogazliyan Temat Kampania 2012/2013 w Bogazliyan, w Turcji, liczby i korzyści wynikające z zastosowania technologii Fives Cail z bliższym spojrzeniam na zagadnienie ciągłej krystalizacji i wielorurowej suszarni cukru. Sporządzono na konferencję STC 2014 w Zakopanem opracował Alain Thiebaut Ce document est la propriété exclusive de FIVES CAIL. Il ne peut être ni copié ni communiqué à des tiers sans autorisation 12/05/2014

2 Dane z cukrownu Bogazliyan Kampania 2012 / 2013 Ce document est la propriété exclusive de FIVES CAIL. Il ne peut être ni copié ni communiqué à des tiers sans autorisation Zakopane - May 2014

3 Prezentacja wyników Bogazliyan Gwarantowane parametry kontraktowe (2007) 1. Przerób : t/d, osiągnięto w ciągu 10 dni t/d 2. Wydajność ( w zależności od czystości soku dyfuzyjnego i zawartości cukru) 3. Jakość cukru 4. Zużycie pary :250 kg/t krajanki +- 5%, maximum 262,5 kg/t, osiągnięto 254 kg/t 5. Zużycie energii elektrycznej: 25 kwh/t krajanki +- 5%, osiągnięto 19,17 kwh/t Kampania 2012/ ton buraków przerobionych w 81,5 dni kampanii ton cukru ton melasu 3

4 Prezentacja wyników Bogazliyan Kampania 2012/2013 Najlepszy wynik tb/d (dzień31) ton cukru (dzień 31) 486 t melasu ( dzień 42) Średnio tb/d Średnio ton cukru Średnio 394 ton melasu 4

5 Prezentacja wyników Bogazliyan Kampania 2012/2013 Przerobiono buraków t Zawartość cukru 17,14 % Wyprodukowano cukru ton Wydajność 15,35 % t.j.. 89,56 % Cukier w melasie 1,49 % t.j % Straty w wysłodkach 0,25 % t.j. 1,44% Strat w błocie 0,01 % t.j. 0,06% Nieoznaczone 0,04 % t.j. 0,26% 5

6 Prezentacja wyników Bogazliyan Kampania 2012/2013 Energia elektryczna wyprodukowana dla cukrowni kwh 18,20 kwh na tonę krajanki ( gwarantowane 25 kwh) Para wyprodukowana dla cukrowni tons 241,56 kg na tonę krajanki ( gwarantowane 250 kg) 6

7 NOWA CUKROWNIA BURACZANA BOGAZLIYAN: NOWE REFERENCJE W NAJNOWOCZEŚNIEJSZEJ TECHNOLOGII Ce document est la propriété exclusive de FIVES CAIL. Il ne peut être ni copié ni communiqué à des tiers sans autorisation Zakopane - May 2014

8 BOGAZLIYAN PROJEKT W 3D 8

9 BOGAZLIYAN: PODSTAWOWE DANE KONTRAKTOWE KLIENT: KAYSERI SEKER FABRIKASI (Istniejąca Kayseri cukrownia FCB in 1955) KONSORCJUM: OEP (Joint Venture OYAK / EKON / PROKON) FIVES CAIL & MAGUIN DATA PODPISANIA: 25/02/05 WEJŚCIE KONTRAKTU W ŻYCIE: 1 Lipica 2005 PRZERÓ: TB/D ( wyposażenie na TB/D) Najlepszy wynik tb/d (dzień 31) w kampanii 2012/2013 CUKIER: EC N 2 DOSTAWA: 17 miesięcy 9

10 BOGAZLIYAN: POŁOŻENIE CUKROWNI W TURCJI BOGAZLIYAN (39.12N / E) Cukier w Turcji (03/04) - Produkcja cukru: 1.9 MT (12 największy producent) - Eksport cukru: 0.23 MT - Konsumpcja: 28.1 kg/głowę - 32 Cukrownie (26 Tureckich cukrowni Inc) 10

11 BOGAZLIYAN: PODZIAŁ ZADAŃ WKONSORCJUM O.E.P. F.C. MAGUIN Prace budowlane Montaż Kotły /T.G. Cześć elektr. Eqpts Część lokalna Oczyszczanie ścieków Dodatkowe obiekty Oczyszczanie soku Wyparki opadowe Produktownia (3 jednostki z CVP) Suszenie cukru Kond. cukru Magazynowanie cukru Wspomaganie technologiczne Przyjęcie buraków Suchy rozładunek Płukanie buraków Krojenie buraków Dyfuzja wieżowa Prasy wysłodkowe Piec wapienny Wapniarnia 11

12 BOGAZLIYAN: PRZEBIEG REALIZACJI PROJEKTU Finansowanie / Wspólfin. Wejście w życie Rozpoczęcie 11/2006 Zawarcie kontraktu 1/07/ miesięcy! Oferta Wybór dostawcy O.E.P. / FC / Maguin 22/12/ & 02/ /02/2005 Kontratowe & Techniczne Negocjacje w Kayseri Przetarg 08/ /10/ /11/2004 Spotkanie techniczne Klient/Konsorcjum w Kayseri 12

13 BOGAZLIYAN: PLAN GENERALNY BOGAZLIYAN Cukrownia Turkey TB/D FC zakres Oczyszcz.ścieków Laboratorium Rozładunek Krajalnice Spławianie Magazyn cukru pakowanego Silos cukru Wapni arnia Dyfuzja Prasy wysłodków 13

14 BOGAZLIYAN: WIDOK OGÓLNY (GRU 2006) 14

15 BOGAZLIYAN : OCZYSZCZANIE SOKU A CVP CaO Zbiornki dojrzewania CO2 CaO CaO Sok surowy Defekacja Wapno 1 saturacja CIŚŃ. FILTRY Cyrkulacja gęstwy Filtrat do wapniarni Filtrat do zbiorników Błoto CO2 ODWAPNIANIE 2 filtracja 2 saturacja Na wyparkę 15

16 BOGAZLIYAN: CHOQUENET EXOFALC FILTRY 16

17 BOGAZLIYAN:OCZYSZCZANIE SOKU FIVES CAIL Fives Cail -Grudzień 2007 (revision) 17

18 BOGAZLIYAN: STACJA WYPARNA: 5 STOPNI FC OPADAJĄCA WARSTEWKA 2 T.G. H.P. Para Do skrapl. Sok gęsty do klarowania 5 Wymienników plytowych Zbiornik soku rzadkiego 5000 m m m m m 2 Fives Cail - Grudzień 2007 (revision) 18

19 BOGAZLIYAN: WYPARKI OPADOWE FIVES CAIL Fives Cail Grudzień 2007 (revision) 19

20 BOGAZLIYAN: TB/D: PRODUKTONIA Do skraplaczy A B C CVP 225 m 3 CVP 2 x 125 m 3 Wielorurowa susz.cukru cmulti tubes sugar Dryer 5 x ZUKA 2250 To LS3 4 x FC x FC x FC 1550 Do Mel. Sok gęsty 20

21 BOGAZLIYAN: WARNIKI CIĄGŁE FIVES CAIL CVPS Fives Cail - Grudzień 2007 (revision) 21

22 BOGAZLIYAN: WIRÓWKI PERIODYCZNE ZUKA 2250 Fives Cail - Grudzień 2007 (revision) 22

23 BOGAZLIYAN: WIRÓWKI CIĄGŁE FC 1550 Fives Cail - Grudzień 2007 (revision) 23

24 BOGAZLIYAN: WILORUROWA SUSZARKA CUKRU 24

25 BOGAZLIYAN: SKŁADOWANIE I PAKOWANIE CUKRU Silos cukru luzem T 25 / 50 kg Pakowanie BIG BAGS Magazyn T Fives Cail - Grudzień 2007 (revision) 25

26 BOGAZLIYAN: MAGAZYN CUKRU Fives Cail - Grudzień 2007 (revision) 26

27 BOGAZLIYAN : POSTĘP PRAC I UROCZYSTOŚĆ OTWARCIA 15 Październik Listopada 2006 Otwarcie Dostawa buraków : 8 Listopada2006 Fives Cail - December 2007 (revision) 27

28 Wielorurowa suszrka Fives Cail Najlepsza technologia dla suszenia cukru i zachowania kryształów Ce document est la propriété exclusive de FIVES CAIL. Il ne peut être ni copié ni communiqué à des tiers sans autorisation Zakopane - May 2014

29 Prezentacja wielorurowej suszarni Fives Cail Przypomnienie zasad suszenia kryształów Opis wielorurowej suszarni Fives Cail Opis ogólny Kilka danych technologicznych Zakres Porównanie wielorurowej suszarni Fives Cail z innymi technologiami Referencje 29

30 Suszenie cukru Zezwala na wentylowanie cukru Zapewnia swobodny przepływ cukru Chroni jakość kryształów Nie ma degradacji mikrobiol. 30

31 Suszenie cukru Informacje ogólne Rozpuszczalny cukier krystalizuje w systemie jednoskośnym formowania hemimorficznych kryształów Otwarta struktura pozwala wbudować H 2 O,w kształt kryształu. Mamy dwa typy wody w kryształach cukru: Wilgoć wbudowana Wilgoć powierzchniowa Będzie kierowana przez suszenie «Wolna» woda może być usunięta w suszarni «Uwięzienie» («związanie») wody prze utworzenie warstwy amorficznej cukru uwalniana podczas dojrzewania 31

32 Suszenie cukru Informacja ogólna Transfer molekuł wody zależy od (RH powietrza E.R.H cukru) 1 (RH powietrze E.R.H 2 cukier) < 0 (RH powietrze E.R.H cukier) > 0 Aby zapewnić skuteczne suszenie cukru RH otaczającego powietrza musi być «niższa» i nigdy wyższa ERH Suszenie cukru Max RH powietrze 60% Nawilżanie cukru ERH cukru (T C) = ciśnienie pary wody w cukrze / ciśnienie pary wodnej czystej wody 32

33 Opisanie wielorurowej suszarni cukru Fives Cail Wlot gorącego powietrza Hot Air inlet Wlot zimnego powietrza Wylot mieszanego powietrza Wejście wilgotnego cukru Bogazliyan Wyjście cukru suchego 33

34 Opis multirurowej suszarni Fives Cail Powietrze chłodzące 15 C, RH% 60% 50 mg/nm 3 Cell division baffles Suszenie: Współprąd Powietrze - cukier Chłodzenie: Przeciwprąd powietrze - cukier Powietrze mieszane Powietrze suszące 85 C Suchy cukier 30 C, H% 0, 04 % 34

35 Opis wielorurowej suszarni cukrufives Cail Wnętrze Jednorurowe wejście cukru Skrzynia powietrza wychodzącego mieszanago Skrzynia wpustowa powietrza chłodzocągo Napęd i ułożyskowanie napędu Skrzynia wpustowa powietrza gorącego 35

36 Opis wielorurowej suszarni cukru Fives Cail transfer - droga cukru Rynna zbiorcza Podwójny próg Przepust Przepust Tarcza wału 36

37 Wielorurowa suszarka cukru Podstawowe parametry eksploatacyjne Niektóre dane eksploatacyjne: Prędkość powietrza: 1,5 do 2 m/s w zależności od rozkładu wielkości cukru Zależności przepływu powietrza: 0,5 T powietrza przez T cukru (suszenie) 1 T powietrza przez T cukru (chłodzenie) Czas retencji cukru : 7 do 9 minut (suszenie) i 6 do 8 minut (chłodzenie) Szybkość obrotów suszarni: 4 to 6 rpm 37

38 Słowo o ścieraniu cukru w suszarni Ścieranie kryształów cukru może być spowodowane przez : 1 Normalne i styczne zderzenia o ścianki poruszających się kryształów Kryształy cukru o nieregularnych kształtach są szczególnie wrażliwe na te zderzenia + 2 Zderzenia cząstka - cząstka Projekt konstrukcji suszarki musi zabezpieczać kryształy przed ścieraniem 38

39 Wielorurowa suszarnia Fives Cail Porównanie z innymi technologiami Jednorurowe cylindryczne Wlot suchego powietrza Wlot zimnego powietrza Suszenie współprądowe Chłodzenie przeciwprądowe Skrzynia wylotu mieszanego powietrza 39

40 Wielorurowa suszarnia Fives Cail Porównanie z innymi technologiami Jednorurowa + Złoże fluialne Wlot wilgotnego cukru Wlot suchego powietrza Wlot powietrza chłodzącego Wyjście suchego cukru 40

41 Wielorurowa suszarnia Fives Cail Porównanie z innymi technologiami Jakość produktu (wilgotność) Jakość produktu ( w kategoriach końcowej wilgotności ) są podobne Jakość produktu (granulacja) W suszarni Fives Cail nie ma zderzeń (lub mało) cząstka- cząstka W suszarni Fives Cail wysokość rynien jest niska, uderzenia podczas ruchu są małe 41

42 Wielorurowa suszarnia Fives Cail Porównanie z innymi technologiami Zwartość i prostota instalacji Instalacja suszarki wielorurowej jest zwarta i prosta( mniej rur) Serwisowanie Złoże fluidalne wymaga intensywnego serwisowania Napęd suszarki jednorurowej wymaga intensywnego serwisowania z wysokim ryzykiem uszkodzenia 42

43 Wielorurowa suszarnia Fives Cail Porównanie z innymi technologiami Zużycie energii + +? - Wielorurowa suszarnia posiada napęd z tylko jedną przekładnią. (z VFD) Rozkład cukru w każdej rurze pozwala na doskonałe wyważenie urządzenia Złoże fluidalne wymaga większego zużycia energii na unoszenie kryształów cukru.

44 Wielorurowa suszarnia Fives Cail Porównanie z innymi technologiami Podatność na zmiany - Elastyczność Złoże fluidalne jest bardzo wrażliwe na jakość produktu (CV i MA) podczas gdy suszarka wielorurowa zapewnia pewne i stabilne działanie dla akceptowalnych zmian jakości cukru Ustawienie złoża fluidalnego jest bardziej skomplikowane niż ustawienie suszarki wielorurowej. 44

45 Wielorurowa suszarnia Fives Cail Porównanie z innymi technologiami Jakość produktu (H%) Jakość produktu(gran.) Zwartość i prostota instalacji Serwisowanie Zużycie energii Podatność na zmiany + + +?

46 Wielorurowa suszarka Fives Cail Zestawienie zalet Technologiczne Dobra jakość cukru(h%) Dobra jakość cukru( rozkład granulacji) Mechniczne, eksploatacja Wytrzymałość, proste serwisowanie Rozwiązanie elastyczne Energia i środowisko Niskie zużycie energii Obniżenie wpływu na środowisko (energy imprint) Koszty Zwarta instalacja Prostota instalacji 46

47 Suszrka wielorurowa Fives Cail - Zakres Nazwa Wielkość Rura suszenia średnica (mm) Rura chłodzenia średnica (mm) Odległość między łożyskami (m) Szerok ość (m) Materiał Wydajność (tp/h) MultiTube 40x50 40x50x CS lub SS MultiTube 50x60 50x60x CS lub SS MultiTube 60x80 60x80x CS lub SS MultiTube 70x100 70x100x CS lub SS MultiTube 80x120 80x120x CS lub SS

48 Szuranie wielorurowe Fives Cail Referencje Vic/Aisne Bogazliyan Coruche Ponad 100 obiektów dla CUKRU BURACZANEGO I TRZCINOWEGO

49 Warniki ciągłe Fives Cail Technologia lepszej krystalizacji Ce document est la propriété exclusive de FIVES CAIL. Il ne peut être ni copié ni communiqué à des tiers sans autorisation Zakopane - May 2014

50 Prezentacja warnika ciągłego Fives Cail Historia ciągłych warników Fives Cail Opis ciągłych warników Fives Cail : Opis ogólny Konstrukcja komory grzejnej Sterowanie Obszar zastosowania Porównanie warników ciągłych Fives Cail i warników periodycznych Referencje 50

51 Historia warników ciągłych 1932 Pierwszy patent na warniki ciągłe wydany przez Werkspoor 1967 Fives-Lille Cail sprzedaje z sukcesem pierwszy warnik ciągły do cukrowni Nassandres sugar factory in France Pierwszy warnik ciągły z przegrodami, komorą grzejną i płaszcz ze stali stopowej dostarczony był do rafinowania cukru celem otrzymani cukrzycy o wysokiej czystości. Następnie płaszcz produkowano ze stali kortenowskiej 51

52 Historia warników ciągłych 1978 «FCB» W warnikach ciągłych zastosowano pierścienie Pojemność warników ciągłych może osiągnąć 100 m Kształt cylindryczny ciągłego warnika «Fives Cail» był zmieniony na płaszcz o dnie w kształcie litery W Fives Cail Design Fives Cail Design 52

53 Historia warników ciągłych Powiększanie objętości CCTR : Warnik okrągły CCTW : pojedynczy warnik z W CCTD : podwójny warnik z W CCTXX? Pojemność 50 m m m m m 3?? m xx? 53

54 Opis warnika ciągłego Fives Cail 54

55 Warnik ciągłyfives Cail Opis ogólny Kopuła wylotu pary Wlot pary Drzwi Rozdzielenie klarówki Wlot pary Frettes Przegrody dzielące Spust cukrzycy Luk Wyjście cukrzycy Osłony Kopuła parowa 55

56 Warnik ciągły Fives Cail Ogólnie- Schemat obiegu Wlot magmy Wylot cukrzycy Górny pasaż cukrzycy massecuite Dolny pasaż cukrzycy odprowadzenie Cyrkulacja pary Pojedyńczy warnik 13 komór o zmiennej objętości: ]4 komory : objętość V 8 komory : objętość 2 V 1 komory : objętość 4 V 56

57 Warnik ciągły Fives Cail z poziomymi rurkami - komora grzejna Wzmocnienie cyrkulacji cukrzycy CCT R CCT W Pochylenie wiązki Szeroki pasaż recyrkulacji Zmniejszone obciążenie hydrostatyczne 57

58 «Fives Cail» Warnik ciągły z poziomymi rurkami - Elastyczność «Fives Cail» warnik ciągły z poziomymi rurkami posiada wielką elastyczność eksploatacyjną Warnik ciągły«fives Cail» posiada możliwości modernizacyjne 70% 100% Powierzchnia wymiany ciepła i pojemność eksploatacyjna może być zmieniana 58

59 «Fives Cail» Warnik ciągły z poziomymi rurkami - Elastyczność Warnik ciągły «Fives Cail» może mieć podwójne wykonanie 11 komory ze zmienną pojemnością dla każdej ½ warnika 4 komory : objętość V 6 komory : objętość 2V 1 komory : objętość 4V Podłużne przegrody dzielące Każde ½ warnika może mieć oddzielny bieg umożliwiając łatwe serwisowanie lub podwójną pracę. 59

60 Warnik ciągły«fives Cail & Fives fletcher» sterowanie Oryginalny system sterowania warnika ciągłego Fives Cail Dla pierwszych warników ciągłych sterowanie wykonywano przez pomiary temperatury Następnie poprzez pomiar przewodności Teraz sterowanie odbywa się poprzez pomiar wydatku kondensatu 6 Regulacja pętli «klarówka» Proponuje się alternatywny system sterowania Sterowanie przez pomiar Brix (przewodność i mikrofale) sterowanie predykcyjne 1 «Liquor» loop regulation per cell Sterowanie «Feed-Back» Monotrac sonda Hydrotrac sonada 60

61 Warnik ciągły «Fives Cail» Czyszczenie komór przegród 10 min Częstotliwość stosownie do czystości Woda myjąca temp. 65 C Para Pakiet Warnik ciągły 30 s każde 5 min Czyszczenie przegród 61

62 Warnik ciągły Fives Cail Porównanie z warnikiem periodycznym 62

63 Warnik ciągły Fives Cail Porównanie z warnikiem periodycznym Stabilność warunków eksploatacyjnych Istotną cechą działania CVP jest ciągłość Nie ma strat czasu produkcyjnego wynikających z przerw towarzyszących gotowaniu periodycznemu. Pobór pary przez stację wyparną jest bardziej stabilny dla CVP Wydajność objętościowa + - Eksploatacja CVP ciągła przy pełnej projektowanej objętości Stosunek rzeczywistego czasu przebywania kryształów1.4 do 1.8 dla CVP (1 dla warnika periodycznego) Bardziej efektywne wykorzystanie zainstalowanej objętości dla CVP. 63

64 Warnik ciągły Fives Cail Porównanie z warnikiem periodycznym Jakość produktu Niski poziom cukrzycy zapewnia dobrą cyrkulację cukrzycy w CVP + - Zapewnienie płynnego, regularnego i szybkiego wzrostu kryształów. Niski czas przebywania w CVP i niższe temperatury pary mniejsza degradacja, zabarwienie i straty cukru. Prostota działania i obsługi + - Sterowanie gotowaniem w CVP może by w pełni zautomatyzowane Minimalne wymogi odnośnie nadzoru operatorskiego. Technologicznie prostsze gotowanie w CVP niż w warniku periodycznym 64

65 Warniki ciągłe Fives Cail Porównanie z warnikami periodycznymi Elastyczność + - Elastyczność w eksploatacji jest dobra tak dla ciągłych jak i dla warników periodycznych Możliwa eksploatacja połowy CVP w podwójnym CVP, (podczas czyszczenia drugiej połowy). Koszty inwestycyjne instalacji & Oszczędność miejsca Koszty inwestycyjne instalacji są niższe dla CVP Koszty inwestycyjne szacowane są na około 2/3 kosztów warnika - periodycznego % powierzchni potrzebnej dla warników periodycznych potrzebne jest dla równoważnych warników ciągłych. Możliwa jest instalcja w pełni zautomatyzowanego warnika CVP na zewnątrz.. 65

66 Warnik ciągły Fives Cail Porównanie z warnikiem periodycznym Oszczędność pary Zużycie pary mniejsze dla CVP, T może być zmniejszona Niższy poziom cukrzycy ponad komorą grzejną dla CVP Niższe ciśnienie hydrostatyczne CVP. Stosunek powierzchni grzejnej do objętości S/V wyższy w CVP (10 Nie ma zbędnego przeparowania CVP. Nie ma dodatkowego strumienia wody i/ lub zużycia energii elektr. na mieszadło 66

67 Warnik ciągły Fives Cail Porównanie z warnikiem periodycznym Stałość eksploatacji - - Wydajność objętościowa Jakość produktu ++ -? Prostota działania i obsługi + - Elastyczność ++ - Koszty inwestycyjne instalacji & oszczędność miejsca Oszczędność pary

68 Warnik ciągły Fives Cail Zestawienie zalet Technol ogia Niska zmienność współczynników(cv) Dobre obrobienie cukrzycy Niskie obciążenie hydrostatyczne Optymalizacja siły napędowej Słabe zabarwienie Niskie straty w cukrze W oparach nie ma cukru Intensyfikacja cyrkulacji cukrzycy Mechaniczne zalety, eksploatacja Energia i środowisko Wytrzymały, bezpieczny i w 100% zautomatyzowany Rozwiązania elastyczne i modernizowalne level» steam performance stabilne pobieranie prób Redukcja imprintu energetycznego Koszty Zwarta instalacja Możliwe korzyści z kogeneracji 68

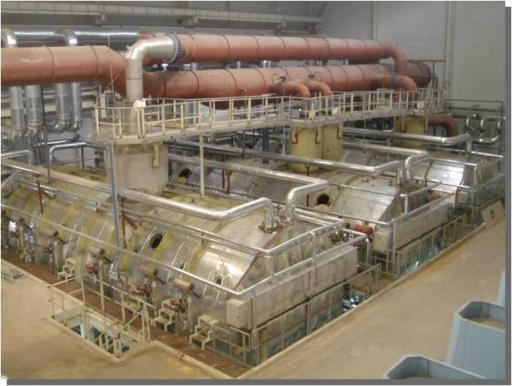

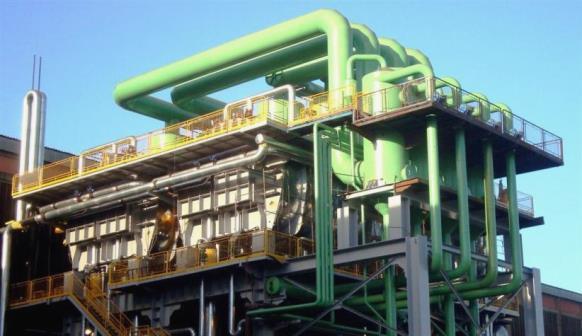

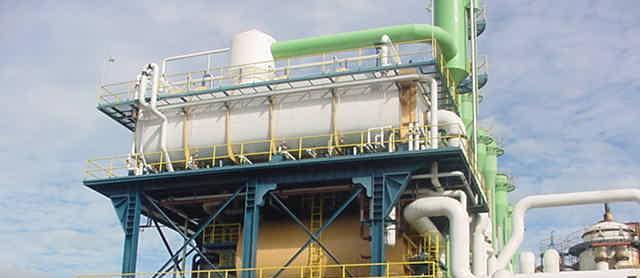

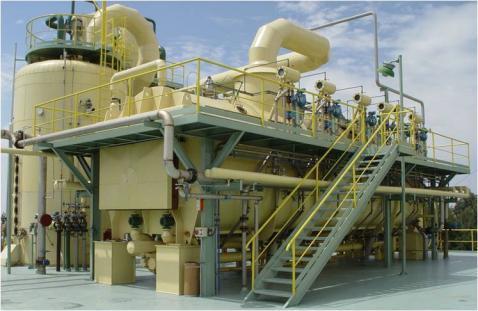

69 Fives Cail Continuous Vacuum Pan Referencje Branco Peres - Brasil Ledesma Argentina Bogazylian - Turkey Barra Bonita Brazil Alta Foresta- Brasil

70 Fives Cail i Polimex-Cekop-Moder Zapraszamy do Bogazliyan Dziękuję za uwagę! Ce document est la propriété exclusive de FIVES CAIL. Il ne peut être ni copié ni communiqué à des tiers sans autorisation Zakopane - May 2014
