Nowy produkt THERMIA VARME AB THERMIA ATRIA. Opracowano w Nordica Engineering za zgodą i z materiałów dostarczonych przez THERMIA VARME AB

Transkrypt

1 Nowy produkt THERMIA VARME AB THERMIA ATRIA

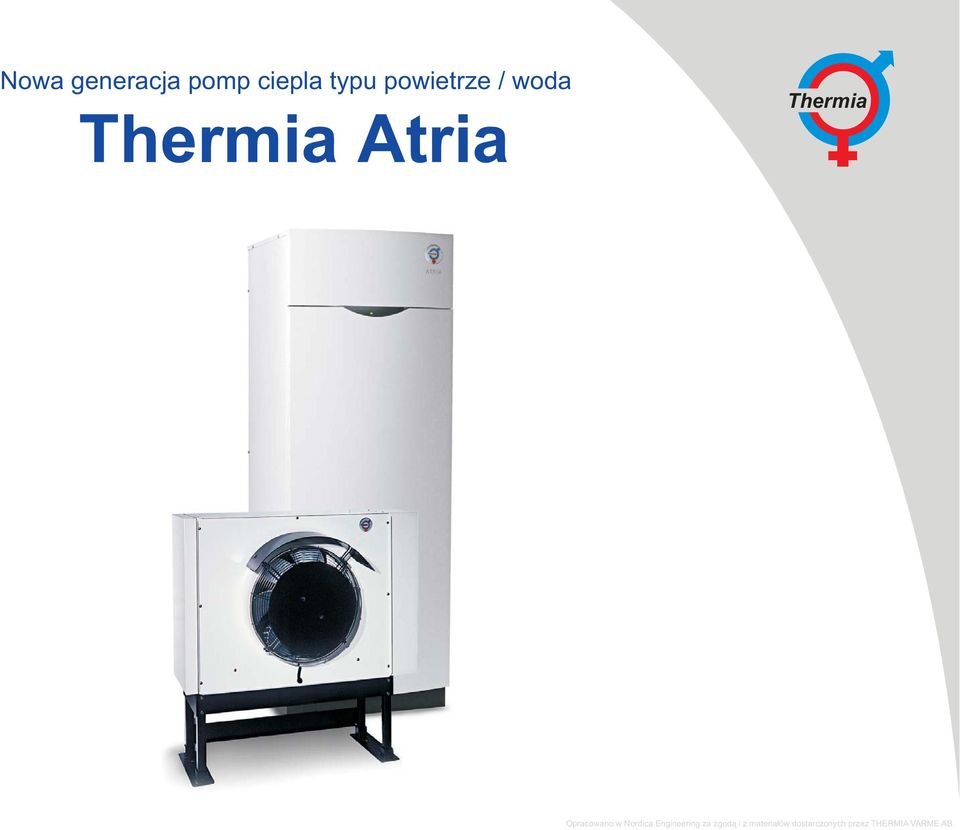

2 Nowa generacja pomp ciepla typu powietrze / woda Atria

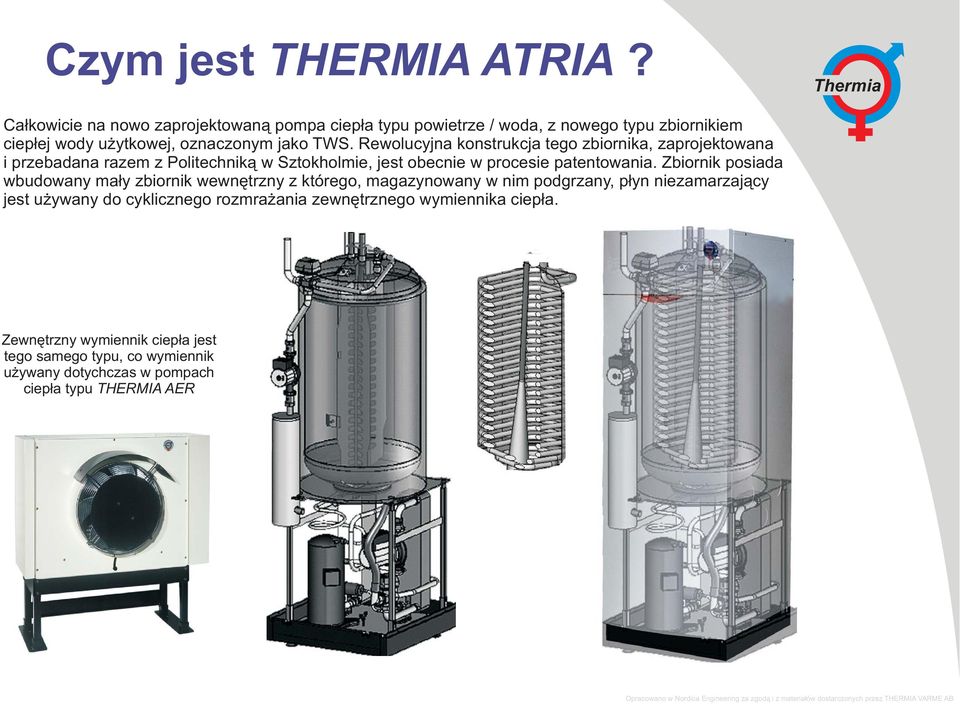

3 Czym jest THERMIA ATRIA? Całkowicie na nowo zaprojektowaną pompa ciepła typu powietrze / woda, z nowego typu zbiornikiem ciepłej wody użytkowej, oznaczonym jako TWS. Rewolucyjna konstrukcja tego zbiornika, zaprojektowana i przebadana razem z Politechniką w Sztokholmie, jest obecnie w procesie patentowania. Zbiornik posiada wbudowany mały zbiornik wewnętrzny z którego, magazynowany w nim podgrzany, płyn niezamarzający jest używany do cyklicznego rozmrażania zewnętrznego wymiennika ciepła. Zewnętrzny wymiennik ciepła jest tego samego typu, co wymiennik używany dotychczas w pompach ciepła typu THERMIA AER

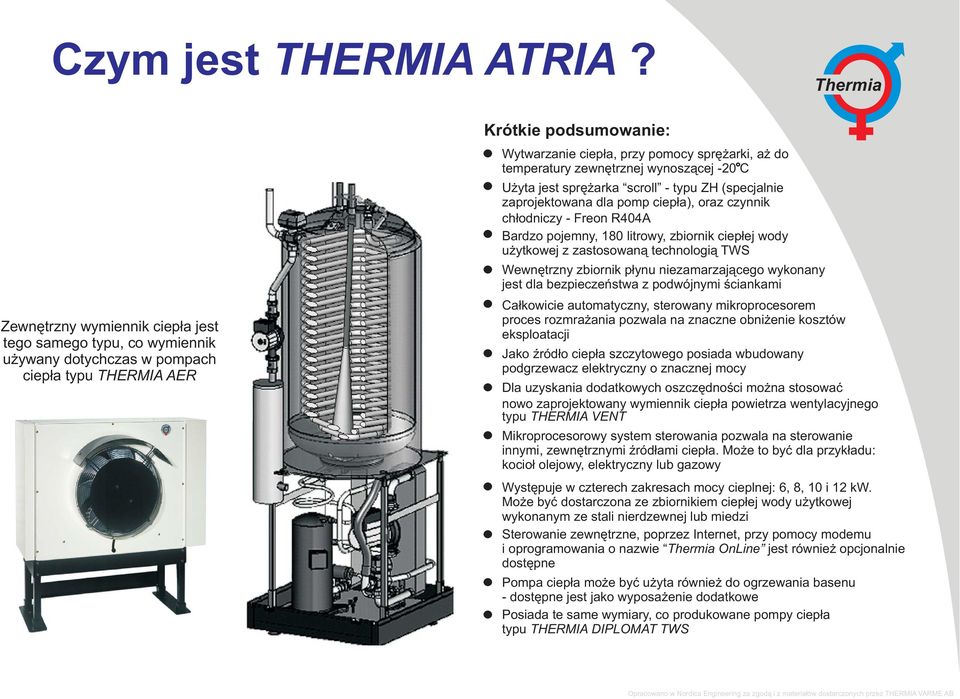

4 Czym jest THERMIA ATRIA? Zewnętrzny wymiennik ciepła jest tego samego typu, co wymiennik używany dotychczas w pompach ciepła typu THERMIA AER Krótkie podsumowanie: Wytwarzanie ciepła, przy pomocy sprężarki, aż do temperatury zewnętrznej wynoszącej -20 C Użyta jest sprężarka scroll - typu ZH (specjalnie zaprojektowana dla pomp ciepła), oraz czynnik chłodniczy - Freon R404A Bardzo pojemny, 180 litrowy, zbiornik ciepłej wody użytkowej z zastosowaną technologią TWS Wewnętrzny zbiornik płynu niezamarzającego wykonany jest dla bezpieczeństwa z podwójnymi ściankami Całkowicie automatyczny, sterowany mikroprocesorem proces rozmrażania pozwala na znaczne obniżenie kosztów eksploatacji Jako źródło ciepła szczytowego posiada wbudowany podgrzewacz elektryczny o znacznej mocy Dla uzyskania dodatkowych oszczędności można stosować nowo zaprojektowany wymiennik ciepła powietrza wentylacyjnego typu THERMIA VENT Mikroprocesorowy system sterowania pozwala na sterowanie innymi, zewnętrznymi źródłami ciepła. Może to być dla przykładu: kocioł olejowy, elektryczny lub gazowy Występuje w czterech zakresach mocy cieplnej: 6, 8, 10 i 12 kw. Może być dostarczona ze zbiornikiem ciepłej wody użytkowej wykonanym ze stali nierdzewnej lub miedzi Sterowanie zewnętrzne, poprzez Internet, przy pomocy modemu i oprogramowania o nazwie OnLine jest również opcjonalnie dostępne Pompa ciepła może być użyta również do ogrzewania basenu - dostępne jest jako wyposażenie dodatkowe Posiada te same wymiary, co produkowane pompy ciepła typu THERMIA DIPLOMAT TWS

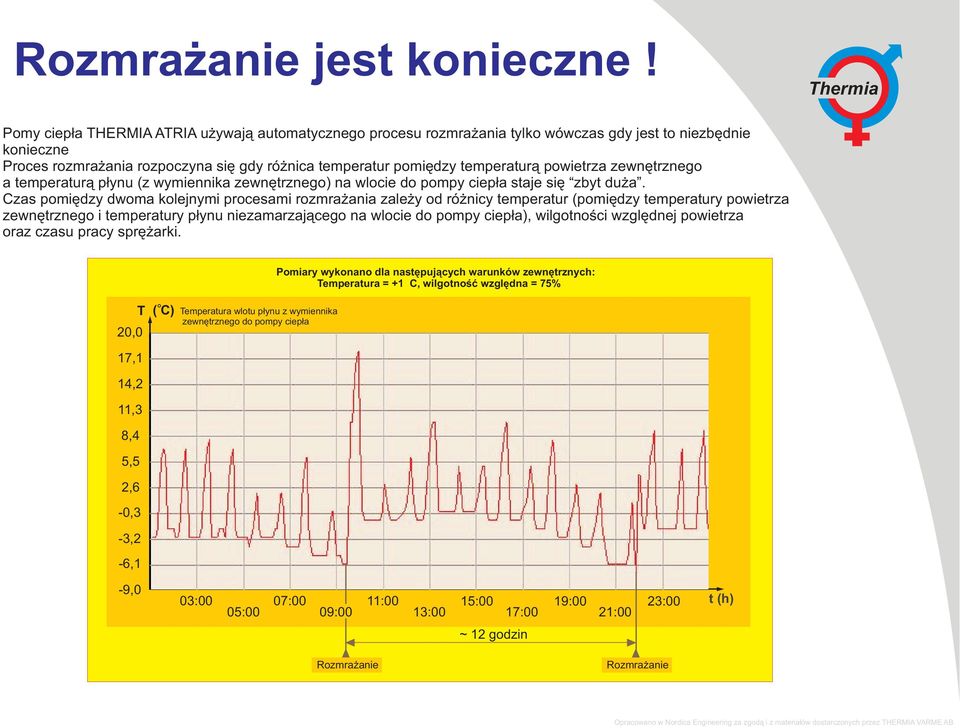

5 Rozmrażanie jest konieczne! Pomy ciepła THERMIA ATRIA używają automatycznego procesu rozmrażania tylko wówczas gdy jest to niezbędnie konieczne Proces rozmrażania rozpoczyna się gdy różnica temperatur pomiędzy temperaturą powietrza zewnętrznego a temperaturą płynu (z wymiennika zewnętrznego) na wlocie do pompy ciepła staje się zbyt duża. Czas pomiędzy dwoma kolejnymi procesami rozmrażania zależy od różnicy temperatur (pomiędzy temperatury powietrza zewnętrznego i temperatury płynu niezamarzającego na wlocie do pompy ciepła), wilgotności względnej powietrza oraz czasu pracy sprężarki. Pomiary wykonano dla następujących warunków zewnętrznych: Temperatura = +1 C, wilgotność względna = 75% 20,0 T (C) Temperatura wlotu płynu z wymiennika zewnętrznego do pompy ciepła 17,1 14,2 11,3 8,4 5,5 2,6-0,3-3,2-6,1-9,0 03:00 07:00 11:00 15:00 19:00 23:00 05:00 09:00 13:00 17:00 21:00 t (h) ~ 12 godzin Rozmrażanie Rozmrażanie

6 Rozmrażanie jest konieczne! Pomy ciepła THERMIA ATRIA używają automatycznego procesu rozmrażania tylko wówczas gdy jest to niezbędnie konieczne Proces rozmrażania rozpoczyna się gdy różnica temperatur pomiędzy temperaturą powietrza zewnętrznego a temperaturą płynu (z wymiennika zewnętrznego) na wlocie do pompy ciepła staje się zbyt duża. Czas pomiędzy dwoma kolejnymi procesami rozmrażania zależy od różnicy temperatur (pomiędzy temperatury powietrza zewnętrznego i temperatury płynu niezamarzającego na wlocie do pompy ciepła), wilgotności względnej powietrza oraz czasu pracy sprężarki. 9,0 6,4 3,8 1,2-1,4-4,0-6,6-9,2-11,8-14,4 T (C) Temperatura wlotu płynu z wymiennika zewnętrznego do pompy ciepła Pomiary wykonano dla następujących warunków zewnętrznych: Temperatura = +1 C, wilgotność względna = 96% -17,0 15:00 19:00 23:00 03:00 07:00 11:00 t (h) 17:00 21:00 01:00 05:00 09:00 ~ 5 godzin Rozmrażanie Rozmrażanie

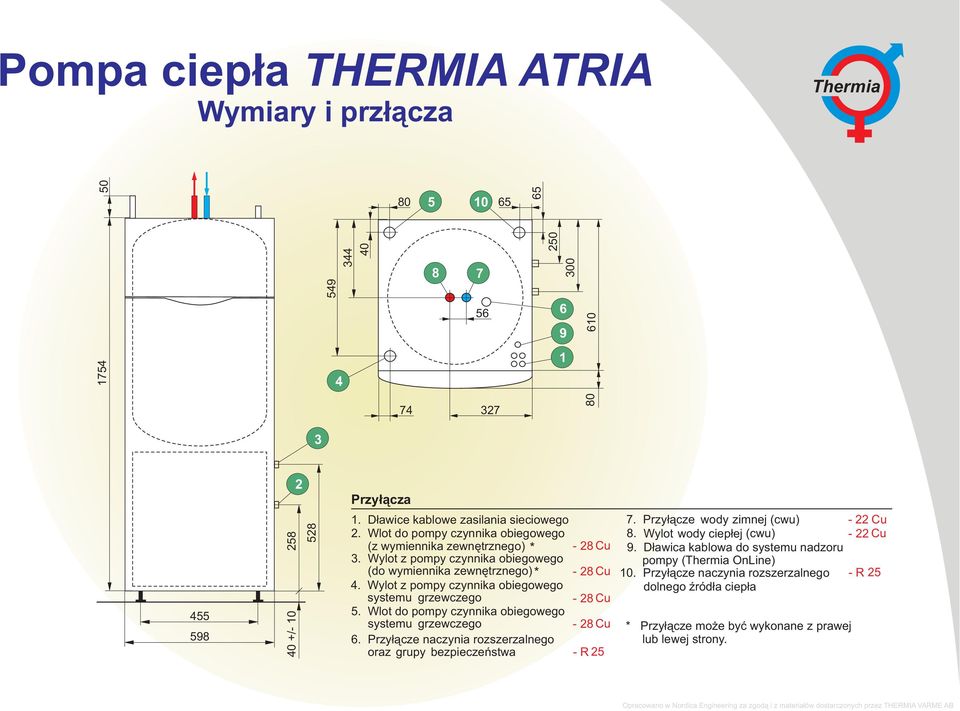

7 Pompa ciepła THERMIA ATRIA Wymiary i przłącza Przyłącza / Dławice kablowe zasilania sieciowego 2. Wlot do pompy czynnika obiegowego (z wymiennika zewnętrznego) * -28Cu 3. Wylot z pompy czynnika obiegowego (do wymiennika zewnętrznego)* -28Cu 4. Wylot z pompy czynnika obiegowego systemu grzewczego -28Cu 5. Wlot do pompy czynnika obiegowego systemu grzewczego -28Cu 6. Przyłącze naczynia rozszerzalnego oraz grupy bezpieczeństwa -R25 7. Przyłącze wody zimnej (cwu) -22Cu 8. Wylot wody ciepłej (cwu) -22Cu 9. Dławica kablowa do systemu nadzoru pompy ( OnLine) 10. Przyłącze naczynia rozszerzalnego dolnego źródła ciepła * Przyłącze może być wykonane z prawej lub lewej strony. -R25

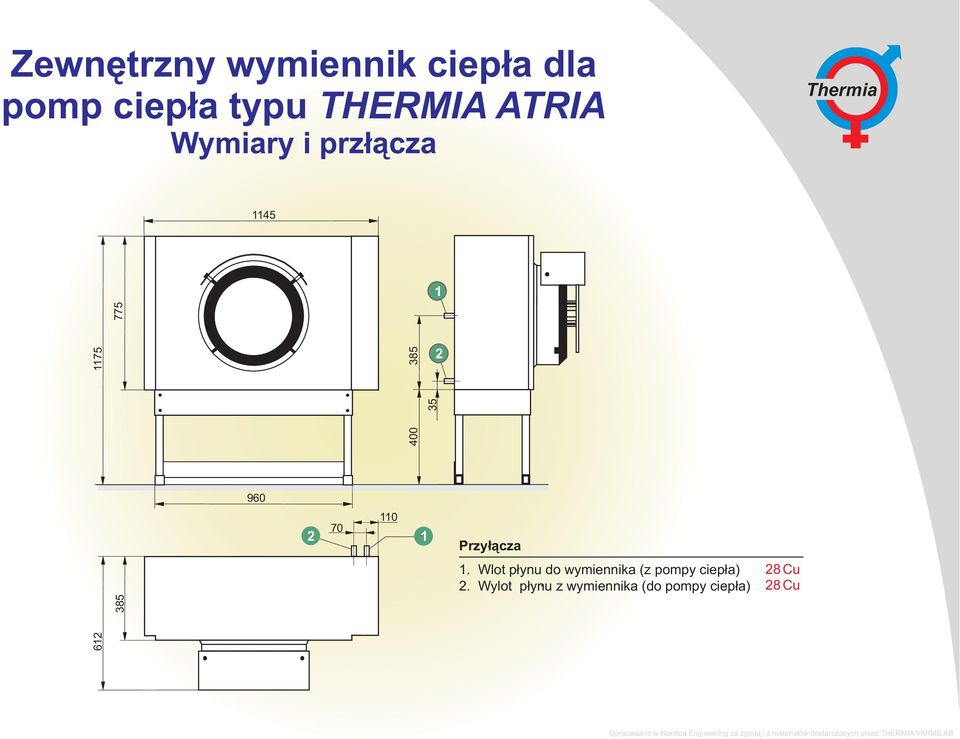

8 Zewnętrzny wymiennik ciepła dla pomp ciepła typu THERMIA ATRIA Wymiary i przłącza Przyłącza 1. Wlot płynu do wymiennika (z pompy ciepła) 2. Wylot płynu * z wymiennika (do pompy ciepła) 28 Cu 28 Cu

9 Optymalne sterowanie pomp ciepła typu THERMIA ATRIA Symbol pracy wentylatora w wymienniku zewnętrznym (w tym przypadku H = wysokie obroty) Symbol odbywającego się procesu rozmrażania wymiennika zewnetrznego System sterowania pomp ciepła typu Atria jest połączeniem pomiędzy systemami sterowania pomp ciepła typu Diplomat i Aer. System ten został oczywiście znacznie udoskonalony oraz zoptymalizowany do jego nowego przeznaczenia. Dla przykładu,w porównaniu do sterowania używanego w pompach Diplomat na wyświetlaczu LCD zostały dodane nowe symbole graficzne, takie jak: symbol rozmrażania oraz symbol pokazujący aktualną prędkość obrotową wentylatora w wymienniku zewnętrznym. Wentylator w zewnętrznym wymienniku ciepła ma dwie prędkości obrotowe zmienne w zależności od temperatury zewnętrznej. Dla temperatury zewnętrznej poniżej 12 C, wentylator posiada wysoką prędkość obrotową, a powyżej tej temperatury niską prędkość obrotową. Jeżeli na podstawie pomierzonych parametrów sterownik pompy ciepła wymusi proces rozmrażania, wówczas zostanie przesterowany wewnętrzny zawór trójdrożny (na obiegu płynu do wymiennika zewnętrznego) i ciepły (około 17 C) płyn niezamarzający rozpocznie być pompowany do wymiennika zewnętrznego. Gdy temperatura tego płynu mierzona na wlocie do pompy ciepła osiągnie wartość 14 C, zawór trójdrożny powróci do poprzedniej pozycji i rozpocznie się ponownie proces grzania.

10 Zoptymalizowane rozmrażanie zewnętrznego wymiennika ciepła zastosowanego w pompach ciepła typu THERMIA ATRIA z użyciem zaworu mieszającego C 60 Rozmrażanie z użyciem Defrost with zaworu mixing mieszającego valve kwh 0,40 Legenda :10:15 09:11:00 0,1143 Rozpoczęcie procesu rozmrażania 09:11:45 09:12:30 09:13:15 09:14:00 09:14:45 09:15:30 09:16:15 09:17:00 09:17:45 09:18:30 09:19:15-0,6277 Zakończenie procesu rozmrażania Czas rozmrażania to około 6, 5 minuty Zużycie energii w czasie jednego cyklu rozmrażania to około 0,74 kwh 09:20:00 09:20:45 09:21:30 09:22:15 09:23:00 09:23:45 09:24:30 09:25:15 Rozpoczęcie procesu grzania cwu 0,20 0,00-0,20-0,40-0,60-0,80-1,00-1,20-1,40 Tank Góra topzbiornika Tank 10 cm 10cmponiżej Tank 20 cm 20cmponiżej Tank 30 cm 30cmponiżej Tank 40 40cmponiżej Tank 50 50cmponiżej Tank 60 60cmponiżej Tank 70 70cmponiżej Tank 80 80cmponiżej Energy Energia defrost rozmrażania 105 cm

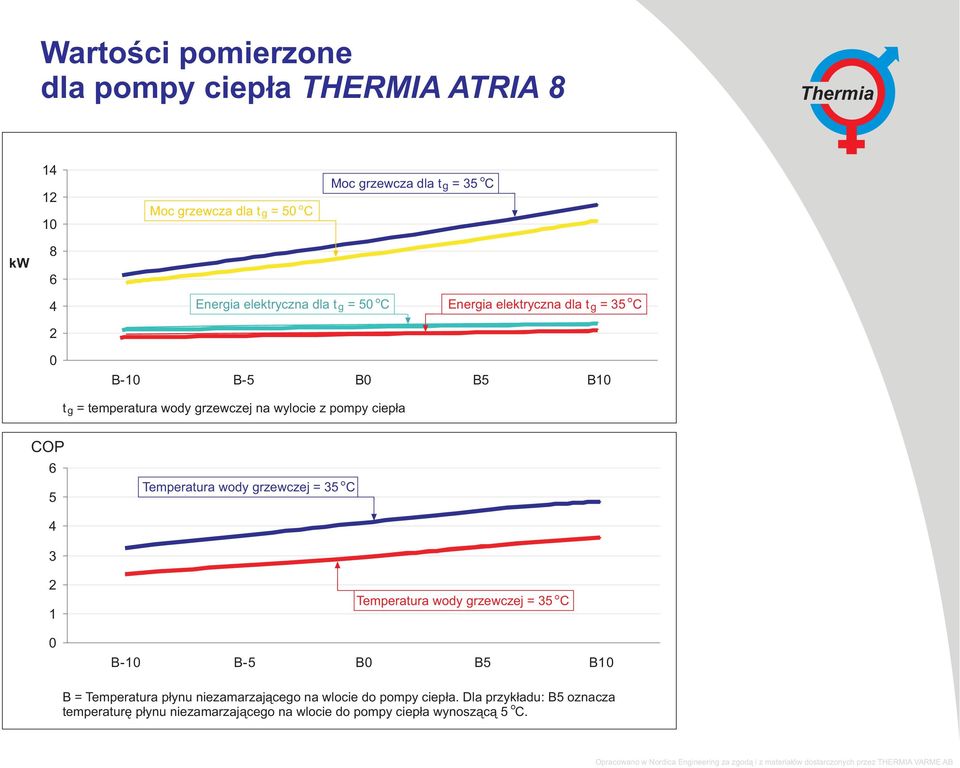

11 Wartości pomierzone dla pompy ciepła THERMIA ATRIA 8 Atria Moc grzewcza dla t g =50 C Moc grzewcza dla t g =35 C kw Energia elektryczna dla t g =50 C Energia elektryczna dla t g =35 C 0 B-10 B-5 B0 B5 B10 t g = temperatura wody grzewczej na wylocie B=Temp. z pompy Brine ciepła In W=Temp. AtriaSupply 8 line COP Värmeeffekt W35 Tillförd effekt W35 Värmeeffekt W50 Tillförd effekt W Temperatura wody grzewczej = 35 C Temperatura wody grzewczej = 35 C B-10 B-5 B0 B5 B10 B=Temp. Brine In B = Temperatura płynu niezamarzającego W=Temp. na wlocie Supply do pompy line ciepła. Dla przykładu: B5 oznacza temperaturę płynu niezamarzającego na wlocie do pompy ciepła wynoszącą 5 C. COP W35 COP W50

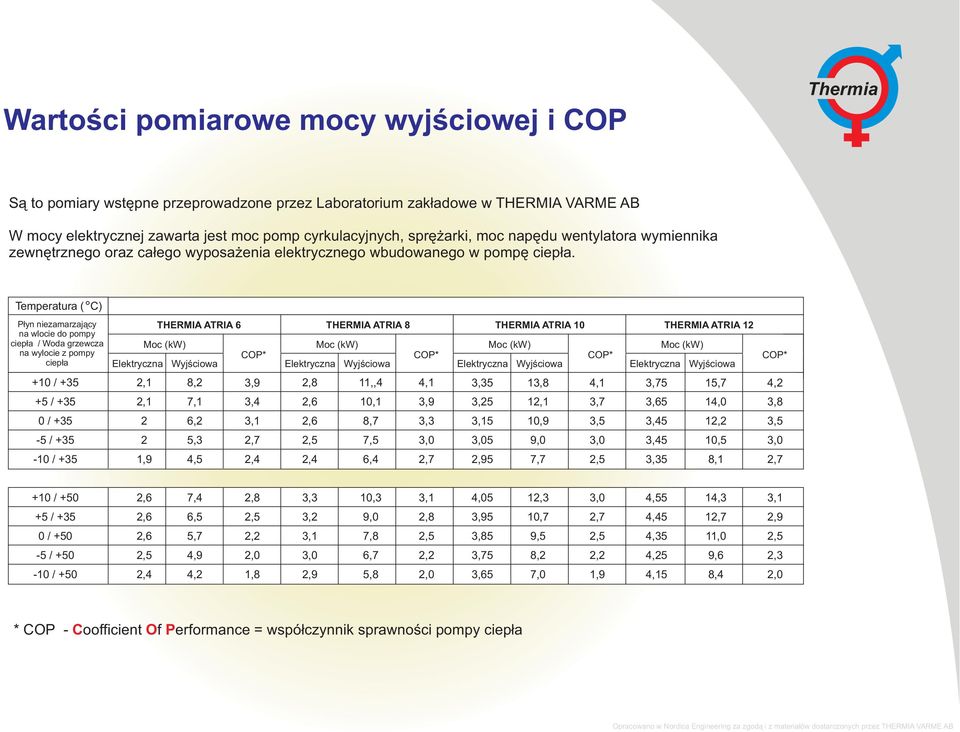

12 Wartości pomiarowe mocy wyjściowej i COP Są to pomiary wstępne przeprowadzone przez Laboratorium zakładowe w THERMIA VARME AB W mocy elektrycznej zawarta jest moc pomp cyrkulacyjnych, sprężarki, moc napędu wentylatora wymiennika zewnętrznego oraz całego wyposażenia elektrycznego wbudowanego w pompę ciepła. Temperatura ( C) Płyn niezamarzający na wlocie do pompy ciepła / Woda grzewcza na wylocie z pompy ciepła +10 / / / / / +35 Typ pompy ciepła THERMIA ATRIA 6 THERMIA ATRIA 8 THERMIA ATRIA 10 THERMIA ATRIA 12 Moc (kw) Moc (kw) Moc (kw) Moc (kw) Elektryczna Wyjściowa COP* Elektryczna Wyjściowa COP* Elektryczna Wyjściowa COP* Elektryczna Wyjściowa COP* 2,1 2, ,9 8,2 7,1 6,2 5,3 4,5 3,9 3,4 3,1 2,7 2,4 2,8 2,6 2,6 2,5 2,4 11,,4 10,1 8,7 7,5 6,4 4,1 3,9 3,3 3,0 2,7 3,35 3,25 3,15 3,05 2,95 13,8 12,1 10,9 9,0 7,7 4,1 3,7 3,5 3,0 2,5 3,75 3,65 3,45 3,45 3,35 15,7 14,0 12,2 10,5 8,1 4,2 3,8 3,5 3,0 2,7 +10 / +50 2,6 7,4 2,8 3,3 10,3 3,1 4,05 12,3 3,0 4,55 14,3 3,1 +5 / +35 2,6 6,5 2,5 3,2 9,0 2,8 3,95 10,7 2,7 4,45 12,7 2,9 0 / +50 2,6 5,7 2,2 3,1 7,8 2,5 3,85 9,5 2,5 4,35 11,0 2,5-5 / +50 2,5 4,9 2,0 3,0 6,7 2,2 3,75 8,2 2,2 4,25 9,6 2,3-10 / +50 2,4 4,2 1,8 2,9 5,8 2,0 3,65 7,0 1,9 4,15 8,4 2,0 * COP - Coofficient Of Performance = współczynnik sprawności pompy ciepła

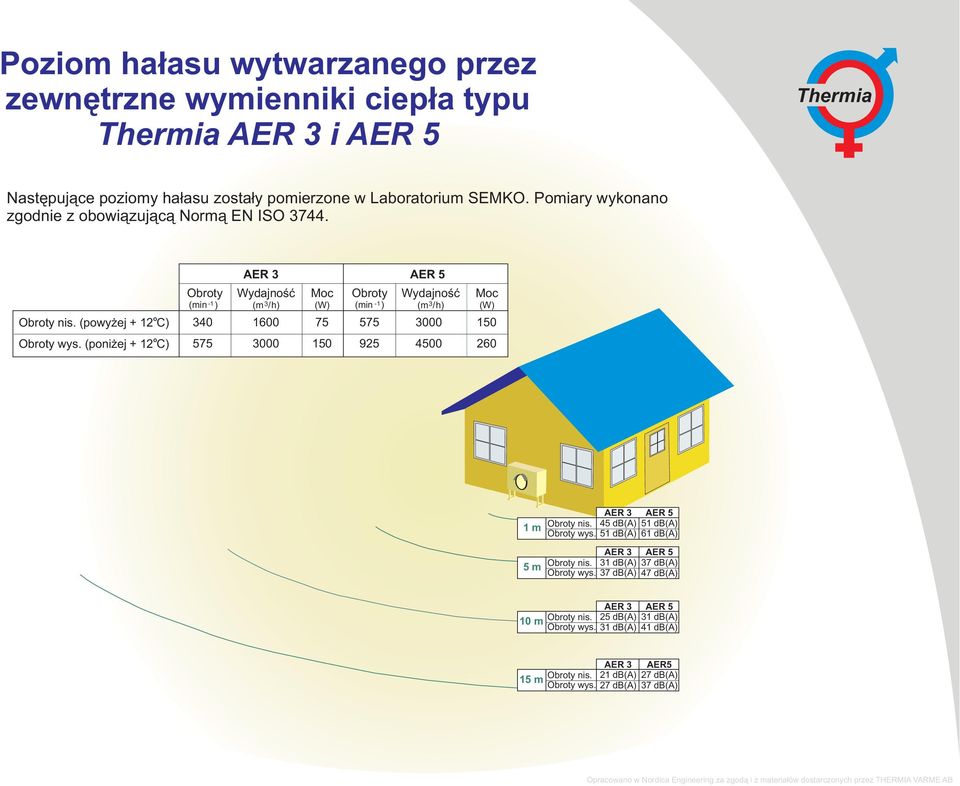

13 Poziom hałasu wytwarzanego przez zewnętrzne wymienniki ciepła typu AER 3 i AER 5 Następujące poziomy hałasu zostały pomierzone w Laboratorium SEMKO. Pomiary wykonano zgodnie z obowiązującą Normą EN ISO Obroty nis. (powyżej + 12 C) Obroty wys. (poniżej + 12 C) Obroty AER 3 AER 5 Wydajność Moc Obroty Wydajność (min -1 ) ( m3/ h) (W) (min -1) ( m3/ h) Moc (W) m 5m Obroty nis. Obroty wys. Obroty nis. Obroty wys. AER 3 45 db(a) 51 db(a) AER 3 31 db(a) 37 db(a) AER 5 51 db(a) 61 db(a) AER 5 37 db(a) 47 db(a) 10 m Obroty nis. Obroty wys. AER 3 25 db(a) 31 db(a) AER 5 31 db(a) 41 db(a) 15 m Obroty nis. Obroty wys. AER 3 21 db(a) 27 db(a) AER5 27 db(a) 37 db(a)

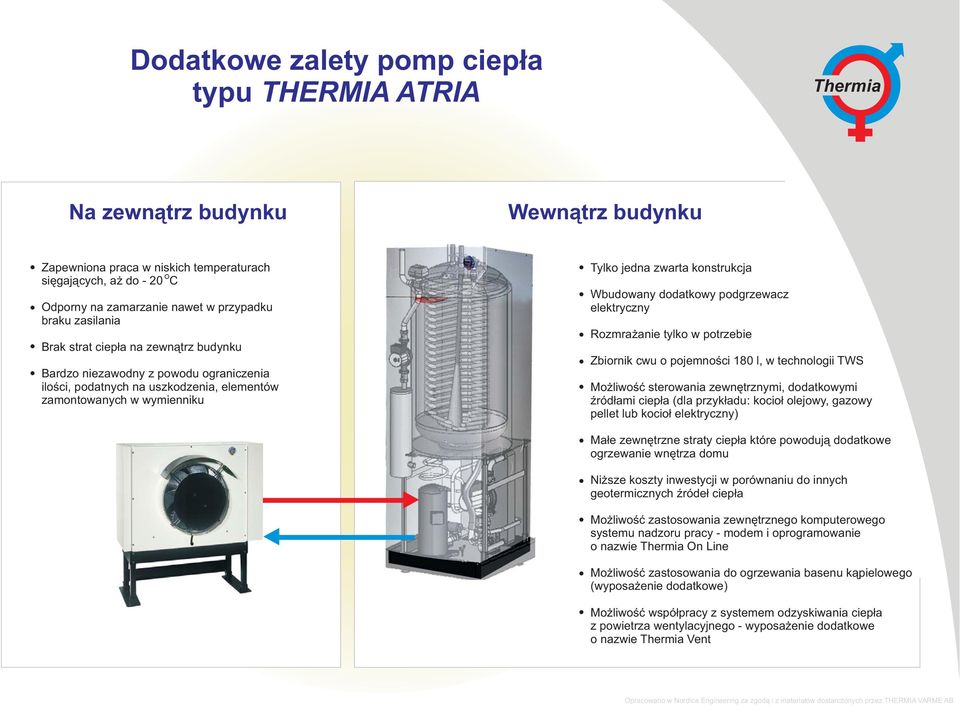

14 Dodatkowe zalety pomp ciepła typu THERMIA ATRIA Na zewnątrz budynku Wewnątrz budynku Zapewniona praca w niskich temperaturach sięgających, aż do - 20 C Odporny na zamarzanie nawet w przypadku braku zasilania Brak strat ciepła na zewnątrz budynku Bardzo niezawodny z powodu ograniczenia ilości, podatnych na uszkodzenia, elementów zamontowanych w wymienniku Tylko jedna zwarta konstrukcja Wbudowany dodatkowy podgrzewacz elektryczny Rozmrażanie tylko w potrzebie Zbiornik cwu o pojemności 180 l, w technologii TWS Możliwość sterowania zewnętrznymi, dodatkowymi źródłami ciepła (dla przykładu: kocioł olejowy, gazowy pellet lub kocioł elektryczny) Małe zewnętrzne straty ciepła które powodują dodatkowe ogrzewanie wnętrza domu Niższe koszty inwestycji w porównaniu do innych geotermicznych źródeł ciepła Możliwość zastosowania zewnętrznego komputerowego systemu nadzoru pracy - modem i oprogramowanie o nazwie On Line Możliwość zastosowania do ogrzewania basenu kąpielowego (wyposażenie dodatkowe) Możliwość współpracy z systemem odzyskiwania ciepła z powietrza wentylacyjnego - wyposażenie dodatkowe o nazwie Vent

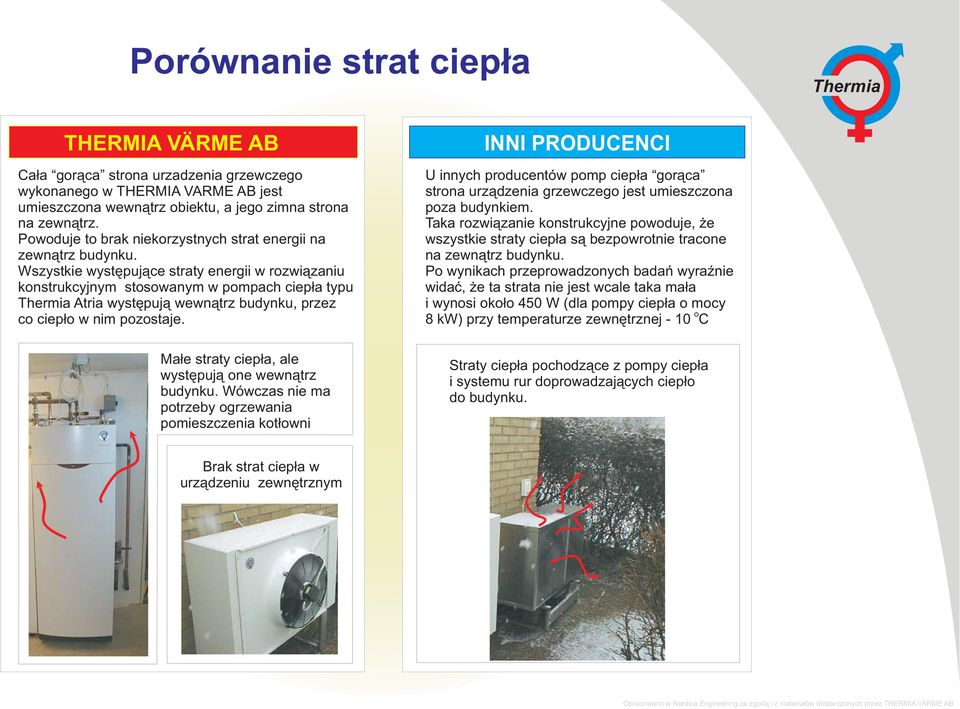

15 Porównanie strat ciepła THERMIA VARME AB Cała gorąca strona urzadzenia grzewczego wykonanego w THERMIA VARME AB jest umieszczona wewnątrz obiektu, a jego zimna strona na zewnątrz. Powoduje to brak niekorzystnych strat energii na zewnątrz budynku. Wszystkie występujące straty energii w rozwiązaniu konstrukcyjnym stosowanym w pompach ciepła typu Atria występują wewnątrz budynku, przez co ciepło w nim pozostaje. Małe straty ciepła, ale występują one wewnątrz budynku. Wówczas nie ma potrzeby ogrzewania pomieszczenia kotłowni INNI PRODUCENCI Inni producenci U innych producentów pomp ciepła gorąca strona urządzenia grzewczego jest umieszczona poza budynkiem. Taka rozwiązanie konstrukcyjne powoduje, że wszystkie straty ciepła są bezpowrotnie tracone na zewnątrz budynku. Po wynikach przeprowadzonych badań wyraźnie widać, że ta strata nie jest wcale taka mała i wynosi około 450 W (dla pompy ciepła o mocy 8 kw) przy temperaturze zewnętrznej - 10 C Straty ciepła pochodzące z pompy ciepła i systemu rur doprowadzających ciepło do budynku. Brak strat ciepła w urządzeniu zewnętrznym
