1 Ballorex Delta Regulator różnicy ciśnień Precision made easy

2 Perfekcyjne równoważenie dzięki stałemu ciśnieniu różnicowemu

3 Precision made easy Ballorex Delta jest regulatorem różnicy ciśnień stosowanym w instalacjach grzewczych i wody lodowej, zapewniającym stałe ciśnienie różnicowe w pionie lub na odgałęzieniu instalacji w celu jej właściwego zrównoważenia. Mają zastosowanie w typowych instalacjach grzewczych z tradycyjnymi grzejnikami i wody lodowej z klimakonwektorami zarówno w hotelach, biurowcach jak i wysokich drapaczach chmur. Ballorex Delta eliminuje nadprzepływy i zapobiega wahaniom ciśnienia w instalacji zapewniając perfekcyjne równoważenie oraz redukcję zużycia energii.

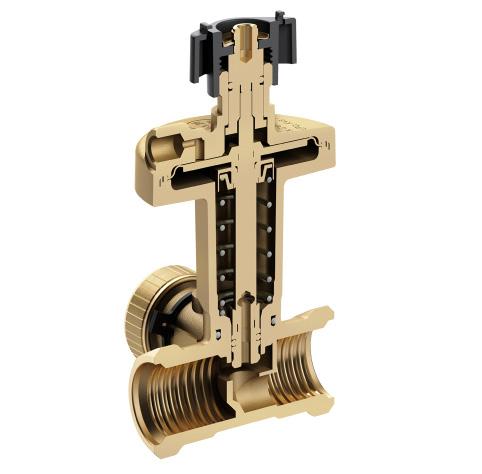

4 Utrzymanie stałego ciśnienia różnicowego Kompaktowa budowa zaworu Ballorex Delta zapewnia kontrolę ciśnienia różnicowego, odcięcie przepływu i odwodnienie. Szeroka gama oferowanych regulatorów różnicy ciśnień obejmuje zawory w średnicach DN z regulowanym ciśnieniem różnicowym w zakresie od 5 kpa do 130 kpa w zależności od średnicy zaworu. Zawory z zakresu DN produkowane są z mosiądzu odpornego na odcynkowanie (DZR), natomiast zawory z zakresu DN z żeliwa. Ballorex Delta musi być montowany na rurociągu powrotnym, a kapilarę należy podłączyć do rurociągu zasilającego. Kapilara ta jest podłączona nad membranę regulatora, dzięki czemu wzrost ciśnienia na zasilaniu powoduje nacisk na membranę i jednoczesny ruch trzpienia w dół przymykając przepływ na regulatorze Ballorex Delta co gwarantuje utrzymanie stałego ciśnienia różnicowego w kontrolowanej części instalacji.

5 Precision made easy W rezultacie regulator różnicy ciśnień Ballorex Delta pozwala wyeliminować problemy z głośną pracą zaworów regulacyjnych i termostatycznych ograniczając ciśnienie dyspozycyjne. Zmiana nastawy ciśnienie różnicowego jest łatwa do wykonania za pomocą klucza imbusowego. Obracając klucz zgodnie z ruchem wskazówek zegara, następuje wzrost stabilizowanego ciśnienia różnicowego, obroty w kierunku przeciwnym powodują działanie odwrotne. Ballorex Delta posiada także funkcję odcięcia przepływu za pomocą czarnego pokrętła znajdującego się na górze zaworu. Instalacja może zostać także odwodniona za pomocą posiadanego przez Ballorex Delta króćca spustowego, co pozwala na przeprowadzenie prac serwisowych.

6 Stałe ciśnienie różnicowe na pionie i odgałęzieniu Ballorex Delta ma zastosowanie zarówno w instalacjach grzewczych jak i wody lodowej. Montaż pod pionem lub na odgałęzieniu zapewnia stałe ciśnienie pracy zarówno dla jednego, a także większej liczby odbiorników końcowych. Ballorex Delta w celu stabilizacji ciśnienia różnicowego w danej części instalacji można podłączyć do trójnika zamontowanego na rurociągu zasilającym. Ballorex Delta może być także połączony bezpośrednio z zaworem współpracującym Ballorex Vario lub Ballorex Venturi w celu jednoczesnej kontroli przepływu i ciśnienia różnicowego. W przypadku połączenia z zaworem współpracującym Ballorex Vario lub Ballorex Venturi, równoważenie instalacji i jej serwisowanie staje się łatwe i szybkie dzięki bezpośredniemu pomiarowi przepływu, a także możliwości ograniczenia maksymalnego przepływu i jego odcięciu. Zastosowanie Ballorex Delta w połączeniu Ballorex Vario lub Ballorex Venturi pozwala na podzielenie instalacji na niezależne od siebie strefy i oddawanie budynku do użycia partiami. Pozwala to zaoszczędzić czas oraz zminimalizować koszty równoważenia. Możliwe jest także częściowe wyłączanie obiegów bez wpływania na pozostałe obiegi w budynku.

7 Automatyczny zawór równoważąco-regulacyjny PICV DN Kompletna oferta równoważenia Ballorex jest marką zaworów równoważących oferującą pełną gamę zaworów zarówno statycznych, dynamicznych jak i regulatorów różnicy ciśnień mających zastosowanie w każdej instalacji. Zawory dostępne są także z różnego rodzaju przyłączami, łupinami izolacyjnymi oraz innymi akcesoriami. Zawory równoważące ze zwężką Venturiego FODRV DN Innowacyjna konstrukcja zaworów Ballorex ulega ciągłemu rozwojowi, gwarantując najwyższą jakość równoważenia w każdej instalacji oraz prostotę montażu, mające na celu zapewnienie właściwego komfortu cieplnego każdemu użytkownikowi. W celu zapewniania najdłuższego okresu użytkowania, wszystkie zawory Ballorex produkowane są zgodnie ze standardem ISO - najwyższym standardem jakości obowiązującym w Unii Europejskiej. Regulator różnicy ciśnień DPCV DN Ballorex zapewnia pakiet narzędzi pomocny dla wszystkich zainteresowanych, począwszy od katalogu technicznego dostępnego online, prezentacji multimedialnej, aplikacji mobilnych, oraz oprogramowania komputerowego. Po więcej informacji zapraszamy na: Ręczny zawór równoważący DN 15-50

8 Precision made easy Ballorex Delta Ballorex Delta zapewnia stałe ciśnienie różnicowe w każdej części instalacji zapewniając perfekcyjne równoważenie Ballorex Delta czyni równoważenie bardziej efektywnym jeśli współpracuje z zaworem Ballorex Vario lub Ballorex Venturi Ballorex Delta dzięki podziałowi instalacji na niezależne strefy umożliwia częściowe wyłączanie obiegów bez wpływania na inne obiegi w budynku
