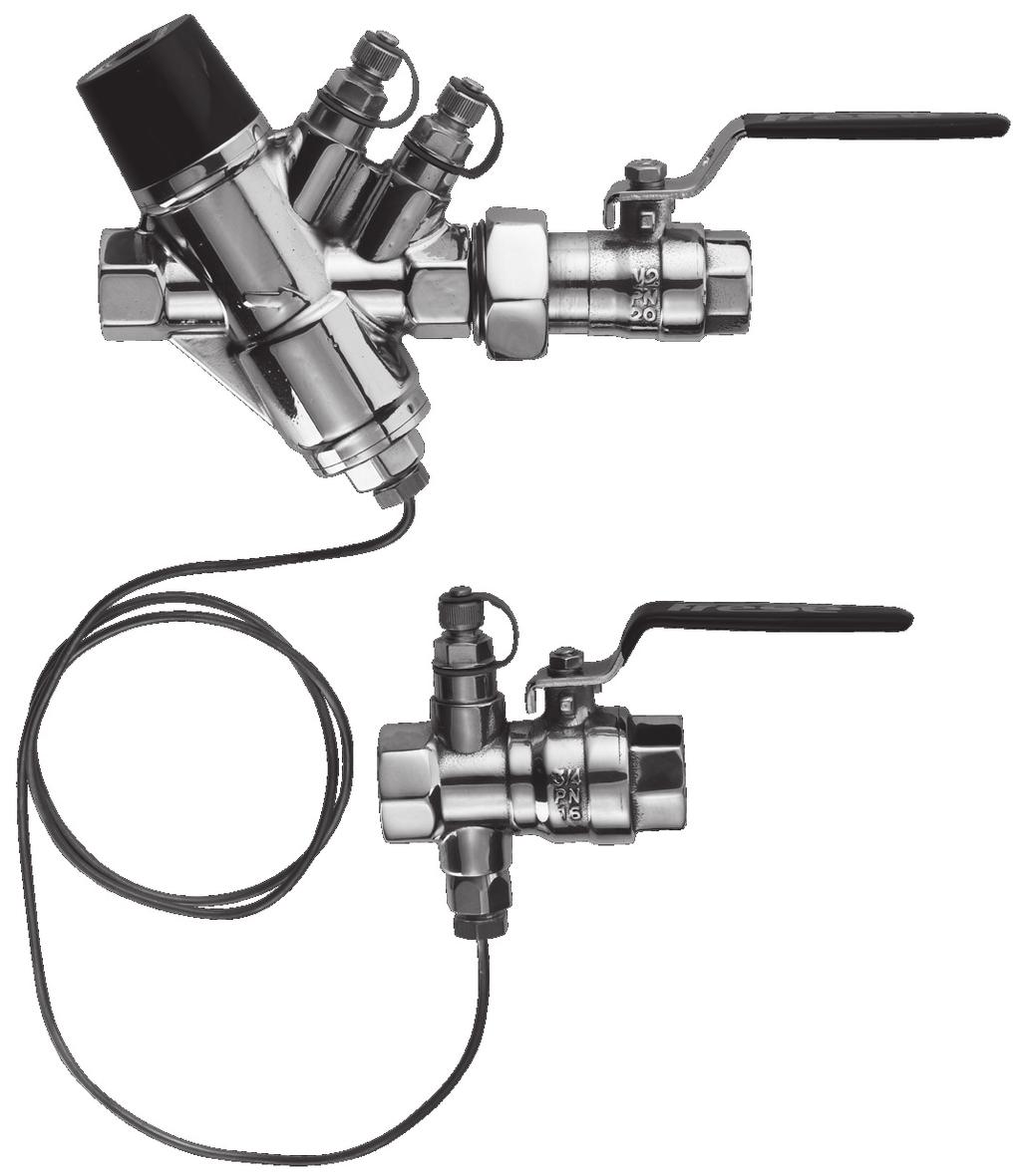

1 Katalog techniczny '9 Strona 1 Zastosowanie Automatyczny regulator różnicy ciśnień przeznaczony jest do instalacji grzewczych, klimatyzacyjnych, chłodniczych oraz sieci cieplnych. W szczególności ma zastosowanie w instalacjach centralnego ogrzewania wyposażonych w zawory termostatyczne z nastawami wstępnymi, gdzie zapobiega powstawaniu hałasów. Montowany na przewodach powrotnych spełnia zadanie dynamicznego stabilizatora ciśnienia różnicowego. W połączeniu z regulatorem Frese S pełni funkcję automatycznego regulatora przepływu i różnicy ciśnień. Zalety Automatyczna regulacja różnicy ciśnień. Możliwość nastawienia żądanej wartości ciśnienia różnicowego. Ograniczenie przepływu (z regulatorem Frese S). Zabezpiecznie nastawy przed ingerencją osób nieuprawnionych. Łatwy montaż bez konieczności dokonywania pomiarów hydraulicznych. Eliminacja hałasów mogących powstawać w instalacjach wyposażonych w zawory grzejnikowe przy niekontrolowanym wzroście ciśnienia. Cechy Szczelna i odporna na uszkodzenia konstrukcja. Możliwość odcięcia przepływu za pośrednictwem zaworów kulowych. Możliwość opróżnienia instalacji za pośrednictwem zaworu spustowego. Dostępna szeroka gama złączek pomiarowych. Możliwość zastosowania okładzin izolacyjnych. Typoszereg obejmuje średnice DN15 - DN5. Zakres przepływu 5-15 l/h. PL 7.29 Możliwość zmiany nastawy w przypadku modernizacji instalacji, przy czym zmiana nastawy na jednym regulatorze nie wpływa na funkcjonowanie pozostałej jej części.

2 Katalog techniczny '9 Strona 2 Nastawa Nastawy regulatora dokonuje się za pomocą 4-milimetrowego klucza sześciokątnego. W celu ustawienia żądanego ciśnienia różnicowego należy ustawić regulator w pozycji minimalnej, a następnie wykonać odpowiednią ilość obrotów w kierunku przeciwnym do ruchu wskazówek zegara do uzyskania pożądanej wartości. Charakterystyki regulatorów zamieszczone zostały na stronach Wyższe Δp Niższe Δp Budowa składa się z korpusu, podzespołu regulacyjnego, zaworu kulowego, zaworu spustowego lub złączek pomiarowych oraz głowicy. Konstrukcja podzespołu regulacyjnego sprawia, że tarcie występujące pomiędzy ruchomymi elementami jest znikome. Dzięki takiemu rozwiązaniu zachowana jest wysoka dokładność podczas wielu cykli pracy regulatora, a odchyłki od wartości zadanej wynikające z histerezy zminimalizowane. Nastawa w głowicy nie służy do zamykania przepływu. Funkcję odcięcia przepływu pełnią zawory kulowe montowane za złączką pomiarową (na przewodzie zasilającym) oraz korpusem regulatora (na przewodze powrotnym). Uwaga: Nie należy demontować podzespołu regulacyjnego, gdyż może to wpłynąć na dokładność pracy. - gwint wew./wew., śrubunek, kulowy zawór odcinający, złączki pomiarowe. Uproszczony schemat instalacji z wykorzystaniem Termostat grzejnikowy z nastawą wstępną Złączka pomiarowa PL 7.29

3 Katalog techniczny '9 Strona 3 Dane techniczne Korpus: Elementy z tworzywa: Sprężyna: Membrana: O-ringi: Dopuszczalne ciśnienie: Maks. ciśnienie różnicowe: Temperatura medium: Rurka kapilarna: mosiądz odporny na odcynkowanie PPS, 4% szkło Stal nierdzewna HNBR EPDM PN C do + 12 C Ø3, L = 1mm H2 L1 L Zasilanie H1 H Powrót - korpus regulatora, rurka kapilarna, dwa kulowe zawory odcinające, złączki pomiarowe. Zastosowanie System dwururowy Średnica DN15 DN2 DN25 DN32 DN4 DN5 Zakres regulacji [] [l/s],14-,167,28-,333,28-,278,42-,556,167-,694,194-1,167,278-1,389,833-2,222 1,389-4,167 [l/h] Wymiary mm L H H L H Dokładność +/- 7% +/- 7% +/- 7% +/- 7% +/- 7% +/- 7% PL 7.29

4 Katalog techniczny '9 Strona 4 Przykład Poniżej znajduje się szkic instalacji grzewczej budynku z pięcioma klatkami schodowymi i czterema mieszkaniami przypadającymi na każdą klatkę schodową. Pompa i kocioł są umieszczone w większej odległości niż to wynika z rysunku. I piętro parter piwnica Wysokość podnoszenia pompy obiegowej jest większa od strat ciśnienia w obiegu najniekorzystniejszego pionu, nie przekraczając wartości dopuszczalnego ciśnienia różnicowego dla wynoszącego 4. Zastosowanie regulatorów ma w tym przypadku na celu utrzymanie w każdym pionie stałej różnicy ciśnień równej 12. Na podstawie zapotrzebowania dla każdego z odbiorców określono wielkość przepływu na 125 l/h. Do regulowania wielkości strumienia czynnika przez odbiorniki wykorzystano zawory z siłownikami. Wartość k vs tych zaworów powinna wynosić,36 m 3 /h (125 l/h i 12 ). Q = k v * Δp. Zgodnie z wcześniejszymi założeniami należy utrzymać ciśnienie różnicowe rzędu 12 przy przepływie 4 *125 l/h. Na podstawie tabeli zamieszczonej na stronie 3 odczytujemy, że najodpowiedniejszy w tym przypadku będzie regulator o średnicy DN15. W momencie gdy już został dobrany regulator o właściwej średnicy należy określić jego nastawę. W tym celu posługujemy się wykresami zamieszczonymi na stronach Na następnej stronie opisano sposób doboru nastaw dla przedstawionego przykładu. PL 7.29

5 Katalog techniczny '9 Strona 5 Przykład Nastawę regulatora należy określić posługując się charakterystyką znajdującą się u dołu strony. Aby ułatwić odczyt linie przedstawiające ciśnienie różnicowe, które ma być utrzymywane w układzie wykonano w odstępach co 5 (linie skośne). Odczytując wartość 12 należy dokonać interpolacji. W rozpatrywanym przykładzie chcemy zapewnić ciśnienie różnicowe pod pionem 12 przy przepływie 5 l/h. W punkcie przecięcia linii interpolacji wielkości 12 i poziomej odpowiadającej 5 l/h prowadzimy linię pionową do osi nastaw i odczytujemy wymaganą nastawę - 7 obrotów. Minimalna strata ciśnienia na regulatorze wynosi 2,4. W konsekwencji całkowite ciśnienie wymagane na pompie to: 2, = 14,4. Dokonując pomiaru w punktach P F i P- możemy ustalić pracę pompy na optymalnym poziomie. Aby zweryfikować nastawę dokonujemy ponownego pomiaru ciśnienia różnicowego w punktach P F i P+, które zgodnie z obliczeniami powinno wynosić 12. Pomiar ciśnienia różnicowego P F P- P+,167 6 Charakterystyka DN15, 5-3 Ciśnienie różnicowe 2,8, ,4, , 1,6,83 3 1,2,56 2,8,28 1,4 PL 7.29,

6 Katalog techniczny '9 Strona 6 Przykład Uwaga: Gdy zapotrzebowanie na strumień czynnika grzewczego w rozważanym pionie maleje (np. z powodu rosnącej temperatury zewnętrznej) ciśnienie wzrasta w stosunku odwrotnie proporcjonalnym do wielkości przepływu. Regulator oczywiście nadal przeciwdziała wzrostowi ciśnienia dzięki czemu nigdy nie będzie ono tak wysokie jak za pompą, co mogłoby wystąpić, gdyby nie został zainstalowany. W omawianym przykładzie zmiany ciśnienia pod pionem możemy prześledzić przesuwając linię interpolacji 12 w kierunku malejącego przepływu. Obserwujemy wzrost ciśnienia do 14 przy braku przepływu. Ponadto wykres daje możliwość sprawdzenia jakie będzie ciśnienie pod pionem przy dowolnej wartości przepływu poniżej 5 l/h.,167 6 Charakterystyka DN15, 5-3 Ciśnienie różnicowe 2,8, ,4, , 1,6,83 3 1,2,56 2,8,28 1,4, PL 7.29

7 Katalog techniczny '9 Strona 7 i Frese S - kontrola ciśnienia różnicowego i przepływu Zasilanie Frese S Ciśnienie różnicowe Δp układu jest kontrolowane za pośrednictwem rurki kapilarnej w punkcie P F - (Frese S) przekazującej wartość ciśnienia do regulatora w punkcie P+ (). Powrót P F- Stały przepływ utrzymywany jest w układzie przy zastosowaniu regulatora Frese S. Do nastawy regulatora należy posłużyć się charakterystykami nastaw Frese S. P+ P- i zawór regulacyjny DRV - kontrola ciśnienia różnicowego i przepływu Zasilanie DRV P F + P F - Ciśnienie różnicowe Δp układu jest kontrolowane za pośrednictwem rurki kapilarnej w punkcie P F - (DRV) przekazującej wartość ciśnienia do regulatora w punkcie P+ (). Powrót Do nastawy przepływu należy posłużyć się charakterystykami zaworu regulacyjnego DRV. P- P+ PL 7.29

8 Katalog techniczny '9 Strona 8 Typoszereg regulatorów PV Korpus regulatora PV z: Średnica DN15 DN2 DN25 DN32 DN4 DN5 kulowym zaworem odcinającym, 2 zaworami spustowymi, złączką pomiarową, rurką kapilarną i śrubunkiem. kulowym zaworem odcinającym, 1" złączkami pomiarowymi, rurką kapilarną i śrubunkiem (5-3 ) (5-3 ) (5-3 ) (5-3 ) (5-3 ) (5-3 ) (2-8 ) (2-8 ) (2-8 ) (2-8 ) (2-8 ) (2-8 ) regulatorem Frese S, zaworem odcinającym, 2 zaworami spustowymi, złączką pomiarową, rurką kapilarną i 2 śrubunkami (5-3 ) (5-3 ) (5-3 ) (2-8 ) (2-8 ) (2-8 ) zaworem regulacyjnym DRV, 1" złączkami pomiarowymi, rurką kapilarną i śrubunkiem (5-3 ) (2-6 ) (5-3 ) (2-6 ) (5-3 ) (2-6 ) (2-8 ) (2-8 ) (2-8 ) Akcesoria Nr katalogowy Średnica DN Okładziny izolacyjne PV 15/2/25 PV - korpus regulatora VC - zawór kulowy PV VC 32/4/5 15/2/ VC 32/4/5 Rączka do zaworu kulowego / /4 5 Rurka kapilarna mm x 1mm Zawór spustowy /4 x 1/2 Zaślepka Zawór spustowy ze złączką pomiarową Złączki pomiarowe: niebieskie /4 x 1/ /4 x 1 1/4 x 2 1/4 x 4 czerwone /4 x 1 1/4 x 2 1/4 x 4 PL 7.29 Cyfrowy manometr Frese 223P z przewodami i iglicami Przewody do pomiaru ciśnienia

9 Katalog techniczny '9 Strona 9 DN15, 5-3,167 6 Ciśnienie różnicowe 2,8, ,4, , 1,6,83 3 1,2,56 2,8,28 1,4, , DN15, 2-6 Ciśnienie różnicowe 11, 9,9, ,8, ,7 6,6, ,5 4,4, ,3,56 2 2,2 1,1, PL 7.29

10 Katalog techniczny '9 Strona 1 DN2, 5-3,278 1 Ciśnienie różnicowe 6,3,25 9 5,7, ,,194, ,4 3,8, ,2, ,5,83 3 1,9,56 2 1,3,28 1, , 18 DN2, 2-6,556 2 Ciśnienie różnicowe 25,,5 18, ,,389, ,,278 1, ,,167 6, ,, , PL 7.29

11 Katalog techniczny '9 Strona 11 DN25, 5-3, Ciśnienie różnicowe 6,3, ,4, ,5 3,6, ,7 1,8,139 5, , DN25, 2-6 l/s 1,111 4 l/h Ciśnienie różnicowe 19,5 18,, ,5 15,,833, ,5 12, 1,5, ,, ,5 6,, ,5, , 1, , PL 7.29

12 Katalog techniczny '9 Strona 12 DN32, 2-8 1,389 5 Ciśnienie różnicowe 1, , 1, ,,972, , 12,, ,, ,, ,, ,, ,, l/s 2,222 8 l/h DN4, 2-8 Ciśnienie różnicowe 24, 1, ,667 1, , 1, ,,833 3, ,, , PL 7.29

13 Katalog techniczny '9 Strona 13 DN5, 2-8 l/s l/h Ciśnienie różnicowe 3, , 3, , 2, , 2, , 1, , 1, ,, , , Specyfikacja Automatyczny regulator różnicy ciśnień z możliwością regulacji ciśnienia różnicowego bez konieczności ingerowania w instalację. Zadaniem regulatora jest ograniczanie ciśnienia różnicowgo w instalacji. Regulator zawiera złączki służące do pomiaru spadku ciśnienia różnicowego. Nastawa regulatora dokonywana jest z użyciem 4mm klucza imbusowego. Korpus regulatora oznaczony jest strzałkami określającymi kierunek przepływu medium. Dopuszczalne ciśnienie PN16. PL 7.29 Danpo i Frese A/S nie ponoszą odpowiedzialności za ewentualne błędy powstałe w druku katalogów, broszur lub jakichkolwiek innych materiałów informacyjnych. Frese A/S zastrzega sobie prawo do wprowadzania modyfikacji w produktach bez uprzedzenia, włączając w to modyfikacje w zamówionych produktach jeśli występuje to bez zmiany aktualnie ustanowionej specyfikacji. Wszystkie zarejestrowane znaki towarowe w tych materiałach są zastrzeżone i są własnością Frese A/S lub Danpo. Danpo ul. Serbska 4, Poznań tel. () , tel/fax () , danpo@danpo.pl
