1 Zawory regulacji ciśnienia różnicowego BALLOREX DELTA DN15-32 Opis Zawory BALLEREX DELTA to zawory regulacji ciśnienia różnicowego stosowane w wodnych instalacjach grzewczych i chłodniczych. Zawory te zapewniają stałe ciśnienie różnicowe w równoważonym obwodzie, dzięki czemu uzyskujemy optymalne warunki pracy np. dla zaworów termostatycznych również w przypadku zmiany natężenia przepływu. Zawory regulacyjne BALLOREX DELTA wpływają również na zmniejszenie hałasu spowodowanego zbyt dużym spadkiem ciśnienia występującym na zaworach termostatycznych, zaworach podwójnej regulacji i innych komponentach instalacji. Wersje Wymiary DN15, DN20, DN25, DN32, DN40, DN50 Ciśnienie różnicowe 5-25, 20-40, 35-75, kPa DN40 Korzyści Szeroki zakres regulacji do różnych zastosowań: 5-25 kpa, kpa, kpa, kpa. Utrzymują stałą różnicę ciśnienia w stabilizowanym obiegu niezależnie od zmian ciśnienia w całym systemie. Eliminują problem hałasu. Posiadają funkcje odcięcia i spustu. Zwarta i nieduża konstrukcja umożliwia łatwy montaż. Trwała konstrukcja, klasa ciśnieniowa PN25. Proste i precyzyjne ustawianie żądanego przepływu w połączeniu z BALLOREX 750PV, VENTURI i VARIO. Możliwość oddawania instalacji do użytku etapami, dzięki równoważeniu kolejnych stref. Etapowe uruchamianie instalacji jest proste i nie zakłóca pracy pozostałych części instalacji.. Dzięki ich pracy uzyskujemy lepszy komfort cieplny bez niepotrzebnego marnowania energii. DN50 1

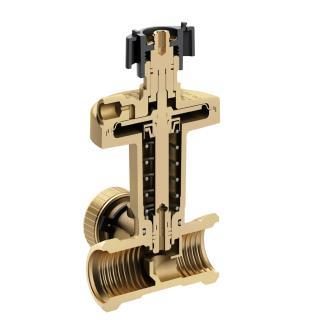

2 Budowa ) Wrzeciono nastawy (klucz imbusowy) 2) Podłączenie rurki kapilarnej 3) Sprężyna zmiany ΔP 4) Grzybek zaworu 5) Gniazdo zaworu 6) Zawór spustowy i pomiaru ciśnienia 7) Membrana 8) Pokrętło do zamykania zaworu 4 5 Materiały Przyłącza Gwint wewnętrzny ISO 7/1 Korpus zaworu, gniazdo i wewn. części mechaniczne Mosiądz DR CW602N Sprężyna Stal nierdzewna Uszczelki i membrana EPDM Pokrętło PPS Specyfikacja Maksymalna temperatura pracy 120 C (chwilowo 135 C) Minimalna temperatura pracy -20 C Maksymalne ciśnienie różnicowe 250 kpa Maksymalne ciśnienie 25 barów Precyzja regulacji ±25% 2

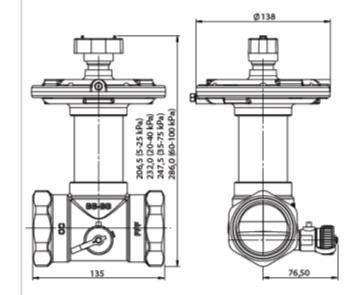

3 Wymiary D3 D3 H H D1 D2 D1 D2 Model H D1 D2 D3 DN DN DN DN DN40 (5-25kPa) DN40 (20-40kPa) DN40 (35-75kPa) DN50 (5-25kPa) DN50 (20-40kPa) DN50 (35-75kPa) DN50 (60-100kPa)

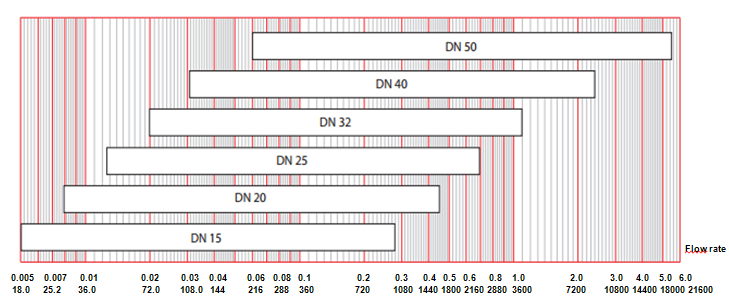

4 Charakterystyka Illustracja DN G m 3 /h 15 ½" /4" " /4" ½" " 20 Ciśnienie różnicowe Nastawa fabryczna Kod produktu 5-25kPa 10kPa kPa 30kPa kPa 10kPa kPa 30kPa kPa 10kPa kPa 30kPa kPa 10kPa kPa 30kPa kPa 10kPa kPa 30kPa kPa 60kPa kPa 10kPa kPa 30kPa kPa 60kPa kPa 80kPa Wykres szybkiego wyboru 4

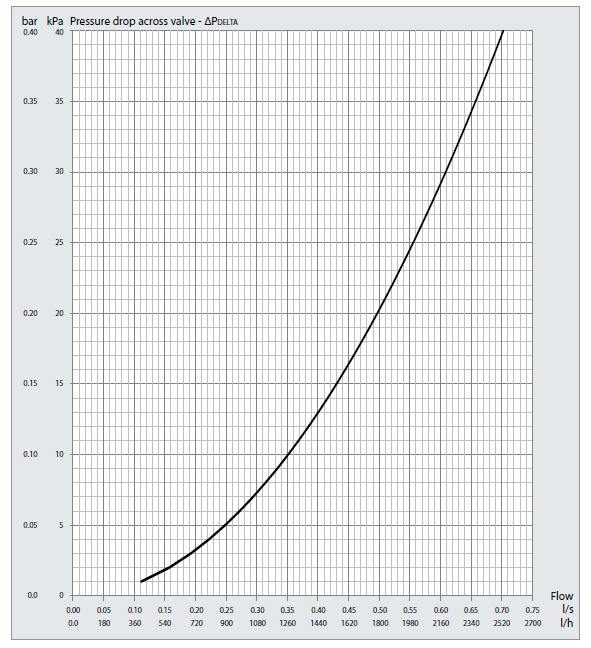

5 Specyfikacja zaworu DELTA DN15 Wykres pozwala ocenić całkowity spadek ciśnienia na zaworze BALLOREX DELTA przy zadanym przepływie. Spadek ciśnienia na zaworze - ΔP DELTA 5

6 Tabele wskazują dostępne zakresy przepływu w zależności do pożądanych nastaw ciśnienia różnicowego w zaworze BALLOREX DELTA DN15 DN15 Nastawa kpa min. l/h maks. l/h Nastawa kpa min. l/h maks. l/h

7 Zawór BALLROEX DELTA DN15 dostarczany jest z dwoma zakresami regulacji ciśnienia. Regulacji dokonuje się przy użyciu klucza imbusowego. Tabela wskazuje liczbę obrotów potrzebną do uzyskania pożądanego ciśnienia różnicowego. DN kPa DN kPa Obroty kpa Obroty kpa

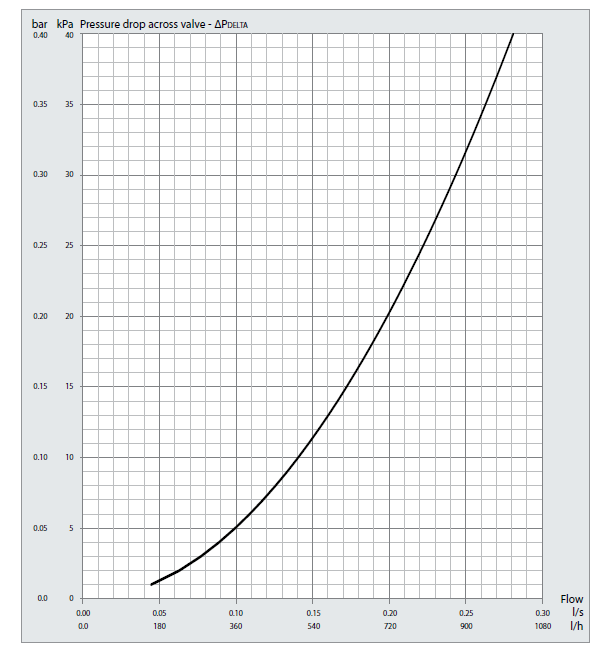

8 Specyfikacja zaworu DELTA DN20 Wykres pozwala ocenić całkowity spadek ciśnienia na zaworze BALLOREX DELTA przy zadanym przepływie Spadek ciśnienia na zaworze - ΔP DELTA 8

9 Tabele wskazują dostępne zakresy przepływu w zależności do pożądanych nastaw ciśnienia różnicowego w zaworze BALLOREX DELTA DN20 DN20 Nastawa kpa min. l/h maks. l/h Nastawa kpa min. l/h maks. l/h

10 Zawór BALLROEX DELTA DN20 dostarczany jest z dwoma zakresami regulacji ciśnienia. Regulacji dokonuje się przy użyciu klucza imbusowego. Tabela wskazuje liczbę obrotów potrzebną do uzyskania pożądanego ciśnienia różnicowego.. DN kPa DN kPa Obroty kpa Obroty kpa

12 Tabele wskazują dostępne zakresy przepływu w zależności do pożądanych nastaw ciśnienia różnicowego w zaworze BALLOREX DELTA. DN25 DN25 Nastawa kpa min. l/h maks. l/h Nastawa kpa min. l/h maks. l/h

15 Tabele wskazują dostępne zakresy przepływu w zależności do pożądanych nastaw ciśnienia różnicowego w zaworze BALLOREX DELTA. DN32 DN32 Nastawa kpa min. l/h maks. l/h Nastawa kpa min. l/h maks. l/h

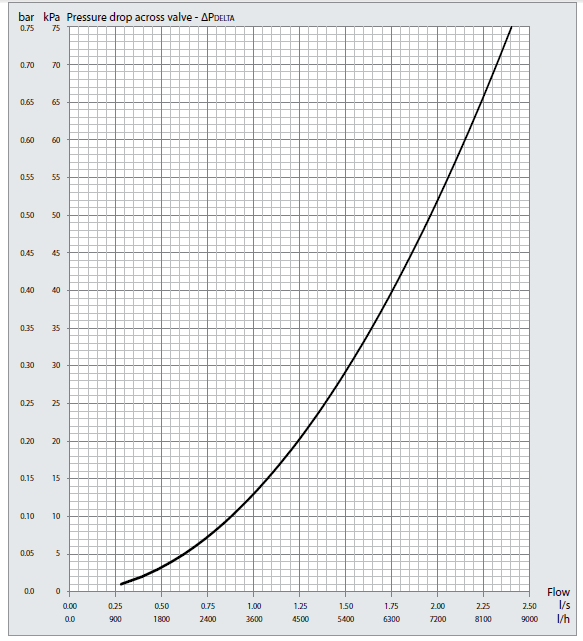

17 Specyfikacja zaworu DELTA DN40 Wykres pozwala ocenić całkowity spadek ciśnienia na zaworze BALLOREX DELTA przy zadanym przepływie Spadek ciśnienia na zaworze - ΔP DELTA 17

18 Tabele wskazują dostępne zakresy przepływu w zależności do pożądanych nastaw ciśnienia różnicowego w zaworze BALLOREX DELTA. Nastawa kpa DN40 DN40 DN40 min. l/h maks. l/h Nastawa kpa min. l/h maks. l/h Nastawa kpa min. l/h maks. l/h

19 Zawór BALLROEX DELTA DN40 dostarczany jest z trzema zakresami regulacji ciśnienia. Regulacji dokonuje się przy użyciu klucza imbusowego. Tabela wskazuje liczbę obrotów potrzebną do uzyskania pożądanego ciśnienia różnicowego. DN kPa DN kPa DN kPa Obroty kpa Obroty kpa Obroty kpa

21 Tabele wskazują dostępne zakresy przepływu w zależności do pożądanych nastaw ciśnienia różnicowego w zaworze BALLOREX DELTA DN kpa DN kpa Nastawa kpa min. l/h maks. l/h Nastawa kpa min. l/h maks. l/h

22 DN kPa DN kpa Nastawa kpa min. l/h maks. l/h Nastawa kpa min. l/h maks. l/h

23 Zawór BALLROEX DELTA DN50 dostarczany jest z czterema zakresami regulacji ciśnienia. Regulacji dokonuje się przy użyciu klucza imbusowego. Tabela wskazuje liczbę obrotów potrzebną do uzyskania pożądanego ciśnienia różnicowego. DN kpa DN kpa DN kpa DN kPa Obroty kpa Obroty kpa Obroty kpa Obroty kpa

24 Montaż Należy przestrzegać poniższych zaleceń podczas montażu zaworu BALLOREX DELTA: Strzałka na korpusie zaworu BALLOREX VENTURI wskazuje na kierunek przepływu medium, którego należy przestrzegać podczas montażu. Zawór BALLOREX DELTA powinien być zamontowany na rurze powrotnej. Nie jest wymagane stosowanie odcinków prostych przed ani za zaworami BALLOREX DELTA i BALLOREX VENTURI. Zawory mogą być instalowane bezpośrednio na łukach albo elementach elastycznych. Przed montażem rurki kapilarnej należy przeprowadzić płukanie instalacji. 24

25 wa Rurka kapilarna montowana jest do zaworu partnera (lub trójnika) na rurze zasilającej i powinna zostać przepłukana w celu upewnienia się, że nie ma w niej powietrza. Po podłączeniu rurki do zaworu BALLOREX DELTA kontrola ciśnienia różnicowego jest aktywna. Nastawę ciśnienia różnicowego realizuje się przy pomocy klucza imbusowego poprzez pełne obroty. Obroty wykonuje się w kierunku zgodnym z ruchami wskazówek zegara od nastawy fabrycznej: 5.0 kpa dla Ballorex Delta 5-25 kpa, 20 kpa dla Ballorex Delta kpa 35 kpa dla Ballorex Delta kpa 60 kpa dla Ballorex Delta kpa Tabele nastawy wskazują ile obrotów kluczem (imbus 4 mm) należy wykonać aby uzyskać pożądaną nastawę. Nie należy wykonywać większej liczby obrotów ponad wartości określone w tabelach. 25

26 Ciśnienie różnicowe można zmierzyć przy pomocy miernika przepływu. Po podłączeniu do króćca pomiarowego zaworu BALLEROEX 750PV, VENTURI (lub VARIO) oraz do spustu na zaworze DELTA, miernik pokaże spadek ciśnienia w równoważonym obiegu. Jeżeli zaworem towarzyszącym jest zawór VENTURI wówczas jego spadek ciśnienia jest uwzględniony w obwodzie równoważonym przez zawór DELTA. Jeśli zawór towarzyszący to zawór 750PV lub VARIO należy upewnić się, czy spadek ciśnienia na tym zaworze jest uwzględniony w obwodzie równoważonym przez zawór DELTA Pomiaru przepływ możemy dokonać bezpośrednio na zaworze partnerze. W przypadku zaworu VENTURI należy podłączyć miernik do zaworu, wybrać rodzaj zaworu (jego średnicę) i odczytać wskazaną wartość. Dokonując pomiaru na zaworze BALLOREX 750PV oraz VARIO w celu odczytania rzeczywistego przepływu dodatkowo należy podać aktualną nastawę zaworu. W wypadku zaworu VENTURI zmiany przepływu odczytywane są w sposób ciągły bez konieczności wpisywania kolejnych nastaw do przyrządu pomiarowego. Natomiast dla zawory BALLOREX 750PV oraz VARIO należy korygować wpisaną wartość nastawy po każdej jej zmianie. Używając miernika innego niż Ballorex Balancing Computer BC2 wartość Kvm zaworu VENTURI albo wartość odpowiadającą nastawie BALLOREX 750PV, VARIO trzeba wprowadzać do miernika aby uzyskać wartość przepływu. Należy upewnić się, że wszystkie zawory w obwodzie są w pełni otwarte a pompa zapewnia wystarczające ciśnienie i przepływ. 26

27 Podczas się próby ciśnieniowej instalacji, rurka kapilarna powinna być podłączona do zaworów a wszystkie zawory w obwodzie zamontowane w kolejności za zaworem BALLOREX DELTA w pełni otwarte. Jest to konieczne by zachować to samo ciśnienie statyczne po obu stronach membrany a tym samym uniknąć jej uszkodzenia. Jeśli BALLOREX DELTA jest zamontowany w połączeniu z zaworem BALLOREX 750PV, VENTURI lub VARIO, zawory te powinny być zupełnie otwarte lub zupełnie zamknięte. Maksymalne ciśnienie podczas próby ciśnieniowej to 25 barów. Odcięcia przepływu na zaworze BALLROEX DELTA dokonuje się przy pomocy pokrętła poprzez obracanie go zgodnie z kierunkiem wskazówek zegara. Aby uniknąć uszkodzenia zaworu, podczas procesu ocinania spadek ciśnienia w zaworze nie powinien nigdy przekroczyć 250 kpa. Alternatywnie, w celu uniknięcia zniszczenia zaworu można przed zamknięciem odłączyć rurkę kapilarną z jednej strony. Gdy zawory zostaną odcięte, pozostałą część instalacji można opróżnić korzystając ze spustu 3/4 w wbudowanego w zawór BALLROEX DELTA. W tym celu należy zdjąć korek, podłączyć wąż i otworzyć zawór kulowy. 27

28 Zawory towarzyszące Ilustracja DN Wymiar (m 3 /h) Kod produktu 15 ½" ¾" " /4" ½" " Wymiary Ilustracja DN G D E H L M 15 ½" ¼" ¼" ¾" ¼" ¼" " ¼" ¼" /4" 3/8" ¼" ½" 3/8" ¼" " 3/8" ¼" Kierunek zaworu Zawór towarzyszący serii 750 można instalować w obu kierunkach przepływu i pod dowolnym kątem na rurze. Montaż zaworu serii 750 Dla uzyskania najbardziej wiarygodnych pomiarów należy zawór instalować na rurze, której odcinek zasilający i powrotny mają co najmniej po 15 x DN długości. Minimalna długość prostej rury na zasilaniu: Od pompy 10 x DN Od złączki albo innego zaworu 5 x DN 28

29 Instalacja Należy przestrzegać kierunku przepływu zaznaczonego strzałką na korpusie (tylko na zaworach DELTA) Nie trzeba instalować prostych odcinków rury przed ani za zaworem DELTA Należy zwrócić uwagę na odcinek rury konieczny przed zaworem 750PV Przed podłączeniem rurki kapilarnej oczyść i opróżnij instalację Ustaw przepływ przed podłączeniem kapilary włączając 750PV Podłącz kapilarę do zaworu towarzyszącego i zalej ją wodą aby usunąć z niej powietrze Podłącz kapilarę do zaworu DELTA Podłączenie zgodnie z przepływem: 29

30 Podłączenie z odwróconym przepływem: 30

31 Wykresy przepływu i tabele Kv dla zaworu 750PV Zawory równoważące kategoryzuje się określając ich przepływ czyli wartość Kv - Kv0 [m 3 /h], który tworzy ciśnienie różnicowe 1 bara [14,5 psi] dla płynów o gęstości Δ0 = 1000 kg/m 3 (przykładowo czysta woda o temperaturze 20 C [68 F]). Dla płynów o innych gęstościach należy wprowadzić współczynnik korekcji. DN15 1/2 A B Pos. Kv Pos. Kv Pos. Kv Pos. Kv ?
