1 Równoważenie instalacji grzewczych i wody lodowej

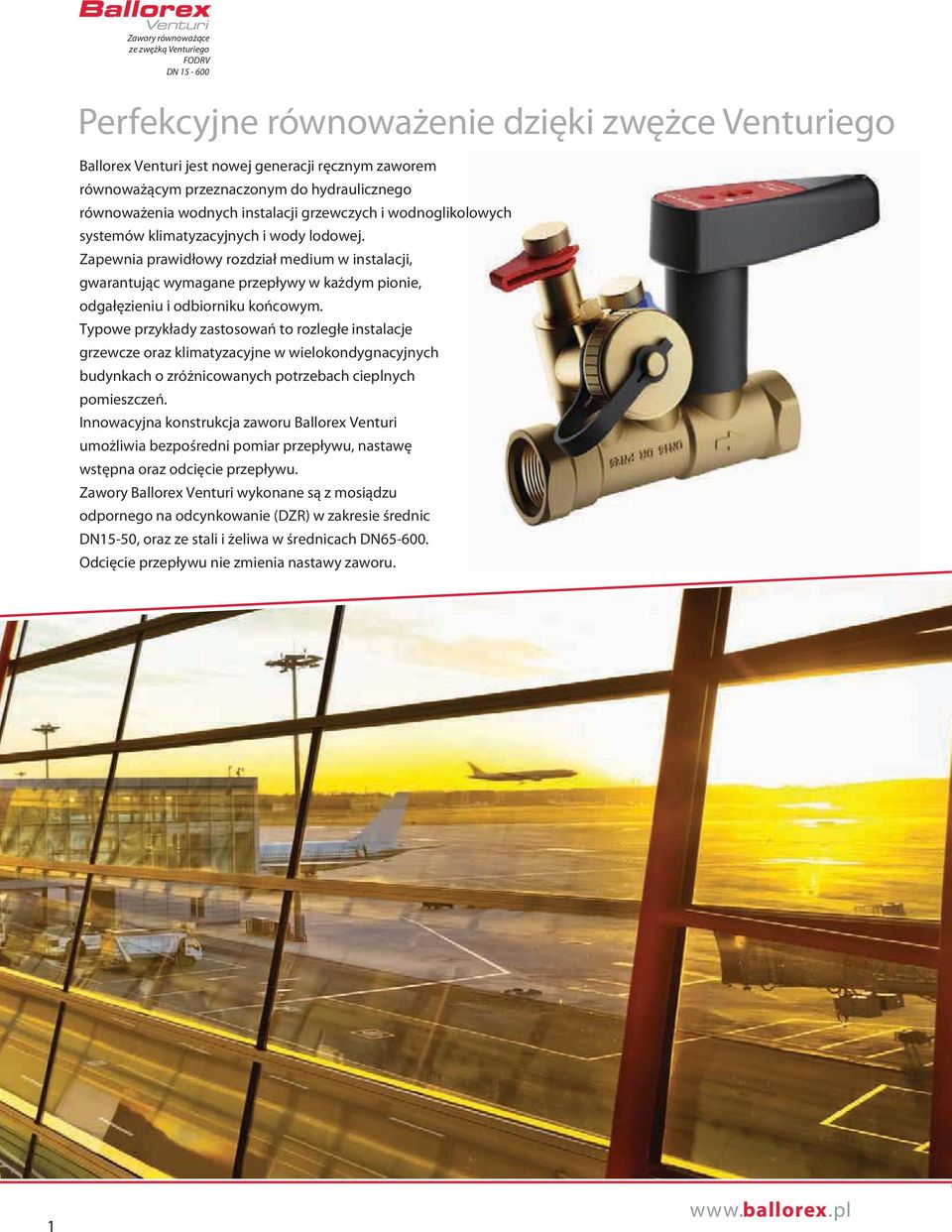

2 Zawory równoważące ze zwężką Venturiego FODRV DN Perfekcyjne równoważenie dzięki zwężce Venturiego Ballorex Venturi jest nowej generacji ręcznym zaworem równoważącym przeznaczonym do hydraulicznego równoważenia wodnych instalacji grzewczych i wodnoglikolowych systemów klimatyzacyjnych i wody lodowej. Zapewnia prawidłowy rozdział medium w instalacji, gwarantując wymagane przepływy w każdym pionie, odgałęzieniu i odbiorniku końcowym. Typowe przykłady zastosowań to rozległe instalacje grzewcze oraz klimatyzacyjne w wielokondygnacyjnych budynkach o zróżnicowanych potrzebach cieplnych pomieszczeń. Innowacyjna konstrukcja zaworu Ballorex Venturi umożliwia bezpośredni pomiar przepływu, nastawę wstępna oraz odcięcie przepływu. Zawory Ballorex Venturi wykonane są z mosiądzu odpornego na odcynkowanie (DZR) w zakresie średnic DN15-50, oraz ze stali i żeliwa w średnicach DN Odcięcie przepływu nie zmienia nastawy zaworu. 1

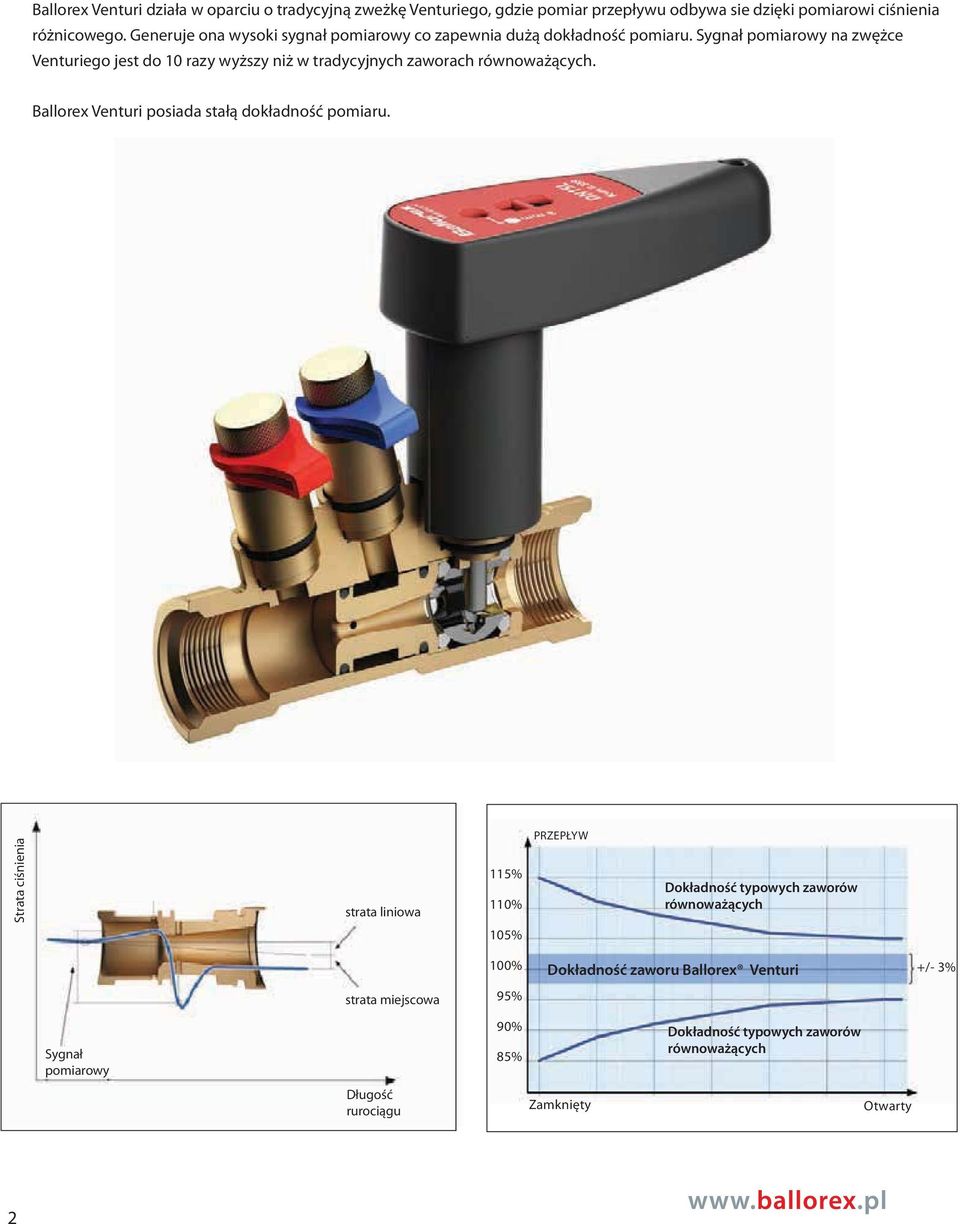

3 Ballorex Venturi działa w oparciu o tradycyjną zweżkę Venturiego gdzie pomiar przepływu odbywa sie dzięki pomiarowi ciśnienia różnicowego. Generuje ona wysoki sygnał pomiarowy co zapewnia dużą dokładność pomiaru. Sygnał pomiarowy na zwężce Venturiego jest do 10 razy wyższy niż w tradycyjnych zaworach równoważących. Ballorex Venturi posiada stałą dokładność pomiaru. Strata ciśnienia strata liniowa 115% 110% PRZEPŁYW Dokładność typowych zaworów równoważących 105% 100% Dokładność zaworu Ballorex Venturi +/- 3% strata miejscowa 95% Sygnał pomiarowy 90% 85% Dokładność typowych zaworów równoważących Długość rurociągu Zamknięty Otwarty 2

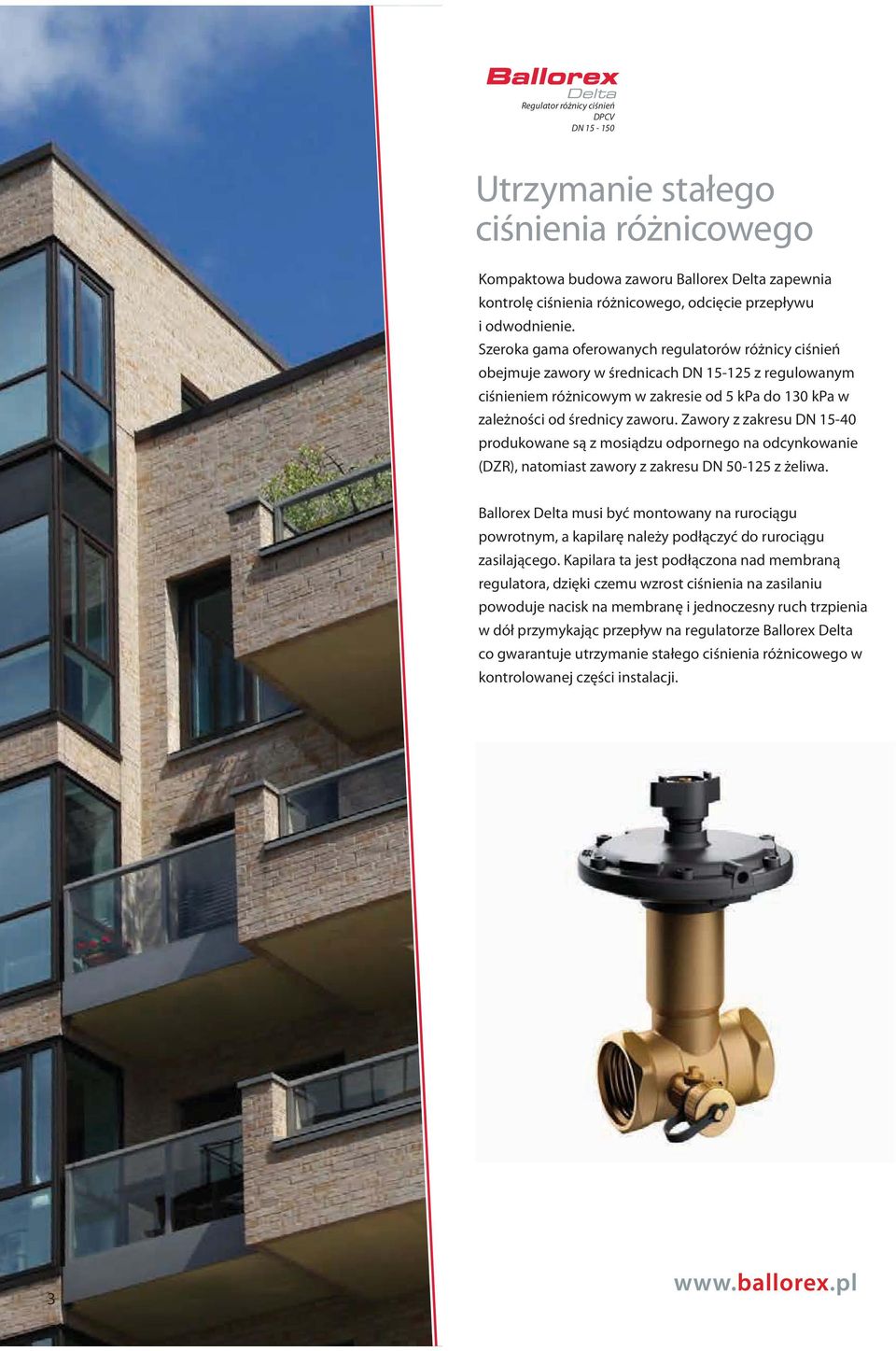

4 Regulator różnicy ciśnień DPCV DN Utrzymanie stałego ciśnienia różnicowego Kompaktowa budowa zaworu Ballorex Delta zapewnia kontrolę ciśnienia różnicowego, odcięcie przepływu i odwodnienie. Szeroka gama oferowanych regulatorów różnicy ciśnień obejmuje zawory w średnicach DN z regulowanym ciśnieniem różnicowym w zakresie od 5 kpa do 130 kpa w zależności od średnicy zaworu. Zawory z zakresu DN produkowane są z mosiądzu odpornego na odcynkowanie (DZR), natomiast zawory z zakresu DN z żeliwa. Ballorex Delta musi być montowany na rurociągu powrotnym, a kapilar należy podłączyć do rurociągu zasilającego. Kapilara ta jest podłączona nad membraną regulatora, dzięki czemu wzrost ciśnienia na zasilaniu powoduje nacisk na membran i jednoczesny ruch trzpienia w dół przymykając przepływ na regulatorze Ballorex Delta co gwarantuje utrzymanie stałego ciśnienia różnicowego w kontrolowanej części instalacji. 3

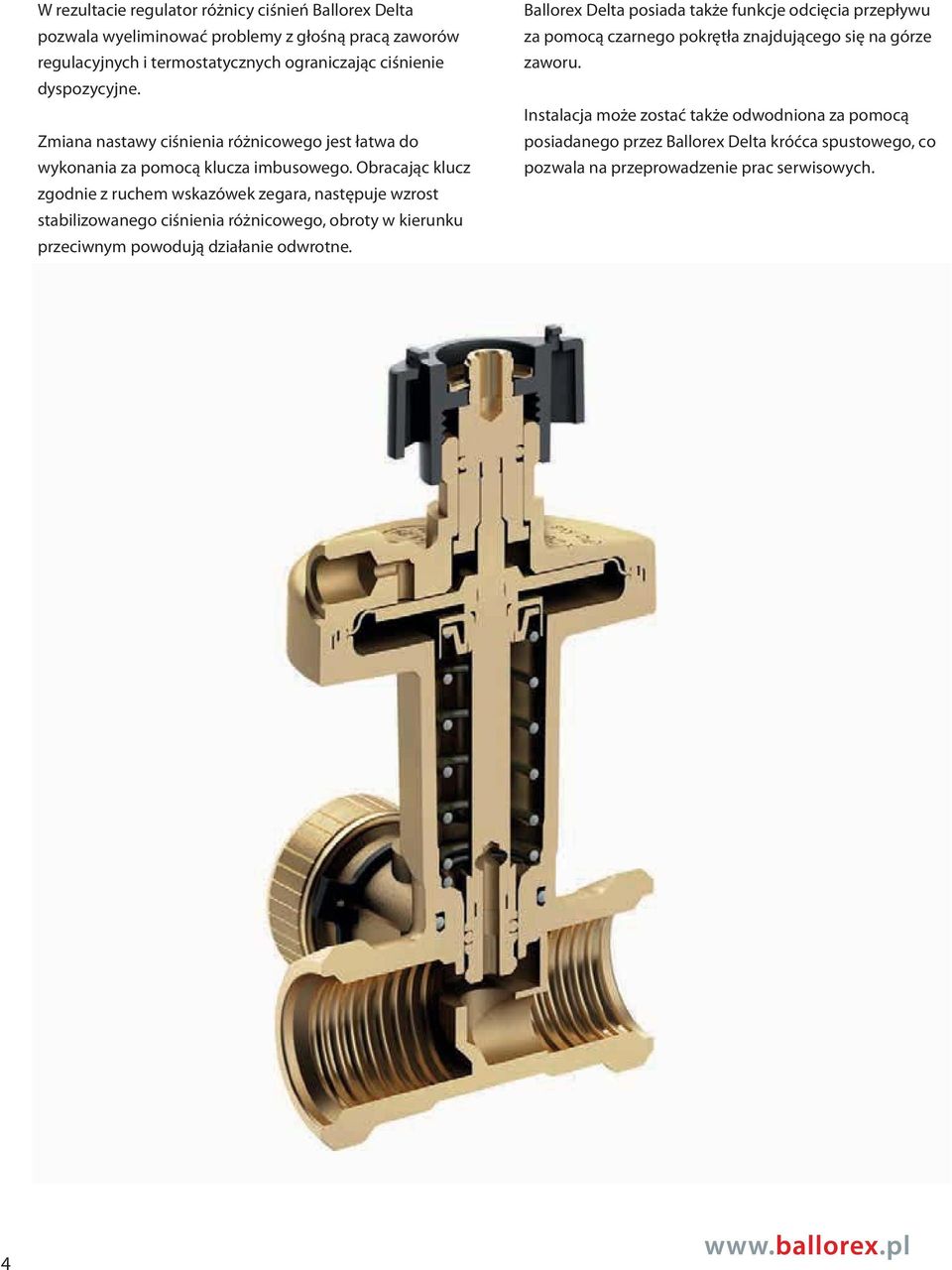

5 W rezultacie regulator różnicy ciśnień Ballorex Delta pozwala wyeliminować problemy z głośną pracą zaworów regulacyjnych i termostatycznych ograniczając ciśnienie dyspozycyjne. Zmiana nastawy ciśnienia różnicowego jest łatwa do wykonania za pomocą klucza imbusowego. Obracając klucz zgodnie z ruchem wskazówek zegara, następuje wzrost stabilizowanego ciśnienia różnicowego, obroty w kierunku przeciwnym powodują działanie odwrotne. Ballorex Delta posiada także funkcje odcięcia przepływu za pomocą czarnego pokrętła znajdującego się na górze zaworu. Instalacja może zostać także odwodniona za pomocą posiadanego przez Ballorex Delta króćca spustowego, co pozwala na przeprowadzenie prac serwisowych. 4

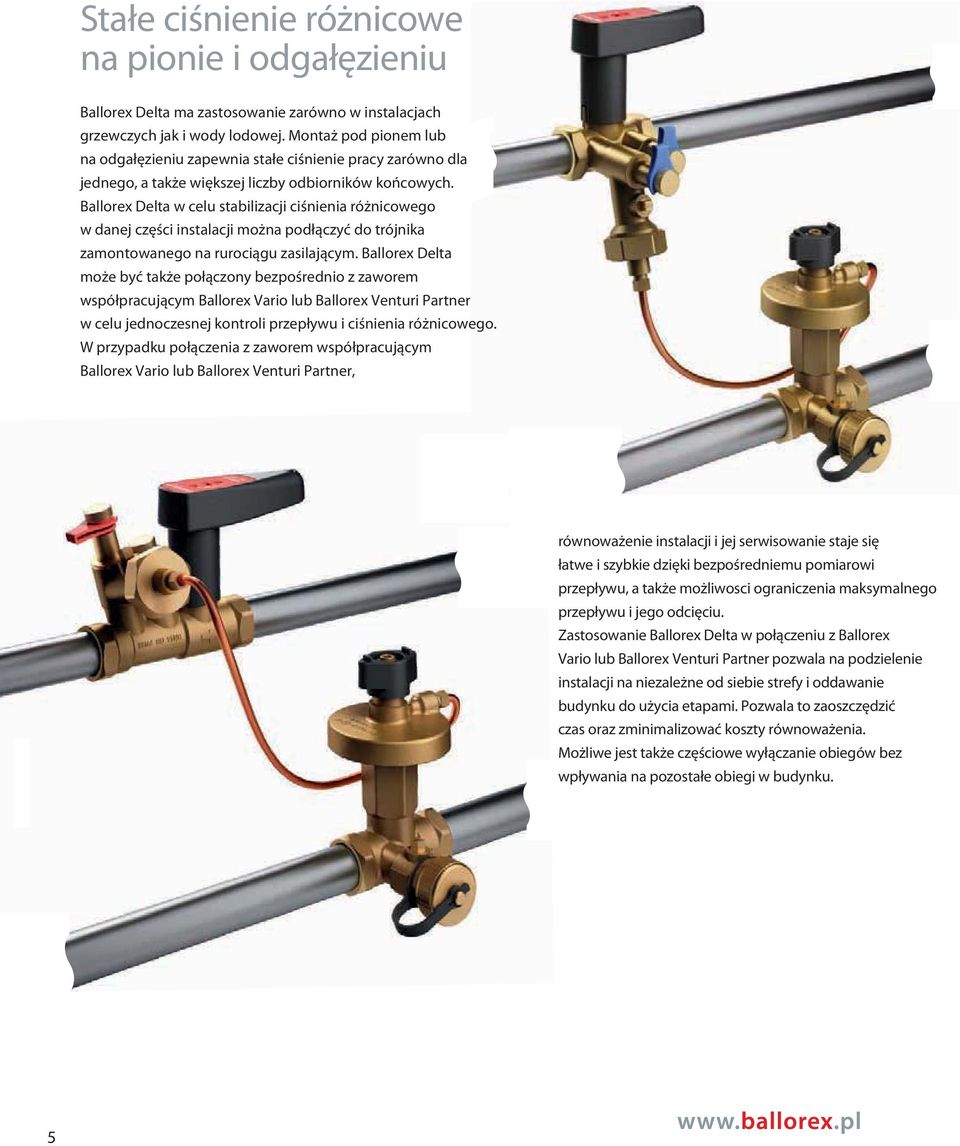

6 Stałe ciśnienie różnicowe na pionie i odgałęzieniu Ballorex Delta ma zastosowanie zarówno w instalacjach grzewczych jak i wody lodowej. Montaż pod pionem lub na odgałęzieniu zapewnia stałe ciśnienie pracy zarówno dla jednego, a także większej liczby odbiorników końcowych. Ballorex Delta w celu stabilizacji ciśnienia różnicowego w danej części instalacji można podłączyć do trójnika zamontowanego na rurociągu zasilającym. Ballorex Delta może być także połączony bezpośrednio z zaworem współpracującym Ballorex Vario lub Ballorex Venturi Partner w celu jednoczesnej kontroli przepływu i ciśnienia różnicowego. W przypadku połączenia z zaworem współpracującym Ballorex Vario lub Ballorex Venturi Partner, równoważenie instalacji i jej serwisowanie staje się łatwe i szybkie dzięki bezpośredniemu pomiarowi przepływu, a także możliwosci ograniczenia maksymalnego przepływu i jego odcięciu. Zastosowanie Ballorex Delta w połączeniu z Ballorex Vario lub Ballorex Venturi Partner pozwala na podzielenie instalacji na niezależne od siebie strefy i oddawanie budynku do użycia etapami. Pozwala to zaoszczędzić czas oraz zminimalizować koszty równoważenia. Możliwe jest także częściowe wyłączanie obiegów bez wpływania na pozostałe obiegi w budynku. 5

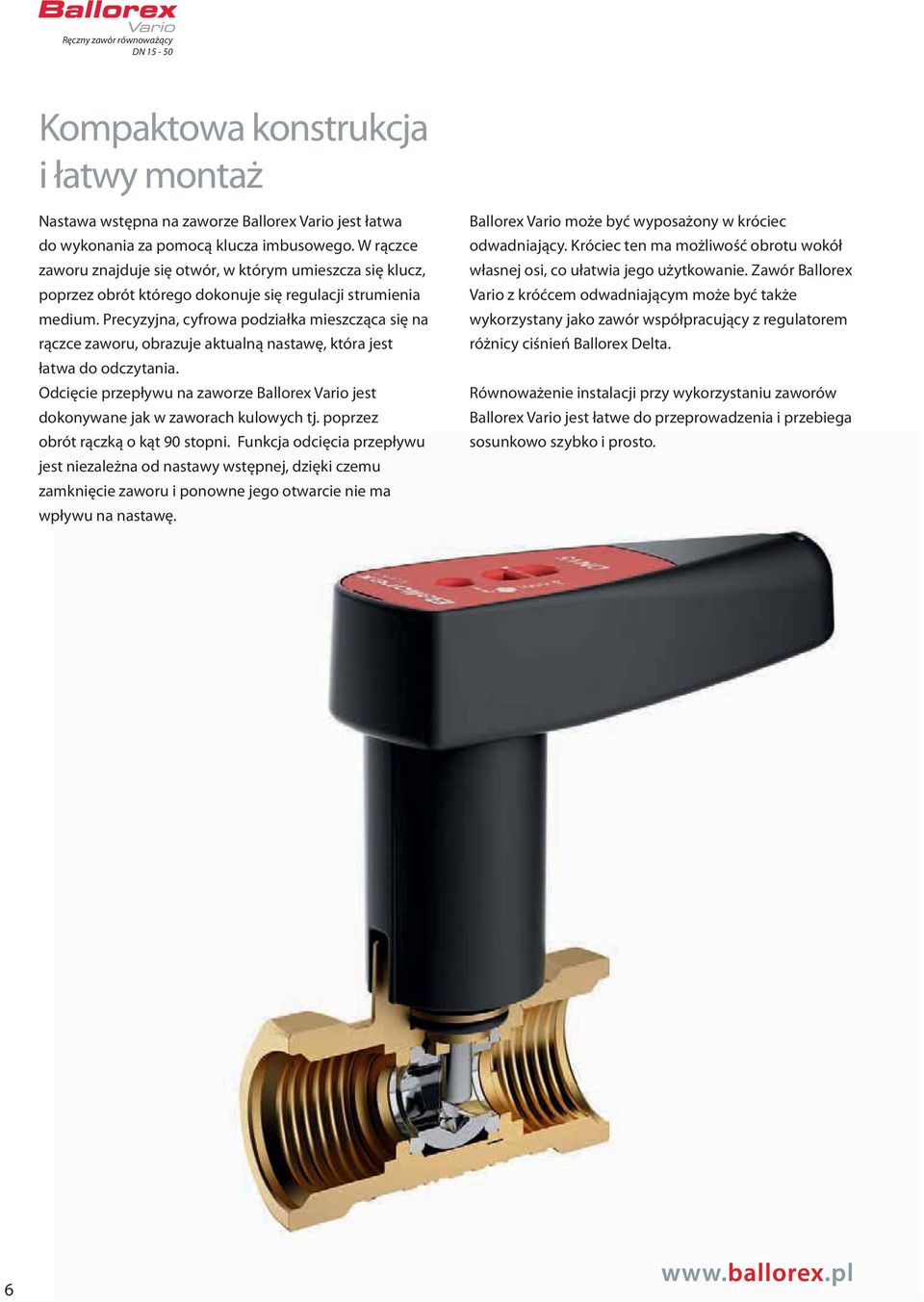

7 Ręczny zawór równoważący DN Kompaktowa konstrukcja i łatwy montaż Nastawa wstępna na zaworze Ballorex Vario jest łatwa do wykonania za pomocą klucza imbusowego. W rączce zaworu znajduje się otwór, w którym umieszcza się klucz, poprzez obrót którego dokonuje się regulacji strumienia medium. Precyzyjna, cyfrowa podziałka mieszcząca się na rączce zaworu, obrazuje aktualną nastawę, która jest łatwa do odczytania. Odcięcie przepływu na zaworze Ballorex Vario jest dokonywane jak w zaworach kulowych tj. poprzez obrót rączką o kąt 90 stopni. Funkcja odcięcia przepływu jest niezależna od nastawy wstępnej, dzięki czemu zamknięcie zaworu i ponowne jego otwarcie nie ma wpływu na nastawę. Ballorex Vario może być wyposażony w króciec odwadniający. Króciec ten ma możliwość obrotu wokół własnej osi, co ułatwia jego użytkowanie. Zawór Ballorex Vario z króćcem odwadniającym może być także wykorzystany jako zawór współpracujący z regulatorem różnicy ciśnień Ballorex Delta. Równoważenie instalacji przy wykorzystaniu zaworów Ballorex Vario jest łatwe do przeprowadzenia i przebiega sosunkowo szybko i prosto. 6

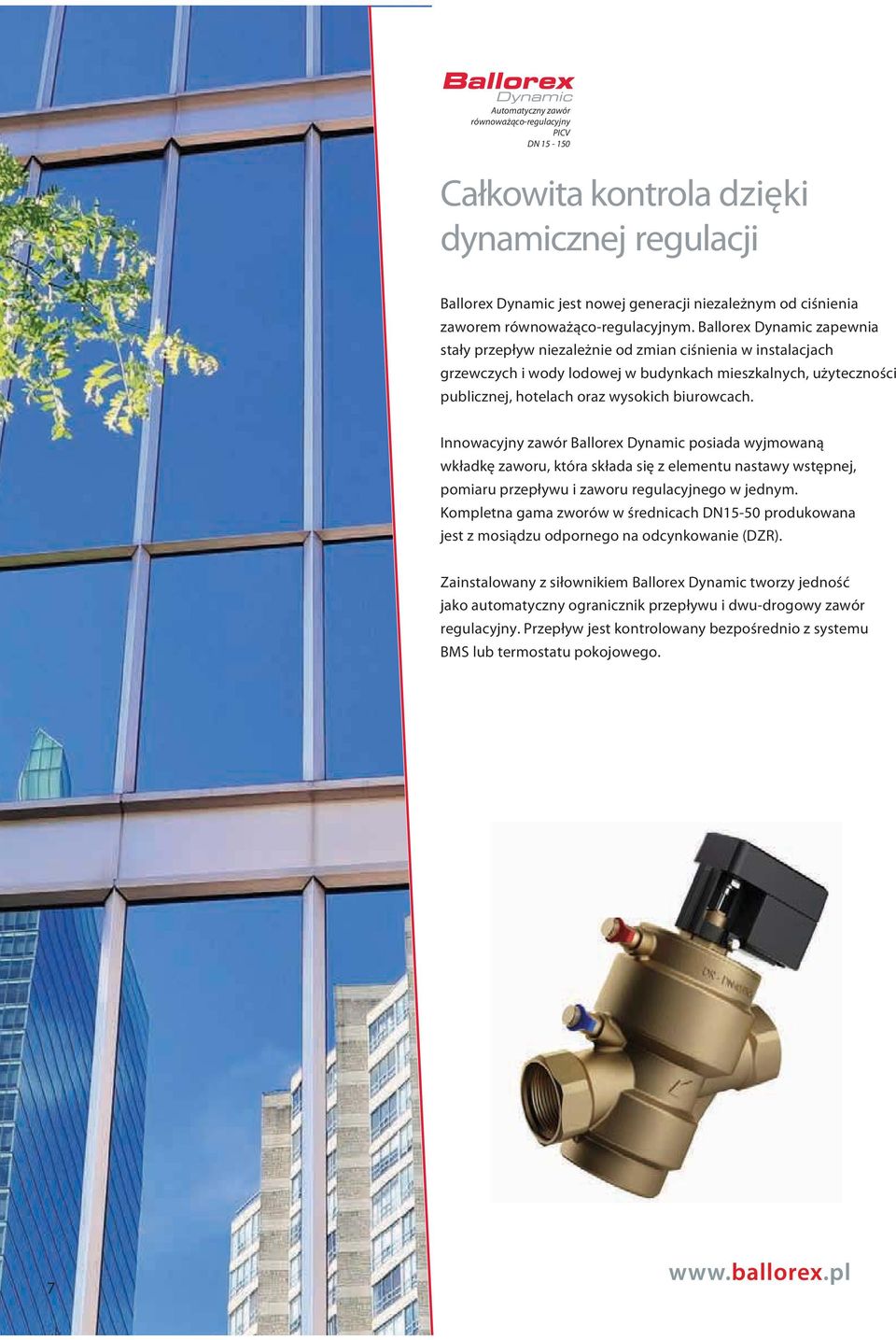

8 Automatyczny zawór równoważąco-regulacyjny PICV DN Całkowita kontrola dynamicznej regulacji Ballorex Dynamic jest nowej generacji niezależnym od ciśnienia zaworem równoważąco-regulacyjnym. Ballorex Dynamic zapewnia stały przepływ niezależnie od zmian ciśnienia w instalacjach grzewczych i wody lodowej w budynkach mieszkalnych, użyteczności publicznej, hotelach oraz wysokich biurowcach. Innowacyjny zawór Ballorex Dynamic posiada wyjmowaną wkładkę zaworu, która składa się z elementu nastawy wstępnej, pomiaru przepływu i zaworu regulacyjnego w jednym. Kompletna gama zworów w średnicach DN15-50 produkowana jest z mosiądzu odpornego na odcynkowanie (DZR). Zainstalowany z siłownikiem Ballorex Dynamic tworzy jedność jako automatyczny ogranicznik przepływu i dwu-drogowy zawór regulacyjny. Przepływ jest kontrolowany bezpośrednio z systemu BMS lub termostatu pokojowego. 7

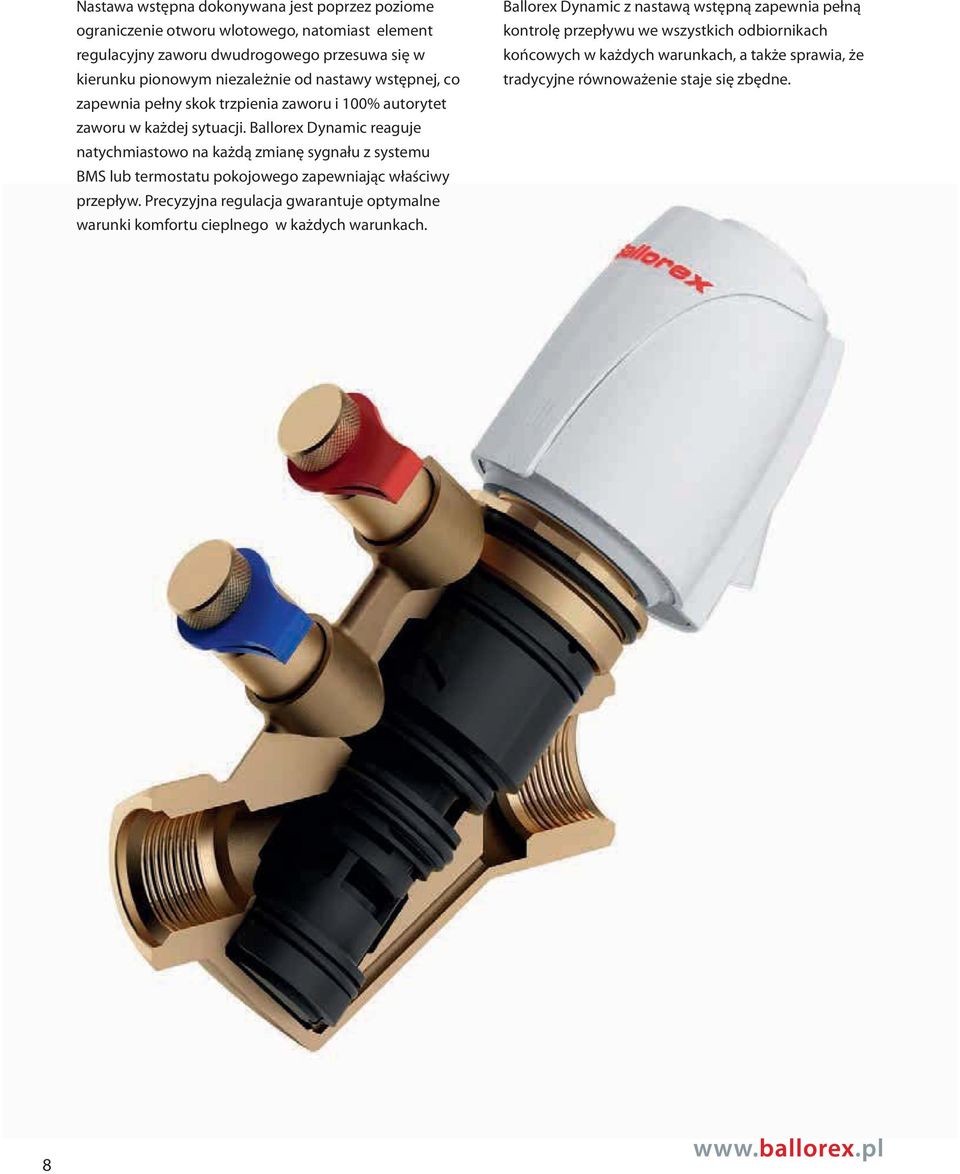

9 Nastawa wstępna dokonywana jest poprzez poziome ograniczenie otworu wlotowego, natomiast element regulacyjny zaworu dwudrogowego przesuwa się w kierunku pionowym niezależnie od nastawy wstępnej, co zapewnia pełny skok trzpienia zaworu i 100% autorytet zaworu w każdej sytuacji. Ballorex Dynamic reaguje natychmiastowo na każdą zmianę sygnału z systemu BMS lub termostatu pokojowego zapewniając właściwy przepływ. Precyzyjna regulacja gwarantuje optymalne warunki komfortu cieplnego w każdych warunkach. Ballorex Dynamic z nastawą wstępną zapewnia pełną kontrolę przepływu we wszystkich odbiornikach końcowych w każdych warunkach, a także sprawia, że tradycyjne równoważenie staje się zbędne. 8

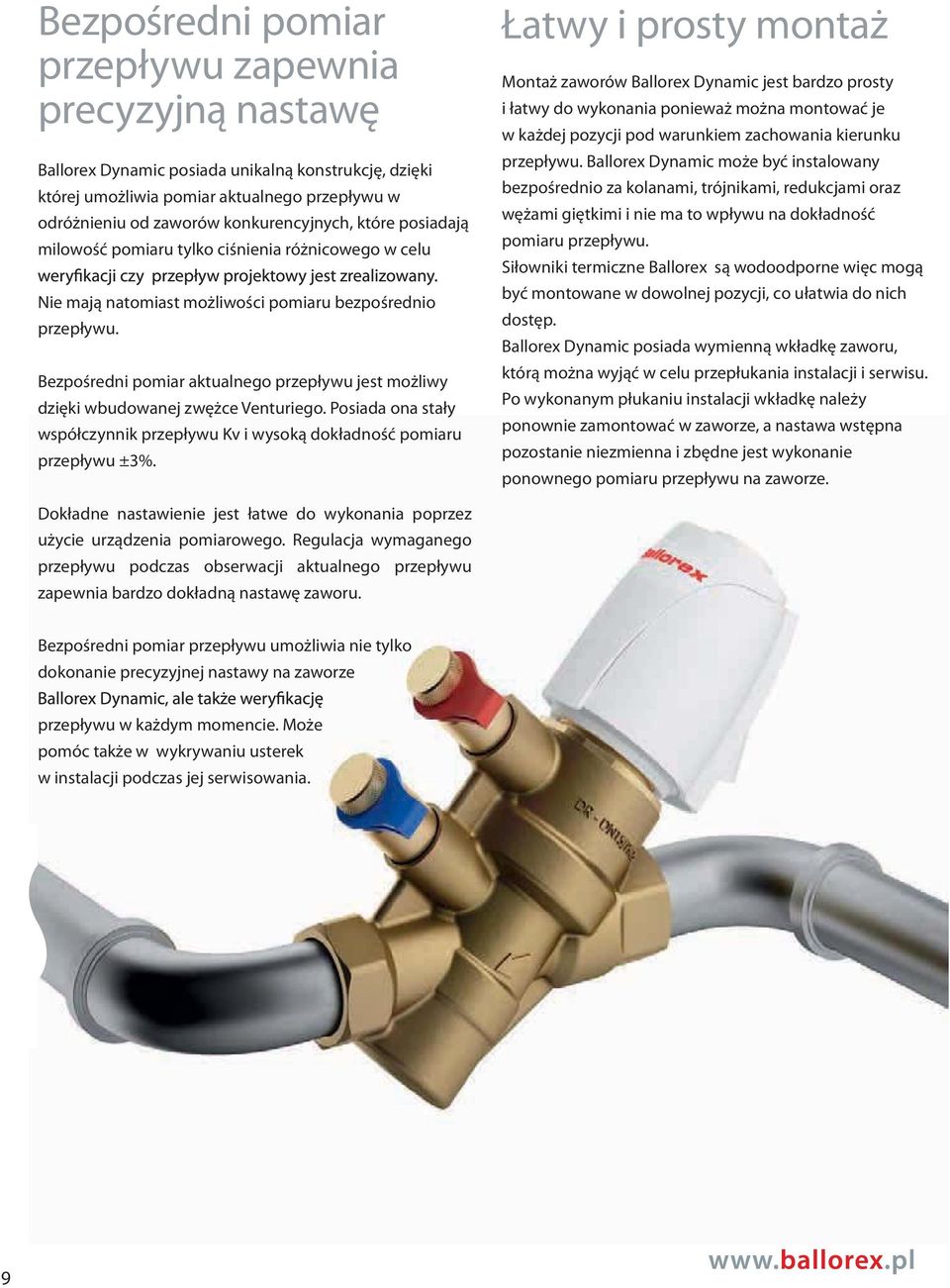

10 Bezpośredni pomiar przepływu zapewnia precyzyjną nastawę Ballorex Dynamic posiada unikalną konstrukcję, dzięki której umożliwia pomiar aktualnego przepływu w odróżnieniu od zaworów konkurencyjnych, które posiadają milowość pomiaru tylko ciśnienia różnicowego w celu Nie mają natomiast możliwości pomiaru bezpośrednio przepływu. Bezpośredni pomiar aktualnego przepływu jest możliwy dzięki wbudowanej zwężce Venturiego. Posiada ona stały współczynnik przepływu Kv i wysoką dokładność pomiaru przepływu ±3%. Łatwy i prosty montaż Montaż zaworów Ballorex Dynamic jest bardzo prosty i łatwy do wykonania ponieważ można montować je w każdej pozycji pod warunkiem zachowania kierunku przepływu. Ballorex Dynamic może być instalowany bezpośrednio za kolanami, trójnikami, redukcjami oraz wężami giętkimi i nie ma to wpływu na dokładność pomiaru przepływu. Siłowniki termiczne Ballorex są wodoodporne więc mogą być montowane w dowolnej pozycji, co ułatwia do nich dostęp. Ballorex Dynamic posiada wymienną wkładkę zaworu, którą można wyjąć w celu przepłukania instalacji i serwisu. Po wykonanym płukaniu instalacji wkładkę należy ponownie zamontować w zaworze, a nastawa wstępna pozostanie niezmienna i zbędne jest wykonanie ponownego pomiaru przepływu na zaworze. Dokładne nastawienie jest łatwe do wykonania poprzez użycie urządzenia pomiarowego. Regulacja wymaganego przepływu podczas obserwacji aktualnego przepływu zapewnia bardzo dokładną nastawę zaworu. Bezpośredni pomiar przepływu umożliwia nie tylko dokonanie precyzyjnej nastawy na zaworze przepływu w każdym momencie. Może pomóc także w wykrywaniu usterek w instalacji podczas jej serwisowania. 9

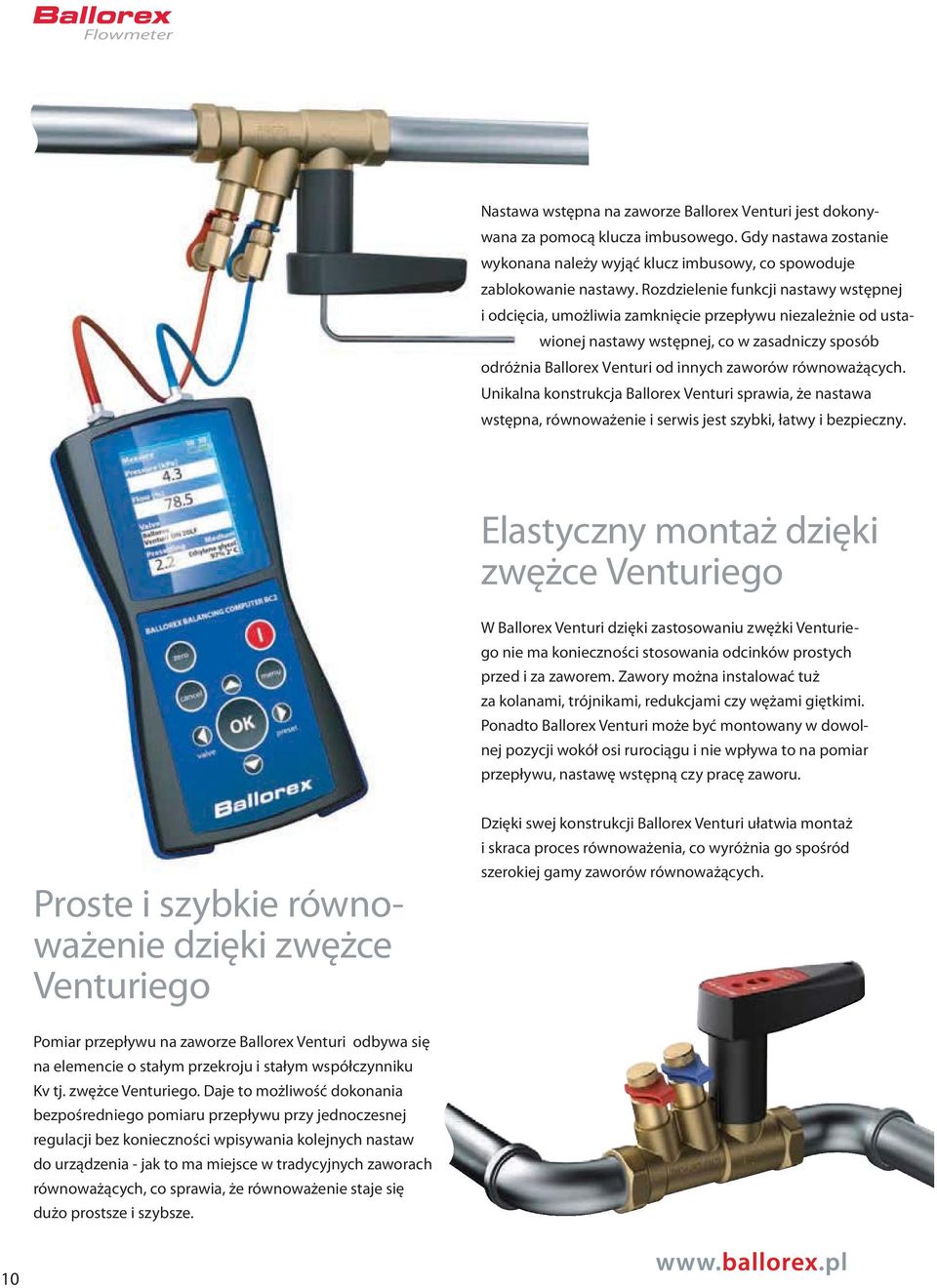

11 Flowmeter Nastawa wstępna na zaworze Ballorex Venturi jest dokonywana za pomocą klucza imbusowego. Gdy nastawa zostanie wykonana należy wyją klucz imbusowy, co spowoduje zablokowanie nastawy. Rozdzielenie funkcji nastawy wstępnej i odcięcia, umożliwia przepływu niezależnie od ustawionej nastawy wstępnej, co w zasadniczy sposób odróżnia Ballorex Venturi od innych zaworów równoważących. Unikalna konstrukcja Ballorex Venturi sprawia, że nastawa wstępna, równoważenie i serwis jest szybki, łatwy i bezpieczny. Elastyczny montaż dzięki zwężce Venturiego W Ballorex Venturi dzięki zastosowaniu zwężki Venturiego nie ma konieczności stosowania odcinków prostych przed i za zaworem. Zawory można instalować tuż za kolanami, trójnikami, redukcjami czy wężami giętkimi. Ponadto Ballorex Venturi może być montowany w dowolnej pozycji wokół osi rurociągu i nie wpływa to na pomiar przepływu, nastawę wstępną czy pracę zaworu. Proste i szybkie równoważenie dzięki zwężce Venturiego Dzięki swej konstrukcji Ballorex Venturi ułatwia montaż i skraca proces równoważenia co wyróżnia go spośród szerokiej gamy zaworów równoważących. Pomiar przepływu na zaworze Ballorex Venturi odbywa się na elemencie o stałym przekroju i stałym współczynniku Kv tj. zwężce Venturiego. Daje to możliwość dokonania bezpośredniego pomiaru przepływu przy jednoczesnej regulacji bez konieczności wpisywania kolejnych nastaw do urządzenia - jak to ma miejsce w tradycyjnych zaworach równoważących, co sprawia, że równoważenie staje się dużo prostsze i szybsze. 10

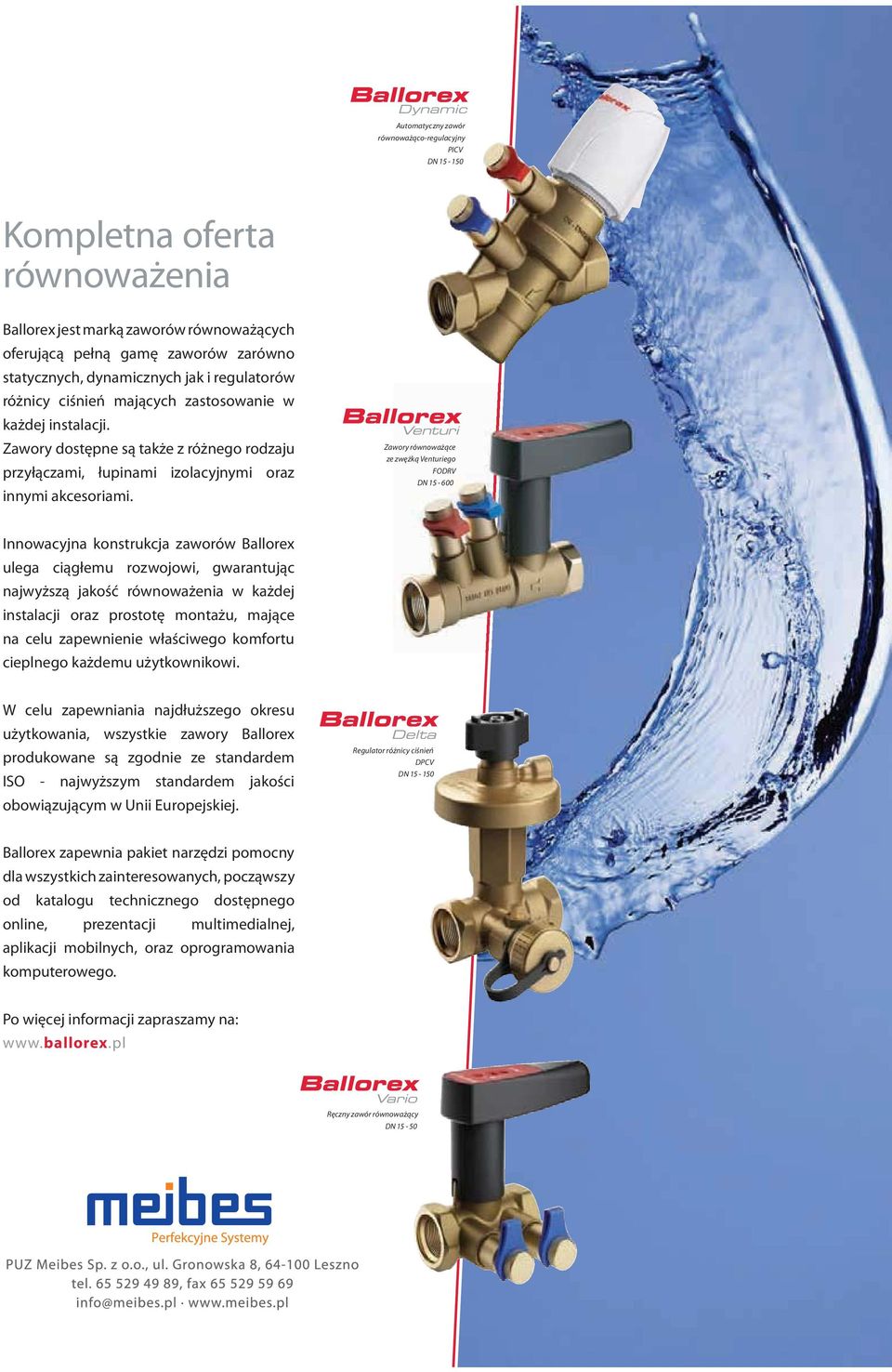

12 Automatyczny zawór równoważąco-regulacyjny PICV DN Kompletna oferta równoważenia Ballorex jest marką zaworów równoważących oferującą pełną gamę zaworów zarówno statycznych, dynamicznych jak i regulatorów różnicy ciśnień mających zastosowanie w każdej instalacji. Zawory dostępne są także z różnego rodzaju przyłączami, łupinami izolacyjnymi oraz innymi akcesoriami. Zawory równoważące ze zwężką Venturiego FODRV DN Innowacyjna konstrukcja zaworów Ballorex ulega ciągłemu rozwojowi, gwarantując najwyższą jakość równoważenia w każdej instalacji oraz prostotę montażu, mające na celu zapewnienie właściwego komfortu cieplnego każdemu użytkownikowi. W celu zapewniania najdłuższego okresu użytkowania, wszystkie zawory Ballorex produkowane są zgodnie ze standardem ISO - najwyższym standardem jakości obowiązującym w Unii Europejskiej. Regulator różnicy ciśnień DPCV DN Ballorex zapewnia pakiet narzędzi pomocny dla wszystkich zainteresowanych, począwszy od katalogu technicznego dostępnego online, prezentacji multimedialnej, aplikacji mobilnych, oraz oprogramowania komputerowego. Po więcej informacji zapraszamy na: Ręczny zawór równoważący DN 15-50
