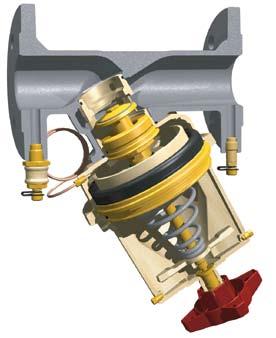

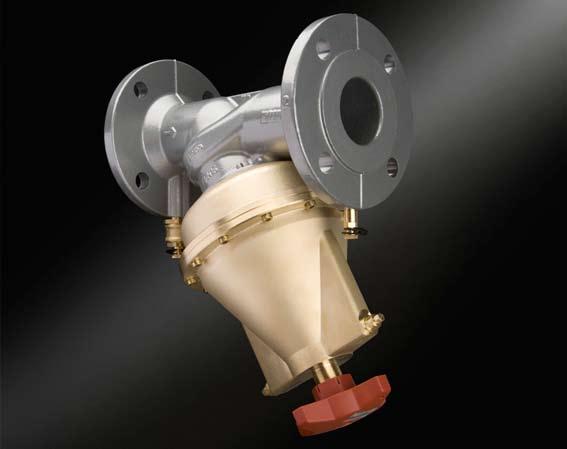

1 REGULATORY RÓŻNICY CIŚNIENIA Regulator ciśnienia różnicowego DN Kołnierzowy STAP jest regulatorem różnicy ciśnienia, który uktóry utrzymuje stałe nastawialne ciśnienie różnicowe przy zadanym przepływie. Dostarcza dokładną i stabilną regulację, zapewniając mniejsze ryzyko hałasu na zaworach regulacyjnych. Dzięki zastosowaniu zaworów STAP i rozruch techniczny staje się jeszcze łatwiejszy. Dokładność STAPa oraz kompaktowe rozmiary czynią go szczególnie odpowiednim w użyciu w obiegu wtórnym w systemach grzewczych i chłodniczych. NASTAWIALNE Dp Dostarcza wymaganą różnicę ciśnień zapewniając dokładność równoważenia ODCIĘCIE Funkcja odcięcia czyni konserwację łatwą i prostą. Króćce Pomiarowe Upraszcza procedurę oraz zwiększa dokładność.

2 dane techniczne Zastosowanie: Systemy grzania i chłodzenia. Funkcje: Regulacja ciśnienia różnicowego Nastawialne Dp Pomiar Odcięcie Wymiary: DN Klasa ciśnienia: PN 16 Maksymalne ciśnienie różnicowe (Dp V ): 350 kpa Zakres nastaw: kpa lub kpa. Temperatura: Max. temperatura pracy: 80 C Min. temperatura pracy: -10 C Materiały: Korpus zaworu: Żeliwo szare EN-GJL-250 (GG 25) Pokrywa: AMETAL Stożek: AMETAL Trzpień: AMETAL O-ringi: EDPM Uszczelnienie gniazda: Trzpień z O-ringiem z EPDM Membrana: Wzmocniony EPDM Sprężyna: Stal nierdzewna Pokrętło: Poliamid AMETAL jest stopem odpornym na odcynkowanie firmy TA. Pokrycie powierzchni: Korpus zaworu: Malowanie epoksydowe Oznaczenia: Korpus: TA, PN 16, DN, CE, 250 CI, kierunek przepływu i data produkcji (rok, miesiąc, dzień). Osłona i pokrętło: Tabliczka z STAP, DN, Dp L lub kpa i kod kreskowy. Rozmiar od czoła do czoła: ISO 5752 seria 1, BS 2080 Kołnierze: ISO

3 L D PN 16, ISO DN Liczba otworów na śruby D L H Kv m Kg G1/16 H kpa kpa m rurki impulsowej wraz z nyplami z odcięciem znajdują się w zestawie. = Kierunek przepływu Kv m = m3/h przy spadku ciśnienia wynoszącym 1 bar i otwarciem odpowiadającym zakresowi (-25%). 3

4 Akcesoria Króciec pomiarowy STAP Króciec pomiarowy dwuwyjściowy Do przyłączenia rurki impulsowej, umożliwiający jednoczesny pomiar za pomocą CBI. 73 G1/ Zestaw do przedłużania rurki impulsowej Komplet ze złączem dla rurki o średnicy 6 mm Króciec pomiarowy z odcięciem G1/ G3/8 Rurka impulsowa G1/16 L m Korek Odpowietrzenie

5 INSTRUKCJA OBSŁUGI 1. Nastawianie DpL (klucz imbusowy 5 mm) 2. Odcięcie 3. Podłączenie rurki impulsowej, niskie ciśnienie. 4. Odpowietrzenie. Króciec pomiarowy, podłączenie rurki impulsowej,wysokie ciśnienie. 5. Króciec pomiarowy 6. Włączanie/wyłączanie sygnału pomiarowego po stronie niskociśnieniowej Króciec pomiarowy Odkręcić kapturek i wsunąć sondę przez samouszczelniający się króciec pomiarowy. Króciec pomiarowy STAP (akcesoria) może być podłączony do odpowietrzenia, jeśli zawór STAF jest za daleko aby mierzyć ciśnienie różnicowe. 4 Rurka impulsowa W razie konieczności przedłużenia rurki impulsowej, użyj rurki miedzianej 6 mm i zestawu do przedłużania (akcesoria). Uwaga! Rurka impulsowa dołączona do zaworu musi być użyta! 2 1 Instalacja Uwaga! STAP musi być zamontowany na rurze powrotnej zgodnie z podanym kierunkiem przepływu. STAF 1 H p L 2 1. Zasilanie 2. Powrót Przykłady montażu i zastosowań patrz, Poradnik nr 4 Stabilizacja różnicy ciśnień. STAF zobacz kartę katalogową STAF lub STAF-SG. 5

6 Przykłady zastosowania Stabilizowanie ciśnienia różnicowego na pionach z zaworami równoważącymi ( Metody zaworów modułowych ) Metoda zaworów modułowych jest odpowiednia, gdy system jest oddawany do eksploatacji krok po kroku. Zainstaluj po jednym regulatorze ciśnienia różnicowego w każdym obwodzie tak, żeby każdy STAP kontrolował jeden moduł. STAP utrzymuje ciśnienie różnicowe z magistrali na stałej wartości wyjściowej do pionów i obwodów. STAD na odpływie z obwodów gwarantuje, że nie pojawi się nadprzepływ. Z zaworem STAP pracującym jako zawór modułowy, cały układ nie musi być ponownie równoważony, gdy nowy moduł zostanie oddany do eksploatacji. Nie ma potrzeby stosowania zaworów równoważących w magistralach (z wyjątkiem celów diagnostycznych), gdyż zawory modułowe rozdzielają ciśnienie do pionów. STAP redukuje duże i zmienne ΔH do odpowiedniego i stałego Δp L. Nastawiona wartość Kv w STAD (STAF) ogranicza przepływ w każdym obwodzie. STAF używany jest do pomiaru i zamknięcia przepływu, oraz podłączenia rurki impulsowej. TRV TRIM STAD STAF H STAP DOBÓR 1. Wybierz zadaną wielkość Dp L z poniższej tabeli lub wykresu. 2. Wybierz średnicę zaworu odpowiadającą średnicy rury. 3. Sprawdź, czy żądany przepływ jest mniejszy od podanego qmax. Jeżeli nie, wybierz najbliższą większą średnicę lub alternatywnie większe Dp L. 6

7 Zakres roboczy Tabele są ważne dla: DH 2 x Dp L, ale zawór pracuje prawidłowo pomiędzy DH ~1,5 x Dp L a 350 kpa + Dp L kpa ( , -080, -090) q (l/h) DN DN kpa ( , -180, -190) q (l/h) DN DN DN Kv min Kv nom Kv m DN 65 1, DN 80 2, DN 100 4, p L A B C Uwaga! Przepływ w obwodzie jest zależny od oporu, tzn. jeżeli znamy, KvC, i.e. Kv C : q C = Kv C Dp L p L D A. Kv min B. Kv nom. Nastawa fabryczna Dp L = 20 kpa lub 40 kpa C. Kv m D. Zakres roboczy Dp L ±25% q 7

8 WYKRES Przepływ maksymalny na wykresie odpowiada spadkowi ciśnienia 500 Pa/m rurociągu o takiej samej średnicy rury STAP IMI INTERNATIONAL Sp. z o.o. Olewin 50A, Olkusz, tel. (032) , fax (032) , info@imi-international.pl IMI INTERNATIONAL Sp. z o.o. zastrzega sobie prawo do dokonywania zmian w produktach i ich specyfikacjach bez uprzedniego powiadamiania. 8
