2. Dane optyczne: LANDSAT, Sentinel- 2.

Transkrypt

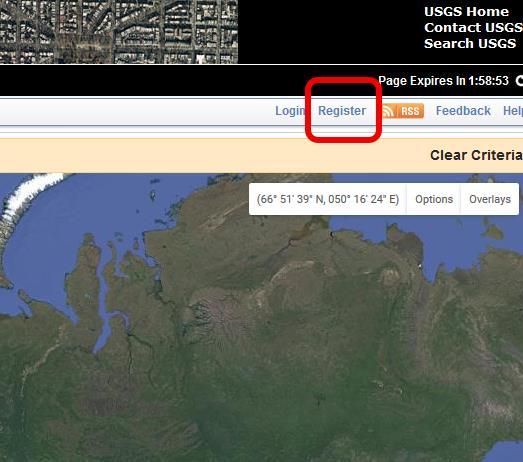

1 2. Dane optyczne: LANDSAT, Sentinel Wybór i pobieranie danych multispektralnych z satelity Landsat a) rejestracja na stronie: b) uzupełnij dane do logowania: Na końcu całego procesu, po uzupełnieniu wszelkich danych klikamy Submit Registration. Na skrzynki pocztowe powinien przyjść link aktywacyjny konto. Gdy kliknęliśmy w link aktywacyjny należy się zalogować

2 c) Wybór obszaru, dla którego chcemy pozyskać obrazy Obszar zainteresowania wybieramy zaznaczając na mapie 4 punkty (poprzez podwójne kliknięcie lewym przyciskiem myszy przy ostatnim punkcie), lub poprzez kliknięcie add coordinate (wówczas musimy uzupełnić współrzędne geograficzne).

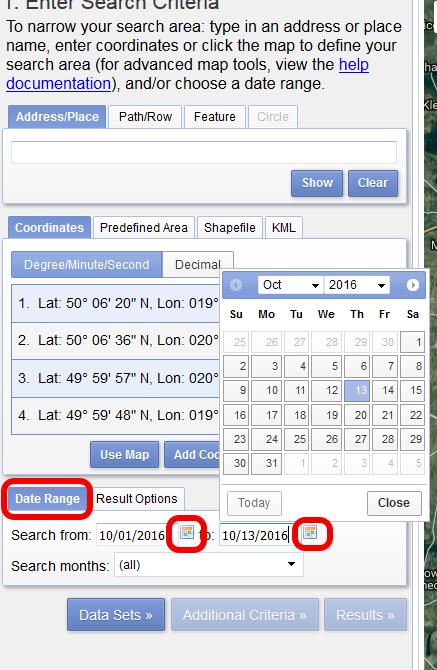

3 Poniżej znajduje się opcja wyboru okresu obrazowania jaki nas interesuje. Klikając na ikonkę kalendarza wybieramy przedział czasu. Kiedy wybraliśmy już obszar oraz czas, klikamy na przycisk Data Sets. d) wybór satelity Po lewej stronie pojawiło się okno z poszczególnymi satelitami, z których dane można pobrać. Wybierzmy dane z satelity Landsat 8.

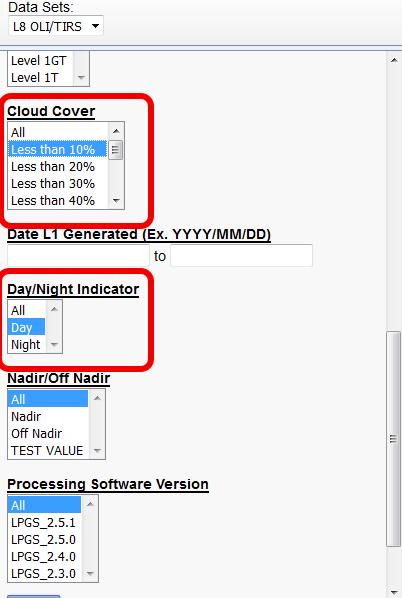

4 d) wybór dodatkowych kryteriów Po kliknięciu w przycisk Additional Criteria mamy możliwość wyboru poszczególnych kryteriów jakie powinno spełniać zobrazowanie. Interesuje nas, aby chmury pokrywały mniej niż 10% sceny oraz aby zdjęcie było wykonane w dzień. e) Pobieranie danych Klikamy Results po czym pojawia się lista obrazów spełniających nasze ustalone kryteria. Przy obrazie pojawia się szereg opcji, w tym: wyświetlenie podglądu na mapie, wyświetlenie zasięgu sceny, porównanie z innym obrazem, przegląd parametrów zobrazowania (metadanych). Pobrać dane można klikając w ikonkę dysku z zieloną strzałką, a następnie wybrać Level 1 Geotiff Data Product.

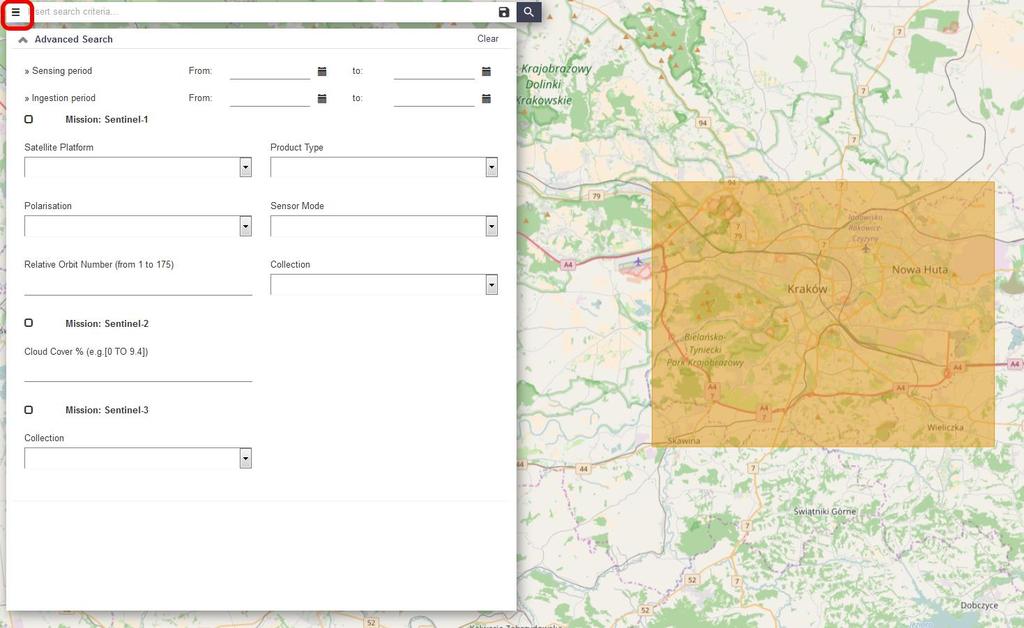

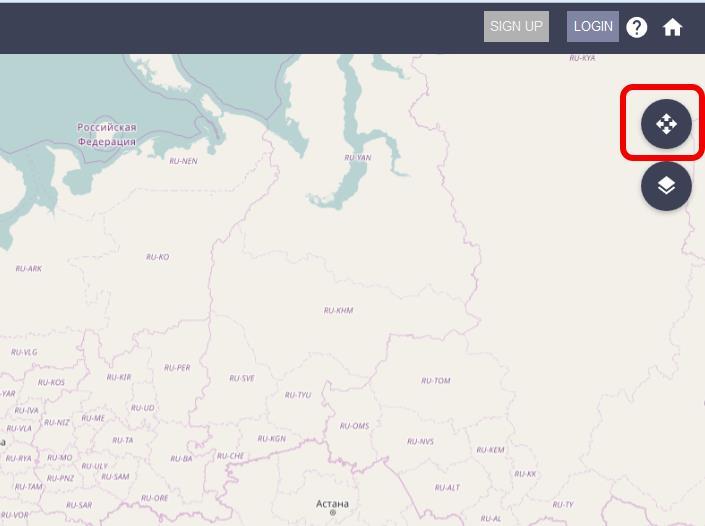

5 2.2. Wybór i pobieranie danych multispektralnych i radarowych z satelit Sentinel a) Rejestracja konta na stronie: W prawym górnym rogu klikamy na sign up i uzupełniamy niezbędne dane Czekamy na maila potwierdzającego rejestrację, a następnie klikamy w link aktywacyjny. Następnie wchodzimy do Scientific Hub i przechodzimy do logowania. b) Zaznaczanie obszaru Aby znaleźć zobrazowania pokrywające nasz obszar zainteresowań należy kliknąć na ikonkę Draw region of interest w prawym górnym rogu, a następnie nakreślić obszar na mapie.

6 c) Wybranie parametrów zobrazowania Po wybraniu parametrów klikamy na ikonkę lupy. Pojawią się obrazy, które spełniły kryteria wyboru. Najeżdżając kursorem na obraz z listy pojawią się dodatkowe ikonki. Wśród nich jest ikonka pobierania danych.

7 2.3. Wykonywanie kompozycji barwnych na podstawie danych Landsat Landsat 8 Operational Land Imager (OLI) and Thermal Infrared Sensor (TIRS) Bands Wavelength (micrometers) Band 1 - Coastal aerosol Band 2 - Blue Band 3 - Green Band 4 - Red Band 5 - Near Infrared (NIR) Band 6 - SWIR Band 7 - SWIR Band 8 - Panchromatic Band 9 - Cirrus Resolution (meters) Band 10 - Thermal Infrared (TIRS) * (30) Band 11 - Thermal Infrared (TIRS) * (30) Landsat 7 Enhanced Thematic Mapper Plus (ETM+) Bands Wavelength (micrometers) Band 1- Blue Band 2 Green Band 3 Red Resolution (meters) Band 4 Near Infrared (NIR) Band 5 Short Wave Infrared (SWIR) Band 6 - Termal Infrared * (30) Band 7 SWIR Band 8 - Panhromatic a) Wczytanie poszczególnych kanałów. Wczytaj pojedyncze kanały satelitarne z satelity Landsat 7. Każdy kanał został pozyskany poprzez rejestrację promieniowania o określonej długości fali (patrz tabela powyżej). Wybierz kilka kanałów, wczytaj je, wyświetl i porównaj. b) Wykonanie kompozycji barwnej RGB Wykonaj operację przycięcia obrazu tak by wybrany obszar zawierał jakieś miasto + okolicę (teren zabudowany + tereny zielone).

8 Wczytaj dane przechodząc do zakładki Catalog po prawej stronie okna, rozwiń plik z rozszerzeniem.txt, a następnie przeciągnij mapę Multisapectral do okna warstw. Z kanałów odpowiadających zakresom zielony,czerwony,niebieski zostanie automatycznie wygenerowany obraz RGB. Na kombinacji kanałów, w której za RED ustawimy B3, Green: B2, a Blue: B1, możemy przeglądać obraz optyczny z zakresu widzialnego dla ludzkiego oka (kompozycja w barwach naturalnych). Możliwe jest także wykonanie innych kompozycji RGB. Gdy zestawimy ze sobą kanały B4 (bliska podczerwień), B3, B2, to uzyskamy kompozycję barwną w fałszywych kolorach. Taka kompozycja może służyć np. do badania roślinności. Aby wykonać kompozycję w fałszywych kolorach zrobić: Kliknij prawym przyciskiem myszy na nazwę warstw, a następnie Properties. Wejdź w zakładkę Symbology. Jako kanał Red ustaw Near Infrared, jako Green Red, natomiast jako Blue Green Jakie różnice występują w kompozycjach naturalnej i fałszywej? Jakie komponenty środowiska są lepiej widoczne na jednej, a jakie na drugiej?

9 c) sprawdzanie rozdzielczości obrazów satelitarnych Kliknij prawym przyciskiem myszy na nazwę warstw, a następnie Properties. Wejdź w zakładkę Source. Wartość Cell Size to rozmiar piksela (w metrach). d) Wykorzystanie obrazu panchromatycznego do polepszenia rozdzielczości. Obraz panchromatyczny (kanał B8) został wykonany poprzez rejestrację promieniowania z zakresu niebieskiego do bliskiej podczerwieni w rozdzielczości 15m. Kanał ten można wykorzystać, aby polepszyć rozdzielczość kompozycji barwnych do rozdzielczości 15m. Przejdź do zakładki Catalog po prawej stronie okna, rozwiń plik z rozszerzeniem.txt, a następnie przeciągnij mapę Pansharpen do okna warstw. Sprawdź rozdzielczość wczytanej mapy. Na wczytanej poprzednio mapie Multispectral ustaw z powrotem kompozycję w barwach naturalnych a następnie porównaj z obrazem dla którego nie wykonano poprawienia rozdzielczości. chnaturalnych, a następnie porównaj obraz Multispectralny z obrazem Pansharpen.
