UROFLOWMETR PRZEPŁYWOWY FLOMEX typ P24P przemywanie po mikcji, stacjonarny, przenośny

Transkrypt

1 Wydanie OPRACOWANIE PRODUKCJA PEŁNY SERWIS : JEPAL ZAŁ UROFLOWMETR PRZEPŁYWOWY FLOMEX typ P24P przemywanie po mikcji, stacjonarny, przenośny OFERTA 1

2 Firma JEPAL od 1983 roku zajmuje się opracowaniami, produkcją, dystrybucją i oczywiście pełnym serwisem wysokospecjalistycznej aparatury medycznej. Posiada dobre zaplecze do iej działalności, pomieszczenia, maszyny, aparatura badawcza jak i duży potencjał badawczo konstrukcyjny. Prezes firmy, doktor n. t., działa w tym obszarze od ponad 40 lat, współpracuje z Politechniką Śląską, szeregiem wybitnych specjalistów z różnych dziedzin, wg potrzeb i współczesnych wymagań Odwiedź stronę zapoznaj się z Instrukcją Obsługi aparatu, sprzedażą ratalną, serwisem zdjęciowym, wszystko w wersji kolorowej, do pobrania - np. z pomocą kodu QR : 2

3 UROFLOWMETR PRZEPŁYWOWY CZY WAGOWY UROFLOWMETRY Z PRZETWORNIKIEM WAGOWYM zawierają m. in. przetwornik - rodzaj wagi, z postawionym na niej naczyniem, do którego spływa mocz w trakcie mikcji. Waga rejestruje przyrosty masy moczu w naczyniu, które są proporcjonalne do natężenia przepływu moczu w trakcie mikcji. Po zakończeniu badania, każdorazowo, naczynie opróżnia się i ponownie stawia na przetworniku. Taka potrzeba każdorazowego opróżniania jest wadą, której nie mają aparaty przepływowe. W naszym aparacie pewną kompensatą tej wady jest możliwość stosowania dużego naczynia (2 litry) i kilkukrotne wykonanie uroflowmetrii bez jego opróżniania UROFLOWMETRY Z PRZETWORNIKIEM PRZEPŁYWOWYM. Przetwornik tego aparatu zawiera silnik pomiarowy z turbinką, na którą spływa mocz w trakcie mikcji. Przyrosty prądu silnika, niezbędne do utrzymania jego stałych obrotów, hamowanego przepływającym moczem, jest proporcjonalny do natężenia przepływu moczu w trakcie mikcji. Mocz, opuszczający turbinkę, spływa do króćca wylotowego przetwornika i kierowany do miejsca wg życzenia, na przykład do naczynia z każdorazowym opróżnianiem, do wiadra ściekowego, muszli klozetowej, bidetu, itp. ścieku. Nasz aparat można wyposażyć w system spłukiwania po mikcji, stwarzającą nową jakość w tych badaniach Jeśli aparatu wagowego używa się sporadycznie, wada każdorazowego opróżniania naczynia nie musi być uciążliwa. Jeśli jednak wykonywać uroflometrię rutynowo, np. większości zgłaszających się pacjentów, nabiera znaczenia wygoda obsługi, np. bezobsługowość w serii badań, automatyczne spłukiwanie lejka i przetwornika aparatu po każdej mikcji Wybór oczywiście należy do Państwa Flomexy są opracowane w naszej firmie, produkowane od 1995 roku, w Polsce. Mamy operatywny, pełny serwis, nieograniczoną dostępność części zamiennych Uroflowmetry, jako medyczne przyrządy pomiarowe, wymagają okresowego sprawdzenia kalibracji. Wykonujemy te procedury, w ramach okresowych przeglądów, wg standardu ICS, zawsze połączone z CERTYFIKATEM, wymaganym w grupie medycznych przyrządów pomiarowych WYZNACZANE PARAMETRY Krzywa mikcyjna zapis formatowany Objętość mikcji (całkowita) Przepływ maksymalny Przepływ średni Czas mikcji Czas wypływu Czas do maksymalnego przepływu Przyspieszenie Czas opóźnienia mikcji Wskaźnik uroflowmetryczny Zaleganie po mikcji (do wpisu odręcznego) 3

4 CECHY APARATU STANDARD wszystkie zasadnicze podzespoły i możliwości aparatu, w typowym zestawie (patrz OPIS) OPCJA inne możliwości, wg samodzielnych nastaw aparatu, nie korzystania, zrezygnowania lub dokupienia wyposażenia Podzespoły, wyposażenie, możliwości STANDARD OPCJA wyposażenie przetwornik pomiarowy przepływowy zespół stepujący drukarka własna Kafka SQ prod. polska nie odprowadzenie moczu: wiadro ściekowe, muszla klozetowa, bidet, kanalizacja, wg wyboru typu statywu Program współpracy z komputerem typ W-24.2 Instrukcja Obsługi. Paszport Techniczny System automatycznego spłukiwania po mikcji, typ W-SS nie Krzesła, taborety mikcyjne nie Papier termiczny 1 opak. 5 rolek Płyn dezynfekcyjny 1 opak. 1 litr możliwości współpraca z komputerem Użytkownika nie połączenie z komputerem poprzez USB połączenie z komputerem poprzez Bluetooth nie obsługa z aparatu nie obsługa z komputera nie prezentacja badania wydruk krzywej mikcyjnej i jej parametrów wydruk numeru, daty, czasu badania wydruk Logo badającego nie wydruk danych pacjenta nie wydruki w PDF nie wydruki na drukarce własnej nie wydruki na drukarce komputera nie kartoteka pacjenta nie wydruki zbiorcze, do 5-ciu badań nie Wydruki komentarzy nie dostawa Dostawa kurierem w opakowaniu specjalnym Dostawa, uruchomienie, szkolenie obsługi - przez Jepal wersja przenośna FLOMEX P24PP (aparat mieści się w jego wiadrze ściekowym) CENY W Ofercie nie podajemy szczegółowej oferty cenowej, wobec licznych oferowanych wariantów wyposażenia, chęci uproszczenia ew. negocjacji. Możliwe promocje na wyposażenie CENA APARATU W WERSJI STANDARD TO zł BRUTTO Możliwa sprzedaż ratalna, bez odsetek, szczegóły oraz wzór umowy patrz Proszę o kont Dr inż. Jerzy Paluchiewicz, kom

5 OPIS (patrz też serwis zdjęciowy) FLOMEX P24PN W WERSJI STANDARD (TJ. W TYPOWYM ZESTAWIE) składa się z zespołu sterującego, drukarki termicznej, przepływowego przetwornika pomiarowego, wybranego jednego z trzech typów statywów mikcyjnych, programu współpracy aparatu z komputerem, zestawu materiałów eksploatacyjnych FLOMEX P24PN W WERSJI PRZENOŚNEJ RÓŻNI SIĘ OD APARATU STACJONARNEGO WYŁĄCZNIE KONSTRUKCJĄ WIADRA ŚCIEKOWEGO. Nie ma regulacji wysokości lejka. Pozostałe cechy jak w wersji stacjonarnej. FLOMEX PRZENOŚNY ma minimalny gabaryt, zapewne w skali wszystkich tego typu aparatów, dostępnych na rynku, jest elementarnie prosty w transporcie, montażu, obsłudze, kompletny do całkowicie samodzielnej pracy, z własną drukarką termiczną ZESPÓŁ STERUJĄCY aparatu zawiera: zasilacz sieciowy, sterownik z klawiaturą oraz drukarkę termiczną. Badanie jest inicjowane przyciskiem START. Po zakończeniu mikcji, po 5 lub 10 sek (wg ustawienia) następuje wydruk wyniku badania i aparat jest gotowy do następnego pomiaru. Przycisk STOP przerywa pracę aparatu. Przycisk COPY inicjuje wykonanie kopii ostatniego wyniku badania. Przycisk FLOW, w opcji ze spłukiwaniem, umożliwia spłukiwanie przetwornika w każdym czasie. Obsługę aparatu ułatwia sygnalizator akustyczny. DRUKARKA aparatu: Kafka SQ prod. MEFA (Polska), z mechanizmem drukującym prod. SEIKO (Japonia), termiczna, o dużej szerokości papieru (112 mm) PRZETWORNIK POMIAROWY przepływowy, tzw. turbinkowy, w standardzie ICS opracowanie Jepal. Cechują go małe gabaryty, duża dokładność pomiaru, uniwersalność zastosowania i przede wszystkim bezobsługowość, np. brak potrzeby każdorazowego opróżniania naczyń po pomiarze, jak np. w przetwornikach wagowych. Pomiar podstawowy - przepływu, w zakresie pomiarowym Qmax = 50ml/s. Pozostałe parametry wyznaczane cyfrowo z krzywej mikcyjnej. Lejek przetwornika ma sitko, zabezpieczające przed przedostawaniem się zanieczyszczeń do jego wnętrza, w tym, w urologii dziecięcej np. kału STATYWY MIKCYJNE służą do mocowania przetwornika. Każdy z nich ma regulację wysokości lejka. Części metalowe statywów są wykonane ze stali nierdzewnej, niektóre detale mosiądz chromowany. Są niezniszczalne, odporne na korozyjne działanie moczu STATYW WOLNOSTOJĄCY, typ W-SW umożliwia współpracę przetwornika pomiarowego z muszlą klozetową, z wiadrem ściekowym, innym naczyniem, np. do każdorazowego opróżniania (jak w aparatach wagowych). W przypadku współpracy z muszlą, statyw z zamontowanym przetwornikiem nasuwa się na muszlę, do niej spływa mocz w czasie mikcji. Po mikcji można użyć spłuczki klozetowej. Statyw w każdej chwili można zdjąć z muszli, gdy potrzebne jest inne jej użycie. Statyw z przetwornikiem można postawić w dowolnym miejscu, jeśli wyposażyć go w wiadro ściekowe, do którego będzie kierowany mocz, ew. wyposażyć statyw w podstawkę oraz naczynie do każdorazowego opróżniania po pomiarze. STATYW KOMPAKT typ W-SK stanowi całość z wiadrem ściekowym, o pojemności 10 litrów. Zajmuje bardzo mało miejsca. Można go postawić w dowolnym miejscu. Inną zaletą statywu jest możliwość umieszczania przetwornika, lejka, wysięgnika wewnątrz wiadra, co ułatwia transport aparatu, jeśli jest a potrzeba. STATYW PRZYŚCIENNY typ W-SP jest mocowany do ściany. Posiada wysięgnik zamocowany w korpusie obrotowo i przesuwnie, co umożliwia, przy odpowiednim montażu statywu, np. nasunięcie przetwornika nad muszlę klozetową, bidet itp., po użyciu odchylenie przetwornika, aby nie blokować innego korzystania z urządzenia sanitarnego. Przy zamawianiu aparatu lub w innym czasie można określić inne, niż fabryczne długości ramienia wysięgnika KRZESŁA (TABORETY) MIKCYJNE. Zwrócono uwagę, aby krzesła zajmowały jak najmniej powierzchni, gdyż często są one instalowane w niewielkich pomieszczeniach. Prócz tego, uroflowmetria trwa w sumie do paru minut i troska o luksus siedzenia w tym czasie jest przesadzona. Oferujemy trzy typy krzeseł mikcyjnych: bez oparcia (rozbieralne), z oparciem oraz krzesło mikcyjne zespolone ze statywem mikcyjnym. 5

6 KRZESŁO MIKCYJNE BEZ OPARCIA, Z OPARCIEM typ W-TM, typ W-KMO W uroflowmetrii zazwyczaj oparcie jest zbędne, wtedy krzesło, a właściwie TABORET MIKCYJNY ma minimalny gabaryt gabaryt sedesu i może być umieszczone np. w niewielkiej toalecie, a gdy jest zbędne łatwo je ustawić poza zespołem mikcyjnym lub rozebrać. Krzesło z oparciem ma większe gabaryty. Jest nierozbieralne, o bardzo solidnej konstrukcji Krzesła mogą współpracować ze wszystkimi oferowanymi typami statywów mikcyjnych. TABORET MIKCYJNY ZE STATYWEM typ W-TMS. Taboret mikcyjny zespolony ze statywem mikcyjnym, służy do współpracy z każdym typem muszli klozetowych, dzięki regulowanym stabilizatorom położenia. Może być nakładane na muszlę, gdy trzeba wykonać badania, a po pracy zdjęte z muszli. Z taboretem jest zespolony statyw, do mocowania przetwornika w tym typie bez możliwości regulacji wysokości lejka. Osoba badana ma do wyboru: skorzystać z krzesła lub nie, mocz można też oddawać w pozycji stojącej. PROGRAM WSPÓŁPRACY APARATU Z KOMPUTEREM Program umożliwia współpracę aparatu z komputerem PC za pomocą: - połączenia przewodowego łączone są ze sobą złącze wybranego portu USB komputera ze złączem USB zespołu sterującego Flomex-a, - połączenia bezprzewodowego komunikacja w technologii Bluetooth Współpraca z komputerem wymaga wcześniejszego zainstalowania w nim tego programu. Program typ FLOMEX W-24.2 umożliwia m.in.: Sterowanie aparatem z poziomu komputera, identycznie jak z klawiatury aparatu Wprowadzenie na wydruki własnego Logo (4 linijki dowolnego tekstu) Wprowadzenie danych pacjenta i operowanie tymi danymi Aktualizację danych, daty, czasu, kasowanie zbędnych danych Wydruki badań indywidualne, oraz zbiorcze format A4 Pisanie i wydruki komentarzy Prowadzenie kartoteki pacjentów Możliwość uzyskania danych w formacie PDF, np. celem ich przesyłu mailem SYSTEM ŁĄCZNOŚCI Z BLUETOOTH zapewnia bezprzewodową łączność aparatu z komputerem, w tym jego sterowanie, z pulpitu komputera. System jest wyposażony w wydajną antenę zewnętrzną. Ograniczenie zasięgu może stanowić nie tyle odległość, co liczba przegród (ścian) oddzielających komputer od zespołu sterującego oraz czułość anteny w komputerze. Komputer (laptop) współpracujący z aparatem może być usytuowany w dowolnym miejscu, np. tam, gdzie jest już zainstalowany. SYSTEM SPŁUKIWANIA PO MIKCJI Po każdej zakończonej mikcji następuje automatyczne spłukanie lejka i przetwornika wodą bieżącą, podobnie jak we współczesnych pisuarach. System likwiduje uciążliwość (np. przykry zapach) obecności moczu w pomieszczeniu przeznaczonym do uroflowmetrii, poprawia komfort obsługi aparatu. Dla wielu pacjentów daje wymagany przez nich komfort, gdy nie muszą się oni rozglądać, jak spłukać miejsce dokonanej czynności fizjologicznej System ten wyznaczy, zapewne, nowy standard w uroflowmetrii INNE DANE TECHNICZNE Aparaty są dostosowane do samodzielnego montażu i uruchomienia, przesyłane w specjalnym opakowaniu transportowym. Na życzenie dostarczamy aparaty do nabywcy, uruchamiamy je (w tym system spłukiwania), szkolimy obsługę Odległość zespołów mikcyjnego i sterującego w połączeniu kablowym: fabrycznie 5m, w opcji (wg zamówienia) - do 30 m, co umożliwia swobodną instalację zespołu mikcyjnego w dowolnym miejscu (np. wg zaleceń w niekrępującej toalecie) Firma ma sprawdzony, co do skuteczności, szybki serwis gwarancyjny i pogwarancyjny, na bieżąco dostarcza materiały zużywalne Dostępność części zamiennych nieograniczona w czasie 6

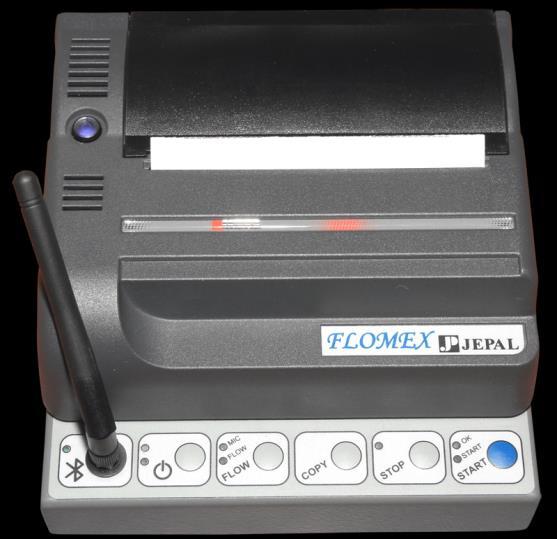

7 Sygnalizacja napełnienia wiadra ściekowego Indywidualny, półautomatyczny START zapewnia pełną kontrolę zgodności osoby badanej i jej wydruku, uniemożliwia wyzwalanie pracy aparatu zakłóceniami (artefaktami) Po przerwie w mikcji 5 lub 10sek (wg ustawienia) następuje automatyczne zakończenie pomiaru, wydruk, przesłanie informacji do komputera. Oczekiwanie na rozpoczęcie mikcji ponad 5 min zeruje aparat. Czas opóźnienia mikcji - czas od wciśnięcia START do rozpoczęcia mikcji Samodzielne sprawdzenie kalibracji i kalibracja aparatu Połączenie aparatu z komputerem: łącze USB oraz Bluetooth Aparat wyznacza tzw. wskaźnik uroflowmetryczny, w oparciu o nomogramy Siroky ego Drukarka aparatu może być wyłączona, jeśli np. korzysta się z drukarki komputera Aparat może pracować bez drukarki, jeśli korzystać wykorzystać z drukarki komputera Papier termiczny do drukarki typ W-SEIKO rolka szer. 112mm, na ok. 100 wydruków Dezynfekcja aparatu. Zalecany płyn dezynfekcyjny typ W-VC410 Zasilanie. Napięcie sieci V. Wyjście 12 V DC. Uziemienie ochronne niewymagane SERWIS ZDJĘCIOWY ZESPÓŁ STERUJĄCY Z DRUKARKĄ, Z SYSTEMEM BLUETOOTH Widać antenę zewnętrzną Bluetooth Ew. łączność z komputerem przewodowa (USB) lub bezprzewodowa (bluetooth) ZESPÓŁ STERUJĄCY Z DRUKARKĄ, BEZ SYSTEMU BLUETOOTH Ew. połączenie z komputerem przewodowe, łączem USB 7

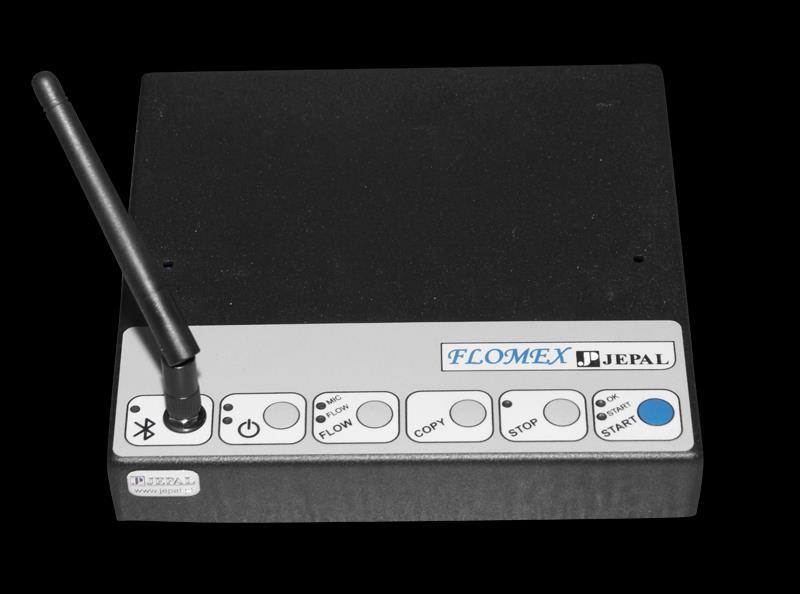

8 ZESPÓŁ STERUJĄCY BEZ DRUKARKI, Z SYSTEMEM BLUETOOTH Przy korzystaniu z komputera drukarka własna uroflowmetru jest zbędna STATYW MIKCYJNY KOMPAKT typ W-SK z zamontowanym przetwornikiem pomiarowym 8

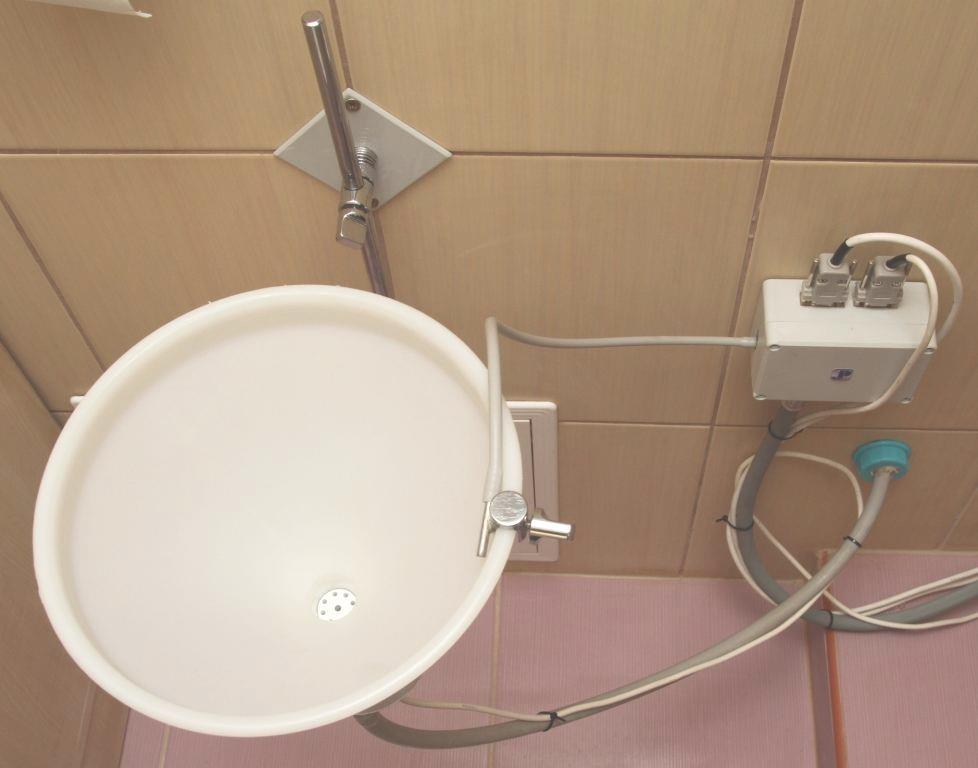

9 STATYW MIKCYJNY PRZYŚCIENNY typ W-SP z zamontowanym przetwornikiem pomiarowym, podłączony do kanalizacji wężem elastycznym SYSTEM SPŁUKIWANIA PO MIKCJI typ W-SS STATYW MIKCYJNY PRZYŚCIENNY typ W-SP - zamontowany nad bidetem, z przetwornikiem pomiarowym Po badaniach zespół można odchylić w kierunku ściany, umożliwiając inne korzystanie z bidetu 9

10 SYSTEM SPŁUKIWANIA PO MIKCJI typ W-SS STATYW MIKCYJNY PRZYŚCIENNY typ W-SP, z przetwornikiem pomiarowym - z odpływem podłączonym do kanalizacji, zespół przygotowany do badań. Po badaniach zespół można obrócić w prawo, do ściany, aby nie zajmował niepotrzebnie miejsca STATYW WOLNOSTOJĄCY TYP W-SW, z przetwornikiem pomiarowym - we współpracy z muszlą klozetową Po badaniach zespół można odstawić, umożliwiając inne korzystanie z muszli 10

11 STATYW WOLNOSTOJĄCY typ W-SW, z przetwornikiem pomiarowym - we współpracy z wiadrem ściekowym STATYW WOLNOSTOJĄCY typ W-SW, z przetwornikiem pomiarowym - we współpracy z naczyniem (dowolnego typu) 11

12 TABORET MIKCYJNY typ W-TM - z lewej: taboret z podpórkami, dla dzieci, osób niepełnosprawnych, we współpracy ze statywem wolnostojącym typ W-SW i przetwornikiem pomiarowym - z prawej: taboret bez podpórek TABORET CAŁKOWICIE I ŁATWO ROZBIERALNY, O REGULOWANEJ WYSOKOŚCI SEDESU TABORET MIKCYJNY WZMOCNIONY typ W-TMW - we współpracy ze statywem kompakt typ W-SK i przetwornikiem pomiarowym - nogi wzmocnione, rury stal nierdzewna, uproszczona dezynfekcja 12

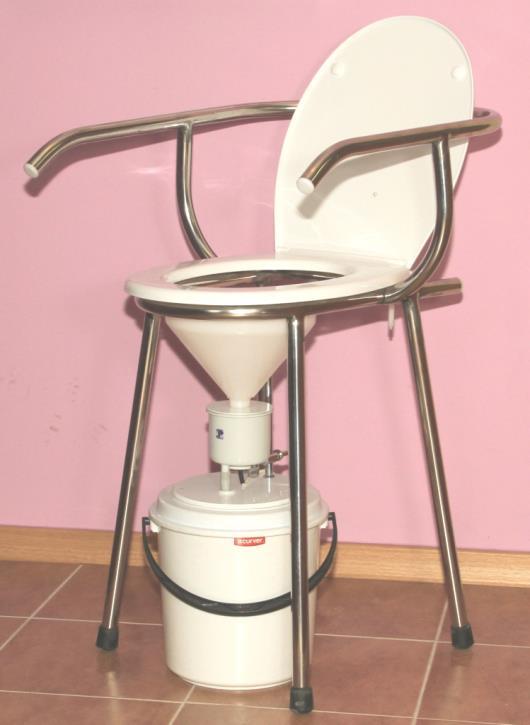

13 TABORET ROZBIERALNY KRZESŁO MIKCYJNE Z OPARCIEM typ W-KMO - we współpracy ze statywem kompakt typ W-SK i przetwornikiem pomiarowym - konstrukcja spawana, brak zakamarków uproszczona dezynfekcja KRZESŁO NIEROZBIERALNE, WZMOCNIONE TABORET MIKCYJNY ZE STATYWEM typ W-TMS - z przetwornikiem pomiarowym, we współpracy z muszlą klozetową - taboret można zdjąć z muszli klozetowej, dla umożliwienia innego z niej korzystania 13

14 TABORET MIKCYJNY ZE STATYWEM typ W-TMSW - z przetwornikiem pomiarowym, we współpracy z muszlą klozetową - TABORET NIEROZBIERALNY, WZMOCNIONY WIDOCZNE SITKO LEJKA PRZETWORNIKA POMIAROWEGO - zapobiegające przedostawaniu się zanieczyszczeń do wnętrza przetwornika, w tym np. kału, w uroflowmetrii dziecięcej KOMPLET MATERIAŁÓW ZUŻYWALNYCH (EKSPLOATACYJNYCH) - płyn dezynfekcyjny typ W-VC410, z kartą charakterystyki oraz - papier termiczny, typ W-SEIKO. Opakowanie mieści 5 rolek papieru. Widoczne naklejki z instrukcjami użycia 14

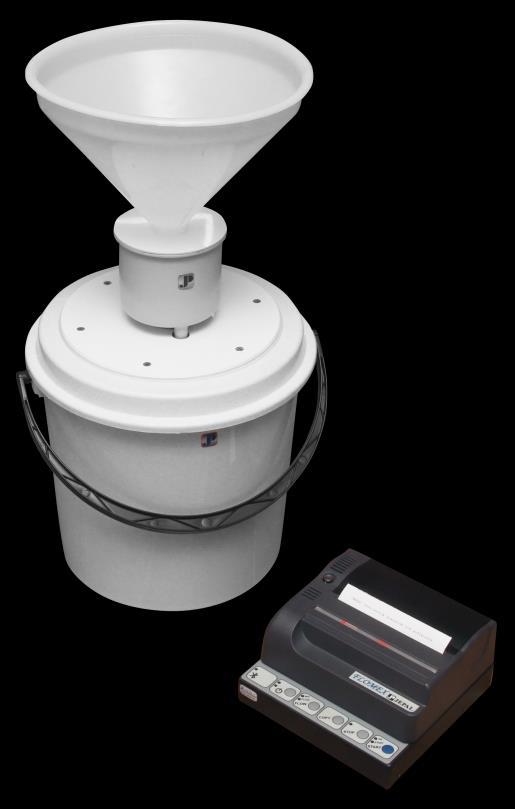

15 FLOMEX P24PN-PRZENOŚNY - zdjęcie od góry: aparat gotów do pracy - zdjęcia od dołu - pakowanie aparatu: - z lewej strony. Przetwornik wymontowany z pokrywy wiadra (odkręcona jedna nakrętka, rozłączona łączówka kabla przetwornika), potem przetwornik umieszczony na dnie wiadra jego stroną górną do dołu, razem z kablem przetwornika, na nim (widoczny) położony lejek, na lejku położony zespół rejestrujący - z prawej strony. Wiadro ściekowe aparatu z nałożoną pokrywą - aparat gotowy do transportu 15

16 WYDRUK Z DRUKARKI UROFLOWMETRU Drukarka termiczna - Kafka SQ, prod. polska, papier szer. 112 mm WYDRUK Z DRUKARKI KOMPUTERA Poprzez program W Druk kolor lub cz/b, format A4 16
