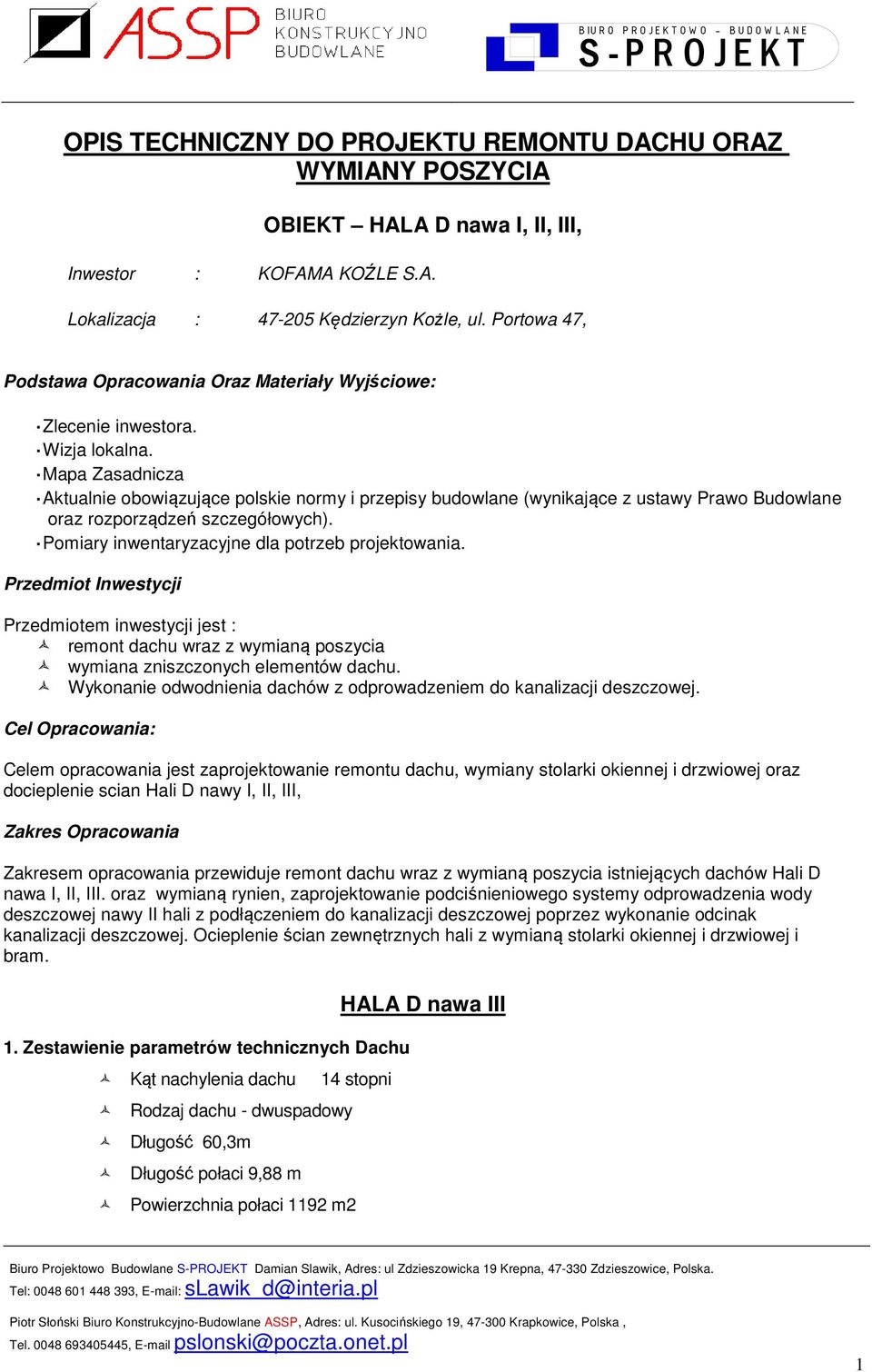

1 OPIS TECHNICZNY DO PROJEKTU REMONTU DACHU ORAZ WYMIANY POSZYCIA OBIEKT HALA D nawa I, II, III, Inwestor : KOFAMA KOŹLE S.A. Lokalizacja : Kędzierzyn Kożle, ul. Portowa 47, Podstawa Opracowania Oraz Materiały Wyjściowe: Zlecenie inwestora. Wizja lokalna. Mapa Zasadnicza Aktualnie obowiązujące polskie normy i przepisy budowlane (wynikające z ustawy Prawo Budowlane oraz rozporządzeń szczegółowych). Pomiary inwentaryzacyjne dla potrzeb projektowania. Przedmiot Inwestycji Przedmiotem inwestycji jest : remont dachu wraz z wymianą poszycia wymiana zniszczonych elementów dachu. Wykonanie odwodnienia dachów z odprowadzeniem do kanalizacji deszczowej. Cel Opracowania: Celem opracowania jest zaprojektowanie remontu dachu, wymiany stolarki okiennej i drzwiowej oraz docieplenie scian Hali D nawy I, II, III, Zakres Opracowania Zakresem opracowania przewiduje remont dachu wraz z wymianą poszycia istniejących dachów Hali D nawa I, II, III. oraz wymianą rynien, zaprojektowanie podciśnieniowego systemy odprowadzenia wody deszczowej nawy II hali z podłączeniem do kanalizacji deszczowej poprzez wykonanie odcinak kanalizacji deszczowej. Ocieplenie ścian zewnętrznych hali z wymianą stolarki okiennej i drzwiowej i bram. 1. Zestawienie parametrów technicznych Dachu Kąt nachylenia dachu 14 stopni Rodzaj dachu - dwuspadowy Długość 60,3m Długość połaci 9,88 m Powierzchnia połaci 1192 m2 HALA D nawa III Biuro Projektowo Budowlane Damian Slawik, Adres: ul Zdzieszowicka 19 Krepna, Zdzieszowice, Polska. 1

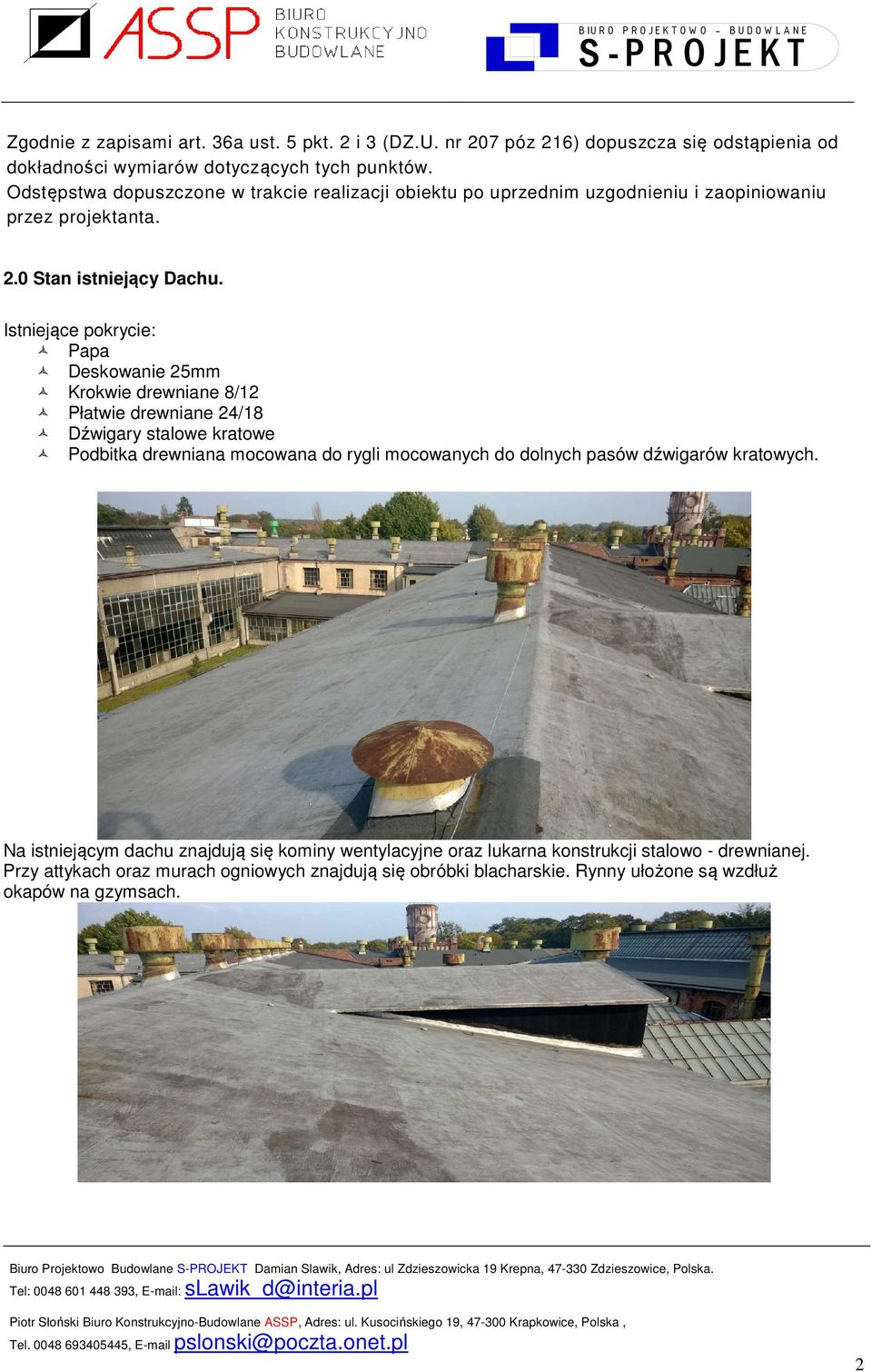

2 Zgodnie z zapisami art. 36a ust. 5 pkt. 2 i 3 (DZ.U. nr 207 póz 216) dopuszcza się odstąpienia od dokładności wymiarów dotyczących tych punktów. Odstępstwa dopuszczone w trakcie realizacji obiektu po uprzednim uzgodnieniu i zaopiniowaniu przez projektanta. 2.0 Stan istniejący Dachu. Istniejące pokrycie: Papa Deskowanie 25mm Krokwie drewniane 8/12 Płatwie drewniane 24/18 Dźwigary stalowe kratowe Podbitka drewniana mocowana do rygli mocowanych do dolnych pasów dźwigarów kratowych. Na istniejącym dachu znajdują się kominy wentylacyjne oraz lukarna konstrukcji stalowo - drewnianej. Przy attykach oraz murach ogniowych znajdują się obróbki blacharskie. Rynny ułożone są wzdłuż okapów na gzymsach. Biuro Projektowo Budowlane Damian Slawik, Adres: ul Zdzieszowicka 19 Krepna, Zdzieszowice, Polska. 2

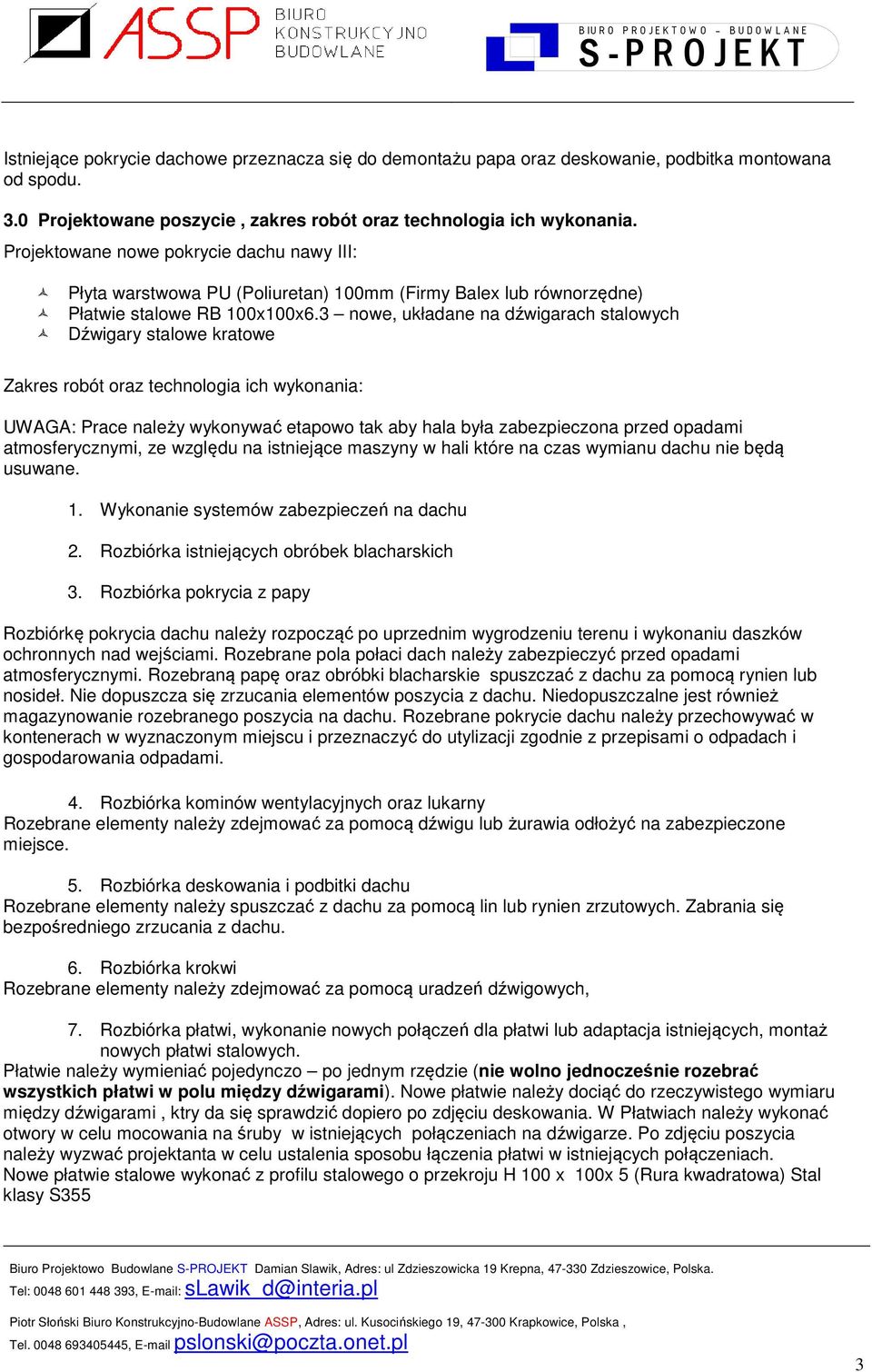

3 Istniejące pokrycie dachowe przeznacza się do demontażu papa oraz deskowanie, podbitka montowana od spodu. 3.0 Projektowane poszycie, zakres robót oraz technologia ich wykonania. Projektowane nowe pokrycie dachu nawy III: Płyta warstwowa PU (Poliuretan) 100mm (Firmy Balex lub równorzędne) Płatwie stalowe RB 100x100x6.3 nowe, układane na dźwigarach stalowych Dźwigary stalowe kratowe Zakres robót oraz technologia ich wykonania: UWAGA: Prace należy wykonywać etapowo tak aby hala była zabezpieczona przed opadami atmosferycznymi, ze względu na istniejące maszyny w hali które na czas wymianu dachu nie będą usuwane. 1. Wykonanie systemów zabezpieczeń na dachu 2. Rozbiórka istniejących obróbek blacharskich 3. Rozbiórka pokrycia z papy Rozbiórkę pokrycia dachu należy rozpocząć po uprzednim wygrodzeniu terenu i wykonaniu daszków ochronnych nad wejściami. Rozebrane pola połaci dach należy zabezpieczyć przed opadami atmosferycznymi. Rozebraną papę oraz obróbki blacharskie spuszczać z dachu za pomocą rynien lub nosideł. Nie dopuszcza się zrzucania elementów poszycia z dachu. Niedopuszczalne jest również magazynowanie rozebranego poszycia na dachu. Rozebrane pokrycie dachu należy przechowywać w kontenerach w wyznaczonym miejscu i przeznaczyć do utylizacji zgodnie z przepisami o odpadach i gospodarowania odpadami. 4. Rozbiórka kominów wentylacyjnych oraz lukarny Rozebrane elementy należy zdejmować za pomocą dźwigu lub żurawia odłożyć na zabezpieczone miejsce. 5. Rozbiórka deskowania i podbitki dachu Rozebrane elementy należy spuszczać z dachu za pomocą lin lub rynien zrzutowych. Zabrania się bezpośredniego zrzucania z dachu. 6. Rozbiórka krokwi Rozebrane elementy należy zdejmować za pomocą uradzeń dźwigowych, 7. Rozbiórka płatwi, wykonanie nowych połączeń dla płatwi lub adaptacja istniejących, montaż nowych płatwi stalowych. Płatwie należy wymieniać pojedynczo po jednym rzędzie (nie wolno jednocześnie rozebrać wszystkich płatwi w polu między dźwigarami). Nowe płatwie należy dociąć do rzeczywistego wymiaru między dźwigarami, ktry da się sprawdzić dopiero po zdjęciu deskowania. W Płatwiach należy wykonać otwory w celu mocowania na śruby w istniejących połączeniach na dźwigarze. Po zdjęciu poszycia należy wyzwać projektanta w celu ustalenia sposobu łączenia płatwi w istniejących połączeniach. Nowe płatwie stalowe wykonać z profilu stalowego o przekroju H 100 x 100x 5 (Rura kwadratowa) Stal klasy S355 Biuro Projektowo Budowlane Damian Slawik, Adres: ul Zdzieszowicka 19 Krepna, Zdzieszowice, Polska. 3

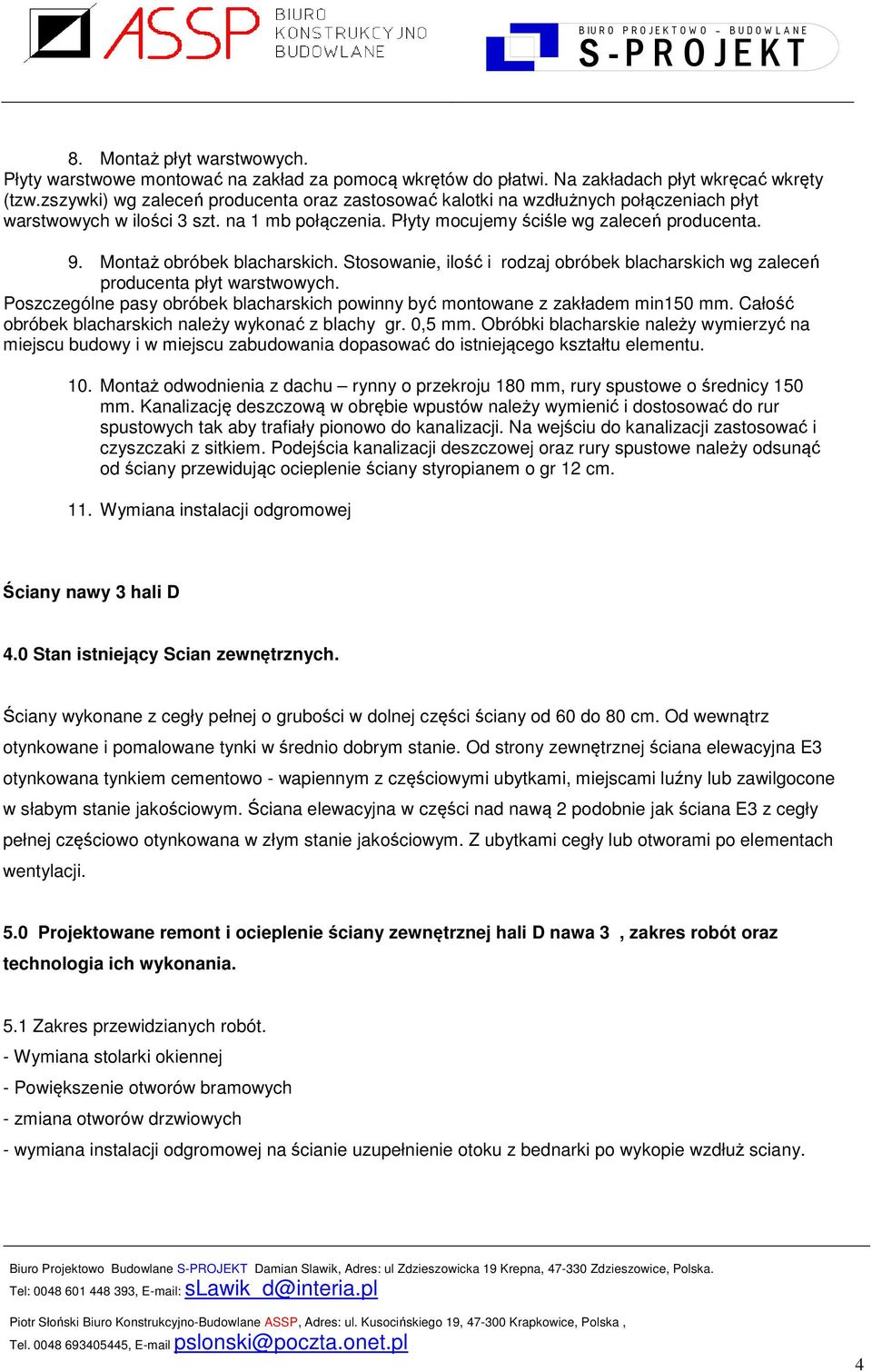

4 8. Montaż płyt warstwowych. Płyty warstwowe montować na zakład za pomocą wkrętów do płatwi. Na zakładach płyt wkręcać wkręty (tzw.zszywki) wg zaleceń producenta oraz zastosować kalotki na wzdłużnych połączeniach płyt warstwowych w ilości 3 szt. na 1 mb połączenia. Płyty mocujemy ściśle wg zaleceń producenta. 9. Montaż obróbek blacharskich. Stosowanie, ilość i rodzaj obróbek blacharskich wg zaleceń producenta płyt warstwowych. Poszczególne pasy obróbek blacharskich powinny być montowane z zakładem min150 mm. Całość obróbek blacharskich należy wykonać z blachy gr. 0,5 mm. Obróbki blacharskie należy wymierzyć na miejscu budowy i w miejscu zabudowania dopasować do istniejącego kształtu elementu. 10. Montaż odwodnienia z dachu rynny o przekroju 180 mm, rury spustowe o średnicy 150 mm. Kanalizację deszczową w obrębie wpustów należy wymienić i dostosować do rur spustowych tak aby trafiały pionowo do kanalizacji. Na wejściu do kanalizacji zastosować i czyszczaki z sitkiem. Podejścia kanalizacji deszczowej oraz rury spustowe należy odsunąć od ściany przewidując ocieplenie ściany styropianem o gr 12 cm. 11. Wymiana instalacji odgromowej Ściany nawy 3 hali D 4.0 Stan istniejący Scian zewnętrznych. Ściany wykonane z cegły pełnej o grubości w dolnej części ściany od 60 do 80 cm. Od wewnątrz otynkowane i pomalowane tynki w średnio dobrym stanie. Od strony zewnętrznej ściana elewacyjna E3 otynkowana tynkiem cementowo - wapiennym z częściowymi ubytkami, miejscami luźny lub zawilgocone w słabym stanie jakościowym. Ściana elewacyjna w części nad nawą 2 podobnie jak ściana E3 z cegły pełnej częściowo otynkowana w złym stanie jakościowym. Z ubytkami cegły lub otworami po elementach wentylacji. 5.0 Projektowane remont i ocieplenie ściany zewnętrznej hali D nawa 3, zakres robót oraz technologia ich wykonania. 5.1 Zakres przewidzianych robót. - Wymiana stolarki okiennej - Powiększenie otworów bramowych - zmiana otworów drzwiowych - wymiana instalacji odgromowej na ścianie uzupełnienie otoku z bednarki po wykopie wzdłuż sciany. Biuro Projektowo Budowlane Damian Slawik, Adres: ul Zdzieszowicka 19 Krepna, Zdzieszowice, Polska. 4

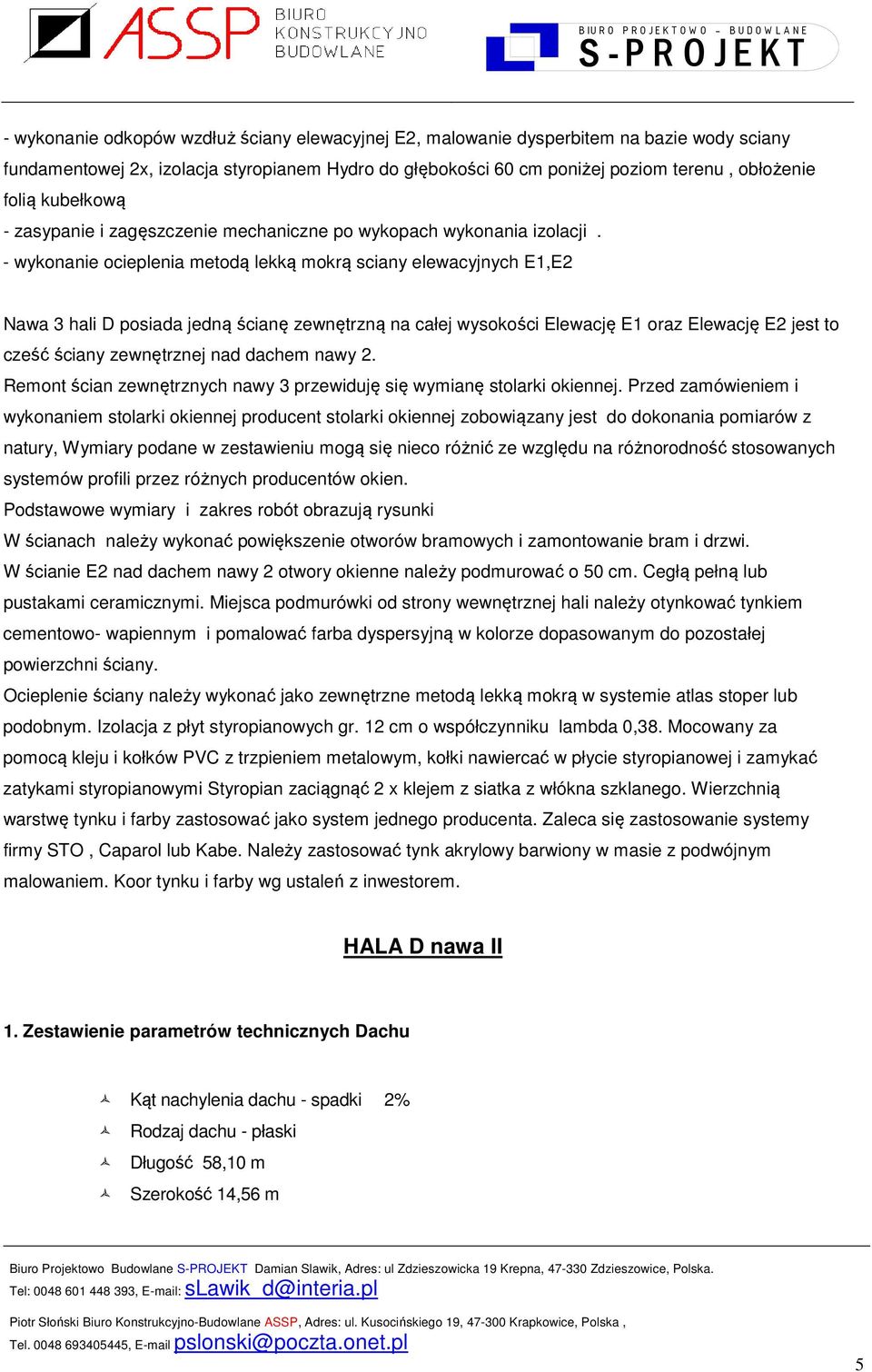

5 - wykonanie odkopów wzdłuż ściany elewacyjnej E2, malowanie dysperbitem na bazie wody sciany fundamentowej 2x, izolacja styropianem Hydro do głębokości 60 cm poniżej poziom terenu, obłożenie folią kubełkową - zasypanie i zagęszczenie mechaniczne po wykopach wykonania izolacji. - wykonanie ocieplenia metodą lekką mokrą sciany elewacyjnych E1,E2 Nawa 3 hali D posiada jedną ścianę zewnętrzną na całej wysokości Elewację E1 oraz Elewację E2 jest to cześć ściany zewnętrznej nad dachem nawy 2. Remont ścian zewnętrznych nawy 3 przewiduję się wymianę stolarki okiennej. Przed zamówieniem i wykonaniem stolarki okiennej producent stolarki okiennej zobowiązany jest do dokonania pomiarów z natury, Wymiary podane w zestawieniu mogą się nieco różnić ze względu na różnorodność stosowanych systemów profili przez różnych producentów okien. Podstawowe wymiary i zakres robót obrazują rysunki W ścianach należy wykonać powiększenie otworów bramowych i zamontowanie bram i drzwi. W ścianie E2 nad dachem nawy 2 otwory okienne należy podmurować o 50 cm. Cegłą pełną lub pustakami ceramicznymi. Miejsca podmurówki od strony wewnętrznej hali należy otynkować tynkiem cementowo- wapiennym i pomalować farba dyspersyjną w kolorze dopasowanym do pozostałej powierzchni ściany. Ocieplenie ściany należy wykonać jako zewnętrzne metodą lekką mokrą w systemie atlas stoper lub podobnym. Izolacja z płyt styropianowych gr. 12 cm o współczynniku lambda 0,38. Mocowany za pomocą kleju i kołków PVC z trzpieniem metalowym, kołki nawiercać w płycie styropianowej i zamykać zatykami styropianowymi Styropian zaciągnąć 2 x klejem z siatka z włókna szklanego. Wierzchnią warstwę tynku i farby zastosować jako system jednego producenta. Zaleca się zastosowanie systemy firmy STO, Caparol lub Kabe. Należy zastosować tynk akrylowy barwiony w masie z podwójnym malowaniem. Koor tynku i farby wg ustaleń z inwestorem. HALA D nawa II 1. Zestawienie parametrów technicznych Dachu Kąt nachylenia dachu - spadki 2% Rodzaj dachu - płaski Długość 58,10 m Szerokość 14,56 m Biuro Projektowo Budowlane Damian Slawik, Adres: ul Zdzieszowicka 19 Krepna, Zdzieszowice, Polska. 5

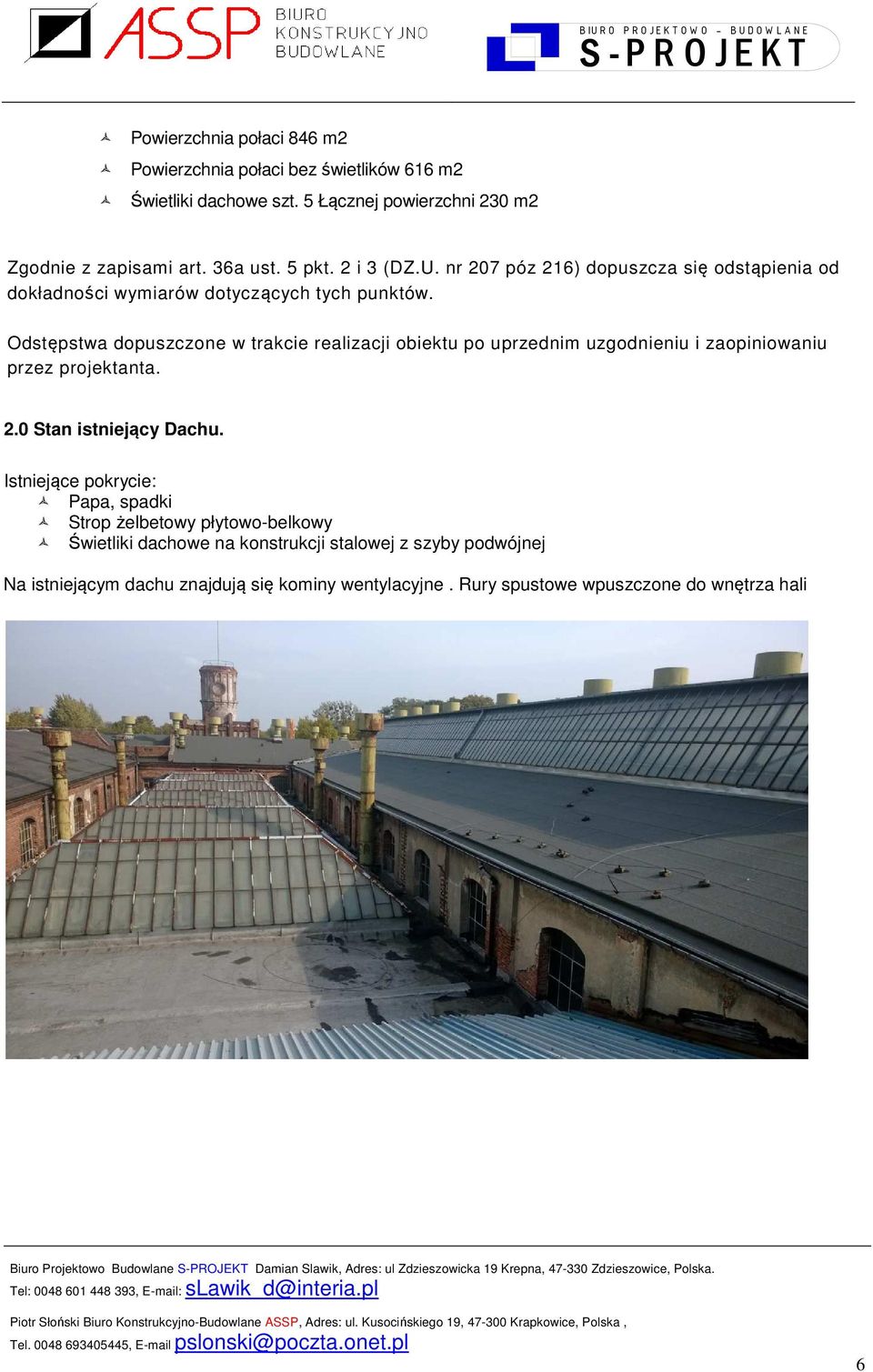

6 Powierzchnia połaci 846 m2 Powierzchnia połaci bez świetlików 616 m2 Świetliki dachowe szt. 5 Łącznej powierzchni 230 m2 Zgodnie z zapisami art. 36a ust. 5 pkt. 2 i 3 (DZ.U. nr 207 póz 216) dopuszcza się odstąpienia od dokładności wymiarów dotyczących tych punktów. Odstępstwa dopuszczone w trakcie realizacji obiektu po uprzednim uzgodnieniu i zaopiniowaniu przez projektanta. 2.0 Stan istniejący Dachu. Istniejące pokrycie: Papa, spadki Strop żelbetowy płytowo-belkowy Świetliki dachowe na konstrukcji stalowej z szyby podwójnej Na istniejącym dachu znajdują się kominy wentylacyjne. Rury spustowe wpuszczone do wnętrza hali Biuro Projektowo Budowlane Damian Slawik, Adres: ul Zdzieszowicka 19 Krepna, Zdzieszowice, Polska. 6

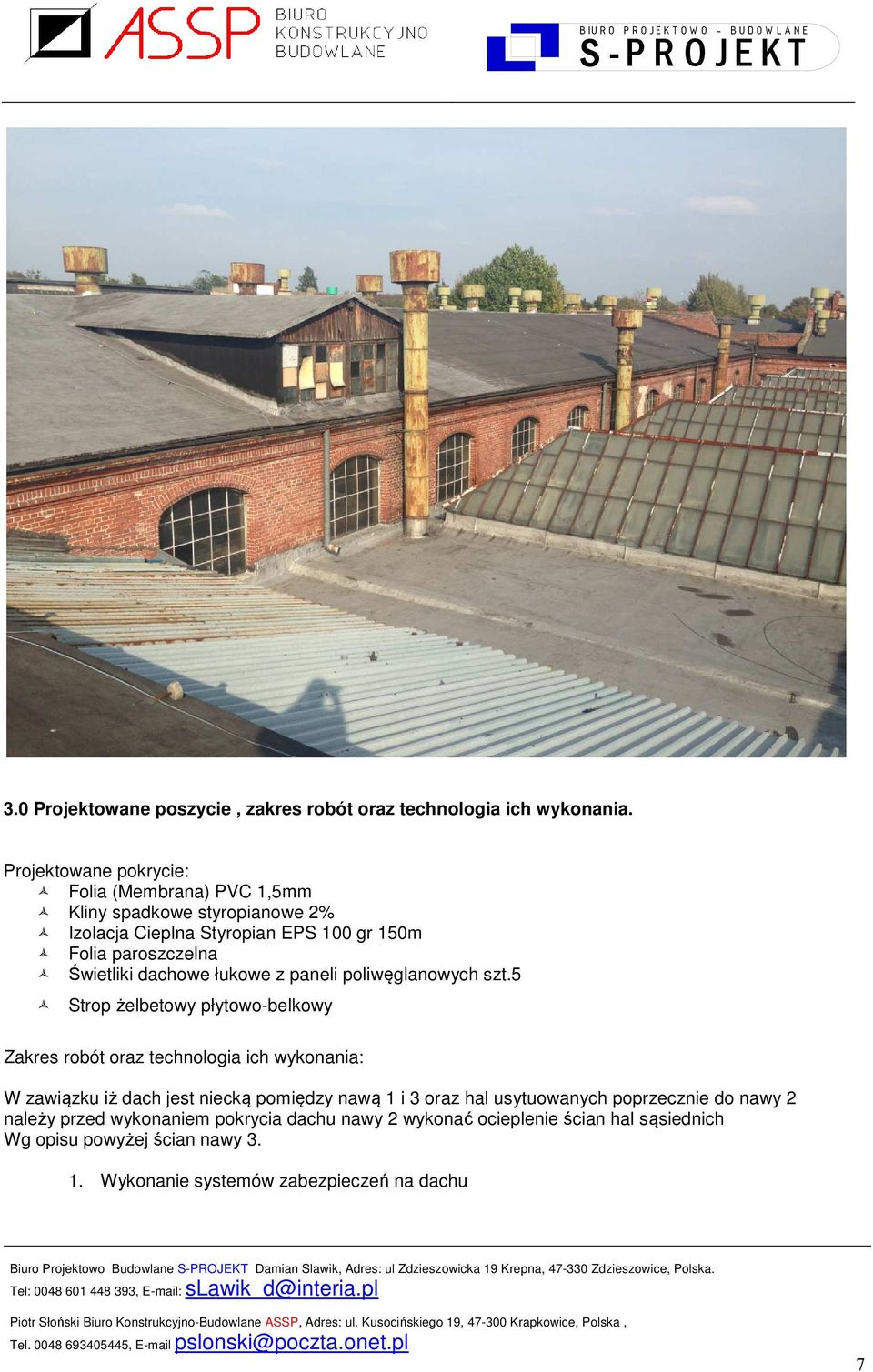

7 3.0 Projektowane poszycie, zakres robót oraz technologia ich wykonania. Projektowane pokrycie: Folia (Membrana) PVC 1,5mm Kliny spadkowe styropianowe 2% Izolacja Cieplna Styropian EPS 100 gr 150m Folia paroszczelna Świetliki dachowe łukowe z paneli poliwęglanowych szt.5 Strop żelbetowy płytowo-belkowy Zakres robót oraz technologia ich wykonania: W zawiązku iż dach jest niecką pomiędzy nawą 1 i 3 oraz hal usytuowanych poprzecznie do nawy 2 należy przed wykonaniem pokrycia dachu nawy 2 wykonać ocieplenie ścian hal sąsiednich Wg opisu powyżej ścian nawy Wykonanie systemów zabezpieczeń na dachu Biuro Projektowo Budowlane Damian Slawik, Adres: ul Zdzieszowicka 19 Krepna, Zdzieszowice, Polska. 7

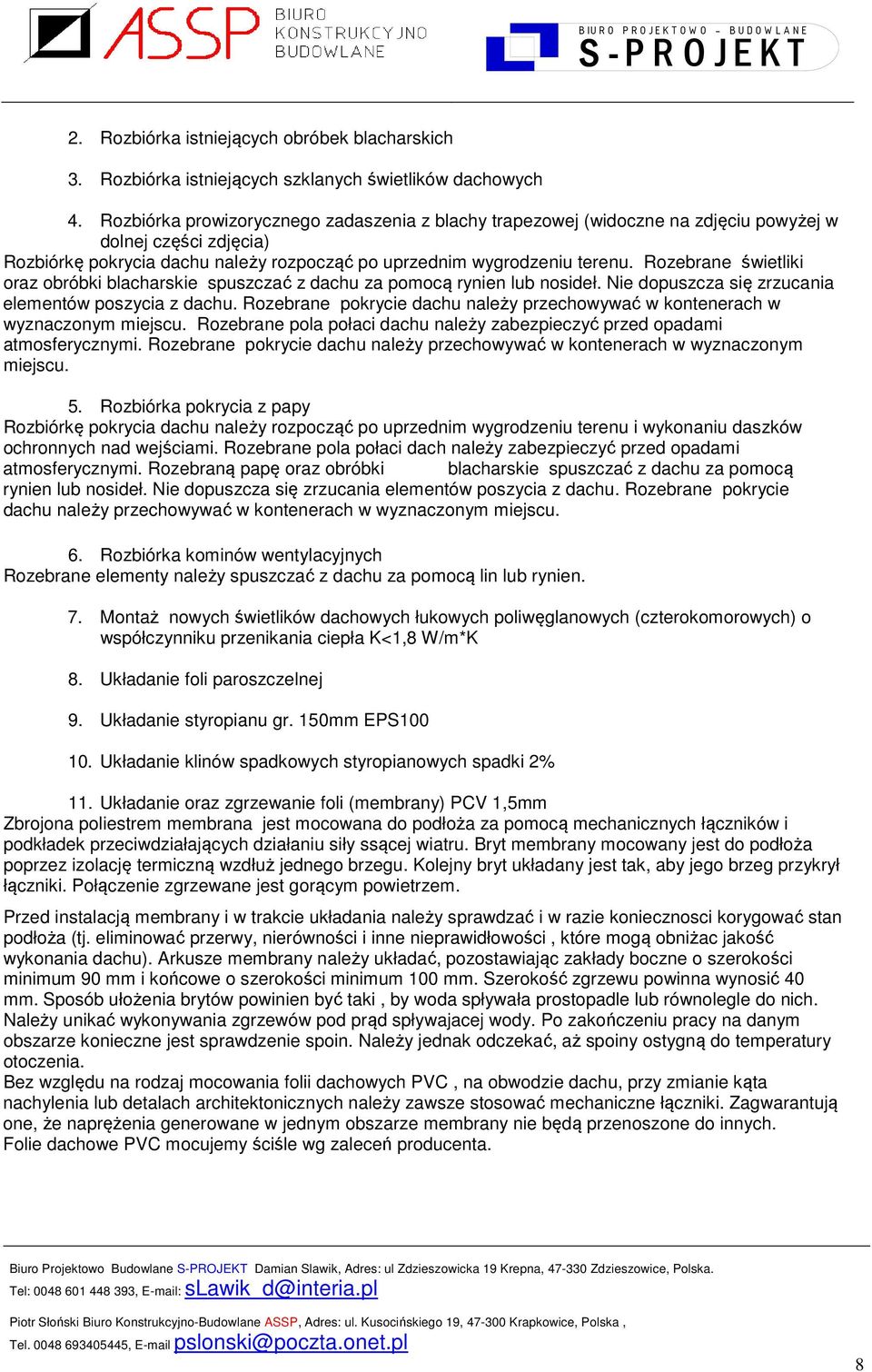

8 2. Rozbiórka istniejących obróbek blacharskich 3. Rozbiórka istniejących szklanych świetlików dachowych 4. Rozbiórka prowizorycznego zadaszenia z blachy trapezowej (widoczne na zdjęciu powyżej w dolnej części zdjęcia) Rozbiórkę pokrycia dachu należy rozpocząć po uprzednim wygrodzeniu terenu. Rozebrane świetliki oraz obróbki blacharskie spuszczać z dachu za pomocą rynien lub nosideł. Nie dopuszcza się zrzucania elementów poszycia z dachu. Rozebrane pokrycie dachu należy przechowywać w kontenerach w wyznaczonym miejscu. Rozebrane pola połaci dachu należy zabezpieczyć przed opadami atmosferycznymi. Rozebrane pokrycie dachu należy przechowywać w kontenerach w wyznaczonym miejscu. 5. Rozbiórka pokrycia z papy Rozbiórkę pokrycia dachu należy rozpocząć po uprzednim wygrodzeniu terenu i wykonaniu daszków ochronnych nad wejściami. Rozebrane pola połaci dach należy zabezpieczyć przed opadami atmosferycznymi. Rozebraną papę oraz obróbki blacharskie spuszczać z dachu za pomocą rynien lub nosideł. Nie dopuszcza się zrzucania elementów poszycia z dachu. Rozebrane pokrycie dachu należy przechowywać w kontenerach w wyznaczonym miejscu. 6. Rozbiórka kominów wentylacyjnych Rozebrane elementy należy spuszczać z dachu za pomocą lin lub rynien. 7. Montaż nowych świetlików dachowych łukowych poliwęglanowych (czterokomorowych) o współczynniku przenikania ciepła K<1,8 W/m*K 8. Układanie foli paroszczelnej 9. Układanie styropianu gr. 150mm EPS Układanie klinów spadkowych styropianowych spadki 2% 11. Układanie oraz zgrzewanie foli (membrany) PCV 1,5mm Zbrojona poliestrem membrana jest mocowana do podłoża za pomocą mechanicznych łączników i podkładek przeciwdziałających działaniu siły ssącej wiatru. Bryt membrany mocowany jest do podłoża poprzez izolację termiczną wzdłuż jednego brzegu. Kolejny bryt układany jest tak, aby jego brzeg przykrył łączniki. Połączenie zgrzewane jest gorącym powietrzem. Przed instalacją membrany i w trakcie układania należy sprawdzać i w razie koniecznosci korygować stan podłoża (tj. eliminować przerwy, nierówności i inne nieprawidłowości, które mogą obniżac jakość wykonania dachu). Arkusze membrany należy układać, pozostawiając zakłady boczne o szerokości minimum 90 mm i końcowe o szerokości minimum 100 mm. Szerokość zgrzewu powinna wynosić 40 mm. Sposób ułożenia brytów powinien być taki, by woda spływała prostopadle lub równolegle do nich. Należy unikać wykonywania zgrzewów pod prąd spływajacej wody. Po zakończeniu pracy na danym obszarze konieczne jest sprawdzenie spoin. Należy jednak odczekać, aż spoiny ostygną do temperatury otoczenia. Bez względu na rodzaj mocowania folii dachowych PVC, na obwodzie dachu, przy zmianie kąta nachylenia lub detalach architektonicznych należy zawsze stosować mechaniczne łączniki. Zagwarantują one, że naprężenia generowane w jednym obszarze membrany nie będą przenoszone do innych. Folie dachowe PVC mocujemy ściśle wg zaleceń producenta. Biuro Projektowo Budowlane Damian Slawik, Adres: ul Zdzieszowicka 19 Krepna, Zdzieszowice, Polska. 8

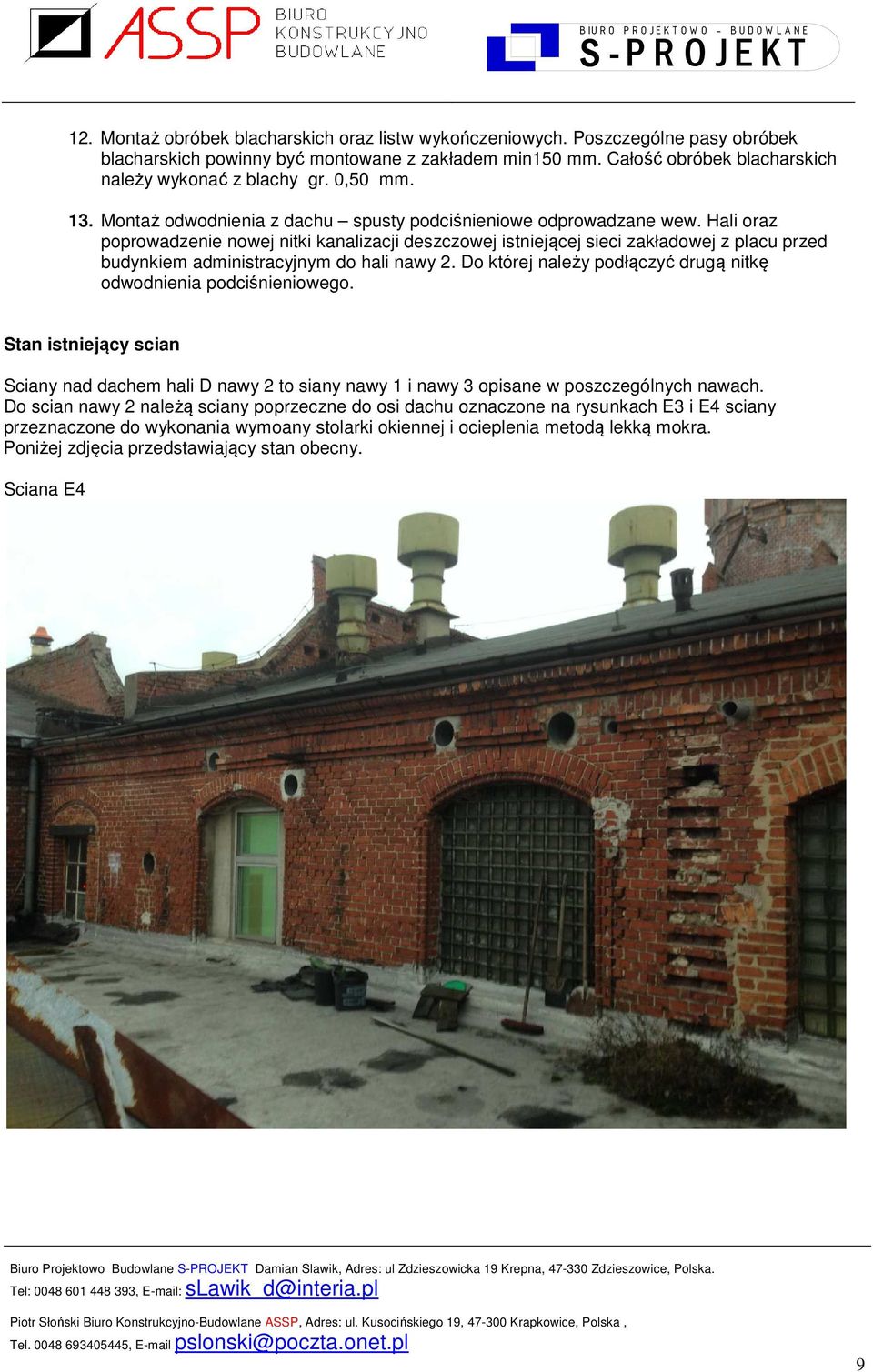

9 12. Montaż obróbek blacharskich oraz listw wykończeniowych. Poszczególne pasy obróbek blacharskich powinny być montowane z zakładem min150 mm. Całość obróbek blacharskich należy wykonać z blachy gr. 0,50 mm. 13. Montaż odwodnienia z dachu spusty podciśnieniowe odprowadzane wew. Hali oraz poprowadzenie nowej nitki kanalizacji deszczowej istniejącej sieci zakładowej z placu przed budynkiem administracyjnym do hali nawy 2. Do której należy podłączyć drugą nitkę odwodnienia podciśnieniowego. Stan istniejący scian Sciany nad dachem hali D nawy 2 to siany nawy 1 i nawy 3 opisane w poszczególnych nawach. Do scian nawy 2 należą sciany poprzeczne do osi dachu oznaczone na rysunkach E3 i E4 sciany przeznaczone do wykonania wymoany stolarki okiennej i ocieplenia metodą lekką mokra. Poniżej zdjęcia przedstawiający stan obecny. Sciana E4 Biuro Projektowo Budowlane Damian Slawik, Adres: ul Zdzieszowicka 19 Krepna, Zdzieszowice, Polska. 9

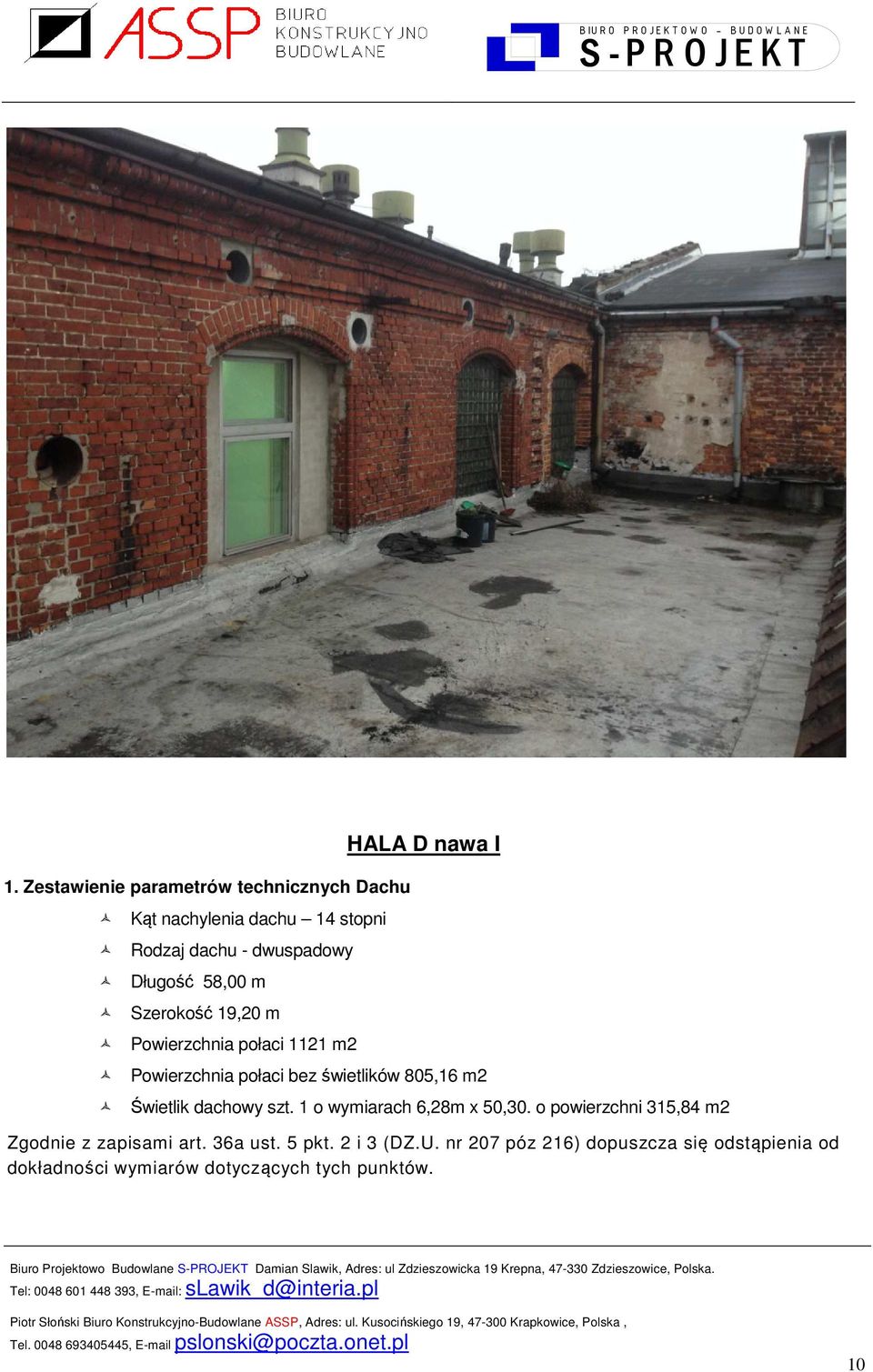

10 1. Zestawienie parametrów technicznych Dachu Kąt nachylenia dachu 14 stopni Rodzaj dachu - dwuspadowy Długość 58,00 m Szerokość 19,20 m Powierzchnia połaci 1121 m2 HALA D nawa I Powierzchnia połaci bez świetlików 805,16 m2 Świetlik dachowy szt. 1 o wymiarach 6,28m x 50,30. o powierzchni 315,84 m2 Zgodnie z zapisami art. 36a ust. 5 pkt. 2 i 3 (DZ.U. nr 207 póz 216) dopuszcza się odstąpienia od dokładności wymiarów dotyczących tych punktów. Biuro Projektowo Budowlane Damian Slawik, Adres: ul Zdzieszowicka 19 Krepna, Zdzieszowice, Polska. 10

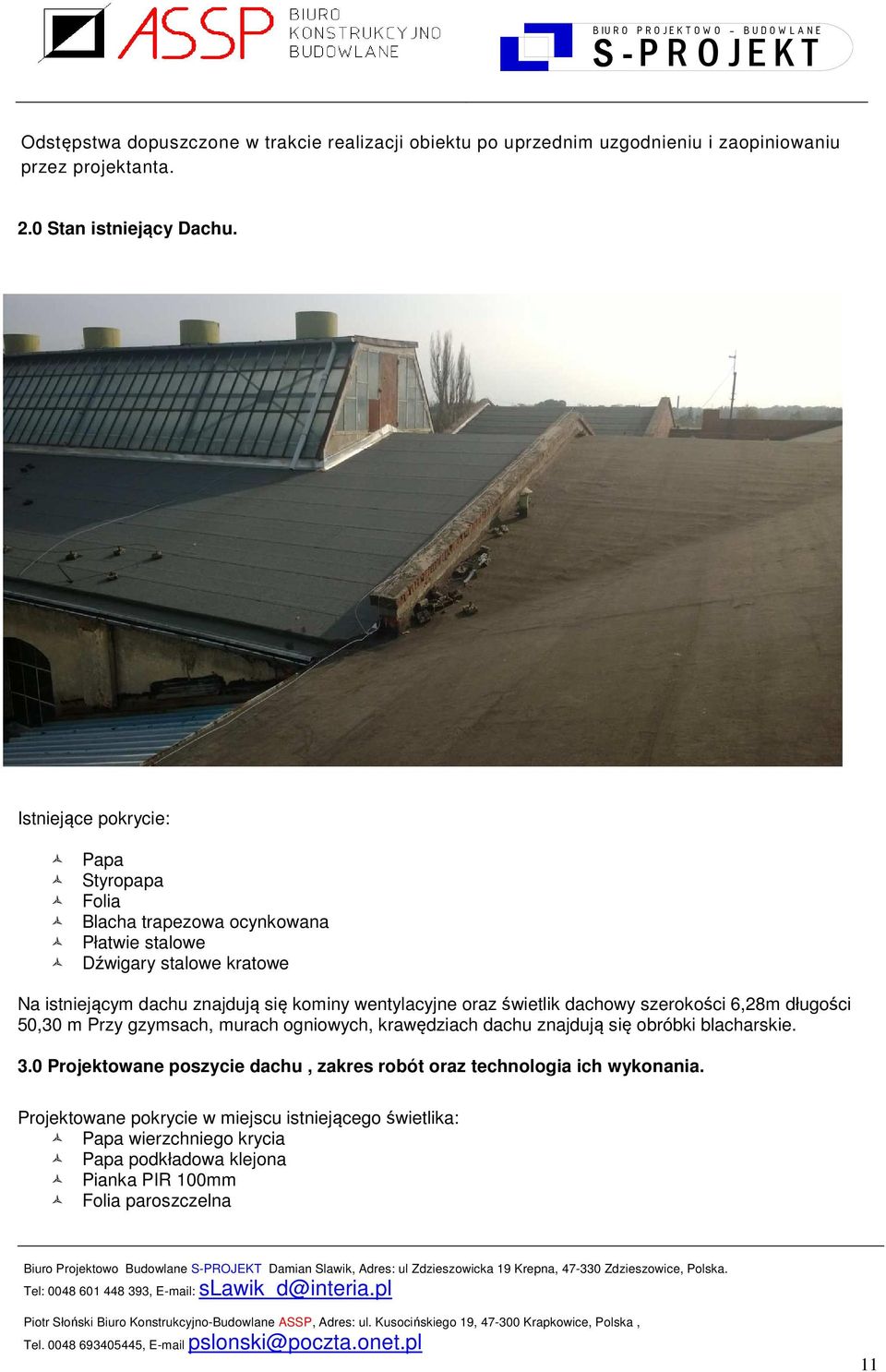

11 Odstępstwa dopuszczone w trakcie realizacji obiektu po uprzednim uzgodnieniu i zaopiniowaniu przez projektanta. 2.0 Stan istniejący Dachu. Istniejące pokrycie: Papa Styropapa Folia Blacha trapezowa ocynkowana Płatwie stalowe Dźwigary stalowe kratowe Na istniejącym dachu znajdują się kominy wentylacyjne oraz świetlik dachowy szerokości 6,28m długości 50,30 m Przy gzymsach, murach ogniowych, krawędziach dachu znajdują się obróbki blacharskie. 3.0 Projektowane poszycie dachu, zakres robót oraz technologia ich wykonania. Projektowane pokrycie w miejscu istniejącego świetlika: Papa wierzchniego krycia Papa podkładowa klejona Pianka PIR 100mm Folia paroszczelna Biuro Projektowo Budowlane Damian Slawik, Adres: ul Zdzieszowicka 19 Krepna, Zdzieszowice, Polska. 11

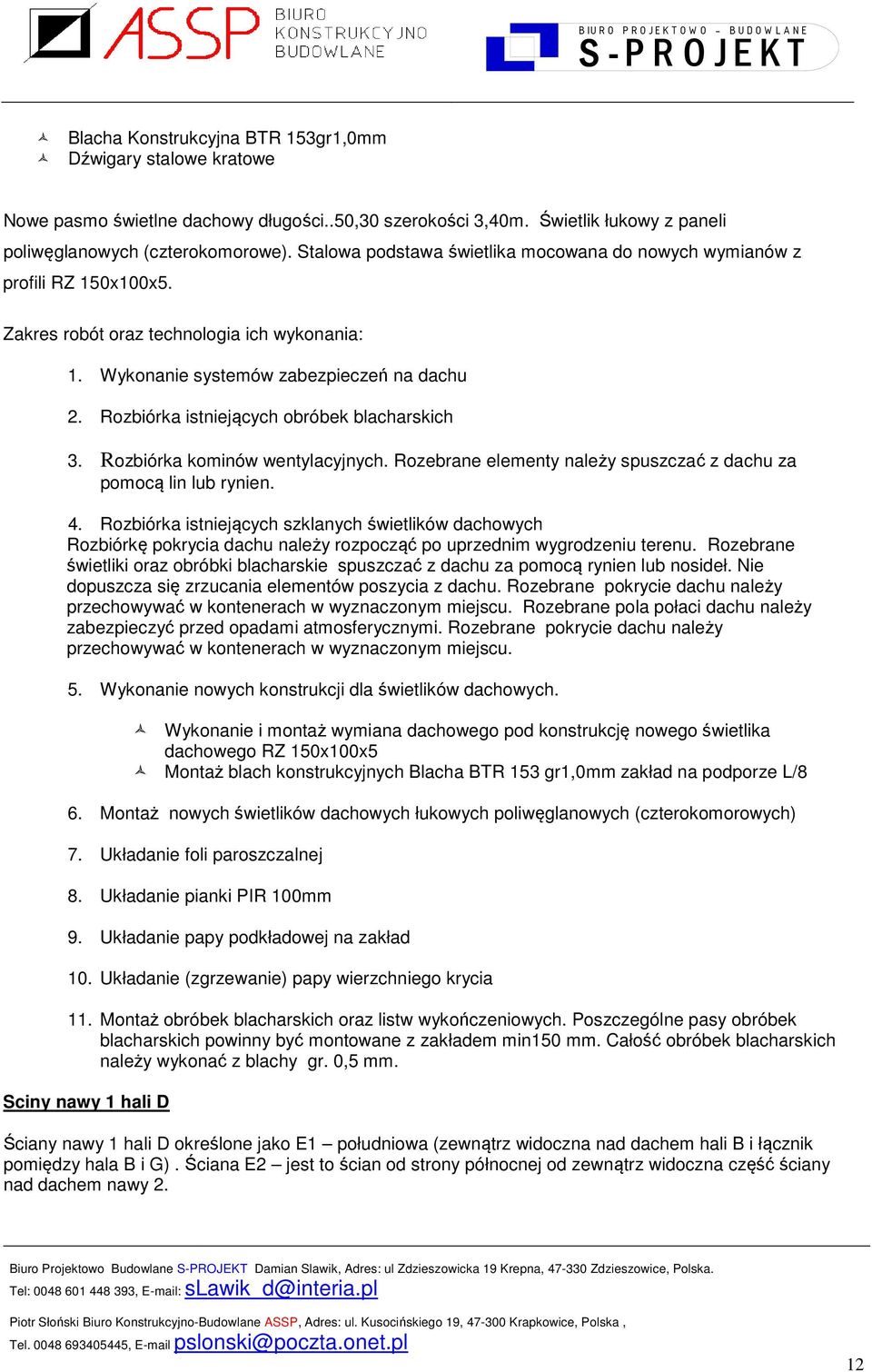

12 Blacha Konstrukcyjna BTR 153gr1,0mm Dźwigary stalowe kratowe Nowe pasmo świetlne dachowy długości..50,30 szerokości 3,40m. Świetlik łukowy z paneli poliwęglanowych (czterokomorowe). Stalowa podstawa świetlika mocowana do nowych wymianów z profili RZ 150x100x5. Zakres robót oraz technologia ich wykonania: 1. Wykonanie systemów zabezpieczeń na dachu 2. Rozbiórka istniejących obróbek blacharskich 3. Rozbiórka kominów wentylacyjnych. Rozebrane elementy należy spuszczać z dachu za pomocą lin lub rynien. 4. Rozbiórka istniejących szklanych świetlików dachowych Rozbiórkę pokrycia dachu należy rozpocząć po uprzednim wygrodzeniu terenu. Rozebrane świetliki oraz obróbki blacharskie spuszczać z dachu za pomocą rynien lub nosideł. Nie dopuszcza się zrzucania elementów poszycia z dachu. Rozebrane pokrycie dachu należy przechowywać w kontenerach w wyznaczonym miejscu. Rozebrane pola połaci dachu należy zabezpieczyć przed opadami atmosferycznymi. Rozebrane pokrycie dachu należy przechowywać w kontenerach w wyznaczonym miejscu. 5. Wykonanie nowych konstrukcji dla świetlików dachowych. Wykonanie i montaż wymiana dachowego pod konstrukcję nowego świetlika dachowego RZ 150x100x5 Montaż blach konstrukcyjnych Blacha BTR 153 gr1,0mm zakład na podporze L/8 6. Montaż nowych świetlików dachowych łukowych poliwęglanowych (czterokomorowych) 7. Układanie foli paroszczalnej 8. Układanie pianki PIR 100mm 9. Układanie papy podkładowej na zakład 10. Układanie (zgrzewanie) papy wierzchniego krycia 11. Montaż obróbek blacharskich oraz listw wykończeniowych. Poszczególne pasy obróbek blacharskich powinny być montowane z zakładem min150 mm. Całość obróbek blacharskich należy wykonać z blachy gr. 0,5 mm. Sciny nawy 1 hali D Ściany nawy 1 hali D określone jako E1 południowa (zewnątrz widoczna nad dachem hali B i łącznik pomiędzy hala B i G). Ściana E2 jest to ścian od strony północnej od zewnątrz widoczna część ściany nad dachem nawy 2. Biuro Projektowo Budowlane Damian Slawik, Adres: ul Zdzieszowicka 19 Krepna, Zdzieszowice, Polska. 12

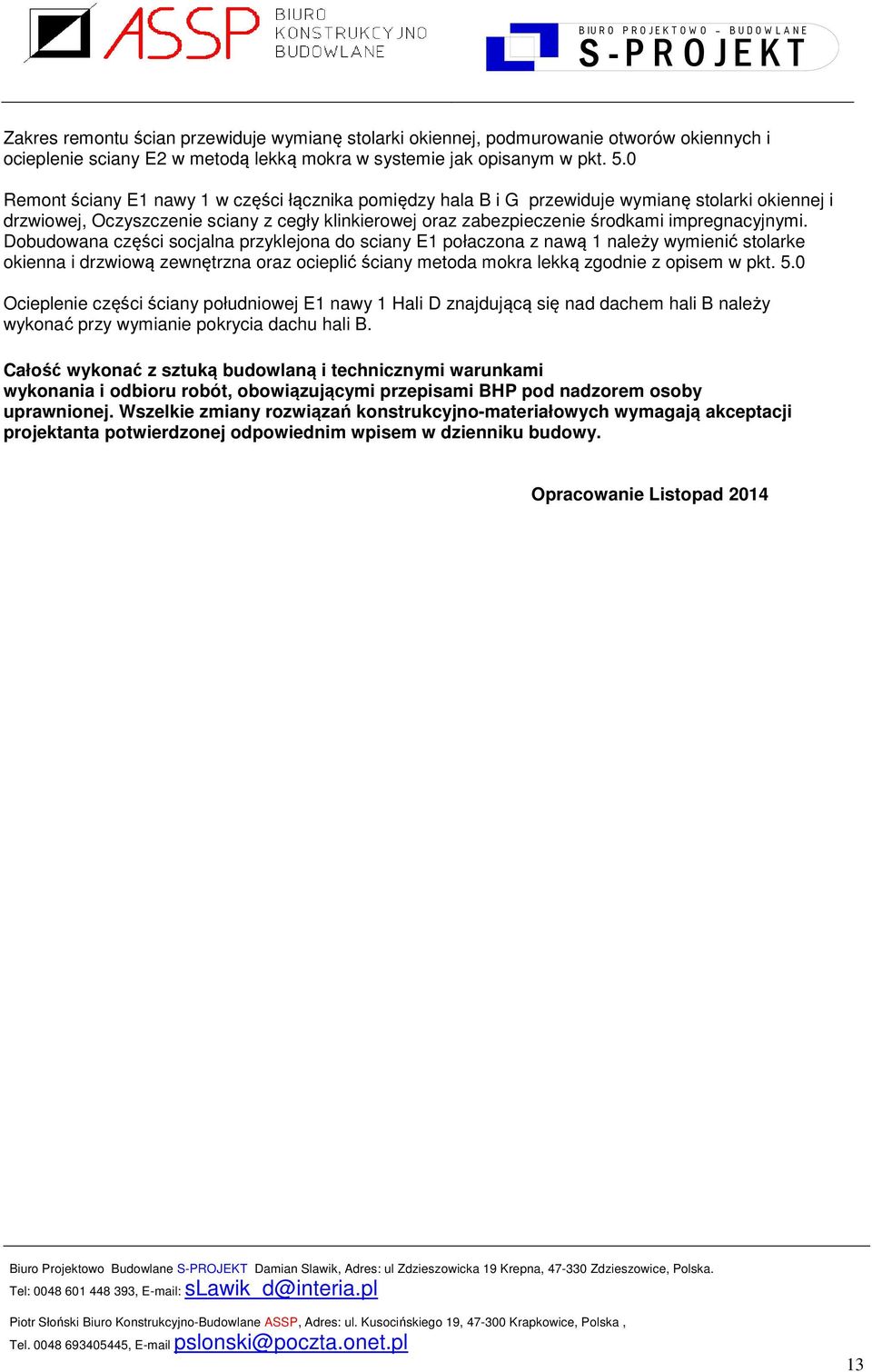

13 Zakres remontu ścian przewiduje wymianę stolarki okiennej, podmurowanie otworów okiennych i ocieplenie sciany E2 w metodą lekką mokra w systemie jak opisanym w pkt. 5.0 Remont ściany E1 nawy 1 w części łącznika pomiędzy hala B i G przewiduje wymianę stolarki okiennej i drzwiowej, Oczyszczenie sciany z cegły klinkierowej oraz zabezpieczenie środkami impregnacyjnymi. Dobudowana części socjalna przyklejona do sciany E1 połaczona z nawą 1 należy wymienić stolarke okienna i drzwiową zewnętrzna oraz ocieplić ściany metoda mokra lekką zgodnie z opisem w pkt. 5.0 Ocieplenie części ściany południowej E1 nawy 1 Hali D znajdującą się nad dachem hali B należy wykonać przy wymianie pokrycia dachu hali B. Całość wykonać z sztuką budowlaną i technicznymi warunkami wykonania i odbioru robót, obowiązującymi przepisami BHP pod nadzorem osoby uprawnionej. Wszelkie zmiany rozwiązań konstrukcyjno-materiałowych wymagają akceptacji projektanta potwierdzonej odpowiednim wpisem w dzienniku budowy. Opracowanie Listopad 2014 Biuro Projektowo Budowlane Damian Slawik, Adres: ul Zdzieszowicka 19 Krepna, Zdzieszowice, Polska. 13
