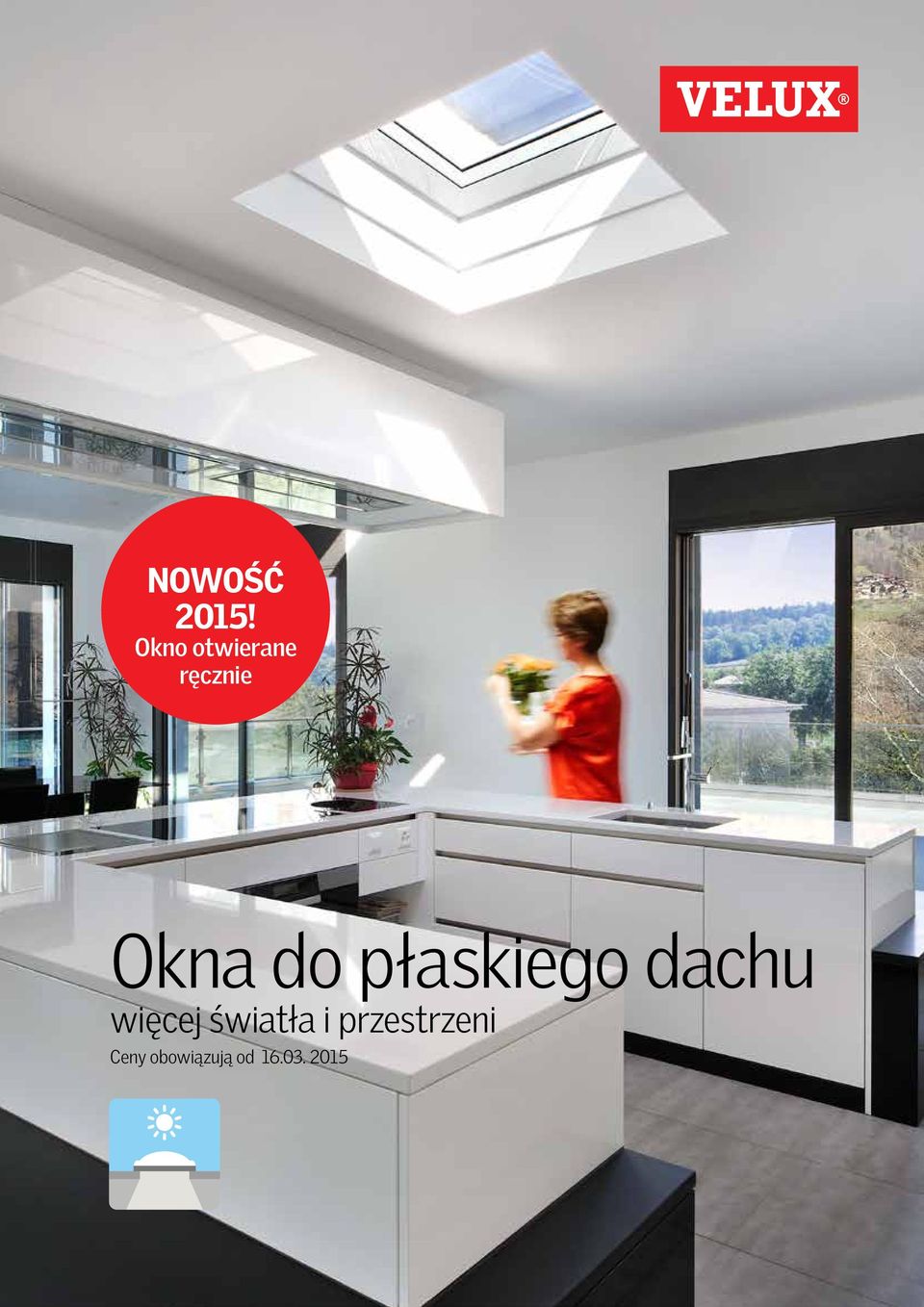

1 NOWOŚĆ 2015! Okno otwierane ręcznie Okna do płaskiego dachu więcej światła i przestrzeni Ceny obowiązują od

2

3 Rozwiązanie energooszczędne podwójny zysk Okna do płaskiego dachu VELUX dostarczają dużą ilość światła słonecznego, zapewniając jednocześnie doskonałą ochronę cieplną. Izolacyjność okna U w =0,72 W/m 2 K* Efektywne doświetlenie Okna do płaskiego dachu VELUX skonstruowano tak, aby dostarczały maksimum światła o każdej porze dnia bez względu na porę roku. Szczególnie zimą zapewniają maksymalne zyski energii słonecznej i minimalne straty ciepła. Stopień pozyskiwania energii słonecznej określany jest przez współczynnik g im jest on wyższy, tym okno przepuści więcej ciepła z promieniowania słonecznego. Współczynnik przepuszczalności energii słonecznej g 0,51-0,54 (dla okien z kopułą przezroczystą) 0,19-0,20 (dla okien z kopułą matową) Skuteczna ochrona przed utratą ciepła Wysokie parametry izolacyjne uzyskano dzięki innowacyjnej konstrukcji okna: 1 Profil ościeżnicy i skrzydła wykonane z wielokomorowego profilu z twardego PCV, z komorami wypełnionymi wysokoizolującym polistyrenem 2 Złożony system uszczelek 3 Przezroczysta lub matowa kopuła (poliwęglanowa lub akrylowa) chroniąca przed śniegiem i deszczem 4 Szyba zespolona energooszczędna ze szkłem klejonym bezpiecznym od wewnątrz *U=0,72 zgodnie z normą EN 1873 (dla zewnętrznej powierzchni okna); U=1,4 zgodnie z normą EN (dla powierzchni wewnętrznej rzutu poziomego okna). Więcej o współczynniku U dla okien do płaskiego dachu VELUX na 3

4

5 Komfort i estetyka Okna w suficie to nowa jakość życia w pełnym świetle, w bezpiecznej i cichej przestrzeni. Dopracowane w każdym szczególe Okna do płaskiego dachu VELUX wykonane są z dbałością o każdy detal, zarówno na zewnątrz, jak i od wewnątrz. Łatwość i estetyka wykończenia W profilu okna przygotowano wrąb umożliwiający dokładne zamontowanie płyt wykańczających wnękę. Regulacja dopływu światła Okna można wyposażyć w elektrycznie sterowane rolety, które dostępne są w kilku kolorach. Komfort na co dzień Nowoczesne pakiety szybowe oraz automatyczne sterowanie sprawiają, że okna VELUX do płaskiego dachu są wygodne w obsłudze i bezpieczne w użytkowaniu. Bezpieczeństwo W standardzie okna wyposażone są w szyby laminowane o klasie odporności antywłamaniowej P2A lub P4A. Wysokowytrzymała folia PVB utrzyma pękniętą szybę w całości, zapewniając bezpieczeństwo użytkownikom. Okna dostępne są w wersjach antywłamaniowych o 2. klasie odporności zgodnej z normą EN Komfort obsługi Okna sterowane elektrycznie w systemie io-homecontrol otwierane są siłownikami niewidocznymi po zamknięciu okna, wyposażone w czujnik deszczu oraz dotykowy panel sterowania. Okna otwierane manualnie standardowo wyposażamy w drążek do otwierania o długości do 190 cm. Spokojny sen i wypoczynek Ponad 50 db to poziom hałasu uznawany za dokuczliwy w czasie snu. Konstrukcja okna VELUX gwarantuje, że nawet przy ulewnym deszczu (40 mm na godzinę) hałas nie przekracza tego poziomu. 5

6

7 Kompletny system Oferta okien VELUX do płaskiego dachu obejmuje różne typy okien. Pozwoli na realizację najbardziej wymagających projektów. Okno nieotwierane Okno doświetlające. Dla zapewnienia komfortu polecamy montować je w pomieszczeniu z innymi oknami umożliwiającymi wentylację. Okno otwierane elektrycznie Sterowane bezprzewodowo w systemie VELUX INTEGRA, to pełne komfortu rozwiązanie do doświetlenia i naturalnej wentylacji. Wyposażone standardowo w czujnik deszczu, dotykowy panel sterowania (wersja antywłamaniowa) lub pilot. Okno otwierane manualnie Otwierane manualnie za pomocą wygodnego drążka, to kompromis pomiędzy kosztem, a możliwością naturalnej wentylacji wnętrz pod płaskim dachem. Okno wyłazowe CXP Otwierane ręcznie do kąta 60 zapewnia wygodne wyjście na dach. Okno oddymiające CSP Skrzydło podnoszone dwoma silnikami, umożliwiającymi automatyczne uniesienie na wysokość 50 cm w przypadku zagrożenia dymem, lub na wysokość 15 cm celem przewietrzenia pomieszczenia w codziennym użytkowaniu. 0073U 0073U 0573U CXP 0473Q CSP 1073Q Typ okna Ilość dostępnych rozmiarów Wersja antywłamaniowa 0073Q Q - CSP 1073Q Kąt/wysokość otwarcia Nieotwierane Ręcznie ok. 11 cm Elektrycznie ok. 14 cm Ręcznie do kąta 60 o Elektrycznie: Oddymianie: 50 cm Wentylacja: 15 cm Wsp. okna U w (W/m 2 K), EN 1873 / EN ,72 / 1,4 0,72 / 1,4 0,72 / 1,4 0,72 / 1,5 1,0 / 2,7 0,51-0,54 (kopuła przezroczysta) Wsp. g 0,19-0,20 (kopuła matowa) 37 (wersja Q) Izolacyjność akustyczna (db) (wersja U) Powierzchnia oddymiania w m 2 dla rozmiarów / Geometryczna ,88 / 1,30 Czynna ,42 / 0,58 7

8 Profesjonalne wsparcie Wizualizator światła dziennego Program VELUX Daylight Visualizer działający w oparciu o rysunki CAD pozwala tworzyć symulacje rozkładu światła dziennego dla dowolnego wnętrza, położenia geograficznego budynku oraz pory dnia i roku. Dokładny obraz doświetlenia pomieszczenia oraz animacje pokazują, jak zmienia się rozkład światła, np. w ciągu doby w wybranym dniu roku. Program ilustruje natężenia światła, pozwalając zaprojektować optymalne doświetlenie. viz.velux.com/daylight_visualizer/ download Narzędzia wsparcia dla projektantów Przygotowaliśmy bazę bibliotek CAD oraz detali montażu okien VELUX, w różnych typach konstrukcji oraz pokryć dachowych. Materiały pracują z programami ArchiCAD, AutoCAD, Revit oraz 3dsMax. profesjonalisci.velux.pl/ profesjonalisci/architekci/ biblioteki Tabela wymiarów okien do płaskiego dachu zewnętrzny wymiar kopuły CXP CSP CXP CSP CXP wymiar szyby w świetle wymiar ościeżnicy w świetle wymiar wnęki okiennej wymiar otworu w dachu zewnętrzny wymiar ościeżnicy cm symbol wymagany wymiar otworu w dachu szer. (mm), wys. (mm) zewnętrzny wymiar ościeżnicy (mm) / / / wymiar ościeżnicy w świetle (mm) 463,4 463,4/763,4 663,4 763,4 763,4/1063,4 863,4 863,4/1363,4 1063,4 1363,4 wymiar szyby w świetle (mm) / / / wymiar wnęki okiennej (mm) / / / zewnętrzny wymiar kopuły (mm) 789,6 789,6 /1089,6 989,6 1089,6 1089,6 /12389,6 1189,6 1189,6 /1689,6 1389,6 1689,6 8

9 Akcesoria i dodatkowe wyposażenie Akcesoria przeciwsłoneczne Wewnętrzna roleta plisowana FMG Sterowana elektrycznie w systemie io-homecontrol. Idealnie dopasowana do rozmiarów okien. Dostępna w trzech kolorach (białym, beżowym, czarnym). Zewnętrzna markiza MSG Zasilana energią słoneczną bez konieczności doprowadzania okablowania. Markiza montowana jest pomiędzy szybą a kopułą, dzięki czemu zatrzymuje do 76% ciepła pochodzącego z energii słońca. Oferowana w kolorze białym chroni przed przegrzewaniem, łagodzi ostre światło oraz zapewnia prywatność. Akcesoria montażowe Izolowane ramy podwyższające ZCE o wysokości 16 cm, aby dopasować wysokość montażu okna do grubości izolacji na dachu. Wyposażone w uszczelki dla idealnie szczelnego dopasowania do okna. Okno można podnieść nawet na 4 ramach ustawionych razem, na wysokość 64 cm ponad dach. ZCE 0015 do mocowania na powierzchni dachu (zawsze jako pierwsza) ZCE 1015 do dodatkowego podniesienia okna ponad ZCE 0015 Profile mocujące pokrycie dachu do okna ZZZ 210 Zestaw dopasowanych do rozmiaru okna profili aluminiowych pozwalających na mocowanie do okna pokryć, które wymagają mechanicznego połączenia. 2 BBX Wokółokienna paroizolacja BBX Do szczelnego połączenia okna z istniejącą paroizolacją pomieszczenia. Zawiera folię paroizolacyjną, zintegrowaną ze specjalnym profilem uszczelniającym połączenie z oknem. VELUX x 17 felter (17,333 x 7,176 mm) mellemrum 4mm BBX 0000C.indd :20:05

10 Cennik okien i wyposażenia do płaskich dachów Symbol ceny netto ceny brutto terminy dostawy dni robocze Rozmiar okna Zewnętrzne wymiary ościeżnicy (cm) 60 x x x x x x x x x U Nieotwierane , , , , , , , , , , , , , , , , , , Q Nieotwierane, antywłamaniowe* , , , , , , , , , , , , , , , , , , U Otwierane manualnie , , , , , , , , , , , , , , , , U Otwierane elektrycznie z pilotem jednokierunkowym , , , , , , , , , , , , , , , , , , Q Otwierane elektrycznie z dotykowym panelem 3 491, , , , , , , , ,76 sterowania, antywłamaniowe* , , , , , , , , ,00 CXP 0473Q Okno wyłazowe , , , , , ,00 - CSP 1073Q Okno oddymiające** , , , ,00 - ISD 0000 Kopuła akrylowa przezroczysta 620,33 684,55 739,02 821, ,78 912, , , ,33 ISD 0100 Kopuła akrylowa matowa ,00 842,00 909, , , , , , ,00 ISD 0010 Kopuła poliwęglanowa przezroczysta 806,50 889,43 960, , , , , , ,85 ISD 0110 Kopuła poliwęglanowa matowa , , , , , , , , ,00 ZCE 0015 Rama 16 cm podwyższająca do dachów żwirowych i zielonych 793,50 839,02 847,97 884,55 921,14 912, , , ,31 ZCE 1015 Nadstawka 16 cm do ramy podwyższającej , , , , , , , , ,00 ZZZ 210 Profile mocujące pokrycia dachu do okna*** ,80 184,55 186,99 194,31 202,44 200,81 232,52 224,39 240,65 215,00 227,00 230,00 239,00 249,00 247,00 286,00 276,00 296,00 BBX 0000C Wokółokienna paroizolacja ,63 114,63 134,15 134,15 134,15 152,85 152,85 172,36 172,36 141,00 141,00 165,00 165,00 165,00 188,00 188,00 212,00 212,00 FMG 1016R, 1265R, 1259R Roleta plisowana elektryczna z pilotem ,16 776,42 792,68 809,76 842,28 826,02 875,61 859,35-935,00 955,00 975,00 996, , , , ,00 - MSG 6090WL Markiza elektryczna, zasilana energią słoneczną, montowana pod kopułą 10 * 2 klasa odporności antywłamaniowej wg normy ENV 1627:1999 ** Siłownik CSP posiada świadectwo dopuszczenia wydane przez CNBOP-PiB, dostępne na stronie *** Konieczne w przypadku pokryć, które wymagają mechanicznego mocowania 828,46 846,34 864,23 882,11 918,70 900,00 954,47 936, , , , , , , , ,00 - Rozwiązanie alternatywne cennik systemu mocowania okna dachowego na płaskim dachu Symbol ceny netto ceny brutto terminy dostawy dni robocze Rozmiar okna CK02 CK04 MK04 MK06 MK08 PK04 SK06 UK08 Zewnętrzne wymiary ościeżnicy (cm) 55 x x x x x x x x 140 ECX 0000T* Podstawa do montażu okna dachowego VELUX na dachach płaskich (0-15 ) 1 241, , , , , , , ,62 z kołnierzem uszczelniającym; rekomendowana z oknami typu GLL, GGL, GLU, 10 GGU wyposażonymi w szyby bezpieczne , , , , , , , ,00 *Oznaczenie rozmiaru podstawy i okna musza być identyczne np. ECX MK T z oknem GLL MK Rozwiązanie alternatywne cennik świetlików do płaskiego dachu średnica 35 cm terminy dostawy dni robocze 0K14 średnica 35 cm terminy dostawy dni robocze 0K14 TCF 0010 Do dachów płaskich, tunel elastyczny , ,00 ZTL 014L Zestaw oświetleniowy LED ,57 259,00 TCR 0010 * Do dachów płaskich, tunel sztywny , ,00 ZCE 0015 Podstawa podwyższająca do montażu świetlików do płaskiego dachu (TCF, TCR) 2 804,88 990,00 ZTB 2002 Moduł polepszający parametry izolacyjne 2 235,77 290,00 *Produkt dostarczany jest w dwóch opakowaniach oznaczonych P1 i P2 ZTR 0062 Element przedłużający, długość 62 cm ,96 289,00 ZTR 0124 Element przedłużający, długość 124 cm ,39 399,00 ZZZ 210 Zestaw profili do mechanicznego mocowania pokrycia dachowego ,14 149,00 10 BFX 1000T Izolacja przeciwwilgociowa 10 86,18 106,00

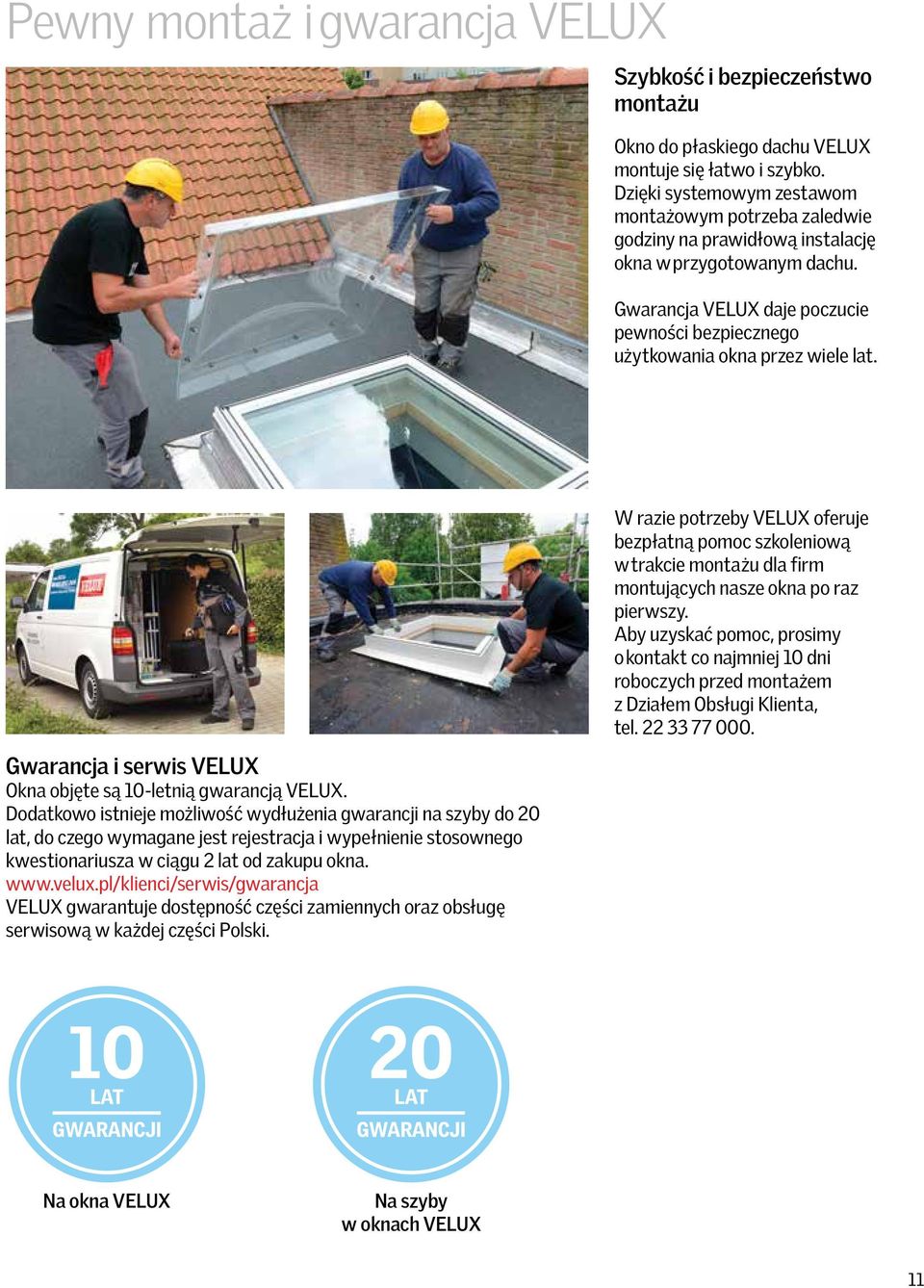

11 Pewny montaż i gwarancja VELUX Szybkość i bezpieczeństwo montażu Okno do płaskiego dachu VELUX montuje się łatwo i szybko. Dzięki systemowym zestawom montażowym potrzeba zaledwie godziny na prawidłową instalację okna w przygotowanym dachu. Gwarancja VELUX daje poczucie pewności bezpiecznego użytkowania okna przez wiele lat. Gwarancja i serwis VELUX Okna objęte są 10-letnią gwarancją VELUX. Dodatkowo istnieje możliwość wydłużenia gwarancji na szyby do 20 lat, do czego wymagane jest rejestracja i wypełnienie stosownego kwestionariusza w ciągu 2 lat od zakupu okna. VELUX gwarantuje dostępność części zamiennych oraz obsługę serwisową w każdej części Polski. W razie potrzeby VELUX oferuje bezpłatną pomoc szkoleniową w trakcie montażu dla firm montujących nasze okna po raz pierwszy. Aby uzyskać pomoc, prosimy o kontakt co najmniej 10 dni roboczych przed montażem z Działem Obsługi Klienta, tel Na okna VELUX Na szyby w oknach VELUX 11

12 VELUX Polska Sp. z o.o. ul. Muszkieterów 15A Warszawa tel. (22) fax (22) kontakt@velux.pl V-PL VELUX Group VELUX i logo VELUX są zastrzeżonymi znakami handlowymi używanymi na podstawie licencji VELUX Group. Podane ceny mają charakter orientacyjny i nie są ofertą zawarcia umowy sprzedaży. Podane terminy dostaw są terminami realizacji dostawy do składającego zamówienie punktu handlowego od momentu złożenia zamówienia w VELUX. Firma VELUX nie odpowiada za błędy w katalogach, broszurach i innych drukowanych materiałach. Firma VELUX zastrzega sobie prawo do wprowadzenia zmian w swoich produktach i cenach bez powiadomienia i uprzedzenia. Aktualnie obowiązujące ceny dostępne na stronie
