Wyłazy dachowe VERSA to idealne rozwiązanie do doświetlenia, przewietrzania oraz wygodnego, szybkiego i bezpiecznego wyjścia na dach.

Wielkość: px

Rozpocząć pokaz od strony:

Download "Wyłazy dachowe VERSA to idealne rozwiązanie do doświetlenia, przewietrzania oraz wygodnego, szybkiego i bezpiecznego wyjścia na dach."

Miłosz Barański
8 lat temu
Przeglądów:

1 Październik 2014

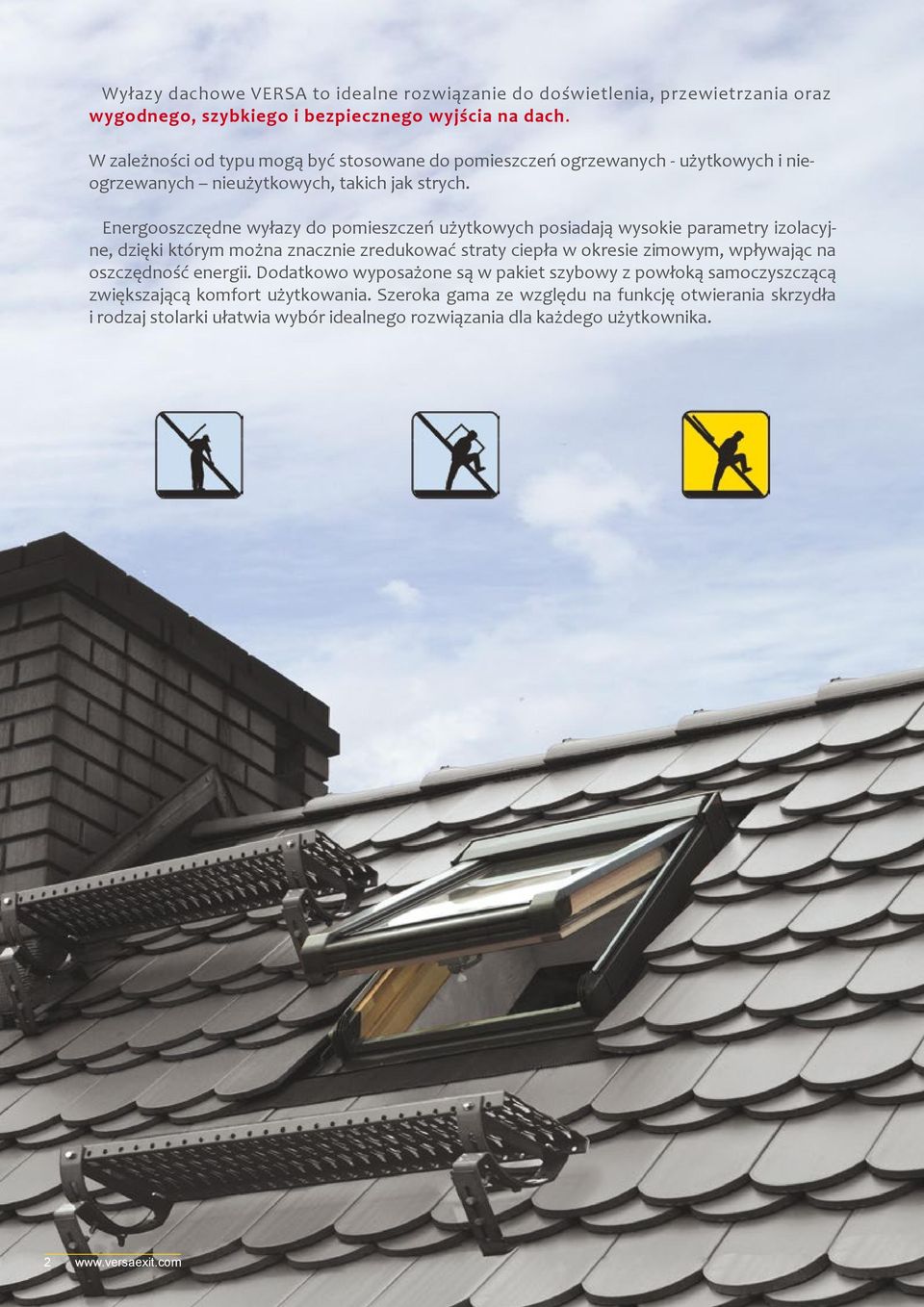

2 Wyłazy dachowe VERSA to idealne rozwiązanie do doświetlenia, przewietrzania oraz wygodnego, szybkiego i bezpiecznego wyjścia na dach. W zależności od typu mogą być stosowane do pomieszczeń ogrzewanych - użytkowych i nieogrzewanych nieużytkowych, takich jak strych. Energooszczędne wyłazy do pomieszczeń użytkowych posiadają wysokie parametry izolacyjne, dzięki którym można znacznie zredukować straty ciepła w okresie zimowym, wpływając na oszczędność energii. Dodatkowo wyposażone są w pakiet szybowy z powłoką samoczyszczącą zwiększającą komfort użytkowania. Szeroka gama ze względu na funkcję otwierania skrzydła i rodzaj stolarki ułatwia wybór idealnego rozwiązania dla każdego użytkownika. 2

Energooszczędne wyłazy do pomieszczeń użytkowych posiadają wysokie parametry izolacyjne, dzięki którym można znacznie zredukować straty ciepła w okresie zimowym, wpływając na

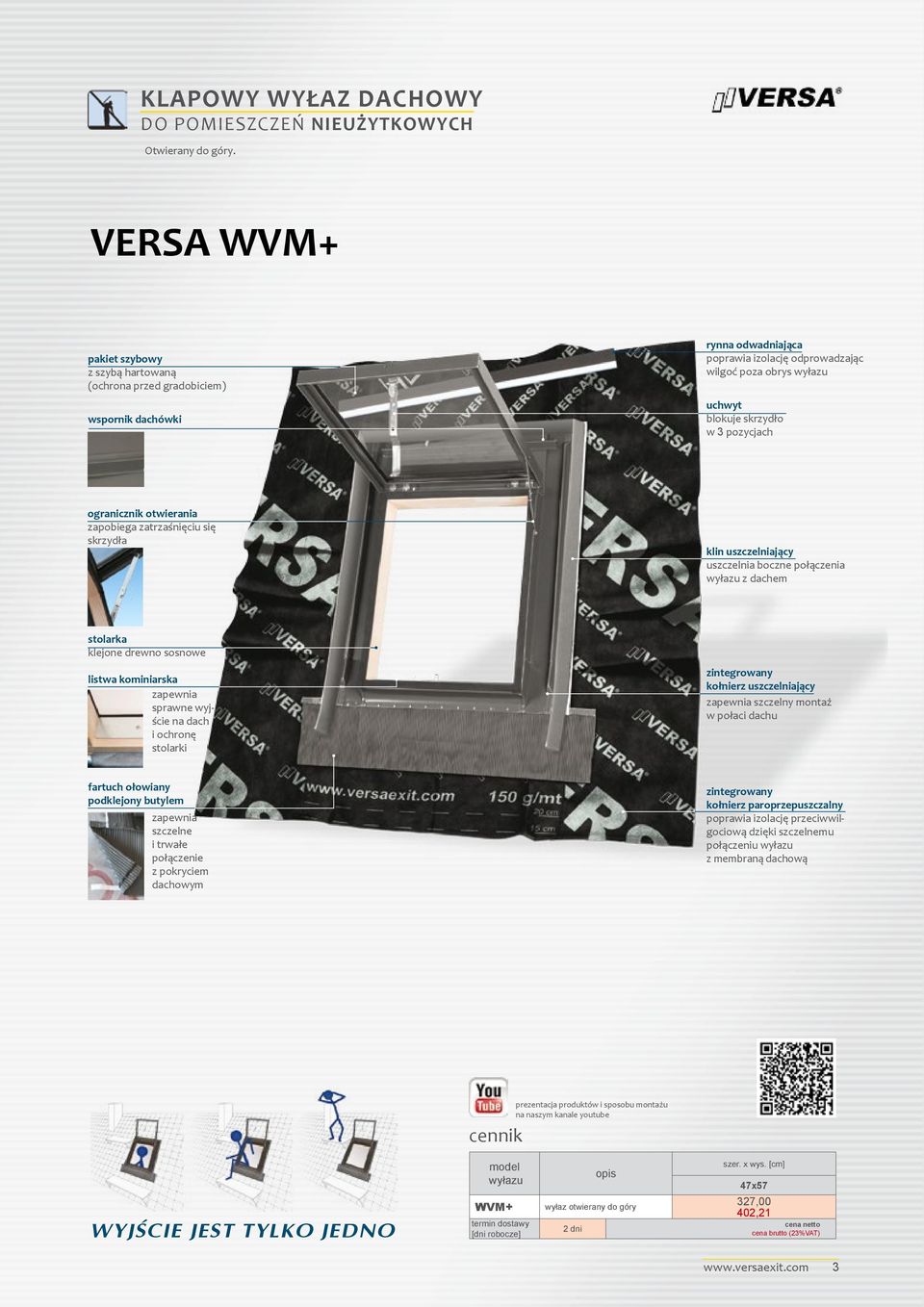

3 KLAPOWY WYŁAZ DACHOWY DO POMIESZCZEŃ NIEUŻYTKOWYCH Otwierany do góry. VERSA WVM+ pakiet szybowy (ochrona przed gradobiciem) wspornik dachówki rynna odwadniająca poprawia izolację odprowadzając wilgoć poza obrys uchwyt blokuje skrzydło w 3 pozycjach ogranicznik otwierania zapobiega zatrzaśnięciu się skrzydła klin uszczelniający uszczelnia boczne połączenia z dachem klejone drewno sosnowe listwa kominiarska zapewnia sprawne wyjście na dach i ochronę stolarki zintegrowany kołnierz uszczelniający zapewnia szczelny montaż w połaci dachu fartuch ołowiany podklejony butylem zapewnia szczelne i trwałe połączenie z pokryciem dachowym zintegrowany kołnierz paroprzepuszczalny poprawia izolację przeciwwilgociową dzięki szczelnemu połączeniu z membraną dachową WVM+ wyłaz otwierany do góry 2 dni szer. x wys. [cm] 47x57 327,00 402,21 3

otwierania zapobiega zatrzaśnięciu się skrzydła klin uszczelniający uszczelnia boczne połączenia z dachem klejone drewno sosnowe listwa kominiarska zapewnia sprawne wyjście na dach i ochronę stolarki

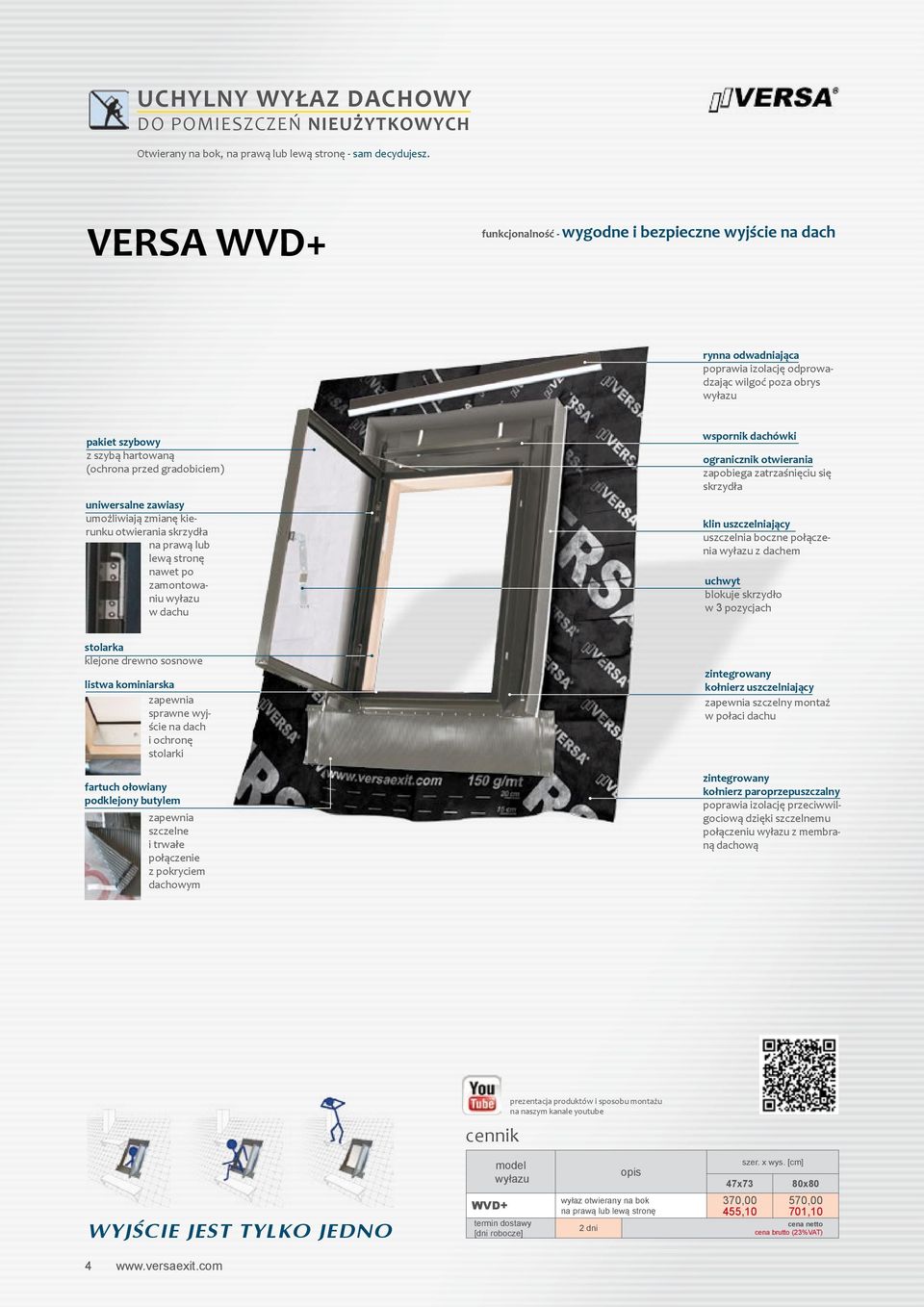

4 UCHYLNY WYŁAZ DACHOWY DO POMIESZCZEŃ NIEUŻYTKOWYCH Otwierany na bok, na prawą lub lewą stronę - sam decydujesz. VERSA WVD+ funkcjonalność - wygodne i bezpieczne wyjście na dach rynna odwadniająca poprawia izolację odprowadzając wilgoć poza obrys pakiet szybowy (ochrona przed gradobiciem) uniwersalne zawiasy umożliwiają zmianę kierunku otwierania skrzydła na prawą lub lewą stronę nawet po zamontowaniu w dachu wspornik dachówki ogranicznik otwierania zapobiega zatrzaśnięciu się skrzydła klin uszczelniający uszczelnia boczne połączenia z dachem uchwyt blokuje skrzydło w 3 pozycjach klejone drewno sosnowe listwa kominiarska zapewnia sprawne wyjście na dach i ochronę stolarki fartuch ołowiany podklejony butylem zapewnia szczelne i trwałe połączenie z pokryciem dachowym zintegrowany kołnierz uszczelniający zapewnia szczelny montaż w połaci dachu zintegrowany kołnierz paroprzepuszczalny poprawia izolację przeciwwilgociową dzięki szczelnemu połączeniu z membraną dachową WVD+ wyłaz otwierany na bok na prawą lub lewą stronę 2 dni 47x73 370,00 455,10 szer. x wys. [cm] 80x80 570,00 701,10 4

umożliwiają zmianę kierunku otwierania skrzydła na prawą lub lewą stronę nawet po zamontowaniu w dachu wspornik dachówki ogranicznik otwierania zapobiega zatrzaśnięciu się skrzydła klin

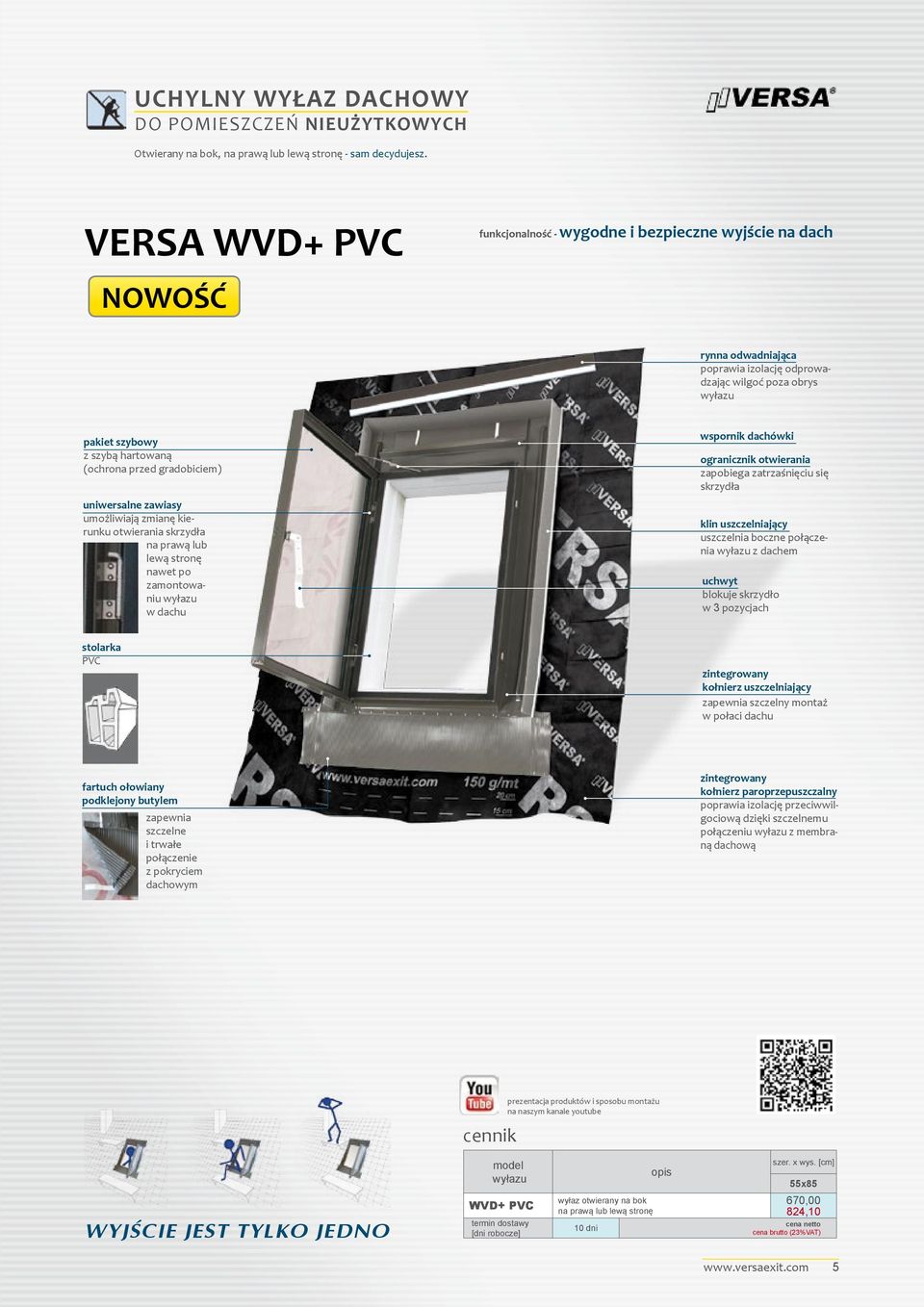

5 UCHYLNY WYŁAZ DACHOWY DO POMIESZCZEŃ NIEUŻYTKOWYCH Otwierany na bok, na prawą lub lewą stronę - sam decydujesz. VERSA WVD+ PVC NOWOŚĆ funkcjonalność - wygodne i bezpieczne wyjście na dach rynna odwadniająca poprawia izolację odprowadzając wilgoć poza obrys pakiet szybowy (ochrona przed gradobiciem) uniwersalne zawiasy umożliwiają zmianę kierunku otwierania skrzydła na prawą lub lewą stronę nawet po zamontowaniu w dachu wspornik dachówki ogranicznik otwierania zapobiega zatrzaśnięciu się skrzydła klin uszczelniający uszczelnia boczne połączenia z dachem uchwyt blokuje skrzydło w 3 pozycjach PVC zintegrowany kołnierz uszczelniający zapewnia szczelny montaż w połaci dachu fartuch ołowiany podklejony butylem zapewnia szczelne i trwałe połączenie z pokryciem dachowym zintegrowany kołnierz paroprzepuszczalny poprawia izolację przeciwwilgociową dzięki szczelnemu połączeniu z membraną dachową WVD+ PVC wyłaz otwierany na bok na prawą lub lewą stronę 10 dni szer. x wys. [cm] 55x85 670,00 824,10 5

zawiasy umożliwiają zmianę kierunku otwierania skrzydła na prawą lub lewą stronę nawet po zamontowaniu w dachu wspornik dachówki ogranicznik otwierania zapobiega zatrzaśnięciu się skrzydła klin

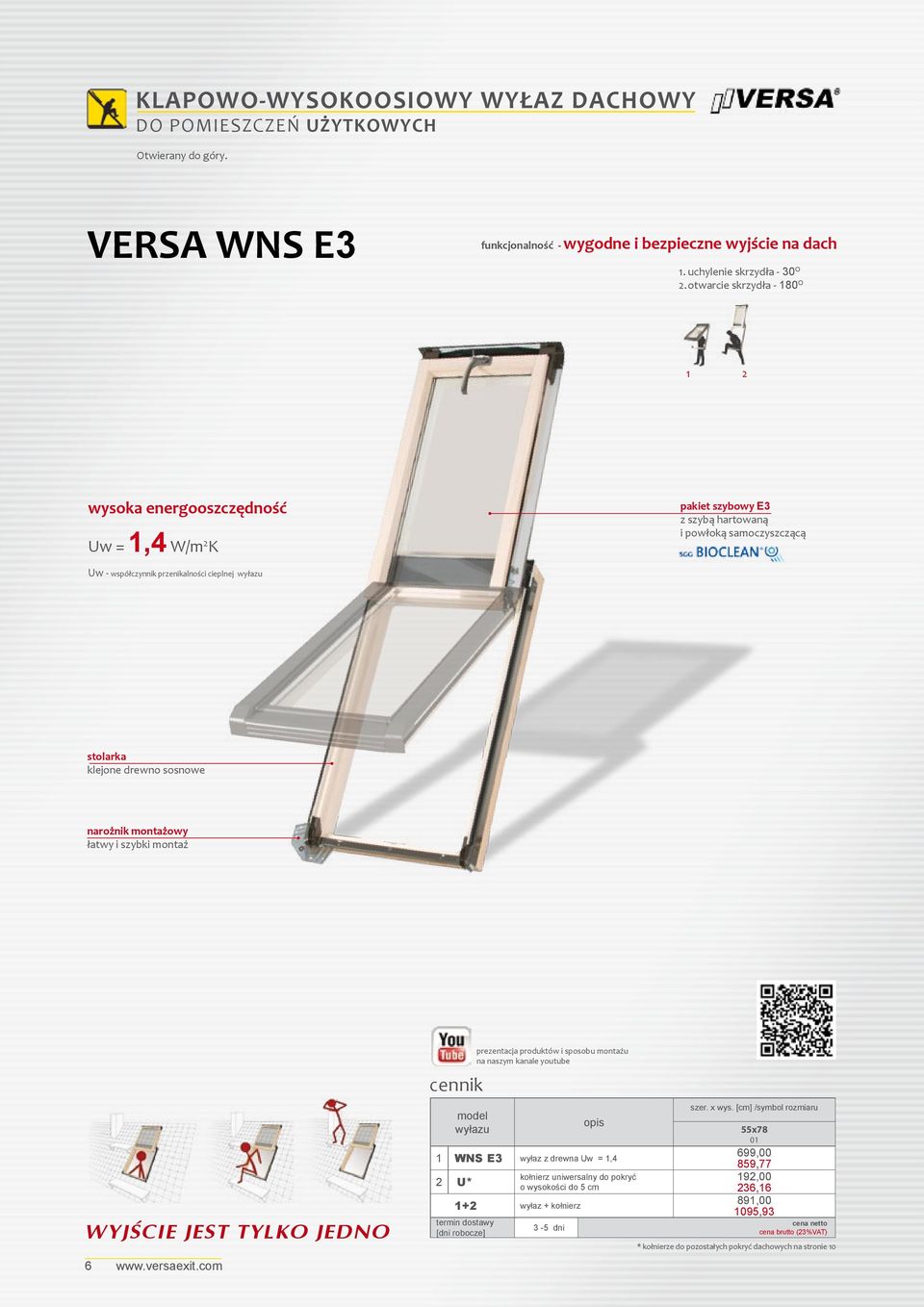

6 KLAPOWO-WYSOKOOSIOWY WYŁAZ DACHOWY DO POMIESZCZEŃ UŻYTKOWYCH Otwierany do góry. VERSA WNS E3 funkcjonalność - wygodne i bezpieczne wyjście na dach 1. uchylenie skrzydła - 30 O 2. otwarcie skrzydła O 1 2 wysoka energooszczędność Uw = 1,4 W/m 2 K pakiet szybowy E3 i powłoką samoczyszczącą Uw - współczynnik przenikalności cieplnej klejone drewno sosnowe narożnik montażowy łatwy i szybki montaż WNS E3 wyłaz z drewna Uw = 1,4 2 U* kołnierz uniwersalny do pokryć o wysokości do 5 cm 1+2 wyłaz + kołnierz 3-5 dni szer. x wys. [cm] /symbol rozmiaru 55x ,00 859,77 192,00 236,16 891, ,93 * kołnierze do pozostałych pokryć dachowych na stronie 10

otwarcie skrzydła - 180 O 1 2 wysoka energooszczędność Uw = 1,4 W/m 2 K pakiet szybowy E3 i powłoką samoczyszczącą Uw - współczynnik przenikalności cieplnej klejone

7 KLAPOWO-WYSOKOOSIOWY WYŁAZ DACHOWY DO POMIESZCZEŃ UŻYTKOWYCH Otwierany do góry. VERSA WNG E3 funkcjonalność - wygodne i bezpieczne wyjście na dach 1. uchylenie skrzydła - 30 O 2. otwarcie skrzydła O 1 2 wysoka energooszczędność Uw = 1,4 W/m 2 K pakiet szybowy E3 i powłoką samoczyszczącą Uw - współczynnik przenikalności cieplnej PVC narożnik montażowy łatwy i szybki montaż 1 WNG E3 wyłaz z PVC Uw = 1,4 2 U* kołnierz uniwersalny do pokryć o wysokości do 5 cm 1+2 wyłaz + kołnierz 3-5 dni szer. x wys. [cm] /symbol rozmiaru 55x ,00 982,77 192,00 236,16 991, ,93 * kołnierze do pozostałych pokryć dachowych na stronie

8 KLAPOWO-WYSOKOOSIOWY WYŁAZ DACHOWY DO POMIESZCZEŃ UŻYTKOWYCH Otwierany do góry. VERSA WNS+ E3 funkcjonalność - wygodne i bezpieczne wyjście na dach 1. uchylenie skrzydła - 30 O 2. otwarcie skrzydła O 1 2 wysoka energooszczędność Uw = 1,4 W/m 2 K Uw - współczynnik przenikalności cieplnej pakiet szybowy E3 i powłoką samoczyszczącą siłowniki wspomagają płynne otwieranie skrzydła w zakresie 30 O klejone drewno sosnowe narożnik montażowy łatwy i szybki montaż kołnierz paroprzepuszczalny w standardzie poprawia izolację przeciwwilgociową dzięki szczelniejszemu połączeniu z membraną dachową WNS+ E3 wyłaz z drewna Uw = 1,4 2 U* kołnierz uniwersalny do pokryć o wysokości do 5 cm 1+2 wyłaz + kołnierz 3-5 dni 55x ,00 996,30 192,00 236, , ,46 szer. x wys. [cm] /symbol rozmiaru 55x , ,17 193,00 237, , ,56 66x , ,07 203,00 249, , ,76 78x , ,84 206,00 253, , ,22 * kołnierze do pozostałych pokryć dachowych na stronie 10

skrzydła w zakresie 30 O klejone drewno sosnowe narożnik montażowy łatwy i szybki montaż kołnierz paroprzepuszczalny w standardzie poprawia izolację przeciwwilgociową dzięki szczelniejszemu

9 KLAPOWO-WYSOKOOSIOWY WYŁAZ DACHOWY DO POMIESZCZEŃ UŻYTKOWYCH Otwierany do góry. VERSA WNG+ E3 funkcjonalność - wygodne i bezpieczne wyjście na dach 1. uchylenie skrzydła - 30 O 2. otwarcie skrzydła O 1 2 wysoka energooszczędność Uw = 1,4 W/m 2 K Uw - współczynnik przenikalności cieplnej pakiet szybowy E3 i powłoką samoczyszczącą siłowniki wspomagają płynne otwieranie skrzydła w zakresie 30 O PVC narożnik montażowy łatwy i szybki montaż kołnierz paroprzepuszczalny w standardzie poprawia izolację przeciwwilgociową dzięki szczelniejszemu połączeniu z membraną dachową 1 WNG+ E3 wyłaz z PVC Uw = 1,4 2 U* kołnierz uniwersalny do pokryć o wysokości do 5 cm 1+2 wyłaz + kołnierz 3-5 dni 55x , ,30 192,00 236, , ,46 szer. x wys. [cm] /symbol rozmiaru 55x , ,17 193,00 237, , ,56 66x , ,07 203,00 249, , ,76 78x , ,84 206,00 253, , ,22 * kołnierze do pozostałych pokryć dachowych na stronie

skrzydła w zakresie 30 O PVC narożnik montażowy łatwy i szybki montaż kołnierz paroprzepuszczalny w standardzie poprawia izolację przeciwwilgociową dzięki szczelniejszemu połączeniu z membraną

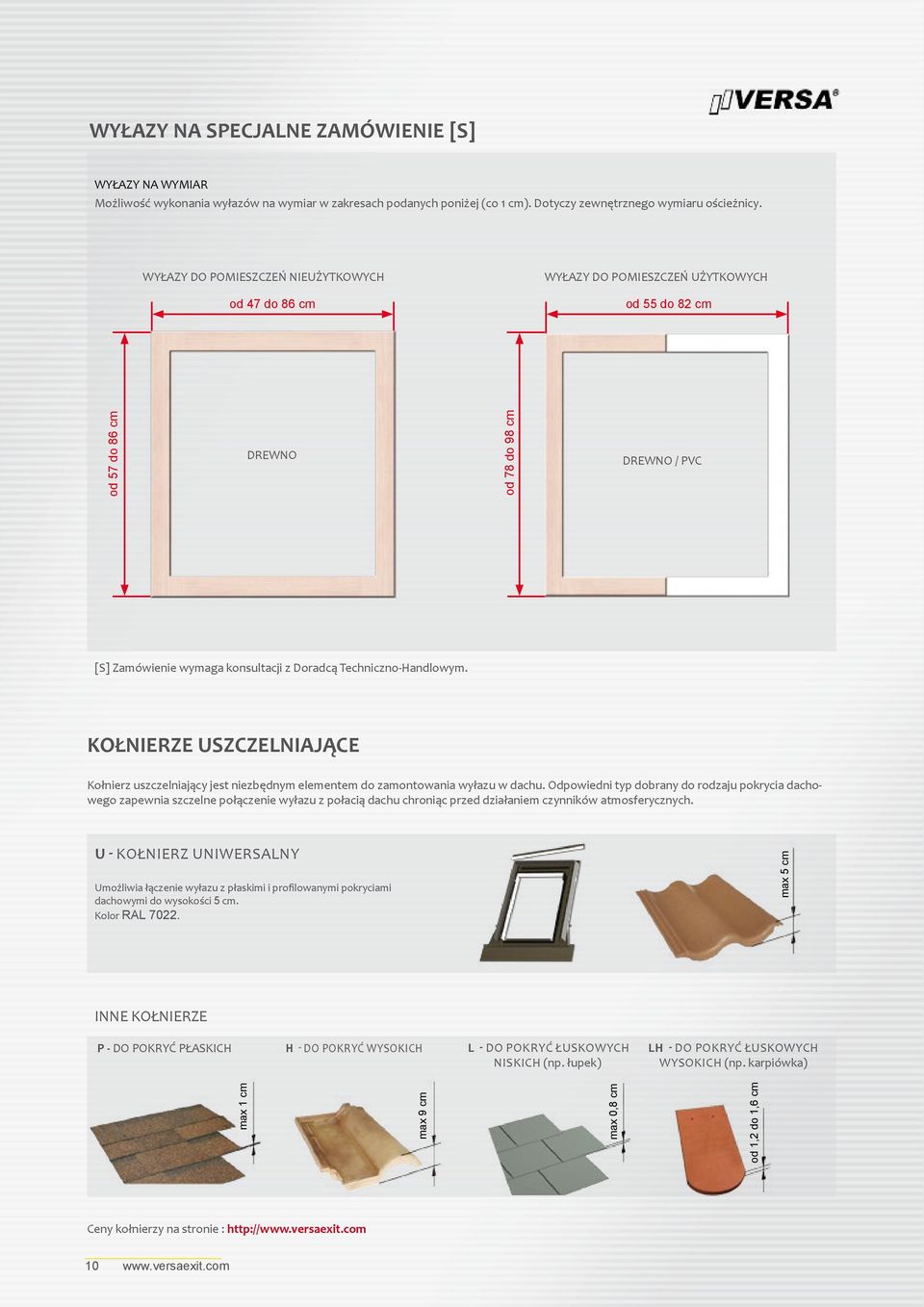

10 WYŁAZY NA SPECJALNE ZAMÓWIENIE [S] WYŁAZY NA WYMIAR Możliwość wykonania wyłazów na wymiar w zakresach podanych poniżej (co 1 cm). Dotyczy zewnętrznego wymiaru ościeżnicy. WYŁAZY DO POMIESZCZEŃ NIEUŻYTKOWYCH WYŁAZY DO POMIESZCZEŃ UŻYTKOWYCH od 47 do 86 cm od 55 do 82 cm od 57 do 86 cm DREWNO od 78 do 98 cm DREWNO / PVC [S] Zamówienie wymaga konsultacji z Doradcą Techniczno-Handlowym. KOŁNIERZE USZCZELNIAJĄCE Kołnierz uszczelniający jest niezbędnym elementem do zamontowania w dachu. Odpowiedni typ dobrany do rodzaju pokrycia dachowego zapewnia szczelne połączenie z połacią dachu chroniąc przed działaniem czynników atmosferycznych. u - KOŁNIERZ UNIWERSALNY Umożliwia łączenie z płaskimi i profilowanymi pokryciami dachowymi do wysokości 5 cm. Kolor RAL max 5 cm INNE KOŁNIERZE P - DO POKRYĆ PŁASKICH h - DO POKRYĆ WYSOKICH L - DO POKRYĆ ŁUSKOWYCH NISKICH (np. łupek) lh - DO POKRYĆ ŁUSKOWYCH WYSOKICH (np. karpiówka) max 1 cm max 9 cm max 0,8 cm od 1,2 do 1,6 cm Ceny kołnierzy na stronie :

Techniczno-Handlowym. KOŁNIERZE USZCZELNIAJĄCE Kołnierz uszczelniający jest niezbędnym elementem do zamontowania w dachu.

11 WYŁAZY VERSA rodzaj pomieszczenia nieużytkowe użytkowe funkcja / rodzaj sposób otwierania do góry na bok na prawo lub lewo do góry widok / symbol WVM+ WVD+ WVD+ PVC WNS E3 WNS+ E3 WNG E3 WNG+ E3 materiały drewno PVC drewno PVC Uw - 1,4 W/m 2 K kolor oblachowania RAL 7022 RAL 7022 pakiet szybowy jednokomorowy jednokomorowy Ug pakietu szybowego - 1,0 W/m 2 K gaz szlachetny - argon ramka dystansowa aluminiowa ciepła szyba hartowana hartowana z powłoką samoczyszczącą Wyłazy VERSA+ wyposażone są w kołnierze paroprzepuszczalne akp AKCESORIA DO WYŁAZÓW VERSA nieużytkowe użytkowe roleta wewnętrzna - moskitiera - pianka ocieplająca - Więcej informacji na temat akcesoriów na stronie :

szlachetny - argon ramka dystansowa aluminiowa ciepła szyba hartowana hartowana z powłoką samoczyszczącą Wyłazy VERSA+ wyposażone są w kołnierze paroprzepuszczalne akp AKCESORIA DO

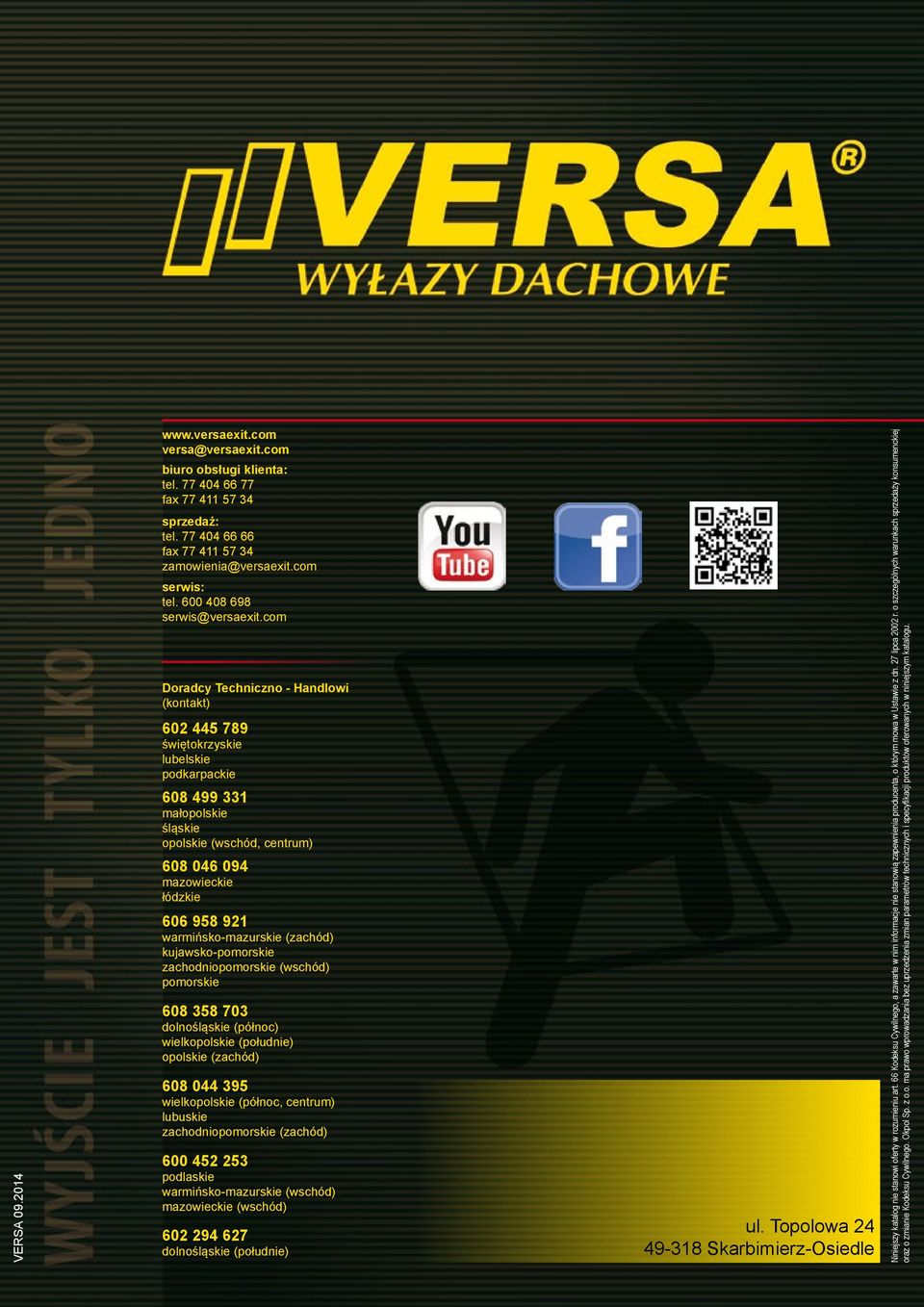

12 VERSA biuro obsługi klienta: tel fax sprzedaż: tel fax serwis: tel Doradcy Techniczno - Handlowi (kontakt) świętokrzyskie lubelskie podkarpackie małopolskie śląskie opolskie (wschód, centrum) mazowieckie łódzkie warmińsko-mazurskie (zachód) kujawsko-pomorskie zachodniopomorskie (wschód) pomorskie dolnośląskie (północ) wielkopolskie (południe) opolskie (zachód) wielkopolskie (północ, centrum) lubuskie zachodniopomorskie (zachód) podlaskie warmińsko-mazurskie (wschód) mazowieckie (wschód) dolnośląskie (południe) ul. Topolowa Skarbimierz-Osiedle Niniejszy katalog nie stanowi oferty w rozumieniu art. 66 Kodeksu Cywilnego, a zawarte w nim informacje nie stanowią zapewnienia producenta, o którym mowa w Ustawie z dn. 27 lipca 2002 r. o szczególnych warunkach sprzedaży konsumenckiej oraz o zmianie Kodeksu Cywilnego. Okpol Sp. z o.o. ma prawo wprowadzania bez uprzedzenia zmian parametrów technicznych i specyfikacji produktów oferowanych w niniejszym katalogu.

com Doradcy Techniczno - Handlowi (kontakt) 602 445 789 świętokrzyskie lubelskie podkarpackie 608 499 331 małopolskie śląskie opolskie (wschód, centrum) 608 046 094 mazowieckie łódzkie 606 958 921
