UNA 14 UNA 16. UNA 16A (stal nierdzewna) UNA 14P - Odwadniacz do spronego powietrza i gazów. Instrukcja montau
|
|
- Weronika Sobczyk
- 6 lat temu
- Przeglądów:
Transkrypt
1 UNA 14 UNA 16 UNA 16A (stal nierdzewna) UNA 14P - Odwadniacz do spronego powietrza i gazów Instrukcja montau
2 str.2 Spis treci 1. Charakterystyka wydajnoci dla UNA 14, 16, 16A Charakterystyka wydajnoci dla UNA 14P Konstrukcja odwadniaczy UNA 14, UNA 16, UNA 16A, UNA 14P Wane informacje Informacje BHP Opis produktu Wykonania odwadniaczy Zasada działania Dane techniczne Tabliczka znamionowa Monta Konserwacja Czci zamienne Kontakt

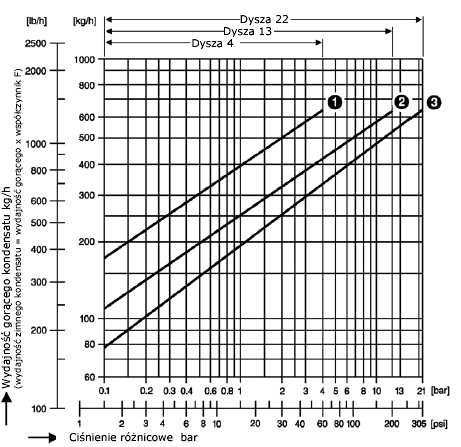

3 str.3 1. Charakterystyka wydajnoci dla UNA 14, 16, 16A. Rys. 1. Charakterystyka wydajnoci: 1 O 4, DN 15-25, ½ 1 ; 2 O 13, DN 15-25, ½ - 1 ; 3 O 22, DN 15-25, ½ -1 (tylko UNA 16) 2. Charakterystyka wydajnoci dla UNA 14P. Wydajno zimnego kondensatu [kg/h] PMX Rys. 2. Charakterystyka wydajnoc: 4 maksymalny przepływ zimnego kondensatu
4 str.4 3. Konstrukcja odwadniaczy UNA 14, UNA 16, UNA 16A, UNA 14P. Rys. 3. Rys. 4.
5 str.5 Rys. 5. Oznaczenia: A strzałka wskazujca przepływ, B korpus, C element ustalajcy, D kapsuła termostatyczna typu 5N2, E tabliczka znamionowa, F rczny zawór odpowietrzajcy (dodatkowa opcja), G korek *) (dodatkowa opcja), H uszczelka *) (dodatkowa opcja), I pokrywa (w standardowej wersji bez otworów), J dwignia podnoszenia pływaka *) (dodatkowa opcja), K rami dwigni do podnoszenia pływaka *) (dodatkowa opcja), L cz regulacyjna SIMPLEX lub SIMPLEX P *) dla UNA 14P z zaworem kulowym Perbunan, M cz regulacyjna SIMPLEX R N cz regulacyjna DUPLEX O uszczelnienie pokrywy (grafit/crni) P wkrt z łbem gniazdowym *) Standardowa wersja dla UNA 14P
6 str.6 4. Wane informacje. UNA 14, UNA 16, UNA 16A: Stosowa tylko do odprowadzenia kondensatu z instalacji parowych w zalenoci od: cinienia nominalnego i temperatury nominalnej, warunków korozyjnych. UNA 14P: Stosowa tylko do odprowadzania kondensatu z instalacji spronego powietrza lub innych gazów w zalenoci od cinienia nominalnego i temperatury nominalnej oraz w zalenoci od warunków korozyjnych. 5. Informacje BHP. Przed montaem naley starannie zapozna si z treci niniejszej instrukcji. Stosowa wyłcznie oryginalne czci zamienne produkcji GESTRA. Monta odwadniaczy moe by wykonywany wyłcznie przez osoby, które odbyły szkolenia i uzyskały odpowiednie uprawnienia. Podczas pracy w instalacji odwadniacz cały czas pozostaje pod m. Przy luzowaniu połcze kołnierzowych lub odkrcaniu korków gwintowanych moe doj do gwałtownego wypływu gorcej wody i/lub pary. Grozi to cikimi poparzeniami! Wszelkie prace montaowe lub konserwacyjne mog by wykonywane wyłcznie po odciciu odwadniacza od reszty instalacji i jego całkowitym schłodzeniu! Wewntrzne elementy posiadajce ostre krawdzie gro skaleczeniem. Podczas wymiany elementów wewntrznych naley chroni dłonie rkawicami ochronnymi! 6. Opis produktu. UNA 14, UNA 16, UNA 16A, UNA 14P s urzdzeniami do odprowadzania kondensatu pary wodnej (lub powietrza, gazu UNA14P) z pływakiem kulistym i zaworem z zawieradłem kulkowym. Mog by stosowane we wszystkich stanach instalacji parowej (lub powietrznej, gazowej UNA 14P) z uwagi na swój sposób działania nie zaleny od przeciwcinienia. Odwadniacz składa si z korpusu z przykrcon do niego pokryw. Cz regulacyjna jest dostpna po odkrceniu pokrywy, dziki czemu wszelkie konserwacje i wymiany mog odbywa si bez usuwania odwadniacza z instalacji. Odwadniacz moe by montowany pionowo v lub poziomo h. Przekształcenie wykonania h na wykonanie v i na odwrót jest w kadej chwili w prosty sposób moliwe przez zmian połoenia korpusu i mechanizmu sterowania. Kierunek przepływu medium przez odwadniacz wskazuje strzałka naniesiona na korpus, a połoenie montaowe napisem TOP na tabliczce znamionowej. 7. Wykonania odwadniaczy. UNA 14, UNA 16, UNA 16A Istniej trzy typy wewntrznych mechanizmów sterowania: Simplex (L rys. 3) mechanizm sterowany wyłcznie pływakiem, specjalnie przystosowany do pracy z zimnym kondensatem. Simplex R (M rys. 3) mechanizm sterowany pływakiem z przewodem wewntrznym do cigłego odpowietrzania. Duplex (N rys. 3) mechanizm sterowany pływakiem, wyposaony w termostat membranowy słucy do automatycznego odpowietrzania w funkcji temperatury. UNA 14P Istniej dwa typy mechanizmów sterowania: Simplex mechanizm sterowany pływakiem, z zaworem ze stalowym zawieradłem kulowym. Simplex P z kulowym zawieradłem wykonanym z Perbunanu. Odwadniacze te w standardowym wykonaniu wyposaone s w rczne dwignie do podnoszenia pływaka i połczenie 3/8 BSP. 8. Zasada działania. Siła wyporu napływajcego kondensatu do odwadniacza powoduje unoszenie si pływaka a wraz z nim obracajcej si kulki zaworu. Maksymalne dopuszczalne okrelonego mechanizmu sterowania zaley od przekroju otworu gniazda zaworowego (O) oraz od gstoci odprowadzanej z odwadniacza fazy ciekłej. Dostpne s trzy róne wykonania gniazd zaworowych rónice si rednic i w zwizku z tym na róne cinienia (Tab.1). Odwadniacze wyposaone w mechanizm pływakowy Duplex umoliwiaj automatyczne odpowietrzenie przy rozruchu instalacji oraz w czasie jej pracy. Odwadniacz UNA 14P w standardowym wykonaniu charakteryzuje si dysz (O) o max cinieniu rónicowym 16 bar i gstoci cieczy ρ = 1000 kg/m 3. Zakres przepływów przedstawiony jest na rys.1 i rys.2
7 str.7 tab. 1 Gniazdo zaworowe 9. Dane techniczne. dopuszczalne 1)2) UNA14 UNA16 UNA16A UNA14P O 4 4 O ) O ) Przestrzega specyfikacji cinienia i temperatury 2) Cinienie na wejciu odj na wyjciu 3) max dopuszczalne 16 bar dla cieczy o gstoci ρ = 1000 kg/m 3. tab. 2 Cinienie/ znamionowa (DIN ) UNA 14 S.G eliwo sferoidalne (3 E0), PN 25 dopuszczalne MPA [bar] dopuszczalna TMA [ 0 C] lub 4 *) tab. 3 Ci./temp. znamionowa (DIN ) UNA 16, stal wglowa (3 E0), PN 40 dopuszczalne MPA [bar] dopuszczalna TMA [ 0 C] , 13 lub 4 *) tab. 4 Ci./temp. znamionowa UNA 16, stal wglowa, Klasa 150 dopuszczalne MPA [bar] dopuszczalna TMA [ 0 C] 13 lub 4 *) tab. 5 Ci./temp. znamionowa (DIN ) UNA 16A, stal nierdzewna (13 E0), PN 40 dopuszczalne MPA [bar] dopuszczalna TMA [ 0 C] Min [ 0 C] 22, 13 lub 4 *) tab. 6 Ci./temp. znamionowa UNA 16A, stal nierdzewna, klasa 150 dopuszczalne MPA [bar] dopuszczalna TMA [ 0 C] 22, 13 lub 4 *) *) W zalenoci od rodzaju gniazda zaworu (O) tab. 7 Ci./temp. znamionowa (DIN ) UNA 14P, S.G. eliwo (3 E0), PN 25 dopuszczalne 25 MPA [bar] dopuszczalna TMA [ 0 C] Ze stalow kulk zaworu Kulka stalowa Perbunan Ze stalowym zawieradłem kulowym Z zawieradłem kulowym wykonanym z Perbunanu
8 str.8 tab. 8 Materiał DIN EN DIN ASTM Korpus UNA 14, 14P, 16 P250GH (1.0460) C 22.8 (1.0460) A 105 Pokrywa UNA 14 EN-GJS LT GGG 40.3 (EN-JS-1049) (0.7043) A ) Pokrywa UNA 16 GP240GH (1.0619) GS-C 25 (1.0619) A 216 WCB Korpus UNA 16A X2 CrNiMo X2 CrNiMo Stal nierdzewna (1.4404) (1.4404) A 182 F 316 L Pokrywa UNA 16A G-X5 CrNi G-X 6 CrNi 18-9 Stal nierdzewna (1.4308) (1.4308) A 351 CF 8 1) ruby ustalajce 42CrMo4 (mocujce) (1.7225) UNA 14, 14P, 16 A 193 B7 ruby ustalajce (mocujce) UNA 16A, stal nierdzewna Pływak kulowy Gniazdo Zawieradło kulowe Uszczelka pokrywy Kapsuła termostatyczna 5N2 Inne konstrukcje wewntrzne X6NiCrTiMoVB (1.4980) X6CrNiMoTi (1.4571) X8CrNiS18-9 (1.4305) X 5CrNi18-10 (1.4301) X 5 NiCrTi X 6 CrNiMoTi A 182 F 316 1) X 10 CrNiS 18 9 (1.4305) X 5 CrNi (1.4301) Grafit CrNi Stal kwasoodporna/stal nierdzewna stal nierdzewna 1) Cechy fizyczne i chemiczne zgodne z norm DIN. Odpowiedniki wg ASTM 2) Zawieradło kulowe z Perbunanu jest dostpne na specjalne yczenie (UNA 14P) AISI 303 1) A 182 F 304 1) 10. Tabliczka znamionowa. Wartoci znamionowe i konstrukcja jest wyspecyfikowana na tabliczce znamionowej wg EN 19 i EN ISO 26652, przymocowanej do korpusu lub pokrywy odwadniacza. Tabliczka znamionowa zawiera: Typ: - UNA 1... h: monta w rurocigach o przebiegu poziomym - UNA 1... v: monta w rurocigach o przebiegu pionowym PN... bar/class znamionowe/klasa PMX... bar max dopuszczalne TMA... 0 C maksymalna czynnika Mechanizm sterujcy: Simplex lub duplex. - wersja P : kulka zaworu z Perbunanu - Wersja R : z wewntrznym przewodem odpowietrzajcym O...: rodzaj otworu gniazda zaworowego Kwartał i rok produkcji (np. 4/03 4 th quarter 2003) Oznaczenie TOP tzn. góra wskazówka poprawnego połoenia montaowego
9 str Monta. Wykonanie kołnierzowe. 1. Przy montau przestrzega prawidłowej pozycji zabudowy. Tabliczka znamionowa E musi by zawsze skierowana ku górze. 2. Przestrzega właciwego kierunku przepływu czynnika. Kierunek przepływu wskazuje strzałka A naniesiona na korpusie odwadniacza. W razie koniecznoci istnieje moliwo zamiany kierunku przepływu (patrz zmiana kierunku przepływu ). 3. Przy montau naley pozostawi minimalny zapas przestrzeni wokół odwadniacza 120 mm, aby w razie koniecznoci swobodnie zdj pokryw I. 4. Wyj z korpusu zalepki z tworzywa sztucznego. Chroni one wntrze urzdzenia przed zanieczyszczeniami w razie transportu. 5. Oczyci powierzchnie czołowe obydwu kołnierzy. 6. zamontowa odwadniacz w rurocigu. Wykonanie z krócami gwintowanymi. 1. Przy montau przestrzega prawidłowej pozycji zabudowy. Tabliczka znamionowa E musi by zawsze skierowana ku górze. 2. Przestrzega właciwego kierunku przepływu czynnika. Kierunek przepływu wskazuje strzałka A naniesiona na korpusie odwadniacza. W razie koniecznoci istnieje moliwo zamiany kierunku przepływu (patrz zmiana kierunku przepływu ). 3. Przy montau naley pozostawi minimalny zapas przestrzeni wokół odwadniacza 120 mm, aby w razie koniecznoci swobodnie zdj pokryw I. 4. Wyj z korpusu zalepki z tworzywa sztucznego. Chroni one wntrze urzdzenia przed zanieczyszczeniami w razie transportu. 5. Oczyci powierzchnie gwintu wewntrznego. 6. Zamontowa odwadniacz w rurocigu. Wykonanie z krócami do spawania. 1. Przy montau przestrzega prawidłowej pozycji zabudowy. Tabliczka znamionowa E musi by zawsze skierowana ku górze. 2. Przestrzega właciwego kierunku przepływu czynnika. Kierunek przepływu wskazuje strzałka A naniesiona na korpusie odwadniacza. W razie koniecznoci istnieje moliwo zamiany kierunku przepływu (patrz zmiana kierunku przepływu ). 3. Przy montau naley pozostawi minimalny zapas przestrzeni wokół odwadniacza 120 mm, aby w razie koniecznoci swobodnie zdj pokryw I. 4. Wyj z korpusu zalepki z tworzywa sztucznego. Chroni one wntrze urzdzenia przed zanieczyszczeniami w razie transportu. 5. Oczyci króce do spawania. 6. Zmontowa odwadniacz w rurocigu przez zespawanie jego kocówek z kocówkami przewodów rurowych wykorzystujc wyłcznie spawanie rczne (proces spawania 111 i 141 zgodnie z DIN EN 24063) Wykonanie z kocówkami do spawania. 1. Przy montau przestrzega prawidłowej pozycji zabudowy. Tabliczka znamionowa E musi by zawsze skierowana ku górze. 2. Przestrzega właciwego kierunku przepływu czynnika. Kierunek przepływu wskazuje strzałka A naniesiona na korpusie odwadniacza. W razie koniecznoci istnieje moliwo zamiany kierunku przepływu (patrz zmiana kierunku przepływu ). 3. Przy montau naley pozostawi minimalny zapas przestrzeni wokół odwadniacza 120 mm, aby w razie koniecznoci swobodnie zdj pokryw I. 4. Wyj z korpusu zalepki z tworzywa sztucznego. Chroni one wntrze urzdzenia przed zanieczyszczeniami w razie transportu. 5. Oczyci kocówki do spawania. 6. Spawa metod rczn (proces spawania 111 i 141 zgodnie z DIN EN 24063) lub przez spawanie gazowe (proces spawalniczy 3 zgodnie z DIN EN 24063). UWAGA: Proces spawania moe by wykonywany tylko przez osoby posiadajce uprawnienia np. zgodne z DIN EN 287. Obróbka cieplna spoin nie jest wymagana. Zmiana kierunku przepływu. 1. Usun pokrywy I z korpusu B, rys Mechanizm sterowania L/M/N (rys. 4) podway rubokrtem. 3. Obróci korpus tak, aby strzałka A wskazywała dany kierunek przepływu. 4. Ustawi w odpowiednim połoeniu mechanizm sterowania na jego wsporniku i ustali połoenie dwoma mocnymi uderzeniami, rys Oczyci powierzchnie przylgowe korpusu i pokrywy. 6. Zastosowa smar odporny na wysokie temperatury na powierzchnie przylgowe i gwintów rub ustalajcych. 7. Zmontowa korpus i pokryw zakładajc przy tym now uszczelk O. Wkrty mocujce P wkrca parami po przektnej momentem 35 Nm. Po rozruchu instalacji ponownie dokrci wkrty mocujce.
10 str.10 Narzdzia: - klucz do wkrtów z szecioktnym gniazdem, rozmiar 8 mm zgodnie z DIN 911L lub odpowiednik - rubokrt (5.5/125), DIN 5265 lub odpowiednik - punktak (120/10), DIN 7250 lub odpowiednik - młotek (500/10), DIN 1041) lub odpowiednik Wewntrzna rurka odpowietrzajca. Do odwadniaczy UNA 14P Gestra zaleca zainstalowanie rurki odpowietrzajcej K w celu równowaenia cinienia. Przewód ten zapewnia cigły wypływ kondensatu z rurocigu do odwadniacza efektywnie zapobiegajc uderzeniom wodnym. Dwignia podnoszenia pływaka (wyposaenie dodatkowe). 1. Odkrci korek G. 2. Wkrci rczn dwigni podnoszenia pływaka J momentem 75 Nm wraz z podłoon uszczelk H. Przy montau na kocówk dwigni zamontowa tulej przedłuajc K i przytrzyma w połoeniu pionowym. UWAGA: - Standardowe pokrywy nie s dostarczane z otworami, dlatego modernizacja poprzez monta rcznego zaworu odpowietrzajcego jest niemoliwy. - standardowe wyposaenie dla UNA 14P. Narzdzia: - klucz A.F.17, DIN 3113, Forma B lub odpowiednik - klucz dynamometryczny Nm wg DIN ISO 6789 lub odpowiednik UWAGA: Przed rozruchem upewni si, czy rczny zawór odpowietrzajcy i dwignia podnoszenia pływaka odwadniaczy zostały poprawnie zamontowane i uszczelnione. Rczny zawór odpowietrzajcy UNA 14, UNA 16, UNA 16A, UNA 14P (wyposaenie dodatkowe). 1. Wykrci korek gwintowany G z obudowy lub, jeli jest zainstalowany to rczny zawór odpowietrzajcy J. 2. Nałoy uszczelk H, nastpnie wkrci rczny zawór odpowietrzajcy F momentem 75 Nm. 3. Zamkn rczny zawór odpowietrzajcy. UWAGA: Standardowe pokrywy nie s dostarczane z otworami, dlatego modernizacja poprzez monta rcznego zaworu odpowietrzajcego jest niemoliwy. Narzdzia: - klucz A.F.17, DIN 3113, Forma B lub odpowiednik - klucz dynamometryczny Nm wg DIN ISO 6789 lub odpowiednik 12. Konserwacja. Odwadniacze UNA 14, UNA 16, UNA 16A nie wymagaj specjalnej konserwacji. Zalecane jest okresowe sprawdzenie stanu technicznego i czyszczenie odwadniaczy w przypadku jego pracy w instalacjach nie czyszczonych. UNA 14P równie nie wymaga specjalnego nadzoru, jednak, jeli pracuje w instalacjach z zaolejonym kondensatem zaleca si okresowe jego czyszczenie lub zainstalowa przed odwadniaczem odolejacz. Czyszczenie odwadniacza. 1. Zdemontowa pokryw I z korpusu B rys Zdemontowa mechanizm sterujcy L,M,N przy uyciu rubokrta rys Usun zuyt uszczelk O. 4. Oczyci korpus i elementy wewntrzne. 5. Oczyci powierzchnie stykowe korpusu i pokrywy. Podłoy now uszczelk O. 6. Usytuowa mechanizm regulacyjny na wsporniku i ustali dwoma mocnymi uderzeniami rys Zastosowa smar odporny na wysokie temperatury na powierzchnie przylgowe i gwintów rub ustalajcych. 8. Wkrty mocujce P wkrca parami po przektnej momentem 35 Nm. Po rozruchu instalacji ponownie dokrci wkrty mocujce.
11 str.11 Czyszczenie/wymiana mechanizmu sterowania. 1. Zdemontowa pokryw I z korpusu B rys Zdemontowa mechanizm sterujcy L,M,N przy uyciu rubokrta rys Usun zuyt uszczelk O. 4. Oczyci powierzchnie stykowe korpusu i pokrywy. Podłoy now uszczelk O. 5. Usytuowa nowy bd oczyszczony mechanizm regulacyjny L,M,N na wsporniku i ustali dwoma mocnymi uderzeniami rys Zastosowa smar odporny na wysokie temperatury na powierzchnie przylgowe i gwintów rub ustalajcych. 7. Wkrty mocujce P wkrca parami po przektnej momentem 35 Nm. Po rozruchu instalacji ponownie dokrci wkrty mocujce. Momenty dokrcenia tab. 9 Symbol elementu F, G, J Typ odwadniacza UNA14, UNA16, UNA 16A, UNA 14P Moment [Nm] 75 P UNA14, UNA16, UNA 14P 35 P UNA 16A 35 Czyszczenie/wymiana kapsuły termostatycznej (dotyczy wyłcznie odwadniacza z mechanizmem Duplex). 1. Zdemontowa pokryw I z korpusu B rys Zdemontowa mechanizm sterujcy N przy uyciu rubokrta rys Usun zuyt uszczelk O. 4. Oczyci powierzchnie stykowe korpusu i pokrywy. Podłoy now uszczelk O. 5. Usun element ustalajcy C z jednostki N i wyj kapsuł termostatyczn D. 6. Zamontowa now lub oczyszczon kapsuł termostatyczn a nastpnie wcisn element ustalajcy C na kapsuł rys Oczyci powierzchnie stykowe korpusu i pokrywy. Podłoy now uszczelk O. 8. Ustawi mechanizm sterujcy N na jego wsporniku i ustali dwoma mocnymi uderzeniami rys Zastosowa smar odporny na wysokie temperatury na powierzchnie przylgowe i gwintów rub ustalajcych. 10. Wkrty mocujce P wkrca parami po przektnej momentem 35 Nm. Po rozruchu instalacji ponownie dokrci wkrty mocujce. Narzdzia: - klucz do wkrtów z szecioktnym gniazdem, rozmiar 8 mm zgodnie z DIN 911L lub odpowiednik - rubokrt (5.5/125), DIN 5265 lub odpowiednik - punktak (120/10), DIN 7250 lub odpowiednik - młotek (500/10), DIN 1041) lub odpowiednik
12 str Czci zamienne. tab. 10 Symbol elementu H O D, O N, O M, O L, O F, H J, H Kod Kod Kod Oznaczenia UNA 14 UNA 16 UNA 14P UNA 16A (S.S.) Uszczelnienie 2) A Uszczelnienie korpusu 1) (grafit/crni) Kapsuła termostatyczna 5N2 Uszczelnienie korpusu Mechanizm sterujcy O Duplex, O Uszczelka korpusu O Mechanizm sterujcy O Simplex R, O Uszczelka korpusu O Mechanizm sterujcy Simplex, Uszczelka korpusu Rczny zawór odpowietrzajcy Dwignia podnoszenia pływaka O O O 13P 3) O Na yczenie ) Standardowa ilo zakupu uszczelek 20 szt. W przypadku chci zakupienia mniejszej liczby sztuk prosimy o kontakt z lokalnym biurem handlowym. 2) Standardowa ilo zakupu uszczelek 10 szt. W przypadku chci zakupienia mniejszej liczby sztuk prosimy o kontakt z lokalnym biurem handlowym. 3) Mechanizm sterowania typu Simplex P z kulk zaworu wykonan z Perbunanu (do 40 0 C) dla UNA 14P. UWAGA: - w wersji standardowej w pokrywie I nie ma wykonanych otworów, dlatego monta elementów F i J jest niemoliwy rys. 3 - w pokrywie I UNA 14P w wersji standardowej wykonywane s otwory, dziki którym moliwy jest monta elementów F i J rys Kontakt.
