1 Łączniki napowietrzne SN / Napędy silnikowe do sterowania zdalnego w sieciach Smard Grid BUDOWA Napędy silnikowe typu NSP/SO oraz NSP produkcji ZPUE są przystosowane do manewrowania rozłącznikami grupy RN oraz RPN o ruchu obrotowym, w miejscu stosowanych napędów ręcznych, których funkcjonalność znacznie przewyższa inne rozwiązania stosowane w energetyce. Obudowy napędów silnikowych wykonane są blachy aluminiowej malowanej proszkowo (istnieje również możliwość zamówienia napędów w obudowie ze stali nierdzewnej), napęd serii NSP/SO (wymaga odrębnego sterownika obiektowego zabudowanego w odrębnej szafie obiektowej). Napęd serii NSP może być wyposażony w dowolny sterownik telemechaniki produkcji Mikronika, ApatorElkomtech, zasilacz do ładowania akumulatorów, akumulatory, sygnalizator zwarć. Wszystkie napędy produkcji ZPUE S.A. współpracują z wszystkimi systemami dyspozytorskimi: Windex; Syndis; NetManRadius; SENCZAT). Napędy silnikowe T i T dedykowane są tylko dla rozłączników serii THO zostały opisane w podrozdziale Rozłączniki sekcjonalizery THO w obudowach zamkniętych dla sieci Smard Grid, parametry podano w poniższej tabeli. Zgodność z normami: PNEN :0 Rozdzielnice i sterownice niskonapięciowe Część : Postanowienia ogólne; PNEN 0:00 Stopnie ochrony zapewnianej przez obudowy (Kod IP). PNEN 0:00 Rozdzielnice i sterownice niskonapięciowe Część : Wymagania szczegółowe dotyczące zestawów do rozdziału energii w sieciach publicznych PNEN ISO :0 Powłoki cynkowe nanoszone na wyroby stalowe i żeliwne metodą zanurzeniową PNEN 0: 00 Stopnie ochrony zapewnianej przez obudowy (Kod IP) i normy związane PNEN :00 Stopnie ochrony przed zewnętrznymi uderzeniami mechanicznymi zapewnianej przez obudowy urządzeń elektrycznych (Kod IK) PNEN 0:00/A:00 Ochrona przed porażenim prądem elektrycznym Wspólne aspekty instalacji i urządzeń Rodzaje napędów silnikowych Typ napędu T T NSP/SO NSP z telemechaniką 0V AC/ 0W* 0W 00W 00W Prąd pobierany przy rozruchu w peaku A,A A A Średni czas(*) czynności łączeniowych załącz / wyłącz załącz / rozłącz 0,s Waga napędu kg kg,kg kg Napięcie zasilania Moc silnika

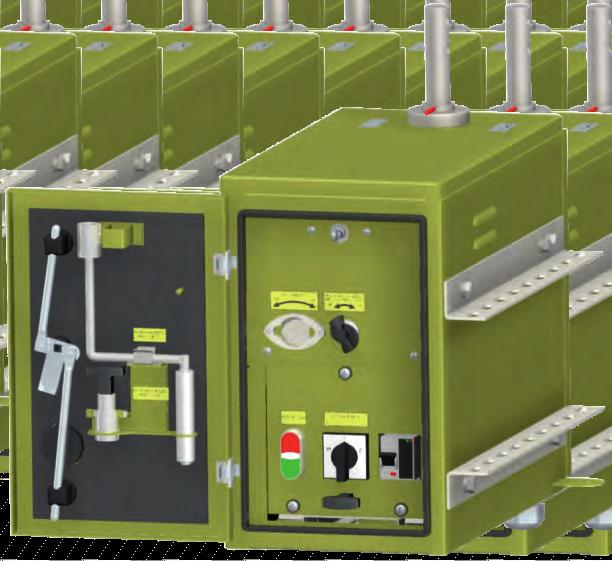

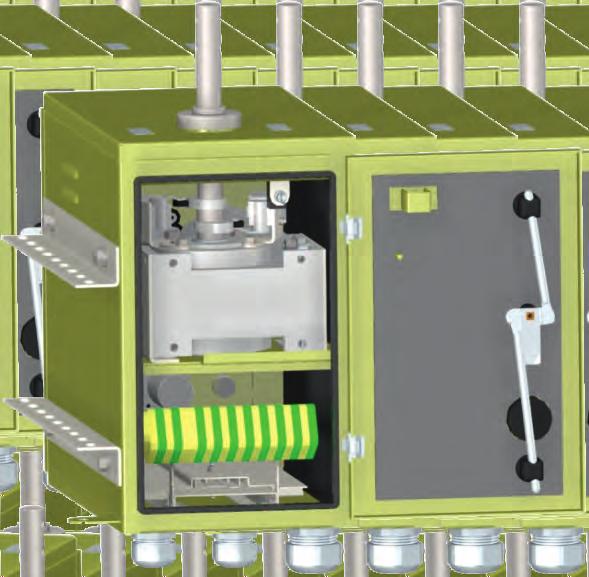

2 Napęd silnikowy NSP/SO widok od strony SO widok od strony napędu ZAŁĄCZ ROZŁĄCZ wał główny krzywka sterownicza wyłącznik krańcowy, sygnalizacji położenia motoreduktor korba do manewrowania awaryjnego ręcznego blokada mechaniczna napędu silnikowego blokada gniazda napędu ręcznego gniazdo napędu ręcznego 0 zabezpieczenie zasilania z łącznikiem czasowym drzwi obudowy sygnalizacja otwarcia drzwi obudowa napędu pulpit sterowniczy SO listwa przyłączeniowa z wyprowadzeniem sygnałów przełącznik wyboru pracy (zdalna, odstawiona, lokalna) ZASADA DZIAŁANIA Napęd NSP/SO jest napędem elektrycznym z zabudowanym panelem sterowniczym SO. Napęd wyposażony jest w silnik na napięcie i jednostopniową przekładnię zębatą oraz elektryczny układ sterowania SO. Manewrowanie rozłącznikiem polega na wykonaniu przez wałek główny napędu obrotu o kąt 0. Konstrukcja napędu umożliwia obsługę napędu z poziomu ziemi. Napęd posiada mechaniczną blokadę działania, służąca do zabezpieczenia przed załączeniem napędu podczas prac na linii. Blokada mechaniczna umożliwia trwałe zablokowanie rozłącznika w pozycji ROZŁĄCZONY lub ZAŁĄCZONY. W celu zablokowania napędu należy otworzyć blokadę gniazda napędu ręcznego () włożyć blokadę mechaniczną napędu ręcznego (), w taki sposób aby wypusty blokady trafiły w wycięcie gniazda napędu ręcznego (), zamknąć drzwi obudowy (0).

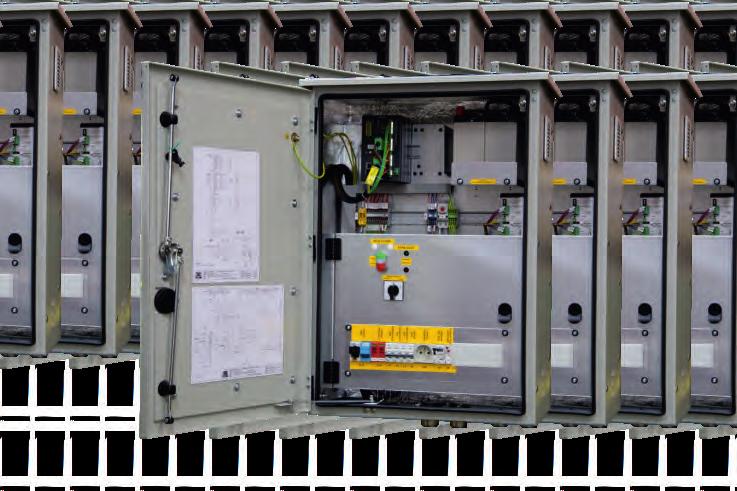

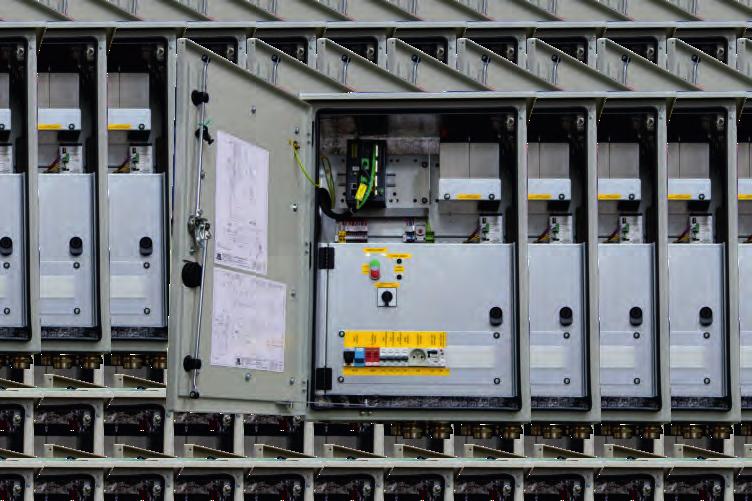

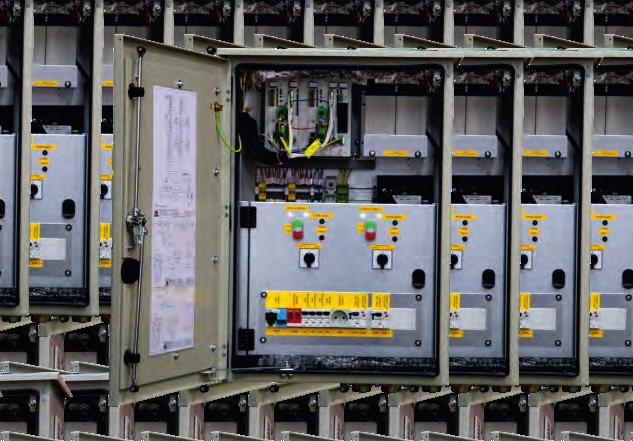

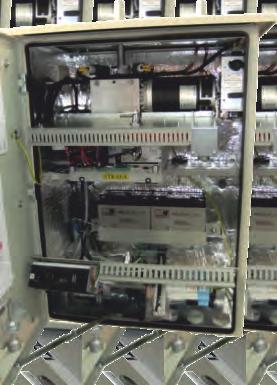

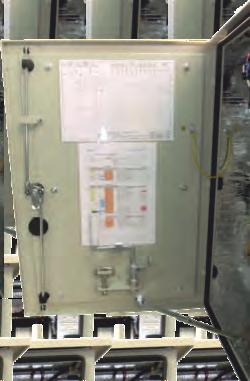

3 ZASADA DZIAŁANIA Otwarcie blokady gniazda napędu ręcznego powoduje równocześnie odłączenie zasilania napędu poprzez zadziałania wyłącznika krańcowego. Odblokowanie następuje poprzez wyciągnięcie blokady mechanicznej () z gniazda napędu ręcznego () i zamknięcie blokady gniazda napędu ręcznego (). Manewrowanie rozłącznikiem może odbywać się zdalnie lub elektrycznie z pulpitu sterowniczego SO. Na pulpicie skrzynki sterowniczej znajdują się przyciski: "ZAŁĄCZ" podanie impulsu na zamknięcie rozłącznika; "ROZŁĄCZ podanie impulsu na otwarcie rozłącznika; Wybór sterowania rozłącznikiem odbywa się przy pomocy przełącznika wyboru sterowania ():. ZDALNE sterowane łącznikiem zdalnie (radiowo) 0. ODSTAWIONE sterowanie odstawione. LOKALNA manewrowanie łącznikiem za pomocą przycisków na pulpicie sterowniczym SO w napędzie Szczegółowe informacje dotyczące napędu zawarte są w Dokumentacji DTR. Napęd silnikowy NSP z układem telemechaniki wał główny napędu klucz baskwilowy do otwierania płyt korba napędu ręcznego obudowa napędu blokada otwarcia drzwi zacisk do uziemienia obudowy napędu pulpit sterowniczy SO miejsce na założenie kłódki do blokady mechanicznej gniazdo napędu ręcznego przyciski sterowania lokalnego (Załączenie/Rozłączenie) przełącznik wyboru sterowania (Zdalne/Odstawione/Lokalne) blokada dźwigni napędu ręcznego dźwignia blokady napędu ręcznego płyta montażowa z aparaturą 0 zabezpieczenie nadmiarowo prądowe główne z rozł. bezp. Tytan (A) sygnalizator zwarć SZN (opcja w zależności od typu sterownika) regulator temperatury zamek baskwilowy do otwierania płyt bateria akumulatorów xv DC grzałka motoreduktor krańcówki sygnalizacji położenia wału napędu wskaźnik optyczny położenia wału (przy wale głównym ) schematy elektryczne tabliczka znamionowa wyłącznik zasilania napędu sterownik obiektowy( w zależności od producenta) miejsce do zabudowy modemu radiowego np. TETRA zamek z możliwością założenia kłódki

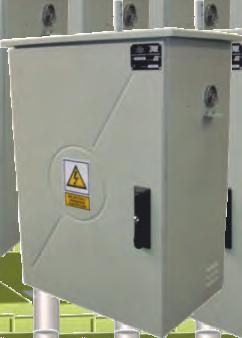

4 Budowa Napędu Napęd NSP zabudowany jest w obudowie z blachy aluminiowej malowanej proszkowo z izolacją termiczną, (może być również wykonany z blachy nierdzewnej na specjalne zamówienie), dodatkowo posiada zamek typu Master Key z możliwością zamknięcia na kłódkę. Konstrukcja napędu umożliwia obsługę napędu z poziomu ziemi. Napęd mocowany jest do żerdzi w taki sposób, aby umożliwić połączenia wałka głównego napędu NSP z korbą napędu rozłącznika. Cięgna łączące rozłącznik i napęd NSP dostarczane są w kpl. napędu. Napęd wyposażony jest w silnik i jednostopniową przekładnię zębatą oraz elektryczny układ sterowania. Manewrowanie rozłącznikiem polega na wykonaniu przez wałek główny napędu obrotu o kąt 0. Do prawidłowej pracy, napęd NSP wymaga zewnętrznego zasilania 0V z transformatora potrzeb własnych, zabudowanego na stanowisku słupowym. Ponadto napęd elektryczny wyposażony jest w sterownik obiektowy produkcji Mikronika, Elkomtech, Instytut Gdańsk, dodatkowo może być wyposażony w sygnalizator zwarć doziemnych i międzyfazowych np. SZN, SZK00/B lub inny typ o określonych wymiarach. Schemat połączenia napędu NSP ze sterownikiem oraz częścią płyty montażowej pokazany jest w części dokumentacji DTR napędu. Przed przystąpieniem do czynności łączeniowych za pomocą sterowania zdalnego lub sterowania z pulpitu skrzynki sterowniczej należy zapoznać się z obsługą napędu ręcznego, w szczególności z możliwością blokady mechanicznej napędu, która szczegółowo opisana jest w dokumentacji DTR. Manewrowanie rozłącznikiem może odbywać się zdalnie lub elektrycznie z pulpitu sterowniczego SO. Na pulpicie SO skrzynki sterowniczej znajdują się przyciski (0): "ZAMKNIJ" podanie impulsu na zamknięcie rozłącznika; "ROZŁĄCZ podanie impulsu na otwarcie rozłącznika; Wybór sterowania rozłącznikiem odbywa się przy pomocy przełącznika wyboru sterowania ():. ZDALNE sterowane łącznikiem zdalnie (radiowo) 0. ODSTAWIONE sterowanie odstawione bez możliwości sterowania zdalnie i miejscowo. LOKALNE manewrowanie łącznikiem za pomocą przycisków (0) na pulpicie sterowniczym SO Szczegółowe informacje dotyczące napędu zawarte są w Dokumentacji DTR. Szafy obiektowe serii SO do zdalnego nadzoru łączników w sieciach Smard Grid. Szafy obiektowe SO przeznaczone są do kompleksowej obsługi łączników zdalnie sterowanych produkcji ZPUE. Obudowa szafy obiektowej wykonana jest z blachy aluminiowej malowanej proszkowo, w obudowie szafy zastosowane specjalny system odwadniający i zapobiegający przedostawaniu się zanieczyszczeń do wnętrza. Drzwi obudowy szafy wyposażone są zamek typu MasterKey z możliwością założenia kłódki oraz w blokadę zapobiegającą przed przypadkowym zamknięciem. Szafy obiektowe mogą być wyposażone w gniazdo serwisowe 0V AC, oświetlenie wewnętrzne, grzałkę o mocy 0W oraz wentylator wyciągowy. W dnie szafy obiektowej zabudowane są metalowe dławice o średnicy fi i fi przez które wprowadzane są przewody sterownicze z napędu rozłącznika, przewód antenowy oraz zasilanie z transformatora potrzeb własnych lub innych źródeł zasilania, (dławice dopasowywane są indywidualnie na etapie produkcji). W szafach obiektowych zabudowywane są sterowniki typu ExmBEL; Exmicro_SRS; SOSR... oraz inne dostępne na rynku, oraz modemy komunikacyjne dowolnego producenta które integrują następujące funkcje: pomiarowe, zabezpieczeniowe, sterownicze napędami silnikowymi, telemechaniki, automatyki i wielokanałowego rejestratora zakłóceń jak również do zbierania i przetwarzania informacji o parametrach sieci i występujących zdarzeniach, jak również zapewniają odpowiednią komunikację z systemem SCADA. Szczegółowy opis funkcjonalny sterowników oraz modułów komunikacyjnych zawarty jest w oddzielnych dokumentacjach sterowników i modemów, które są do udostępnienia przez ZPUE S.A. po zwróceniu się z zapytaniem lub producent sterownika. Parametry szaf obiektowych SO Napięcie znamionowe zasilania ze źródła prądu przemiennego 0VAC Napięcie znamionowe zasilania układów wewnętrznych /VDC Stopień ochrony IP ()* Zakres temperatury otoczenia Możliwość zabudowy modułów transmisji 0 C +0 C GPRS/TETRA/NETMAN/TRUNKING Masa własna * Masa własna uzależniona od wariantu wyposażenia, i ilości obsługiwanych łączników * Stopień IP możliwy do wykonania w zależności od potrzeb klienta * Możliwe wykonanie z zasilaniem zewnętrznym 0VAC 0kg*

5 Zgodność z normami: PNEN Wysokonapięciowa aparatura rozdzielcza i sterownicza Cześć : Postanowienia wspólne PNEN :0 Rozdzielnice i sterownice niskonapięciowe Część : Postanowienia ogólne; PNEN 0:00 Stopnie ochrony zapewnianej przez obudowy (Kod IP). PNEN 0:00 Rozdzielnice i sterownice niskonapięciowe Część : Wymagania szczegółowe dotyczące zestawów do rozdziału energii w sieciach publicznych PNEN ISO :0 Powłoki cynkowe nanoszone na wyroby stalowe i żeliwne metodą zanurzeniową PNEN 0: 00 Stopnie ochrony zapewnianej przez obudowy (Kod IP) i normy związane PNEN :00 Stopnie ochrony przed zewnętrznymi uderzeniami mechanicznymi zapewnianej przez obudowy urządzeń elektrycznych (Kod IK) PNEN 0:00/A:00 Ochrona przed porażenim prądem elektrycznym Wspólne aspekty instalacji i urządzeń Schemat blokowy szafy obiektowej SO Reaktancyjne dzielniki napięcia (opcja przy rozł. THO) Układ sterowania napędem Panel sterowniczy SO Modem Komunikacyjny Komunikacja z centrami nadzoru w ramach sieci Smart Grid Sterownik obiektowy z funkcją kierunkowego sygnalizatora zwarć xu Przekładniki Prądowe SOvSRxx lub ExmicroSRS_xxx Układ lokalnych przełączników, sygnalizacji i sterowania xi Rozłącznik THO z przekładnikami prądowymi i dzielnikami napięcia Zasilacz AKU zasilanie 0VAC z transformatora SN/nn Szafa obiektowa SOTHOT ze sterownikiem SOSRxx Układ zasilania wewnętrznego Szafa obiektowa SOTHOT ze sterownikiem ExmBEL_xx Szafa obiektowa SO_THOT ze sterownikiem SOSRxx
