1 Szkolenie z uruchomienia ESI [tronic] oraz KTS Invented for life Automotive Aftermarket Department AA-DG/PAS-TSS1 Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of 1 disposal such as copying and passing on to third parties. 1 Tomasz Zawalski

2 SPIS TREŚCI 3-48: Instalacja i aktualizacja oprogramowania ESI oraz konfiguracja modułu KTS 50-55: Obsługa programu ESI[tronic] w praktyce. 2

3 3 Instalacja oraz aktualizacja oprogramowania ESI 2.0 oraz konfiguracja modułu KTS

4 Instalacja oprogramowania ESI 2.0 Należy włożyć płytę DVD A1 ESI 2.0 do napędu w komputerze. Instalator powinien uruchomić się automatycznie. Gdy tak się nie dzieje należy włączyć płytę w moim komputerze. 4

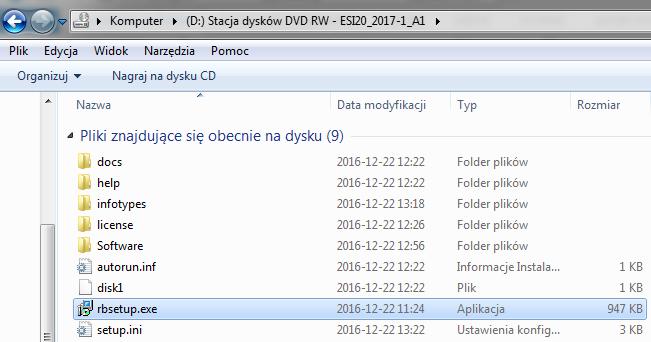

5 Instalacja oprogramowania ESI 2.0 Uruchomić instalator z pliku rbsetup.exe 5

6 Instalacja oprogramowania ESI 2.0 Po wybraniu języka instalacji potwierdzamy przyciskiem Dalej 6

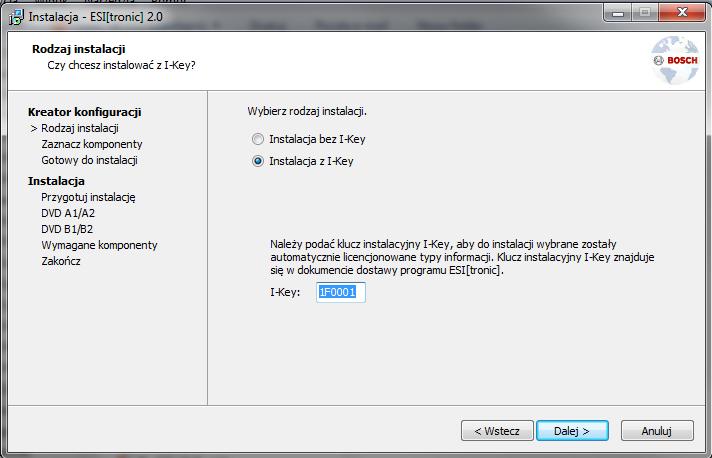

7 Instalacja oprogramowania ESI 2.0 Instalacja standardowa z wprowadzeniem klucza instalacyjnego I-Key (zalecana). Klucz znajdziemy w dokumencie dostarczanym wraz z płytami aktualizacyjnymi. Jeżeli chcemy zainstalować dodatkowe komponenty, wpisujemy nowo otrzymany klucz I-Key. 7

8 Instalacja oprogramowania ESI 2.0 Przyciskiem Dalej potwierdzamy komponenty, które będą zainstalowane 8

9 Instalacja oprogramowania ESI 2.0 Przyciskiem Instaluj rozpoczynamy proces instalacji 9

10 Instalacja oprogramowania ESI 2.0 Program poprosi o kolejne płyty instalacyjne A2, A3, B1, B2, B3 (w zależności od wybranego zakresu). Przyciskiem ZAKOŃCZ kończymy proces instalacji 10

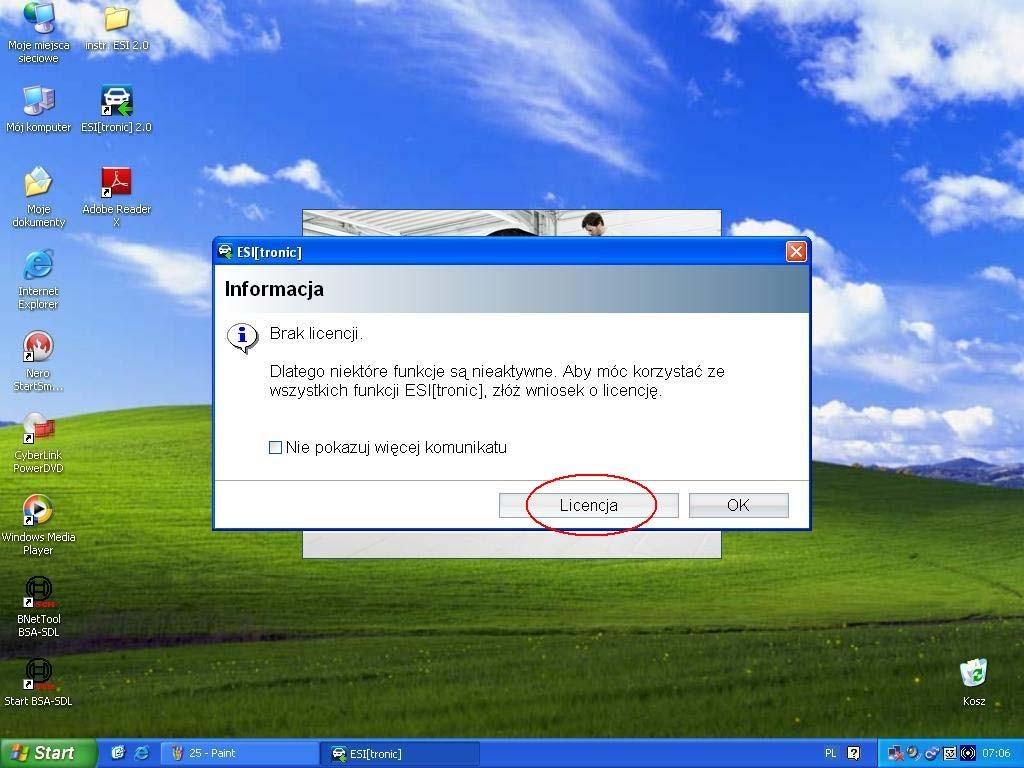

11 Licencjonowanie programu ESI 2.0 Po uruchomieniu programu ESI 2.0 zostaniemy poinformowani o braku licencji. W celu wykonania odblokowania wybieramy LICENCJA 11

12 Instalacja oprogramowania ESI 2.0 Warunkiem korzystania z oprogramowania ESI[tronic] 2.0 (np. diagnostyki sterowników), jest uzyskanie licencji na użytkowanie programu ESI[tronic] 2.0. Licencję można uaktywnić przy użyciu pliku licencyjnego lub online w Internecie. Udzielanie licencji w trybie online jest możliwe tylko na komputerze/laptopie z dostępem do Internetu. Jeżeli brak jest dostępu do Internetu, można utworzyć plik zamówienia licencji przy użyciu opcji Udzielanie licencji za pośrednictwem pliku. Utworzony plik zamówienia licencji można następnie przenieść na komputer lub laptop z dostępem do Internetu (np. przy użyciu nośnika USB) i stąd zamówić plik licencyjny w systemie aktywacji licencji ESI[tronic] online. Na początku wyjaśniono licencjonowanie z pliku, a następnie ZALECANY sposób online. 12

13 13 Licencjonowanie programu ESI 2.0 z pliku

14 Licencjonowanie programu ESI 2.0 z pliku Wybieramy opcję Utwórz plik żądania licencji 14

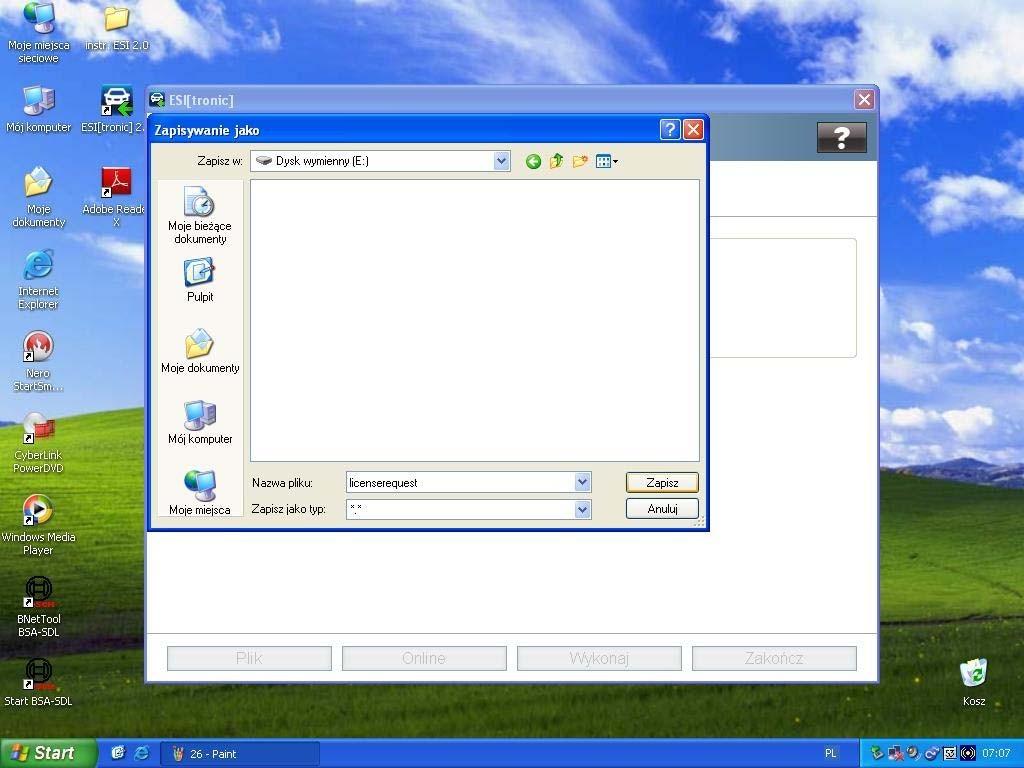

15 Licencjonowanie programu ESI 2.0 z pliku Wybieramy miejsce zapisu pliku zamówienia licencji "licenserequest.blr", np. nośnik USB 15

16 Licencjonowanie programu ESI 2.0 z pliku Wybrać OK. Przenieść plik zamówienia licencji i plik URL na komputer/laptop z dostępem do Internetu. 16

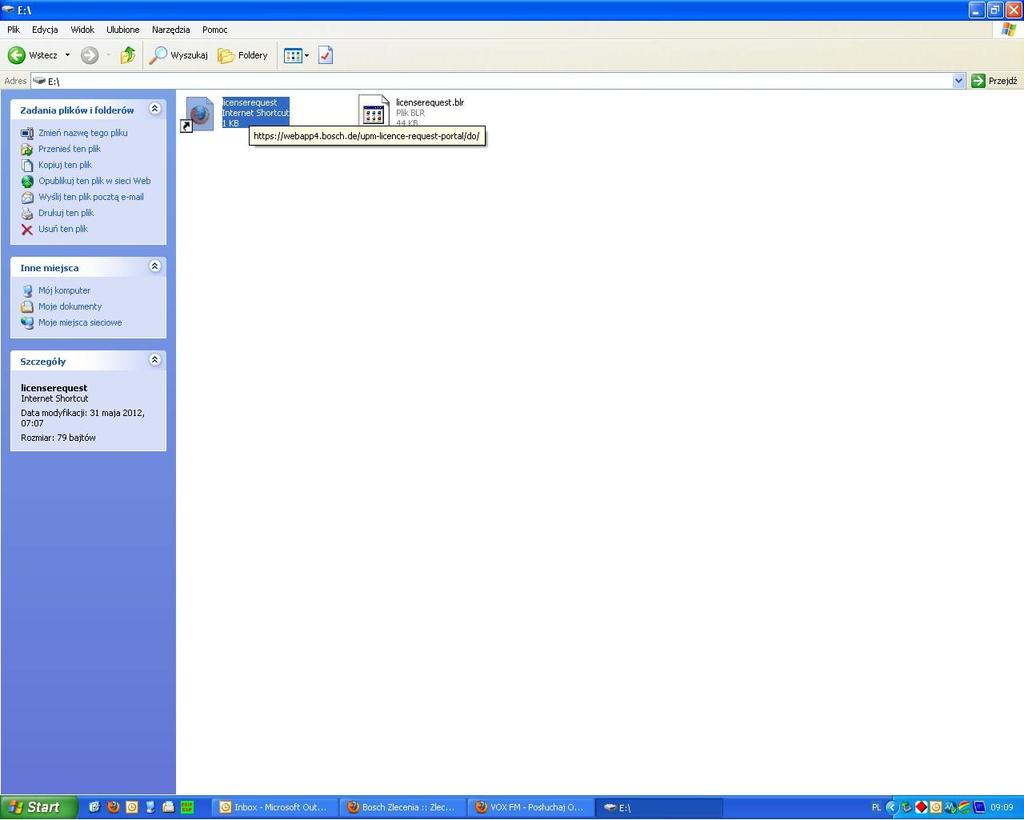

17 Licencjonowanie programu ESI 2.0 z pliku Otworzyć plik URL "licenserequest" w przeglądarce, np. Internet Explorer. Otwiera się okno aktywacji licencji ESI[tronic] online. 17

18 Licencjonowanie programu ESI 2.0 z pliku Podać numer klienta i hasło. Numer klienta i hasło znajdują się na dokumencie dostawy. Wybrać ZALOGUJ. Wyświetlane są umowy. Wybrać dostępną lub przyporządkowaną umowę Przy udzielaniu pierwszej licencji należy wybrać dostępną umowę, przy późniejszym udzielaniu licencji (po przedłużeniu lub zmianie umowy) należy wybrać przyporządkowaną umowę. 18

19 Licencjonowanie programu ESI 2.0 z pliku Wybrać umowę i potwierdzić przyciskiem NASTĘPNY KROK 19

20 Licencjonowanie programu ESI 2.0 z pliku Wybrać plik zamówienia licencji "licenserequest.blr" przy użyciu funkcji PRZEGLĄDAJ 20

21 Licencjonowanie programu ESI 2.0 z pliku Przyciskiem OTWÓRZ zakceptować wybór 21

22 Licencjonowanie programu ESI 2.0 z pliku Wybrać LICENCJONOWANIE 22

23 Licencjonowanie programu ESI 2.0 z pliku Wybrać opcję POBIERZ, a następnie OK 23

24 Licencjonowanie programu ESI 2.0 z pliku Wybrać miejsce zapisu pliku licencyjnego "licencenep_nazwa komputera/laptopa.blr", np. nośnik USB. Plik licencyjny został utworzony. 24

25 Wykonanie odblokowania programu ESI 2.0 Wykonanie procedury udzielenia licencji z pliku: Aktywacja licencji na użytkowanie programu ESI 2.0 przy użyciu klucza licencyjnego uzyskanego od infolinii serwisowej ESI[tronic] lub zapisanego wcześniej pliku licencji. Z MENU GŁÓWNEGO wybieramy LICENCJA. 25

26 Wykonanie odblokowania programu ESI 2.0 Wybieramy opcje WYKONAJ 26

27 Wykonanie odblokowania programu ESI 2.0 Wybrać SZUKAJ, a następnie wskazać lokalizację wcześniej zapisanego pliku i OTWÓRZ 27

28 Wykonanie odblokowania programu ESI 2.0 Po wybraniu WYKONAJ zostanie wykonanie odblokowanie. Po wciśnięciu OK nastąpi ponowne uruchomienie aplikacji. Urządzenie ESI[tronic] 2.0 posiada teraz licencję. 28

29 Licencjonowanie programu ESI 2.0 online Aktywacja licencji online Udzielanie licencji w trybie online jest możliwe tylko na komputerze/laptopie z dostępem do Internetu. 29

30 Licencjonowanie programu ESI 2.0 online Wprowadź swoje dane logowania w polach NUMER KLIENTA i HASŁO. Za pomocą przycisku Dalej można rozpocząć aktywację w trybie on-line. Jeśli zalogowanie nie jest możliwe: sprawdzić ustawienia proxy w punkcie Menu główne > Ustawienia użytkownika > Ustawienia proxy. 30

31 31 Licencjonowanie programu ESI 2.0 online

32 Aktualizacje Online Należy uruchomić program Diagnostic Download Manager lub Aktualizacja online w ESI 2.0 i zarejestrować klienta. Następnie przejść do zakładki Automatyczne aktualizacje i nacisnąć Aktualizuj. 32

33 Aktualizacje Online Po pobraniu wszystkich aktualizacji, należy nacisnąć przycisk Wykonaj, a następnie potwierdzić instalację KAŻDEJ aktualizacji, jak normalnego programu Windows. 33

34 Konfiguracja modułów KTS Po zainstalowaniu oprogramowania możemy przejść do konfiguracji połączenia KTS z komputerem PC. W tym celu wybieramy MENU GŁÓWNE >> USTAWIENIA SPRZĘTOWE. Przy pierwszym uruchomieniu włączy się automatycznie 34

35 Konfiguracja modułów KTS Przyciskiem Uruchom konfigurację przechodzimy do aplikacji 35

36 Konfiguracja modułów KTS Po podłączeniu KTS do zasilania i USB klikamy Dalej, a następnie wybieramy rodzaj połączenia. 36

37 Konfiguracja modułów KTS Połączenie przez Bluetooth 37

38 Konfiguracja modułów KTS Połączenie przez USB 38

39 Konfiguracja modułów KTS Zmiana istniejącej konfiguracji 39

40 Konfiguracja modułów KTS Aby dodać moduł należy podłączyć go przewodem USB do komputera oraz do zasilania, a następnie wybrać Nowy 40

41 Konfiguracja modułów KTS Wybieramy Automat. konfiguracja modułu, a następnie po wykryciu urządzenia, zaznaczamy rodzaj połączenia i OK 41

42 Konfiguracja modułów KTS UWAGA! wyjście, w przypadku gdy uszkodzony jest kabel USB. Można ręcznie wybrać typ modułu, następnie połączenie bezprzewodowe i odczytując na odwrocie KTSa wpisać adres modułu. 42

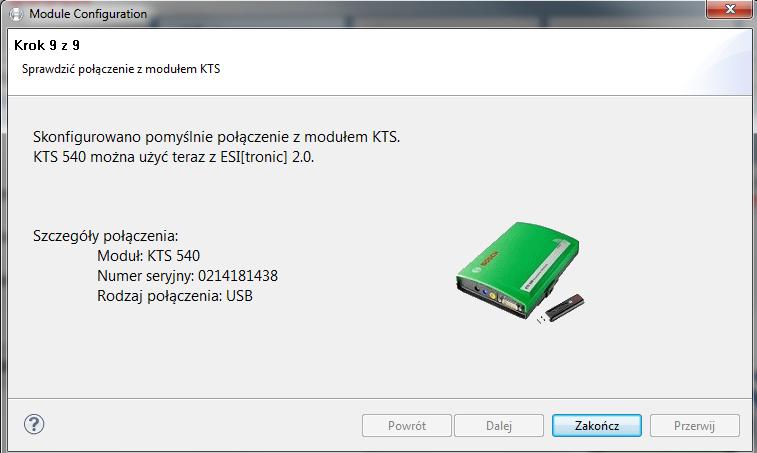

43 Konfiguracja modułów KTS Po udanej konfiguracji KTS pojawi się na liście modułów. Można wtedy dokonać parowania kolejnego urządzenia lub dodać inny rodzaj połączenia (np. bezprzewodowy). WAŻNE w oknie Przeznaczenie musi być wybrane ESI[tronic]

44 Konfiguracja modułów KTS Korzystanie z KTSa w trybie DEMO, możliwe jest po zaznaczeniu Symulacja diagnozy sterowników. Zyskujemy wtedy pełną funkcjonalność programu, bez potrzeby podłączania zewnętrznego modułu. 44

45 Ręczne wgranie sterowników do KTS Gdy aktualizacje automatyczne w DDM nie pomagają, jest możliwość manualnego wgrania sterowników do KTS (NIE dla 560 i 590). Należy otworzyć C/Bosch_PR/FwUpdate/RBPLFWconfig.exe Hasło: ia4kd 45

46 Nadanie licencji KTS 200 oraz 340 Do nadania licencji potrzebny jest zainstalowany program ESI[tronic] Startcenter. KTS musi być podłączony kablem USB. Należy wejść w Udzielanie licencji online i postępować analogicznie jak w programie ESI

47 Nadanie licencji KTS 200 oraz 340 W przypadku chęci wygenerowania pliku na odległość program poinformuje o braku KTS. Klient musi nam podać ID sprzętu. Wygenerowany kod można zapisać, wydrukować lub podyktować klientowi. 47

48 Nadanie licencji KTS 200 oraz 340 Klient podłącza KTS u siebie i wchodzi w Wykonaj procedurę udzielania licencji Przepisuje lub kopiuje Kod licencji i wybiera Wykonaj 48

49 49 Obsługa programu ESI[tronic] w praktyce.

50 Obsługa programu ESI[tronic] 2.0 w praktyce. Po włączeniu programu, należy wejść w Menu główne, wybrać opcję Trainer, a następnie Tematy Treningu. 50

51 Obsługa programu ESI[tronic] w praktyce. Film Aplikacja ESI [tronic] przedstawiający obsługę programu, znaleźć można na stronie w zakładce Filmy produktowe 51

52 Problemy z ESI 2.0 oraz KTS Strona sudbosch.pl zawiera na bieżąco aktualizowaną bazę rozwiązań problemów związanych z oprogramowaniem ESI oraz modułami KTS i DCU. Należy wejść w zakładkę pliki do pobrania, a następnie ESI Tronic lub KTS. 52

53 Problemy z ESI 2.0 oraz KTS W przypadku braku rozwiązania na sudbosch.pl lub skomplikowanych problemów, proszę skontaktować się z infolinią ESI pod numerem: Konrad Pełka lub infoaa@pl.bosch.com 53

54 Jak wysłać ESI Ticket Proszę w programie ESI[tronic] 2.0 otworzyć ESI Ticket dostępne w zakładce Menu Główne (prawy, górny róg programu). Jeśli program nie uruchamia się, alternatywną metodą jest uruchomienie ESI Ticket z Menu Start -> Wszystkie programy -> Bosch ESI[tronic] 2.0. Następnie należy wypełnić wszystkie pola z gwiazdką oraz zapisać wygenerowane pliki (np. na pulpicie). Do tak wygenerowanego zgłoszenia ESI Ticket pomocne będzie załączenie plików tymczasowych programu, które znajdują się w katalogach: C:\Program Files\Bosch\Esitronic 2.0\Logs\ (wszystkie pliki z rozszerzeniem.log)* C:\Program Files Bosch\Esitronic 2.0\Logs\Setup (wszystkie pliki z rozszerzeniem.log)* * w systemie Windows 7/8.*/10 jest to katalog C:\Pliki programów (x86)\( ) C:\ProgramData\CodeMeter\Logs\ (wszystkie pliki CmActDiagLog( ).log)* * dla systemów Windows 7/8.1/10 C:\Documents and Settings\All Users\Dane aplikacji\codemeter\log\ (wszystkie pliki CmActDiagLog( ).log)* * dla systemów Windows XP Pomocne będzie załączenie do w/w plików zdjęcia (lub Print screen ) ekranu, na którym wyświetlony jest błąd. Tak przygotowany raport proszę spakować w archiwum o rozszerzeniu.zip i odesłać na: infoaa@pl.bosch.com 54

55 Problemy z licencjonowaniem W przypadku problemów z licencjonowaniem, szczególnie jeżeli nie wyświetla się konkretny kod błędu pomaga przeinstalowanie programu Code Meter. Należy wejść w Panel Sterowania => Odinstaluj program => CodeMeter Runtime Kit => Odinstaluj Następnie proszę włożyć do napędu najnowszą płytę A1, otworzyć folder software i zainstalować CodeMeterRuntime.exe po czym uruchomić ESI 2.0 klikając prawym uruchom jako administrator. 55
