1 Dokumentacja techniczna Rysunek złożeniowy Rysunek wykonawczy - warsztatowy 1

2 Rysunek złożeniowy zespół części w złożeniu numeracja części niezbędne wymiary zasadnicze i funkcjonalne wykaz części do wykonania i normalia: nad tabliczką, narastająco w górę tabela z wyszczególnieniem wszystkich części, ich ilości, materiałów, numerów rysunków wykonawczych, norm, uwagi itp. 2

3 Zagadnienia na zajęcia 7 3

4 A)Sposób łożyskowania wałka 1) Ślizgowe w płytach aluminiowych z panewkami 2) Toczne bezpośrednio w płytach stalowych lub aluminiowych 3) Toczne w obudowie bez kołnierza, skręcanej z płytą aluminiową 4) Toczne w obudowie z kołnierzem, skręcanej z płytą aluminiową 4

5 1) Ślizgowe w płytach aluminiowych z panewkami 5

6 1) Ślizgowe w płytach aluminiowych z panewkami 5 l) Pasowanie czopa z otworem panewki - obrotowe luźne H7/e ) Pasowanie panewki z otworem płyty - mocno wtłaczane H7/u7 3) Dystansowniki wpuszczone w otwory płyt - pasowane H7/h8 4) Otwory w płytach wiercone wspólnie po ich złożeniu 4 5) Zabezpieczenie przed przesuwem: zróżnicowane średnice wałka 3 6

7 1) Ślizgowe w płytach aluminiowych z panewkami

8 2) Toczne bezpośrednio w płytach stalowych lub aluminiowych 8

9 2) Toczne bezpośrednio w płytach stalowych lub aluminiowych 2 l) Tolerancja średnicy czopa j6, k6 1 2) Tolerancja średnicy gniazda obudowy J6, K6, M6 (obudowa ze stopu Al) 3) Zabezpieczenie przed przesuwem: zróżnicowane średnice wałka i oprawy łożysk 3 9

10 2) Toczne bezpośrednio w płytach stalowych lub aluminiowych

11 3) Toczne w obudowie bez kołnierza, skręcanej z płytą aluminiową 11

12 3) Toczne w obudowie bez kołnierza, skręcanej z płytą aluminiową 2 3 l) Tolerancja średnicy czopa j6, k6 2) Tolerancja średnicy gniazda obudowy J6, K6, M6 (obudowa ze stopu Al) 3) Zabezpieczenie przed przesuwem: zróżnicowane średnice obudowy 1 12

13 3) Toczne w obudowie bez kołnierza, skręcanej z płytą aluminiową 13

14 4) Toczne w obudowie z kołnierzem, skręcanej z płytą aluminiową 14

15 4) Toczne w obudowie z kołnierzem, skręcanej z płytą aluminiową 2 3 l) Tolerancja średnicy czopa j6, k6 2) Tolerancja średnicy gniazda obudowy J6, K6, M6 (obudowa ze stopu Al) 3) Zabezpieczenie przed przesuwem: zróżnicowane średnice obudowy 1 15

16 4) Toczne w obudowie z kołnierzem, skręcanej z płytą aluminiową 16

17 Zadanie projektowe Zaprojektować obrotowe ułożyskowanie wałka zgodnie z podanymi założeniami konstrukcyjnymi Kompletny projekt powinien zawierać: a. Stronę tytułową z imieniem i nazwiskiem projektanta oraz z założeniami technicznymi b. Rysunek złożeniowy ułożyskowania wałka c. Komplet rysunków warsztatowych dla poszczególnych elementów konstrukcji

18 Zadanie projektowe UWAGA! Rysunek złożeniowy i każdy element konstrukcji narysować na osobnej formatce. Nie wykonuje się rysunków warsztatowych elementów znormalizowanych: łożyska toczne, wkręty, kołki bazujące/ustalające. Należy stosować normy na otwory pod śruby mocujące, na gniazda łożyskowe, pierścienie osadcze, pasowania itp. Wybrać materiały konstrukcyjne na podstawie wyciągów katalogowych. Rysunki warsztatowe/wykonawcze muszą zawierać propozycje obróbki powierzchni detalu: oznaczenia chropowatości ogólne i szczegółowe Obowiązuje pismo techniczne.

19 SUGEROWANY ALGORYTM PRACY NAD PROJEKTEM Analizujemy założenia projektowe i identyfikujemy właściwy model dla tych założeń. Z wyciągu odpowiednich norm lub katalogów (dostępne w pracowni) wypisujemy dane wymiarowe łożysk, pierścieni osadczych, kołków ustalających i wkrętów. Wybieramy materiały konstrukcyjne z tych wyciągów: zapisujemy cechę materiałową! Rysujemy rysunek złożeniowy. Rysujemy rysunki wykonawcze/warsztatowe poszczególnych elementów składowych zespołu ułożyskowania wałka. Każdy element na osobnej formatce!!!

20 Węzły konstrukcyjne, wykorzystanie norm Połączenia skręcane

21 Węzły konstrukcyjne, wykorzystanie norm Pierścienie osadcze

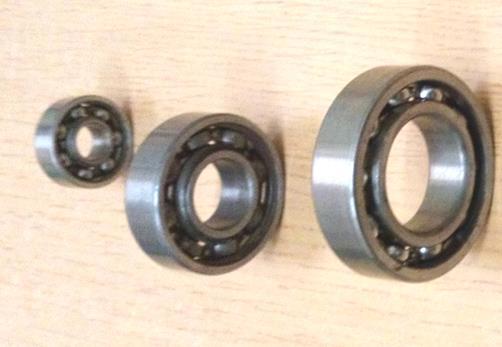

22 Węzły konstrukcyjne, wykorzystanie norm Gniazda pod łożyska toczne

23 Węzły konstrukcyjne, wykorzystanie norm Pasowania

24 Węzły konstrukcyjne, wykorzystanie norm Tolerowanie swobodne

25 Węzły konstrukcyjne, wykorzystanie norm Materiały konstrukcyjne

26 Założenia projektowe do tematu: Ułożyskowanie obrotowe wałka A) Sposób łożyskowania wałka B) Średnica czopa/wałka lub typ łożyska C) Sposób zabezpieczenia łożysk/wałka przed przesuwem 1) Ślizgowe w płytach aluminiowych z panewkami 2) Toczne bezpośrednio w płytach stalowych lub aluminiowych 3) Toczne w obudowie bez kołnierza, skręcanej z płytą aluminiową 4) Toczne w obudowie z kołnierzem, skręcanej z płytą aluminiową 1) 6 mm 2) 8 mm 3) 10 mm 4) 12 mm 5) Łożysko EL 4 6) Łożysko EL 9 7) Łożysko ) Łożysko R 9 1) Pierścienie osadcze 2) Zróżnicowane średnice obudowy i wałka
