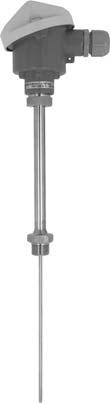

1 Krt ktlogow / Instrukcj obsługi TI 271T/31/pl/11.03 Termometr rezystncyjny omnigrd S TR 88 Rezystncyjny termometr szyjkowy Wymienny wkłd Przetwornik progrmowny z pomocą PC ( ma), HART lub PROFIBUS-PA Termometry rezystncyjne z serii TR 88 Omnigrd S są przeznczone do zstosowń w trudnych wrunkch procesowych w przemyśle chemicznym, gdzie występują wysokie ciśnieni, tempertury i przepływy o dużej szybkości. Termometr ten musi być stosowny z osłoną, którą nleży zmówić oddzielnie. Termometry TR 88 skłdją się z wkłdu pomirowego, szyjki przedłużjącej orz przyłącz osłony termometrycznej i główki umożliwijącej instlcję odpowiedniego przetwornik pomirowego. Dzięki modułowej konfigurcji termometr TR 88 może być stosowny we wszystkich procesch przemysłowych, w których występują wysokie obciążeni termiczne i mechniczne. Przetworniki 2-przewodowe progrmowne poprzez PC ( ma, również o podwyższonej dokłdności), HART i PROFIBUS-PA Czujnik pomirowy Pt100 o klsie dokłdności A (DIN EN 60751) lub 1/3 DIN B Czujniki Pt100 drutowe nwijne ( C) i cienkowrstwowe ( C) Podwójny czujnik Pt100 dl ukłdów wymgjących redundncji (opcj) Pojedynczy czujnik Pt100 z przyłączem 4-przewodowym, podwójny czujnik Pt100 z przyłączem 3-przewodowym Certyfikt ATEX II 1 lub 1/2 GD EEx i Certyfikt klibrcji EA Cechy i zlety Głębokość znurzeni zgodn z zmówieniem użytkownik Oddzieln szyjk przedłużjąc Główk ze stli kwsoodpornej, luminium lub tworzyw sztucznego o stopniu ochrony od IP65 do IP67 Wymienny wkłd pomirowy z izolcją minerlną o średnicy 3 lub 6 mm

2 omnigrd S TR 88 Zstosowni Przemysł chemiczny Energetyk Konstrukcj systemu pomirowego Zsd pomiru Elementem pomirowym rezystncyjnego czujnik tempertury (RTD) jest pltynowy rezystor termometryczny o wrtości rezystncji elektrycznej 100 Ω w temperturze 0 C (nzywny Pt100 zgodnie z normą DIN EN 60751). Rezystncj czujnik rośnie wrz ze wzrostem tempertury zgodnie z chrkterystyką zleżną od współczynnik temperturowego mteriłu rezystor. W termometrch przemysłowych zgodnych z normą DIN EN wrtość tego współczynnik wynosi α = 3.85*10-3 C -1 w zkresie od 0 do 100 C. Ukłd pomirowy Termometr Omnigrd S TR 88 skłd się z wkłdu pomirowego, szyjki przedłużjącej z przyłączem osłony termometrycznej orz główki przyłączeniowej z zinstlownym przetwornikiem pomirowym lub z listwą zciskową n bloku cermicznym umożliwijącą podłączenie elektryczne. Konstrukcj termometru jest zgodn z nstępującymi normmi: DIN (główk), (szyjk przedłużjąc) i (czujnik rezystncyjny). W połączeniu z odpowiednią osłoną termometryczną gwrntuje to jkość przyrządu spełnijącą wymogi większości typowych plikcji w procesch przemysłowych. Czujnik (wkłd) pomirowy posid docisk sprężynowy zpewnijący styk wkłdu z dolną częścią osłony termometrycznej w celu poprwieni przewodzeni ciepł. Czujnik rezystncyjny (Pt100) znjduje się w końcówce wkłdu pomirowego. Termometr TR 88 możn zmontowć w zbiorniku lub rurociągu obiektowym z użyciem przyłącz osłony termometrycznej, którą możn zmówić osobno. Budow elektryczn termometru jest zgodn z normą DIN EN Element pomirowy jest dostępny w dwóch wykonnich: jko rezystor cienkowrstwowy (TF) lub drutowy nwijny (WW); to drugie wykonnie chrkteryzuje większy zkres pomiru i dokłdności. Główk jest oferown w różnych wykonnich mteriłowych (tworzywo sztuczne, lkierowny stop luminium, stl kwsoodporn). Sposób jej połączeni z szyjką przedłużjącą i dłwikiem kblowym zpewni stopień ochrony co njmniej IP 65. TR88_G_gd_07_xx_01 Rys. 1: Termometr TR 88 z różnymi typmi główek przyłączeniowych Mteriły Szyjk przedłużjąc Stl k.o. 316Ti/ Osłon wkłdu Stl k.o. 316L/ Wg Od 1 do 2 kg (dl opcji stndrdowych). 2 Endress+Huser

3 omnigrd S TR 88 Przetworniki pomirowe Wymgny typ sygnłu wyjściowego możn uzyskć przez wybór odpowiedniego przetwornik główkowego. Endress+Huser oferuje 2-przewodowe przetworniki pomirowe njnowszej genercji (seri itemp ) przetwrzjące sygnł wejściowy n sygnł 4 20 ma, HART lubprofibus-pa. Wszystkie wersje przetworników możn łtwo progrmowć z pomocą komputer PC i oprogrmowni RedWin 2000 (dl przetworników z elektroniką 4 20 ma i HART ) lub oprogrmowni Commuwin II (dl przetworników z elektroniką PROFIBUS-PA ). Przetworniki w wersji HART mogą być również progrmowne przy użyciu komuniktor ręcznego DXR 275 (uniwerslny komuniktor HART ). Dostępny jest tkże przetwornik progrmowny (4 20 ma, TMT 180) w wersji o podwyższonej dokłdności. W przypdku przetworników PROFIBUS-PA zlecne jest stosownie złączy dedykownych dl sieci PROFIBUS. Stndrdowo dostrczne są złącz Weidmüller (Pg M12). Szczegółowe informcje n temt przetworników są dostępne w odpowiednich krtch ktlogowych (ptrz Dokumentcj uzupełnijąc n końcu niniejszej Krty ktlogowej). Jeśli nie zostnie zmontowny przetwornik główkowy, termometr możn podłączyć do przetwornik zdlnego (np. do przetwornik szynowego DIN) przy użyciu listwy zciskowej w główce. Dokłdność pomiru Wrunki prcy Tempertur otoczeni (główk bez zinstlownego przetwornik) główk metlow główk z tworzyw sztucznego Tempertur otoczeni (główk z zinstlownym przetwornikiem) Tempertur otoczeni (główk z wyświetlczem) Tempertur procesu Tk sm jk zkres pomirowy (ptrz poniżej) Mksymlne ciśnienie procesu i prędkość przepływu Zleżnie od typu używnej osłony termometrycznej Odporność n wstrząsy i wibrcje Zgodnie z DIN EN C C C C mks. 3 g / Hz Dokłdność Dopuszczln odchyłk rezystor cienkowrstwowego (TF) Kl. A 3σ = 0,15+0,0020It C 3σ = 0,30+0,0050ItI C Kl. 1/3 DIN B 3σ = 0,10+0,0017It C 3σ = 0,15+0,0020ItI / C 3σ = 0,30+0,0050ItI C (± 3σ = zkres obejmujący 99,7% odczytów, ( t = wrtość bezwzględn tempertury w C) Grfic_g_gd_05_en_01 Endress+Huser 3

4 omnigrd S TR 88 Dopuszczln odchyłk rezystor drutowego (WW) Kl. A 3σ = 0,15+0,0020ItI Kl. 1/3 DIN B 3σ = 0,10+0,0017It 3σ = 0,15+0,0020ItI C C / C Mksymlny błąd przetwornik Ptrz odpowiedni krt ktlogow (rozdził Dokumentcj uzupełnijąc ). Grfic_g_gd_05_en_14_A Mksymlny błąd wskźnik 0,1% m.w.z. + 1 cyfr (m.w.z. = mksymln wrtość zkresu) Konfigurcj 4-przewodow będąc stndrdowym ukłdem połączeń dl wkłdów pomirowych z pojedynczym czujnikiem Pt100, pozwl ogrniczyć liczne błędy dodtkowe (np. n skutek dużej głębokości znurzeniowej termometru lub długich przewodów pomirowych w konfigurcji bez przetwornik główkowego). W ogólności podłączenie 4-przewodowe zpewni wyższą dokłdność. W przypdku podłączeni 2-przewodowego stosownego w wykonniu wkłdu iskrobezpiecznego z dopuszczeniem ATEX może występowć dodtkowy błąd powodowny rezystncją miedzinych żył przewodu w izolcji minerlnej. Rezystncj t sumuje się z rezystncją czujnik Pt100. Wrtość tego błędu wzrst wrz z długością wkłdu. Zkres pomirowy Typ cienkowrstwowy (TF) C Typ drutowy nwijny (WW) C Czs odpowiedzi Próby wykonne tylko dl wkłdu w wodzie o przepływie 4 m/s (zgodnie z DIN EN 60751; skok temp. od 23 do 33 C): Średnic osłony Typ Pt100 Czs odpowiedzi 3 mm TF / WW 6 mm TF / WW t50 = 2 s t90 = 5 s t50 = 3,5 s t90 = 8 s Izolcj Rezystncj izolcji między zciskmi i osłoną czujnik powyżej 100 MΩ w 25 C (zgodnie z DIN EN 60751, npięcie probiercze 250 V) powyżej 10 MΩ w 300 C Smongrzewnie Pomijlne w przypdku stosowni przetworników E+H itemp. 4 Endress+Huser

5 omnigrd S TR 88 Montż Termometry Omnigrd S TR 88 możn montowć w osłonch termometrycznych zinstlownych wrurociągch, zbiornikch i innych elementch instlcji zgodnie z wymogmi plikcji. W przypdku stosowni elementów z testem ATEX (przetwornik, wkłd pomirowy) nleży zpoznć się z dokumentcją Ex (ptrz Dokumentcj uzupełnijąc n końcu niniejszej Krty). Głębokość znurzeni termometru może mieć wpływ n dokłdność pomiru. Gdy głębokość jest zbyt mł, przyczyną błędu pomiru może być niższ tempertur medium przy ścinie zbiornik lub rurociągu orz wymin ciepł przez osłonę czujnik. W przypdku gdy różnic tempertur procesu i otoczeni jest znczn, wpływ tego błędu nie może być pomijny. Aby wyeliminowć to źródło błędów, średnic osłony termometrycznej powinn być mł, ntomist głębokość znurzeni (L) powinn w mirę możliwości wynosić co njmniej 100 mm. W rurch o młych przekrojch końcówk termometru powinn sięgć do osi rurociągu lub, jeśli to możliwe, nieco niżej (ptrz rys. 2A-2B). Izolcj zewnętrznej części czujnik redukuje efekt płytkiego znurzeni. Innym rozwiązniem może być montż w pozycji nchylonej (ptrz rys. 2C.2D). L L TR88_g_id_07_XX_01 Rys. 2: Przykłdy montżu Ze względu n korozję brdzo wżny jest dobór mteriłu osłony termometrycznej. Endress+Huser oferuje szereg osłon odpowiednich do różnych zstosowń. W celu uzyskni dodtkowych informcji n temt plikcji specjlnych prosimy o kontkt z odpowiednim oddziłem E+H. Gdy czujnik zostł zdemontowny n elementy skłdowe, podczs ich ponownego montżu nleży przestrzegć podnych momentów siły. Pozwoli to zpewnić określony stopień ochrony IP główki. W środowiskch o wysokiej wilgotności i niskiej temperturze procesu zlecne jest użycie główki z tworzyw sztucznego (np. model TA20B) w celu uniknięci problemów z kondenscją. Przy zncznych wibrcjch korzystniejszym rozwiązniem może być czujnik cienkowrstwowy (TF), le jego zchownie zleży od ntężeni, kierunku i dominującej częstotliwości wibrcji. Drutowe nwijne (WW) czujniki Pt100 oprócz szerszego zkresu i wyższej dokłdności, zpewniją również lepszą stbilność długoterminową. N żądnie dził obsługi klient E+H może obliczyć odporność osłony termometrycznej n określone wrunki prcy (ciśnienie, tempertur, prędkość przepływu medium) z uwzględnieniem nprężeń i wibrcji powodownych przez przepływ medium. Endress+Huser 5

6 omnigrd S TR 88 Elementy ukłdu pomirowego Główk przyłączeniow Główk zwierjąc listwę zciskową lub przetwornik pomirowy jest dostępn w różnych wykonnich konstrukcyjnych i mteriłowych (tworzywo sztuczne, lkierowny stop luminium lub stl kwsoodporn). Sposób połączeni z pozostłą częścią czujnik orz dłwikiem w wejściu kblowym zpewni stopień ochrony nie mniejszy niż IP 65 (ptrz tkże rys. 3). Wszystkie dostępne główki posidją budowę wewnętrzną zgodną z normą DIN (Form B) orz przyłącze termometru M24x1,5. Model TA20A to podstwow główk luminiow E+H dl czujników tempertury. Jest on dostrczn w firmowych kolorch E+H bez dopłty. Główk TA20B z czrnego polimidu jest określn w brnży pomirów tempertury skrótem BBK. Główk TA21E jest wyposżon w nkręcną pokrywę przymocowną do korpusu główki z pomocą łńcuch. Aluminiow główk typu TA20D (nzywn również BUZH) może zwierć jednocześnie listwę zciskową i przetwornik lbo dw przetworniki. Wersj z podwójnym przetwornikiem jest zmwin przez wybór opcji przewody do podłączeni przetwornik w strukturze kodu zmówieniowego termometru orz dwóch przetworników w oddzielnym kodzie zmówieniowym przetwornik (THT1, ptrz Kod zmówieniowy przetwornik n końcu niniejszej Krty ktlogowej). TA20J jest główkąą ze stli kwsoodpornej stosowną również w innych przyrządch produkcji E+H. Dostępn jest wersj z wyświetlczem LCD (4-cyfrowym), który współprcuje z przetwornikmi ma. Wersj TA20R jest stndrdowo zlecn przez E+H do zstosowń w plikcjch higienicznych. Wersj TA20W (typu BUS) to okrągł niebiesko-szr główk z luminium, z zciskiem do zmknięci pokrywy. Dłwik kblowy M20x1,5 dostrczny z główkąą jest przeznczony dl przewodów o średnicy od 5 do 9 mm. Typ główki IP Typ główki IP Typ główki IP Typ główki IP TA20A TA20A_g_dd_00_xx_01 TA20B 65 TA20R TA20B_g_dd_00_xx_01 79 Ø55 TA20R_g_dd_00_xx_01 TA20W TA20W_g_dd_00_xx_01 TA20J TA20J_g_dd_00_xx_01 TA20J (wskźnik) TA20J_g_dd_00_xx_02 TA20D 66 TA21E TA20D_g_dd_00_xx_01 95 Ø 80 TA21E_g_dd_00_xx_01 Rys. 3: Główki orz ich stopnie ochrony IP Przetwornik główkowy Dostępne przetworniki do montżu w główce (ptrz również rozdził Przetworniki pomirowe ): TMT 180 PCP 4 20 ma TMT 181 PCP 4 20 ma TMT 182 Smrt HART TMT 184 PROFIBUS-PA TMT 180 i TMT 181 są przetwornikmi progrmownymi z pomocą komputer PC (ptrz rys. 4). TMT 180 jest dostępny również w wersji o podwyższonej dokłdności (0,1 C zmist 0,2 C) w zkresie tempertur C orz w wersji z ustwionym n stłe zkresem pomirowym (zdefiniownym przez użytkownik w strukturze kodu zmówieniowego). Przetwornik TMT 182 jest wyposżony w wyjście 4 20 ma z nłożonym sygnłem HART. W przypdku TMT 184 (ptrz rys. 5) z interfejsem PROFIBUS-PA dres sieciowy możn ustwić progrmowo lub z pomocą mikroprzełączników n przyrządzie. Użytkownik może zdefiniowć wymgną konfigurcję w zmówieniu. 6 Endress+Huser

7 omnigrd S TR 88 Ø33 Ø44 1 Ø Ø 6.5 Ø Ø TMT181_g_gd_06_IT_02 Rys. 4: TMT Ø33 Ø44 1 Ø Ø Ø 6.5 Ø TMT184_g_gd_06_IT_01 Rys. 5: TMT 184 Szyjk przedłużjąc Szyjk jest częścią termometru pomiędzy przyłączem technologicznym i główką przyłączeniową. M on postć tulei o średnicy 11 mm ze stli k.o. SS 316L/ (rys. 6) i jest dostępn w nstępujących długościch stndrdowych (E): 80 mm 100 mm 155 mm (używn dl osłon termometrycznych o długości L = 110 mm wg DIN Form 4) 165 mm (używn dl osłon termometrycznych o innych długościch wg DIN Form 4) 200 mm Inne długości są dostępne n indywidulne zmówienie. Przyłącze w górnej części szyjki umożliwi obrcnie główki. Wykres przedstwiony n rys. 7 przedstwi wpływ długości szyjki n temperturę główki. Tempertur t nie może przekrczć wrtości grnicznych zdefiniownych w rozdzile Wrunki prcy. SW.24 M24x1.5 5 Ø22 E Ø11 Ø11 Ø11 Ø G½ SW. 27 ½ NPT SW M14x1.5 SW M18x1.5 SW.24 TR88nk_G_dd_15_xx_01 Rys. 6: Szyjk przedłużjąc w różnych wersjch Endress+Huser 7

8 omnigrd S TR 88 C Hed heting Process temperture Neck extension length mm 570 C 400 C 220 C Grfic_g_gd_05_en_12 Rys. 7: Wykres przedstwijący ngrzewnie główki n skutek tempertury procesu Przyłącze osłony termometrycznej Sensor Dostępne w wersjch stndrdowych: M14 x 1,5 (dl osłon termometrycznych zgodnych z DIN Form 4/4F o średnicy 18 mm) M18 x 1,5 (dl osłon termometrycznych zgodnych z DIN Form 4/4F o średnicy 24 mm) G B ISO NPT ANSI B2.1 Inne wersje przyłączy są dostępne n indywidulne zmówienie. N rys. 6 przedstwiono podstwowe wymiry dostępnych przyłączy gwintownych (ptrz rozdził Kod zmówieniowy n końcu niniejszej Krty ktlogowej). W termometrze TR 88 sensor pomirowy skłd się z wkłdu z izolcją minerlną (MgO) umieszczonego w osłonie termometrycznej. Wkłdy są dostępne w stndrdowych długościch zgodnych z normą DIN orz powszechnie stosownych wymirch; możliwe jest również zmówienie wkłdu o specjlnej długości z określonego zkresu (Ptrz Kod zmówieniowy n końcu Krty ktlogowej). Głębokość znurzeni (ML) musi zostć wybrn zgodnie z cłkowitą długością osłony termometrycznej (A) i jej typem; ptrz poniższ tbel (dotyczy podstwy osłony termometrycznej o stndrdowej grubości): Typ osłony termometrycznej ML Typ osłony termometrycznej ML Typ osłony termometrycznej ML TA 535 ML = A TW 15 ML = A (L) TA 570 ML = A - 3 TA 540 ML = A - 2 TA 560 ML = A - 3 TA 571 ML = A - 3 TA 550 ML = A - 3 TA 562 ML = A - 3 TA 572 ML = A - 3 TA 555 ML = A - 2 TA 565 ML = A - 3 TA 575 ML = A - 3 TA 557 ML = A - 2 TA 566 ML = A - 3 TA 576 ML = A - 2 W przypdku osłon o niestndrdowej grubości podstwy (D) nleży użyć nstępującego wzoru: ML = A - D + 3. Długość zmiennego wkłdu pomirowego (IL) musi zostć określon n podstwie wzoru: IL = ML + E Endress+Huser

9 6 3 omnigrd S TR Red Red White White 5 4 Ø42 Ø44 Ø33 Ø33 75 A NPT ML E 10 GAS M4x1 M4x1 Ø6 10 Ø33 Ø42 Ø6 Ø3 TTR88_g_dd_07_en_01 Rys. 8: Elementy funkcjonlne termometru Pomimo że dostępne wkłdy pomirowe z pojedynczym czujnikiem Pt100 są zwsze wykonne w technice 4-przewodowej, możliwe jest również 3-przewodowe podłączenie czujnik poprzez niepodłączenie dowolnego zcisku. Dwuprzewodow konfigurcj wkłdu z podwójnym czujnikiem Pt100 (Kls B) jest dostępn tylko w przypdku wersji z dopuszczeniem ATEX. Wybór stndrdowych wymirów (szyjk przedłużjąc i głębokość znurzeni) pozwl n stosownie wkłdu w różnych wersjch termometrów orz gwrntuje krótki czs dostwy, eliminując konieczność przechowywni w mgzynie wielu części zmiennych. MORSET_G_GD_07_en_01 Rys. 9: Stndrdowe schemty podłączeń (listw zciskow n bloku cermicznym) Endress+Huser 9

10 omnigrd S TR 88 Certyfikty i dopuszczeni Dopuszczenie Ex Dyrektyw ciśnieniow PED Certyfikt mteriłowy Świdectwo kontroli i klibrcj Certyfikt ATEX KEMA 01 ATEX1169 X (1 GD lub 1/2 GD IIC EEx i T6...T1 T C). Wytyczne dyrektywy dotyczącej urządzeń ciśnieniowych (97/23/CE) są spełnione. Poniewż tego typu przyrządy nie podlegją postnowieniom prgrfu 2.1, rtykuł 1, termometry TR 88 do zstosowń ogólnych nie wymgją uzyskni znku CE. Certyfikty mteriłowe są dostępne n żądnie. Wyniki bdń i klibrcji dokumentuje Świdectwo kontroli zwierjące deklrcję zgodności podstwowych prmetrów z normą DIN EN Klibrcj fbryczn jest wykonywn w lbortorium E+H kredytownym przez EA (Europen Acredittion) według wewnętrznej procedury fbrycznej. N żądnie możliwe jest wykonnie klibrcji według procedury EA (klibrcj SIT). Klibrcji podleg wkłd pomirowy termometru. Informcje uzupełnijące Konserwcj Czs dostwy Termometry Omnigrd S nie wymgją specjlnej konserwcji. Informcje dotyczące wersji z dopuszczeniem ATEX (przetwornik, wkłd pomirowy) znjdują się wodrębnej dokumentcji (ptrz Dokumentcj uzupełnijąc n końcu Krty ktlogowej). W przypdku młych zmówień (ok. 10 sztuk) orz stndrdowych opcji czs dostwy wynosi od 5 do 15 dni w zleżności od wymgnej konfigurcji. 10 Endress+Huser

11 omnigrd S TR 88 Informcje dotyczące zmwini Struktur kodu zmówieniowego TR88- Certyfikt (Ex) A Wersj do prcy w strefie niezgrożonej wybuchem B Certyfikt ATEX II 1 GD EEx i IIC E Certyfikt ATEX II 1/2 GD EEx i IIC Mterił główki, wprowdzenie przewodu, stopień ochrony A TA20A luminium, dłwik M20x1,5, IP66/IP67 4 TA20A luminium, złącze PROFIBUS, IP66 2 TA20A luminium, gwint 1/2 NPT, IP66/IP67 7 TA20B czrny polimid, dłwik M20x1,5, IP65 E TA21E luminium, pokryw nkręcn, dłwik M20x1,5, IP65 6 TA20D luminium, wysok pokryw, dłwik M20x1,5, IP66 5 TA20D luminium, wysok pokryw, złącze PROFIBUS, IP66 8 TA20D luminium, wysok pokryw, gwint 1/2 NPT, IP66 J TA20J stl k.o. 316L, dłwik M20x1,5, IP66/IP67 K TA20J stl k.o. 316L, wskźnik, M20x1,5, IP66/IP67 M TA20J stl k.o. 316L, złącze PROFIBUS, IP66 R TA20R stl k.o. 316L, pokryw nkręcn, dłwik M20x1,5, IP66/IP67 S TA20R stl k.o. 316L, pokryw nkręcn, złącze PROFIBUS, IP66 W TA20W luminium, okrągł pokryw, zcisk, dłwik M20x1,5, IP66 Y Wykonnie specjlne Długość szyjki przedłużjącej E ( mm); mterił stl k.o. 316L/ mm, przedłużenie E mm, przedłużenie E mm, przedłużenie E (DIN43772 tylko ML=110) mm, przedłużenie E (DIN43772) mm, przedłużenie E 8... mm, przedłużenie E wg zmówieni 9... mm, specjlne przedłużenie E Przyłącze osłony termometrycznej A M14x1,5 DIN B M18x1,5 DIN C G1/2 B ISO E 1/2 NPT ANSI B2.1 Y Wykonnie specjlne Średnic i mterił szyjki przedłużjącej E 1 D1=11 mm, stl k.o. 316Ti/ Wykonnie specjlne Długość wkłdu ML ( mm) A 110 mm Długość wkłdu ML B 140 mm Długość wkłdu ML C 170 mm Długość wkłdu ML D 200 mm Długość wkłdu ML E 260 mm Długość wkłdu ML F 410 mm Długość wkłdu ML X... mm Długość ML wg zmówieni Y... mm Specjln długość ML Średnic wkłdu 1 Średnic 3 mm, stl k.o. 316L/ Średnic 6 mm, stl k.o. 316L/ Typ zcisków lub wbudowny przetwornik F Przewody do podłączeni przetwornik C Listw zciskow n bloku cermicznym 2 TMT180-A22, stły zkres, od... do... C, dokł. 0,2 K, zkres C 3 TMT180-A11, stły zkres, od... do... C, dokł. 0,1 K, zkres C 4 TMT180-A11, konfig. od... do... C, dokł. 0,2 K, zkres C 5 TMT180-A12, konfig. od... do... C, dokł. 0,1 K, zkres C P TMT181-A seprcj glw., progrm. z PC, 2-przew., konfigurowny od...do... C Q TMT181-B seprcj glw., ATEX, progrm. z PC, 2-przew., konfigurowny od...do... C T TMT182-B, HART, ATEX, 2-przew, seprcj glw., konfigurowny od...do... C S TMT184-A, PROFIBUS-PA, 2-przewodowy, konfigurowny od...do... C V TMT184-B, PROFIBUS-PA, ATEX, 2-przew., konfigurowny od...do... C Endress+Huser 11

12 omnigrd S TR 88 Typ czujnik RTD, zkres temp., schemt podłączeń 3 1 Pt100, TF Kls A, -50/400 C 4-przew. 7 1 Pt100, TF Kls 1/3 DIN B -50/400 C 4-przew. B 2 Pt100, WW Kls A, -200/600 C 3-przew. C 1 Pt100, WW Kls A, -200/600 C 4-przew. D 2 Pt100, WW Kls B, -200/600 C 2-przew. F 2 Pt100, WW Kls 1/3 DIN B -200/600 C 3-przew. G 1 Pt100, WW Kls 1/3 DIN B -200/600 C 4-przew. Y Wykonnie specjlne Certyfikt mteriłowy 0 Bez certyfiktu 9 Wykonnie specjlne Test i klibrcj wkłdu pomirowego 0 Bez testu i klibrcji 1 Świdectwo kontroli wkłdu pomirowego 2 Świdectwo kontroli w pętli A Klibrcj fbryczn, 1 x Pt100, C B Klibrcj fbryczn, 1 x Pt100, w pętli, C C Klibrcj fbryczn, 2 x Pt100, C E Klibrcj fbryczn, 1 x Pt100, C F Klibrcj fbryczn, 1 x Pt100, w pętli, C G Klibrcj fbryczn, 2 x Pt100, C Opcje dodtkowe 0 Bez opcji dodtkowych 9 Wykonnie specjlne Etykiet 0 Oznczenie zgodne ze specyfikcją użytkownik TR88- Kompletny kod zmówieniowy 12 Endress+Huser

13 omnigrd S TR 88 Struktur kodu zmówieniowego THT1 THT1- Typ i wersj przetwornik główkowego A11 TMT180-A11, konfigurowny od... do... C, dokł. 0,2 K, zkres C A12 TMT180-A12, konfigurowny od... do... C, dokł. 0,1 K, zkres C A13 TMT180-A21AA stły zkres, dokł. 0,2 K, zkres C A14 TMT180-A21AB stły zkres, dokł. 0,2 K, zkres C A15 TMT180-A21AC stły zkres, dokł. 0,2 K, zkres C A16 TMT180-A21AD stły zkres, dokł. 0,2 K, zkres C A17 TMT180-A22AA stły zkres, dokł. 0,1 K, zkres C A18 TMT180-A22AB stły zkres, dokł. 0,1 K, zkres C A19 TMT180-A22AC stły zkres, dokł. 0,1 K, zkres C A20 TMT180-A22AD stły zkres, dokł. 0,1 K, zkres C F11 TMT181-A progrmowny z PC, 2-przew., konfigurowny od...do... C F21 TMT181-B progrmowny z PC, ATEX, 2-przew., seprcj glw., konfigurowny od...do... C F22 TMT181-C progrm. z PC, FM IS, 2-przew., konfigurowny od...do... C F23 TMT181-D progrmowny z PC, CSA, 2-przew., seprcj glw., konfigurowny od...do... C L11 TMT182-A HART, 2-przew., seprcj glw., konfigurowny od...do... C L21 TMT182-B HART, ATEX, 2-przew., seprcj glw., konfigurowny od...do... C L22 TMT182-C HART FM IS, 2-przew., seprcj glw., konfigurowny od...do... C L23 TMT182-D HART CSA, 2-przew., seprcj glw., konfigurowny od...do... C K11 TMT184-A PROFIBUS-PA, 2-przew., konfigurowny od...do... C K21 TMT184-B PROFIBUS-PA, ATEX, 2-przew., konfigurowny od...do... C K23 TMT184-C PROFIBUS-PA FM IS, 2-przew., konfigurowny od...do... C K24 TMT184-D PROFIBUS-PA CSA, 2-przew., konfigurowny od...do... C YYY Wykonnie specjlne Aplikcj i usługi 1 Montż w punkcie pomirowym 9 Wykonnie specjlne Kompletny kod zmówieniowy Endress+Huser 13
