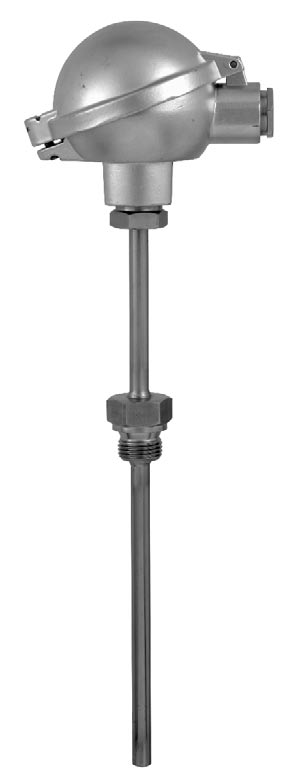

Termometr rezystancyjny z przyłączem gwintowym Model TR201 z osłoną termometryczną

Transkrypt

1 Elektryczny Pomiar Temperatury Termometr rezystancyjny z przyłączem gwintowym Model TR201 z osłoną termometryczną Karta katalogowa WIKA TE Zastosowanie Maszyny, urządzenia i zbiorniki Inżynieria energetyki i stacje zasilania Przemysł chemiczny Przemysł spożywczy Przemysł grzewczy, klimatyzacja i wentylacja Cechy szczególne Zakres zastosowania od -200 C do +600 C Ze zintegrowaną osłoną termometryczną Wymienny wkład pomiarowy Wersja iskrobezpieczna (ATEX) Opis Termometry rezystancyjne tej serii są przeznaczone do bezpośredniego montażu w przyłącze procesowe, głównie w zbiornikach i rurociągach. Te termometry rezystancyjne są przeznaczone dla mediów gazowych i ciekłych oraz pod umiarkowane obciążenia mechaniczne i dla normalnej agresywności chemicznej. Osłona termometryczna wykonana ze stali nierdzewnej jest w całości spawana i mocowana do głowicy przyłączeniowej. Wymienny wkład pomiarowy może być wymontowany bez demontażu całej sondy ze złącza. Umożliwia to kontrolę i wymianę bez zatrzymywania instalacji w sytuacji, gdy konieczne są czynności serwisowe. Wybór długości normalnej lub standardowej powoduje skrócenie czasu dostawy i obniżenie kosztów składowania ze względu na łatwą dostępność wkładów zapasowych o długościach standardowych. Długość części zanurzeniowej, przyłącze procesowe, konstrukcja osłony termometrycznej, przyłącze do głowicy jak również typ sensora oraz klasa dokładności mogą być dobrane indywidualnie do specyficznych zastosowań. Termometr rezystancyjny z przyłączem gwintowym i z osłoną termometryczną, model TR201 Do zastosowań w obszarach niebezpiecznych dostępne są modele samoistnie bezpieczne. Modele serii TR201 posiadają certyfikat iskrobezpieczeństwa zgodnie z dyrektywą 94/9/EG (ATEX). Dostępne są również deklaracje producenta zgodnie z normą EN Opcjonalny montaż analogowych i cyfrowych przetworników na pokrywie głowicy modelu TR201. Strona 1 z 8 Sensor kablowy model TR002 patrz karta katalogowa TE Termometr rezystancyjny do montażu w osłonie termometrycznej model TR200 patrz karta katalogowa TE Termometr rezystancyjny z kołnierzem model TR401 patrz karta katalogowa TE 60.25

2 Sensor Sensor znajduję się w wymmiennym wkładzie pomiarowym który jest utrzymywany przez sprężynę. Sposób przyłączenie sensora 2 - przewodowy 3 - przewodowy 4 - przewodowy Przy połączeniu 2 - przewodowym, wewnętrzna rezystancja przewodu daje efekt błędu pomiarowego. Błąd graniczny sensora Klasa B wg DIN EN Klasa A wg DIN EN (-50 C C) A DIN B w 0 C Temperatura Podstawowa Błąd graniczny DIN EN (ITS 90) wartość Klasa A Klasa B C Ω C Ω C Ω ,52 ± 0,55 ± 0,24 ± 1,3 ± 0, ,26 ± 0,35 ± 0,14 ± 0,8 ± 0, ,31 ± 0,25 ± 0,10 ± 0,55 ± 0, ± 0,15 ± 0,06 ± 0,3 ± 0, ,40 ± 0,25 ± 0,10 ± 0,55 ± 0, ,51 ± 0,35 ± 0,13 ± 0,8 ± 0, ,86 ± 0,55 ± 0,2 ± 1,3 ± 0, ,05 ± 0,75 ± 0,27 ± 1,8 ± 0, ,09 ± 0,95 ± 0,33 ± 2,3 ± 0, ,98 ± 1,15 ± 0,38 ± 2,8 ± 0, ,71 ± 1,35 ± 0,43 ± 3,3 ± 1,06 Kombinacja 2 - przewodowa nie ma sensu w klasie A i A DIN B ponieważ rezystancja przewodu czujnika mieści się poza skalą dokładności sensora. Podstawowe wartości i błędy graniczne Podstawowe wartości i błędy graniczne platynowych rezystorów pomiarowych przedstawione są w DIN EN Wartość nominalna czujników Pt 100 wynosi 100 Ω przy 0 C. Współczynnik temperatury α można prosto określić jako znajdujący się w zakresie od 0 o C do 100 o C przy: α = C -1 Zależność między temperaturą i opornością elektryczną opisana jest za pomocą wielomianów przedstawionych w DIN EN Ponadto, norma ta przedstawia podstawowe wartości w krokach C. Błąd w C 3,5 C 3,0 2,5 2,0 1,5 1,0 Klasa B w C Klasa B w Ω Klasa A w C Klasa A w Ω 1,75 Ω 1,5 1,25 1,0 0,75 0,5 Błąd w Ω Klasa Błąd graniczny w C 0,5 0,25 A 0,15 + 0,002 t 1) B 0,3 + 0,005 t 1) I t I oznacza wartość temperatury w C bez uwzględnienia znaku C 600 Temperatura w C Części TR201 Gwinty cylindryczne i stożkowe patrz strona 4. Legenda: Główka przyłączeniowa Szyjka Przyłącz procesowe Wkład pomiarowy Przetwornik (opcjonalnie) Osłona termometryczna NL Długość nominalna l5 Długość wkładu wymiennego U1 Długość zanurzeniowa F1 Ø osłony termometrycznej MH Długość szyjki M Długość przedłużeniowa szyjki Strona 2 z 8

3 Główki przyłączeniowe BS BSZ BSZ-H BSS BSS-H BVA BSZ-K BSZ-HK Typ Materiał Wejście kabla Stopień ochrony Pokrywa Wykończenie obudowy powierzchni BS aluminium M20 x 1,5 IP65 pokrywa z dwoma wkrętami srebne, malowane BSZ aluminium M20 x 1,5 IP65 pokrywa uchylna ze śrubą srebne, malowane BSZ-K plastik M20 x 1,5 IP65 pokrywa uchylna ze śrubą naturalne BSZ-H aluminium M20 x 1,5 IP65 pokrywa uchylna ze śrubą srebne, malowane BSZ-HK plastik M20 x 1,5 IP65 pokrywa uchylna ze śrubą naturalne BSS aluminium M20 x 1,5 IP65 pokrywa uchylna z zatrzaskiem srebne, malowane BSS-H aluminium M20 x 1,5 IP65 pokrywa uchylna z zatrzaskiem srebne, malowane BVA stal CrNi M20 x 1,5 IP65 pokrywa przykręcana naturalne Główka przyłączeniowa z cyfrowym wyświetlaczem (opcjonalnie) Ten termometr może być opcjonalnie stosowany z cyfrowym wyświetlaczem DIH 10. Zastosowana główka przyłączeniowa jest podobna do główki BSZ-H. Do pomiaru jest wymagany przetwornik temperatury ma montowany na wkładzie pomiarowym. Zakres pomiarowy wyświetlacza jest skonfigurowany identycznie jak w przetworniku temperatury. Dostępna jest również wersja iskrobezpieczna EEx (i). Główka przyłączeniowa z cyfowym wyświetlaczem, model DIH10 Przetwornik temperatury (opcjonalnie) Możliwy montaż przetworników temperatury: montaż na wkładzie pomiarowym montaż na pokrywie główki montaż niemożliwy Montaż dwóch przetworników na zapytanie. Główka Przetwornik przyłączeniowa T12 T19 T24 T31 T32 T42 T5350 BS BSZ / BSZ-K BSZ-H / BSZ-HK BSS BSS-H BVA Model Opis Ochrona Karta katalogowa przeciwwybuchowa T19 analogowy przetwornik, ustalony zakres bez TE T24 analogowy przetwornik, konfigurowalny przez PC opcjonalnie TE T31 analogowy przetwornik, ustalony zakres opcjonalnie TE T12 cyfrowy przetwornik, konfigurowalny przez PC opcjonalnie TE T32 cyfrowy przetwornik, protokół HART opcjonalnie TE T42 cyfrowy przetwornik, PROFIBUS PA opcjonalnie TE T5350 cyfrowy przetwornik, FOUNDATION Fieldbus i PROFIBUS PA standardowo TE Strona 3 z 8

4 Osłona termometryczna Konstrukcja osłony termometrycznej Osłony termometryczne są wykonane z wyciągniętej rury z zaspawanym dnem przykręconej do główki przyłączeniowej. Wejście kabla do główki przyłączeniowej może być wyrównane. Przyłącze procesowe jest spawane do osłony termometrycznej w farbryce wg danych technicznych klienta. Określają one również długość części zanurzeniowej. Preferowane będą, odpowiednio, zakresy standardowych nominalnych długości. Konstrukcje wg DIN jak również specjalne projekty (na przykład, z osłoną termometryczną o zmiennym przekroju, wzmocnioną tuleją przedłużającą itp.) są dostępne w wykonaniu ze stali nierdzewnej lub na zapytanie ze specjalnych materiałów. Przyłącze procesowe Legenda: Forma 2G wg DIN Forma 3G wg DIN Forma WS Wymiary w mm Kontrukcja w DIN Forma Długość Przyłącze Ø zew. osłony Ø zew. osłony Ø wew. osłony Dł. szyjki zanurzeniowa procesowe F1 na stożku F3 na stożku d1 MH Forma 2G 160 G ½ B, G 1 B 9, 11, 12, Forma 2G 250 G ½ B, G 1 B 9, 11, 12, Forma 2G 400 G ½ B, G 1 B 9, 11, 12, Forma 3G 160 G ½ B, G 1 B , ,1 / - 0, Forma 3G 220 G ½ B, G 1 B , ,1 / - 0, Forma 3G 280 G ½ B, G 1 B , ,1 / - 0, Forma 3G 160 G ½ B, G 1 B , ,1 / - 0, Forma 3G 220 G ½ B, G 1 B , ,1 / - 0, Forma 3G 280 G ½ B, G 1 B , ,1 / - 0, Wyżej wyminione wykonania są możliwe z przyłączem procesowym 1/2 NPT, ale nie odpowiada normie DIN Konstrukcja bez normy Forma Długość Przyłącze Ø zew. Ø zew. osłony Ø wew. osłony Dł. szyjki zanurzeniowa procesowe osłony F1 na stożku F3 na stożku d1 MH Forma WS 160 G ½ B, G 1 B, ½ NPT 9, 11, ,5 130 Forma WS 220 G ½ B, G 1 B, ½ NPT 9, 11, ,5 130 Forma WS 250 G ½ B, G 1 B, ½ NPT 9, 11, ,5 130 Forma WS 280 G ½ B, G 1 B, ½ NPT 9, 11, ,5 130 Forma WS 400 G ½ B, G 1 B, ½ NPT 9, 11, ,5 130 Przyłącze procesowe Konstrukcja: Gwint zewnętrzny, spawany do osłony termometryczej Złącze zaciskowe, tylko z osłoną termometryczną o Ø 12 mm (złącza zaciskowe umożliwiają proste dostosowanie do wymaganej długości części zanurzeniowej w punkcje montażu. Po zaciśnięcu złącze zaciskowe nie może być przesuwane po osłonie termometrycznej.) Nakrętka Strona 4 z 8

5 Gwint zewnętrzny spawany Złącze zaciskowe regulowane Nakrętka Legenda: Gwinty cylindryczne: U1 Długość części zanurzanej E Gwint Gwiny stożkowe: U2 Długość części zanurzanej U1 Długość końcówki czujnka do końca gwintu U Długość końcówki czujnka do początku gwintu E Gwint K1 Długość gwintu KE Długość wkręcania ręcznego - z 1/2 NPT ok. 8,1 mm Przyłącze Ø osłony termometrycznej 9 mm 11 mm 12 mm 14 mm Gwint zewnętrzny G ½ B G ½ B G ½ B G ½ B - G 1 B G 1 B G 1 B ½ NPT ½ NPT ½ NPT ½ NPT Złącze zaciskowe - - G ½ B ½ NPT - Nakrętka G ½ B G ½ B G ½ B G ½ B Wkład pomiarowy Wkład pomiarowy jest wykonany jako odporny na wibracje w konstrukcji osłoniętych przewodów (MI- kabel). Możliwość montażu za pomocą wkrętów dociskowych pozwala osiągnąć styk końca czujnika z dnem osłony termometryczej. Standardowy materiał wykonania osłony wkładu pomiarowego to stal CrNi. Inne materiały na zapytanie. Średnica wkładu pomiarowego powinna być o ok. 1 mm mniejsza niż średnica wewnętrzna osłony termometrycznej. Przestrzeń większa niż 0,5 mm pomiędzy osłoną termometryczną a czujnikiem wprowadza negatywny efekt przepływu ciepła, a tym samym wydłuża czas pomiaru. Standardowe długości wkładu pomiarowego Ø wkładu pomiarowego w mm Standard długość wkładu pomiarowego w mm W tableli podane są standardowe długości czujnków. Inne długości też są możliwe. Możliwe kombinacje średnicy czujnika, liczby sensorów i sposobu połączenia sensorów Ø czujnika w mm Sensor / połączenie sensora 1 x Pt100 Sensor / połączenie sensora2 x Pt100 2 przewodowy 3 przewodowy 4 przewodowy 2 przewodowy 3 przewodowy 4 przewodowy 3 x x x x x - 6 x x x x x x 8 x x x x x x Ochrona przeciwwybuchowa (opcjonalnie) Termometry rezystancyjne TR201 są dostępne z certyfikatem iskrobezpieczeństwa oraz z ceryfikatem zgodności (TÜV 02 ATEX 1793 X). Urządzenia te zgodne są z normią 94/9/EG (ATEX), EEx-i dla gazu i pyłów. Dostępna jest również deklaracja producenta wg EN dołączona instrukcja obsługi lub certyfikat sprawdzenia. Wbudowane przetworniki temperatury posiadają osobne ceryfikaty zgodności. Dopuszczalne zakresy temperatury otoczenia wbudowanch przetworników są dostępne w odpowiednich zatwierdzeniach dla przetworników. Klasyfikacja / dopasowanie urządzeń (dopuszczalna moc P max., minimalna długość szyjki i dopuszczalna temperatura otoczenia) do odpowiednich kategorii do których może być Strona 5 z 8

6 Przyłącza elektryczne 1 x Pt 100, 2 - przewodowy 1 x Pt 100, 3 - przewodowy 1 x Pt 100, 4 - przewodowy x Pt 100, 2 - przewodowy 2 x Pt 100, 3 - przewodowe 2 x Pt 100, 4 - przewodowy Strona 6 z 8

7 Dane do zamówienia Nr pola Kod Właściwości Ochrona przeciwwybuchowa Z bez Y wg normy 94/9/EG (ATEX) EEx-i G dla gazów 1) 1 H wg normy 94/9/EG (ATEX) EEx-i GD dla gazów i pyłów 1) Typ i ilość sensorów 1 1 x Pt100 zakres zastosowania -50 C C 2 2 x Pt100 zakres zastosowania -50 C C 2) R 1 x Pt100 zakres zastosowania -50 C C S 2 x Pt100 zakres zastosowania -50 C C 2) 5 1 x Pt100 zakres zastosowania -200 C C 6 2 x Pt100 zakres zastosowania -200 C C 2) 3 1 x Pt100 zakres zastosowania -200 C C 4 2 x Pt100 zakres zastosowania -200 C C 2) 2? Inne Proszę podać dodatkowy tekst Sposób przyłączenie sensora przewodowe przewodowe przewodowe Błąd graniczny sensora B Klasa B wg DIN EN A Klasa B wg DIN EN (-50 C C) Nie dla sensorów 2 - przewodowych C 1/3 DIN B w 0 C Nie dla sensorów 2 - przewodowych 4? Inne Proszę podać dodatkowy tekst Przyłącze procesowe GD G ½ B GF G 1 B ND ½ NPT 5?? Inne Proszę podać dodatkowy tekst G Konstrukcja przyłącza procesowego Gwint zewnętrzny K Złącze zaciskowe 6? Inne Proszę podać dodatkowy tekst Materiał osłony termometycznej 1 Stal CrNi 7? Inne Proszę podać dodatkowy tekst Zewnętrzna średnica osłony termometrycznej 3 6 mm Nie dla sensora 2 x Pt100 z połączeniem 4 - przewodowym 4 9 mm Forma 2G wg DIN mm Forma 2G wg DIN mm Forma 2G wg DIN B 9 mm, zwężająca się do 6 mm ( z zaspawaną końcówką) C 11 mm, zwężająca się do 6 mm ( z zaspawaną końcówką) G 12 mm, zwężająca się do 6 mm ( z zaspawaną końcówką) Forma 3G wg DIN ? Inne Proszę podać dodatkowy tekst Długość zanurzeniowa mm mm mm mm mm 9?? Inne Proszę podać dodatkowy tekst Długość szyjki mm Standard - szyjka dla prostych osłon, forma 2G wg DIN E 132 mm Standard - szyjka dla osłon ze zwalcowaną końcówką, forma 3G wg DIN ? Inne Proszę podać dodatkowy tekst Strona 7 z 8

8 Nr pola Kod Właściwości Główka 1 Model BS ( aluminium) 2 Model BSZ ( aluminium) 3 Model BSZ- H ( aluminium) T S Model BSZ-K ( plastik) Model BSZ-HK ( plastik) 4 BSS ( aluminium) 5 BSS- H ( aluminium) 8 BVA ( stal CrNi) H BSZ-H z cyfrowym wyświetlaczem temperatury DIH10 Bez zabezpieczenie dla przetworników ( mA) J BSZ-H z cyfrowym wyświetlaczem temperatury DIH10-Ex Wymagane zabezpieczenie dla przetworników ( mA)w wersji Ex 11? Inne Wejście kabla do główki przyłączeniowej 4 M 20x1,5 12? Inne Proszę podać dodatkowy tekst Przetworniki ZZ TA Bez Zamontowany na wkładzie pomiarowym 13 TB Zamontowany na pokrywie główki Dodatkowe informacje w zamówieniu TAK NIE Bez 14 1 Z Certyfikat jakości 15 T Z Dodatkowy tekst Proszę podać dodatkowy tekst 1) zgodnie z instrukcją obsługi lub certyfikatem sprawdzenia 2) połączenie 2xPt100 z dwoma przetwornikami na zapytanie Kod zamówienia: TR ZZ Dodatkowy tekst: Specyfikacja i wymiary przedstawine w karcie katalogowej są zgodne ze stanem wiedzy technicznej w momencie drukowania. Producent zastrzega prawo do wprowadzania zmian i wymiany materiałów bez uprzedniego powiadomienia. Strona 8 z /2004 PL WIKA Polska S.A. Ul. Łęgska 29/ Włocławek Tel. (+48) Fax: (+48) info@wikapolska.pl
