PROJEKT BUDOWLANY SPIS TREŚCI I. INSTALACJA WENTYLACJI MECHANICZNEJ NAWIEWNO-WYWIEWNEJ
|
|
- Ewa Kamińska
- 8 lat temu
- Przeglądów:
Transkrypt

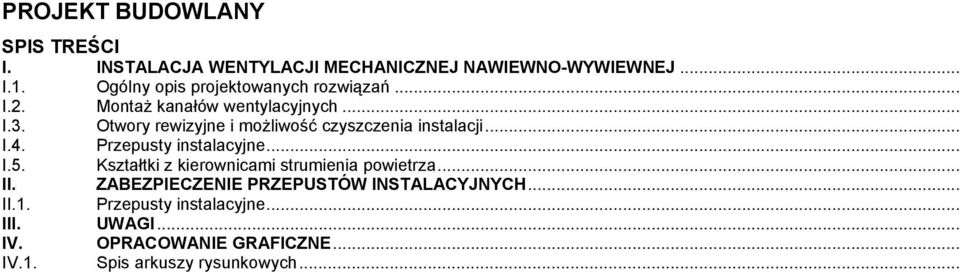

1 PROJEKT BUDOWLANY SPIS TREŚCI I. INSTALACJA WENTYLACJI MECHANICZNEJ NAWIEWNO-WYWIEWNEJ... I.1. Ogólny opis projektownych rozwiązń... I.2. Montż knłów wentylcyjnych... I.3. Otwory rewizyjne i możliwość czyszczeni instlcji... I.4. Przepusty instlcyjne... I.5. Ksztłtki z kierownicmi strumieni powietrz... II. ZABEZPIECZENIE PRZEPUSTÓW INSTALACYJNYCH... II.1. Przepusty instlcyjne... III. UWAGI... IV. OPRACOWANIE GRAFICZNE... IV.1. Spis rkuszy rysunkowych...
2 I. INSTALACJA WENTYLACJI MECHANICZNEJ NAWIEWNO-WYWIEWNEJ I.1. Ogólny opis projektownych rozwiązń Inwestycj pod nzwą "PROJEKT ZABEZPIECZEŃ PRZECIWPOŻAROWYCH W BUDYNKU NBP W RZESZOWIE PRZY ULICY 3-GO MAJA 12 wymg dostosowni istniejącej wentylcji mechnicznej do wymgń p.poż. poprzez doprojektownie n istniejących knłch wentylcyjnych klp odcinjących p.poż. orz przeroieni w tych miejscch knłów wentylcyjnych. Zkres dostosowni istniejącej wentylcji mechnicznej do nowych wrunków p.poż. dotyczy oddzieleni pożrowego jkim jest strop pomiędzy piwnicą, prterem istniejącego udynku. Oieg nr N1W1: W istniejącym udynku n istniejącej instlcji klimtyzcji N1W1 przy przekrczniu knłmi wentylcyjnym stropu pomiędzy piwnicą, prterem projektuję się cztery przeciwpożrowe klpy odcinjące EIS 120 np. firmy Gryfit z siłownikmi. Klpy zdlnie sterowne K1 P.POŻ. LX4 - L H siłownik Gryfit typu FD 24V + 1 wyzwlcz elektromgnetyczny EP24 V, sterownie przerwą prądową 24V DC+ 1 pojedynczy wskźnik krńcowy pozycji początek i koniec 1WKKP K2 P.POŻ. LX4 - L H siłownik Gryfit typu FD 24V + 1 wyzwlcz elektromgnetyczny EP24 V, sterownie przerwą prądową 24V DC+ 1 pojedynczy wskźnik krńcowy pozycji początek i koniec 1WKKP K4 P.POŻ. LX4 - L H + 1 siłownik Gryfit typu FD 24V + 1 wyzwlcz elektromgnetyczny EP24 V, sterownie przerwą prądową 24V DC+ 1 pojedynczy wskźnik krńcowy pozycji początek i koniec 1WKKP K5 P.POŻ. LX4 - L H siłownik Gryfit typu FD 24V + 1 wyzwlcz elektromgnetyczny EP24 V, sterownie przerwą prądową 24V DC+ 1 pojedynczy wskźnik krńcowy pozycji początek i koniec 1WKKP Oieg nr W3: W istniejącym udynku n istniejącej instlcji wentylcji W3 przy przekrczniu knłem wentylcyjnym stropu pomiędzy piwnicą, prterem projektuję się klpę przeciwpożrową odcinjącą EIS 120 np. firmy Gryfit z siłownikiem. Klp zdlnie sterown K3 P.POŻ. LX4 - L H siłownik Gryfit typu FD 24V + 1 wyzwlcz elektromgnetyczny EP24 V, sterownie przerwą prądową 24V DC+ 1 pojedynczy wskźnik krńcowy pozycji początek i koniec 1WKKP Doprojektowne klpy p.poż. nleży tk zmontowć y ich siłowniki yły zloklizowne pod stropem piwnicy. W przypdku pożru klp GRYFIT LX-4 umożliwi odcięcie strefy ojętej po żrem. Po zmknięciu przegrody odcinjącej, klp pozwl zchowć odporność ogniową elementu oddzieleni przeciwpożrowego, przez który prowdzony jest przewód wentylcyjny lu klimtyzcyjny. Chroni w ten sposó pozostłe strefy przed gorącym dymem i gzem orz umożliwi w nich normlną prcę instlcji wentylcyjnej i klimtyzcyjnej. Klp LX-4 spełni wymgni normy PN-EN :2001. Zostł dopuszczon do stosowni w udownictwie n podstwie Aproty Technicznej ITB orz dopuszczon do orotu n terenie RP n podstwie Certyfiktu Zgodności ITB UWAGA: N przewodch wentylcji mechnicznej oznczonych: A, B, C, D, E w poziomie stropu zmontowć klpy p.poż. Ze względu n rk możliwości dokłdnego określeni wymirów przewodów instlcji wentylcji mechnicznej (część izolown) w projekcie podno wymiry orientcyjne. Przed zmówieniem wymgne jest wykonnie dokłdnych pomirów orz zmówienie klp o wymirch identycznych jk wymiry knłów wentylcyjnych. A, B, E - knły izolowne C, D - knły ez izolcji

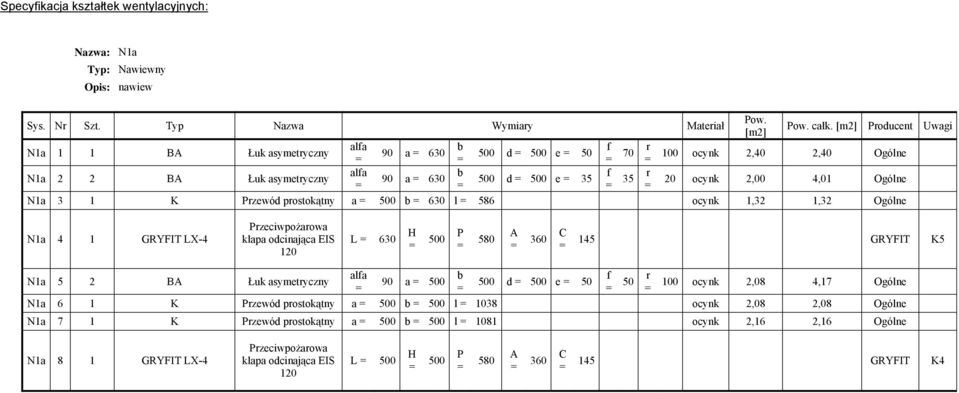

3 Specyfikcj ksztłtek wentylcyjnych: Nzw: N1 Typ: Nwiewny Opis: nwiew Sys. Nr Szt. Typ Nzw Wymiry Mterił Pow. [m2] Pow. cłk. [m2] Producent Uwgi N1 1 1 BA Łuk symetryczny lf f r d e ocynk 2,40 2,40 Ogólne N1 2 2 BA Łuk symetryczny lf f r d e ocynk 2,00 4,01 Ogólne N1 3 1 K Przewód prostokątny 630 l 586 ocynk 1,32 1,32 Ogólne N1 4 1 GRYFIT LX-4 Przeciwpożrow klp odcinjąc EIS 120 L 630 H P 580 A 360 C 145 GRYFIT K5 N1 5 2 BA Łuk symetryczny lf 90 d e 50 f 50 r 100 ocynk 2,08 4,17 Ogólne N1 6 1 K Przewód prostokątny l 1038 ocynk 2,08 2,08 Ogólne N1 7 1 K Przewód prostokątny l 1081 ocynk 2,16 2,16 Ogólne N1 8 1 GRYFIT LX-4 Przeciwpożrow klp odcinjąc EIS 120 L H P 580 A 360 C 145 GRYFIT K4
4 Nzw: W1 Typ: Wywiewny Opis: wywiewny Sys. Nr Szt. Typ Nzw Wymiry Mterił W1 1 1 UA W1 2 1 TR1* Redukcj symetryczn Trójnik prosty z prostokątnym odejściem W1 3 1 BO Zślepk W1 4 1 GRYFIT LX-4 Przeciwpożrow klp odcinjąc EIS 120 L H c g d h l l e e f Pow. [m2] Pow. cłk. [m2] Producent f 50 ocynk 2,31 2,31 Ogólne 315 l3 50 ocynk 2,54 2,54 Ogólne 630 ocynk 0,44 0,44 Ogólne 630 P 580 A 360 C Uwgi 145 GRYFIT K1 W1 5 1 GRYFIT LX-4 Przeciwpożrow klp odcinjąc EIS 120 L H 600 P 580 A 360 C 145 GRYFIT K2 W1 6 1 K Przewód prostokątny 600 l 956 ocynk 2,10 2,10 Ogólne
5 Nzw: W3 Typ: Wywiewny Opis: wywiewny Sys. Nr Szt. Typ Nzw Wymiry Mterił W3 1 1 TR1* Trójnik prosty z prostokątnym odejściem W3 2 1 BO Zślepk g h 400 l 600 e 300 f 250 l3 Pow. [m2] Pow. cłk. [m2] Producent 50 ocynk 1,17 1,17 Ogólne ocynk 0,20 0,20 Ogólne Uwgi W3 3 1 GRYFIT LX-4 Przeciwpożrow klp odcinjąc EIS 120 L 400 H P 580 A 360 C 145 GRYFIT K3

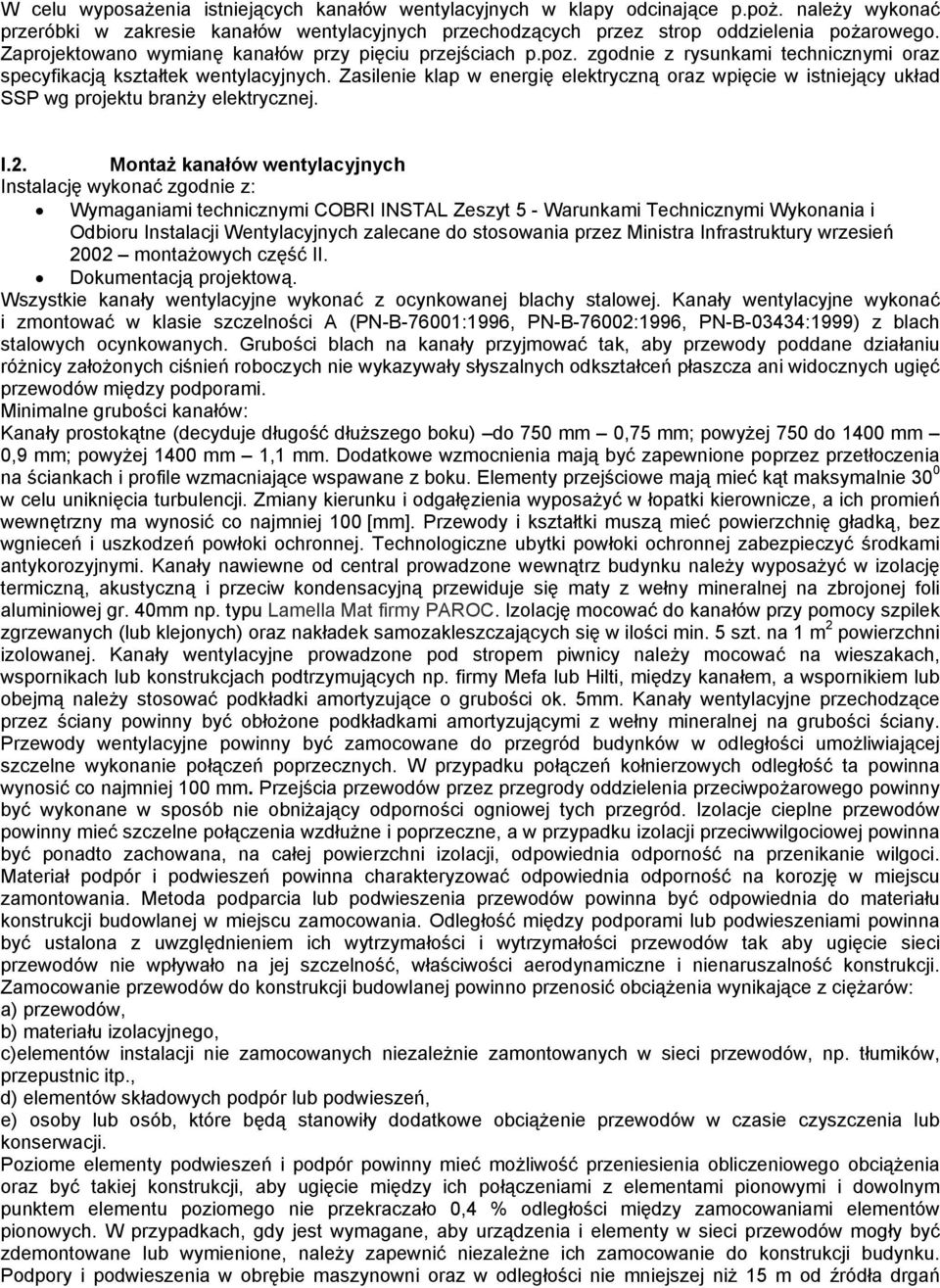

6 W celu wyposżeni istniejących knłów wentylcyjnych w klpy odcinjące p.poż. nleży wykonć przeróki w zkresie knłów wentylcyjnych przechodzących przez strop oddzieleni pożrowego. Zprojektowno wyminę knłów przy pięciu przejścich p.poz. zgodnie z rysunkmi technicznymi orz specyfikcją ksztłtek wentylcyjnych. Zsilenie klp w energię elektryczną orz wpięcie w istniejący ukłd SSP wg projektu rnży elektrycznej. I.2. Montż knłów wentylcyjnych Instlcję wykonć zgodnie z: Wymgnimi technicznymi COBRI INSTAL Zeszyt 5 - Wrunkmi Technicznymi Wykonni i Odioru Instlcji Wentylcyjnych zlecne do stosowni przez Ministr Infrstruktury wrzesień 2002 montżowych część II. Dokumentcją projektową. Wszystkie knły wentylcyjne wykonć z ocynkownej lchy stlowej. Knły wentylcyjne wykonć i zmontowć w klsie szczelności A (PN-B-76001:1996, PN-B-76002:1996, PN-B-03434:1999) z lch stlowych ocynkownych. Gruości lch n knły przyjmowć tk, y przewody poddne dziłniu różnicy złożonych ciśnień rooczych nie wykzywły słyszlnych odksztłceń płszcz ni widocznych ugięć przewodów między podpormi. Minimlne gruości knłów: Knły prostokątne (decyduje długość dłuższego oku) do 750 mm 0,75 mm; powyżej 750 do 1400 mm 0,9 mm; powyżej 1400 mm 1,1 mm. Dodtkowe wzmocnieni mją yć zpewnione poprzez przetłoczeni n ścinkch i profile wzmcnijące wspwne z oku. Elementy przejściowe mją mieć kąt mksymlnie 30 0 w celu uniknięci turulencji. Zminy kierunku i odgłęzieni wyposżyć w łoptki kierownicze, ich promień wewnętrzny m wynosić co njmniej 100 [mm]. Przewody i ksztłtki muszą mieć powierzchnię głdką, ez wgnieceń i uszkodzeń powłoki ochronnej. Technologiczne uytki powłoki ochronnej zezpieczyć środkmi ntykorozyjnymi. Knły nwiewne od centrl prowdzone wewnątrz udynku nleży wyposżyć w izolcję termiczną, kustyczną i przeciw kondenscyjną przewiduje się mty z wełny minerlnej n zrojonej foli luminiowej gr. 40mm np. typu Lmell Mt firmy PAROC. Izolcję mocowć do knłów przy pomocy szpilek zgrzewnych (lu klejonych) orz nkłdek smozkleszczjących się w ilości min. 5 szt. n 1 m 2 powierzchni izolownej. Knły wentylcyjne prowdzone pod stropem piwnicy nleży mocowć n wieszkch, wspornikch lu konstrukcjch podtrzymujących np. firmy Mef lu Hilti, między knłem, wspornikiem lu oejmą nleży stosowć podkłdki mortyzujące o gruości ok. 5mm. Knły wentylcyjne przechodzące przez ściny powinny yć ołożone podkłdkmi mortyzującymi z wełny minerlnej n gruości ściny. Przewody wentylcyjne powinny yć zmocowne do przegród udynków w odległości umożliwijącej szczelne wykonnie połączeń poprzecznych. W przypdku połączeń kołnierzowych odległość t powinn wynosić co njmniej 100 mm. Przejści przewodów przez przegrody oddzieleni przeciwpożrowego powinny yć wykonne w sposó nie oniżjący odporności ogniowej tych przegród. Izolcje cieplne przewodów powinny mieć szczelne połączeni wzdłużne i poprzeczne, w przypdku izolcji przeciwwilgociowej powinn yć pondto zchown, n cłej powierzchni izolcji, odpowiedni odporność n przeniknie wilgoci. Mterił podpór i podwieszeń powinn chrkteryzowć odpowiedni odporność n korozję w miejscu zmontowni. Metod podprci lu podwieszeni przewodów powinn yć odpowiedni do mteriłu konstrukcji udowlnej w miejscu zmocowni. Odległość między podpormi lu podwieszenimi powinn yć ustlon z uwzględnieniem ich wytrzymłości i wytrzymłości przewodów tk y ugięcie sieci przewodów nie wpływło n jej szczelność, włściwości erodynmiczne i nienruszlność konstrukcji. Zmocownie przewodów do konstrukcji udowlnej powinno przenosić ociążeni wynikjące z ciężrów: ) przewodów, ) mteriłu izolcyjnego, c)elementów instlcji nie zmocownych niezleżnie zmontownych w sieci przewodów, np. tłumików, przepustnic itp., d) elementów skłdowych podpór lu podwieszeń, e) osoy lu osó, które ędą stnowiły dodtkowe ociążenie przewodów w czsie czyszczeni lu konserwcji. Poziome elementy podwieszeń i podpór powinny mieć możliwość przeniesieni oliczeniowego ociążeni orz yć tkiej konstrukcji, y ugięcie między ich połączenimi z elementmi pionowymi i dowolnym punktem elementu poziomego nie przekrczło 0,4 % odległości między zmocownimi elementów pionowych. W przypdkch, gdy jest wymgne, y urządzeni i elementy w sieci przewodów mogły yć zdemontowne lu wymienione, nleży zpewnić niezleżne ich zmocownie do konstrukcji udynku. Podpory i podwieszeni w oręie mszynowni orz w odległości nie mniejszej niż 15 m od źródł drgń
7 powinny yć wykonne jko elstyczne z zstosowniem podkłdek z mteriłów elstycznych lu wiroizoltorów. I.3. Otwory rewizyjne i możliwość czyszczeni instlcji Czyszczenie instlcji powinno yć zpewnione przez zstosownie otworów rewizyjnych w przewodch instlcji lu demontż elementu skłdowego instlcji. Otwory rewizyjne powinny umożliwić oczyszczenie wewnętrznych powierzchni przewodów, tkże urządzeń i elementów instlcji, jeżeli konstrukcj tych urządzeń i elementów nie umożliwi ich oczyszczeni w inny sposó. Wykonnie otworów rewizyjnych nie powinno oniżć wytrzymłości i szczelności przewodów, jk również włsności cieplnych, kustycznych i przeciwpożrowych. Pokrywy otworów rewizyjnych i drzwi rewizyjne urządzeń powinny się łtwo otwierć. W przewodch o przekroju prostokątnym nleży wykonywć otwory rewizyjne o minimlnych wymirch podnych w poniższej tlicy: W przypdku wykonywni otworów rewizyjnych n końcu przewodu, ich wymiry powinny yć równe wymirom przekroju poprzecznego przewodu. Nleży zpewnić dostęp w celu czyszczeni do nstępujących, zmontownych w przewodch urządzeń: ) przepustnice (z dwóch stron), ) klpy pożrowe (z jednej strony), c) ngrzewnice i chłodnice (z dwóch stron) d) tłumiki hłsu o przekroju kołowym (z jednej strony); e) tłumiki hłsu o przekroju prostokątnym (z dwóch stron), f)filtry (z dwóch stron), g) wentyltory przewodowe (z dwóch stron), h) urządzeni do odzyskiwni ciepł (z dwóch stron), i) urządzeni do utomtycznej regulcji strumieni przepł. (z dwóch stron), Powyższe wymgnie nie dotyczy urządzeń, które możn łtwo zdemontowć w celu oczyszczeni (z wyjątkiem klp pożrowych, ngrzewnic i chłodnic). I.4. Przepusty instlcyjne Przestrzeń między knłem wentylcyjnym, przepustem instlcyjnym powinn yć wypełnion mteriłem trwle plstycznym nie dziłjącym korozyjnie n przewód. Przepust instlcyjny w elementch oddzieleni przeciwpożrowego powinien yć wykonny w sposó zpewnijący przepustowi odpowiednią klsę odporności ogniowej wymgną dl tych elementów. Przejści przez przegrody stnowiące oddzielenie p.poż., nleży wykonć przy użyciu ms uszczelnijących ogniochronnych np. CP firmy Hilti. Wypełnienie przejść przez przegrody leży po stronie wykonwcy instlcji wentylcji. Knły wentylcyjne prowdzone przez pomieszczeni, których nie osługują, powinny yć oudowne ścinkmi o klsie odporności ogniowej, odpowidjącej wymgniom dl ścin tych pomieszczeń. I.5. Ksztłtki z kierownicmi strumieni powietrz W przypdku koln orz łuków, zstosownie mją kierownice powietrz, które oprócz usztywnini mją z zdnie zmniejsznie strt ciśnieni ustwienie kierownic przedstwiono w poniższej teli, wg normy PN-EN 1505
8 II. ZABEZPIECZENIE PRZEPUSTÓW INSTALACYJNYCH II.1. Przepusty instlcyjne Przy przekrczniu stopu pomiędzy piwnicą, prterem różnorodnymi instlcjmi projektuje się zezpieczenie p.poż. istniejących rurociągów. W odniesieniu do Rozporządzeni Ministr Infrstruktury w sprwie wrunków technicznych, jkim powinny odpowidć udynki i ich usytuownie z dni 12 kwietni 2002r. (Dz. U. Nr 75, poz. 690) w myśl rt. 234 Przepusty instlcyjne o średnicy większej niż 0,04m w ścinch i stropch pomieszczeni zmkniętego, dl których wymgn kls odporności ogniowej jest nie niższ niż EI 60 lu REI 60, nieędących elementmi oddzieleni przeciwpożrowego, powinny mieć klsę odporności ogniowej (EI) ścin i stropów tego pomieszczeni. 1. Przejści instlcyjne przez strop zezpieczyć do EI ( rury knlizcyjne) - szt ( rury knlizcyjne) - szt ( rury knlizcyjne) - szt ( rury knlizcyjne) - szt ( rury co) - szt. 2 Zezpieczeni przejść rur z mteriłów nieplnych wykonć np. w technologii HILTI CP 601S. Zezpieczeni przejść przez przegrody pożrowe rur z mteriłów plnych do średnicy 25mm wykonć np. w technologii HILTI CP611A. Przejści rur wykonnych z mteriłów plnych o średnicy powyżej 25mm zezpieczyć mnszetmi pożrowymi np. w technologii HILTI CP644. III. UWAGI Instlcję nleży wykonć z uwzględnieniem wymgń zwrtych w Wrunkch Technicznych Wykonwstw i Odioru Roót Budowlno-Montżowych cz. II Instlcje snitrne i przemysłowe, Wymgń Technicznych COBRIT INSTAL zeszyt nr 5 wrunki techniczne wykonni i odioru instlcji wentylcyjnych, przepisów BHP i p.poż., orz zgodnie z dokumentcją projektową Niezgodność i odstępstw od przedstwionej dokumentcji nleży uzgdnić z projektntem N ieżąco nleży weryfikowć zgodność rysunków w projekcie ze stnem istniejącym w udynku Przejści przez przegrody stnowiące oddzielenie p.poż., nleży wykonć przy użyciu ms uszczelnijących ogniochronnych typu CP firmy Hilti. Zezpieczeni przejść rur z mteriłów nieplnych wykonć np. w technologii HILTI CP 601S. Zezpieczeni przejść przez przegrody pożrowe rur z mteriłów plnych do średnicy 25mm wykonć np. w technologii HILTI CP611A. Przejści rur wykonnych z mteriłów plnych o średnicy powyżej 25mm zezpieczyć mnszetmi pożrowymi np. w technologii HILTI CP644. Urządzeni i elementy instlcji pochodzące z dostw, nleży montowć zgodnie z instrukcjmi dostrczonymi przez producent. Mteriły dostrczne n udowę muszą yć wyposżone we wszystkie wymgne certyfikty, dopuszczeni i instrukcje
9 Nleży przekzć Inwestorowi komplet instrukcji i gwrncji dl zstosownych urządzeń. Nleży wykonć etykiety z oznczenimi zmontownych trs instlcyjnych orz urządzeń Zstosowne urządzeni i mteriły powinny posidć wszystkie, wymgne polskim prwem certyfikty i dopuszczeni do stosowni. Komplet tkich dokumentów nleży przekzć Inwestorowi po zkończeniu prc instlcyjnych nleży wykonć przeici w ścinch orz w stropch dl montżu trs i elementów ukłdów instlcji klimtyzcji i wentylcji n ieżąco nleży relizowć koordyncję międzyrnżową podczs prc montżowych Oprcowł: mgr inż. Edyt STAREGO upr. nr PDK/0175/POOS/11 Sprwdził: mgr inż. Piotr KUCZMENDA upr. nr PDK/0036/PWOS/09

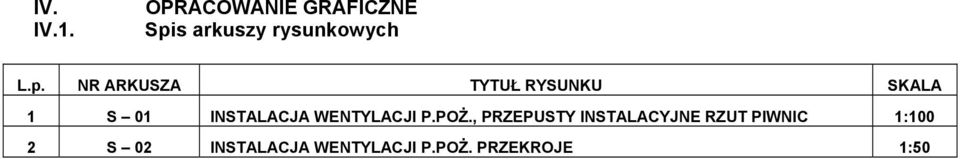

10 IV. IV.1. OPRACOWANIE GRAFICZNE Spis rkuszy rysunkowych L.p. NR ARKUSZA TYTUŁ RYSUNKU SKALA 1 S 01 INSTALACJA WENTYLACJI P.POŻ., PRZEPUSTY INSTALACYJNE RZUT PIWNIC 1:100 2 S 02 INSTALACJA WENTYLACJI P.POŻ. PRZEKROJE 1:50
