1 Systemy do zagospodarowania wód deszczowych Część I Podczyszczanie

2 Spis treści Wstęp Koncepcja zagospodarowania wód deszczowych Obiekty referencyjne Akty prawne, regulacje Podczyszczanie Zbieranie piasku Studzienki osadnikowe z filtrem Azura Osadniki wirowe Wavin Certaro HDS Osadnik hydrodynamiczny Wavin Certaro HDS Pro Osadnik hydrodynamiczny Wavin Certaro HDS Basic Rodzaje separatorów Separatory piasku Wavin Labko Separatory substancji ropopochodnych Separator oleju Wavin Certaro NS Separator oleju Wavin PEK Filter i Wavin PEK Filter by-pass Separator oleju Wavin SuperPEK Separator oleju Wavin PEK Separator oleju Wavin EuroPEK Roo Separator oleju wewnątrzbudynkowy Wavin MiniPEK Metody obliczeń System Direct dobór urządzeń oczyszczających System by-pass Studnie z regulatorem przepływu typu FRW i FRW Direct Studnie z regulatorem przepływu typu FRW Studnie z regulatorem przepływu typu FRW Direct Zbiorniki kontrolne EuroNOK i EuroNOK FRW Osprzęt Nadstawki włazowe EuroHUK Systemy alarmowe monitorujące działanie separatorów Tel

3 Wavin Polska S.A. Wavin Polska jest częścią grupy Wavin lidera w produkcji systemów instalacyjnych z tworzyw sztucznych dla budownictwa mieszkaniowego, komercyjnego i infrastrukturalnego. Pozycja firmy na rynku rur tworzywowych oraz systemów do zagospodarowania wód deszczowych jest rezultatem zdobywanych od 60 lat doświadczeń i wdrażanych innowacji. W każdym zastosowaniu w infrastrukturze i w budownictwie Wavin łączy klientów z lepszymi technologiami, współpracą i rozwiązaniami. Koncern Wavin Siedziba koncernu Wavin mieści się w miasteczku Zwolle w Holandii. Wavin obecny jest w 25 krajach Europy, w których posiada 40 zakładów produkcyjnych. Na innych kontynentach firma dysponuje siecią dystrybutorów i licencjobiorców. Wavin zatrudnia blisko 5500 osób, a roczny przychód grupy wynosi około 1,2 miliarda euro. Mexichem Od 2013 roku Wavin jest częścią międzynarodowego koncernu Mexichem, lidera w produkcji systemów rurowych z tworzyw sztucznych, w przemyśle chemicznym i paliwowym w Ameryce Łacińskiej. Systemy kanalizacji zewnętrznej Bogata oferta systemów rurowych do budowy trwałych i niezawodnych sieci kanalizacyjnych zarówno grawitacyjnych, jak i ciśnieniowych oraz szeroki asortyment studzienek włazowych i niewłazowych (inspekcyjnych) o różnych średnicach, różnym poziomie zaawansowania technicznego, a tym samym przeznaczonych dla różnych obszarów zastosowania. Zagospodarowanie wody deszczowej Kompleksowa oferta systemów do zbierania wody deszczowej, jej transportu do odbiorników, podczyszczania, a także retencji i rozsączania. strybucja wody i gazu Oferta Wavin to szeroka gama niezawodnych systemów służących doprowadzeniu wody użytkowej do obiektu, jak i jej rozprowadzeniu wewnątrz budynku. Zapewniają one najwyższe standardy bezpieczeństwa i higieny. Systemy instalacji gazowych Wavin są zarówno bardzo trwałe, jak i niezawodne. Dają szeroki wybór dzięki wielu opcjom, dopasowanym do różnych warunków gruntowych i metod instalacji. Systemy kanalizacji wewnętrznej Szeroki wybór systemów i produktów o zróżnicowanych właściwościach, w tym instalacje niskoszumowe, spełniające nawet najbardziej rygorystyczne parametry ochrony akustycznej. Ogrzewanie i chłodzenie Bogata oferta rur i kształtek z różnych materiałów, zapewniających najwyższe standardy w instalacjach centralnego ogrzewania oraz ogrzewania powierzchniowego podłogowego, ściennego oraz sufitowego. 3

4 Coraz częściej na etapie planowania inwestycji okazuje się, że warunkiem jej realizacji jest zagospodarowanie wody deszczowej w obrębie działki. Ma to miejsce w przypadku braku odbiornika wody deszczowej lub gdy możliwy jest odbiór tylko niewielkiej ilości ścieków deszczowych z danego terenu z powodu przeciążenia istniejącej kanalizacji deszczowej bądź odbiornika naturalnego. W takich wypadkach można zastosować indywidualne rozwiązanie zagospodarowania wody deszczowej od retencji, przez rozsączanie w podziemnych zbiornikach, do powtórnego wykorzystania wody, np. do celów socjalnych czy przemysłowych. Należy jednak pamiętać, iż odprowadzane wody deszczowe bez względu na rodzaj odbiornika powinny spełniać normy związane ze stopniem oczyszczenia. Dlatego wskazane jest stosowanie odpowiednich urządzeń podczyszczających zarówno z osadu, jak i substancji ropopochodnych, które szczegółowo opisuje niniejsza publikacja. 1. Koncepcja zagospodarowania wód deszczowych Wavin proponuje kompleksowe rozwiązanie służące zagospodarowaniu wody deszczowej począwszy od jej zebrania, poprzez transport do odbiorników i podczyszczenie, a na retencji lub możliwości odzysku kończąc. Oferujemy: gotową, optymalną koncepcję rozwiązania problemu, uwzględniającą indywidualne wymagania i preferencje, niezbędne obliczenia dla wybranej koncepcji, pomoc w doborze urządzeń, doradztwo techniczne na każdym etapie inwestycji, niezawodne systemy i produkty najwyższej jakości, wsparcie logistyczne i dostawy just in time. Oferujemy więcej niż same systemy. Dajemy Ci nasze know-how. Świadczymy pomoc w opracowaniu koncepcji zagospodarowania wody deszczowej w każdym momencie procesu inwestycyjnego. Na etapie decydowania o sposobie zagospodarowania wody deszczowej służymy pomocą w wyborze optymalnego rozwiązania, opierając się na danych otrzymanych od inwestora oraz biorąc pod uwagę jego oczekiwania i preferencje. Ściśle współpracujemy także z projektantem, wspierając go naszą wiedzą ekspercką i produktową. Na etapie projektu służymy profesjonalnym doborem poszczególnych urządzeń tym dokładniejszym, że dysponujemy wszystkimi danymi dotyczącymi pracy systemu. Jesteśmy w stanie ocenić wzajemne korelacje i przyjąć odpowiednie wartości (np. przy doborze regulatorów przepływu, urządzeń podczyszczających itp.). Na etapie realizacji służymy szczegółowymi instrukcjami montażu, konsultacjami w przypadku wystąpienia nieprzewidzianych warunków oraz pomocą naszych doradców na budowie. Co nas wyróżnia: know-how ugruntowane kilkunastoletnim doświadczeniem w zakresie zagospodarowania wód deszczowych na rynkach europejskich, kompletność rozwiązania, kompatybilność wszystkich elementów, gwarancja poprawnego działania całej instalacji, a nie tylko poszczególnych jej elementów (oferta Wavin nie zawęża się do dobrania jednego produktu ukierunkowana jest na rozwiązanie problemu), inżynieryjne podejście do rozwiązywanego problemu, uwzględnianie wielu aspektów, takich jak: przepuszczalność gruntu, stosunki gruntowo-wodne, usytuowanie obiektu w terenie, wytrzymałość statyczna i dynamiczna, nowoczesne materiały takie jak PVC-u, PP, PE które charakteryzują się wysoką żywotnością, są nieścieralne co dla transportu wody deszczowej, niosącej duże ilości piasku, jest szczególnie ważne oraz należą do materiałów o najwyższej odporności chemicznej, wsparcie procesu dobierania rozwiązania specjalistycznym oprogramowaniem i dogłębną znajomością parametrów pracy, wymagań i korelacji urządzeń, takich jak np. regulatory przepływu, separatory, osadniki. 4 Tel

5 Koncepcja Wavin Na etapie planowania i realizacji inwestycji gwarantuje: ograniczenie prac projektowych i usprawnienie procesu inwestycyjnego, ograniczenie ingerencji w istniejącą infrastrukturę, a co za tym idzie: konieczność pozyskania mniejszej liczby uzgodnień całość prac wykonywana jest w obrębie posesji, obniżenie kosztów robocizny poprzez skrócenie czasu prac i możliwość rezygnacji z użycia ciężkiego sprzętu (np. zbiorniki retencyjne składają się z modułów, co ułatwia ich montaż i skraca jego czas w porównaniu do montażu dużych zbiorników betonowych, wylewanych na budowie). Na etapie eksploatacji gwarantuje: mniejsze opłaty eksploatacyjne za odprowadzanie wody deszczowej do odbiorników, mniejsze opłaty za wodę użytkową dzięki temu, iż zagospodarowanie wody deszczowej umożliwia wykorzystanie zgromadzonej deszczówki, większą trwałość infrastruktury w obrębie inwestycji niezalewane chodniki, drogi czy inne instalacje będą służyły dłużej, zminimalizowanie negatywnego oddziaływania na środowisko i możliwość wspierania zrównoważonego rozwoju, łatwy dostęp do instalacji w celu prowadzenia prac konserwacyjnych. 5

6 Retencja i rozsączanie I. Zbieranie wody deszczowej Na tym etapie szybko i skutecznie odprowadzamy wodę deszczową z powierzchni dachu, drogi, mostu, parkingu itd. Rozwiązanie powinno zapobiegać gromadzeniu się wody w miejscach, w których jest to niewskazane i może powodować dyskomfort użytkowników danego terenu czy obiektu. III. Podczyszczanie Odprowadzane wody deszczowe bez względu na rodzaj odbiornika powinny spełniać normy związane ze stopniem oczyszczenia. Dlatego wskazane jest stosowanie odpowiednich urządzeń podczyszczających zarówno z osadu, jak i z substancji ropopochodnych. II. Transport wody deszczowej Zebrane z dachów czy innych powierzchni utwardzonych wody deszczowe muszą zostać sprawnie przesłane szczelnymi i wydajnymi systemami do urządzeń podczyszczających lub odbiorników. IV. Retencja i rozsączanie Zebrane i wstępnie podczyszczone wody deszczowe mogą zostać zgromadzone w podziemnych zbiornikach, skąd albo powoli wsiąkną w otaczający grunt, albo zostaną zmagazynowane, a następnie wykorzystane np. do podlewania zieleni. 6 Tel

7 Zbieranie wody deszczowej Proponując dane rozwiązanie, bierzemy pod uwagę: usytuowanie inwestycji (bilans zlewni, analizę topografii terenu), dostępność miejsca dla projektowanych urządzeń, z uwzględnieniem odległości od granic działki, budynków; uzbrojenie terenu, z uwzględnieniem oczyszczalni z drenażem rozsączającym, drzew, stref ochronnych ujęć wodnych, badania geotechniczne (rodzaj gruntu, współczynnik filtracji, poziom gruntu, kierunek przepływu wody w gruncie), rzuty dachów obiektów, przekroje budynku, układ garaży podziemnych itp. 7

8 2. Obiekty referencyjne Infrastruktura Odwodnienia dróg krajowych i autostrad (fragmenty: droga krajowa nr 2, trasa S7, autostrada A4, autostrada A1) Odwodnienia dróg w miastach (Poznań, Gdynia, Koszalin, Ostrołęka) Promenada Świnoujście Odwodnienie drogi ekspresowej S8 Osiedla mieszkaniowe i budynki wielorodzinne Osiedle Wiczlino-Ogród w Gdyni Osiedle Nordic Residence w Bydgoszczy Budynki wielorodzinne Keniga (Warszawa) Inne w miastach: Warszawa, Łódź, Poznań, Ostróda Obiekty sportowe Stadion Miejski (Wrocław) Boiska sportowe budowane w ramach programu Orlik (m.in. Białogard, Białe Błota, Bobolice, Toruń, Starogard Gdański, Rzeczyce) Stadion Miejski (Radom) Arena Kraków (Kraków) 8 Tel

9 Obiekty handlowe Silesia City Center (Katowice) Lidl (Stęszew) Tesco (Mława, Trzemeszno) POLOmarket (Śmigiel, Kostrzyn nad Odrą) Castorama (Ełk) Biedronka (Grodzisk Wielkopolski) Salon Mebli Bodzio (Bydgoszcz) Centrum Handlowe Posnania (Poznań) Ikea (Lublin) Hale przemysłowe, logistyczne Fabryka Szkła Płaskiego Euroglas (Polska) Fabryka Peugeot (Chiny) ZinkPower (Niepruszewo) Fabryka Mercedes-Benz (Węgry) Instytut Badawczy Branży Motoryzacyjnej (Chiny) Amazon (Tarnowo Podgórne) Lotniska Port Lotniczy Poznań-Ławica Port Lotniczy Berlin-Brandenburg (Niemcy) SkyCourt lotnisko w Budapeszcie (Węgry) Lotnisko Poznań-Krzesiny Lotnisko Olsztyn-Mazury (Szymany) Port Lotniczy Bydgoszcz (Białe Błota) 9

10 Biurowce Biurowiec Allegro (Poznań) Budynek biurowo-mieszkalny (Giżycko) Budynek biurowy przy Porcie Lotniczym Warszawa-Okęcie (Warszawa) Biurowiec Skawina (Skawina) 3. Akty prawne, regulacje Ustawy Ustawa z dnia 18 lipca 2001 r. Prawo wodne z dnia 11 października 2001 r. (tekst ujednolicony: Dz.U. z dnia 2012 r. poz. 145) z późniejszymi zmianami: Dz.U. z 2012 r. poz. 951 i 1513, z 2013 r. poz. 21 i 165, z 2014 r. poz. 659, 822, 850 i 1146 oraz z 2015 r. poz. 469 Ustawa z dnia 7 czerwca 2001 r. o zbiorowym zaopatrzeniu w wodę i zbiorowym odprowadzeniu ścieków (Dz.U. z 2006 r. nr 123, poz. 858) z późniejszymi zmianami: Dz.U. z 2007 r. nr 147 poz. 1033, z 2009 r. nr 18, poz. 97, z 2010 r. nr 47, poz. 278, nr 238, poz. 1578, z 2012 r. poz. 951, 1573, z 2014 r. poz. 822 oraz z 2015 r. poz. 139 Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (tekst ujednolicony: Dz.U. z 2013 r. poz. 1232) z późniejszymi zmianami: Dz.U. z 2013 r. poz. 1238, z 2014 r. poz. 40, 47, 457, 822, 1101, 1146, 1322, 1662 oraz z 2015 r. poz. 122, 151, 277, 478, 774, 881, 933 Rozporządzenia Rozporządzenie Ministra Środowiska z dnia 18 listopada 2014 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz.U r. nr 1800 z dnia 16 grudnia 2014 r.) Rozporządzenie Ministra Środowiska z dnia 22 lipca 2014 r. w sprawie sposobu wyznaczania obszaru i granic aglomeracji (Dz.U r. poz. 995) Rozporządzenie Ministra Infrastruktury z dnia 16 stycznia 2002 r. w sprawie przepisów techniczno-budowlanych dotyczących autostrad płatnych (Dz.U 2002 r. nr 12 poz. 116) ze zmianami: Dz.U r. nr 65 poz. 409 Dz.U r. poz. 857 Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z dnia 15 czerwca 2002 r.) z późniejszymi zmianami Rozporządzenie Ministra Środowiska z dnia 27 lutego 2014 r. w sprawie wykazów zawierających informacje i dane o zakresie korzystania ze środowiska oraz o wysokości należnych opłat (Dz.U. z dnia 5 marca 2014 r.) 10 Tel

11 4. Podczyszczanie 4.1. Zbieranie piasku Zbieranie piasku przegląd Zbieranie piasku Powierzchnia zlewni Normy, aprobaty i atesty Osadniki wirowe Wavin Certaro HDS Zbieranie osadu z powierzchni m 2 (przepływ nominalny/przepływ maksymalny) Mała powierzchnia montażu średnica podstawy: max mm Skuteczność 80% dla osadu o wielkości cząstek 240 µm ITB-KOT-2017/0072 Separatory piasku poziome Zbieranie osadu z powierzchni m 2 Duża pojemność osadnika możliwość zastosowania jako zbiornika awaryjnego dla substancji ropopochodnych (dla zbiorników wyposażonych w zawór odcinający) W zależności od obciążenia hydraulicznego AT/ /A4, pozytywna opinia GIG dotycząca stosowania separatorów Wavin na terenach szkód górniczych Warunki montażu Głębokość montażu do 6 m (posadowienie dna) Standardowe przykrycie separatora do 3 m, na zamówienie do 6 m Eksploatacja Opróżnianie przez wóz asenizacyjny, raz na pół roku, niskie koszty eksploatacji (czyszczenia) Opróżnianie przez wóz asenizacyjny, raz na pół roku wymagane czyszczenie całego separatora Wavin Certaro HDS Pro Wavin Certaro HDS Basic EuroHEK EuroHEK OMEGA HEK-EN Pojemność czynna l l l l l Możliwość by-passu Przepływ nominalny Przepływ maksymalny By-pass zewnętrzny By-pass wewnętrzny By-pass zewnętrzny 5 15 l/s l/s 3 15 l/s 3 50 l/s l/s 7 16 l/s l/s 3 15 l/s 3 50 l/s l/s Średnica przyłącza DN 110, DN 160, DN 200 DN DN DN DN Materiał PE PP PE PE GRP Montaż pod terenami obciążanymi ruchem do klasy D400 oraz przy wysokim poziomie wód gruntowych Osad i zawiesina to główne zagrożenia zakłócające pracę sieci kanalizacji deszczowej. Przedostające się do sieci zanieczyszczenia powodują zamulanie, a co za tym idzie nieprawidłową pracę systemów. Wiąże się to z podwyższonymi kosztami czyszczenia i eksploatacji oraz inwestycji na wymianę sieci kanalizacyjnej. Dodatkowo rozporządzenie MŚ z dnia 18 listopada 2014 r. wymaga m.in. oczyszczenia wód opadowych do wartości poniżej 100 mg/l zawartości zawiesiny ogólnej. Również stosowane coraz częściej systemy retencyjne i rozsączające do poprawnej i długotrwałej eksploatacji wymagają oczyszczenia z osadu doprowadzonych do systemu wód opadowych do poziomu poniżej 100 mg/l zawartości zawiesiny ogólnej. Możliwe zastosowania systemów podczyszczających przedstawiają rysunki na str

12 Przykładowe rozwiązania Retencja Studzienka osadnikowa z filtrem Azura lub Osadnik wirowy Certaro HDS (Pro, Basic) Separator Wavin Labko lub Separator Certaro NS lub Osadnik wirowy Certaro HDS (Pro, Basic) Regulator przepływu Wavin Studzienka FRW z regulatorem przepływu Odpowietrzenie (kominek wentylacyjny lub studzienka wentylacyjna) Zbiornik retencyjny monolityczny Wavin Labko lub Zbiornik retencyjny ze skrzynek retencyjno-rozsączających Wavin Q-Bic lub AquaCell Separator opcjonalnie, jeżeli przy odwodnieniu drogi i parkingu zastosowano osadnik wirowy Wpusty deszczowe Odwodnienie liniowe Rozsączanie Studzienka osadnikowa z filtrem Azura lub Osadnik wirowy Certaro HDS (Pro, Basic) Separator Wavin Labko lub Separator Certaro NS lub Osadnik wirowy Certaro HDS (Pro, Basic) Zbiornik retencyjno-rozsączający ze skrzynek retencyjno-rozsączających Wavin Q-Bic lub AquaCell Odpowietrzenie (kominek wentylacyjny lub studzienka wentylacyjna) Wpusty deszczowe Odwodnienie liniowe 12 Tel

13 Studzienki osadnikowe z filtrem Azura Filtr Azura jest urządzeniem do podczyszczania wody opadowej o średnicy DN/OD , wykonanym z rur i kształtek z nieplastyfikowanego poli(chlorku winylu) (PVC-u), polipropylenu (PP) lub polietylenu (PE), do montażu wewnątrz studzienki osadnikowej. Od wymiarów filtra i głębokości, na której będzie montowany, zależy minimalna średnica wewnętrzna studzienki. Filtr posiada budowę trójnika. W dolnej części znajduje się siatka. Górna część służy jako odpowietrzenie. Filtr montuje się na bosy króciec rury kanalizacji zewnętrznej. Urządzenie posiada aprobatę ITB. Wymiary filtrów podano w tabeli poniżej. Preferowany zakres doboru filtra Azura dla studzienek osadnikowych Studzienka 315 Studzienka 400 Studzienka 425 Studzienka Tegra 600 Studzienka Tegra 1000 Filtr Azura DN 110 tak* Filtr Azura DN 160 tak filtr nie głębiej niż 1,2 m p.p.t. tak filtr nie głębiej niż 1,2 m p.p.t. tak filtr nie głębiej niż 1,6 m p.p.t. tak Filtr Azura DN 200 Filtr Azura DN 250 Filtr Azura DN 315 Filtr Azura DN 400 tak filtr nie głębiej niż 1,6 m p.p.t. tak** tak** tak** tak Wymiary filtrów Średnica filtra Azura Wysokość L [mm] 160 min. 685 * Maksymalna wys. studzienki 1,2 m. Wprowadzenie rury ø110 do studzienki nie głębiej niż 0,55 m p.p.t. (dno rury). ** Studzienka z filtrem Azura w wykonaniu niestandardowym na specjalne zamówienie. 200 min min min min min Filtr Azura montowany jest w zależności od wielkości w studzienkach 315, 400, 425, Tegra 600 oraz Tegra cm Studzienka osadnikowa Tegra 600 z filtrem Azura

14 Osadniki wirowe Wavin Certaro HDS Grupę osadników Wavin Certaro tworzą dwa typy osadników: Certaro HDS Pro i Certaro HDS Basic. Są to urządzenia podczyszczające, wykorzystujące ruch wirowy i grawitację jako czynniki powodujące wytrącanie zawiesiny. Rozwiązanie Wavin Certaro spełnia wymagania stawiane nowoczesnym urządzeniom osadnikowym. Jest to osadnik wirowy, który wprowadza wodę w ruch wirowy, spowalniając i wydłużając czas przepływu przez urządzenie, co umożliwia skuteczne separowanie osadu oraz zanieczyszczeń i osiadanie ich w zbiorniku osadnika. Dzięki temu, że cząstki zanieczyszczeń są w osadniku wprowadzane w ruch wirowy, pokonują tę samą odległość co w standardowych separatorach osadu, jednak w znacznie mniejszym urządzeniu. Całość osadu można skutecznie usuwać, wykorzystując standardowy sprzęt do czyszczenia ciśnieniowego i pojazd asenizacyjny. Osadniki wirowe Wavin Certaro HDS służą do zabezpieczenia takich urządzeń jak: zbiorniki retencyjne, rozsączające lub magazynujące wodę opadową czy regulatory przepływu. Skuteczność filtracji osadników Wavin Certaro HDS Dobór rozwiązania w zależności od przepływu oraz wymaganej skuteczności Przepływ nominalny Wielkość zatrzymywanych cząstek [l/s] Osadnik wirowy (skuteczność > 80%) 75 µm HDS Pro µm HDS Pro 10 HDS Pro 15 HDS Basic 16 HDS Basic 34 Warunki stosowania Głębokość montażu osadników wirowych Wavin Certaro HDS Basic zależy od poziomu wody gruntowej. Maksymalna głębokość montażu określona jako odległość od dna obudowy osadnika do poziomu terenu wynosi 6 m, przy poziomie wody gruntowej w stosunku do dna wynoszącym nie więcej niż 5 m Osadnik hydrodynamiczny Wavin Certaro HDS Pro mała powierzchnia zabudowy dla terenów z dużą ilością piasku (małe i średnie parkingi, drogi) łatwa regulacja wysokości za pomocą elementów dystansowych Budowa Do budowy osadników hydrodynamicznych wykorzystuje się studzienki kanalizacyjne o nazwie Tegra 1000 wg PN-EN lub AT /2014, wykonane z polietylenu (PE). Stożek Tegra 1000 l generacji Pierścienie dystansowe Tegra 1000 I generacji możliwe 4 wysokości Element filtrujący pierścień z wbudowaną spiralą Budowa osadnika wirowego Wavin Certaro HDS Pro Ślepa kineta Tegra 1000 I generacji, stanowiąca zbiornik osadu 14 Tel

15 Podstawowe elementy Certaro HDS Pro Indeks SAP Nazwa urządzenia Element filtrujący Certaro Element filtrujący Certaro Element filtrujący Certaro Kineta ślepa Tegra 1000 I generacji Pierścień dystansowy Tegra 1000 I generacji o wysokości odpowiednio: 250, 500, 750, 1000 mm Stożek Tegra 1000 I generacji Uszczelka do pierścieni dystansowych i kinety Uwaga! W każdym zamówieniu należy wymienić wszystkie elementy podstawowe Wavin Certaro HDS Pro. Podstawowe parametry techniczne W zależności od średnicy nominalnej króćców połączeniowych (DN 110, 160, 200 mm) przepustowość nominalna filtrów Wavin Certaro HDS Pro wynosi odpowiednio: 5, 10 oraz 15 l/s. Podstawowe parametry techniczne osadnika wirowego Wavin Certaro HDS Pro Certaro Pro 5 Certaro Pro 10 Certaro Pro 15 Średnica króćca [mm] DN 110 DN 160 DN 200 Przepływ nominalny Qn [l/s] Przepływ maksymalny Qm [l/s] Zbiornik osadu [l] Powiększony zbiornik osadu [l] Zasada działania Certaro HDS Pro Przy przepływie wody deszczowej przez osadnik wirowy Certaro duże cząstki opadają na dno, a małe cząstki osiadają na części wirowej. W czasie intensywnych opadów deszczu część wody przepływa wbudowanym przelewem. Łatwiejsze są dostęp do rury środkowej w osadniku wirowym Certaro HDS Pro i jej czyszczenie. woda zanieczyszczona przepływ woda przepływ rura do czyszczenia separatora 15

16 Osadnik hydrodynamiczny Wavin Certaro HDS Basic dla terenów niosących duże ilości materii organicznej (liście, trawy) wbudowany by-pass wewnętrzny mała powierzchnia zabudowy Budowa osadnika wirowego Wavin Certaro HDS Basic Zasada działania osadnika wirowego Wavin Certaro HDS Basic Zasada działania Wavin Certaro HDS Basic składa się z dwóch części: górnej i dolnej (osadczej). Woda wpływa do części górnej urządzenia przez rurę dopływową, a następnie przepływa do części dolnej (osadczej) przez otwór wykonany w przegrodzie oddzielającej obie części i umieszczoną w nim rurę. W części dolnej następuje sedymentacja grawitacyjna oraz separacja cząstek stałych i wolnych cząstek olejowych. Oczyszczona woda przepływa przez zasyfonowany otwór znajdujący się w środku przegrody do górnej części, skąd kierowana jest na zewnątrz przez rurę odpływową. W górnej części znajduje się przelew, który zabezpiecza osadnik przed nadmiernym przepływem, np. w przypadku fali deszczu nawalnego. Podstawowe parametry techniczne osadnika wirowego Wavin Certaro HDS Basic Rodzaj osadnika Certaro HDS Basic 16 DN 250 Certaro HDS Basic 16 DN 500 Certaro HDS Basic 34 DN 300 Certaro HDS Basic 34 DN 600 Indeks SAP Przepływ nominalny Q nom [l/s] Przepływ maksymalny Q max [l/s] DN (ID) obudowy DN (OD) przyłącza H1 [mm] [mm] Wysokość osadnika [mm] Tel

17 Rodzaje separatorów Separatory to urządzenia służące do mechanicznego oddzielenia niepożądanych substancji ze ścieków deszczowych lub przemysłowych. W ofercie Wavin w zależności od oddzielanych substancji możemy wyróżnić następujące rodzaje separatorów: separatory piasku i zawiesin piaskowniki (często są zintegrowane z separatorami z pozostałych grup), separatory substancji ropopochodnych oleju i benzyny. Wszystkie produkowane przez nas separatory wykonane są z polietylenu lub z laminatów poliestrowych wzmacnianych włóknem szklanym GRP Separatory piasku Wavin Labko duża pojemność magazynowa, która w przypadku awarii może służyć jako retencja dla substancji ropopochodnych sedymentacja wykorzystująca ruch laminarny dostępne w wersji z zaworem zamykającym Budowa Zbiorniki EuroHEK i EuroHEK Omega wykonywane są jako zbiorniki z polietylenu (PE) w kształcie kulistym lub brył wielościennych, natomiast zbiorniki typu HEK-EN jako pionowe lub poziome zbiorniki wykonane z laminatu poliestrowego GPR (utwardzonej żywicy poliestrowej wzmacnianej włóknem szklanym). Powyżej pojemności 12 m 3 zbiorniki mogą być wyposażane w dodatkowy zawór odcinający, który po przekroczeniu pojemności maksymalnej oleju w ilości 6 m 3 zamyka wypływ, zatrzymując substancje ropopochodne w zbiorniku. System taki zapobiega wydostaniu się substancji ropopochodnych do odbiornika, zwłaszcza gdy wymagana jest duża pojemność awaryjna. Każdy z separatorów wyposażony jest w szacht inspekcyjny nadstawkę włazową EuroHUK. Dzięki zastosowaniu tego rozwiązania możliwe jest zapewnienie inspekcji separatora, jak i wyprowadzenie odpowietrzenia. Zasada działania Spływające z powierzchni utwardzonych wody opadowe niosą ze sobą piasek i osady drobnoziarniste. Piaskowniki HEK-EN, EuroHEK i EuroHEK Omega służą do oddzielania i zatrzymywania piasku, osadów i innych frakcji stałych. Wolna od nich woda płynie dalej do separatora oleju. Zgodnie z wymogami normy PN-EN 858 piaskownik musi zawsze stanowić wstępny element układu separacji oleju. Separator piasku przyczynia się do poprawy działania separatora olejowego oraz zmniejsza koszty konserwacji i utrzymania układu. Stanowiący wyposażenie dodatkowe separatora alarm poziomu osadu SandSET-1000 informuje użytkownika o konieczności opróżnienia piaskownika. W momencie gdy jest on mniej więcej w 1/3 pojemności wypełniony piaskiem, uruchamia się sygnał alarmowy. Systematyczne opróżnianie piaskownika stanowi gwarancję prawidłowości działania separatora. 17

18 SandSET SandSET Separator piasku EuroHEK PE i EuroHEK Omega H1 Du V Waga Materiał [mm] [mm] [mm] [mm] [mm] [mm] [l] [kg] - EuroHEK PE EuroHEK PE EuroHEK Omega PE EuroHEK Omega PE EuroHEK Omega PE h H1 EuroHEK Du1 V Du H1 h ø600 Du EuroHEK Omega Labko Separa Eur oh Omeg * Więc System Separator piasku HEK-EN H1 h Du 2 V hos 1 L [mm] [mm] [mm] [mm] [mm] [mm] [mm] [l] [cm] [m] , , , , , , ,9 Separator piasku HEK-EN z pojemnością awaryjną 6 m 3 i bez niej HEK-EN HEK-EN z pojemnością awaryjną m h H1 HEK-EN H1 h Du2 V Vos hos Vo L [mm] [mm] [mm] [mm] [mm] [mm] [mm] [l] [m 3 ] [cm] [l] [m] m , , m , ,1 ø , m , m ,0 80 4, m ,6 80 4, m ,1 80 6, m , m ,9 80 9, m , , m , , m , m , , m , m , , m ,4 Du2 L Labko 3,7 Separator pia HEK-EN Wi cej inform System alarm wlot/wylot Więcej informacji na temat nadstawek włazowych EuroHUK patrz str. 42. wentylacja System alarmowy SandSET-1000 wyposażenie dodatkowe. H1 poziom wlotu ścieków Modele powyżej HEK-EN mają możliwość wersji z awaryjnym h odległość między rzędną dna przewodu wlotowego a rzędną terenu gromadzeniem oleju: 6 m 3. poziom wylotu ścieków Uwaga: instrukcja montażu dostępna na zapytanie. wysokość separatora Du, Du2 średnica V pojemność czynna hos grubość warstwy osadu Vos pojemność gromadzenia osadu L długość Vo awaryjna pojemność magazynowa oleju 18 Tel

19 4.2. Separatory substancji ropopochodnych Wavin Certaro Wavin PEK Filter Wavin SuperPEK Wavin PEK Wavin MiniPEK Wavin EuroPEK Roo Sposób separacji substancji ropopochodnych lamelowy pakiet koalescencyjny filtr koalescencyjny pakiet lamelowy separacja grawitacyjna pakiet lamelowy Współpraca z piaskownikiem separator zintegrowany z piaskownikiem z oddzielnym piaskownikiem zintegrowany z piaskownikiem z oddzielnym piaskownikiem zintegrowany z piaskownikiem z oddzielnym piaskownikiem separatory wewnątrzbudynkowe Normy, aprobaty i atesty norma PN-EN 858 norma PN-EN 858, GIG* norma PN-EN 858 separator klasy II GIG* norma PN-EN 858 separator klasy II norma PN-EN 858, GIG* Obsługiwana powierzchnia zlewni m 2 (przepływ nominalny /przepływ maksymalny) m m m m m m 2 Przepływ nominalny 3 10 l/s l/s l/s l/s l/s l/s 0,6 1,8 l/s l/s Przepływ maksymalny l/s l/s l/s l/s l/s 0,6 1,8 l/s l/s Możliwość by-passu tak tak całoprzepływowe tak Pojemność czynna części osadczej l l l l Pojemność gromadzenia oleju l l l l l l l l Materiał PE PE, GRP PE, GRP GRP GRP PE, GRP PE PE, GRP montaż pod terenami obciążanymi ruchem do klasy D400 oraz przy wysokim poziomie wód gruntowych do klasy C250 do klasy D400 oraz przy wysokim poziomie wód gruntowych * Pozytywna opinia GIG dotycząca stosowania separatorów Wavin na terenach szkód górniczych Separator oleju Wavin Certaro NS bardzo wysoka skuteczność czyszczenia nie wymaga kotwienia w wodzie gruntowej do 2,5 m (od dna zbiornika) pakiet koalescencyjny nie wymaga usuwania podczas czyszczenia i inspekcji Separator Wavin Certaro NS jest stosowany do oczyszczania wszystkich rodzajów ścieków zaolejonych, takich jak np. wody deszczowe z terenów zagrożonych skażeniem substancjami ropopochodnymi (myjnie samochodowe). W działaniu separatora Wavin Certaro NS wykorzystano zasadę separacji grawitacyjnej. W celu przyspieszenia zjawiska separacji stosuje się pakiety koalescencyjne. Separatory Wavin Certaro NS współpracują z innymi systemami oferowanymi przez firmę Wavin. Dzięki ich wykorzystaniu możliwe jest zaprojektowanie i wykonanie kompletnej sieci kanalizacji deszczowej. 19

20 Budowa Zasada działania Wejście do separatora substancji ropopochodnych (czyszczenie zbiornika) Wejście do separatora osadu (czyszczenie zbiornika) Stożek Tegra 1000 NG Uszczelka Tegra 600 Uszczelka Tegra 1000 NG Odpowietrzenie Dopływ Separator substancji ropopochodnych Wylot Wlot Odpływ Zawór pływakowy Pakiet koalescencyjny Zbiornik PE Komora zbierania osadu Pakiet koalescencyjny Separator osadu Budowa separatora Wavin Certaro NS Zasada działania separatora Wavin NS Zanieczyszczona woda wpływa do komory osadnika, w której następuje zatrzymanie osadu np. piasku, ziemi. Po przejściu do drugiej części woda deszczowa kierowana jest przez pakiet koalescencyjny, w którym cząsteczki substancji ropopochodnych w postaci małych kropli łączą się w większe krople i wypływają na powierzchnię zgromadzonej w zbiorniku wody, a ta następnie zostaje skierowana w kierunku wylotu. Dzięki specjalnej konstrukcji możliwe jest oczyszczenie wody deszczowej poniżej 5 mg/l. Pakiet koalescencyjny można w prosty sposób wyciągnąć i poddać inspekcji. Ostatnim elementem jest zawór pływakowy, który zamyka wypływ z separatora w przypadku całkowitego wypełnienia komory substancją ropopochodną. Po opróżnieniu i oczyszczeniu separatora zawór ten należy odblokować. W przypadku występowania wody gruntowej dopuszczalny bezwzględny poziom mierzony od dna zbiornika () dla separatora Certaro NS wynosi 2,5 m. Głębokość przykrycia separatora NS Certaro (H1) wynosi 2,5 m. Wbudowany by-pass (opcjonalnie) Separatory Certaro NS 6 i NS 10 mogą być wyposażone w zintegrowane obejście (by-pass). Podstawowe parametry techniczne separatora Wavin Certaro NS Nazwa elementu Indeks SAP Pojemność osadu [dm 3 ] Pojemność oleju Pojemność wody Waga Przepływ maksymalny [dm 3 ] [dm 3 ] [kg] [l/s] A B C D1 D2 E F G H Szerokość [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Separator Certaro NS 6/600 2 x 160 mm Separator Certaro NS 10/ x 160 mm ,8 64,2 1403, Wymiar zależny od głębokości posadowienia , Tel

21 A 4 5 H1 B 2 3 D1 1 D2 E C Bez zintegrowanego by-passu Ze zintegrowanym by-passem F G H Nr Opis Indeks SAP 5 Dwuzłączka, rura karbowana Tegra 600 (2 uszczelki) Rura karbowana trzonowa 600 z PP (1 m) Uszczelka Tegra 1000 DN Stożek Tegra / Okresowe przeglądy urządzenia Dla zapewnienia optymalnej wydajności system NS Certaro powinien być regularnie kontrolowany. W razie potrzeby należy dokonać przeglądu urządzenia. Szybkość, z jaką system gromadzi olej i zanieczyszczenia, w większym stopniu zależy od warunków panujących w miejscu zainstalowania separatora niż od wielkości zbiornika. Na przykład posadowienie urządzenia dla zlewni w niestabilnej glebie lub posypywanie piaskiem podczas zimy może spowodować szybsze gromadzenie się osadu. Można temu zapobiec, regularnie czyszcząc utwardzone nawierzchnie. 1 Separator Certaro NS Patrz: tabela powyżej Osprzęt Moduł transferu danych Labcom (opcjonalnie) Moduł transferu danych Labcom może być podłączony do systemu alarmowego oleju OMS-1 lub zintegrowanego oleju i osadu Oil&Sludge SET Moduł umożliwia to, że do osoby odpowiedzialnej za kontrolowanie funkcji separatora zostaje wysłany sygnał informujący o zapełnieniu separatora odpadami i o konieczności opróżnienia go. W celu zainstalowania systemów alarmowych należy się zapoznać z instrukcjami obsługi Separator oleju Wavin PEK Filter i Wavin PEK Filter by-pass separator oleju klasy I filtr koalescencyjny z oddzielnym separatorem piasku lub jako urządzenie zintegrowane z separatorem piasku Budowa Zbiorniki separatorów PEK Omega Filter wykonane są jako zbiorniki z polietylenu (PE) w kształcie kulistym, natomiast zbiorniki separatorów PEK Filter powyżej przepustowości 20 l/s wykonuje się z laminatu poliestrowego GRP (utwardzonej żywicy poliestrowej wzmacnianej włóknem szklanym). Dodatkowo dostępne są także separatory do zabudowy wewnątrzbudynkowej typu PEK Filter SL o przepustowości 3, 6 i 10 l/s, wykonane w formie zbiorników wielościennych z PE. Każdy z separatorów wyposażony jest w nadstawkę włazową studzienkę EuroHUK, a powyżej przepustowości 400 l/s w dwie nadstawki. Dzięki zastosowaniu tego rozwiązania możliwe jest zarówno zapewnienie inspekcji separatora, jak i wyprowadzenie odpowietrzenia. Separator Wavin PEK Filter może być wyposażony w by-pass. 21

22 d c Zasada działania W separatorach typu PEK Filter proces flotacji grawitacyjnej wspomagany jest procesem koalescencji. Na odpływie z urządzenia mocuje się zawór pływakowy. Separatory PEK Filter mogą być montowane za separatorami piasku lub osadnikami wirowymi jako niezależne urządzenia bądź być zintegrowane z piaskownikami typu HEK-EN. Wtedy w pierwszej komorze, piaskowniku, zachodzi sedymentacja piasku i zawiesin, w drugiej zaś proces separacji substancji ropopochodnych. W przypadku separatorów typu PEK Filter by-pass tylko część oczyszczanej wody deszczowej trafia do separatora. Rozdział następuje przed separatorem i zachodzi wówczas, gdy przepływ przekroczy nominalną (projektowaną) H1 h Vo ø600 wartość. W ten sposób chroniony jest separator w czasie deszczów nawalnych. Za separatorem następuje połączenie strug. Na odpływie z urządzenia montowany jest zawór pływakowy. Opcjonalnie można wyposażyć separatory w alarmy oleju OMS-1 lub zintegrowanego oleju i osadu Oil&Sludge 2000 V Du ø600 ø600 ø600 H1 h Vo H1 h Du2 H1 Du2 V Du2 L PEK Filter NS 3, 6 10 PE PEK Omega Filter NS NS 30 PEK Filter NS NS 500 ø600 ø600 ø600 ø600 h 2 h h H1 2 2 H1 2 2 Vo V H1 Du2 Vo V Vo Vs Vs V Du Du2 L PEK Omega Filter NS 3, 6 by-pass PEK Omega Filter NS NS 40 by-pass PEK Filter NS NS 500 by-pass 22 Tel

23 Separator oleju PEK Filter wykonanie bez by-passu i z by-passem Przepływ 2 Przepływ by-passowy H1 Du2 V Vo L Waga Materiał [l/s] [mm] [mm] [mm] [l/s] [mm] [mm] [mm] [mm] [l] [l] [m] [kg] - PEK Filter NS 3 PE /110/ PE PEK filter NS 3 SL PE /110/ PE PEK Omega Filter NS /160/ PE PEK Filter NS 6 PE /160/ PE PEK Filter NS 6 SL PE /160/ PE PEK Omega Filter NS PEK Filter NS 10 PE PEK Filter NS 10 SL PE /160/ /160/ /160/ /160/ /160/ /160/ PE PE PE PEK Omega Filter NS /200/ PE PEK Omega Filter NS /200/ PE PEK Filter NS /200/ /200/ ,9 240 GRP PEK Omega Filter NS /250/ PE PEK Filter NS /250/ /250/ ,1 240 GRP PEK Omega Filter NS /250/ PE PEK Filter NS /250/ /250/ ,4 310 GRP PEK Omega Filter NS /315/ PE PEK Filter NS PEK Filter NS PEK Filter NS /315/ /315/ /315/ /315/ /315/ /315/ ,7 520 GRP ,8 630 GRP ,9 710 GRP PEK Filter NS /315/ ,9 820 GRP PEK Filter NS /315/ ,4 980 GRP PEK Filter NS /400/ , GRP PEK Filter NS /400/ , GRP PEK Filter NS /400/ , GRP PEK Filter NS /400/ , GRP PEK Filter NS /500/ , GRP PEK Filter NS /500/ , GRP PEK Filter NS /600/ , GRP PEK Filter NS /600/ , GRP PEK Filter NS /600/ , GRP wlot/wylot 2 wlot/wylot/by-pass wentylacja H1 poziom wlotu ścieków poziom wylotu ścieków wysokość separatora Du2 średnica V pojemność czynna Vo pojemność magazynowa oleju (min. max.) L długość Więcej informacji na temat nadstawek włazowych EuroHUK patrz: str

24 Separator oleju PEK Filter zintegrowany z piaskownikem wykonanie bez by-passu i z by-passem Przepływ 2 Przepływ by-passowy H1 Du2 V Vo Vs L Waga Materiał [l/s] [mm] [mm] [mm] [l/s] [mm] [mm] [mm] [mm] [l] [l] [l] [m] [kg] - PEK Omega Filter NS /110/ PE PEK Omega Filter NS /160/ PE PEK Omega Filter NS /160/ PE PEK Filter NS /160/ /160/ ,4 310 GRP PEK Omega Filter NS /200/ PE PEK Filter NS /200/ /200/ ,4 310 GRP PEK Omega Filter NS /200/ PE PEK Filter NS /200/ /200/ ,4 380 GRP PEK Omega Filter NS /250/ PE PEK Filter NS /250/ /250/ ,8 440 GRP PEK Omega Filter NS /250/ PE PEK Filter NS PEK Filter NS PEK Filter NS PEK Filter NS /250/ /250/ /315/ /315/ /315/ /315/ /315/ /315/ ,2 550 GRP ,1 720 GRP ,8 920 GRP , GRP PEK Filter NS /315/ , GRP PEK Filter NS /315/ , GRP PEK Filter NS /400/ GRP PEK Filter NS /400/ GRP PEK Filter NS /400/ GRP PEK Filter NS /400/ , GRP PEK Filter NS /500/ , GRP PEK Filter NS /500/ , GRP PEK Filter NS /600/ , GRP PEK Filter NS /600/ GRP PEK Filter NS /600/ GRP wlot/wylot 2 wlot/wylot/by-pass wentylacja H1 poziom wlotu ścieków poziom wylotu ścieków wysokość separatora Du2 średnica V pojemność czynna Vo pojemność magazynowa oleju (min. max.) Vs pojemność osadcza L długość System alarmowy OilSET-1000 stanowi wyposażenie dodatkowe. Więcej informacji na temat nadstawek EuroHUK patrz: str Tel

25 Uwaga: instrukcja montażu dostępna na zapytanie Separator oleju Wavin SuperPEK element hydrodynamiczny stanowią pakiety lamelowe, które wspomagają proces koalescencji i sedymentacji wielostrumieniowej duża objętość, która może być wykorzystana jako dodatkowa objętość magazynowa w przypadku awarii możliwość magazynowania olejów do 6 m 3 w przypadku awarii występuje jako urządzenie z oddzielnym separatorem piasku lub jako urządzenie zintegrowane z separatorem piasku Budowa Zbiorniki separatorów oleju SuperPEK wykonywane są z laminatu poliestrowego GRP (utwardzonej żywicy poliestrowej wzmacnianej włóknem szklanym). Separator oleju SuperPEK składa się z dwóch komór; nad każdą znajduje się nadstawka włazowa. W ściance pomiędzy pierwszą a drugą komorą umieszczone są pakiety lamelowe, w których zachodzą koalescencja olejów oraz zatrzymanie zawiesiny słabo sedymentującej. Zakres przepływów nominalnych wynosi: NS l/s. Konstrukcja separatorów pozwala bez niebezpieczeństwa wypłukania zanieczyszczeń na zwiększenie przepływu w stosunku do przepływu nominalnego. Separatory SuperPEK mogą być montowane za separatorami piasku lub osadnikami wirowymi jako niezależne urządzenia lub być zintegrowane z piaskownikami typu HEK-EN. W takim wypadku separator wyposażony jest w trzy nadstawki włazowe. Każdy z separatorów może być wyposażony w pływakowy zawór odcinający, który instaluje się na odpływie z urządzenia. 25

26 Zasada działania Separator SuperPEK składa się z dwóch komór przedzielonych ścianką. W pierwszej (większej) zachodzą sedymentacja zawiesiny i cząstek stałych, które nie osiadły w piaskowniku, oraz swobodna, grawitacyjna flotacja oleju. Przepływ ścieków do drugiej komory następuje przez sekcje lamelowe, w których zachodzi zjawisko koalescencji oleju. Moduły lamelowe działają również jako pakiety wielostrumieniowe i zatrzymują zawiesinę trudno opadającą. Separator oleju SuperPEK może być wyposażony w pływakowy zawór odcinający, który instaluje się na odpływie z urządzenia. Separatory oleju SuperPEK mogą być wyposażone w alarm poziomu oleju OMS-1, który standardowo odpowiada wymogom ATEX. Układ ten sygnalizuje fakt, że separator zapełnił się olejem. Separatory oleju SuperPEK zintegrowane z piaskownikiem HEK-EN mogą być wyposażone w alarm poziomu osadu SandSET-100 oraz system zintegrowany oleju i osadu Oil&Sludge SET 2000, które odpowiadają wymogom ATEX. Układy te sygnalizują konieczność opróżnienia separatora z nagromadzonych osadów. W przypadku gdy separator lamelowy SuperPEK zintegrowany jest z piaskownikiem HEK-EN, w pierwszej komorze piaskownika, dzięki sile ciężkości, zachodzi sedymentacja zawiesin i piasku, a w drugiej środkowej swobodna flotacja cząstek oleju, z której to części woda kierowana jest przez pakiety lamelowe do części ostatniej. Zasada działania pakietów lamelowych Typoszereg separatorów Super PEK i SuperPEK + 6 m 3 (z pojemnością awaryjną) SuperPEK SuperPEK + 6 m 3 Przepływ Przepływ maksymalny H1 Du2 V Vo L [l/s] [l/s] [mm] [mm] [mm] [mm] [mm] [mm] [l] [l] [m] NS ,4 NS ,4 NS ,5 NS ,5 NS ,8 NS 40 NS m ,9 NS 50 NS m ,0 NS 50 NS m ,2 NS 65 NS m ,7 NS 80 NS m ,2 NS 100 NS m ,8 NS 120 NS m ,0 NS 150 NS m ,7 NS 200 NS m ,0 NS 300 NS m ,0 NS 400 NS m NS 500 NS m Tabelka SuperPEK + 6m 3 od NS 10 do NS 30 SuperPEK + 6 m 3 Przepływ Przepływ maksymalny H1 Du2 V Vo L [l/s] [l/s] [mm] [mm] [mm] [mm] [mm] [mm] [l] [l] [m] NS m ,2 NS m ,2 NS m ,2 NS m ,2 NS m ,2 wlot/wylot wentylacja H1 poziom wlotu ścieków wysokość separatora poziom wylotu ścieków Du2 średnica V pojemność czynna Vo pojemność magazynowa oleju (min. max.) L długość 26 Tel

27 ø1000 ø600 ø600 H1 h V o Du2 V L Typoszereg separatorów SuperPEK zintegrowanych z piaskownikiem HEK-EN (patrz: tabela ze str. 28) H1 Du2 h ø1000 ø600 ø600 ø600 System alarmowy poziomu oleju OMS-1 Vo Vs V L Separator oleju lamelowy SuperPEK zintegrowany z piaskownikiem HEK-EN Więcej informacji na temat nadstawek włazowych EuroHUK patrz: str. 42. Typoszereg separatorów SuperPEK o przepustowości nominalnej NS 10-50, zintegrowanych z piaskownikiem, z możliwością awaryjnego magazynowania oleju 6 m 3 SuperPEK + HEK-EN + 6 m 3 Przepływ Przepływ maksymalny H1 Du2 V Vo Vs L [l/s] [l/s] [mm] [mm] [mm] [mm] [mm] [mm] [l] [l] [l] [m] NS m ,2 NS m ,2 NS m ,5 NS m ,2 NS m ,5 NS m ,2 NS m ,5 NS m ,5 NS m ,2 NS m ,5 NS m ,4 NS m ,5 NS m ,5 NS m ,5 NS m ,4 NS m ,4 NS m ,4 NS m ,4 wlot/wylot wentylacja H1 poziom wlotu ścieków wysokość separatora poziom wylotu ścieków Du2 średnica V pojemność czynna Vo pojemność magazynowa oleju (min. max.) Vs pojemność czynna piaskownika L długość System alarmowy OMS-1 stanowi wyposażenie dodatkowe. Więcej informacji nt. nadstawek włazowych EuroHUK patrz: str. 42. Uwaga: instrukcja montażu dostępna na zapytanie. Separator SuperPEK zintegrowany z piaskownikiem HEK-EN z możliwością awaryjnego magazynowania oleju 6 m 3 i pływakowym zaworem odcinającym na odpływie z urządzenia 27

28 Typoszereg separatorów SuperPEK zintegrowanych z piaskownikiem HEK-EN i SuperPEK zintegrowany + 6 m 3 (z pojemnością awaryjną) SuperPEK + HEK-EN SuperPEK + HEK-EN + 6 m 3 [l/s] [l/s] [mm] [mm] [mm] [mm] [mm] [mm] [l] [l] [l] [m] Przepływ Przepływ max. H1 Du2 V Vo Vs L NS ,7 NS ,4 NS NS ,5 NS ,5 NS ,6 NS ,3 NS ,2 NS NS ,1 NS ,5 NS ,9 NS ,2 NS ,2 NS ,5 NS ,9 NS NS m ,4 NS NS m ,0 NS NS m ,2 NS NS m ,8 NS NS m ,1 NS NS m ,0 NS NS m ,8 NS NS m ,4 NS NS m ,7 NS NS m ,5 NS NS m ,0 NS NS m ,5 NS NS m ,9 NS NS m ,3 NS NS m ,7 NS NS m ,0 NS NS m ,0 NS NS m ,1 NS NS m ,6 NS NS m ,0 NS NS m / ,3 NS NS m / ,8 NS NS m / ,5 NS NS m / ,3 NS NS m / ,9 NS NS m / ,0 NS NS m / ,7 NS NS m / ,5 NS NS m / ,2 NS NS m / ,8 NS NS m / ,2 NS NS m / ,0 NS NS m / ,8 NS NS m / ,6 Więcej informacji na temat nadstawek włazowych EuroHUK patrz: str Tel

29 Separator oleju Wavin PEK separator oleju klasy II separatory grawitacyjne Budowa Zbiorniki separatorów oleju PEK Omega wykonane są jako zbiorniki z polietylenu (PE) w kształcie wielościennym. Zbiorniki separatorów oleju PEK powyżej przepustowości 30 l/s wykonuje się z laminatu poliestrowego GRP (utwardzonej żywicy poliestrowej wzmacnianej włóknem szklanym). W separatorach oleju PEK cząsteczki frakcji lekkich substancji ropopochodnych gromadzą się na powierzchni cieczy. Zakres przepływów: NS l/s. ø600 Zasada działania W separatorach oleju typu PEK zachodzi grawitacyjna flotacja cząstek. Prędkość strumienia cieczy na skutek zmiany średnicy zostaje gwałtownie zmniejszona. Cząstki substancji ropopochodnych swobodnie wyflotowują. Dzięki zasyfonowaniu króćca wylotowego substancje ropopochodne nie wydostają się dalej do kanalizacji deszczowej. Dodatkowe wyposażenie separatora oleju PEK stanowi posiadający świadectwo zgodności z ATEX alarm poziomu oleju OMS-1, który sygnalizuje konieczność opróżnienia separatora. ø600 PEK NS 20...NS 250 H1 h Vo V H1 H1 h Du2 Du2 Du2 L PEK NS 3... NS 10 PEK OMEGA NS NS 30 PEK NS NS 250 Separator oleju PEK Przepływ H1 Du2 V Vo L [l/s] [l] [l] [l] [l] [l] [l] [l] [l] [m] PEK NS PEK NS PEK NS PEK Omega NS PEK Omega NS PEK Omega NS PEK Omega NS PEK Omega NS PEK NS ,7 PEK NS ,8 PEK NS ,9 PEK NS ,9 PEK NS ,4 PEK NS ,6 PEK NS ,7 PEK NS ,7 PEK NS ,8 wlot/wylot wentylacja H1 poziom wlotu ścieków poziom wylotu ścieków wysokość separatora * Więcej informacji nt. nadstawek włazowych EuroHUK patrz: str. 42. System alarmowy OMS-1 stanowi wyposażenie dodatkowe. Du2 średnica V pojemność czynna Vo pojemność magazynowa oleju (min. max.) L długość Uwaga: instrukcja montażu dostępna na zapytanie. 29

30 Separator oleju Wavin EuroPEK Roo separator oleju klasy I element filtracyjny stanowi pakiet koalescencyjny do oczyszczania wód deszczowych silnie zaolejonych, np. z automatycznych myjni samochodowych łatwość czyszczenia i niskie koszty utrzymania separatora Budowa Zbiorniki separatorów oleju EuroPEK Roo o przepływie do 10 l/s wykonuje się jako zbiorniki z polietylenu (PE) w kształcie brył wielościennych. Natomiast zbiorniki separatorów oleju EuroPEK Roo o przepustowości 15 l/s i większej produkowane są z laminatu poliestrowego GRP (utwardzonej żywicy poliestrowej wzmacnianej włóknem szklanym). Wysoką skuteczność oczyszczania zapewnia koalescencyjny pakiet siatkowy. Charakteryzuje się on dużą powierzchnią czynną koalescencji 1 m 3 pakietu koalescencyjnego odpowiada 443 m 2 powierzchni czynnej. Wkłady koalescencyjne separatora oleju EuroPEK Roo można czyścić myjką ciśnieniową, po czym uzyskują one ponownie pełnię możliwości technologicznych. Możliwość mycia pakietów koalescencyjnych w znaczny sposób przyczynia się do zmniejszenia kosztów utrzymania i konserwacji separatora nie ma również potrzeby zagospodarowywania zużytych filtrów, które zgodnie z przepisami należą do odpadów niebezpiecznych. Separatory EuroPEK Roo stosuje się do: oczyszczania, np. ścieków z automatycznych myjni samochodowych, ścieków przemysłowych, wód deszczowych silnie zaolejonych. Zakres przepływów: NS l/s. Separator oleju EuroPEK Roo Pakiet koalescencyjny Zasada działania Zaolejona woda przepływa przez komórki pakietu koalescencyjnego. Drobiny oleju przylegają do powierzchni pakietu, łączą się w większe krople (zjawisko koalescencji) i zostają odseparowane od wody. Poprzez wolne przestrzenie pakietu krople oleju flotują i tworzą na powierzchni zwierciadła wody jednolitą warstwę oleju. Wydzielony olej jest zatrzymywany jako jednolita warstwa na powierzchni wody w separatorze. Natomiast cząsteczki stałe słabo sedymentujące, które nie zostały zatrzymane w piaskowniku, zsuwają się na dno zbiornika. Dodatkowe wyposażenie separatora oleju EuroPEK Roo stanowi posiadający świadectwo zgodności z ATEX alarm poziomu oleju OMS-1, który sygnalizuje konieczność opróżnienia separatora. Przepływ H1 Du V Vo L Liczba pakietów Liczba nadstawek EuroHUK 600 Liczba studzienek Tegra 600 [l/s] [mm] [mm] [mm] [mm] [mm] [mm] [l] [l] [m] [kpl.] [kpl.] [kpl.] EuroPEK Roo NS PE EuroPEK Roo NS PE EuroPEK Roo NS PE EuroPEK Roo NS , GRP EuroPEK Roo NS , GRP EuroPEK Roo NS , GRP EuroPEK Roo NS GRP EuroPEK Roo NS GRP EuroPEK Roo NS , GRP EuroPEK Roo NS GRP EuroPEK Roo NS , GRP EuroPEK Roo NS , GRP EuroPEK Roo NS , GRP Materiał 30 Tel

31 SandSET-1000 ø600 Labko ø600 ø600 Labko OilSET-1000 h H1 h A B Du EuroPEK Roo NS 3... NS 10 H1 Du L EuroPEK Roo NS NS 150 wlot/wylot wentylacja H1 poziom wlotu ścieków poziom wylotu ścieków wysokość separatora Du średnica V pojemność czynna Vo pojemność magazynowa oleju (min. max.) L długość * Więcej informacji nt. nadstawek włazowych EuroHUK 600 patrz: str. 42. System alarmowy OMS-1 stanowi wyposażenie dodatkowe Separator oleju wewnątrzbudynkowy Wavin MiniPEK separator oleju klasy II mała wysokość do stosowania w pomieszczeniach warsztatów, na parkingach podziemnych i w garażach Separatory piasku i oleju MiniPEK A Separatory piasku i oleju MiniPEK A służą do wychwytywania i gromadzenia zanieczyszczeń pozostawianych na posadzkach przez pojazdy mechaniczne. Są to takie zanieczyszczenia jak piasek i błoto oraz oleje i benzyny. Zanieczyszczenia dostają się do separatorów MiniPEK A przez żeliwną kratkę ściekową DN 600, A15 (zwieńczającą separator), bezpośrednio z powierzchni posadzek np. w trakcie mycia posadzek i podłoży. Na zamówienie możliwe jest wykonanie zwieńczenia klasy C250. Separatory MiniPEK A pełnią jednocześnie funkcję studzienek odwodnieniowych. Odpływ ścieków następuje przez zasyfonowany przewód wylotowy DN 110 mm. Separator Oleju MiniPEK ST 0,4 Separator oleju MiniPEK ST 0,4 służy do tego, by ścieki powstałe z odwodnienia posadzek oraz podłoży wewnątrz budynków i obiektów przemysłowych oczyścić z olejów. Zanieczyszczone ścieki, ujęte wcześniej w system kanalizacji, dostają się do separatora MiniPEK ST 0,4 zasyfonowanym wlotem DN 110 mm. Odpływ ścieków następuje przez zasyfonowany przewód wylotowy DN 110 mm. Separator jest zwieńczony pokrywą żeliwną DN 600, A15. W separatorze zainstalowany jest dodatkowo króciec DN 110 mm. Zastosowanie parkingi wewnętrzne garaże magazyny zaplecza przemysłowe Separator piasku i oleju MiniPEK 0,3 Separator oleju MiniPEK 0,3 zabezpiecza kanalizację przed przedostaniem się do niej olejów pochodzących z wycieków, np. z pieców olejowych lub urządzeń przemysłowych. Separator MiniPEK 0,3 służy również do gromadzenia i usuwania zanieczyszczeń powstałych w trakcie mycia posadzek. Zatrzymuje piasek i błoto oraz oleje i benzyny. Zanieczyszczenia dostają się do separatora MiniPEK 0,3 przez kratkę ściekową zamontowaną w pokrywie tworzywowej DN 600, A15, która zwieńcza separator. Separator wyposażony jest w pływakowy zawór, który odcina odpływ z urządzenia w przypadku nagromadzenia się w separatorze zbyt dużej ilości oleju. Odpływ ścieków następuje przez zasyfonowany przewód wylotowy DN 110 mm. Zastosowanie kotłownie olejowe pomieszczenia z agregatami i kompresorami olejowymi 600 Nadstawka Służy do przedłużenia głębokości montażu: h (440 mm). (440) H=400 maks. 31

32 Separatory piasku i oleju zwieńczenie DN 600 Du 1 1 Du H 1 h 1 H 2 H 3 H 4 H 3 H 2 H 1 h Du Du MiniPEK A 0,2 MiniPEK A 0,4 MiniPEK A 0,6 MiniPEK ST 0,4 MiniPEK 0,3 Indeks SAP Przepływ maksymalny Pojemność do separacji oleju i benzyny Pojemność osadcza Średnica kołnierza wejścia inspek. Średnica wylotu Średnica wlotu [l/s] 0,6 1,2 1,8 1,2 0,9 V1 [l] V2 [l] Du 1 [mm] [mm] [mm] Wentylacja 3 [mm] Głębokość montażu Poziom wylotu ścieków Poziom wlotu ścieków h [mm] H 1 [mm] H 2 [mm] Wysokość H 3 [mm] Średnica Du [mm] Waga [kg] Zwieńczenie Wpust A15 (faktyczna wytrzymałość: 5 t) Pokrywa żeliwna A15 (faktyczna wytrzymałość: 5 t) Pokrywa tworzywowa A15 (faktyczna wytrzymałość: 5 t) Uwaga: instrukcja montażu dostępna na zapytanie. Separator piasku i oleju MiniPEK Separator piasku i oleju MiniPEK służy do wychwytywania i gromadzenia zanieczyszczeń pozostawianych na posadzkach przez pojazdy mechaniczne, a także powstałych z odwodnienia posadzek oraz podłoży wewnątrz budynków i obiektów przemysłowych. Zanieczyszczone ścieki, ujęte wcześniej w system kanalizacji, dostają się do separatora MiniPEK zasyfonowanym wlotem DN 110 mm. Odpływ ścieków następuje 32 Tel

33 V2 h h przez zasyfonowany przewód wylotowy DN 110 mm. Separator jest zwieńczony kratą ściekową DN 300, B125. Zastosowanie parkingi wewnętrzne garaże magazyny zaplecza przemysłowe Separator oleju MiniPEK S 0,4 Separator oleju MiniPEK S 0,4 służy do tego, by ścieki powstałe z odwodnienia posadzek oraz podłoży wewnątrz budynków i obiektów przemysłowych oczyścić z olejów. Zanieczyszczone ścieki, ujęte wcześniej w system kanalizacji, dostają się do separatora MiniPEK S 0,4 zasyfonowanym wlotem DN 110 mm. Odpływ ścieków następuje przez zasyfonowany przewód wylotowy DN 110 mm. Separatory piasku i oleju zwieńczenie DN Du1 2 Du1 2 Du1 2 Du1 2 L1 V1 H1 L2 V1 V2 L1 H1 L2 L1 V1 V2 H1 h 2H 3 2 V1 L1 H1 h MiniPEK 0,2 MiniPEK 0,4 MiniPEK 0,6 MiniPEK S 0,4 Indeks SAP Przepływ maksymalny [l/s] 0,6 1,2 1,8 1,2 Pojemność do separacji oleju i benzyny V1 [l] Pojemność osadcza V2 [l] Średnica kołnierza wejścia inspek. Du1 [mm] ø 320 ø 320 ø 320 ø 320 Średnica wylotu [mm] DN 110 DN 110 DN 110 DN 10 Średnica wlotu 2 [mm] DN 110 (opcja) DN 110 (opcja) DN 110 (opcja) DN 110 Wentylacja 3 [mm] DN 110 Głębokość montażu h [mm] Poziom wylotu ścieków H1 [mm] Poziom wlotu ścieków [mm] Wysokość [mm] Długość L1 [mm] Szerokość L2 [mm] Waga [kg] Zwieńczenie Wpust ø 300 B125 (C250 opcja) Pojemność osadcza na 2 miejsca parkingowe Zawiera wiaderko Wpust ø 300 B125 (C250 opcja) Pojemność osadcza na 4 miejsca parkingowe Zawiera wiaderko Wpust ø 300 B125 (C250 opcja) Pojemność osadcza na 6 miejsc parkingowych Zawiera wiaderko Pokrywa ø 300 B125 Uwaga: instrukcja montażu dostępna na zapytanie. 33

34 Metody obliczeń Aby dobrać urządzenie podczyszczające, należy wziąć pod uwagę: rodzaj zanieczyszczenia rodzaj powierzchni wielkość powierzchni natężenie deszczu Aby ułatwić dobór, sposób postępowania został przedstawiony na poniższym schemacie. Rodzaj i wielkość zanieczyszczeń na odwadnianej powierzchni Wybór pracy urządzenia podczyszczającego (zawiesina mineralna) Wybór parametrów pracy urządzenia podczyszczającego (separatora substancji ropopochodnych) Dobór separatora piasku (piaskownika) wg schematu obliczeniowego 1 lub osadnika wirowego Obliczenia dla natężenia deszczu nawalnego, np. 2-letniego Obliczenia dla przepływu nominalnego o natężeniu 15 l/(s x ha) Dobór separatora na deszcz, np. 2-letni system direct z osobnym separatorem piasku Dobór separatora na deszcz, np. 2-letni system direct ze zintegrowanym separatorem piasku Dobór separatora oleju na przepływ 15 l/(s x ha) układ z by-passem z osobnym separatorem piasku Dobór separatora oleju na przepływ 15 l/(s x ha) układ z by-passem ze zintegrowanym separatorem piasku Dobór separatora zintegrowanego typu Certaro NS by-pass Dobór separatora wg schematu obliczeniowego 2a SuperPEK; ewentualnie dla małych zlewni PEK, PEK Filter, EuroPEK Roo (osobny separator piasku dobierany wg schematu obliczeniowego 1) Dobór separatora zintegrowanego wg schematu obliczeniowego 2b SuperPEK + wielkości separatora piasku wg schematu obliczeniowego 1; ewentualnie dla małych zlewni PEK, PEK Filter, EuroPek Roo + wielkości separatora piasku wg schematu obliczeniowego 1 lub dobór separatora zintegrowanego typu Certaro NS Dobór separatora oleju PEK Filter z by-passem wg schematu obliczeniowego 3 (osobny separator piasku dobierany wg schematu obliczeniowego 1) Dobór studni przelewowej FRW z regulatorem (str. 38) Dobór separatora oleju PEK Filter wg schematu obliczeniowego 3 (osobny separator piasku dobierany wg schematu obliczeniowego 1) Dobór studni kontrolnej EuroNOK FRW (str. 41) Dobór studni przelewowej FRW z regulatorem (str. 38) Dobór separatora oleju PEK Filter wg schematu obliczeniowego 3 + wielkość separatora piasku wg schematu obliczeniowego 4 (HEK-EN) = PEK Filter + HEK-EN Dobór studni kontrolnej EuroNOK FRW (str. 41) Dobór separatora oleju PEK Filter z by-passem wg schematu obliczeniowego 3 + wielkość separatora piasku wg schematu obliczeniowego 4 (HEK-EN) = PEK Filter + HEK-EN 34 Tel

35 System Direct dobór urządzeń oczyszczających Dobór separatorów wód deszczowych Ilość ścieków opadowych: Q = q Σ (F ψ) φ [l/s] gdzie: q natężenie deszczu [l/s x ha] F powierzchnia zlewni [ha] ψ współczynnik spływu powierzchniowego φ współczynnik opóźnienia (dla dużych zlewni) Rozporządzenie MŚ z dnia 18 listopada 2014 r. wymaga tego, aby: dla powierzchni szczelnej terenów przemysłowych, składowych, baz transportowych, portów, lotnisk, miast, budowli kolejowych, dróg ekspresowych, krajowych, wojewódzkich, powiatowych klasy G oraz parkingów o pow. > 0,1 ha natężenie deszczu q wynosiło co najmniej 15 l/s ha, co umożliwia oczyszczanie średnio 87% rocznych opadów; dla powierzchni szczelnej obiektów magazynowania i dystrybucji paliw natężenie deszczu było wyższe od rocznego opadu o czasie trwania c = 15 minut i wynosiło q = 77 l/s ha. Dobór piaskowników Stężenie zawiesiny ogólnej w wodach opadowych waha się w zakresie od 70 do 800 mg/l (poza okresem roztopów). Średnie stężenie wynosi między 150 a 400 mg/l. Minimalny poziom stężenia zawiesiny na odpływie wymagany przepisami osiąga się w przypadku zatrzymania ziaren o średnicy między 0,15 a 0,20 mm (dla wód deszczowych). Sprawność piaskownika (stopień redukcji zawiesiny): η = gdzie: z 1 stężenie zawiesiny ogólnej na wlocie do separatora [mg/l] z 2 stężenie zawiesiny ogólnej na wylocie z separatora [mg/l] Zgodnie z Rozporządzeniem MŚ: z 2 = 100 mg/l. Sprawność piaskowników dla Q n wynosi 60 80%, natomiast dla Q max wynosi maksimum 50%. Powierzchnia piaskownika: Q 3,6 A o = [m 2 ] gdzie: (z 1 -z 2 ) 100% z 1 V o Q ilość wód opadowych [l/s] V o prędkość opadania odpowiadająca obciążeniu hydraulicznemu [m/h] Dachy Rozporządzenie wymaga oczyszczenia wód opadowych do następujących wartości wskaźników zanieczyszczeń: zawiesina ogólna: < 100 mg/l, substancje ropopochodne: < 15 mg/l. Wartość obciążenia hydraulicznego dla obliczonego stopnia redukcji zawiesiny (sprawności osadnika) można odczytać z poniższej tabeli. Pojemność piaskownika: V = h c A o [m 3 ] gdzie: Rodzaj zlewni Teren utwardzony Kostka Asfalt Żwir Zieleń Zabudowa zwarta Zabudowa luźna Zabudowa willowa Stopień redukcji zawiesiny ogólnej [%] Minimalna średnica zatrzymanych zawiesin ziarnistych [µm] Maksymalne obciążenie hydrauliczne [m 3 /m 2 x h] h c wysokość czynna piaskownika [m] Wysokość czynna piaskownika h c nie powinna być mniejsza niż 1,0 m. Najlepiej dobierać piaskowniki o małej wysokości czynnej. Schemat obliczeniowy 1 Współczynnik spływu ψ 0,90 1,00 0,90 0,80 0,85 0,80 0,90 0,15 0, Zlewnia F = 2 ha, ψ = 0,8, φ = 0,8 Natężenie deszczu maksymalne (deszcz nawalny, 2-letni) q m = 136 l/s ha Q max = F ψ φ q m = 2 0,8 0,8 136 = 174 l/s Parametry dla dopływu maksymalnego Q max = 174 l/s z 1 maksymalne stężenie zawiesiny ogólnej na wlocie z 1 = 200 mg/l z 2 stężenie wymagane na wylocie z 2 = 100 mg/l Sprawność η = 50, dla DN 0,20 mm V o = 82 m/h Powierzchnia piaskownika A o = 7,5 m 2 Dobrano piaskownik HEK-EN 8000 o wymiarach: średnica D = 1,6 m, długość L = 4,8 m, Ao = 7,68 m 2 0,10 0,50 0,70 0,30 0,50 0,25 0,

36 Schemat obliczeniowy 2a Zlewnia F = 2 ha, ψ = 0,8, φ = 0,8 Natężenie deszczu nominalne q n = 15 l/s Natężenie deszczu maksymalne (deszcz nawalny, 2-letni) q m = 136 l/s ha Q n = F ψ φ q m = 2 0,8 0,8 15 = 19,2 l/s Q max = F ψ φ q m = 2 0,8 0,8 136 = 174 l/s Dobrano separator oleju SuperPEK NS 20 o przepływie nominalnym NS 20 l/s i maksymalnej przepustowości hydraulicznej 200 l/s (przepustowość maksymalna musi być Q m ). Uwaga: separatory SuperPEK osiągają pełną efektywność oczyszczania dla przepływów wynoszących 30 40% maksymalnej przepustowości hydraulicznej. Schemat obliczeniowy 2b Zlewnia F = 0,5 ha, ψ = 0,7, φ = 1,0 Natężenie deszczu nominalne q n Natężenie deszczu maksymalne (deszcz nawalny, 2-letni) q m = q n = 136 l/s ha Q max = F ψ φ q m = 0,5 0,7 1,0 136 = 47,1 l/s Dobrano separator oleju SuperPEK NS 50 (+ separator piasku HEK-EN 2000) lub separator zintegrowany SuperPEK NS 50 + HEK-EN Opcja dla małych zlewni Dobrano separator oleju PEK Filter NS 50 (+ separator piasku HEK-EN 2000) lub separator zintegrowany PEK Filter NS 50 + HEK-EN Dla separatorów zgodnych z normą PN-EN 858 można posłużyć się metodyką doboru, którą określa norma (dla sprawdzenia). Norma PN-EN 858 wymaga tego, aby przepływowi Q = 1 l/s odpowiadał piaskownik o pojemności V = 100 l. Taki warunek gwarantuje 1,5-minutowy czas zatrzymania wód opadowych w piaskowniku i dobre warunki sedymentacji. Dla przepływu w wysokości 50 l/s pojemność piaskownika powinna wynosić 5000 l. Jako element końcowy, zgodnie z normą PN-EN 858, układ oczyszczający powinien posiadać studnię kontrolną, np. studnię kontrolno-połączeniową EuroNOK FRW System by-pass Schemat obliczeniowy 3 Zlewnia F = 2 ha, ψ = 0,8, φ = 0,8 Natężenie deszczu nominalne q n = 15 l/s Natężenie deszczu maksymalne (deszcz nawalny, 2-letni) q m = 136 l/s ha Q n = F ψ φ q m = 2 0,8 0,8 15 = 19,2 l/s Q max = F ψ φ q m = 2 0,8 0,8 136 = 174 l/s Uwaga: w tym wypadku konieczny jest dobór studni przelewowej FRW z regulatorem (str. 38) i studni kontrolnej EuroNOK FRW (str. 39). Dobrano separator oleju PEK Filter NS 20 o przepływie nominalnym NS 20 l/s. Alternatywnie: PEK Filter NS 20 by-pass. Schemat obliczeniowy 4 Zlewnia F = 2 ha, ψ = 0,8, φ = 0,8 Natężenie deszczu nominalne q n = 15 l/s Natężenie deszczu maksymalne (deszcz nawalny, 2-letni) q m = 136 l/s ha Q n = F ψ φ q m = 2 0,8 0,8 15 = 19,2 l/s Q max = F ψ φ q m = 2 0,8 0,8 136 = 174 l/s z 1 maksymalne stężenie zawiesiny ogólnej na wlocie z 1 = 250 mg/l z 2 stężenie wymagane na wylocie z 2 = 100 mg/l Sprawność η = 60, dla DN 0,15 mm V o = 36 m/h Powierzchnia piaskownika A o = 2,0 m 2 Dobrano piaskownik kulisty EuroHEK Omega 2000 o średnicy 1750 mm, A = 2,40 m 2, lub piaskownik poziomy HEK-EN 2000 o wymiarach: średnica D = 1,4 m, długość L = 3,70, A = 2,38 m 2. Dobór separatorów Dla separatorów zgodnych z normą PN-EN 858 można posłużyć się metodyką doboru, którą określa norma (dla sprawdzenia). Norma PN-EN 858 wymaga, aby przepływowi Q = 1 l/s odpowiadał piaskownik o pojemności V = 100 l. Taki warunek gwarantuje 1,5-minutowy czas zatrzymania wód opadowych w piaskowniku i dobre warunki sedymentacji. Dla przepływu 20 l/s pojemność piaskownika powinna wynosić 2000 l. Jako element końcowy, zgodnie z normą PN-EN 858, układ oczyszczający powinien posiadać studnię kontrolną, np. studnię kontrolno-połączeniową EuroNOK FRW. 36 Tel

37 4.3. Studnie z regulatorem przepływu typu FRW i FRW Direct Studnie z regulatorem przepływu typu FRW Budowa Pływakowe regulatory przepływu typu FRW to kompletne urządzenia składające się z wielościennego bądź kulistego zbiornika wykonanego z polietylenu (PE) lub żywicy wzmocnionej włóknem szklanym (GRP) w formie cylindrycznej oraz regulatora ze stali nierdzewnej firmy Steinhardt, a także układu syfonowo-przelewowego. Każdy zbiornik wyposażony jest w regulator przepływu typu Mini firmy Steinhardt, który umożliwia utrzymanie natężenia odpływu Q n niezależnie od natężenia dopływu do urządzenia. Pływakowe regulatory przepływu FRW posiadają przepustowość nominalną od 3 do 250 l/s i przepustowość maksymalną (obejścia burzowego) Q max odpowiednio od 30 do 2500 l/s. Zbiornik Zasada działania Studnie z regulatorem przepływu typu FRW przeznaczone są do instalacji w systemach kanalizacji deszczowej, odprowadzającej wody opadowe z dużych powierzchni, np. dróg, ulic, parkingów, składów lub terenów przemysłowych. Podczas deszczu miarodajnego całość wód deszczowych jest podczyszczana w separatorze. We wczesnej fazie dużego opadu zaczyna działać mechanizm regulacji przepływu FRW. Regulator przepływu nie pozwala na to, by maksymalne natężenie ścieków dopływających do separatora było większe niż przepustowość nominalna urządzenia. Nadmiar wód jest najpierw na krótko gromadzony w studni (podpiętrzany), a następnie kierowany przelewem do przewodu by-passowego z pominięciem układu separatorów. Nawet podczas deszczu nawalnego układ separacyjny działa prawidłowo. Regulator przepływu typu FRW kieruje ilość wody przekraczającej wydajność separatora oleju przez przewód by-passowy. Zapobiega to wypłukiwaniu piasku i substancji ropopochodnych zgromadzonych w separatorze. Studnia przelewowa FRW umożliwia oczyszczenie 87% rocznej sumy opadów z danego obszaru. Za układem separatora znajduje się studnia kontrolna EuroNOK FRW, w której przewód by-passowy ponownie łączy się z przewodem kanalizacji deszczowej. Studnia przelewowa FRW z regulatorem przepływu Studzienka deszczowa osadnikowa Tegra 600 Studzienka deszczowa osadnikowa Tegra 600 Studzienka rewizyjna Tegra 600 Studzienka rewizyjna Tegra 600 Studnia przelewowa FRW z regulatorem przepływu System alarmowy poziomu osadu SandSET-1000 Jednostka przepływu danych Labcom 200 System alarmowy poziomu oleju OilSET-1000 Piaskownik HEK-EN Układ by-passowy Wavin Separator oleju PEK Filter z filtrem koalescencyjnym Studzienka kontrolna EuroNOK FRW 37

38 Studnie z regulatorem przepływu FRW Parametry NS Q max 2 H1 Du H4 [l/s] [l/s] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] - FRW 3/ PE FRW 3/ PE FRW 6/ PE FRW 6/ PE FRW 10/ PE FRW 10/ PE PE FRW 15/ PE FRW 15/ PE PE FRW 20/ PE FRW 20/ PE PE FRW 25/ PE GRP FRW 30/ PE FRW 30/ PE GRP FRW 40/ PE FRW 40/ PE GRP FRW 50/ PE FRW 50/ PE GRP FRW 65/ PE FRW 65/ GRP GRP FRW 80/ PE FRW 80/ GRP GRP FRW 100/ PE FRW 100/ GRP GRP FRW 125/ GRP FRW 125/ GRP GRP FRW 150/ GRP FRW 150/ GRP GRP FRW 200/ GRP GRP FRW 250/ GRP NS 6/18... NS 30/90 ø800 H1 h H4 Du 2 FRW NS 40/ NS 100/300 ø800 H1 h Du FRW NS 65/ NS 250/2500 H4 NS przepływ nominalny do separatora Q max przepływ maksymalny do by-passa wlot, wylot /by-pass 2 wylot do separatora wentylacja H1 poziom wlotu ścieków poziom by-passa poziom wylotu Du średnica zewnętrzna H4 całkowita wysokość * Zagłębienie dna kanału na wlocie do studni do doboru EuroHUK 800. Nadstawki włazowe EuroHUK 800 EuroHUK 800 FRW NS 10/100 NS 20/200 h [mm] FRW NS 25/250 NS 50/500 h [mm] FRW NS 65/650 NS 250/2500 h [mm] Tel

39 Studnie z regulatorem przepływu typu FRW Direct Budowa Studnie z regulatorem przepływu typu FRW Direct to kompletne urządzenia składające się z wielościennego bądź kulistego zbiornika wykonanego z polietylenu (PE) lub żywicy wzmocnionej włóknem szklanym (GRP) w formie cylindrycznej oraz regulatora ze stali nierdzewnej firmy Steinhardt, a także układu syfonowo-przelewowego. Każdy zbiornik wyposażony jest w regulator przepływu typu Mini firmy Steinhardt, który umożliwia utrzymanie natężenia odpływu Q n niezależnie od natężenia dopływu do urządzenia. Studnie z regulatorem przepływu typu FRW Direct posiadają przepustowość od 3 do 1000 l/s. Istnieje możliwość wykonania regulatora hydrodynamicznego (bez elementu Mini firmy Steinhardt). Zasada działania Studnie z regulatorem przepływu FRW Direct służą do regulowania lub ograniczania przepływu. Można je stosować na dopływie lub odpływie do/z urządzenia, którym może być np. filtr, separator substancji ropopochodnych albo zbiornik retencyjny lub rozsączający. W zależności od funkcji i miejsca montażu (za lub przed urządzeniem) regulatory przepływu mogą być nazywane regulatorami dopływu lub odpływu. Zadaniem regulatora przepływu jest zabezpieczenie wspomnianych urządzeń przed nadmiernym przepływem wód deszczowych, który może doprowadzić np. do: wypłukania osadów lub innych zanieczyszczeń z urządzenia oczyszczającego, przepełnienia kolektora deszczowego, przepełnienia zbiornika magazynującego itp. Studnie z regulatorem przepływu FRW Direct Parametry typu FRW Direct Q n (NS) NS Q max 2 H1 Du [l/s] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] - Direct PE Direct PE Direct PE Direct PE Direct PE Direct PE Direct PE Direct PE Direct PE Direct PE Direct PE Direct PE Direct PE Direct PE Direct PE Direct PE Direct PE Direct GRP Direct GRP Direct GRP Direct GRP Direct GRP Direct GRP Direct GRP Direct GRP Direct GRP Direct GRP NS Q max przepływ nominalny do separatora przepływ maksymalny do by-passa wlot 2 H1 wylot poziom wlotu ścieków poziom wylotu Du średnica zewnętrzna całkowita wysokość 39

40 ø800 ø800 H1 2 H1 h min/max 2 ø3000 Du Du FRW Direct NS 3... NS 30 FRW Direct NS NS 150 FRW Direct NS Zbiorniki kontrolne EuroNOK i EuroNOK FRW Budowa Zbiorniki studni kontrolnych EuroNOK wykonane są z polietylenu (PE) DN , jako studnie pionowe wielościenne. Zbiorniki kontrolne EuroNOK wyposażone są w zasuwy odcinające wypływ. Zbiorniki kontrolne EuroNOK FRW wykonane są z polietylenu (PE) do wielkości DN 500 jako studnie pionowe wielościenne. Zasada działania Zgodnie z normą PN-EN 858 końcowym elementem układu separacji jest zbiornik kontrolny EuroNOK. Umożliwia on pobieranie próbek oczyszczanych ścieków, a co za tym idzie monitorowanie jakości ścieków i wód opadowych odprowadzanych do sieci kanalizacyjnej. W układach oczyszczania systemu Direct stosujemy zbiorniki kontrolne EuroNOK. Natomiast w układach by-passowych używane są zbiorniki kontrolno-połączeniowe EuroNOK FRW, służące jednocześnie do ponownego włączenia się do kanału deszczowego. Zbiorniki EuroNOK i EuroNOK FRW wyposażone są standardowo w zasuwę odcinającą, która umożliwia zamknięcie kanału ściekowego w razie awarii ekologicznej. Mogą być także dostarczone bez zasuwy. 40 Tel

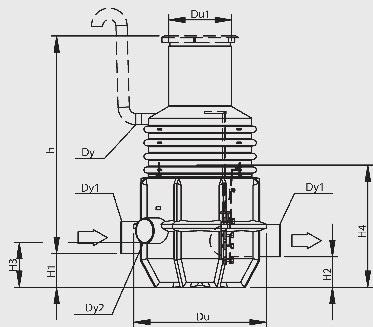

41 h Zbiorniki kontrolne EuroNOK z zasuwą ø600 Du [mm] [mm] [mm] H1 [mm] [mm] [mm] DN DN h DN DN DN DN 400* DN 500* EuroNOK z zasuwą (PE) H1 Du * Minimalne zagłębienie instalacji: h = Zbiorniki kontrolne EuroNOK FRW Du [mm] Du1 [mm] [mm] [mm] 2 [mm] H1 [mm] [mm] [mm] H4 [mm] DN 200/ DN 200/ DN 250/ DN 250/ DN 315/ DN 315/ DN 315/ DN 400/ DN 400/ DN 400/ DN 400/ DN 500/ DN 500/ DN 500/ DN 500/ DN 500/ DN 600/ DN 800/ DN 800/ Du1 Nadstawka włazowa EuroHUK 800 EuroHUK 800 EuroNOK FRW DN 200/110 DN 400/200 h [mm] EuroNOK FRW DN 500/200 DN 800/400 h [mm] Du Osprzęt Nadstawki włazowe EuroHUK Nadstawki włazowe EuroHUK Nadstawki włazowe EuroHUK wykonywane są z polietylenu. Doboru odpowiedniego typu studzienki dokonuje się w zależności od zagłębienia przewodu dopływowego do separatora. Z uwagi na niewielką masę własną studzienki proces instalacji przebiega szybko. Z wyjątkiem modelu EuroHUK 9 13 wszystkie studnie są wyposażone w stopnie złazowe, ułatwiające prowadzenie prac konserwacyjnych i utrzymanie. Specjalnie uformowana uszczelka, stanowiąca element dostawy studzienki, gwarantuje 41

42 h odpowiednie dopasowanie do siebie separatora i studzienki z zachowaniem właściwego stopnia szczelności. Każda studzienka ma wyprowadzony króciec do ewentualnego podłączenia przewodu wentylacyjnego. Dla kanałów posadowionych głębiej niż 2,5 m p.p.t. studzienki EuroHUK wykonywane są z laminatów GRP. Jako wyposażenie dodatkowe studzienek włazowych można nabyć żeliwne pokrywy z ramiakami o nośności A15, C250, D400. Nadstawka włazowa EuroHUK 600 EuroHUK 600 Du1 [mm] Du2 [mm] h [mm] Waga [kg] h odległość między rzędną dna przewodu wlotowego a rzędną terenu Nadstawka włazowa EuroHUK 800 EuroHUK 800 Du1 [mm] Du2 [mm] h [mm] Waga [kg] Studzienka włazowa EuroHUK po zamontowaniu h odległość między rzędną dna przewodu wlotowego a rzędną terenu Du1 Du Systemy alarmowe monitorujące działanie separatorów Systemy alarmowe monitorujące działanie separatorów Wszystkie separatory produkowane przez Wavin Labko można wyposażyć w systemy alarmowe, które sterują eksploatacją separatora. Sygnał alarmowy może być przekazywany bezpośrednio do układu automatyki w siedzibie użytkownika bądź na telefon komórkowy za pośrednictwem układu przepływu danych Labcom. Ponadto sygnał alarmowy można również przekazywać za pośrednictwem serwera LabkoNet wszystkim osobom, dla których informacja ta może być użyteczna i istotna. Przy zdalnym monitorowaniu działania separatorów możliwe jest zapewnienie odpowiedniej częstotliwości opróżniania separatorów, co wiąże się z ograniczeniem kosztów i zagrożeń dla środowiska. SolarSET urządzenie alarmowe poziomu oleju z modemem przesyłu danych; zasilanie kolektorem słonecznym 42 Tel

43 Urządzenie alarmowe poziomu osadu SandSET-1000 Generuje sygnał alarmowy w przypadku zapełnienia się piaskownika osadem. Terminowe opróżnianie go stanowi gwarancję prawidłowości działania separatora olejowego. Urządzenie alarmowe poziomu oleju OMS-1 Generuje sygnał alarmowy w razie konieczności opróżnienia separatora oleju z nagromadzonych w nim olejów. Układ przekazu danych Labcom 200 Urządzenie do przesyłania wyników pomiarów i sygnałów alarmowych. Urządzenie alarmowe poziomu oleju i tłuszczu GA-2 Alarmuje w razie zapełnienia się separatora olejami oraz tłuszczami lub/i w sytuacji wzrostu poziomu wody (podpiętrzenie). Informuje o konieczności oczyszczenia filtra koalescencyjnego. 43
