1 OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO Szczegółowej osnowy poziomej dla gminy Kolonowskie powiat strzelecki Umowa Nr 191/2018 z dnia 10 lipca 2018 roku 1 Zamawiający: Starostwo Powiatowe w Strzelcach Opolskich 2 Wykonawca GEOCAD Usługi Geodezyjne Katarzyna Wieczerzak, Tuszów Mały 49, Tuszów Narodowy 3 Lokalizacja obiektu Gmina Kolonowskie leży w północnej części powiatu strzeleckiego, przy drodze wojewódzkiej 463. Oddalona 35 km od Miasta Opola i 80 km od Katowic. Na terenie gminy znajduje się węzeł kolejowy w Fosowkiem. Powierzchnia gminy to 8361ha, z czego największą powierzchnię stanowią lasy (75%) oraz tereny rolnicze (21%). W skład gminy Kolonowskie wchodzą następujące miejscowości stanowiące obręby ewidencyjne: Kolonowskie, Staniszcze Wielkie, Staniszcze Małe, Spórok. Obiekt obejmuje swym zasięgiem powiat Strzelecki. Jest on położony na 9 arkuszach map topograficznych w kroju układu współrzędnych 2000 (południk osiowy 18 stopni): , , , , , , , , , oraz na 7 arkuszach map topograficznych w kroju układu współrzędnych 1965 (strefa IV): , , , , , , OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 1

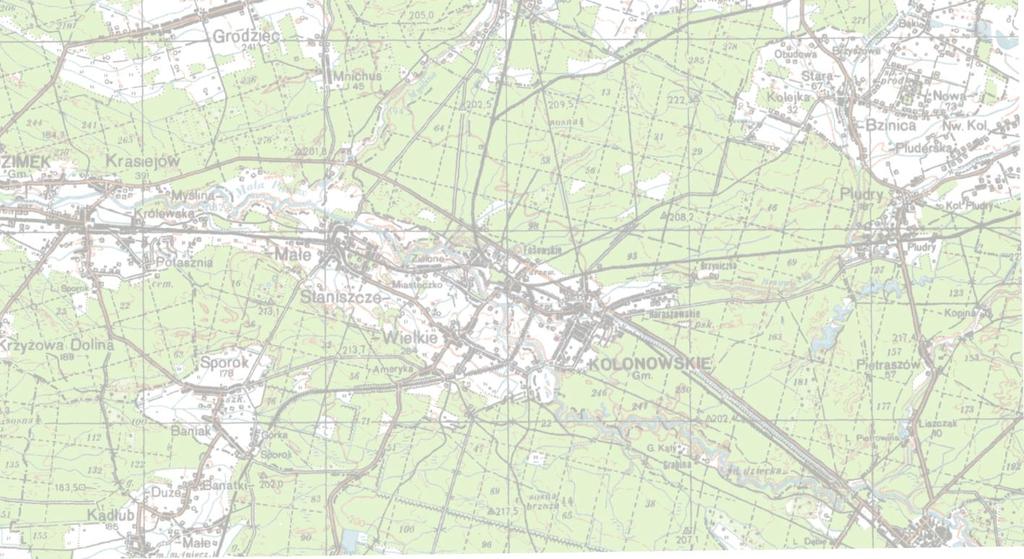

2 Rys. 1 Podział na sekcje mapy topograficznej w skali 1:10000 w układzie 1965 oraz Przepisy techniczne: Obowiązujące normy prawne Ustawa Prawo geodezyjne i kartograficzne z dnia 17 maja 1989 r. (t.j. Dz. U. z 2019 r. poz. 725 z późniejszymi zmianami). Rozporządzenie Ministra Administracji i Cyfryzacji z dnia 14 lutego 2012 w sprawie osnów geodezyjnych, grawimetrycznych i magnetycznych (Dz. U poz. 352). Rozporządzenie Rady Ministrów z dnia 15 października 2012 roku w sprawie państwowego systemu odniesień przestrzennych (Dz. U poz. 1247). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 15 kwietnia 1999 r. w sprawie ochrony znaków geodezyjnych, grawimetrycznych i magnetycznych (Dz. U. Nr 45, poz. 454, z późn. zmianami). Rozporządzenie Ministra Administracji i Cyfryzacji z dnia 5 września 2013 r. w sprawie organizacji i trybu prowadzenia państwowego zasobu geodezyjnego i kartograficznego (Dz. U. poz. 1183). Rozporządzenie Ministra Administracji i Cyfryzacji z dnia 9 lipca 2014 r. w sprawie udostępniania materiałów państwowego zasobu geodezyjnego i kartograficznego, wydawania licencji oraz wzoru Dokumentu Obliczenia Opłaty (Dz. U. poz. 917). Rozporządzenie Ministra Administracji i Cyfryzacji z dnia 8 lipca 2014 r. w sprawie formularzy dotyczących zgłaszania prac geodezyjnych i prac kartograficznych, zawiadomienia o wykonaniu tych prac oraz przekazywania ich wyników do państwowego zasobu geodezyjnego i kartograficznego (Dz. U. poz. 924). Rozporządzenie Ministra Administracji i Cyfryzacji z dnia 2 listopada 2015 r. w sprawie bazy danych obiektów topograficznych oraz mapy zasadniczej (Dz. U. poz. 2028). OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 2

3 5 ANALIZA ISTNIEJĄCYCH OSNÓW 5.1 Punkty podstawowej osnowy poziomej Na rozpatrywanym terenie powiatu brak jest punktów fundamentalnej osnowy poziomej 1 klasy. Najbliżej powiatu strzeleckiego znajduje się punkt KATO (ASG-EUPOS) należącego do sieci stacji permanentnych EPN. W centralnym zasobie PZGiK dla terenu powiatu znajdują się 3 punkty podstawowej bazowej osnowy geodezyjnej: KOLEJKA (+ 2 Punkty Kierunkowe), L.JAZWINA (+2 PK), ZAWADZKIE (+1 EXC, 2 PK). Dla wyżej wymienionych punktów istnieje jeden punkt ekscentrycznych, a także 6 punktów kierunkowych. Jeśli tylko warunki terenowe i stabilizacyjne to umożliwiają, wszystkie powyższe punkty powinny być wykorzystane do nawiązania modernizowanej oraz nowozakładanej geodezyjnej osnowy szczegółowej. Rys. 2 Rozmieszczenie punktów podstawowej bazowej osnowy poziomej 5.2 Punkty podstawowej osnowy wysokościowej Na rozpatrywanym terenie gminy Kolonowskie nie ma punktów fundamentalnej i bazowej osnowy wysokościowej 1 i 2 klasy. W odległości ok 1km na wchód oraz 2 km na północ od granicy gminy znajdują się ciągi podstawowej bazowej osnowy wysokościowej 2 klasy. Stanowią je repery linii I i II klasy zgodnie z nieobowiązującej już instrukcji G-2: Strzelce Opolskie Ligota Górna ( ) Dobrodzień Ozimek ( ) Projektując pomiar geodezyjnej poziomej osnowy szczegółowej należy przewidzieć jej nawiązanie do minimum 4 punktów podstawowej osnowy wysokościowej. OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 3

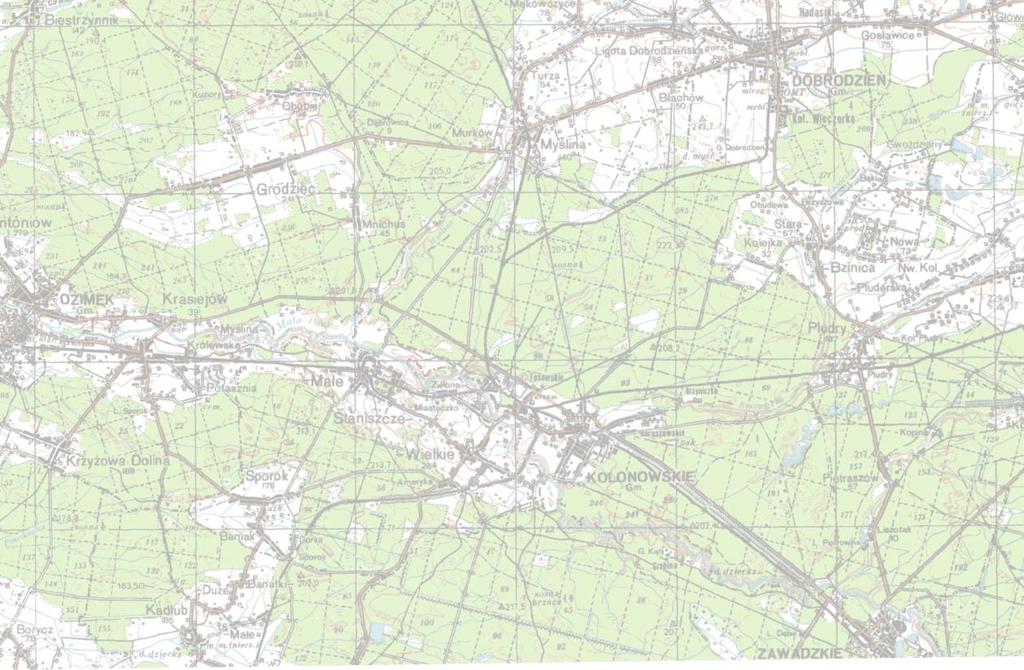

4 Rys. 3 Przebieg ciągów 2 klasy osnowy podstawowej bazowej wysokościowej 5.3 Punkty szczegółowej osnowy poziomej Dotychczasowe punkty II klasy nie włączone do osnowy podstawowej Na terenie powiatu istnieje 3 punktów triangulacji państwowej, które obecnie zakwalifikowane są do II klasy (według G-1). Dla powyższych punktów triangulacyjnych w terenie znajduje się również 2 punkty ekscentryczne. Numer punktu Nazwa punktu Stan punktu Typ stabilizacji Typ punktu MYŚLINA istniejacy blokbetonowy centr FOSOWSKIE W.W. istniejacy znakspecjalnyosnowyg centr KOLONOWSKIE istniejacy blokbetonowy centr Punkty sieci stacji referencyjnych GNSS Na obszarze obrębu brak stacji referencyjnych GNSS Punkty dotychczasowej osnowy III klasy W skład dotychczasowej osnowy III klasy (według G-1) wchodzą punkty triangulacyjne wykazane w katalog IV w liczbie 10 punktów głównych oraz 6 punktów ekscentrycznych. Numer punktu Nazwa punktu Stan punktu Typ stabilizacji Typ punktu Staniszcze Małe dawny nr 45/III - katalog istniejacy blokbetonowy centr Fosowskie dawny nr 81/III - katalog istniejacy blokbetonowy centr STANISZCZE MAŁE I dawny punkt 47/III k istniejacy blokbetonowy centr STANISZCZE WIELKIE KOŚC. dawny punkt 87/III k istniejacy Znak specjalny centr OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 4

5 Numer punktu Nazwa punktu Stan punktu Typ stabilizacji Typ punktu KOLEJKA I dawny punkt 61/III k istniejacy blokbetonowy centr MYŚLINA III dawny punkt 79/III k istniejacy blokbetonowy centr KOLEJKA II dawny punkt 82/III k istniejacy blokbetonowy centr KOLONOWSKIE W.PPOŻ. dawny punkt istniejacy Znak specjalny centr 85/III k KOLONOWSKIE I dawny punkt 84/III k istniejacy blokbetonowy centr KĄTY III dawny punkt 89/III k istniejacy blokbetonowy centr Na obszarze objętym analizą znajdują się również punkty osnowy szczegółowej III klasy zakładane w postaci ciągów i sieci poligonowych, a także gniazda punktów mierzone odbiornikami GNSS w nawiązaniu do punktów dotychczasowej I i II klasy: Lp. Numer operatu Rok Liczba Uwagi punktów / Obręby: Błotnica Strzelecka, Sieroniowice, Nogowczyce, Otmice, Borycz, Krośnica. Pomiar metodą GNSS / Obręb: Kolonowskie. Pomiar metodą GNSS. Stabilizacja typu 42b. W sumie, w bazie osnów znajduje się 71 punktów dawnej I, II i III klasy leżących w granicach administracyjnych powiatu strzeleckiego. 5.4 Inne punkty osnowy poziomej Na obszarze gminy istnieje około 426 innych punktów osnowy poziomej (operat z przeliczenia współrzędnych do układu 2000 KERG /2009). Większość z nich to punkty osnowy pomiarowej, ale znajdują się tu również punkty poligonizacji precyzyjnej I i II klasy, a także poligonizacji technicznej III i IV klasy (około 308 pkt). Duża część punktów jest stabilizowana znakami typu A1 i może być wykorzystana (w zakresie stabilizacji) przy modernizacji szczegółowej osnowy poziomej 3 klasy. W celu analizy rodzaju stabilizacji i układu ciągów przeanalizowano poniżej zestawione operaty: Punkty poligonizacji precyzyjnej Lp. Numer operatu Rok Liczba Uwagi punktów 1 243/7/1/ Poligonizacja precyzyjna I i II klasy. Szlak Kędzierzyn Fosowskie. Słupy betonowe z głowicami żelaznymi /6/4/ Poligonizacja precyzyjna II klasy. Szlak Fosowskie Tarnowskie Góry. Punkty poligonizacji technicznej III i IV klasy (według B III) Lp. Numer operatu Rok Liczba Uwagi punktów 1 243/5/4/ Obręb Staniszcze Wielkie, Staniszcze Małe. Poligonizacja techniczna IV klasy. Są opisy topograficzne. OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 5

6 Osnowa pomiarowa Lp. Numer operatu Rok Liczba Uwagi punktów 1 243/7/7/ Poligonizacja linii kolejowej /6/10/ PKP. Szlak Kędzierzyn Koźle->Fosowskie->Kluczbork. Stabilizacja B / Obręb Zawadzkie. Pomiar GNSS metodą rapid static oraz metodą poligonową. Stabilizacja 42b. Możliwe jest wykorzystanie obserwacji GNSS pod warunkiem otrzymania ich od wykonawcy ponieważ jest ich brak w operacie. Nie jest możliwe wykorzystanie pomiarów klasycznych ponieważ były zmierzone w jednej serii. Na podstawie analizy operatów zweryfikowano około 308 punktów osnowy pomiarowej. 5.5 Rozkład punktów osnowy poziomej na obręby Zestawienie wszystkich punktów poziomej osnowy geodezyjnej z podziałem na obręby przedstawia poniższa tabela. Należy zwrócić uwagę, iż do obliczeń wchodziły wszystkie punkty ekscentryczne, co może podwyższać realną ilość punktów. Lp. Osnowa Osnowa Osnowa III Osnowa Obręb bazowa II klasy klasy pomiarowa 1 Kolonowskie Spórok Staniszcze Małe Staniszcze Wielkie Inwentaryzacja istniejącej osnowy poziomej Przed przystąpieniem do opracowania projektu geodezyjnej poziomej osnowy szczegółowej należy wykonać przegląd wszystkich punktów (głównych i ekscentrycznych) dawnej osnowy II i III klasy (według G-1) wraz z punktami dawnej poligonizacji precyzyjnej oraz technicznej (według B-III) i punktów pomiarowych przewidzianych do adaptacji. W czasie inwentaryzacji należy zweryfikować stan punktów (znaku naziemnego, a w przypadku jego braku również stabilizacji podziemnej). W razie zniszczenia znaku należy ocenić możliwą przydatność punktu (pod kątem lokalizacji oraz wizur) dla potrzeb wykonywania prac geodezyjnych, a w przypadku pozytywnej oceny należy sprawdzić możliwość jego odtworzenia oraz możliwość narażenia na ponowne zniszczenie. Zweryfikować należy również wizury między sąsiednimi punktami oraz na okoliczne wieże kościelne. Jeżeli wzajemne wizury na pobliskie punkty zostały utracone (przez np. drzewa, budynki itp.) należy ocenić możliwość założenia punktu ekscentrycznego. Dla wszystkich punktów należy określić ich przydatność do wykorzystania w pracach geodezyjnych oraz celowość włączenia do modernizowanej osnowy szczegółowej. Dla wszystkich odnalezionych punktów należy wykonać podwójny, niezależny pomiar metodą GNSS RTN tam gdzie warunki terenowe na to pozwalają. Pomiary te pozwolą na weryfikację dokładności archiwalnych pomiarów, ale również późniejszych pomiarów klasycznych oraz statycznych GNSS. Dodatkowo, dla punktów które nie zostaną włączone do nowoprojektowanej osnowy szczegółowej, OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 6

7 przeprowadzone pomiary pozwolą na zakwalifikowanie tych punktów do zbioru osnowy pomiarowej. W przypadku dużych rozbieżności oraz podejrzenia co do przemieszczenia znaku naziemnego należy dokonać jego sprawdzenia względem znaku podziemnego. Duże rozbieżności (o odchyłce liniowej przekraczającej 0.05m) stanowią podstawę do wykonania nowych pomiarów. Podczas inwentaryzacji, dla wszystkich odnalezionych i nieodnalezionych punktów, należy wykonać dokumentację fotograficzną. Każde zdjęcie musi zawierać informację o położeniu zaszytą w informacjach nagłówkowych EXIF. Dodatkowo należy dokonać odpowiedniej adnotacji na opisach topograficznych. Wyniki inwentaryzacji należy przedstawić w postaci: mapy inwentaryzacji punktów osnowy w skali 1:10 000, z zaznaczonymi utraconymi celowymi oraz z możliwymi punktami ekscentrycznymi; zestawienia tabelarycznego; opisów topograficznych, uzupełnionych o adnotacje wykonane podczas wywiadu terenowego. 7 Modernizacja istniejącej osnowy szczegółowej 7.1 Punkty dotychczasowej osnowy II klasy (według G-1) Wszystkie punkty triangulacyjne, ich ekscentry oraz punkty przeniesienia współrzędnych których położenie zezwala na pomiar z wykorzystaniem odbiorników GNSS oraz punkty w postaci wież kościelnych możliwych do pomiaru metodami klasycznymi (wcięcia) należy włączyć do zakładanej osnowy szczegółowej 3 klasy. Na etapie sporządzania projektu technicznego poziomej osnowy szczegółowej wykonać należy ich inwentaryzację oraz w razie konieczności uzupełnić stabilizację o znak naziemny w postaci słupa betonowego lub kamiennego z trwale naniesionym centrem na jego górnej powierzchni. Dla każdego punktu włączanego do projektowanej osnowy należy zadbać o punkt kierunkowy. 7.2 Punkty dotychczasowej osnowy triangulacyjnej III klasy (według G-1) Analogicznie jak dla punktów dotychczasowej II klasy, wszystkie punkty triangulacyjne oraz ich ekscentry których położenie zezwala na pomiar z wykorzystaniem odbiorników GNSS oraz punkty w postaci wież kościelnych możliwych do pomiaru metodami klasycznymi (wcięcia) należy włączyć do zakładanej osnowy szczegółowej 3 klasy. Na etapie sporządzania projektu technicznego poziomej osnowy szczegółowej wykonać należy ich inwentaryzację oraz w razie konieczności uzupełnić stabilizację o znak naziemny w postaci słupa betonowego lub kamiennego z trwale naniesionym centrem na jego górnej powierzchni. OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 7

8 7.3 Punkty dotychczasowej osnowy szczegółowej III klasy Przy opracowaniu niniejszych założeń do projektu technicznego szczegółowej poziomej osnowy geodezyjnej przyjęto założenie, iż zostaną adoptowane wszystkie istniejące punkty osnowy geodezyjnej zakładane metodą GNSS, a także położone w okolicach siedlisk punkty osnowy zakładanej metodami klasycznymi /2009 Proponuje się włączyć wszystkie punkty osnowy szczegółowej III klasy wraz z obserwacjami wykazanymi w operacie do nowoprojektowanej osnowy geodezyjnej. Zaleca się również włączenie do projektu osnowy wszystkich punktów osnowy pomiarowej wraz z obserwacjami GNSS. Część punktów została powiązana obserwacjami klasycznymi które należy powtórzyć, gdyż sposób pomiaru nie spełnia wymogów stawianym osnowie szczegółowej /2002 Proponuje się włączyć wszystkie punkty wraz z obserwacjami wykazanymi w operacie do nowoprojektowanej osnowy geodezyjnej. OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 8

9 7.4 Uwagi ogólne W przypadku odtwarzania punktów osnowy, nowy pomiar powinien obejmować nowy punkt, a także wszystkie punkty z nim sąsiadujące. W modernizacji możliwe jest adoptowanie obserwacji z dawnych pomiarów, których błąd średni nie przekracza dwukrotnej wartości błędu średniego pomiaru przewidzianego dla modernizowanej osnowy szczegółowej. Dla potrzeb oceny błędu średniego obserwacji archiwalnych należy wykonać pomiary sprawdzające dla 10% obserwacji adoptowanych. Adaptacją należy objąć tylko te fragmenty osnów istniejących które zostały zaznaczone na załącznikach graficznych do niniejszych założeń. W przypadku gdy w otoczeniu punktu projektowanej sieci znajdują się inne punkty osnowy, należy je również włączyć do projektowanej sieci jako punkty ekscentryczne. OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 9

10 8 Założenia do projektu geodezyjnej szczegółowej osnowy poziomej 3 klasy W czasie modernizacji osnowy poziomej 3 klasy należy odtworzyć zniszczone punkty osnów dotychczasowych oraz założyć nowe punkty tam gdzie dotychczasowe zagęszczenie osnowy jest niewystarczające. Wszystkie punkty muszą posiadać co najmniej jedną wizurę na punkty sąsiadujące oraz tworzyć układ przypominający klasyczne ciągi poligonowe (należy tu zwrócić uwagę na dotychczasowe pary punktów GNSS). Zakłada się, iż większość nowych pomiarów będzie wykonana metodą statyczną GNSS. Dla 30% punktów pomiar należy przeprowadzić dwukrotnie przy różnym układzie satelitów. Dla pozostałych punktów kontrolę wyznaczenia będą stanowić pomiary RTK/RTN GNSS. W przypadku, gdy pomiary GNSS nie są możliwe do przeprowadzenia (tereny zabudowane i zadrzewione) wykorzystać należy pomiary kątowo-liniowe o konstrukcji zapewniającej obserwacje kontrolne. Do sieci należy włączyć wszystkie istniejące w terenie cele wysokie (wieże kościelne, maszty itp.) które należy wyznaczyć metodą wcięć przestrzennych. Wcięcia należy wykonać z minimum 3 punktów osnowy geodezyjnej. Wszystkie zidentyfikowane wieże kościelne zostały oznaczone odpowiednimi symbolami na mapie założeń do projektu osnowy. Poziome nawiązanie geodezyjne sieci powinno być wykonane do wszystkich punktów osnowy podstawowej znajdujących się na terenie opracowania. Dodatkowo należy wykorzystać pobliskie stacje referencyjne sieci ASG-EUPOS stanowiące fundamentalną i bazową osnowę podstawową: OPLE, NYSA, TAR1, KATO oraz WOD1. Zasady numeracji, a także pomiaru muszą być zgodne z wymaganiami rozporządzenia z dnia 14 lutego 2012 r. w sprawie osnów geodezyjnych, grawimetrycznych i magnetycznych. Sporządzając niniejsze założenia przyjęto zasadę maksymalnego wykorzystania stabilizacji istniejącej osnowy szczegółowej i pomiarowej. W przypadku odtwarzania punktów zniszczonych, a także przy stabilizacji nowych znaków, tam gdzie jest to możliwe, wykorzystać należy stabilizację dwupoziomową typu 5 (typ 42 według wytycznych technicznych G-1.9). Na terenach o nawierzchni utwardzonej wykorzystać należy stabilizację jednopoziomową typu 2 (bolce pomiarowe zaopatrzone w odpowiedni opis). Dla wszystkich znaków narażonych na uszkodzenie lub zniszczenie oraz tych o stabilizacji jednopoziomowej, punkty główne należy zabezpieczyć za pomocą minimum 2 punktów ekscentrycznych o stabilizacji jednopoziomowej typu 2-5. Opracowaną koncepcję założeń do projektu szczegółowej osnowy poziomej 3 klasy przedstawiono w postaci mapy założeń wykonanej w skali 1: w postaci 1 arkusza. OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 10

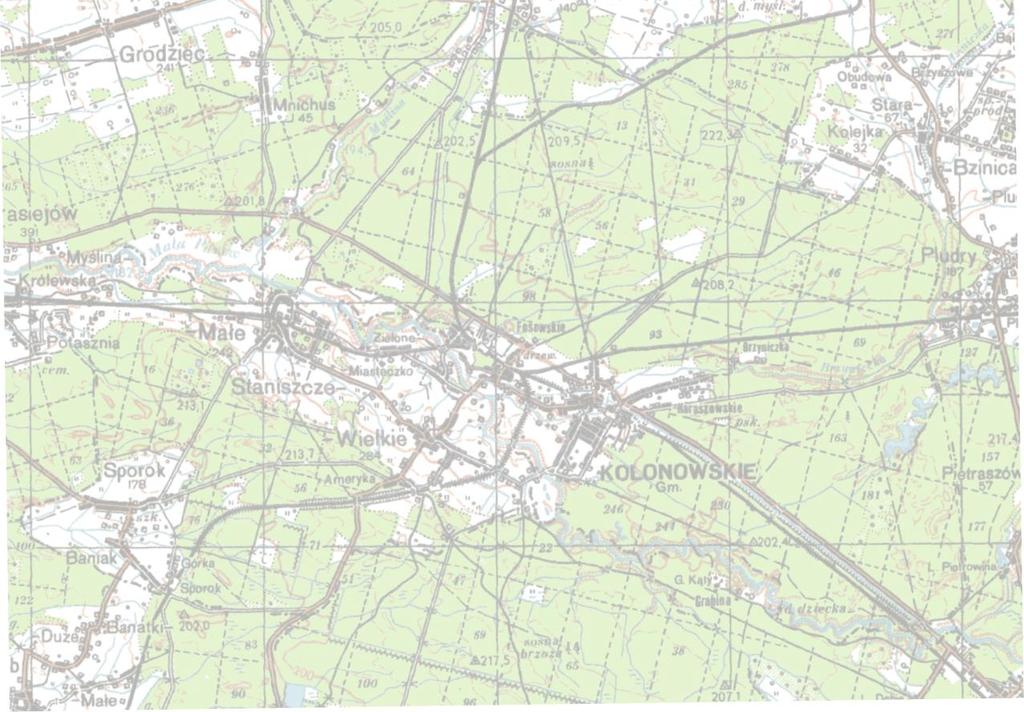

11 Rys. 4 Wizualizacja założeń do projektu poziomej osnowy szczegółowej 3 klasy Założenia do projektu w sposób ilościowy z podziałem na obręby przedstawiono w postaci poniższej tabeli. Niniejszymi założeniami objęto cały obszar powiatu strzeleckiego, jednak może być on realizowany pojedynczymi obrębami czy też gminami, gdyż ciągi mogą być przedzielane punktami mierzonymi techniką GNSS. Lp. Obręb Punkty 1 i 2 klasy Punkty osnowy szczegółowej 3 klasy Adaptowane Adaptowane Nowe pkt. pkt osnowy pkt osnowy osnowy II i III klasy pomiarowej 1 Kolonowskie Spórok Staniszcze Małe Staniszcze Wielkie Należy wziąć pod uwagę, iż rzeczywista liczba punktów adoptowanych będzie możliwa do oszacowania dopiero po przeprowadzonej inwentaryzacji. Największa zmiana liczby punktów adoptowanych będzie obejmować punkty osnów pomiarowych które mogą być w dużym stopniu zniszczone. 9 Podsumowanie założeń projektowych Analiza istniejącego stanu szczegółowej osnowy poziomej wykazała, iż dotychczasowe jej zagęszczenie nie jest wystarczające dla prowadzenia prac geodezyjnych zarówno w zakresie wykonywania pomiarów klasycznych jak i wykonywania pomiarów kontrolnych metodą GNSS. OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 11

12 Modernizacja zapewni jej uporządkowanie w zakresie eliminacji punktów dawno zniszczonych, ale również pozwoli na jej zagęszczenie w miejscach inwestycyjnych. W ramach dostosowania osnowy do wymogów rozporządzenia MAiC z dnia 14 lutego 2012 r. nastąpi ujednolicenie jej dokładności, a także przenumerowanie punktów zgodnie z obecnymi wymaganiami. Zgodnie z niniejszymi założeniami przewiduje się: zinwentaryzować 3 zespołów znaków dotychczasowej osnowy II klasy wraz z punktami ekscentrycznymi, przeniesienia współrzędnych oraz kierunkowymi; punkty należy włączyć do nowoprojektowanej osnowy szczegółowej; zinwentaryzować 10 punktów głównych wraz z ekscentrami dawnej osnowy triangulacyjnej zaliczonej do dotychczasowej osnowy III klasy; punkty należy włączyć do nowoprojektowanej osnowy szczegółowej; zinwentaryzować 45 punktów dotychczasowej osnowy III klasy; planowane jest włączenie do nowoprojektowanej sieci wszystkich punktów istniejących; zinwentaryzować około 308 punktów osnów pomiarowych (w tym poligonizacji precyzyjnej i technicznej według instrukcji B-III), z czego planowane jest włączenie 241 punktów do nowoprojektowanej osnowy; założyć 3 nowe punkty. W wyniku modernizacji zagęszczenie poziomej osnowy szczegółowej wyniesie 1pkt/27ha, co z uwzględnieniem znacznych obszarów leśnych spełnia zalecenia rozporządzenia MAiC z dnia 14 lutego 2012 r. w sprawie osnów geodezyjnych, grawimetrycznych i magnetycznych. 10 Informacje o załącznikach W skład niniejszego opisu założeń do projektu technicznego wchodzą również elementy znajdujące się na załączonej płycie CD: 1 arkusz mapy założeń do projektu technicznego w skali 1: z naniesionym podziałem sekcyjnym dla arkuszy w skali 1: układu 2000, wersja cyfrowa niniejszych opisu założeń do projektu technicznego, tabela z wykazami przybliżonych współrzędnych punktów istniejących i projektowanych. Wykonał Kraków, dnia r. dr inż. Rafał Kocierz OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 12

13 Tabela proponowanego rozmieszczenia punktów osnowy szczegółowej Lp. Nowy numer Dotychczasowy numer Obręb X [m] Y [m] Sekcja Uwagi p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Spórok p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 13

14 Lp. Nowy numer Dotychczasowy numer Obręb X [m] Y [m] Sekcja Uwagi p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Staniszcze Małe p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 14

15 Lp. Nowy numer Dotychczasowy numer Obręb X [m] Y [m] Sekcja Uwagi p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 15

16 Lp. Nowy numer Dotychczasowy numer Obręb X [m] Y [m] Sekcja Uwagi p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 16

17 Lp. Nowy numer Dotychczasowy numer Obręb X [m] Y [m] Sekcja Uwagi p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p /2.0 Kolonowskie p /4.0 Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p /1.0 Kolonowskie p /2.0 Kolonowskie p /3.0 Kolonowskie p Kolonowskie p Kolonowskie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 17

18 Lp. Nowy numer Dotychczasowy numer Obręb X [m] Y [m] Sekcja Uwagi p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p Staniszcze Wielkie p /1.0 Staniszcze Wielkie p /2.0 Staniszcze Wielkie p /3.0 Staniszcze Wielkie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie p Kolonowskie OPIS ZAŁOŻEŃ DO PROJEKTU TECHNICZNEGO 18
