1 SPIS ZAWARTOŚCI OPRACOWANIA Str. 1 Spis zawartości opracowania. Str Opis techniczny. Str. 15 Rys. nr 1 Zagospodarowanie terenu. Str. 16 Rys. nr 2 Rozmieszczenie elementów. Str. 17 Rys nr 3 Wybieg treningowy. Str. 18 Uprawnienia projektanta. Str. 19 Zaświadczenie o przynależności do Izby Architektonicznej. Str. 20 Oświadczenie projektanta. 1

2 OPIS TECHNICZNY I Projekt zagospodarowania działki. 1. Przedmiot inwestycji. 2. Stan istniejący. 3. Projektowane zagospodarowanie. 4. Zestawienie powierzchni. 5. Inne dane o działce. II Projekt architektoniczno budowlany. 1. Przeznaczenie i program użytkowy. 2. Rozwiązania architektoniczno budowlane. 3. Wymagania. CZĘŚĆ RYSUNKOWA Rys. nr 1 Zagospodarowanie terenu. Rys. nr 2 Rozmieszczenie elementów. Rys nr 3 Wybieg treningowy. skala 1 : 500 skala 1 : 250 skala 1 : 250 I Projekt zagospodarowania działki. 1. Przedmiot inwestycji. Przedmiotem niniejszego opracowania jest projekt parku i wybiegu dla psów. Inwestycja zlokalizowana będzie przy ul. Norwida ( działki nr ewidencyjny 3/3; 5/5) w Lesznie w ramach budżetu obywatelskiego 2016 r. 2. Stan istniejący. Przedmiotowy teren zlokalizowany jest przy ul. Norwida. Obszar porośnięty jest w całości trawą, znajdują się tu również drzewa, krzewy. Na terenie znajduje się istniejący wybieg dla psów, który będzie wkomponowany w nowoprojektowane zagospodarowanie. 2

3 3. Projektowane zagospodarowanie. Projektuje się nowy duży park oraz wybieg dla psów. Planuje się ogrodzić teren dla psów i podzielić funkcjonalnie na trzy części. Ma powstać teren treningowy dla psów z wyposażeniem w postaci urządzeń do ćwiczeń dla psów, teren rekreacyjny oraz wydzielony teren dla szczeniaków. Częściowo funkcję ogrodzenia będzie pełnić istniejące odrodzenie od strony Orlika i terenu MOSIR u. Istniejący wybieg dla psów zostanie wkomponowany w nowowprowadzane ogrodzenie. Dodatkowo elementami wyposażenia będą ławki, kosze na odpady, osłony drzew. 4. Zestawienie powierzchni. Powierzchnia nieruchomości gruntowej 6 505,3 m² 100 % Powierzchnia istniejącego ogrodzonego terenu 611,0 m² 43 % Powierzchnia projektowanego ogrodzonego terenu 4 553,0 m² 43 % 5. Inne dane o działce. Teren na którym planuje się inwestycję objęty jest Miejscowym Planem Zagospodarowania Przestrzennego: UCHWAŁA NR XXI/353/2012 RADY MIEJSKIEJ LESZNA z dnia 9 listopada 2012 r. w sprawie uchwalenia miejscowego planu zagospodarowania przestrzennego w rejonie ul. Cypriana Kamila Norwida w Lesznie. II Projekt architektoniczno - budowlany. 1. Przeznaczenie i program użytkowy obiektu. Projektuje się park dla psów z funkcjonalnym podziałem na wybiegi. Wybieg treningowy planuje się wyposażyć w urządzenia rozwijające aktywność fizyczną i ruchową psów, umożliwi treningi właścicieli z psami. Urządzenia będą w pełni profesjonalne co umożliwi przeprowadzanie psich zawodów sportowych. Drugi wybieg to duży teren dla rekreacji psa. Kolejny to wydzielony wybieg dla szczeniaków. Każdy w wybiegów dodatkowo wyposażony będzie w ławki i kosze na odpady. Do dwóch dużych wybiegów treningowego (4.) i rekreacyjnego (3.) będzie się wchodzić przez śluzę. Obok wejścia na teren zlokalizowany będzie regulamin. Przy śluzie znajdować się będą specjalistyczne kosze na psie odchody z woreczkami. 3

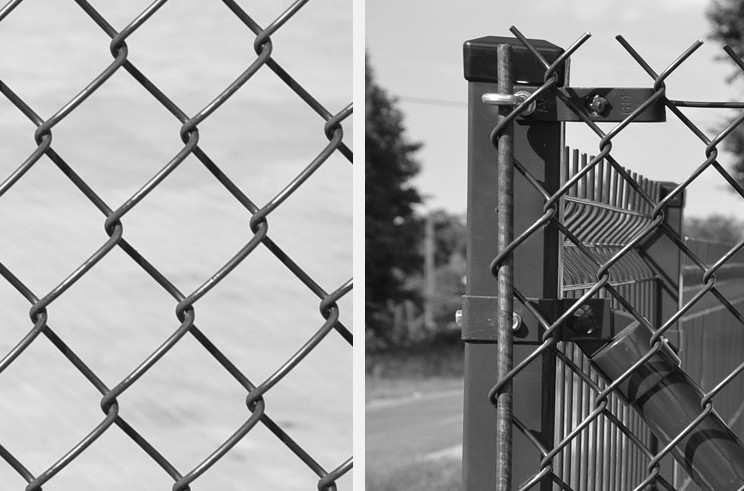

4 2. Rozwiązania architektoniczno budowlane. Ogrodzenie: Wysokość: 1,5 m Siatki ocynkowana i powlekana PCV. Otulina PCV w kolorze: antracytowym; Należy zastosować systemowe rozwiązania montażu, słupków, bram, furtek. Furki ( szer. 1,0 m 5 sztuk) należy wyposażyć w sprężyny, które będą utrzymywały furtki w pozycji zamkniętej. Bramy symetryczne dwuskrzydłowe ( szer. 3,0 m 3 sztuki) należy wyposażyć w zamki zamykane na klucz. Projektowane ogrodzenie należy połączyć z istniejącym ogrodzeniem od Orlika i terenu MOSiR. Wyposażenie wybiegu treningowego - nr 4: Urządzenie zaprojektowane tak, aby zapewnić bezpieczeństwo użytkowania zwierząt: materiał bez drzazg w przeciwieństwie do drewna, materiał nie nagrzewający się w stosunku do metalu, materiał nietoksyczny - posiadający Atest Higieniczny wydany przez Państwowy Zakład Higieny w Warszawie, materiał trudnopalny. UWAGA: kolorystyka elementów treningowych: odcienie niebieskiego, odcienie szarego. 4

5 A. Przeskok pojedynczy wymiary urządzenia (dług. x szer.) [m]: 1,20 x 0, cm wysokość urządzenia [m]: 1, cm konstrukcja urządzenia wykonana z ekologicznego materiału barwionego w masie (w całym przekroju) - urządzenie nie wymaga jakiejkolwiek konserwacji, malowania, impregnacji i jest odporne na warunki atmosferyczne, minimalny przekrój konstrukcyjny urządzenia 80 x 100 [mm], dzięki czemu urządzenie jest wandalo odporne, elementy dekoracyjne urządzenia wykonane z materiału barwionego w masie (w całym przekroju) grubości 19 mm, urządzenie standardowo wykonane w kolorze zielono - czerwono - żółtym, materiał pochodzący w 100% z recyklingu, chroniący środowisko naturalne, B. Pochylnia prosta wymiary urządzenia (dług. x szer.) [m]: 3,80 x 0, cm wysokość urządzenia [m]: 0, cm konstrukcja urządzenia wykonana w całości z ekologicznego materiału barwionego w masie (w całym przekroju) - urządzenie nie wymaga jakiejkolwiek konserwacji, malowania, impregnacji i jest odporne na warunki atmosferyczne, 5

6 minimalny przekrój konstrukcyjny urządzenia 80 x 100 [mm], dzięki czemu urządzenie jest wandalo odporne, minimalny przekrój profili podestu urządzenia 26 x 50 [mm], profil podestu antypoślizgowy, pełny w całym przekroju nie pusty, dzięki czemu urządzenie jest wandalo odporne, urządzenie standardowo wykonane w kolorze zielono czerwono - żółtym, materiał pochodzący w 100% z recyklingu, chroniący środowisko naturalne, C. Hydrant z poprzeczką wymiary urządzenia (dług. x szer.) [m]: 2,30 x 0, cm wysokość urządzenia [m]: 1, cm konstrukcja urządzenia wykonana z ekologicznego materiału barwionego w masie (w całym przekroju) - urządzenie nie wymaga jakiejkolwiek konserwacji, malowania, impregnacji i jest odporne na warunki atmosferyczne, minimalny przekrój konstrukcyjny urządzenia 80 x 100 [mm], dzięki czemu urządzenie jest wandalo odporne, elementy dekoracyjne urządzenia wykonane z materiału barwionego w masie (w całym przekroju) grubości 19 mm, urządzenie standardowo wykonane w kolorze czerwono - żółtym, materiał pochodzący w 100% z recyklingu, chroniący środowisko naturalne, 6

7 D. Równoważnia mała wymiary urządzenia (dług. x szer.) [m]: 2,00 x 0, cm wysokość urządzenia [m]: 0, cm podstawa metalowa zabezpieczona antykorozyjnie i malowana proszkowo, podest urządzenia wykonany w całości z ekologicznego materiału barwionego w masie (w całym przekroju) - nie wymaga jakiejkolwiek konserwacji, malowania, impregnacji i odporny na warunki atmosferyczne, minimalny przekrój profili podestu urządzenia 26 x 50 [mm], profil podestu antypoślizgowy, pełny w całym przekroju nie pusty, dzięki czemu urządzenie jest wandalo odporne, podest nie chłonący wody, odporny na czynniki biologiczne (insekty, grzyby, bakterie). urządzenie standardowo wykonane w kolorze czerwono żółto czarnym, odbój gumowy 2szt. umożliwiający poprawną pracę urządzenia, E. Pochylnia skośna duża wymiary urządzenia (dług. x szer.) [m]: 3,00 x 0, cm wysokość urządzenia [m]: 0, cm konstrukcja urządzenia wykonana w całości z ekologicznego materiału barwionego w masie (w całym przekroju) - urządzenie nie wymaga jakiejkolwiek konserwacji, malowania, impregnacji i jest odporne na warunki atmosferyczne, 7

8 minimalny przekrój konstrukcyjny urządzenia 80 x 100 [mm], dzięki czemu urządzenie jest wandalo odporne, minimalny przekrój profili podestu urządzenia 26 x 50 [mm], profil podestu antypoślizgowy, pełny w całym przekroju nie pusty, dzięki czemu urządzenie jest wandalo odporne, urządzenie standardowo wykonane w kolorze zielono czerwono - żółtym, materiał pochodzący w 100% z recyklingu, chroniący środowisko naturalne, F. Tunel prosty wymiary urządzenia (dług. x szer.) [m]: 3,10 x 1, cm wysokość urządzenia [m]: 1, cm konstrukcja urządzenia wykonana z ekologicznego materiału barwionego w masie (w całym przekroju) - urządzenie nie wymaga jakiejkolwiek konserwacji, malowania, impregnacji i jest odporne na warunki atmosferyczne, minimalny przekrój konstrukcyjny urządzenia 80 x 100 [mm], dzięki czemu urządzenie jest wandalo odporne, elementy dekoracyjne urządzenia wykonane z materiału barwionego w masie (w całym przekroju) grubości 19 mm, tunel wykonany z kompozytów poliestrowo szklanych, urządzenie standardowo wykonane w kolorze niebiesko - czerwono - żółtym, materiał pochodzący w 100% z recyklingu, chroniący środowisko naturalne, 8

9 G. Równoważnia duża wymiary urządzenia (dług. x szer.) [m]: 3,00 x 0, cm wysokość urządzenia [m]: 0, cm podstawa metalowa zabezpieczona antykorozyjnie i malowana proszkowo, podest urządzenia wykonany w całości z ekologicznego materiału barwionego w masie (w całym przekroju) -nie wymaga jakiejkolwiek konserwacji, malowania, impregnacji i odporny na warunki atmosferyczne, minimalny przekrój profili podestu urządzenia 26 x 50 [mm], profil podestu antypoślizgowy, pełny w całym przekroju nie pusty, dzięki czemu urządzenie jest wandaloodporne, podest nie chłonący wody, odporny na czynniki biologiczne (insekty, grzyby, bakterie). urządzenie standardowo wykonane w kolorze czerwono żółto czarnym, odbój gumowy 2szt. umożliwiający poprawną pracę urządzenia, H. Słupki do slalomu wymiary urządzenia (dług. x szer.) [m]: 0,10 x 0, cm wysokość urządzenia [m]: 1, cm konstrukcja urządzenia wykonana w całości z ekologicznego materiału barwionego w masie (w całym przekroju) - urządzenie nie wymaga jakiejkolwiek konserwacji, malowania, impregnacji i jest odporne na warunki atmosferyczne, minimalny przekrój konstrukcyjny urządzenia 80 x 100 [mm], dzięki czemu urządzenie jest wandalo odporne, urządzenie standardowo wykonane w kolorze zielonym, materiał pochodzący w 100% z recyklingu, chroniący środowisko naturalne, 9

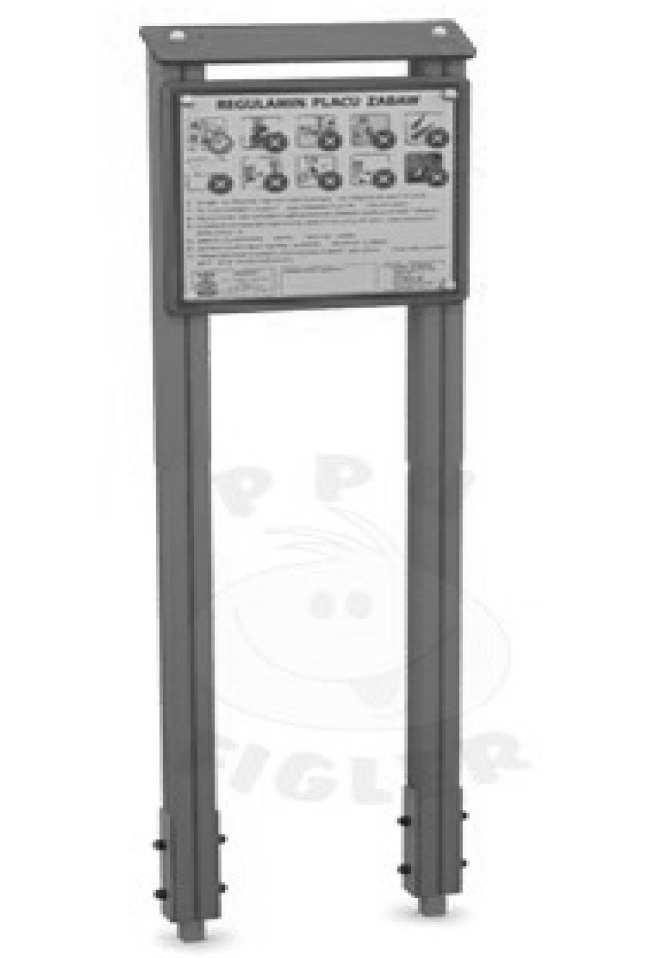

10 I. Regulamin wymiary: 60 x 15 x 220 cm + 10 cm Opis: konstrukcja wykonana z kantówki litej o przekroju 80x80 mm impregnowanej oraz malowanej drewnochronem. Tablica oraz daszek wykonany ze sklejki wodoodpornej pokrytej kolorowym filmem. Treść regulaminu zawiera piktogramy, zasady obowiązujące na danym placu, dane teleadresowe do producenta, właściciela placu (pole puste) oraz numery alarmowe. Konstrukcja osadzona na stalowych ocynkowanych kotwach. Opis: drewno bezrdzeniowe lite o przekroju 90x90 mm impregnowane oraz malowane drewno chronem typu antracytowy. Drewno frezowane wzdłużnie w celu eliminacji naturalnych pęknięć. Dach oraz boki wykonane z płyt HDPE. Konstrukcja osadzona na stalowych ocynkowanych kotwach. J. Kosz na odpady 10

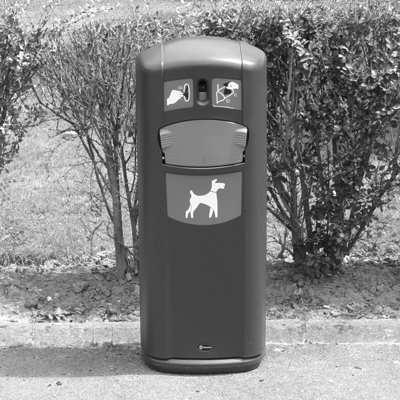

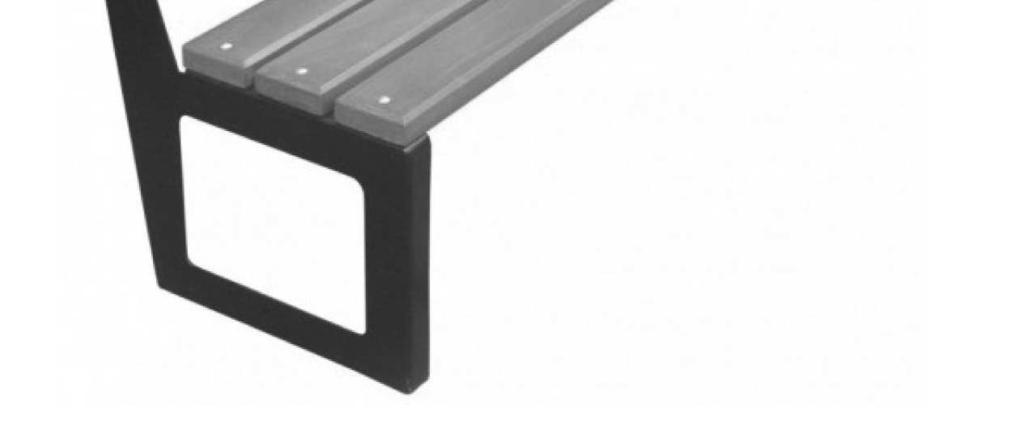

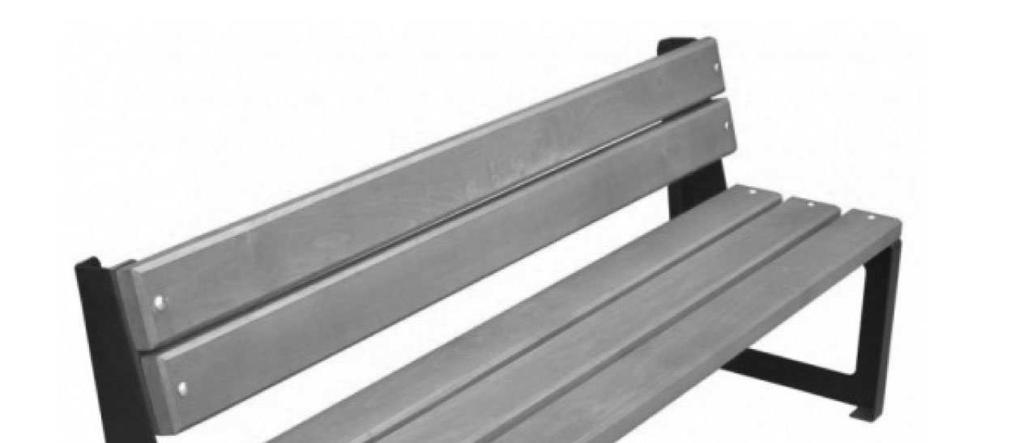

11 Wolnostojąca higieniczna toaleta dla psów z łatwym w obsłudze dozownikiem woreczków. Dzięki nowoczesnemu i stylowemu wyglądowi oraz smukłej i kompaktowej formie nadaje się doskonale do użycia nie tylko w centrach miast, ale również w każdym innym otoczeniu. Wyposażenie: - otwór wrzutowy z bocznymi uchwytami, - dozownik na worki, - pierścień do przytrzymywania worków, - dociskowa blokada drzwi, - struktura powierzchni chroniąca przed plakatowaniem "na dziko" i graffiti, Kolor: szary antracyt, Materiały: np. Durapol Pojemność: 35 litrów Wysokość: mm Szerokość: 439 mm Głębokość: 348 mm Masa: 16 kg K. Ławka i kosz na odpady ławka 4 sztuki, wymiary: 170 x 61 x 77 cm + 10 cm Opis: nogi z blachy o grubości 4 mm, elementy wycinane laserowo. Listwy drewniane świerkowe malowane lakiero-bejcą. Dodatkowo zastosowano płaskownik wzmacniający siedzisko oraz oparcie ławki. Ławka montowana na stale w gruncie. 11

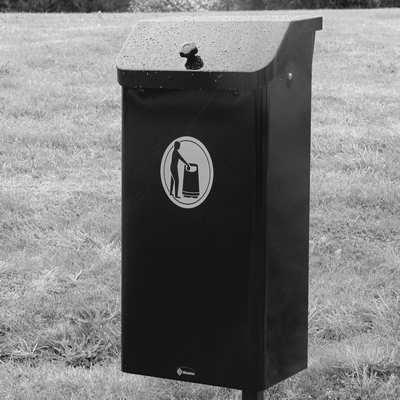

12 Kosz na odpady 4 sztuki, Metalowy kosz dzięki solidnej konstrukcji nie wymaga częstych konserwacji, a warstwa izolacyjna ze stali np. Armortec, zapewnia mu dodatkową ochronę przeciwpożarową oraz odporność atmosferyczną i anty-wandalizmową. Wytrzymały pierścień podtrzymujący woreczki bezpiecznie utrzymuje je we wnętrzu kosza. Funkcja blokady pokrywy utrzymuje ją w pozycji pionowej podczas usuwania lub wymiany worków. Wyposażenie standardowe Pierścień podtrzymujący worki, Kolory: antracytowy, Materiały: pojemnik i pokrywa: stal z powłoką np. Armortec; pierścień podtrzymujący worki: nierdzewna stal szlachetna, Specyfikacje: Pojemność: 50 litrów Wysokość: 764 mm Szerokość: 344 mm Głębokość: 234 mm Masa: 14,7 kg L. Wodopój. bateria czasowa pneumatyczna bateria czasowa pneumatyczna granit strzegomski gr. 4 cm granit strzegomski gr. 4 cm kostka betonowa gr. 8 cm kostka betonowa gr. 8 cm kostka betonowa gr. 8 cm instalacja wody fundament bateria czasowa pneumatyczna granit strzegomski gr. 4 cm instalacja wody 12

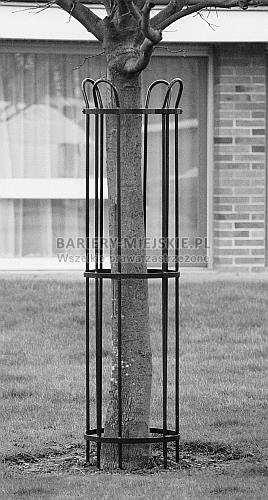

13 Przykładowe kotwienie elementów w gruncie zastosować kotwienie producenta! Zieleń: Istniejące drzewa należy odpowiednio przyciąć, uformować, aby nie stanowiły zagrożenia dla użytkowników, a były elementem ozdobnym jak i dającym cień. Istniejący trawnik należy odpowiednio pielęgnować ( kosić, użyźniać) aby był atrakcyjnym miejscem parkowym. Istniejące drzewa należy zabezpieczyć osłoną drzewa odpowiednio dobraną do rozmiaru pnia. Osłona wykonana jest z pionowych stalowych szpilek posiadających charakterystyczne zakończenie w górnej części oraz obręczy ze stalowego płaskownika. Przy pomocy śrub dostarczanych w zestawie osłona jest zamykana. Stawiana jest bezpośrednio na podłożu. Powierzchnia stalowa malowana na kolor szary antracytowy. Wysokość 150 cm. W dolnej części do około wysokości 1 m, należy osłonę owinąć folią / siatką zabezpieczającą pień drzewa przed moczem psów. 13

14 Nawierzchnia: - zieleń niska zagospodarowana trawnik istniejący, - nawierzchnia pod wodopój z kostki betonowej bez fazowej typu holland kolor szary pole o wymiarach 1,5 m x 1,5 m, Zaprojektowano nawierzchnię z kostki betonowej gr. 8 cm na podsypce piaskowej gr. 3 cm, pod nią podbudowa zasadnicza gr. 10cm z chudego betonu oraz warstwa odcinająca z podsypki piaskowej gr. 10 cm. Wykonać obramowanie z betonowych obrzeży trawnikowych o gr. 8 cm. Całość zaspoinować drobnym piaskiem. Kolorystyka: Urządzenia powinny być w kolorach stonowanych. Ostateczny dobór kolorów poszczególnych elementów zostanie ustalony przez projektanta na etapie wyboru wykonawcy parku i wybiegu dla psów. 3. Wymagania. Do wyposażenia parku i wybiegu należy użyć urządzenia posiadających niezbędne certyfikaty jakości. Muszą spełniać wymagania bezpieczeństwa zawarte w Polskich Normach mówiących o tego typu urządzeniach, posiadać atesty i inne wymagane badania i pozytywne opinie. Po wybraniu odpowiednich urządzeń należy postępować dokładnie wg wytycznych dotyczących ich montowania i użytkowania. UWAGA: Zawarte w niniejszej dokumentacji materiały dotyczące urządzeń placu mają charakter tylko i wyłącznie przykładowy i informacyjny. Ze względu na wielką różnorodność typów, urządzeń, wykończenia poszczególnych elementów, dekoracji elementów, stylów, form zawarte zdjęcia mają na celu przybliżenie ostatecznego wyglądu parku i wybiegu dla psów. Nie są w żadnym stopniu jednoznacznym wskazaniem. Elementy wybiegu ostatecznie zostaną wskazane po wyłonieniu Wykonawcy. Wszystkie sprawy nie ujęte w niniejszym opracowaniu będą rozwiązywane w ramach nadzoru autorskiego na budowie. Projektant zastrzega sobie prawa autorskie. Wszelkie zmiany w niniejszym opracowaniu mogą być dokonywane wyłącznie w uzgodnieniu z Projektantem. 14
