1 Ograniczniki przepięć dla układów sieci IT Surge Protection Device

2 Układ IT Układ IT jest to izolowana sieć, która ma wszystkie części pod napięciem odizolowane od ziemi, lub ma jeden punkt sieci uziemiony przez dużą impedancję. Części instalacji elektrycznej bez napięcia są uziemione. Układ izolowany zwiększa niezawodność eksploatacyjną i bezpieczeństwo układu dla osób. Dlatego jest stosowany w hutnictwie, przemyśle maszynowym, stoczniowym, w systemach trakcyjnych, środkach transportu i w urządzeniach szpitalnych. Zaletą izolowanego układu jest to, że urządzenia podłączone do tego układu mogą pracować ciągle również w razie pierwszej usterki (tzw. zwarcia doziemnego). Jeżeli jest prawidłowo wykonane uziemienie części bez napięcia urządzeń elektrycznych, układ jest bezpieczny, ponieważ w razie zwarcia doziemnego nie dochodzi do powstania spadku napięcia większego, niż bezpiecznego. Pierwsza usterka musi zostać usunięta w jak najkrótszym czasie. O tej usterce musi zostać poinformowana odpowiedzialna osoba. Do monitorowania i sygnalizacji stanu izolowanego układu są stosowane przekaźniki kontroli stanu izolacji lub przekaźniki kontroli prądu różnicowego. Te przyrządy sygnalizują obniżenie rezystancji izolacji poniżej nastawionej wartości. W przypadku połączenia doziemnego w następnej fazie dojdzie do zwarcia, które jest następnie wyłączane nadrzędnymi elementami nadprądowymi. Aplikacja ograniczników przepięć w rozbudowanych układach izolowanych jest konieczna, aby niezawodnie chroniły wszelkie urządzenia podłączone do tego układu. Jednym z elementów stosowanych na pierwszym stopniu kaskady ochronnej jest na stronie wtórnej transformatora oddzielającego jest ochronnik piorunowy typu iskiernika. Iskiernik jako element nieliniowy stosowany w ochronnikach piorunowych ma długi czas reakcji, ale cechuje go zdolność odprowadzania wysokich prądów a jego zaleta w aplikacjach w układach IT polega na tym, że ma zerowy prąd upływowy (jego zaciski są oddzielone galwanicznie). Dlatego nie trzeba się obawiać niechcianych i niepożądanych reakcji przekaźnika kontroli stanu izolacji. Następnym z elementów stosowanych na pierwszym, drugim i trzecim stopniu jest warystor, który cechuje szybka reakcja i zdolność odprowadzania wysokich prądów. W układach IT może jednak użycie większej liczby warystorowych ograniczników przepięć wywołać problemy w postaci doziemnego prądu upływowego. Suma doziemnych prądów upływowych przez więcej ograniczników przepięć może osiągać wartości wystarczające do uruchomienia sygnalizacji usterki układu przez przekaźnik kontroli stanu izolacji, który jest użyty w instalacji. Dlatego jest konieczne umieszczenie iskiernika w szeregu z warystorem (lub sekcją warystorową w układzie trójfazowym), ponieważ iskiernik w stanie nieaktywnym zachowuje się jako izolator wysokoomowy, który cechuje długa żywotność. Te wszystkimi tymi elementami spotykamy się na następnych stronach, gdzie znajdziemy też zalecane podłączenia do układów IT.

3 Ochronnik piorunowy / iskiernik / TYP 1 TYP 1 / CLASS I / HZ110 HZ110/500 HS50-50 HS55 HZ110, HZ110/500, HS50-50 i HS55 są to ochronniki piorunowe typu 1 według normy EN ed. 2 i IEC Instaluje się je w miejscach, gdzie zapewniają wyrównywanie potencjałów i likwidację prądu piorunowego oraz przepięcia łączeniowego. Konstrukcja ochronników jest wykonana jako zamknięty wielokrotny iskiernik bez wydmuchu, który nie ma specjalnych wymagań co do instalacji w rozdzielnicach z punktu widzenia wydmuchiwania gazów powstających podczas przepływu prądu piorunowego. Typ HZ110 HZ110/500 HS50-50 HS55 Klasyfikacja według EN ed. 2 i IEC TYP1, CLASS I Najwyższe trwałe napięcie robocze U C 255 V AC 500 V AC 255 V AC 440 V AC Prąd udarowy (10/350) I imp 110 ka 50 ka - ładunek Q 55 As 25 As - energia jednostkowa W/R 3000 kj/ω 600 kj/ω Znamionowy prąd wyładowczy (8/20) I n 50 ka Napięciowy poziom ochrony przy I imp U P < 2,5 kv < 2 kv < 2,5 kv wytrzymałość przepięciowa TOV U T 334 V/5 s 690 V/5 s 334 V/5 s 690 V/5 s Czas odezwy t A < 100 ns Gaszony prąd następczy I fi 10 ka rms 8 ka rms 3 ka rms Maksymalna ochrona wstępna 500 AgL/gG Odporność zwarciowa przy 500 AgL/gG I p 50 ka rms 25 ka rms LPZ 0-1 Materiał Poliamid PA6, UL94 V-0 Stopień ochrony IP00 IP20 Temperatura robocza J -40 C C Zalecany przekrój podłączanych przewodów 35 mm 2 (sztywny) min. 50 mm (dla momentu dokręcania 8 Nm) 25 mm 2 (giętki) Sposób montażu uchwyt SP50U10 na szynę DIN 35 mm Żywotność min godz. Masa m 1000 g 225 g Numer katalogowy Zalecane podłączenie w układzie IT bez wyprowadzonego przewodu zerowego. Jeżeli ochrona główna (F1) jest większa niż zalecana ochrona wstępna użytych SPD, przed ochronniki włącza się zalecaną ochronę wstępną (F2, F3) 10 m przewodu lub 3x dławik PI-L/15 Dla 3. Stopnia ochrony (instaluje się jak najbliżej chronionego urządzenia lub na granicy najwyższej LPZ) SPD typu 1 Układ IT U S U C I imp (L1 + L2 + L3 PE) I fi (LPZ0-1) 3 x 230 V AC 230 V 275 V 330 ka 60 ka ef 3 x HZ110 3 x 400 V AC 400 V 500 V 330 ka 30 ka ef 3 x HZ110/500 3 x 230 V AC 230 V 275 V 150 ka 25 ka ef 3 x HS x 400 V AC 400 V 440 V 180 ka 5 ka ef 3 x HS55 U s napięcie międzyfazowe U c najwyższe napięcie trwałej pracy (międzyfazowe) I imp (L1+L2+L3 PE) całkowity prąd wyładowczy (10/350) ochronników 1. stopnia na PE Każdy biegun (iskiernika) podłączyć do szyny PE Zalecany przekrój uziemienia wynosi 35 mm2 dla typów HS, 50 mm 2 dla HZ stopień ochrony 2. stopień ochrony (na granicy każdej następnej LPZ, o ile istnieje Ochronniki iskiernikowe dobiera się też według parametru samogasnącego prądu następczego I, który powinien być dobierany jako dwukrotność prospektywnego prądu następczego, który zależy przede wszystkim od odległości danego miejsca instalacji od transformatora rozdzielczego. Do instalacji w bezpośrednim sąsiedztwie transformatorów mocy (od 630 kva) są przeznaczone ochronniki HZ110. LPZ 1 i wyższa 2

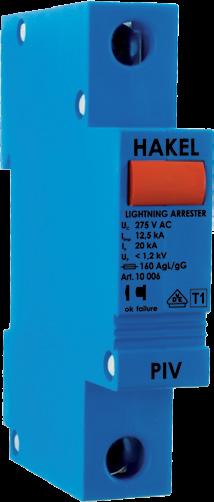

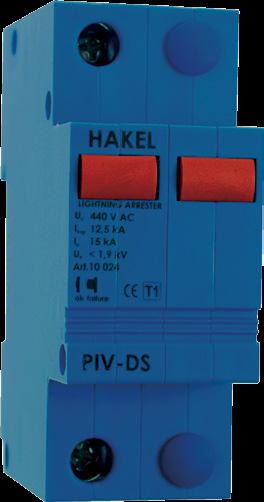

4 Ochronnik piorunowy / warystor / TYP 1 TYP 1 / CLASS I / PIV12,5-275 PIV12,5-275 DS PIV12,5-440 PIV12,5-440 DS PIV12,5-600 PIV12,5-600 DS PIV-850 PIV-850 DS DS DS DS DS DS DS PIV12,5* PIV12,5 DS* Typ PIV* jest to jednobiegunowy warystorowy ochronnik piorunowy według norm EN ed. 2 i IEC Instaluje się w miejscach, gdzie zapewnia wyrównywanie potencjałów i likwidację prądu piorunowego. Ochronniki piorunowe PIV są stosowane przede wszystkim w siłowych liniach zasilających. Oznaczenie DS oznacza wersję ze zdalną sygnalizacją. Typ PIV12,5-275, PIV12,5-440, PIV12,5-600, PIV-850, PIV12,5-275 DS PIV12,5-440 DS PIV12,5-600 DS PIV-850 DS Klasyfikacja według EN ed. 2 i IEC TYP1, CLASS I Najwyższe trwałe napięcie robocze U C 275 V AC 440 V AC 600 V AC 850 V AC Prąd udarowy (10/350) I imp 12,5 ka 10 ka - ładunek Q 6,25 As 5 As - energia jednostkowa W/R 39 kj/ω 25 kj/ω Znamionowy prąd wyładowczy (8/20) I n 20 ka Napięciowy poziom ochrony przy I imp U P < 1,2 kv < 1,6 kv < 2,1 kv < 3,2 kv wytrzymałość przepięciowa TOV U T 335 V/5 s Czas odezwy t A < 25 ns Maksymalna ochrona wstępna 160 AgL/gG Odporność zwarciowa przy 160 AgL/gG I p 60 ka rms LPZ 0-1 Materiał Poliamid PA6, UL94 V-0 Stopień ochrony IP20 Temperatura robocza J -40 C C Zalecany przekrój podłączanych przewodów(z momentem dokręcania 4 Nm) 25 mm2 (sztywny) 16 mm2 (giętki) Sposób montażu na szynę DIN 35 mm Sygnalizacja usterki zasunięty wskaźnik - ok / wysunięty wskaźnik - usterka Bezpotencjałowy styk przełączający (DS)(przekrój przewodów zdalnej sygnalizacji maks.1 mm 2 ) AC: 250 V / 0,5 A, DC: 250 V / 0,1 A Żywotność min godz. Masa m 420 g 840 g 1220 g Numer katalogowy PIV* PIV12,5 DS*

5 Ochronnik piorunowy / warystor / TYP 1 Zalecane podłączenie w układzie IT bez wyprowadzonego przewodu zerowego Jeżeli ochrona główna (F1) jest większa niż zalecana ochrona wstępna użytych SPD, przed ochronniki włącza się zalecaną ochronę wstępną (F2, F3) 10 m przewodu lub 3x dławik PI-L/15 Dla 3. Stopnia ochrony (instaluje się jak najbliżej chronionego urządzenia lub na granicy najwyższej LPZ) 1. stopień ochrony 2. stopień ochrony (na granicy każdej następnej LPZ, o ile istnieje LPZ 1 i wyższa Dobierając należy używać warystorów dostosowanych do napięcia międzyfazowego i ochronnika dostosowanego do napięcia międzyfazowego. Układ IT U S U C I imp (L1 + L2 + L3 PE) SPD typu 1 (LPZ 0-1) 3 x 230 V AC 230 V 275 V 37,5 ka 3 x PIV12,5-275 (DS) + B50 3 x 400 V AC 400 V 480 V 37,5 ka 3 x PIV12,5-440 (DS) + B50 (IT 400 V) 3 x 500 V AC 500 V 600 V 30 ka 3 x PIV12,5-600 (DS) + B50 (IT 500 V) 3 x 720 V AC 720 V 850 V 30 ka 3 x PIV-850 (DS) + B50 (IT 720 V) U s napięcie międzyfazowe U c najwyższe napięcie trwałej pracy (międzyfazowe) I imp (L1+L2+L3 PE) całkowity prąd wyładowczy (10/350) ochronników 1. stopnia na PE Zalecane podłączenie w układzie IT bez wyprowadzonego przewodu zerowego Jeżeli ochrona główna (F1) jest większa niż zalecana ochrona wstępna użytych SPD, przed ochronniki włącza się zalecaną ochronę wstępną (F2, F3) 10 m przewodu lub 2x dławik PI-L/15 Dla 3. Stopnia ochrony (instaluje się jak najbliżej chronionego urządzenia lub na granicy najwyższej LPZ) IT 1. 1 stopień ochrony 2. stopień ochrony (na granicy każdej następnej LPZ, o ile istnieje Dobierając należy używać warystorów dostosowanych do napięcia międzyfazowego i ochronnika dostosowanego do napięcia międzyfazowego. Układ IT U S U C I imp (L1 + L2 + L3 PE) SPD typu 1 (LPZ 0-1) 2 x 230 V AC 230 V 275 V 37,5 ka 2 x PIV12,5-275 (DS) + B50 2 x 400 V AC 400 V 480 V 37,5 ka 2 x PIV12,5-440 (DS) + B50 (IT 400 V) 2 x 500 V AC 500 V 600 V 30 ka 2 x PIV12,5-600 (DS) + B50 (IT 500 V) 2 x 720 V AC 720 V 850 V 30 ka 2 x PIV-850 (DS) + B50 (IT 720 V) U s napięcie międzyfazowe U c najwyższe napięcie trwałej pracy (międzyfazowe) I imp (L1+L2 PE) całkowity prąd wyładowczy (10/350) LPZ 1 i wyższa 4

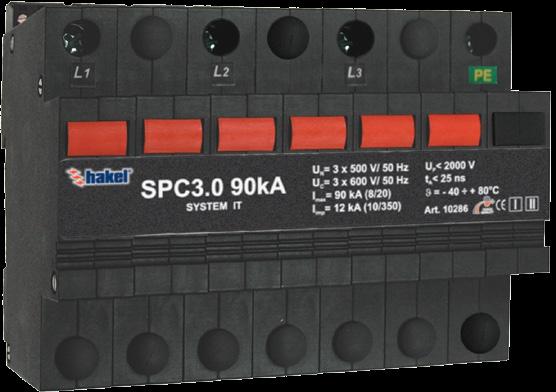

6 Ochronnik piorunowy / warystor + iskiernik / TYP TYP / CLASS I +II / SPC IT SPC IT DS SPC IT DS SPC3.0 IT/* jest to typ kompaktowych ochronników piorunowych i przepięciowych typu 1+2 (1. i 2. stopień) przeznaczony do układów IT (3x 400 V AC lub 3 x 500 V AC) bez wyprowadzonego przewodu zerowego. Zawierają warystory (MOV) i ochronnik (GDT) w połączeniu 3+1. Zalecane zastosowanie jest w przemyśle ciężkim, w walcowniach, zakładach budowy maszyn, itp. Oznaczenie DS oznacza wersję ze zdalną sygnalizacją. Typ Spec. wg IEC / EN SPC IT/400 (DS) SPC IT/500 (DS) SPC IT/400 (DS) SPC IT/500 (DS) I + II / T1 + T2 SPC IT/400 (DS) Napięcie znamionowe U n 3x 500 V AC (typ IT/500) 3x 480 V AC (typ IT/400) 3x 400 V AC (typ IT/400) 3x 400 V AC (typ IT/400) Najwyższe trwałe napięcie robocze U c 3x 600 V AC (typ IT/500) 3x 480 V AC (typ IT/400) Prąd udarowy (10/350) MOV I imp 12 ka 16 ka 20 ka - ładunek Q 6 As 8 As 10 As - energia jednostkowa W/R 36 kj/ω 64 kj/ω 100 kj/ω Prąd udarowy (10/350) GDT I imp 80 ka - ładunek Q 40 As - energia jednostkowa W/R 1600 kj/ω Maksymalny prąd wyładowczy (8/20) MOV I max 90 ka 65 ka Znamionowy prąd wyładowczy (8/20) MOV I n 50 ka 80 ka Napięciowy poziom ochrony przy I imp MOV U P < 2,1 kv (typ IT/500) < 1,6 kv (typ IT/400) Czas odezwy MOV < 25 ns GDT t A < 100 ns Zalecana (maksymalna) ochrona wstępna 315 A gl/gg Maksymalna ochrona wstępna dla podłączenia V 63 A gl/gg Odporność zwarciowa I P 80 ka ef Temperatura robocza J -40 C do +80 C Zalecany przekrój podłączanych przewodów z momentem dokręcania 4 Nm 50 mm 2 (sztywny) 35 mm 2 (giętki) Stopień ochrony IP 20 Sposób montażu na szynie DIN 35 mm Materiał obudowy Poliamid PA6, UL94 V-0 Sygnalizacja usterki Bezpotencjałowy styk przełączający (DS)(przekrój przewodów zdalnej sygnalizacji maks.1 mm2) Żywotność zasunięty wskaźnik - ok / wysunięty wskaźnik - usterka AC: 250 V / 0,5 A, DC: 250 V / 0,1 A min hod Masa m ok. 872 g ok g ok g Numer katalogowy (10 486) (10 487) (10 488) (10 386) (10 387) 5

7 Ochronnik piorunowy / warystor + iskiernik / TYP Zalecane podłączenie w układzie IT bez wyprowadzonego Jeżeli ochrona główna (F1) jest większa niż zalecana ochrona wstępna użytych SPD, przed ochronniki włącza się zalecaną ochronę wstępną (F2, F3) Dla 3. Stopnia ochrony (instaluje się jak najbliżej chronionego urządzenia lub na granicy najwyższej LPZ) uziemienia wynosi 25 mm stopień ochrony LPZ 1 i wyższa Układ IT U S U C I imp (L1 + L2 + L3 PE) SPD typu 1+2 (LPZ 0-1) 36 ka SPC IT/400 (DS) 3 x 400 V AC 400 V 480 V 48 ka SPC IT/400 (DS) 60 ka SPC IT/400 (DS) 3 x 500 V AC 500 V 600 V 36 ka SPC IT/500 (DS) 48 ka SPC IT/500 (DS) U s napięcie międzyfazowe U c najwyższe napięcie trwałej pracy (międzyfazowe) I imp (L1+L2+L3 PE) całkowity prąd wyładowczy (10/350) Oprócz tu podanych można produkować na inne napięcia z użytymi warystorami dobranymi do napięcia międzyfazowego i ochronnikiem dobranym do napięcia międzyfazowego, produkuje się na zamówienie. 6

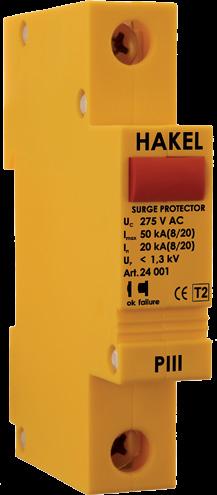

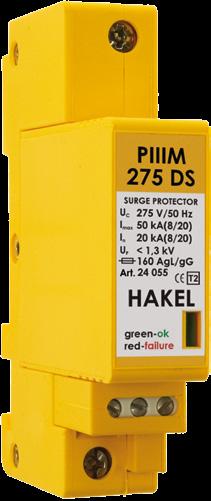

8 Ogranicznik przepięć / warystor / TYP2 TYP 2 / CLASS II / DS PIII (M)-* PIII (M)-* DS PIII jest to typ jednobiegunowych warystorowych ochronników przepięciowych typu 2 według norm EN ed. 2 i IEC Instaluje się w miejscach, gdzie zapewnia wyrównywanie potencjałów i likwidację przepięcia łączeniowego. Ochronniki przepięciowe typu PIII(M)DS-275 są stosowane głównie we wszystkich gałęziach przemysłu i służbie zdrowia. Instaluje się je do pomocniczej rozdzielnicy lub szafki sterowniczej. Oznaczenie M oznacza wersję konstrukcyjną z wymiennym modułem. Oznaczenie DS oznacza wersję ze zdalną sygnalizacją. Typ PIII (M)-275, PIII (M)-275 DS PIII (M)-440, PIII (M)-440 DS PIII (M)-600 PIII (M)-600 DS PIII (M)-850, PIII (M)-850 DS Klasyfikacja według EN ed. 2 i IEC TYP2, CLASS II Najwyższe trwałe napięcie robocze U C 275 V AC 440 V AC 600 V AC 720 V AC Maks. prąd wyładowczy (8/20) I max 50 ka 40 ka Znamionowy prąd wyładowczy (8/20) I n 20 ka Napięciowy poziom ochrony U P < 1,3 kv < 2 kv < 2,5 kv < 3,3 kv Wytrzymałość TOV U T 335 V/5 s Czas odezwy t A < 25 ns Maksymalna ochrona wstępna 160 AgL/gG Odporność zwarciowa przy160 AgL/gG I p 60 ka rms LPZ 1-2 Materiał Poliamid PA6, UL94 V-0 Stopień ochrony IP20 Temperatura robocza J -40 C C Zalecany przekrój podłączanych przewodów (z momentem dokręcania 4 Nm) (sztywny) 16 mm 2 (giętki) Sposób montażu na szynę DIN 35 mm Sygnalizacja usterki zasunięty wskaźnik - ok / wysunięty wskaźnik - usterka Bezpotencjałowy styk przełączający (DS)(przekrój przewodów zdalnej sygnalizacji maks.1 mm 2 ) AC: 250 V / 0,5 A, DC: 250 V / 0,1 A Żywotność min godz. Masa m 96 g 103 g 109 g 115 g Numer katalogowy PIII (M)-* (24 054) (24 058) (24 060) (24 062) PIII (M)-* DS (24 055) (24 059) (24 061) (24 063) 7

9 Ogranicznik przepięć / warystor / TYP2 Zalecane podłączenie w układzie IT bez wyprowadzonego przewodu zerowego Jeżeli ochrona główna (F1) jest większa niż zalecana ochrona wstępna użytych SPD, przed ochronniki włącza się zalecaną ochronę wstępną (F2, F3) 10 m przewodu lub 3x dławik PI-L/15 Dla 3. Stopnia ochrony (instaluje się jak najbliżej chronionego urządzenia lub na granicy najwyższej LPZ) 1. stopień ochrony 2. stopień ochrony (na granicy każdej następnej LPZ, o ile istnieje LPZ 1 i wyższa W układach dwuprzewodowych stosujemy te same zasady, ale podłączamy tylko 2 bieguny (o jeden przewód fazowy mniej) Układ IT U S U C I max (ka) SPD typu 2 (LPZ 1-2) 3 x 230 V AC 230 V 275 V 50 ka 3 x PIII(M)-275 (DS) + B25 3 x 400 V AC 400 V 480 V 40 ka 3 x PIII(M)-440 (DS) + B25 (IT 400 V) 3 x 500 V AC 500 V 600 V 40 ka 3 x PIII(M)-600 (DS) + B25 (IT 500 V) 3 x 720 V AC 720 V 850 V 40 ka 3 x PIII(M)-850 (DS) + B25 (IT 720 V) U s Napięcie międzyfazowe U c najwyższe napięcie trwałej pracy (międzyfazowe) I max Maks. prąd wyładowczy (8/20) Dobierając należy używać warystorów dostosowanych do napięcia międzyfazowego i ochronnika dostosowanego do napięcia międzyfazowego. Zalecane podłączenie w układzie IT bez wyprowadzonego przewodu zerowego Jeżeli ochrona główna (F1) jest większa niż zalecana ochrona wstępna użytych SPD, przed ochronniki włącza się zalecaną ochronę wstępną (F2, F3) 10 m przewodu lub 2x dławik PI-L/15 Dla 3. Stopnia ochrony (instaluje się jak najbliżej chronionego urządzenia lub na granicy najwyższej LPZ) IT 1. 1 stopień ochrony 2. stopień ochrony (na granicy każdej następnej LPZ, o ile istnieje LPZ 1 i wyższa W układach dwuprzewodowych stosujemy te same zasady, ale podłączamy tylko 2 bieguny (o jeden przewód fazowy mniej) Układ IT U S U C I max (ka) SPD typu 2 (LPZ 1-2) 2 x 230 V AC 230 V 275 V 50 ka 2 x PIII(M)-275 (DS) + B25 2 x 400 V AC 400 V 480 V 40 ka 2 x PIII(M)-440 (DS) + B25 (IT 400 V) 2 x 500 V AC 500 V 600 V 40 ka 2 x PIII(M)-600 (DS) + B25 (IT 500 V) 2 x 720 V AC 720 V 850 V 40 ka 2 x PIII(M)-850 (DS) + B25 (IT 720 V) U s Napięcie międzyfazowe U c najwyższe napięcie trwałej pracy (międzyfazowe) I max Maks. prąd wyładowczy (8/20) Dobierając należy używać warystorów dostosowanych do napięcia międzyfazowego i ochronnika dostosowanego do napięcia międzyfazowego. 8

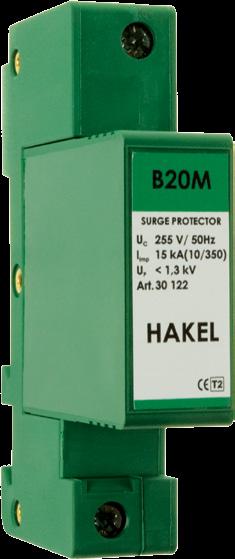

10 Ochronnik piorunowy / iskiernik / TYP1 TYP 1 / CLASS I / B25 () B50 () B25M () B25, B50 i B25M jest to zamknięty gazowy typu 1 według norm EN ed. 2 iiec W układach IT zapewnia wyrównywanie potencjału między przewodem zerowym i PE. Dzięki wysokiej rezystancji izolacji w stanie spoczynku nie powstaje prąd upływowy w instalacji. Uwaga: W układach IT stosuje się specjalny wariant iskierników, dla których jest konieczne wyspecyfikowanie napięcia układu IT. Typ B25 () B25 M () B50 () Klasyfikacja według EN ed. 2 i IEC TYP1, CLASS I Najwyższe trwałe napięcie robocze U C AC Prąd udarowy (10/350) I imp 25 ka 50 ka - ładunek Q 12,5 As 25 As - energia jednostkowa W/R 156 kj/ω 625 kj/ω Znamionowy prąd wyładowczy (8/20) I n 30 ka 50 ka Napięciowy poziom ochrony przy I imp U P < 1,3 kv Wytrzymałość TOV U T 1200 V/0,2 s Czas odezwy t A < 100 ns Gaszony prąd następczy I fi 100 A rms LPZ 0-1 Materiał Poliamid PA6, UL94 V-0 Stopień ochrony IP20 Temperatura robocza J -40 C C Zalecany przekrój podłączanych przewodów(z momentem dokręcania 4 Nm) 25 mm 2 (sztywny) 16 mm 2 (giętki) Sposób montażu na szynę DIN 35 mm Żywotność min godz. Masa m 72 g 73 g 116 g Numer katalogowy () () () Zalecane podłączenie w układzie IT bez wyprowadzonego przewodu zerowego Jeżeli ochrona główna (F1) jest większa niż zalecana ochrona wstępna użytych SPD, przed ochronniki włącza się zalecaną ochronę wstępną (F2, F3) Dobierając należy używać warystorów dostosowanych do napięcia międzyfazowego i ochronnika dostosowanego do napięcia międzyfazowego. 9

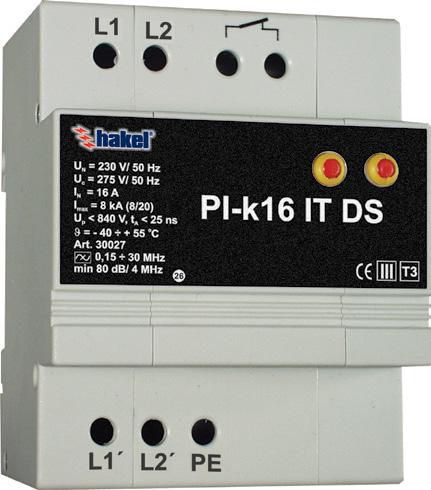

11 Ogranicznik przepięć / warystor & EMC / EMI filtr / TYP3 TYP 3 / CLASS III / PI-k8 IT PI-k16 IT 230 PI-k16 IT DS PI-k IT jest to ogranicznik przepięć zawierający dwustopniową ochronę typu 3 (3. stopień) a filtr wysokoczęstotliwościowy jest przeznaczony do ochrony nawet najbardziej wrażliwych urządzeń w układach dwuprzewodowych IT 230 V AC przed wpływem przepięcia udarowego i zakłóceń wysokoczęstotliwościowych. Instaluje się jak najbliżej chronionego urządzenia. Jeżeli długość linii między ogranicznikiem przepięć i urządzeniem końcowym przekracza 10 m, trzeba użyć jeszcze dodatkowej ochrony jak najbliżej chronionego urządzenia (gniazdka z ochroną przepięciową dla układu IT). Oznaczenie DS oznacza wersję ze zdalną sygnalizacją. Typ PI-k8 IT PI-k16 IT PI-k16 IT DS Klasyfikacja według EN ed. 2 i IEC TYP3, CLASS III Znamionowe napięcie robocze U n 230 V AC Najwyższe trwałe napięcie robocze U c 275 V AC (L1/L2) Prąd znamionowy I N 8 A 16 A Znamionowy prąd wyładowczy I n (8/20) I n 3 ka (L/PE) 6 kv (L1/L2) Udar kombinowany (1,2/50) U OC 10 kv (L/PE) < 1050 V (L1/L2) Napięciowy poziom ochrony przy U OC U P < 1500 V (L/PE) Niesymetryczne tłumienie filtra (opóźnienie grupowe) min. 80 db przy 4 MHz min. 40 db w paśmie 0,15 30 MHz C x 150 nf 220 nf Stałe filtra C y 22 nf L 1,2 mh 1,8 mh Straty mocy przy temperaturze uzwojen i a 20 C < 2,2 W < 3,5 W < 25 ns (L1/L2) Czas odezwy t A < 100 ns (L/PE) Ochrona wstępna 8 A 16 A LPZ 2-3 Materiał Poliamid PA6, UL94 V-0, UL94 V-0 Stopień ochrony IP20 Temperatura robocza J -40 C C Zalecany przekrój podłączanych przewodów 2,5 4 mm 2 Cu Sposób montażu na szynę DIN 35 mm Sygnalizacja usterki świeci - ok / nie świeci - usterka Żywotność min godz. Masa 130 g 166 g 235 g Numer katalogowy

12 Ogranicznik przepięć / warystor & EMC / EMI filtr / TYP3 Zalecane podłączenie w układzie IT bez wyprowadzonego przewodu zerowego 11

13 Ogranicznik przepięć / warystor + iskiernik / TYP3 TYP 3 / CLASS III / IT / Wewnętrzny schemat połączeń L1 L2 PE ZS1-IT ZS1-IT jest to ogranicznik przepięć typu 3 (3. stopień) priorytetowo przeznaczony do układów dwuprzewodowych IT 230 V AC jest przeznaczony do ochrony urządzeń przed działaniem napięcia udarowego. Instaluje się jak najbliżej chronionego urządzenia. Jeżeli długość linii między ogranicznikiem i urządzeniem końcowym przekracza trzeba użyć jeszcze dodatkowej ochrony jak najbliżej chronionego urządzenia (gniazdka z ochroną przepięciową dla układu IT). Typ ZS1-IT Klasyfikacja według EN ed. 2 i IEC TYP3, CLASS III Znamionowe napięcie robocze U N 230 V AC Najwyższe trwałe napięcie robocze U C 275 V AC (L1/L2) Znamionowy prąd wyładowczy I n (8/20) I n 3 ka (L/PE) Udar kombinowany U OC 10 kv (L/PE) Napięciowy poziom ochrony przy U OC U P < 1,2 kv (L/PE) Strata mocy przy temperaturze 20 C < 0,5 W Czas odezwy t A < 100 ns (L/PE) Ochrona wstępna 16 A Wytrzymałość TOV U T 1200 V + U 0 / 200 ms (L/PE) LPZ 2-3 Materiał Poliamid PA6, UL94 V-0, UL94 V-0 Stopień ochrony IP20 Temperatura robocza J -40 C C Zalecany przekrój podłączanych przewodów 1,5 mm 2 Cu Sposób montażu na szynę DIN 35 mm Sygnalizacja usterki świeci - ok / nie świeci - usterka Żywotność min godz. Masa m 70 g Numer katalogowy Zalecane podłączenie Układ IT 230 V AC L1 L2 PE 12

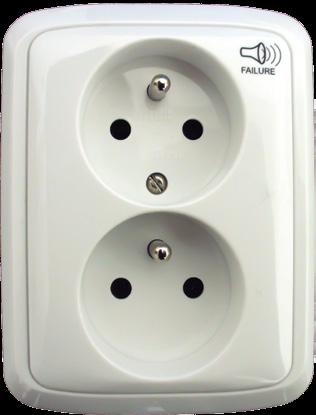

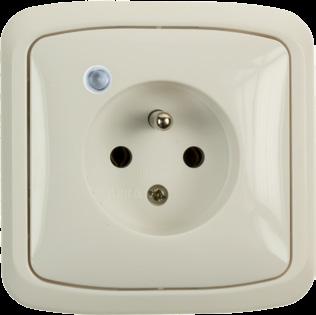

14 Ogranicznik przepięć / warystor + iskiernik / TYP3 TYP 3 / CLASS III / IT / L1 Sygnalizacja świetlna Usterki (SSP2) L2 L1 Sygnalizacja akustyczna Usterki (ASP) ZS-1.1 ZS-1.2 Gniazdka z ochroną przepięciową ZS1.1 i ZS1.2 można stosować do wszystkich typów urządzeń elektronicznych dla ochrony przed przepięciami łączeniowymi i ziemnozwarciowymi, które powstają w wyniku wyładowań atmosferycznych lub procesów komutacyjnych w sieci niskiego napięcia. Są stosowane samodzielnie lub jako ochrona dodatkowa. Konstrukcyjnie spełniają wymagania dotyczące ograniczników przepięć typu 3 według IEC i EN ed. 2. Są przeznaczone do montażu w puszkach instalacyjnych KU 68 (głębokość 40 mm) i BCD 65 (głębokość 45mm). Prawidłowe funkcjonowanie ochrony przepięciowej jest sygnalizowane wbudowaną kontrolką lub wbudowanym brzęczykiem piezoelektrycznym. L2 Typ ZS-1.1 *, ZS1.2 * Klasyfikacja według EN ed. 2 i IEC TYP3, CLASS III Znamionowe napięcie robocze U N 230 V AC Najwyższe trwałe napięcie robocze U C 275 V AC Znamionowy prąd wyładowczy I n (8/20) I n 3 ka (L1/L2) Udar kombinowany U OC 6 kv (L/PE) Napięciowy poziom ochrony przy U OC U Sygnalizacja usterki SSP2 2) U P < 1,3 kv (L1/L2) < 1 kv (L/PE) zacznie świecić czerwona kontrolka pracy Napięciowy poziom ochrony przy U OC U P < 1,3 kv (L1/L2) < 1 kv (L/PE) U Sygnalizacja usterki ASP 3) sygnalizacja dźwiękowa Czas odezwy t A < 25 ns (L1/L2) Ochrona wstępna < 100 ns (L/PE) Wytrzymałość TOV U T 335 V / 5 s (L1/L2) 16 A 1200 V + U 0 / 200 ms (L/PE) LPZ 2-3 Materiał Poliamid PA6, UL94 V-0 Stopień ochrony Temperatura robocza J -40 C C Zalecany przekrój do podłączenia maks. 2,5 mm 2 Cu Sposób montażu puszka KU 68, nebo BCD 65 Żywotność min godz. IP20 Sygnalizacja usterki jest opcjonalna: 1) Sygnalizacja świetlna usterki SSP2, w razie usterki zacznie świecić czerwona kontrolka pracy na przednim panelu gniazdka 2) Sygnalizacja dźwiękowa usterki ASP, w razie usterki zabrzmi sygnał wbudowanego brzęczyka piezoelektrycznego. Ochronę przepięciową można instalować do wszystkich typów gniazdek podanych w ważnym cenniku, lub po uzgodnieniu też do innych typów. 13

15 Ogranicznik przepięć / warystor + iskiernik / TYP3 14
