Rozdzielnice PV z ogranicznikami przepięć do ochrony instalacji fotowoltaicznych

Transkrypt

1 Rozdzielnice V z ogranicznikami przepięć do ochrony instalacji fotowoltaicznych Instalacja fotowoltaiczna ze względu na swoją budowę i usytuowanie jest poważnie narażona na przepięcia powstałe w wyniku bezpośredniego uderzenia pioruna, jak też na uszkodzenia w wyniku indukowanych przepięć spowodowanych przez pobliskie wyładowania atmosferyczne. W celu ochrony drogich urządzeń, przede wszystkim falowników D/A i paneli fotowoltaicznych, stosuje się w zakresie ochrony przed przepięciami specjalne ograniczniki przepięć V na napięcie stałe. Jeżeli przy projektowaniu nie udało się zachować właściwych odstępów pomiędzy instalacją odgromową, a instalacją fotowoltaiczną (zwykle powyżej 0,5 m) lub np. instalacja fotowoltaiczna jest zainstalowana na dachu pokrytym metalową dachówką, wówczas stosuje się ograniczniki typu T1T2, np. DS60VGV firmy ITE. Jeżeli instalacja fotowoltaiczna nie jest zabezpieczona instalacją odgromową lub udało się zachować właściwe odległości pomiędzy instalacją odgromową, a instalacją fotowoltaiczną, to stosuje się ograniczniki przepięć typu T2, np. DS50VGVS lub DS50VS firmy ITE. Ograniczniki przepięć należy dobierać w ten sposób, aby zapewniony poziom ochrony był niższy niż maksymalne napięcie wytrzymywane przez panele fotowoltaiczne i falownik D/A. W rozdzielnicach V zgodnie z normą po podłączeniu przewodów prądowych do ogranicznika w układzie połączeń typu V maksymalna długość kabla E może wynosić 50 cm. Nie należy go przedłużać, gdyż wpływa to negatywnie na poziom ochrony. Rozdzielnica V powinna znajdować się w pobliżu chronionego urządzenia (panelu fotowoltaicznego albo falownika). Jeżeli długość przewodu pomiędzy panelami fotowoltaicznymi, a falownikiem D/A nie przekracza 10 m - wystarczy zainstalować 1 ogranicznik w danym łańcuchu. Jeżeli natomiast długość kabla jest większa niż 10 m - przy panelach instalujemy ogranicznik typu T1T2 lub T2 w zależności od obliczeń, oraz drugi ogranicznik typu T2 w pobliżu falownika. Nie wolno instalować rozdzielnic V w miejscach narażonych na promieniowanie słoneczne. Oferowane rozdzielnice mają I65, a wszystkie użyte elementy (oprócz ograniczników, które pracują przy napięciu od 500 do 1500V D) są dostosowane do napięcia minimum 1000V D. W większości wykonań rozdzielnic V świadomie rezygnuje się z rozłącznika D, ponieważ jest on fabrycznie montowany w falowniku. rawie wszystkie ograniczniki mają możliwość zdalnej sygnalizacji stanu uszkodzenia. W rozdzielnicach przyłączeniowych V możemy stosować również aparaty zabezpieczające instalację przed przetężeniem (w przypadku 3 lub więcej łańcuchów V połączonych równolegle). Realizuje się to za pomocą podstaw 1- lub 2-biegunowych oraz dostosowanych do nich wkładek bezpiecznikowych cylindrycznych 10x38 mm o prądzie od 1 do 30A na napięcie od 600 do 1000V D. Oferowane skrzynki w rozdzielnicach V dostosowane są zarówno do montażu na farmach fotowoltaicznych (zwiększona odporność na warunki atmosferyczne), jak i wewnątrz budynków.

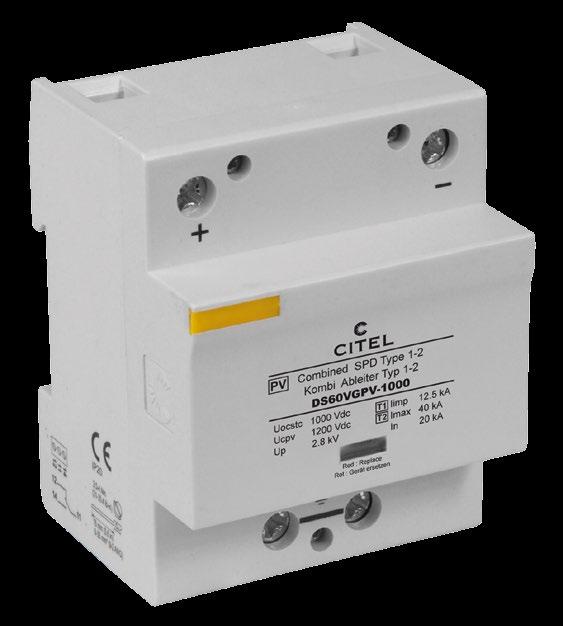

2 MJ8 280 mm DB GDT Netz 44 Ograniczniki przepięć D typu 12 (B) - DS60VGV hnologia VG tec o d EN da lat ty pro d uk c DUT250 TN TNS EN / TT DUT250VG-300 TNS TT DS240 1 /N DS215 zas zadziałania ta EN lat od daty produkcji Separacja galwaniczna /N (/N) /N (/N) 3 Ogranicznik przepięć SD typu 12 (B) wykonany w technologii VG (szeregowo połączony iskiernik gazowy i warystor) Układ połączeń Y DS250VG -6 raca bez dobezpieczenia wstępnego wkładkątopikową () 3 DS Zabezpieczenie przed starzeniem spowodowanym prądamiroboczymids70 DS100 i upływowymi DS5 () N 270 () 40 Spełnia wymagania normy N-EN i EN Opis DS60VGV-500 DS60VGV-1000 UOST 54 Napięcie znamionowe 500V D Sposób ochrony UV Wytrzymałość zwarciowads60vg V-1500 rąd upływu - napięcie przy Ucpv IV IE If /- ta 5 /- poziom ( )* /- I Napięciowy ochrony przy n Up /<1,7kV <2,8kV Napięciowy poziom ochronyprzy 5kA Up <1,4kV <2,3kV Imax Maks. prąd wyładowczy (8/20 µs) Up DS60VG - 20kA,5kA Napięciowy poziom ochrony przy Imax nieskończona Napięciowy poziom ochrony przy,5ka Up Iimp DU In 58 /- 72 zas zadziałania rąd udarowy / na biegun (10/350 µs) SG DS60VGV-1500 /- ( )* - 70 Ifi 00V D 1000A Zdolność gaszenia prądu następczego Znamionowy prąd wyładowczy / na biegun (8/20 µs) 36 SG rąd następczy 600V D 70 ISWV rąd roboczy - napięcie przy Ucpv DS50VGVS 1000V D M/DM(2) Najwyższe napięcie trwałej pracy 2 Endgerät 1 ji DS50V/G <1,5kV <2,5kV <2,3kV <3,7kV 72 DS60VGVS DSH35 36 Odłącznik termiczny 18 Właściwości mechaniczne DS-B out Sygnalizacja zdalna (FS) Nout 250V/0,5A T D rzekrój przewodu zdalnej sygnalizacji D out Ttworzywo Numer artykułu DS-A DSH out 100 strona OUT OUT R080 GDT 256 /N 18 V DS41TT 6 4 DS100TT DS5TT DU DS210 DB 67 out in MJ8-AT6 63 DB 2 3 /N 6 4 out 347 DM = tryb różnicowy (/-) in 1 termoplastyczne EI U 4 V0 (2) M = tryb normalny (/E lub -/E) I GDT 40 do 85 Stopień ochrony obudowy 160 B : Iskiernik gazowy V: Blok warystorów A dużej mocy 1 : Zabezpieczenie termiczne in : Termiczne urządzenie odłączające DB sygnalizacji DB : Styk zdalnej : Sygnalizacja uszkodzenia B D3 TH35 mm szyna montażowa 63 OUT (A) - 30V/2A (D) max. 1,5 mm2 GDT A bezpotencjałowy zestyk przełączalny Moc załączalna maks (50 mm2) TE rzekrój DSHFprzewodu RFI DSH63 DSH wewnątrz 18

3 Ograniczniki przepięć D typu 12 (B) - DS60VGV-G/51 Ogranicznik przepięć typu 12 na bazie iskiernika gazowego do 1500V 2 (2) 3 (3) N (N) DS215 DS240 /N (/N) /N (/N) 10 technologia VG lat /N od daty produkcji 10 lat od daty produkcji Wytrzymałość udarowa na biegun (10/350 µs): I imp =,5kA Układ połączeń Y odwójna separacja galwaniczna - nadaje się do ochrony paneli cienkowarstwowych Zabezpieczenie przed starzeniem spowodowanym prądami roboczymi i upływowymi raca bez dobezpieczenia wkładką topikową Standardowo zdalna sygnalizacja Spełnia wymagania norm IE , EN 61643, EN i Do stosowania w instalacjach fotowoltaicznych 2 (2) 3 (3) t Opis DS60VGV- 600G/51 DS60VGV- 1000G/51 Napięcie znamionowe U OST 600V D 1000V D 70 Sposób ochrony /- M/DM(2) /- ( )* DS60V Najwyższe napięcie trwałej pracy U V 720V D 00V D Wytrzymałość zwarciowa I SWV 1000A rąd roboczy - napięcie N (N) przy U cpv I V rąd upływu - napięcie przy U cpv I E <1 µa /- /- rąd następczy I f zas zadziałania t A Znamionowy prąd wyładowczy / na biegun (8/20 µs) I n 20kA rąd udarowy / na biegun (10/350 µs) I imp,5ka Maks. prąd udarowy - 2 bieguny I total kl.i /- 25kA /- ( )* /- /- Maks. prąd wyład. (8/20 µs) na biegun I max Maks. prąd wyład. (8/20 µs) razem I total kl.ii 60kA Napięciowy poziom ochrony przy I n <1,7kV <2,8kV Napięciowy poziom ochrony przy 5kA <2,1kV Napięciowy poziom ochrony przy,5ka <2,3kV Napięciowy poziom ochrony M/DM <3,4/4,0kV Odłącznik termiczny wewnątrz Właściwości mechaniczne 5 TEDSHF : Iskiernik gazowy V: Blok warystorów dużej mocy rzekrój przewodu 6-35 (50 mm²) : Zabezpieczenie termiczne : Termiczne urządzenie odłączające : Styk zdalnej sygnalizacji DS-B in out : Sygnalizacja uszkodzenia Sygnalizacja zdalna (FS) bezpotencjałowy RFI zestyk przełączalny Nin Nout Moc załączalna maks. 250V/0,5A (A) - 30V/2A (D) rzekrój przewodu zdalnej sygnalizacji max. 1,5 mm 2 szyna montażowa TH35 mm 40 do 85 T D O D3 Stopień ochrony obudowy I20 tworzywo termopl. EI U 4 V0 Numer artykułu GDT (2) M = tryb normalny (/E lub -/E) DM = tryb różnicowy (/-) DS-A T D O strona 3 O

4 Ograniczniki przepięć D typu 2 () - DS50VGVS Ochrona przeciwprzepięciowa typu 2 na bazie iskiernika gazowego 10 lat od daty produkcji Urządzenie odłączające o podwójnym zabezpieczeniu Separacja galwaniczna Zabezpieczenie przed starzeniem spowodowanym prądami roboczymi i upływowymi Układ połączeń Y DB raca bez dobezpieczenia wkładkami topikowymi GDT Moduły wymienne Netz MJ8 Możliwość zastosowania we wszystkich urządzeniach fotowoltaicznych do 1000V D (Uocstc) Spełnia wymagania norm IE i EN i Endgerät DUT250VG-300 TN EN 10 technologia VG lat od daty produkcji Opis DS50VGVS-500 DS50VGVS-1000 DS215Napięcie znamionowe U OST 500V D 1000V D DS240 Sposób ochrony M/DM(2) Najwyższe /N (/N) /N napięcie (/N) trwałej pracy U V /N 600V D 00V D DS70 Wytrzymałość zwarciowa I SWV 1000A DS100 rąd roboczy - napięcie przy U DS5 cpv I V DS130 rąd upływu - napięcie przy U cpv I E rąd następczy I f Zdolność gaszenia prądu następczego I fi nieskończona zas zadziałania t A DUT250VG-300 TNS TT N 67 - G Znamionowy prąd wyładowczy / na biegun (8/20 µs) I n 20kA Maks. prąd wyładowczy (8/20 µs) I max Napięciowy poziom ochrony przy I n <2,5kV <3,6kV Napięciowy poziom ochrony przy 5kA <1,8kV <2,6kV DS50VGVS 54 - Napięciowy poziom ochrony przy,5ka <2,2kV <3,1kV Napięciowy poziom ochrony przy I max <3,4kV <4,5kV /- ( )* DS60VGV-1500 Odłącznik termiczny wewnątrz Właściwości mechaniczne 3 TE rzekrój przewodu 2,5-25 (35 mm²) Sygnalizacja zdalna (FS) Moc załączalna maks. rzekrój przewodu zdalnej sygnalizacji max. 1,5 mm 2 szyna montażowa TH35 mm /- ( )* /- /- 40 do 85 Stopień ochrony obudowy I20 tworzywo termoplastyczne EI U 4 V0 Numer artykułu bezpotencjałowy zestyk przełączalny 250V/0,5A (A) - 30V/2A (D) : Iskiernik gazowy V: Blok warystorów dużej mocy : Zabezpieczenie termiczne : Termiczne urządzenie odłączające : Styk DS60VGVS zdalnej sygnalizacji : Sygnalizacja uszkodzenia - (2) M = tryb normalny (/E lub -/E) DM = tryb różnicowy (/-) DSHF strona 4 A A

5 Ograniczniki przepięć D typu 2 () - DS50VGVS-G/51 Ochrona przeciwprzepięciowa typu 2 na bazie iskiernika gazowego Netz DB GDT 10 technologia VG lat od daty produkcji 10 lat od daty produkcji (3) rąd wyładowczy na biegun: I n = 15kA; I max = Separacja 3 galwaniczna - nadaje się do ochrony paneli cienkowarstwowych Zabezpieczenie 1 (1) 2 (2) przed starzeniem 3 (3) spowodowanym N (N) /N prądami roboczymi i upływowymi Układ połączeń Y DS215 DS240 (/N) /N (/N) Możliwość zastosowania we wszystkich urządzeniach fotowoltaicznych do 1500V D (U cpv ) Spełnia wymagania norm IE i EN i /N (N) DS50VGVS- DS50VGVS- Opis 600G/ G/51 6 Napięcie 1 (1) znamionowe 2 (2) 3 (3) U OST 600V D 1000V D Sposób ochrony M/DM(2) Najwyższe napięcie trwałej pracy U V 720V D 00V D Wytrzymałość zwarciowa I SWV 1000A rąd roboczy - napięcie przy Ucpv I V rąd upływu - napięcie przy Ucpv I E <1µA rąd następczy I f Zdolność gaszenia prądu następczego I fi nieskończona zas zadziałania t A Znamionowy prąd wyładowczy / I na bieg. (15 x 8/20 µs) n 15kA Maks. prąd wyładowczy (8/20 µs) na bieg. I max Maks. 3 prąd wyładowczy (8/20 µs) - razem I total /- 60kA /- ( )* Napięciowy poziom ochrony przy I n 1,8kV 2,8kV Napięciowy poziom ochrony przy 5kA 1,3kV 2,1kV Napięciowy poziom ochrony przy,5ka 1,7kV 2,6kV Napięciowy poziom ochrony przy U oc M/DM (2) <2,1/2,3kV <2,6/2,8kV Odłącznik termiczny wewnątrz Właściwości mechaniczne 3 TE rzekrój przewodu DSHF 2,5-25 (35 mm²) in Sygnalizacja zdalna (FS) bezpotencjałowy zestyk RFI przełączalny Nin Moc załączalna maks. 250V/0,5A (A) - 30V/2A (D) rzekrój przewodu zdalnej sygnalizacji max. 1,5 mm 2 szyna montażowa TH35 mm 40 do 85 Stopień ochrony obudowy I20 tworzywo GDT termoplastyczne EI U 4 V0 Numer artykułu (2) M = tryb normalny (/E lub -/E) DM = tryb różnicowy (/-) N (N) - /- /- ( )* DSH : Iskiernik gazowy V: Blok warystorów dużej mocy : Zabezpieczenie termiczne DS-B out: Termiczne urządzenie odłączające : Styk zdalnej sygnalizacji Nout: Sygnalizacja uszkodzenia /- /- DS-A T T 54 D D DS60 D3 in out in out in out 3 strona 5 V

6 Ograniczniki przepięć D typu 2 () - DS50VS G/51 Ochrona przepięciowa typu 2 dla fotowoltaiki Zdolność odprowadzania na biegun: I n = 15kA; I max = Układ połączeń Y Moduły wymienne Zdalna sygnalizacja w standardzie Zgodne z normami IE 61643, EN 61643, EN i UTE Dzięki separacji galwanicznej nadają się do ochrony paneli cienkowarstwowych 5 lat od daty sprzedaży Opis DS50VS- 800G/51 DS50VS- 1000G/51 Napięcie znamionowe U OST 800V D 1000V D Sposób ochrony M/DM(2) Najwyższe napięcie trwałej pracy U V 60V D 00V D Wytrzymałość zwarciowa I SWV 1000A rąd roboczy - napięcie przy Ucpv I V <0,1mA rąd upływu - napięcie przy Ucpv I E <0,1µA rąd następczy I f Zdolność gaszenia prądu następczego I fi nieskończona zas zadziałania t A Znamionowy prąd wyładowczy / na biegun (8/20 µs) I n 15kA Maks. prąd wyładowczy (8/20 µs) I max Maks. prąd wyładowczy (8/20 µs) - razem I total 60kA Napięciowy poziom ochrony przy I n (M/DM) <2/3,6kV <2,6/4,6kV Napięciowy poziom ochrony przy 5kA <1,4kV <1,5kV Napięciowy poziom ochrony przy,5ka <1,7kV <1,kV Napięciowy poziom ochrony przy I max <2,5kV <2,7kV Odłącznik termiczny wewnątrz wewnątrz Właściwości mechaniczne 3 TE rzekrój przewodu 2,5-25 (35 mm²) Sygnalizacja zdalna (FS) bezpotencjałowy zestyk przełączalny Moc załączalna maks. 250V/0,5A (A) - 30V/2A (D) rzekrój przewodu zdalnej sygnalizacji max. 1,5 mm 2 szyna montażowa TH35 mm 40 do 85 Stopień ochrony obudowy I20 tworzywo termoplastyczne U4 V0 Numer artykułu : Iskiernik gazowy V: Blok warystorów dużej mocy : Zabezpieczenie termiczne : Termiczne urządzenie odłączające : Styk zdalnej sygnalizacji : Sygnalizacja uszkodzenia W ofercie również wykonanie DS50VS-1000/G o numerze I n = 20kA, I max = (2) M = tryb normalny (/E lub -/E) DM = tryb różnicowy (/-) strona 6

7 Ogranicznik przepięć D typu 2 () - DS50VS-500 Ochrona przepięciowa typu 2 dla fotowoltaiki Zdolność odprowadzania na biegun: I n = 20kA; I max = Moduły wymienne Zdalna sygnalizacja w standardzie Zgodne z normami IE 61643, EN 61643, EN i UTE lata od daty sprzedaży Opis DS50VS-500 Napięcie znamionowe U OST 500V D Sposób ochrony M/DM(2) Najwyższe napięcie trwałej pracy U V 530V D Wytrzymałość zwarciowa I SWV 70A rąd upływu - napięcie przy Ucpv I E <1mA rąd następczy I f Zdolność gaszenia prądu następczego I fi nieskończona zas zadziałania t A Znamionowy prąd wyładowczy na biegun (8/20 µs) I n 20kA Maks. prąd wyładowczy (8/20 µs) I max Napięciowy poziom ochrony przy I n <1,8kV Napięciowy poziom ochrony przy 5kA <1,3kV Odłącznik termiczny wewnątrz Właściwości mechaniczne 2 TE rzekrój przewodu 2,5-25 (35 mm²) Sygnalizacja zdalna (FS) bezpotencjałowy zestyk przełączalny Moc załączalna maks. 250V/0,5A (A) - 30V/2A (D) rzekrój przewodu zdalnej sygnalizacji max. 1,5 mm 2 szyna montażowa TH35 mm 40 do 85 Stopień ochrony obudowy I20 tworzywo termoplastyczne U4 V0 Numer artykułu 4801 (2) M = tryb normalny (/E lub -/E) V: Blok warystorów dużej mocy : Zabezpieczenie termiczne : Termiczne urządzenie odłączające : Styk zdalnej sygnalizacji : Sygnalizacja uszkodzenia DM = tryb różnicowy (/-) strona 7

8 Ograniczniki przepięć D typu 2 () - DS50VS Ochrona przepięciowa typu 2 dla fotowoltaiki Zdolność odprowadzania na biegun: I n = 20kA; I max = Układ połączeń Y Moduły wymienne Zdalna sygnalizacja w standardzie Zgodne z normami IE 61643, EN 61643, EN i UTE lata od daty sprzedaży Opis DS50VS-800 DS50VS-1000 Napięcie znamionowe U OST 800V D 1000V D Sposób ochrony M/DM (2) Najwyższe napięcie trwałej pracy U V 840V D 1060V D Wytrzymałość zwarciowa I SWV 70A rąd upływu - napięcie przy U cpv I E <1mA rąd następczy I f Zdolność gaszenia prądu następczego I fi nieskończona zas zadziałania t A Znamionowy prąd wyładowczy na biegun (8/20 µs) I n 20kA Maks. prąd wyładowczy (8/20 µs) I max Napięciowy poziom ochrony przy I n <3kV <3,6kV Napięciowy poziom ochrony przy 5kA <2,2kV <2,6kV Odłącznik termiczny wewnątrz Właściwości mechaniczne 3 TE rzekrój przewodu 2,5-25 (35 mm²) Sygnalizacja zdalna (FS) bezpotencjałowy zestyk przełączalny Moc załączalna maks. 250V/0,5A (A) - 30V/2A (D) rzekrój przewodu zdalnej sygnalizacji max. 1,5 mm 2 szyna montażowa TH35 mm 40 do 85 Stopień ochrony obudowy I20 tworzywo termoplastyczne U4 V0 Numer artykułu (2) M = tryb normalny (/E lub -/E) DM = tryb różnicowy (/-) V: Blok warystorów dużej mocy : Zabezpieczenie termiczne : Termiczne urządzenie odłączające : Styk zdalnej sygnalizacji : Sygnalizacja uszkodzenia strona 8

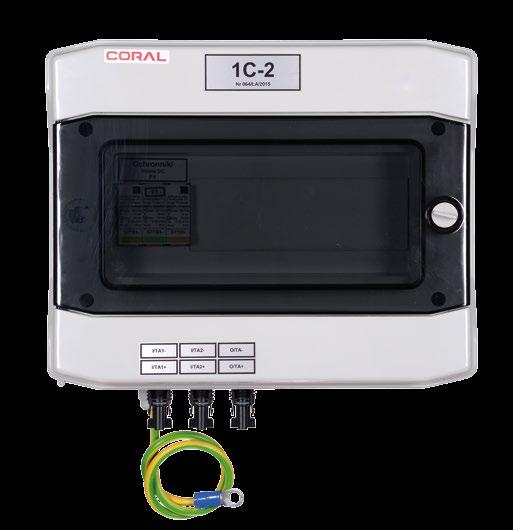

9 Rozdzielnice do ochrony falowników V z 1 parą wejść Zastosowanie: wewnątrz i na zewnątrz (I65), odporne na UV ochrona paneli fotowoltaicznych ochrona falowników V z 1 parą wejść /- np.: - latinum TD W, S W; - ABB UNO-S W; - SMA Sunny Boy T W; - Fronius Galvo W, Symo-S; - Sungrow SG KT-S W. Rozdzielnice z 1 ogranicznikiem przepięć typu 12 Opis DS60VGV-1000 DS60VGV-500 dla 1 łańcucha V i 1 parą wyjść /- 1B-1 Z000 1B-1/500 Z10500 dla 1 łańcucha V i 1 parą wyjść i rozłącznikiem V 1B-1R Z001 1B-1R/500 Z10501 dla 2 łańcuchów V i 1 parą wyjść /- 1B-2 Z000 1B-2/500 Z10500 dla 2 łańcuchów V i 1 parą wyjść i rozłącznikiem V 1B-2R Z001 1B-2R/500 Z10501 Opis DS60VGV-1000G/51 DS60VGV-600G/51 dla 1 łańcucha V i 1 parą wyjść /- 1B-1G Z010 1B-1G/600 Z10610 dla 1 łańcucha V i 1 parą wyjść i rozłącznikiem V 1B-1RG Z0 1B-1RG/600 Z106 dla 2 łańcuchów V i 1 parą wyjść /- 1B-2G Z010 1B-2G/600 Z10610 dla 2 łańcuchów V i 1 parą wyjść i rozłącznikiem V 1B-2RG Z0 1B-2RG/600 Z106 Rozdzielnice z 1 ogranicznikiem przepięć typu 2 Opis DS50VGVS-1000 DS50VGVS-500 dla 1 łańcucha V i 1 parą wyjść /- 1-1V Z /500V Z20500 dla 1 łańcucha V i 1 parą wyjść i rozłącznikiem V 1-1RV Z R/500V Z20501 dla 2 łańcuchów V i 1 parą wyjść /- 1-2V Z /500V Z dla 2 łańcuchów V i 1 parą wyjść i rozłącznikiem V 1-2RV Z R/500V Z Opis DS50VGVS-1000G/51 DS50VGVS-600G/51 dla 1 łańcucha V i 1 parą wyjść /- 1-1VG Z /600VG Z20610 dla 1 łańcucha V i 1 parą wyjść i rozłącznikiem V 1-1RVG Z R/600VG Z206 dla 2 łańcuchów V i 1 parą wyjść /- 1-2VG Z /600VG Z dla 2 łańcuchów V i 1 parą wyjść i rozłącznikiem V 1-2RVG Z R/600VG Z22106 Opis DS50VS-1000G/51 DS50VS-800G/51 DS50VS-500G/51 dla 1 łańcucha V i 1 parą wyjść /- 1-1G Z /800G Z /500G Z20510 dla 1 łańcucha V i 1 parą wyjść i rozłącznikiem V 1-1RG Z R/800G Z R/500G Z205 dla 2 łańcuchów V i 1 parą wyjść /- 1-2G Z /800G Z /500G Z dla 2 łańcuchów V i 1 parą wyjść i rozłącznikiem V 1-2RG Z R/800G Z R/500G Z22105 Opis DS50VS-1000 DS50VS-800 DS50VS-500 dla 1 łańcucha V i 1 parą wyjść /- 1-1 Z /800 Z /500 Z20560 dla 1 łańcucha V i 1 parą wyjść i rozłącznikiem V 1-1R Z R/800 Z R/500 Z20561 dla 2 łańcuchów V i 1 parą wyjść /- 1-2 Z /800 Z /500 Z dla 2 łańcuchów V i 1 parą wyjść i rozłącznikiem V 1-2R Z R/800 Z R/500 Z strona

10 Rozdzielnice do ochrony falowników V z 1 parą wejść Zastosowanie: zalecane wewnątrz, możliwe również na zewnątrz (I65) ochrona paneli fotowoltaicznych ochrona falowników V z 1 parą wejść /- np.: - latinum TD W, S W; - ABB UNO-S W; - SMA Sunny Boy T W; - Fronius Galvo W, Symo-S; - Sungrow SG KT-S W. Rozdzielnice z 1 ogranicznikiem przepięć typu 12 Opis DS60VGV-1000 DS60VGV-500 dla 1 łańcucha V i 1 parą wyjść /- 1B-1/W Z005 1B-1/500/W Z10505 dla 1 łańcucha V i 1 parą wyjść i rozłącznikiem V 1B-1R/W Z006 1B-1R/500/W Z10506 dla 2 łańcuchów V i 1 parą wyjść /- 1B-2/W Z005 1B-2/500/W Z10505 dla 2 łańcuchów V i 1 parą wyjść i rozłącznikiem V 1B-2R/W Z006 1B-2R/500/W Z10506 Opis DS60VGV-1000G/51 DS60VGV-600G/51 dla 1 łańcucha V i 1 parą wyjść /- 1B-1G/W Z015 1B-1G/600/W Z10615 dla 1 łańcucha V i 1 parą wyjść i rozłącznikiem V 1B-1RG/W Z016 1B-1RG/600/W Z10616 dla 2 łańcuchów V i 1 parą wyjść /- 1B-2G/W Z015 1B-2G/600/W Z10615 dla 2 łańcuchów V i 1 parą wyjść i rozłącznikiem V 1B-2RG/W Z016 1B-2RG/600/W Z10616 Rozdzielnice z 1 ogranicznikiem przepięć typu 2 Opis DS50VGVS-1000 DS50VGVS-500 dla 1 łańcucha V i 1 parą wyjść /- 1-1V/W Z /500V/W Z20505 dla 1 łańcucha V i 1 parą wyjść i rozłącznikiem V 1-1RV/W Z R/500V/W Z20506 dla 2 łańcuchów V i 1 parą wyjść /- 1-2V/W Z /500V/W Z dla 2 łańcuchów V i 1 parą wyjść i rozłącznikiem V 1-2RV/W Z R/500V/W Z Opis DS50VGVS-1000G/51 DS50VGVS-600G/51 dla 1 łańcucha V i 1 parą wyjść /- 1-1VG/W Z /600VG/W Z20615 dla 1 łańcucha V i 1 parą wyjść i rozłącznikiem V 1-1RVG/W Z R/600VG/W Z20616 dla 2 łańcuchów V i 1 parą wyjść /- 1-2VG/W Z /600VG/W Z dla 2 łańcuchów V i 1 parą wyjść i rozłącznikiem V 1-2RVG/W Z R/600VG/W Z Opis DS50VS-1000G/51 DS50VS-800G/51 DS50VS-500G/51 dla 1 łańcucha V i 1 parą wyjść /- 1-1G/W Z /800G/W Z /500G/W Z20515 dla 1 łańcucha V i 1 parą wyjść i rozłącznikiem V 1-1RG/W Z R/800G/W Z R/500G/W Z20516 dla 2 łańcuchów V i 1 parą wyjść /- 1-2G/W Z /800G/W Z /500G/W Z dla 2 łańcuchów V i 1 parą wyjść i rozłącznikiem V 1-2RG/W Z R/800G/W Z R/500G/W Z Opis DS50VS-1000 DS50VS-800 DS50VS-500 dla 1 łańcucha V i 1 parą wyjść /- 1-1/W Z /800/W Z /500/W Z20565 dla 1 łańcucha V i 1 parą wyjść i rozłącznikiem V 1-1R/W Z R/800/W Z R/500/W Z20566 dla 2 łańcuchów V i 1 parą wyjść /- 1-2/W Z /800/W Z /500/W Z dla 2 łańcuchów V i 1 parą wyjść i rozłącznikiem V 1-2R/W Z R/800/W Z R/500/W Z strona 10

11 Rozdzielnice do ochrony instalacji fotowoltaicznej z 2 ogranicznikami przepięć Zastosowanie: wewnątrz i na zewnątrz (I65) ochrona falowników V z 2 parami wejść /- np.: - latinum R3-S W, R3-M W; - ABB VI-S W, Trio-S W, VI-FS W, Trio-S2X 20000W; - SMA Sunny Boy T W, Sunny Tripower T W; - Fronius Symo W z wyjątkiem wersji Symo-S - Sungrow SG KT-M W, SG KT-D 5000W, SG KT-E W, SG-KT W. Rozdzielnice z 2 ogranicznikami przepięć typu 12 Opis DS60VGV-1000 DS60VGV-500 dla 2 łańcuchów V i 2 par wyjść /- 2B-2 Z B-2/500 Z20500 dla 3 łańcuchów V i 2 par wyjść /- 2B-3 Z B-3/500 Z dla 4 łańcuchów V i 2 par wyjść /- 2B-4 Z B-4/500 Z20500 Rozdzielnice z 2 ogranicznikami przepięć typu 2 Opis DS50VGVS-1000 DS50VGVS-500 dla 2 łańcuchów V i 2 par wyjść /- 2-2V Z /500V Z dla 3 łańcuchów V i 2 par wyjść /- 2-3V Z /500V Z dla 4 łańcuchów V i 2 par wyjść /- 2-4V Z /500V Z W ofercie także wykonania na 600 i 1500V D Opis DS50VS-1000G/51 DS50VS-500G/51 dla 2 łańcuchów V i 2 par wyjść /- 2-2G Z /500G Z dla 3 łańcuchów V i 2 par wyjść /- 2-3G Z /500G Z dla 4 łańcuchów V i 2 par wyjść /- 2-4G Z /500G Z W ofercie także wykonania na 800V D Opis DS50VS-1000 DS50VS-500 dla 2 łańcuchów V i 2 par wyjść /- 2-2 Z /500 Z dla 3 łańcuchów V i 2 par wyjść /- 2-3 Z /500 Z dla 4 łańcuchów V i 2 par wyjść /- 2-4 Z /500 Z W ofercie także wykonania na 600 i 800V D strona

12 Rozdzielnice do ochrony instalacji fotowoltaicznej z 2 ogranicznikami przepięć Zastosowanie: wewnątrz i na zewnątrz (I65) ochrona falowników V z 2 parami wejść /- np.: - latinum R3-S W, R3-M W; - ABB VI-S W, Trio-S W, VI-FS W, Trio-S2X 20000W; - SMA Sunny Boy T W, Sunny Tripower T W; - Fronius Symo W z wyjątkiem wersji Symo-S - Sungrow SG KT-M W, SG KT-D 5000W, SG KT -E W, SG-KT W. Rozdzielnice z 2 ogranicznikami przepięć typu 12 Opis DS60VGV-1000 DS60VGV-500 dla 2 łańcuchów V i 2 par wyjść /- 2B-2/W Z B-2/500/W Z20505 dla 3 łańcuchów V i 2 par wyjść /- 2B-3/W Z B-3/500/W Z dla 4 łańcuchów V i 2 par wyjść /- 2B-4/W Z B-4/500/W Z20505 W ofercie także wykonania na 600 i 1500V D Rozdzielnice z 2 ogranicznikami przepięć typu 2 Opis DS50VGVS-1000 DS50VGVS-500 dla 2 łańcuchów V i 2 par wyjść /- 2-2V/W Z /500V/W Z dla 3 łańcuchów V i 2 par wyjść /- 2-3V/W Z /500V/W Z dla 4 łańcuchów V i 2 par wyjść /- 2-4V/W Z /500V/W Z W ofercie także wykonania na 600 i 1500V D Opis DS50VS-1000G/51 DS50VS-500G/51 dla 2 łańcuchów V i 2 par wyjść /- 2-2G/W Z /500G/W Z dla 3 łańcuchów V i 2 par wyjść /- 2-3G/W Z /500G/W Z dla 4 łańcuchów V i 2 par wyjść /- 2-4G/W Z /500G/W Z W ofercie także wykonania na 800V D Opis DS50VS-1000 DS50VS-500 dla 2 łańcuchów V i 2 par wyjść /- 2-2/W Z /500/W Z dla 3 łańcuchów V i 2 par wyjść /- 2-3/W Z /500/W Z dla 4 łańcuchów V i 2 par wyjść /- 2-4/W Z /500/W Z W ofercie także wykonania na 600 i 800V D strona

13 Rozdzielnice do ochrony instalacji fotowoltaicznej z 3 ogranicznikami przepięć Zastosowanie: wewnątrz i na zewnątrz (I65) ochrona falowników V z 3 parami wejść /- np.: - latinum R3-M W, TD W. Rozdzielnice z 3 ogranicznikami przepięć typu 12 Opis DS60VGV-1000 DS60VGV-500 dla 3 łańcuchów V i 3 par wyjść /- 3B-3/W Z B-3/500/W Z dla 5 łańcuchów V i 3 par wyjść /- 3B-5/W Z B-5/500/W Z dla 6 łańcuchów V i 3 par wyjść /- 3B-6/W Z B-6/500/W Z W ofercie także wykonania na 600 i 1500V D Rozdzielnice z 3 ogranicznikami przepięć typu 2 Opis DS50VGVS-1000 DS50VGVS-500 dla 3 łańcuchów V i 3 par wyjść /- 3-3V/W Z /500V/W Z dla 5 łańcuchów V i 3 par wyjść /- 3-5V/W Z /500V/W Z dla 6 łańcuchów V i 3 par wyjść /- 3-6V/W Z /500V/W Z W ofercie także wykonania na 600 i 1500V D Opis DS50VS-1000G/51 DS50VS-500G/51 dla 3 łańcuchów V i 3 par wyjść /- 3-3G/W Z /500G/W Z dla 5 łańcuchów V i 3 par wyjść /- 3-5G/W Z /500G/W Z dla 6 łańcuchów V i 3 par wyjść /- 3-6G/W Z /500G/W Z W ofercie także wykonania na 800V D Opis DS50VS-1000 DS50VS-500 dla 3 łańcuchów V i 3 par wyjść /- 3-3/W Z /500/W Z dla 5 łańcuchów V i 3 par wyjść /- 3-5/W Z /500/W Z dla 6 łańcuchów V i 3 par wyjść /- 3-6/W Z /500/W Z W ofercie także wykonania na 600 i 800V D Jean Mueller olska Sp. z o.o. ul. Krótka Warszawa tel.: fax: info@jeanmueller.pl strona 13
