3 WPROWADZENIE SŁOWEŃSKA SPÓŁKA ELEKTROMEHANIKA & BB KONTYNUUJE TRADYCJE FIRMY ELEKTROMEHANIKA OBLAK, KTÓREJ HISTORIA SIĘGA ROKU1983. OD POCZĄTKU BYŁA FIRMĄ RODZINNĄ, KTÓRA WYRASTA TERAZ NA ZNACZĄCEGO GRACZA RYNKOWEGO, CIĄGLE ZE IOO% PRYWATNYM WŁAŚCICIELEM. PROFIL PRODUKCJI JEST OPARTY NA WYTWARZANIU OCHRONNIKÓW PRZECIWPRZEPIĘCIOWYCH NISKIEGO NAPIĘCIA. NASZE PRODUKTY SPEŁNIAJĄ WYMAGANIA NORM IEC CO POTWIERDZAJĄ RAPORTY Z TESTÓW CCA I CB, A TAKŻE CERTYFIKATY OVE. WIZJA FIRMY JESTEŚMY MAŁYM ALE ELASTYCZNYM PRZEDSIĘBIORSTWEM I MAMY ZA CEL STAĆ SIĘ WAŻNYM GRACZEM W OCHRONIE PRZECIWPRZEPIĘCIOWEJ NA RYNKU EUROPEJSKIM. ZWIĘKSZAJĄC ASORTYMENT NASZYCH PRODUKTÓW W ZAKRESIE WYMAGAŃ KLIENTÓW ORAZ POTRZEB RYNKU OSIĄGNIEMY SUKCES I STAŁY ROZWÓJ FIRMY DLA NASZYCH PRACOWNIKÓW, KLIENTÓW A TAKŻE DLA POZOSTAŁEGO OTOCZENIA. STRATEGIA FIRMY Pozyskać rynek naszych klientów, partnerów, dostawców i w konsekwencji mieć ciągły rozwój firmy oraz stworzenie marki EBB jako jednej z najmocniejszych i najbardziej rozpoznawalnych w Europie. Pod innymi markami, zdobyć zaufanie dużych dostawców europejskich i stać się ich głównym dostawcą programu przeciwprzepięciowego. Zagwarantować najwyższy poziom jakości, śledzić trendy rynkowe i wymagania IEC oraz optymalizować poziom procesu produkcyjnego tak aby mieć konkurencyjne ceny. 3

4 TERMINOLOGIA CHARAKTERYSTYK ELEKTRYCZNYCH Ogranicznik przepięć lub SPD 1.2/50 udar: 8/20udar: 10/350 udar: In: Imax: Iimp: Klasa I: Klasa II: Un: Uc: Ut: Up: Urządzenie skonstruowane do ograniczania przemijających przepięć i prądów piorunowych. Musi być ono zgodne z normą europejską EN Standaryzowany udar napięciowy tworzony w sieci, który dodaje do napięcia sieci. Udar prądowy, który przechodzi przez urządzenie podczas przepięcia o niskiej energii. Udar prądowy, który przechodzi przez urządzenie podczas przepięcia w wyniku bezpośredniego uderzenia pioruna. Znamionowy prąd udarowy. Jest to szczytowa wartość prądu o udarze 8/20 (15 razy) płynącego w ograniczniku. Jest on używany do określenia wartości Up ogranicznika. Maksymalny prąd udarowy do testowania ograniczników klasy II. Jest to szczytowa wartość prądu o udarze 8/20 płynącego w ograniczniku, przy którym ogranicznik zadziałał i nie uległ uszkodzeniu. Imax jest większy niż In. Impuls prądowy do testowania ograniczników klasy I. Impuls prądowy Iimp jest definiowany przez szczytową wartość prądu Ipeak i przenoszony ładunek Q. Jest on używany do klasyfikacji w testach ograniczników przepięć klasy I (odpowiada mu udar prądowy 10/350). Ogranicznik przeznaczony do przejęcia energii wytworzonej przez przepięcie związane z bezpośrednim uderzeniem pioruna - pomyślnie przeszedł testy z udarem10/350 (test klasy I). Ogranicznik przeznaczony do przejęcia energii spowodowanego przez przepięcie związane z bezpośrednim uderzeniem pioruna lub przepięcia łączeniowego - pomyślnie przeszedł testy z udarem 8/20 (test klasy II). Znamionowe napięcie sieciowe prądu zmiennego (AC): znamionowe napięcie skuteczne pomiędzy przewodami fazowym i neutralnym. Znamionowe napięcie ochronnika - maksymalne napięcie trwałej pracy (IEC ). Jest to maksymalne napięcie AC lub napięcie DC, któremu może być poddany ochronnik w sposób ciągły w trybie ochrony przeciwprzepięciowej. Jest ono równe napięciu znamionowym. Chwilowe przepięcie jakie ogranicznik może wytrzymać. Jest to maksymalna wartość skuteczna napięcia (AC) lub napięcie (DC), któremu można poddać ogranicznik przepięć i które przekracza maksymalne napięcie dla pracy ciągłej Uc odniesionego do określonego czasu. Napięcie poziomu ochrony. Jest to parametr charakteryzujący pracę ogranicznika przepięć wyrażony przez poziom napięcia pomiędzy jego zaciskami, który został wybrany z listy preferowanych wartości pokazanych w normie. Wartość ta jest wyższa od najwyższej z wartości napięcia uzyskanych podczas pomiarów (w testach klas I I II). symulacja pośrednigo uderzenia pioruna, udar 8/20. Impuls prądowy z czasem narastania 8 μs czasem spadku do połowy wartości 20 μs. symulacja bezpośredniego uderzenia pioruna, udar 10/350. Impuls prądowy z czasem narastania 10 μs a czasem spadku do połowy wartości 350 μs. 4

5 Przyłącze trójfazowe Przyłącze jednofazowe 5

6 Ograniczniki przepięć klasy A Ograniczniki przepięć klasy A PZ-M1 są przeznaczone dla napowietrznych linii niskiego napięcia. Stosowane są na liniach NN w celu ochrony urządzeń zainstalowanych w sieci. Ograniczniki te są pierwszym stopniem ochrony instalowanym zgodnie z wymaganiami norm europejskich. Ograniczniki PZ-M1 są zgodne ze standardem IEC TYP Napięcie trwałej pracy Uc Znamionowy prąd wyładowczy 8/20 μs ln Maksymalny prąd wyładowczy 8/20 μs lmax Napięciowy poziom ochrony Up [Vrms] [ka] [ka] [Vpeak] PZ-M1 280/5-O PZ-M1 440/5-O PZ-M1 550/5-O PZ-M1 660/5-O PZ-M1 280/10-O PZ-M1 440/10-O PZ-M1 500/10-O PZ-M1 660/10-O O - sygnalizacją TYP Napięcie trwałej pracy Uc Znamionowy prąd wyładowczy 8/20 μs ln Maksymalny prąd wyładowczy 8/20 μs lmax Napięciowypoziom ochrony Up [Vrms] [ka] [ka] [Vpeak] PZ-M1 280/ PZ-M1 440/ PZ-M1 550/ PZ-M1 660/ PZ-M1 280/ PZ-M1 440/ PZ-M1 500/ PZ-M1 660/ Ograniczniki przepięć Typ zacisku liniowego: A zacisk liniowy do linii gołej B zacisk obustronnie przebijający podwójny do 95 mm 2 EBB C zacisk jednostronnie przebijający podwójny do 95 mm 2 EBB D zacisk liniowy w formie przewodu w izolacji ASXSn 16 mm 2 długość 200 mm E przyłącze fajka F sworzeń z gwintem M8 Sygnalizacja: O - ogranicznik przepięć z sygnalizacją i odłącznikiem w formie wybijaka koloru czerwonego A B C D E F 6

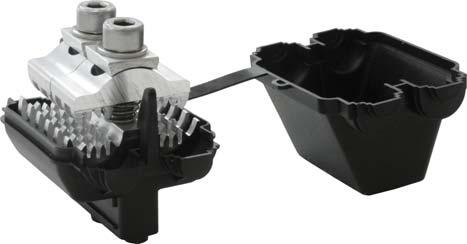

7 Zacisk przebijający izolację SP 11 EBB, AL jednostronny Zacisk stosowany jest do odgałęzień z nie izolowanych przewodów AL na przewody izolowane typu ASXS i AsXSn (do przekroju od 16 do 95 mm²). Najczęściej jest używany w przypadku wykonywania odgałęzień z linii starego typu AL na linie izolowane. Al jednostronnie przebijający Typ Zakres (mm²) Nr kodowy Waga (kg) Pakowanie (szt.) Al jednostronnie przebijający ,15 24, całe pudełko 96 sztuk * tor do linii gołej; tor do linii izolowanej Zacisk przebijający izolację SP 11 EBB, AL dwustronny Zacisk jest stosowany do odgałęzień z izolowanych przewodów typu ASXS i AsXSn do przekroju od 16 do 95 mm². Al dwustronnie przebijający Typ Zakres (mm²) Nr kodowy Waga (kg) Pakowanie (szt.) Al dwustronnie przebijający ,15 24, całe pudełko 96 sztuk Budowa: - Stop aluminium, trwałość naciągania 300 N/mm² - Śruby imbusowe: stal nierdzewna M8x45, A Obudowa: wykonana jest z tworzywa sztucznego, odporna na promieniowanie UV oraz inne czynniki atmosferyczne - Złącze jest frezowane oraz nasmarowane pastą. Sprężyna ze stali nierdzewnej trzyma części złącza otwarte w czasie instalacji 7

8 Opis produktów Jednobiegunowe ograniczniki napięcia stosowane są głównie w 1-fazowych systemach sieciowych. Z ich pomocą możemy także tworzyć rozwiązania dla systemów 3 fazowych poprzez okablowanie wszystkich elementów. Jest to więc rozwiązanie zapewniające dużą elastyczność, poprzez utrzymywanie w magazynie tylko jednego rodzaju produktu. Wielobiegunowe ograniczniki napięcia są zasadniczo przeznaczone do systemów 1-fazowych (2-modułowe) i 3-fazowych(3- i 4-modułowe). Należy podkreślić, że w systemach wielobiegunowych, wszystkie bieguny zmontowane są mechanicznie a zaciski uziemiające zawsze są połączone elektrycznie. 8

9 Ochronniki przeciwprzepięciowe Grupa B, klasa I, Typ 1, B+C Ograniczniki przepięć (SPD) EBB typu PZ-B 275/60 wykonane są wg normy: DIN VDE 0675 część 6-11, zgodnie z IEC Te ograniczniki przepięć grupy B zostały skonstruowane w celu ochrony instalacji niskiego napięcia przed częściowymi, bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi. Ograniczniki zapewniają ochronę wewnątrz strefy 0A-1 zgodnie z normą IEC Ograniczniki powinny być montowane w rozdzielniach głównych budynków, jako pierwszy stopień ochrony. Charakterystyczne właściwości ograniczników EBB PZ-B: Testowane wg. norm: IEC : 2005, EN : A11: 2007 Wysoki stopień ochrony napięciowej i prądowej Każda jednostka zawiera dwa warystory wysokiej jakości w pojedynczym module Każdy warystor znajduje się w osobnej komorze wymiennego modułu Wysoka niezawodność dzięki systemowi Thermo Dynamic Control Standardowo: dwa mechaniczne wskaźniki stanu działania - flaga (zielono - czerwona), osobne dla każdego z warystorów widoczne w okienku kontrolnym każdego modułu, Opcjonalnie: sygnalizacja stanu zestykiem w wersji (R), tzw. sygnalizacja zdalna Modułowa obudowa na szynę DIN Podłączenie przewodów do 35mm² Znakomity stosunek jakości do ceny EBB klasa B + C Typ Symbol EBB Waga [g] Opakowanie zbiorcze [szt.] PZ-B 275/60 B /12 PZ-B 275/60R B206010R 160 1/12 PZ-B 275/120 1P+N B /6 PZ-B 275/120R 1p+N B212020R 325 1/6 PZ-B 275/180 3p B /4 PZ-B 275/180R 3p B218030R 490 1/4 PZ-B 275/240 4p B /3 PZ-B 275/240R 4p B224040R 660 1/3 MODUL PZ-B 275/60 B206010M 65 1/12 9

10 Ochronniki przeciwprzepięciowegrupa C, klasa II, Typ 2 Ograniczniki przepięć (SPD) EBB typu PZ-C Typ 2 klasa II, wykonane są wg normy: DIN VDE 0675 część 6-11, zgodnie z IEC Te ograniczniki przepięć grupy C zostały skonstruowane w celu ochrony instalacji niskiego napięcia przed pośrednimi wyładowaniami atmosferycznymi i przepięciami łączeniowymi w sieci. Ograniczniki zapewniają ochronę wewnątrz w strefie 1-2 zgodnie z normą IEC Ograniczniki powinny być montowane w rozdzielniach wnętrzowych, piętrowych itp. budynków, jako drugi stopień ochrony. Charakterystyczne właściwości ograniczników EBB PZ-B: Wysoki stopień ochrony napięciowej i prądowej Każda jednostka zawiera wysokiej jakości warystor ZnO w pojedynczym module Wysoka niezawodność dzięki systemowi Thermo Dynamic Control Standardowo: mechaniczny wskaźnikstanu działania - flaga (zielono - czerwona), dla warystora widoczna w okienku kontrolnym każdego modułu, Opcjonalnie: sygnalizacje stanu: zestykiem w wersji (R), tzw. sygnalizacja zdalna oraz dźwiękiem w wersji (A), tzw. sygnalizacja akustyczna Modułowa obudowa Montaż na szynie DIN Podłączenie przewodów do 35mm² Wysoka jakość Znakomity stosunek jakości do cen EBB klasa C, jednostki jednobiegunowe Typ Symbol EBB Waga [g] Opakowanie zbiorcze [szt.] PZ-C 275/40 C /12 PZ-C 275/40R C204010R 115 1/12 PZ-C 275/40A C204010A 115 1/12 PZ-C 320/40 C /12 PZ-C 320/40R C304010R 115 1/12 PZ-C 320/40A C304010A 115 1/12 PZ-C 440/40 C /12 PZ-C 440/40R C404010R 115 1/12 PZ-C 440/40A C404010A 115 1/12 PZ-C GDT C204001G 95 1/12 MODUL PZ-C GDT C204001GM 35 1/12 MODUL PZ-C 275/40 C204010M 50 1/12 MODUL PZ-C 275/40A C204010AM 55 1/12 MODUL PZ-C 320/40 C304010M 50 1/12 MODUL PZ-C 320/40A C304010AM 55 1/12 MODUL PZ-C 440/40 C404010M 50 1/12 MODUL PZ-C 440/40A C404010AM 55 1/12 10

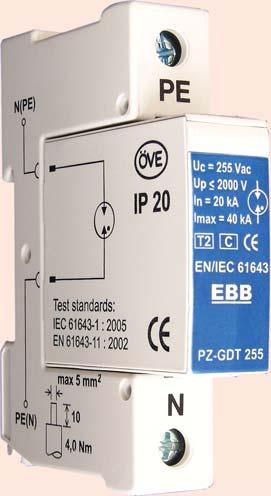

11 EBB klasa C, wielopolowe Typ Symbol EBB Waga [g] Opakowanie zbiorcze [szt.] TN-S system, 1-f PZ-C 27S/801P+N C /6 PZ-C 27S/80R1P+N C208020R 240 1/6 PZ-C 27S/80A1P+N C208020A 240 1/6 PZ-C 320/80 1P+N C /6 PZ-C 320/80R1P+N C308020R 240 1/6 PZ-C 320/80A1P+N C308020A 240 1/6 PZ-C 440/80 1P+N C /6 PZ-C 440/80R1P+N C408020R 240 1/6 PZ-C 440/80A1P+N C408020A 240 1/6 TN-S system, 3-f PZ-C 275/160 3P+N C /3 PZ-C 275/160R 3P+N C216040R 470 1/3 PZ-C 275/160A 3P+N C216040A 470 1/3 PZ-C 320/160 3P+N C /3 PZ-C 320/160R 3P+N C316040R 470 1/3 PZ-C 320/160A 3P+N C316040A 470 1/3 PZ-C 440/160 3P+N C /3 PZ-C 440/160R 3P+N C416040R 470 1/3 PZ-C 440/160A 3P+N C416040A 470 1/3 PZ-GDT 255 jest iskiernikowym ogranicznikiem przepięć. Montuje się go w podrozdzielniach (rozdzielniach wnętrzowych, piętrowych itp.), szczególnie w systemach sieci TT pomiędzy przewodem neutralnym N i przewodem ochronnym PE. TN-C sistem, 3-f PZ-C 275/120 3P C /4 PZ-C 275/120R 3P C212030R 350 1/4 PZ-C 275/120A 3P C212030A 350 1/4 PZ-C 320/120 3P C /4 PZ-C 320/120R 3P C312030R 350 1/4 PZ-C 320/120A 3P C312030A 350 1/4 PZ-C 440/120 3P C /4 PZ-C 440/120R 3P C412030R 350 1/4 PZ-C 440/120A 3P C412030A 350 1/4 TT sistem, 1-f PZ-C 275/80 1P+NPE C /6 PZ-C 275/80R 1P+NPE C208011R 205 1/6 PZ-C 275/80A 1P+NPE C208011A 205 1/6 PZ-C 320/80 1P+NPE C /6 PZ-C 320/80R 1P+NPE C308011R 205 1/6 PZ-C 320/80A 1P+NPE C308011A 205 1/6 PZ-C 440/80 1P+NPE C /6 PZ-C 440/80R 1P+NPE C408011R 205 1/6 PZ-C 440/80A 1P+NPE C408011A 205 1/6 TT sistem, 3-f PZ-C 275/160 3P+NPE C /3 PZ-C 275/160R 3P+NPE C216031R 435 1/3 PZ-C 275/160A 3P+NPE C216031A 435 1/3 PZ-C 320/160 3P+NPE C /3 PZ-C 320/160R 3P+NPE C316031R 435 1/3 PZ-C 320/160A 3P+NPE C316031A 435 1/3 PZ-C 440/160 3P+NPE C /3 PZ-C 440/160R 3P+NPE C416031R 435 1/3 PZ-C 440/160A 3P+NPE C416031A 435 1/3 11
