1 Wentylatory Centrale wentylacyjne Dystrybucja powietrza Wentylacja pożarowa Kurtyny powietrzne Klimatyzacja DVAX Wentylatory oddymiające dachowe osiowe

2 2 DVAX DVAX Wentylator oddymiający osiowy do montażu na dachu DVAX- wersja z zintegrowaną płytą bazową i przeciwkołnierzem DVAX-BPN wersja z zintegrowaną płytą bazową i dyszą wlotową Właściwości: 55 C 400 C 120min Wyrzut pionowy Praca w warunkach oddymiania lub dla pracy bytowej Praca dwufunkcyjna (praca bytowa aż do 55 C czynnika + oddymianie) Testowany w klasie 400 C/2h (F200, F300, F400) zgodnie z EN przez ZAG Ljubljana Certyfikat zgodnie z EN , przez BSI, UK Strona ssawna zgodnie z EUROVENT Silniki IE2 o wysokiej sprawności Wbudowany wyłącznik serwisowy i zabezpieczenie PTC Standardowo wbudowany wyłącznik serwisowy Łatwość montażu Może być dostarczony z zamontowaną fabrycznie klapą zwrotną dachową (wentylator osiowy + ). Minimalne wymagania montażowe w budynku Standardowo mogą być zastosowane różne podstawy (, FDGE/F..) do montażu na dachach płaskich lub skośnych Klasa obciążenia śniegiem SL 0 Szeroki zakres dostępnych akcesoriów Wentylatory typu DVAX są używane podczas pożaru w celu usunięcia dymu z pomieszczeń, jak również w przypadku pracy dwufunkcyjnej do wentylacji ogólnej. Przestrzeń wolna od dymu umożliwia drogę ucieczki oraz zwiększa szansę ewakuacji ludzi podczas pożaru. Wentylator osiowy wewnątrz stalowej obudowy posiada łapatki i piastę wykonaną z aluminium. Silnik znajduje się w strumieniu przepływającego powietrza. Regulacja prędkości obrotowej wentylatora jest możliwa przy pomocy odpowiedniego falownika wyposażonego w filtr (sinus lub du/ dt), należy sprawdzać warunki przyłączenia (n.p. typ przewodów, ich długość). Zależnie od instalacji i wymagań środowiska może okazać się niezbędne zastosowanie dodatkowych elementów do eliminacji zakłóceń elektromagnetycznych EMC (zaleca się stosowanie urządzeń z wbudowanym EMC).

3 DVAX 3 Charakterystyka Ciśnienie statyczne [Pa] D4-L 1120D6-L 1000D4-M 1120D6-M 1000D4-S Przepływ powietrza [m 3 /h] Charakterystyka spadku ciśnienia wentylatora bez akcesoriów. DVAX-BPN bez kratki ochronnej po stronie ssawnej. DVAX- z podąłczonym systemem kanałów (nie uwzględnia spadku ciśnienia w instalacji wentylacyjnej). Akcesoria Klapa zwrotna dachowa ESD-F ESDG-DVAX Dysza wlotowa GFL Przeciwkołnierz EVH Króciec elastyczny A1, A2 or A3 Monitoring drgań Smoke-Control-SYS Tablica sterownicza FDG-F Podstawa dachowa FDGE/F Przejście dachowe Płyta bazowa (z przeciwkołnierzem) BPN Płyta bazowa (z dyszą wlotową) PG-BPN Kratka ochronna SG AXC/AM/AR PG-DVAX Kratka ochronna Jeżeli wentylator jest przeznaczony tylko do pracy dla wentylacji bytowej mogą być zastosowane akcesoria bez odporności ogniowej.

4 4 DVAX Dane Techniczne Model Max. Wydajność Moc wyjściowa Prąd nominalny Ilość obrotówprąd rozruch. Prąd rozruchowy RPM DOL Y-D star Współ. mocy Współ. nom. Masa spraw. silnika 400V / 3~ / 50Hz m3/h kw A min -1 A A kg DVAX-BPN/ 1000D4-S ,5 14, ,83 0, DVAX-BPN/ 1000D4-M , ,81 0, DVAX-BPN/ 1000D4-L , ,83 0, DVAX-BPN/ 1120D6-M ,5 15, ,78 0, DVAX-BPN/ 1120D6-L , ,80 0, Wymiary - wentylator z zintegrowaną płytą bazową DVAX-BPN lub DVAX- Model Item Model Item Ø Ø A B H H1 Z Øs1 Øs2 mm mm mm mm mm mm mm mm mm DVAX-BPN 1000D4-S DVAX- 1000D4-S DVAX-BPN 1000D4-M DVAX- 1000D4-M DVAX-BPN 1000D4-L DVAX- 1000D4-L DVAX-BPN 1120D6-M DVAX- 1120D6-M DVAX-BPN 1120D6-L DVAX- 1120D6-L DVAX-BPN DVAX- H1 H1 H H A B Z x M8 A B Z x s1 s2 Z x s1 s2

5 DVAX 5 Akcesoria BPN - Base Plate Nozzled z przeciwkołnierzem na górze i dyszą wlotową - przystosowanie do wolnego wlotu - Base Plate Flanged z przeciwkołnierzem na górze i dole - przystosowanie do systemu kanałowego BPN item item Ø A B Øs2 H1 Z Øs1 kg BPN A 200 H1 Z x M8 A H1 150 B B s2 Z x s1 s2 Z x s1

6 6 DVAX - Automatic Roof Shutter (klapa zwrotna dachowa) Niski spadek ciśnienia, Zintegrowana osłona dachowa Może być użyta jako osłona zewnętrzna zamiennie do wyrzytni dachowej Kratka ochronna na wyrzucie w komplecie Wykonanie ze stali ocynkowanej i odpornego na wodę morską aluminium Klasa obciążenia śniegiem SL 0 Podłączenie kołnierzowe Spadek ciśnienia [Pa] Prędkość w kanale [m/s] Ø item Ø B L H Z X M h1 No. flaps kg B / L x M x M x M x M x M H x M x M x M x M x M x M x M x M Z x M h1 PG-BPN - Protection Grid - Kratka ochronna dla BPN (stal ocynkowana na gorąco 40x40x4) Spadek ciśnienia [Pa] Prędkość w kanale [m/s] PG-BPN 315 PG-BPN 355 PG-BPN 400 PG-BPN 450 PG-BPN 500 PG-BPN 560 PG-BPN PG-BPN 710 PG-BPN 800 PG-BPN 900 PG-BPN 1000 PG-BPN 1120 PG-BPN

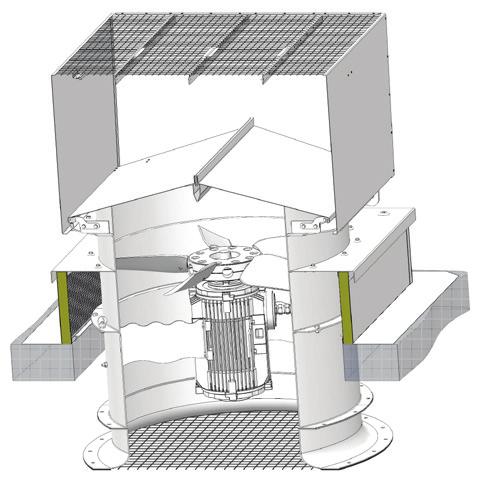

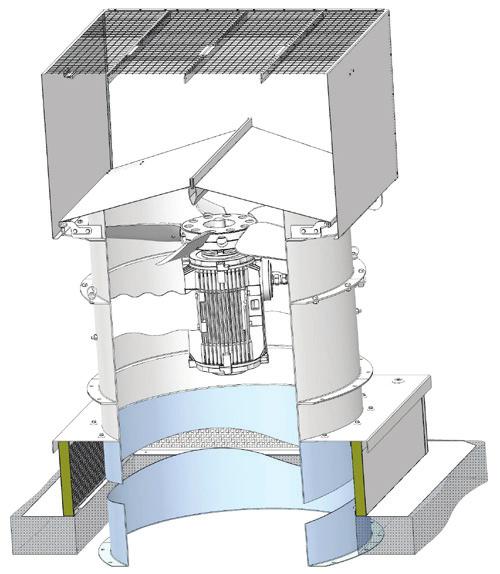

7 DVAX 7 Przykłady montażowe DVAX-BPN PG-BPN DVAX- AXC (DVAX) AXC AXC AXC ESD-F SG AXC/AM/AR AXC (DVAX) BPN PG-BPN Należy unikać dodatkowego obciążenia na akcesoria w przypadku zostosowania podłączenia do systemu went.

8 Systemair PL Czerwiec 2016 Wentylatory DVAX
