3 Klapa przeciwpożarowa typ BKI sklasyfikowana wg EN do EI 120 S w zależności od sposobu zabudowy odpowiednia do zabudowy w ścianie jak też na ścianie, a także do zabudowy w ścianach warstwowych Typ BKI Główne zalety Klapy przeciwpożarowe firmy Strulik typu BKI nadają się do montażu w ścianach murowanych, betonowych i z betonu komórkowego, w ścianach lekkich warstwowych oraz do montażu na ścianie murowanej, betonowej i z betonu komórkowego wyposażone są w siłownik ze sprężyną powrotną oraz wyzwalaczem termoelektrycznym 2 wskaźniki krańcowe (pozycja ZAMKNIĘTA i OTWARTA) zintegrowane w siłowniku klapa wielopłaszczyznowa do zabudowy o głębokości 250 mm maks. wymiary: B 1000 mm x H 1000 mm standardowa temp. wyzwalania 72 C (opcjonalne wykonanie dla 90 C) dowolny kierunek przepływu powietrza wykonanie z kratą osłonową (oczka 20 mm) korpus i lamele przegrody wykonane całkowicie z płyt krzemianowo-wapniowych korpus zachowuje formę aż do temperatury 400 C wewnętrzna impregnacja na życzenie (SR-impregnacja) odporność na chemikalia - na zapytanie nie rdzewieje Ogólna charakterystyka Bezpieczeństwo - klasyfikacja Klasyfikacja odporności ogniowej wg EN do EI 120 S w zależności od zabudowy przetestowana wg EN z oznakowaniem CE wg normy EN temperatura wyzwalania 72 C Proszę pamiętać: ewentualne wykonania specjalne rewizji (jednostronne BS lub dwustronne MS) lub profile do przyłączenia kanałów, winny być wyszczególnione osobno. Informacja o produkcie Klapa przeciwpożarowa typ BKI 3

4 Klasyfikacja odporności ogniowej wg EN EI 120 S (300 Pa) EI 90 S (300 Pa) Ściana lita (zabudowa w ścianie) Betonowe / murowane Minimalna grubość ściany 100 mm Minimalna gęstość ściany 2200+/-200 kg /m³ (ve i o) 200 x 200 mm 1000 x 1000 mm 200 x 200 mm 1000 x 1000 mm Ściana lita (zabudowa w ścianie) Beton komórkowy Minimalna grubość ściany 100 mm Minimalna gęstość ściany 650+/-200 kg /m³ (ve i o) 200 x 200 mm 1000 x 1000 mm 200 x 200 mm 1000 x 1000 mm Ściana lekka warstwowa na ruszcie stalowym (zabudowa w ścianie) Minimalna grubość ściany 100 mm (ve i o) 200 x 200 mm 1000 x 1000 mm 200 x 200 mm 1000 x 1000 mm Umieszczona na ścianie litej Betonowej / murowanej Minimalna grubość ściany 100 mm Minimalna gęstość ściany 2200+/-200 kg /m³ (ve i o) 200 x 200 mm 1000 x 1000 mm Umieszczona na ścianie litej Beton komórkowy Minimalna grubość ściany 100 mm Minimalna gęstość ściany 650+/-200 kg /m³ (ve i o) 200 x 200 mm 1000 x 1000 mm Sposoby zabudowy Zabudowa w litych ścianach Przepisy dotyczące zabudowy Uwaga: rozstaw pomiędzy dwoma sąsiednimi klapami przeciwpożarowymi BKI, obsługującymi dwa różne systemy wentylacyjne, powinien wynosić 200 mm, natomiast odstęp klapy BKI od przegrody budowlanej (ściana / sufit) powinien wynosić minimum 75 mm. 4 Informacja o produkcie Klapa przeciwpożarowa typ BKI

5 Wymiary B [mm] 200 do 1000 mm H [mm] w świetle Ilość lameli L = 250 mm (większa długość klapy na życzenie) A otaczająca szczelina wypełniona zaprawą* przekrój A - A H H Strona obsługowa Strona obsługowa B B A Oś horyzontalnie strona obsługowa lewa strona obsługowa prawa * Proszę pamiętać: szczelina otaczająca o wielkości 10 do 50 mm winna być wypełniona zaprawą cementową kategorii M10 wg EN lub betonem grupy II lub III wg DIN Jest dopuszczalne maszynowe wypełnienie zaprawą kategorii M10 wg EN Informacja o produkcie Klapa przeciwpożarowa typ BKI 5

6 Zabudowa w ścianie lekkiej warstwowej o konstrukcji na ruszcie stalowym C H ± 10 C B ± D Szczegół D 2 x 12,5 2 x 12,5 UW 50 wełna mineralna A1, DIN 4102 Przekrój C - C 15 ±5 Proszę pamiętać: jedna lub dwie strony klapy winne być podłączone do kanału poprzez króciec elastyczny niepalny (klasa B2 wg DIN 4102) o minimalnej długości 10 cm (w stanie wbudowanym) zabezpieczając połączenie pomiędzy klapą odcinającą a kanałem wykonanym z materiałów niepalnych. 6 Informacja o produkcie Klapa przeciwpożarowa typ BKI

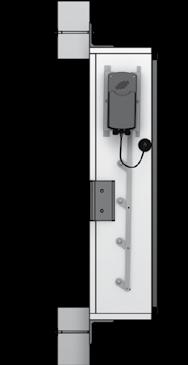

7 Montaż na litej ścianie (montaż poza ścianą) Alternatywnie klapa BKI może być zamontowana na litej ścianie za pomocą wsporników kątowych (należy uwzględnić statykę muru). Kątowniki mocujące mogą być mocowane za pomocą kołków stalowych. Liczba i usytuowanie wsporników montażowych ściana betonowa H 340 do 505 B 200 do 600 H 340 do 505 B 700 do 1000 A strona ognia B strona zimna profil podłączenia kanału H 670 do 1000 B 200 do 600 H 670 do 1000 B 700 do * * odległość płaszczyzny środkowej klapy do powierzchni konstrukcyjnej nagrzewanej śruba z łbem heksagonalnym DIN 931 M10 x 30 podkładka U wg DIN 125-A szczegół B strona ognia strona zimna pręt gwintowany M10 Insulfrax papier (grubość 5 mm) podkładka U wg DIN 9021 (10,5/30/2,5 grubość) szczegół A kątowy wspornik montażowy WE nakrętka M10 śruba sześciokątna M10 x 55 podkładka U (11/30/1,5 mm grubość) 100 uszczelnieni z Carbowool nakrętka wpuszczana Proszę pamiętać: jedna lub dwie strony klapy winne być podłączone do kanału poprzez króciec elastyczny niepalny (klasa B2 wg DIN 4102) o minimalnej długości 10 cm (w stanie wbudowanym) zabezpieczając połączenie pomiędzy klapą odcinającą a kanałem wykonanym z materiałów niepalnych. Informacja o produkcie Klapa przeciwpożarowa typ BKI 7

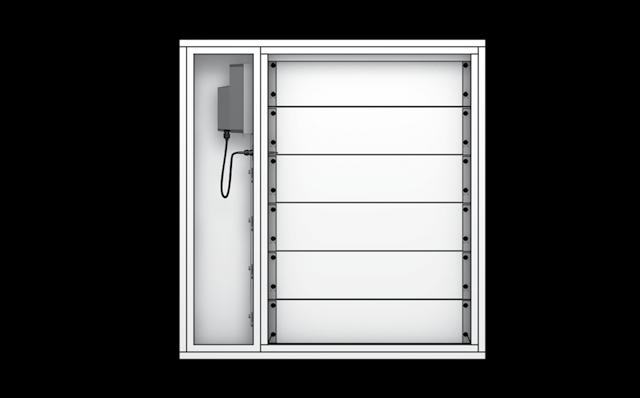

8 Podłączenie jednostronne do kanału krata osłonowa oczka 20 mm Proszę pamiętać: jedna lub dwie strony klapy winne być podłączone do kanału poprzez króciec elastyczny niepalny (klasa B2 wg DIN 4102) o minimalnej długości 10 cm (w stanie wbudowanym) zabezpieczając połączenie pomiędzy klapą odcinającą a kanałem wykonanym z materiałów niepalnych. Dane techniczne i ciężar Wykonanie standardowe zawierające obudowę mechanizmu H H mm B B mm Masa w kg H B , ,5 54, , ,5 55,5 59, ,5 75, , , , , ,5 99,5 108, , , , Informacja o produkcie Klapa przeciwpożarowa typ BKI

9 Wykonanie specjalne bez obudowy mechanizmu do zabudowy bezpośrednio na ścianie przy pomocy kątowników montażowych typ WE lub w połączeniem ściennym z kanałem L-90 H H mm B B mm Proszę pamiętać: przy zabudowie bezpośrednio na ścianie do masy klapy BKI należy dodać 2,5 kg na każdy kątowy wspornik montażowy. Masa w kg H B ,5 25,5 28, , , ,5 39,5 43, ,5 59, , , , , ,5 76,5 85, , , , Uwaga: prosimy o zapoznanie się z naszymi instrukcjami montażu, konserwacji i obsługi urządzenia. Informacja o produkcie Klapa przeciwpożarowa typ BKI 9

10 Siłownik ze sprężyną powrotną typ SFR Siłownik ze sprężyną powrotną zawierający wyzwalacz termoelektryczny położenie wskaźników krańcowych 2 (ZAM) 88 (OTW) wyzwalanie termoelektryczne wskaźnik ZAM. = wskaźnik OTW. = * pozycja 0 = bez prądu pozycja 1 = praca 24 V V AC L1 N PE Funkcja Montaż siłownika bezpośrednio na osi mechanizmu klapy Zasada funkcji bezpieczeństwa bez prądu. Przegroda wielopłaszczyznowa zostaje zamknięta albo wyzwalaczem termoelektrycznym albo odłączeniem napięcia z zewnątrz (bez prądu "ZAMKNIĘTA") Wyzwalacz termoelektryczny podłączony do zacisków 3 i 4 siłownika. 10 Informacja o produkcie Klapa przeciwpożarowa typ BKI

11 Dane techniczne SFR 1.90 T SFR 2.90T SFR 1.90T SLC Napiecie pracy 24 V 230 V W połączeniu z modułami SPMa lub SPLM Czas pracy: Otwieranie Zamykanie Częstotliwość Ok. 90 do 120 sekund Około 10 sekund Hz Wymiarowanie 18 VA 13 VA 8 VA Klasa zabezpieczenia Maks. prąd przełączania dla styków wskaźników Serwis IP 54 wraz z dławikami przejść kablo 3 (1,5) A 230 V Nie dotyczy SLC Bez obsługowy Informacja techniczna dla siłownika z komunikacją typ SFR 1.90T SLC Dla siłownika z interfejsem SLC zasilanie i komunikacja odbywa się wspólnie poprzez podwójny kabel przyłączeniowy. Do komunikacji i zasilania używa się modułów typu SPMa-1FR lub SPLM-4F. Moduły trzeba zamawiać oddzielnie. Informacja o produkcie Klapa przeciwpożarowa typ BKI 11

12 Poziom mocy akustycznej L WA w db(a) - spadek ciśnienia Δp w Pa Diagram charakterystyki 1 0,75 Powierzchnia czynna klapy S E [m 2 ] 0,5 0,45 0,4 0,35 0,3 0,25 0,2 0,15 0,125 0, m 3 /h ,075 0,05 0, Prędkość powietrza V E [m/s] Spadek ciśnienia Δp [Pa] ,5 3,4 2,5 2,0 1,05 1,0 0,9 0,6 0,5 0,3 0,2 ζ = Zeta 0, Poziom mocy akustycznej L w db (A) 12 Informacja o produkcie Klapa przeciwpożarowa typ BKI

13 Dane techniczne H B ,042 0,53 0,068 0,063 0,54 0,102 0,084 0,58 0,136 0,105 0,61 0,17 0,126 0,62 0,204 0,147 0,63 0,238 0,168 0,64 0,272 0,189 0,64 0,306 0,21 0,65 0,34 SE ζ SK 505 0,067 0,55 0,101 0,1005 0,59 0,1515 0,134 0,61 0,202 0,1675 0,87 0,2525 0,201 1,1 0,303 0,2345 1,48 0,3535 0,268 1,81 0,404 0,3015 2,2 0,4545 0,335 2,61 0,505 SE ζ SK 670 0,092 0,56 0,134 0,138 0,88 0,201 0,184 1,2 0,268 0,23 1,52 0,335 0,276 1,86 0,402 0,322 2,24 0,469 0,368 2,61 0,536 0,414 3,05 0,603 0,46 3,42 0,67 SE ζ SK 835 0,117 0,56 0,167 0,1755 1,02 0,2505 0,234 1,49 0,334 0, ,4175 0,351 2,47 0,501 0,4095 3,12 0,5845 0,468 3,74 0,668 0,5265 4,31 0,7515 0,585 4,81 0,835 SE ζ SK ,142 0,57 0,2 0,213 1,05 0,3 0,284 1,92 0,4 0,355 2,74 0,5 0,426 3,33 0,6 0,497 3,91 0,7 0,568 4,76 0,8 0,639 5,58 0,9 0,71 5,92 1 SE ζ SK Oznaczenia B [mm] szerokość H [mm] wysokość S E [m 2 ] powierzchnia czynna klapy S K [m 2 ] powierzchnia w świetle (kanału) ζ współczynnik oporu miejscowego qv [m 3 /h] wydatek powietrza V E [m/s] prędkość powietrza Δp [Pa] spadek ciśnienia L WA [db (A)] poziom mocy akustycznej w kanale Dane do zamawiania BKI / B300 x H670 / SFR 1.90T / WE Produkt typ klapa przeciwpożarowa BKI 2. Wymiary szerokość B: mm wysokość H: 340, 505, 670, 835 i 1000 mm 3. Mechanizm wyzwalający SFR 1.90T siłownik ze sprężyną powrotną 24 V AC/DC SFR 2.90T siłownik ze sprężyną powrotną 230 V A BF 24T siłownik ze sprężyną powrotną 24 V AC/DC BF 230T siłownik ze sprężyną powrotną 230 V AC SFR 1.90T SLC siłownik ze sprężyną powrotną 24 V z interfejsem SLC 4. Wyposażenie opcjonalne RMS2 optyczny czujnik dymu SS króciec elastyczny 130 mm z ramką 30 mm do kanału SR impregnacja wewnętrzna przeciw mediom agresywnym WE wsporniki kątowe do montażu na ścianie KMU-L(F) kołki rozporowe M8, M10 i M12 SDS-DUO zestaw wierteł do kołków Ø 6 mm (lub dla M10-M12) SMU-H narzędzie do osadzania kołków stalowych o wielkości Ø 8 do Ø 12 Informacja o produkcie Klapa przeciwpożarowa typ BKI 13

14 Tekst do zamawiania Poz. Opis Ilość Cena jednostkowa Cena razem Przeciwpożarowa klapa odcinająca BKI Klapa przeciwpożarowa do przewodów wentylacyjnych do zabudowania w miejscach przechodzenia przewodów wentylacyjnych przez przegrodę budowlaną w celu odtworzenia odporności ogniowej przegrody w tym miejscu. Klapa testowana zgodnie z PN-EN oznakowana znakiem CE zgodnie z wymogami normy przedmiotowej PN-EN Przeciwpożarowa klapa odcinająca BKI zbudowana z płyt krzemianowo-wapniowych, zarówno korpus klapy jak i przegroda wielopłaszczyznowa. Może być montowana w ścianie lub w stropie oraz poza ścianą, tzw. montażem naściennym (na ścianie). Klasyfikacja ogniowa do EI 120 (ve i o) S zgodnie EN Korpus i przegroda wielopłaszczyznowa wykonana z płyt krzemianowo-wapniowych Wymiary: wysokość H: 340, 505, 670, 835 lub 1000 mm Szerokość B: 200 do 1000 mm Długość klapy: 250 mm Temperatura wyzwalania: 72 C Sterowanie siłownikiem ze sprężyną powrotną (24 V AC/DC lub 230 V AC lub dwuprzewodowe 24 V AC/DC SLC) Typ: BKI Producent: Strulik GmbH Wyposażenie opcjonalne: Optyczny czujnik dymu typ RMS-2 Impregnacja wewnętrzna przeciw agresywnym mediom typ SR Elastyczny króciec 130 mm z ramką 30 mm do kanału typ SS Wspornik kątowy do mocowania na ścianie typ WE Kołek rozporowy M8, M10 lub M12 typ KMU-L(F) Zestaw wierteł dla kołków Ø 6 (dla M10 - M12) typ SDS-DUO Narzędzie do osadzania kołków wlk. 8 do 12 typ SMU-H 14 Informacja o produkcie Klapa przeciwpożarowa typ BKI
