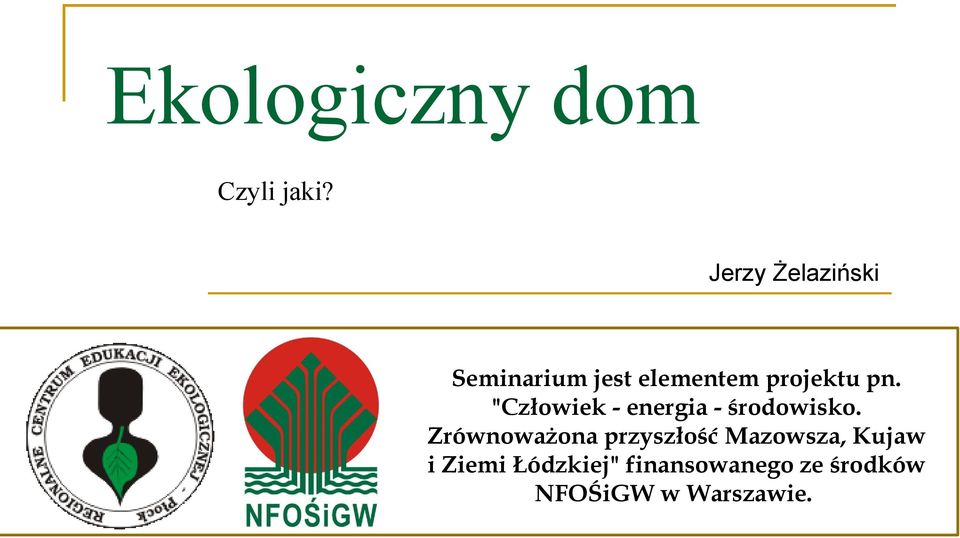

1 Ekologiczny dom Czyli jaki? Jerzy Żelaziński Seminarium jest elementem projektu pn. "Człowiek - energia - środowisko. Zrównoważona przyszłość Mazowsza, Kujaw i Ziemi Łódzkiej" finansowanego ze środków NFOŚiGW w Warszawie.

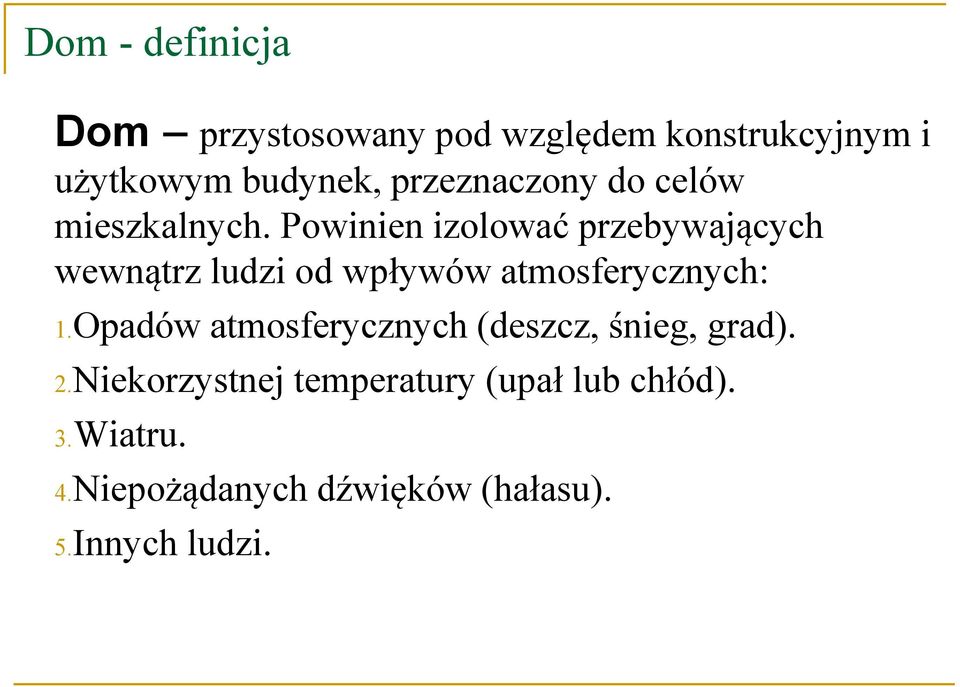

2 Dom - definicja Dom przystosowany pod względem konstrukcyjnym i użytkowym budynek, przeznaczony do celów mieszkalnych. Powinien izolować przebywających wewnątrz ludzi od wpływów atmosferycznych: 1.Opadów atmosferycznych (deszcz, śnieg, grad). 2.Niekorzystnej temperatury (upał lub chłód). 3.Wiatru. 4.Niepożądanych dźwięków (hałasu). 5.Innych ludzi.

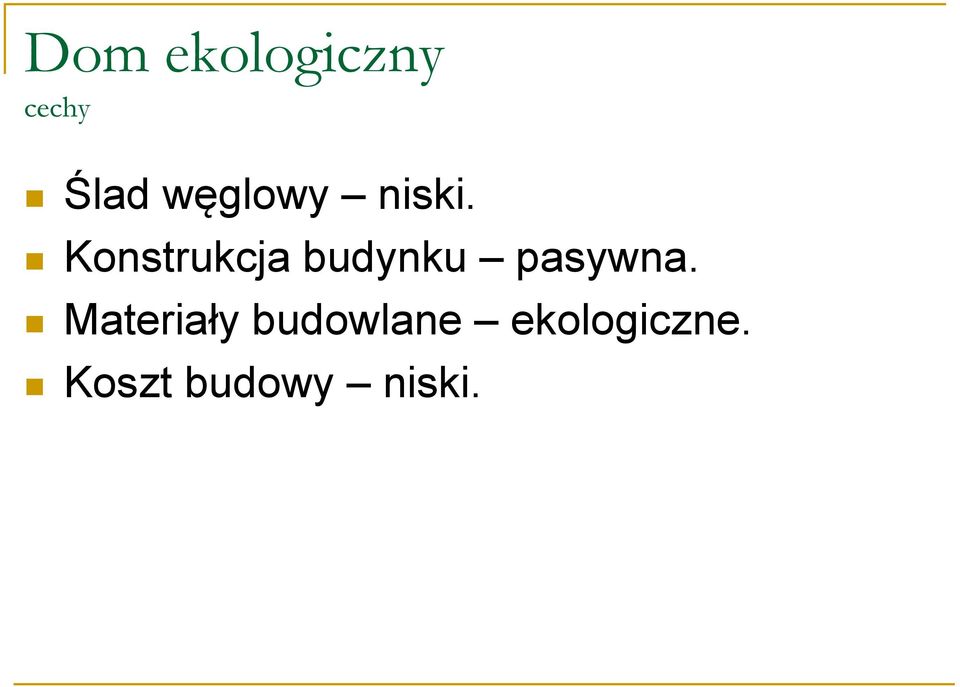

3 Dom ekologiczny cechy Ślad węglowy niski. Konstrukcja budynku pasywna. Materiały budowlane ekologiczne. Koszt budowy niski.

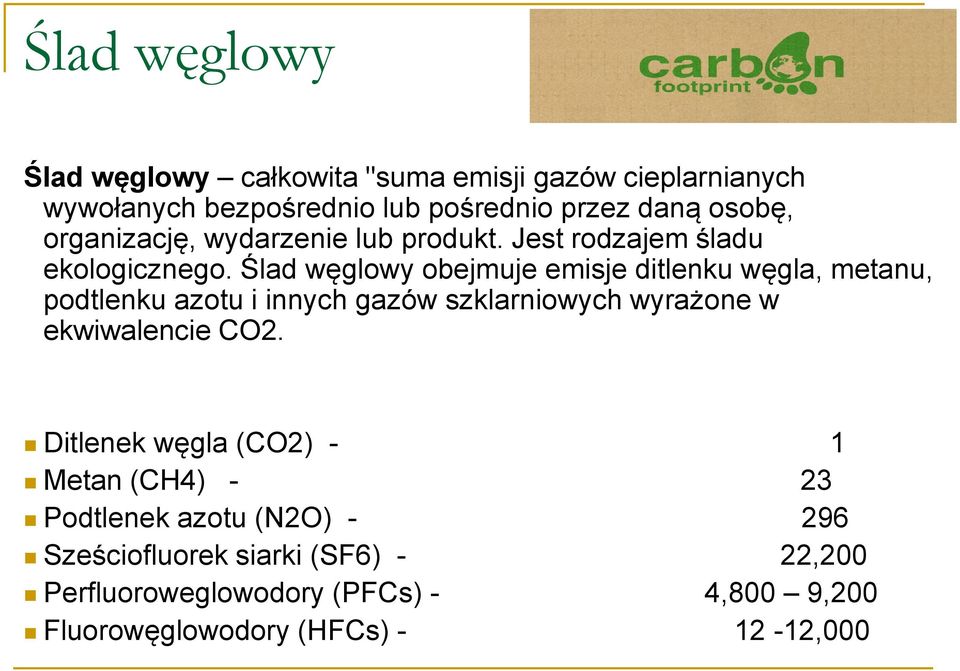

4 Ślad węglowy Ślad węglowy całkowita "suma emisji gazów cieplarnianych wywołanych bezpośrednio lub pośrednio przez daną osobę, organizację, wydarzenie lub produkt. Jest rodzajem śladu ekologicznego. Ślad węglowy obejmuje emisje ditlenku węgla, metanu, podtlenku azotu i innych gazów szklarniowych wyrażone w ekwiwalencie CO2. Ditlenek węgla (CO2) - 1 Metan (CH4) - 23 Podtlenek azotu (N2O) Sześciofluorek siarki (SF6) - 22,200 Perfluoroweglowodory (PFCs) - 4,800 9,200 Fluorowęglowodory (HFCs) ,000

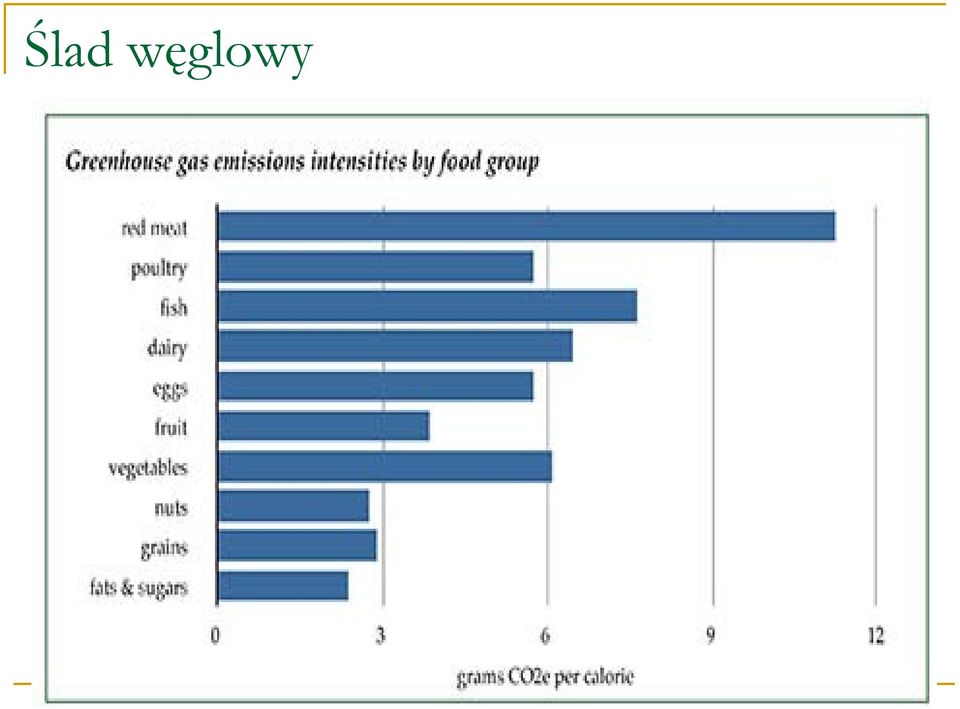

5 Ślad węglowy

6 Dom pasywny Dom pasywny standard wznoszenia obiektów budowlanych, który wyróżniają bardzo dobre parametry izolacyjne przegród zewnętrznych oraz zastosowanie szeregu rozwiązań, mających na celu zminimalizowanie zużycia energii w trakcie eksploatacji. Praktyka pokazuje, że zapotrzebowanie na energię w takich obiektach jest ośmiokrotnie mniejsze niż w tradycyjnych budynkach wznoszonych według obowiązujących norm.

7 Dom pasywny

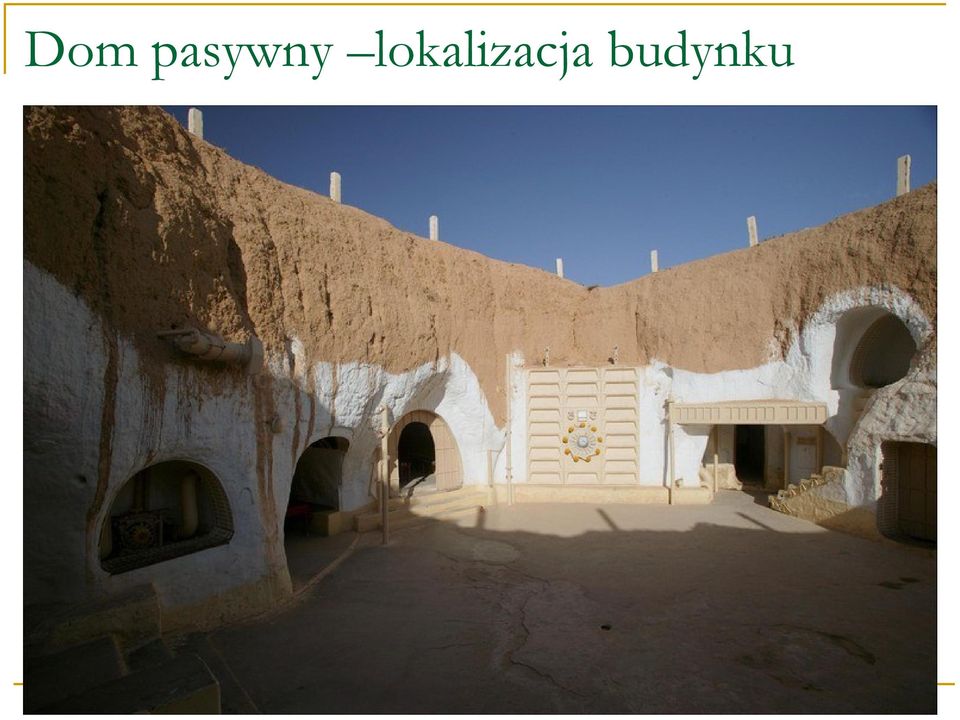

8 Dom pasywny lokalizacja budynku

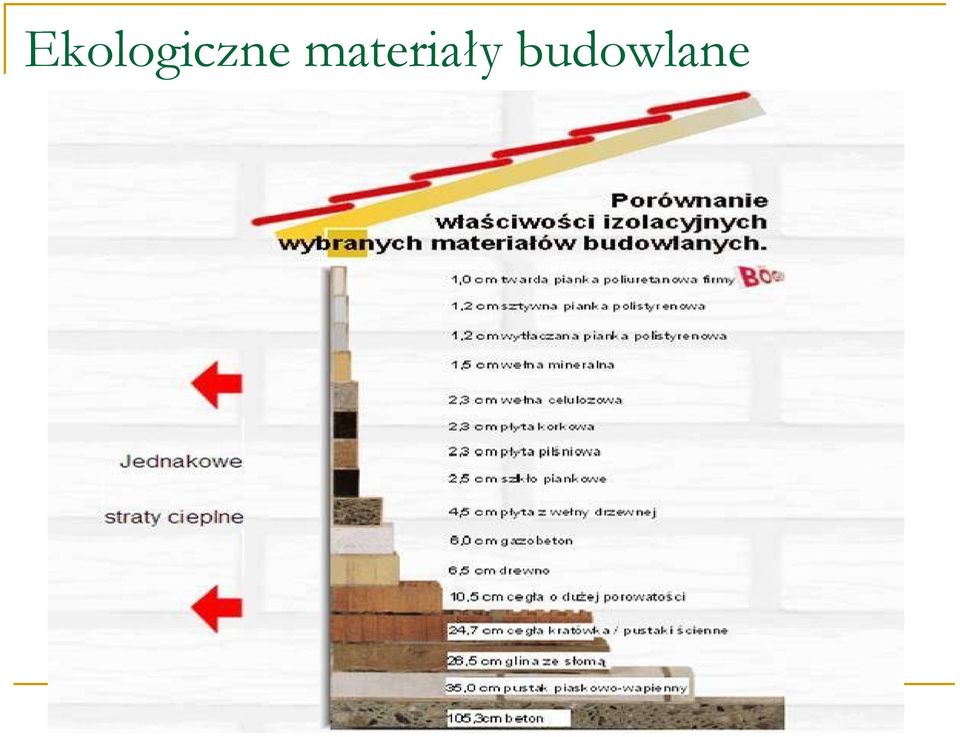

9 Ekologiczne materiały budowlane

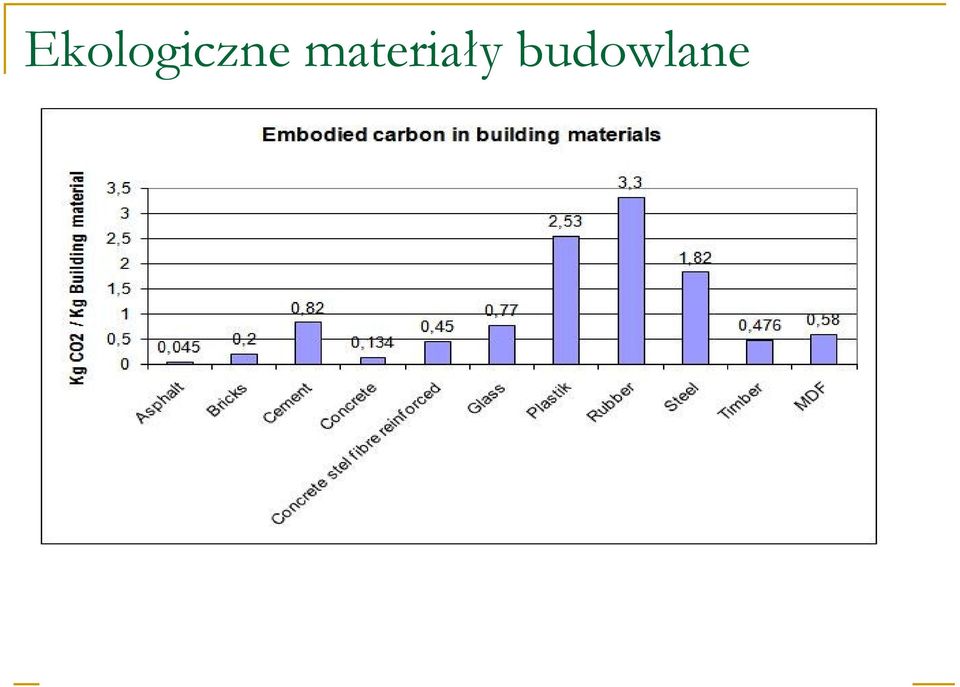

10 Ekologiczne materiały budowlane

11 Ekologiczne materiały budowlane

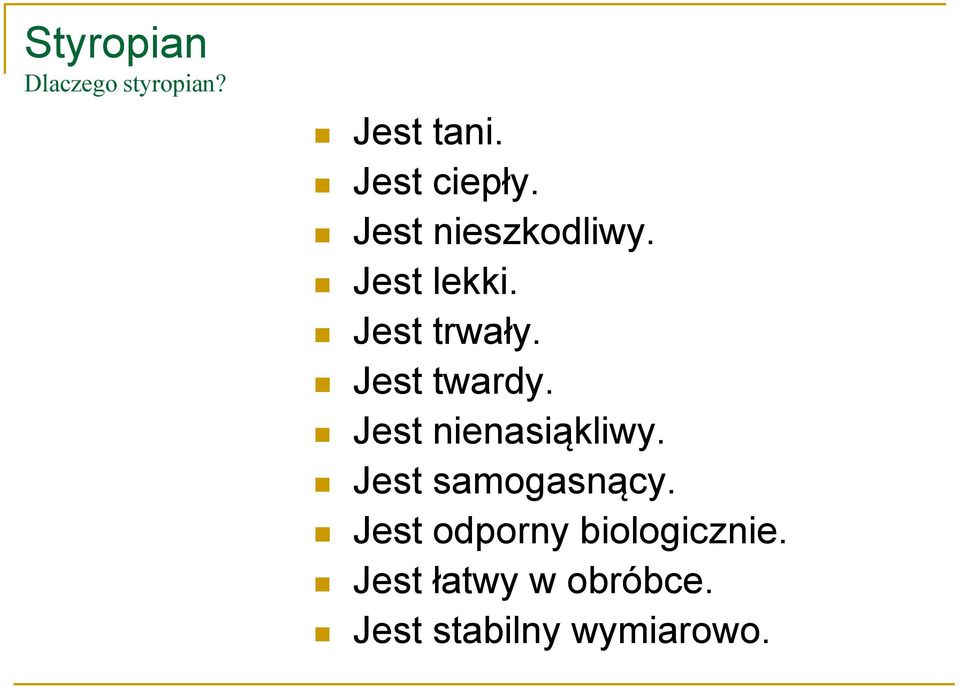

12 Styropian Dlaczego styropian? Jest tani. Jest ciepły. Jest nieszkodliwy. Jest lekki. Jest trwały. Jest twardy. Jest nienasiąkliwy. Jest samogasnący. Jest odporny biologicznie. Jest łatwy w obróbce. Jest stabilny wymiarowo.

13 Styropian Mity Styropian znika. Styropian pali się. Mury ze styropianem nie oddychają. Styropian utlenia się. Styropian nie poddaje się recyklingowi. Styropian jest szkodliwy. Styropian powoduje dziurę ozonową.

14 A może aerożel?

15 Panele Epoka

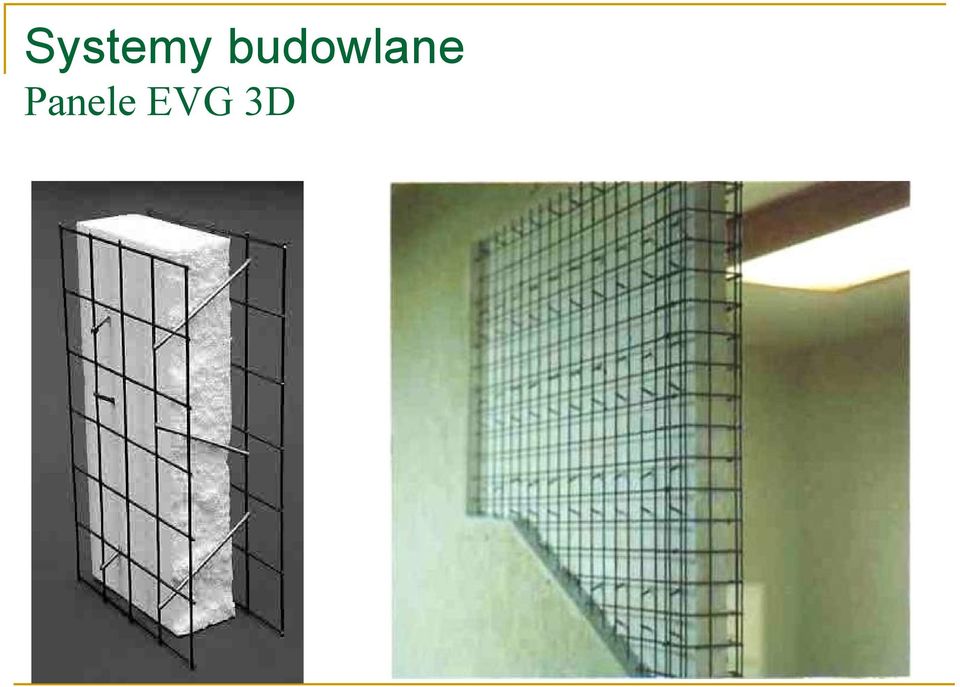

16 Panele EVG 3D

17 Panele EVG 3D

18 M3 System

19 M3 System

20 M3 System Zalety: Bardzo dobre właściwości termoizolacyjne (oszczędność energii 70%). Niskie koszty budowy (50% standardu). Niskie koszty eksploatacji (30% standardu). Szybki w montażu dom gotowy pod klucz w 2-3 miesiące. Ciekawe architektonicznie wnętrza pomieszczeń. Konstrukcje odporne na trzęsienia ziemi i szkody górnicze. Wady: Możliwość budowy budynków wyłącznie parterowych. Na ścianach trudno powiesić szafki i obrazy.

21 MgO Green Składniki systemu: Płyty Magnezowe. Panele SIP. Profile Poltrudowane

22 MgO Green Płyty Magnezowe są znane na rynku powszechnie jako Magnesium Oxide Board. Podstawowym składnikiem jest cement magnezowy tzw. Cement Sorela. Poza tlenkiem i chlorkiem magnezu do produkcji potrzebny jest perlit oraz maty z włókna szklanego.

23 MgO Green Właściwości płyt: Niepalne. Odporne na wodę. Nie emitują związków szkodliwych dla człowieka. Zapobiegają rozwojowi grzybów i pleśni. Wysoka wytrzymałość mechaniczna. Możliwy bezpośredni montaż półek do ścianki płyty. Prosta bezpyłowa obróbka. Montaż identyczny jak płyt gipsowo kartonowych. Możliwość wbijania gwoździ i wkręcania wkrętów. Stosunkowo duża elastyczność możliwe gięcie płyty. Parametry gwarantowane: Współczynnik przewodnictwa cieplnego (W/m*K) wg. PN-EN 12664:2002. Współczynnik oporu dyfuzyjnego 579,56 wg. PN-EN 12572:2004. Brak emisji lotnych związków organicznych, kadmu i ołowiu wg. PB LS -002/4/ i PB LS -018/1/ Współczynnik odporności ogniowej A2- S1 wg. PN-EN A1:2010. Gęstość 948 kg/m3 wg. PB LF 013/1/ Właściwości akustyczne: liczba Poisonna 0,2 oraz współczynnik tłumienia wewnętrznego 0,01.

24 MgO Green Panel sip -Structural Insulated Panel -, czyli izolacyjny panel strukturalny. Panele SIP to nowoczesny system budownictwa. Panele SIP najczęściej składają się z 3 warstw: wypełnienie styropianem ekspandowanym obłożone jest z dwóch stron płytami OSB lub płytami magnezowymi. Występują również wersje z wypełnieniem pianką poliuretanową oraz styropianem ekstrudowanym (styrodur).

25 MgO Green Właściwości płyt: Deklarowana nośność panelu swobodnie podpartego o rozstawie podpór 2,2 m to 20 kn (8 kn/m2). Deklarowana nośność panelu swobodnie podpartego o rozstawie podpór 2,5 m to 12 kn (4,8 kn/m2). Bardzo dobra odporność na uderzenia. Normowane badanie na uderzenie ciałem miękkim nie wykazało żadnych widocznych uszkodzeń. Normowane badanie na uderzenia ciałem twardym wykazało niewielkie uszkodzenia nie mające wpływu na dalsze użytkowanie panelu. Rozszerzalność termiczna w zakresie temperatur użytkowania paneli wynosi 0,08%. Nośność panelu w układzie złączonych 3 paneli wynosi 46 kn. Współczynnik przenikalności cieplnej w granicach 0,2-0,24 (W/m2*K) Izolacyjność akustyczna do 30 db, Możliwe jest poprawienie komfortu akustycznego do 44 db przez zastosowanie dodatkowej warstwy akustycznej.

26 MgO Green Poltruzja - proces w którym włókna szklane ciągłe impregnowane są masą duroplastyczną. Znajdujące się w żywicy zaimpregnowane włókna szklane zostają utwardzane. Profile zostają przeciągane przez chłodzoną lub grzaną formę i w końcowej fazie cięte na miarę.

27 MgO Green Właściwości profili: Moduł sprężystości na zginanie - 27 GPa. Naprężenie zginające MPa. Przewodność cieplna 0,2-0,5 W/m*K. Moduł sprężystości na rozciąganie - 25 GPa. Naprężenie rozciągające MPa. Twardość w skali Barcola > 40. Wytrzymałość na ściskanie 450 MPa. Gęstość 2 kg/dm3.

28 MgO Green

29 MgO Green

30 MgO Green

31 MgO Green

32 MgO Green

33 MgO Green -Najdłuższy podwieszany most kompozytowy Kentucky

34 Dziękuję Państwu za uwagę. Jerzy Żelaziński
