1 Montaż ścian szkieletowych LS-TECH HOMES

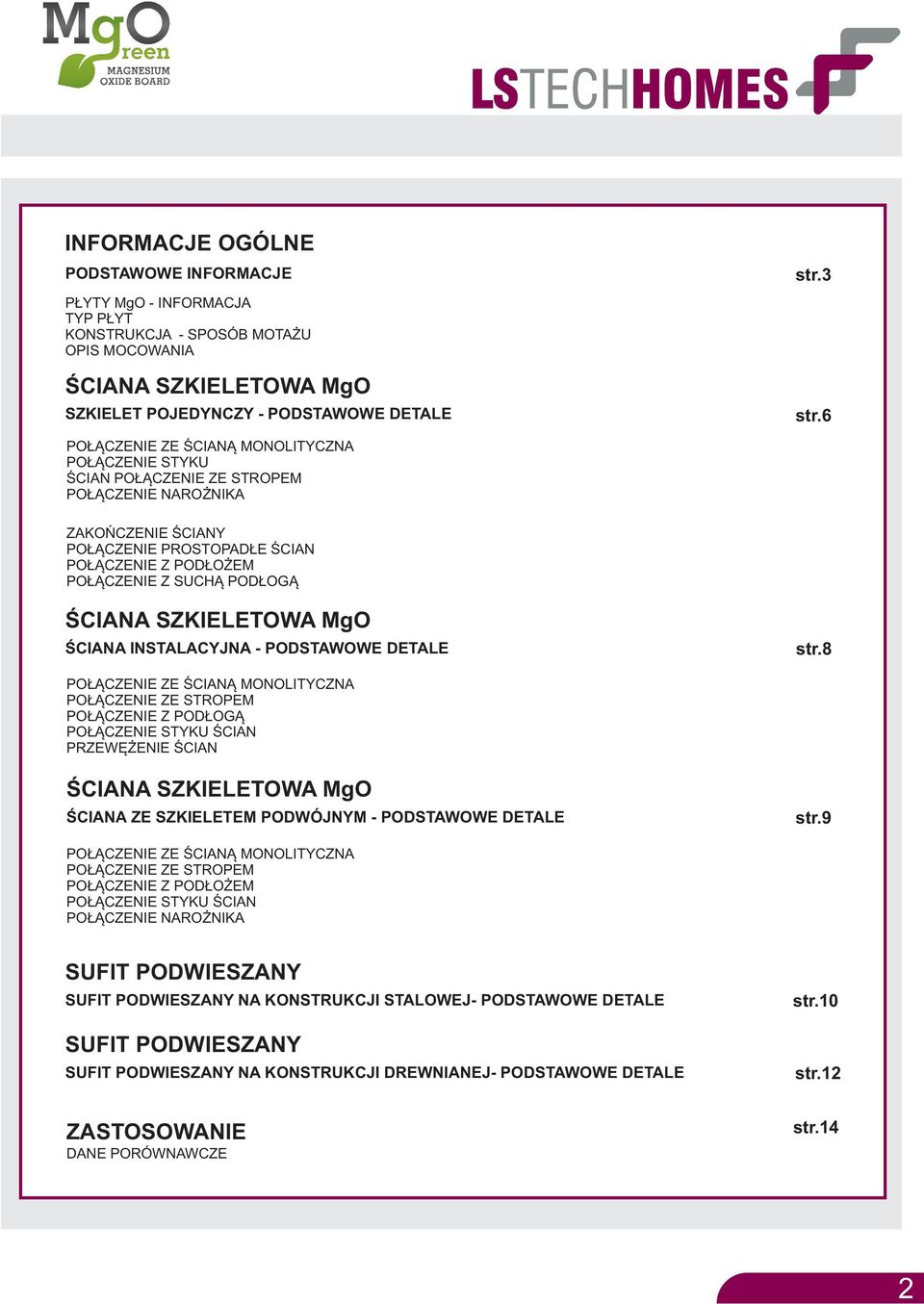

2 2 INFORMACJE OGÓLNE PODSTAWOWE INFORMACJE PŁYTY MgO - INFORMACJA TYP PŁYT KONSTRUKCJA - SPOSÓB MOTAŻU OPIS MOCOWANIA ŚCIANA SZKIELETOWA MgO SZKIELET POJEDYNCZY - PODSTAWOWE DETALE POŁĄCZENIE ZE ŚCIANĄ MONOLITYCZNA POŁĄCZENIE STYKU ŚCIAN POŁĄCZENIE ZE STROPEM POŁĄCZENIE NAROŻNIKA str.3 str.6 ZAKOŃCZENIE ŚCIANY POŁĄCZENIE PROSTOPADŁE ŚCIAN POŁĄCZENIE Z PODŁOŻEM POŁĄCZENIE Z SUCHĄ PODŁOGĄ ŚCIANA SZKIELETOWA MgO ŚCIANA INSTALACYJNA - PODSTAWOWE DETALE POŁĄCZENIE ZE ŚCIANĄ MONOLITYCZNA POŁĄCZENIE ZE STROPEM POŁĄCZENIE Z PODŁOGĄ POŁĄCZENIE STYKU ŚCIAN PRZEWĘŻENIE ŚCIAN ŚCIANA SZKIELETOWA MgO ŚCIANA ZE SZKIELETEM PODWÓJNYM - PODSTAWOWE DETALE POŁĄCZENIE ZE ŚCIANĄ MONOLITYCZNA POŁĄCZENIE ZE STROPEM POŁĄCZENIE Z PODŁOŻEM POŁĄCZENIE STYKU ŚCIAN POŁĄCZENIE NAROŻNIKA str.8 str.9 SUFIT PODWIESZANY SUFIT PODWIESZANY NA KONSTRUKCJI STALOWEJ- PODSTAWOWE DETALE SUFIT PODWIESZANY SUFIT PODWIESZANY NA KONSTRUKCJI DREWNIANEJ- PODSTAWOWE DETALE str.10 str.12 ZASTOSOWANIE DANE PORÓWNAWCZE str.14

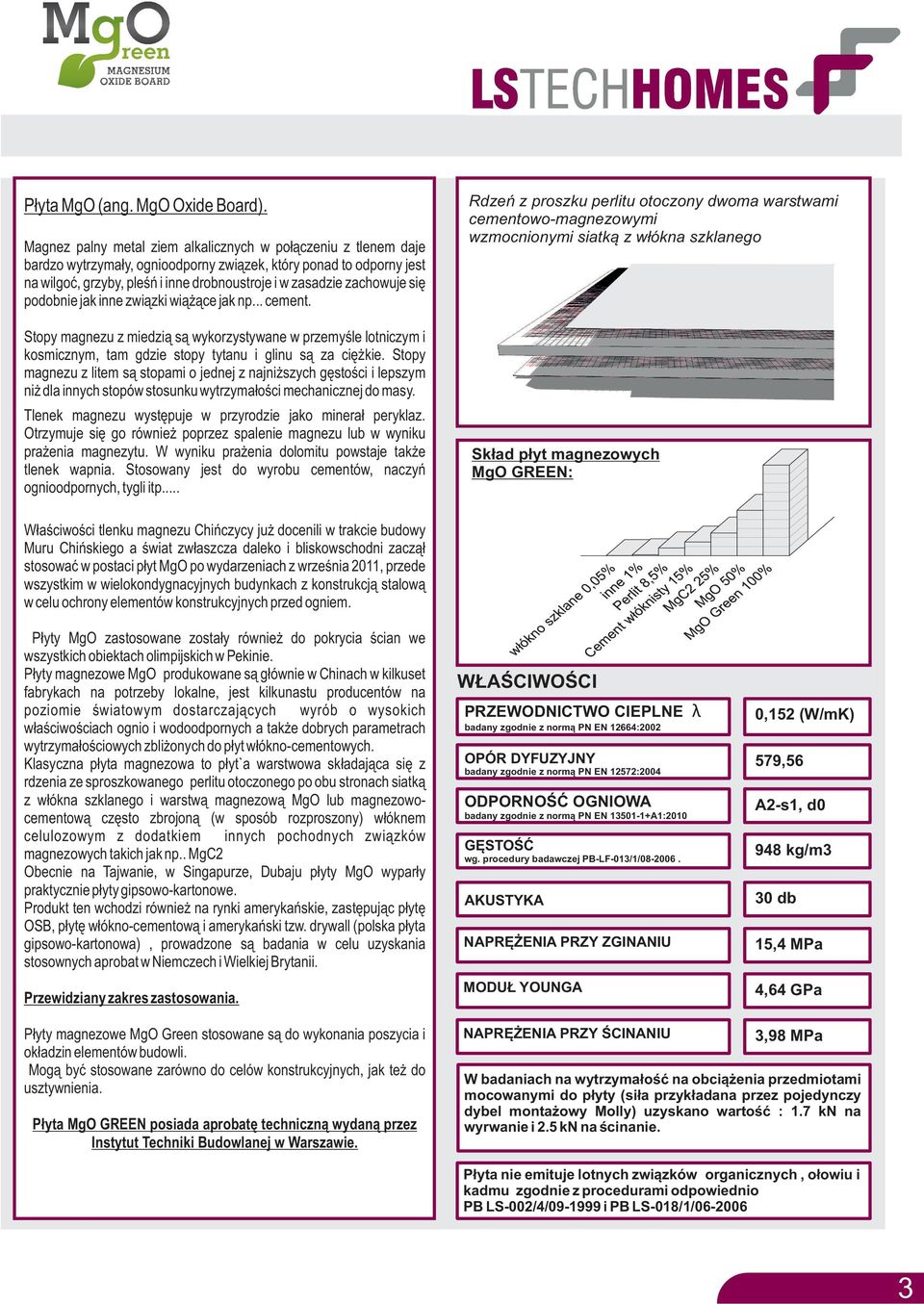

3 3 Płyta MgO (ang. MgO Oxide Board). Magnez palny metal ziem alkalicznych w połączeniu z tlenem daje bardzo wytrzymały, ognioodporny związek, który ponad to odporny jest na wilgoć, grzyby, pleśń i inne drobnoustroje i w zasadzie zachowuje się podobnie jak inne związki wiążące jak np... cement. Stopy magnezu z miedzią są wykorzystywane w przemyśle lotniczym i kosmicznym, tam gdzie stopy tytanu i glinu są za ciężkie. Stopy magnezu z litem są stopami o jednej z najniższych gęstości i lepszym niż dla innych stopów stosunku wytrzymałości mechanicznej do masy. Tlenek magnezu występuje w przyrodzie jako minerał peryklaz. Otrzymuje się go również poprzez spalenie magnezu lub w wyniku prażenia magnezytu. W wyniku prażenia dolomitu powstaje także tlenek wapnia. Stosowany jest do wyrobu cementów, naczyń ognioodpornych, tygli itp... Rdzeń z proszku perlitu otoczony dwoma warstwami cementowo-magnezowymi wzmocnionymi siatką z włókna szklanego Skład płyt magnezowych MgO GREEN: Właściwości tlenku magnezu Chińczycy już docenili w trakcie budowy Muru Chińskiego a świat zwłaszcza daleko i bliskowschodni zaczął stosować w postaci płyt MgO po wydarzeniach z września 2011, przede wszystkim w wielokondygnacyjnych budynkach z konstrukcją stalową w celu ochrony elementów konstrukcyjnych przed ogniem. Płyty MgO zastosowane zostały również do pokrycia ścian we wszystkich obiektach olimpijskich w Pekinie. Płyty magnezowe MgO produkowane są głównie w Chinach w kilkuset fabrykach na potrzeby lokalne, jest kilkunastu producentów na poziomie światowym dostarczających wyrób o wysokich właściwościach ognio i wodoodpornych a także dobrych parametrach wytrzymałościowych zbliżonych do płyt włókno-cementowych. Klasyczna płyta magnezowa to płyt`a warstwowa składająca się z rdzenia ze sproszkowanego perlitu otoczonego po obu stronach siatką z włókna szklanego i warstwą magnezową MgO lub magnezowocementową często zbrojoną (w sposób rozproszony) włóknem celulozowym z dodatkiem innych pochodnych związków magnezowych takich jak np.. MgC2 Obecnie na Tajwanie, w Singapurze, Dubaju płyty MgO wyparły praktycznie płyty gipsowo-kartonowe. Produkt ten wchodzi również na rynki amerykańskie, zastępując płytę OSB, płytę włókno-cementową i amerykański tzw. drywall (polska płyta gipsowo-kartonowa), prowadzone są badania w celu uzyskania stosownych aprobat w Niemczech i Wielkiej Brytanii. Przewidziany zakres zastosowania. WŁAŚCIWOŚCI PRZEWODNICTWO CIEPLNE badany zgodnie z normą PN EN 12664:2002 OPÓR DYFUZYJNY badany zgodnie z normą PN EN 12572:2004 ODPORNOŚĆ OGNIOWA badany zgodnie z normą PN EN A1:2010 GĘSTOŚĆ wg. procedury badawczej PB-LF-013/1/ AKUSTYKA NAPRĘŻENIA PRZY ZGINANIU MODUŁ YOUNGA λ 0,152 (W/mK) 579,56 A2-s1, d0 948 kg/m3 30 db 15,4 MPa 4,64 GPa Płyty magnezowe MgO Green stosowane są do wykonania poszycia i okładzin elementów budowli. Mogą być stosowane zarówno do celów konstrukcyjnych, jak też do usztywnienia. Płyta MgO GREEN posiada aprobatę techniczną wydaną przez Instytut Techniki Budowlanej w Warszawie. NAPRĘŻENIA PRZY ŚCINANIU 3,98 MPa W badaniach na wytrzymałość na obciążenia przedmiotami mocowanymi do płyty (siła przykładana przez pojedynczy dybel montażowy Molly) uzyskano wartość : 1.7 kn na wyrwanie i 2.5 kn na ścinanie. Płyta nie emituje lotnych związków organicznych, ołowiu i kadmu zgodnie z procedurami odpowiednio PB LS-002/4/ i PB LS-018/1/

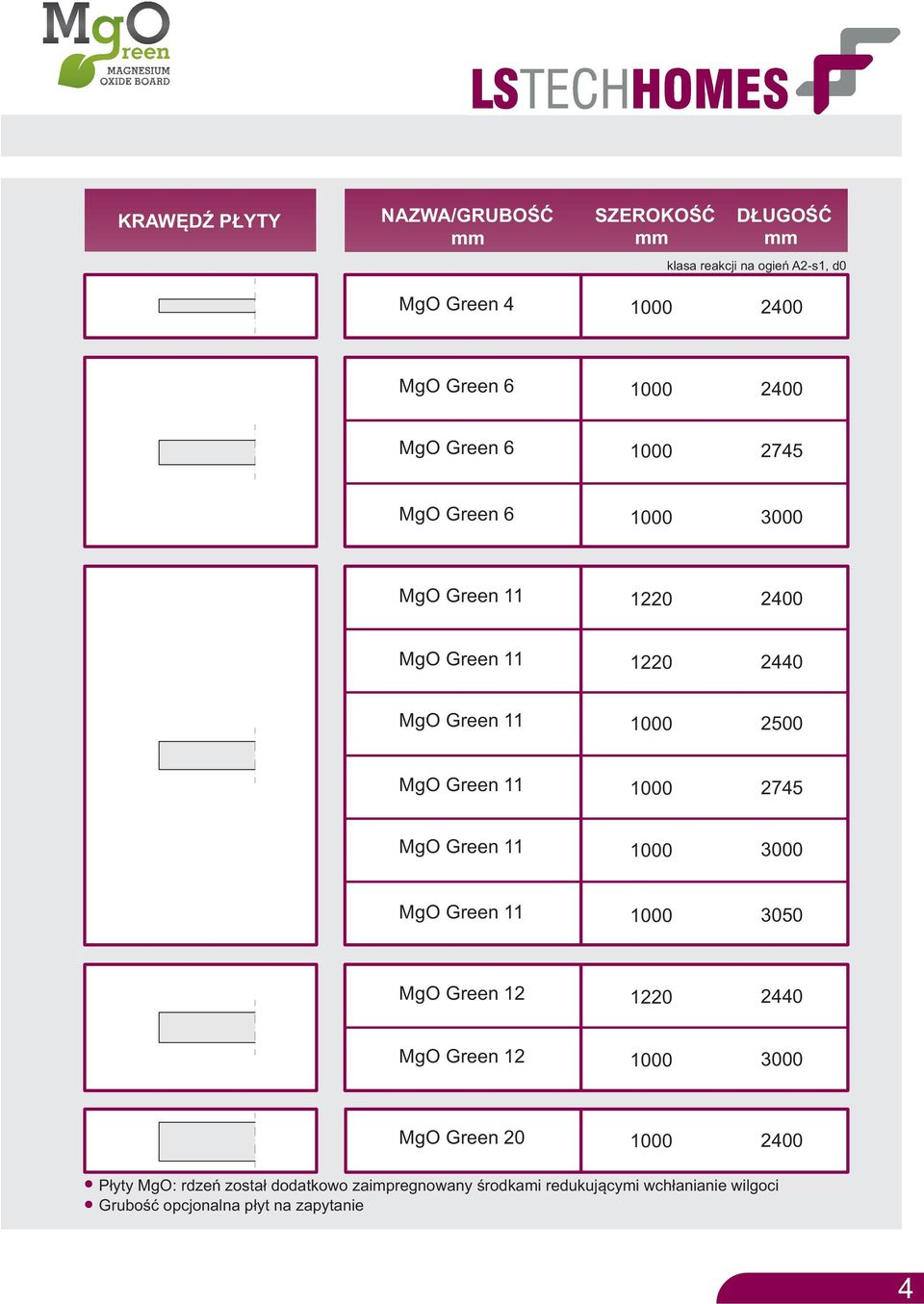

4 34 KRAWĘDŹ PŁYTY NAZWA/GRUBOŚĆ SZEROKOŚĆ DŁUGOŚĆ mm mm mm klasa reakcji na ogień A2-s1, d0 MgO Green MgO Green MgO Green MgO Green MgO Green MgO Green MgO Green MgO Green MgO Green MgO Green MgO Green MgO Green MgO Green Płyty MgO: rdzeń został dodatkowo zaimpregnowany środkami redukującymi wchłanianie wilgoci Grubość opcjonalna płyt na zapytanie

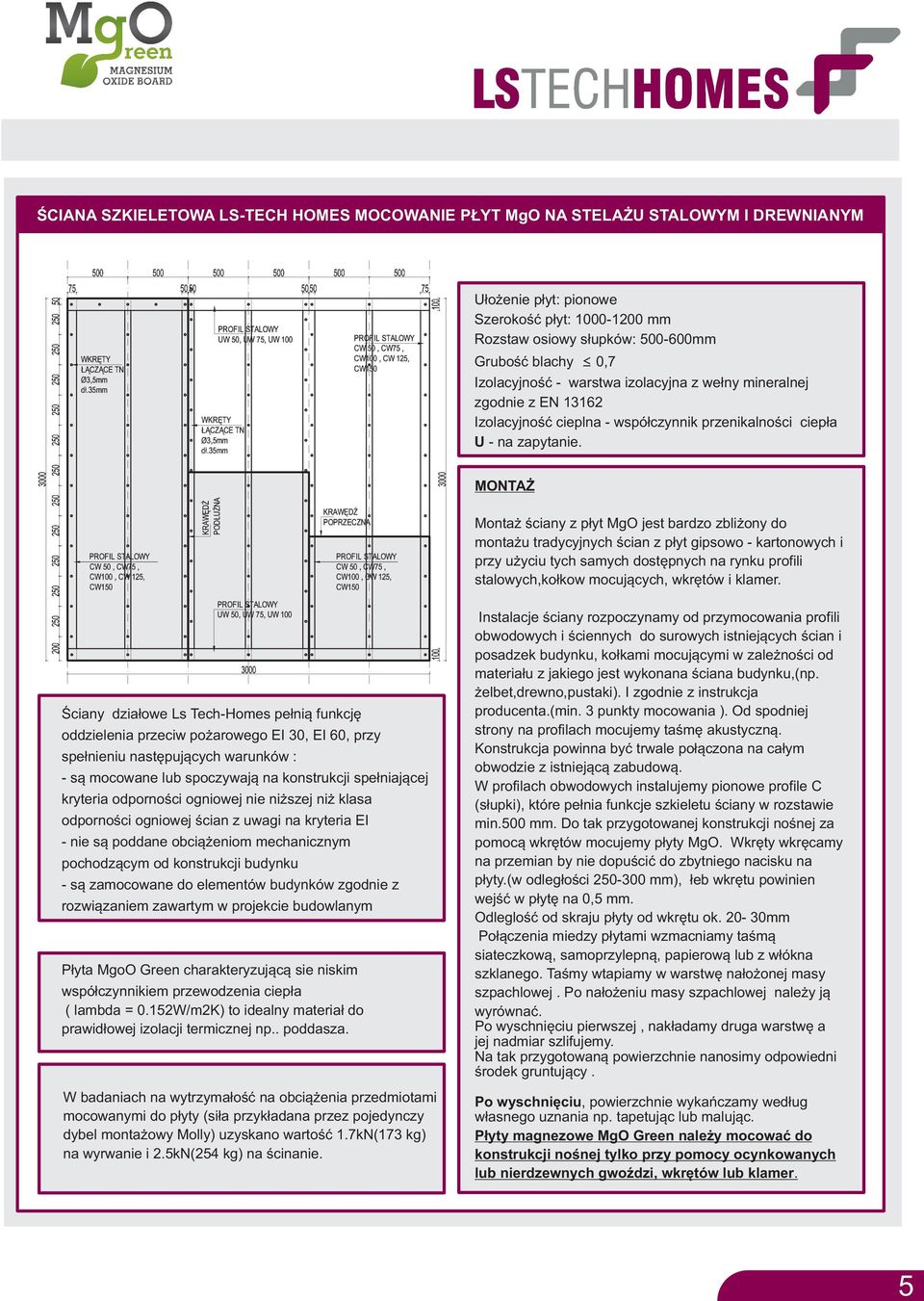

5 5 ŚCIANA SZKIELETOWA LS-TECH HOMES MOCOWANIE PŁYT MgO NA STELAŻU STALOWYM I DREWNIANYM Ułożenie płyt: pionowe Szerokość płyt: mm Rozstaw osiowy słupków: mm Grubość blachy 0,7 Izolacyjność - warstwa izolacyjna z wełny mineralnej zgodnie z EN Izolacyjność cieplna - współczynnik przenikalności ciepła U - na zapytanie. MONTAŻ Montaż ściany z płyt MgO jest bardzo zbliżony do montażu tradycyjnych ścian z płyt gipsowo - kartonowych i przy użyciu tych samych dostępnych na rynku profili stalowych,kołkow mocujących, wkrętów i klamer. Ściany działowe Ls Tech-Homes pełnią funkcję oddzielenia przeciw pożarowego EI 30, EI 60, przy spełnieniu następujących warunków : - są mocowane lub spoczywają na konstrukcji spełniającej kryteria odporności ogniowej nie niższej niż klasa odporności ogniowej ścian z uwagi na kryteria EI - nie są poddane obciążeniom mechanicznym pochodzącym od konstrukcji budynku - są zamocowane do elementów budynków zgodnie z rozwiązaniem zawartym w projekcie budowlanym Płyta MgoO Green charakteryzującą sie niskim współczynnikiem przewodzenia ciepła ( lambda = 0.152W/m2K) to idealny materiał do prawidłowej izolacji termicznej np.. poddasza. W badaniach na wytrzymałość na obciążenia przedmiotami mocowanymi do płyty (siła przykładana przez pojedynczy dybel montażowy Molly) uzyskano wartość 1.7kN(173 kg) na wyrwanie i 2.5kN(254 kg) na ścinanie. Instalacje ściany rozpoczynamy od przymocowania profili obwodowych i ściennych do surowych istniejących ścian i posadzek budynku, kołkami mocującymi w zależności od materiału z jakiego jest wykonana ściana budynku,(np. żelbet,drewno,pustaki). I zgodnie z instrukcja producenta.(min. 3 punkty mocowania ). Od spodniej strony na profilach mocujemy taśmę akustyczną. Konstrukcja powinna być trwale połączona na całym obwodzie z istniejącą zabudową. W profilach obwodowych instalujemy pionowe profile C (słupki), które pełnia funkcje szkieletu ściany w rozstawie min.500 mm. Do tak przygotowanej konstrukcji nośnej za pomocą wkrętów mocujemy płyty MgO. Wkręty wkręcamy na przemian by nie dopuścić do zbytniego nacisku na płyty.(w odległości mm), łeb wkrętu powinien wejść w płytę na 0,5 mm. Odleglość od skraju płyty od wkrętu ok mm Połączenia miedzy płytami wzmacniamy taśmą siateczkową, samoprzylepną, papierową lub z włókna szklanego. Taśmy wtapiamy w warstwę nałożonej masy szpachlowej. Po nałożeniu masy szpachlowej należy ją wyrównać. Po wyschnięciu pierwszej, nakładamy druga warstwę a jej nadmiar szlifujemy. Na tak przygotowaną powierzchnie nanosimy odpowiedni środek gruntujący. Po wyschnięciu, powierzchnie wykańczamy według własnego uznania np. tapetując lub malując. Płyty magnezowe MgO Green należy mocować do konstrukcji nośnej tylko przy pomocy ocynkowanych lub nierdzewnych gwoździ, wkrętów lub klamer.

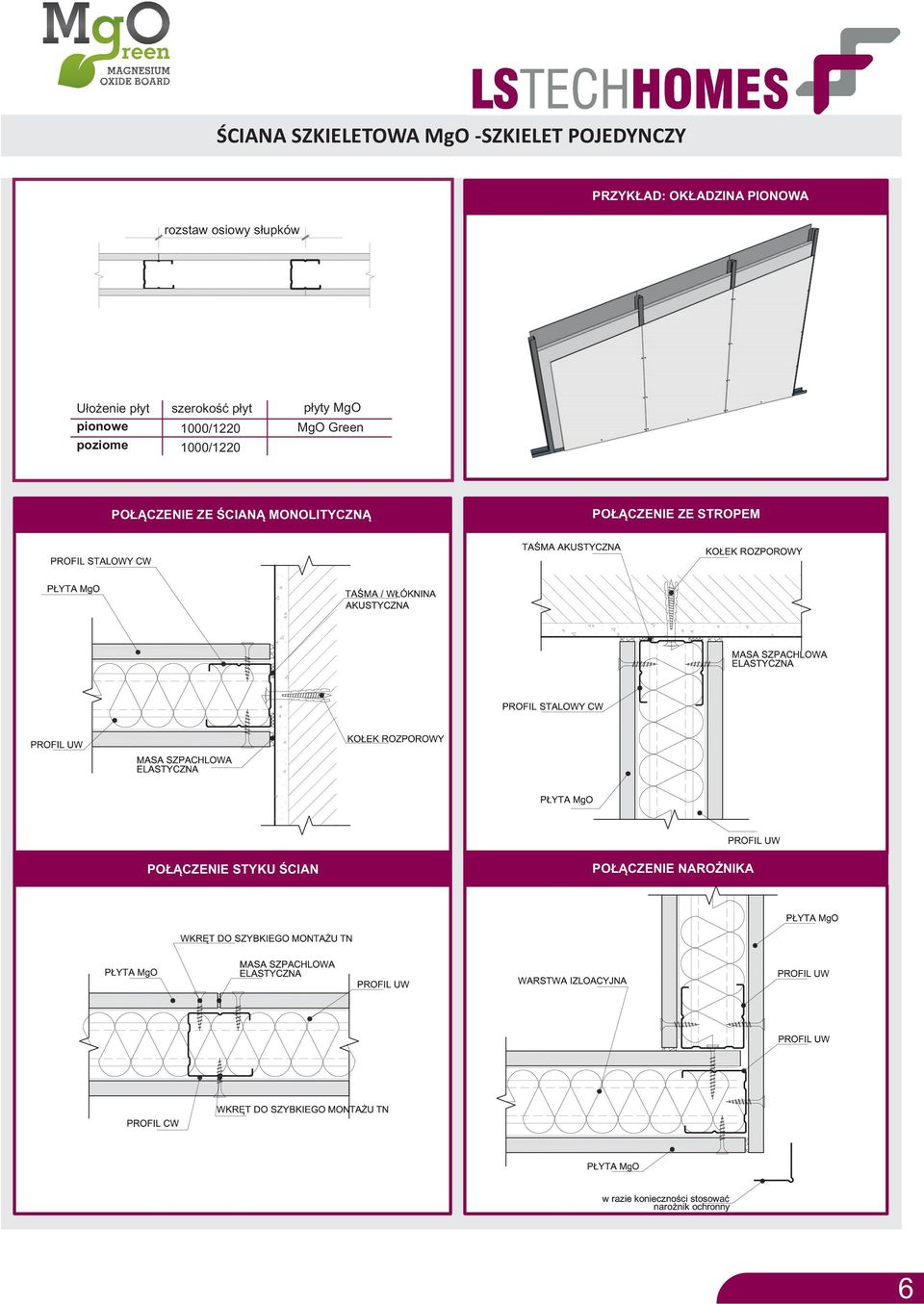

6 6 ŚCIANA SZKIELETOWA MgO -SZKIELET POJEDYNCZY PRZYKŁAD: OKŁADZINA PIONOWA rozstaw osiowy słupków Ułożenie płyt pionowe poziome szerokość płyt 1000/ /1220 płyty MgO MgO Green POŁĄCZENIE ZE ŚCIANĄ MONOLITYCZNĄ POŁĄCZENIE ZE STROPEM POŁĄCZENIE STYKU ŚCIAN POŁĄCZENIE NAROŻNIKA

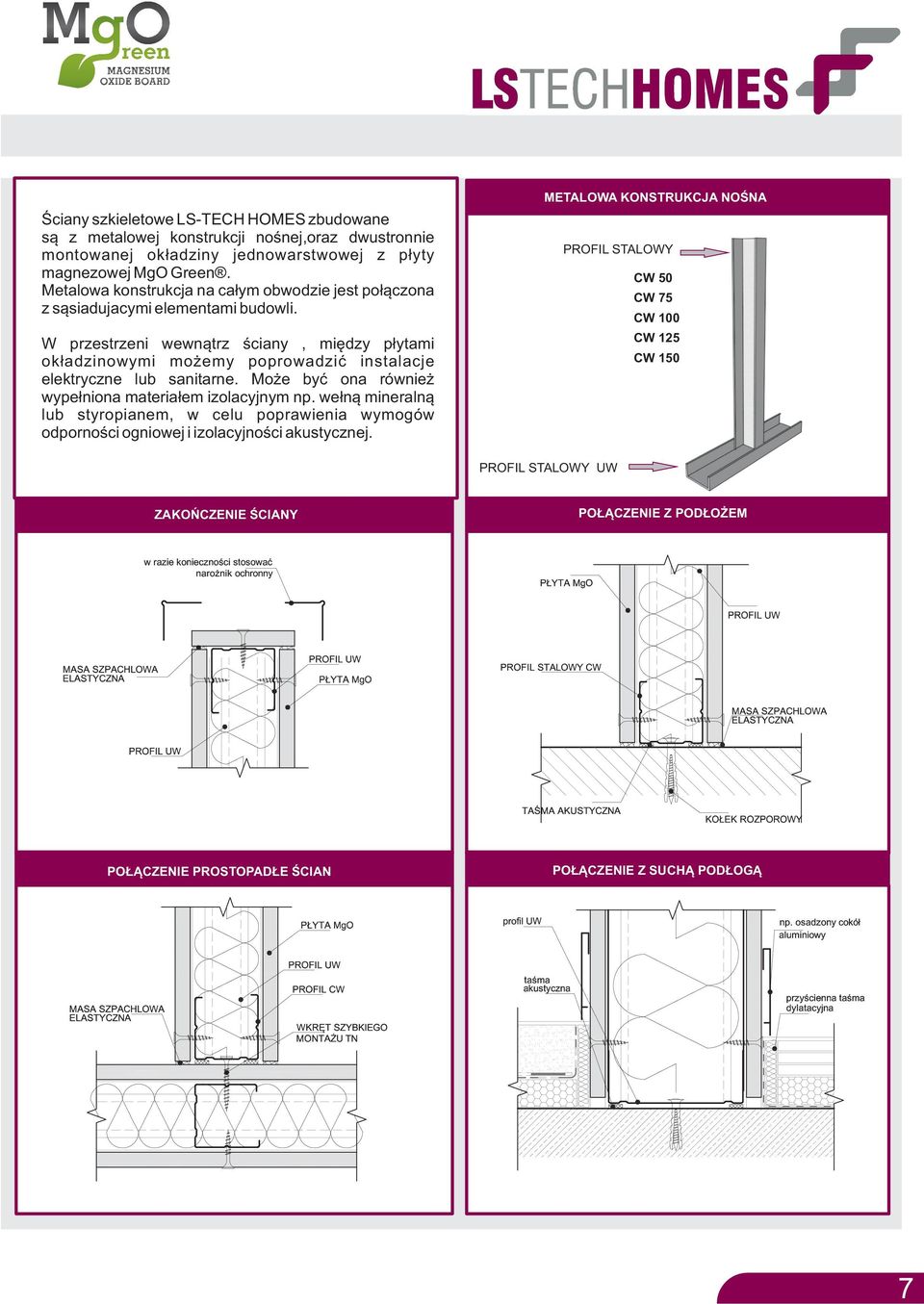

7 7 Ściany szkieletowe LS-TECH HOMES zbudowane są z metalowej konstrukcji nośnej,oraz dwustronnie montowanej okładziny jednowarstwowej z płyty magnezowej MgO Green. Metalowa konstrukcja na całym obwodzie jest połączona z sąsiadujacymi elementami budowli. W przestrzeni wewnątrz ściany, między płytami okładzinowymi możemy poprowadzić instalacje elektryczne lub sanitarne. Może być ona również wypełniona materiałem izolacyjnym np. wełną mineralną lub styropianem, w celu poprawienia wymogów odporności ogniowej i izolacyjności akustycznej. METALOWA KONSTRUKCJA NOŚNA PROFIL STALOWY CW 50 CW 75 CW 100 CW 125 CW 150 PROFIL STALOWY UW ZAKOŃCZENIE ŚCIANY POŁĄCZENIE Z PODŁOŻEM POŁĄCZENIE PROSTOPADŁE ŚCIAN POŁĄCZENIE Z SUCHĄ PODŁOGĄ

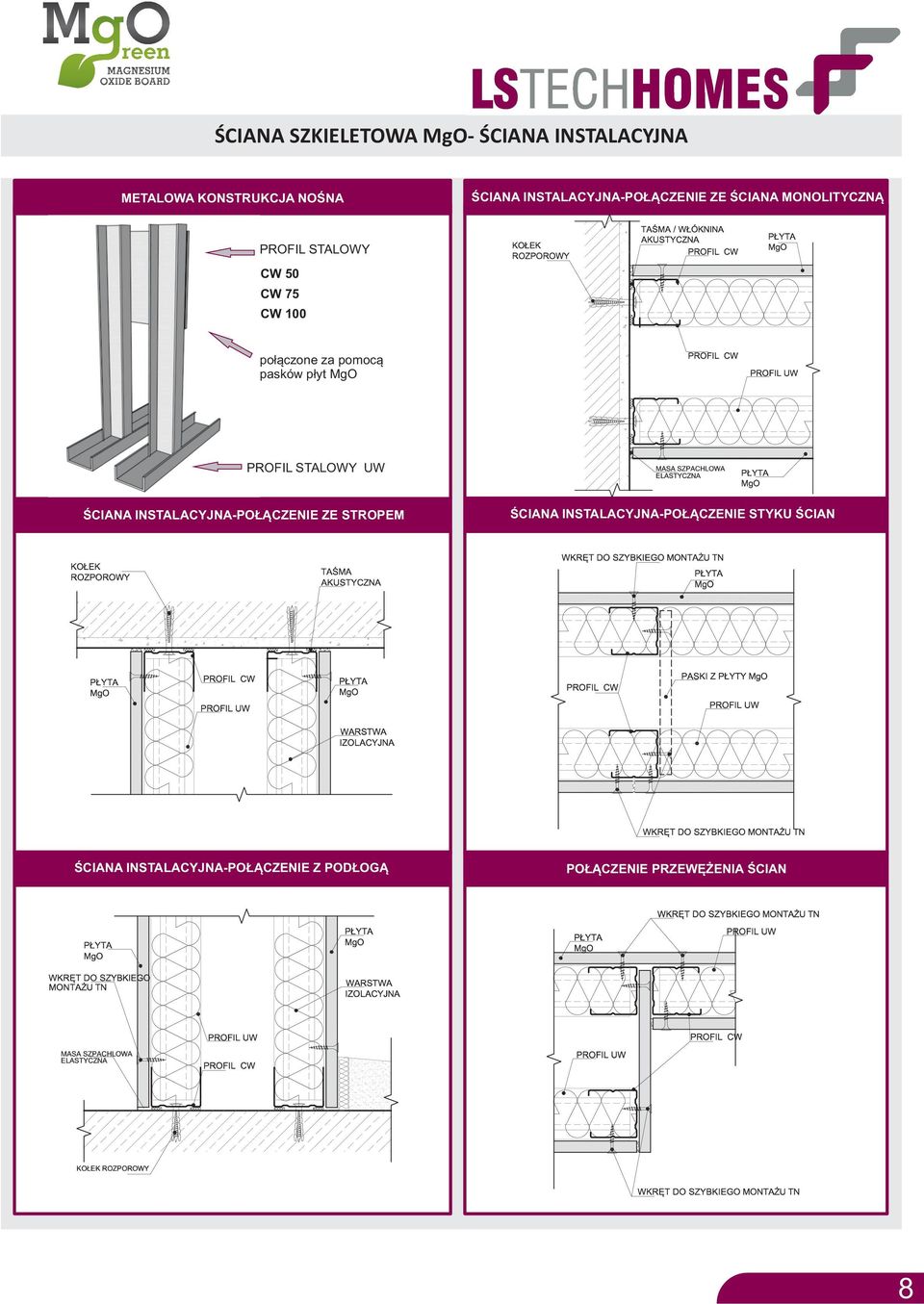

8 8 ŚCIANA SZKIELETOWA MgO- ŚCIANA INSTALACYJNA METALOWA KONSTRUKCJA NOŚNA ŚCIANA INSTALACYJNA-POŁĄCZENIE ZE ŚCIANA MONOLITYCZNĄ PROFIL STALOWY CW 50 CW 75 CW 100 połączone za pomocą pasków płyt MgO PROFIL STALOWY UW ŚCIANA INSTALACYJNA-POŁĄCZENIE ZE STROPEM ŚCIANA INSTALACYJNA-POŁĄCZENIE STYKU ŚCIAN ŚCIANA INSTALACYJNA-POŁĄCZENIE Z PODŁOGĄ POŁĄCZENIE PRZEWĘŻENIA ŚCIAN

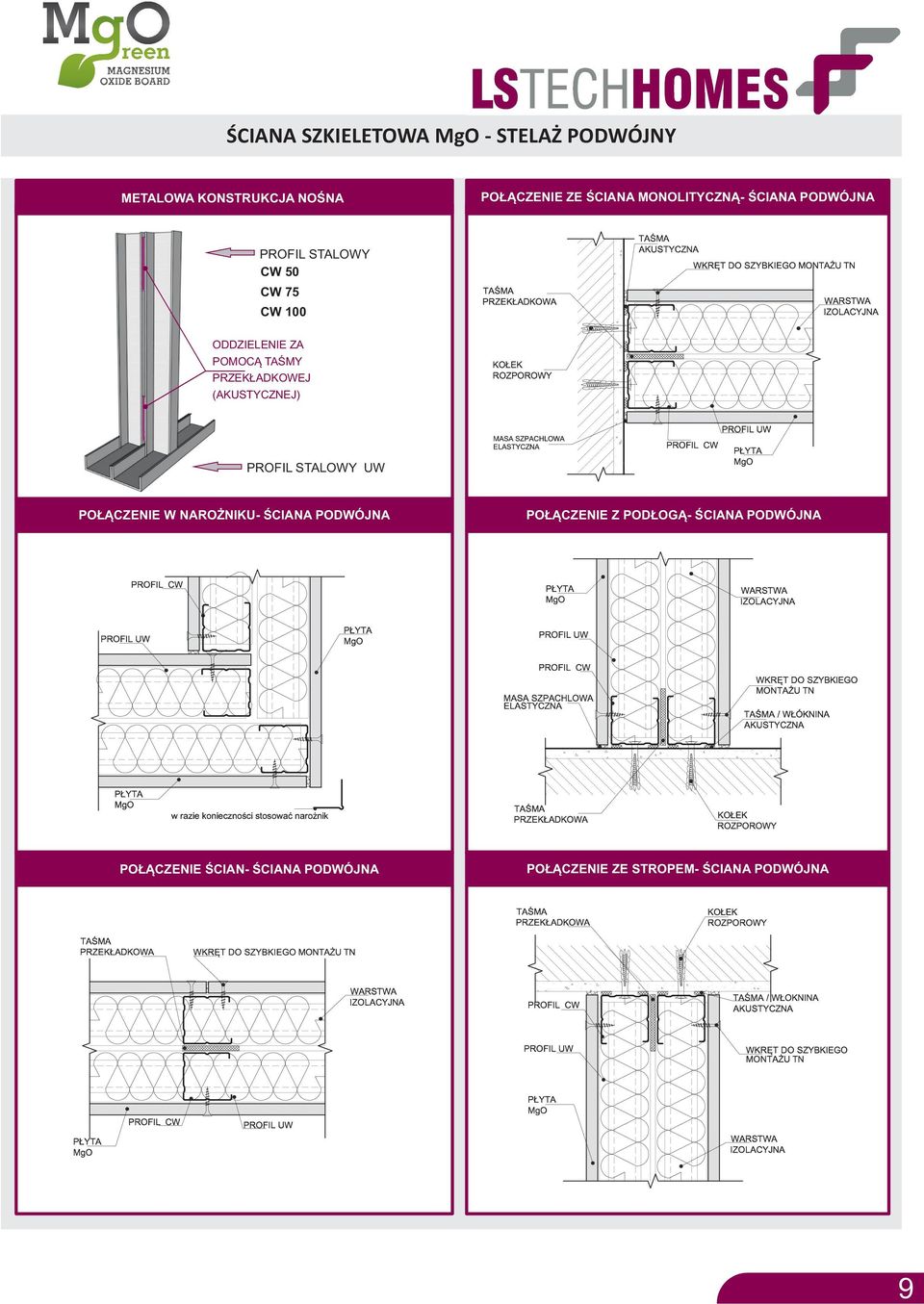

9 9 ŚCIANA SZKIELETOWA MgO - STELAŻ PODWÓJNY METALOWA KONSTRUKCJA NOŚNA POŁĄCZENIE ZE ŚCIANA MONOLITYCZNĄ- ŚCIANA PODWÓJNA PROFIL STALOWY CW 50 CW 75 CW 100 ODDZIELENIE ZA POMOCĄ TAŚMY PRZEKŁADKOWEJ (AKUSTYCZNEJ) PROFIL STALOWY UW POŁĄCZENIE W NAROŻNIKU- ŚCIANA PODWÓJNA POŁĄCZENIE Z PODŁOGĄ- ŚCIANA PODWÓJNA POŁĄCZENIE ŚCIAN- ŚCIANA PODWÓJNA POŁĄCZENIE ZE STROPEM- ŚCIANA PODWÓJNA

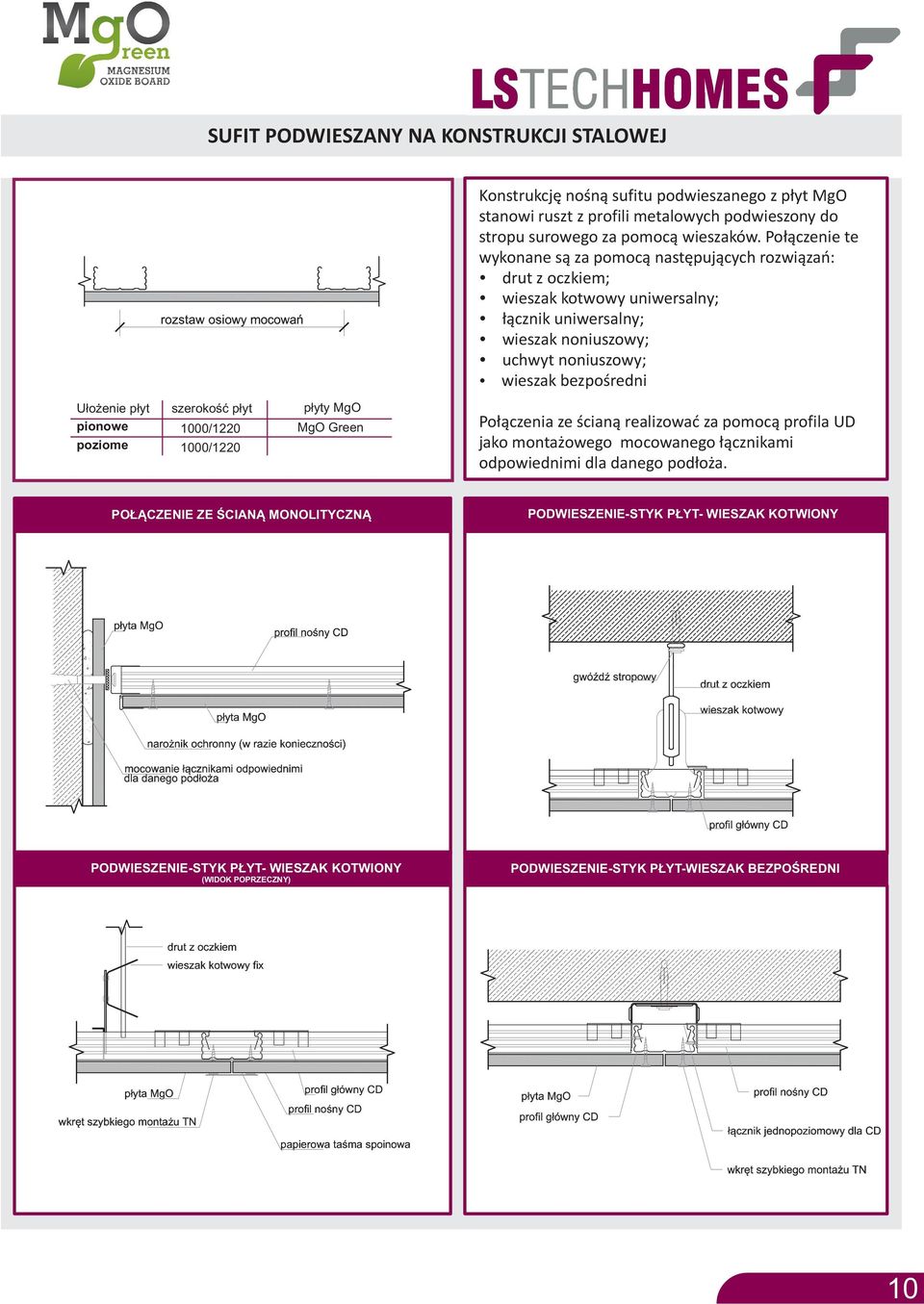

10 10 SUFIT PODWIESZANY NA KONSTRUKCJI STALOWEJ Konstrukcję nośną sufitu podwieszanego z płyt MgO stanowi ruszt z profili metalowych podwieszony do stropu surowego za pomocą wieszaków. Połączenie te wykonane są za pomocą następujących rozwiązań: drut z oczkiem; wieszak kotwowy uniwersalny; łącznik uniwersalny; wieszak noniuszowy; uchwyt noniuszowy; wieszak bezpośredni Ułożenie płyt pionowe poziome szerokość płyt 1000/ /1220 płyty MgO MgO Green Połączenia ze ścianą realizować za pomocą profila UD jako montażowego mocowanego łącznikami odpowiednimi dla danego podłoża. POŁĄCZENIE ZE ŚCIANĄ MONOLITYCZNĄ PODWIESZENIE-STYK PŁYT- WIESZAK KOTWIONY PODWIESZENIE-STYK PŁYT- WIESZAK KOTWIONY (WIDOK POPRZECZNY) PODWIESZENIE-STYK PŁYT-WIESZAK BEZPOŚREDNI

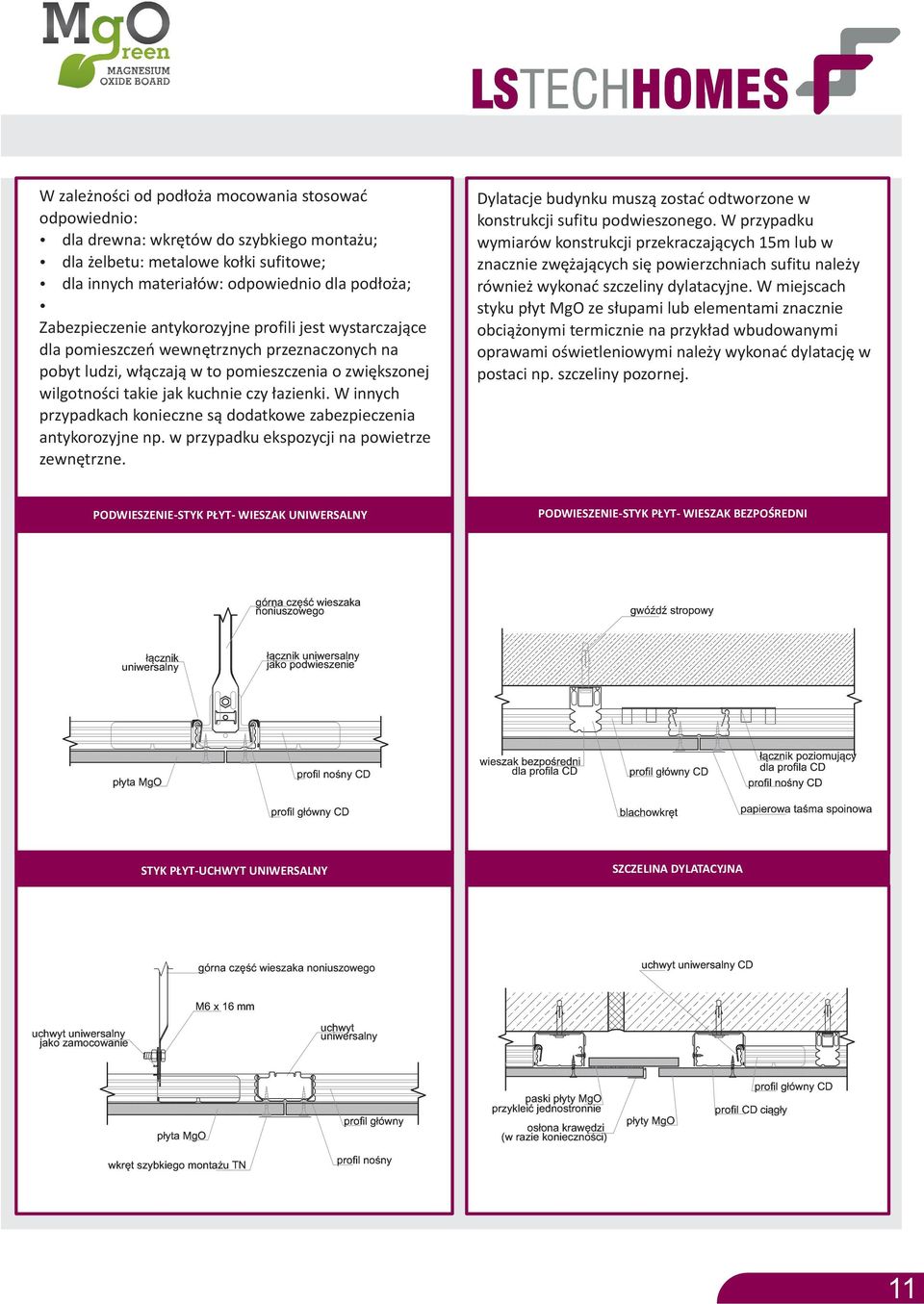

11 11 W zależności od podłoża mocowania stosować odpowiednio: dla drewna: wkrętów do szybkiego montażu; dla żelbetu: metalowe kołki sufitowe; dla innych materiałów: odpowiednio dla podłoża; Zabezpieczenie antykorozyjne profili jest wystarczające dla pomieszczeń wewnętrznych przeznaczonych na pobyt ludzi, włączają w to pomieszczenia o zwiększonej wilgotności takie jak kuchnie czy łazienki. W innych przypadkach konieczne są dodatkowe zabezpieczenia antykorozyjne np. w przypadku ekspozycji na powietrze zewnętrzne. Dylatacje budynku muszą zostać odtworzone w konstrukcji sufitu podwieszonego. W przypadku wymiarów konstrukcji przekraczających 15m lub w znacznie zwężających się powierzchniach sufitu należy również wykonać szczeliny dylatacyjne. W miejscach styku płyt MgO ze słupami lub elementami znacznie obciążonymi termicznie na przykład wbudowanymi oprawami oświetleniowymi należy wykonać dylatację w postaci np. szczeliny pozornej. PODWIESZENIE-STYK PŁYT- WIESZAK UNIWERSALNY PODWIESZENIE-STYK PŁYT- WIESZAK BEZPOŚREDNI STYK PŁYT-UCHWYT UNIWERSALNY SZCZELINA DYLATACYJNA

12 12 SUFIT PODWIESZANY NA KONSTRUKCJI DREWNIANEJ Ułożenie płyt pionowe poziome szerokość płyt 1000/ /1220 płyty MgO MgO Green Konstrukcje nośną sufitów z płyt MgO stanowi ruszt z łat drewnianych, podwieszony do stropu surowego za pomocą wieszaków. Połączenia te wykonane są za pomocą jednego z następujących rozwiązań: wieszak bezpośredni; drut z oczkiem; wieszak szybkiego montażu; wieszak uniwersalny; POŁĄCZENIE ZE ŚCIANĄ POŁĄCZENIE STYKU PŁYT PODŁUŻNY STYK PŁYT STYK PŁYT-ŁATA NOŚNA-WIESZAK BEZPOŚREDNI

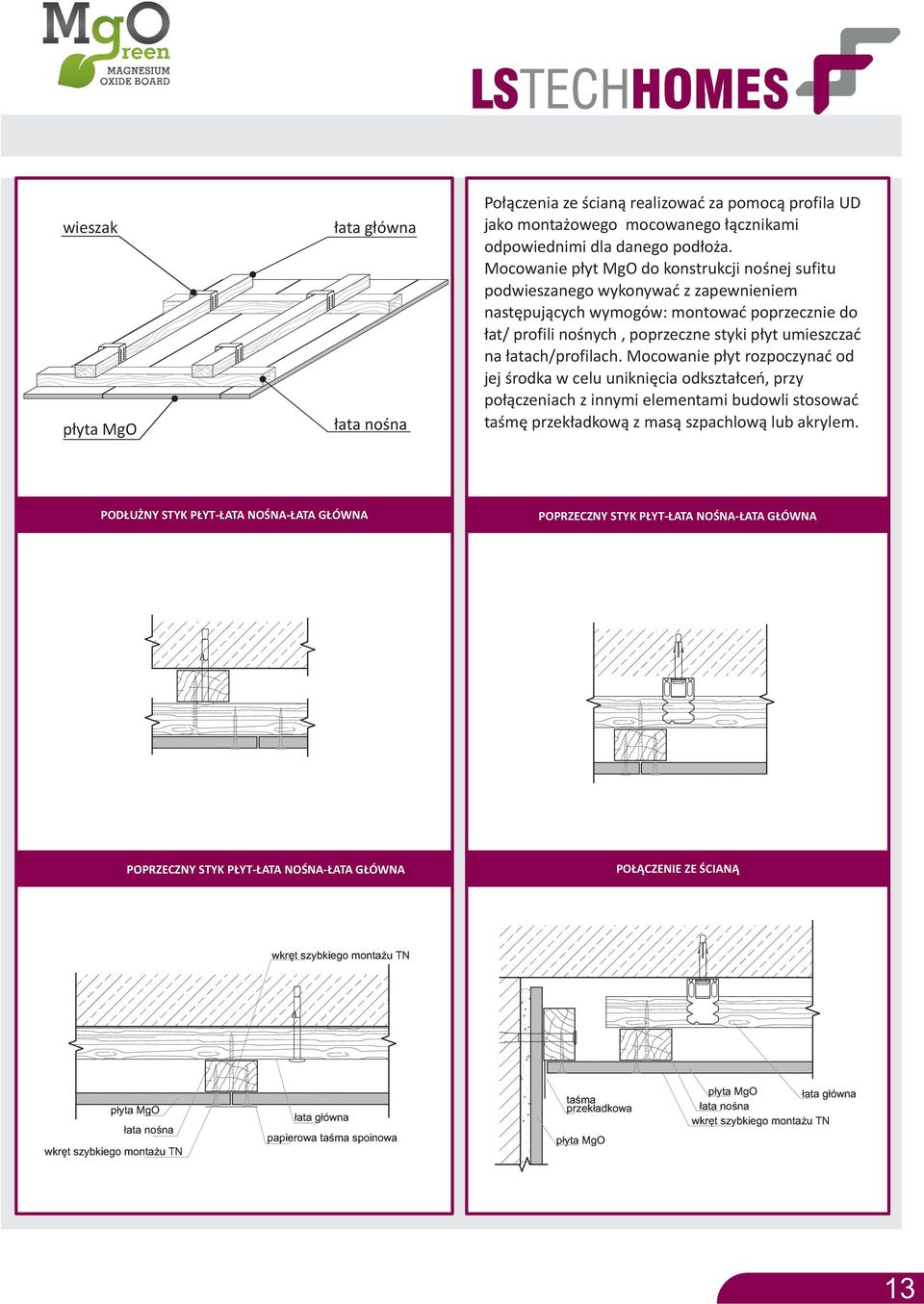

13 13 wieszak płyta MgO łata główna łata nośna Połączenia ze ścianą realizować za pomocą profila UD jako montażowego mocowanego łącznikami odpowiednimi dla danego podłoża. Mocowanie płyt MgO do konstrukcji nośnej sufitu podwieszanego wykonywać z zapewnieniem następujących wymogów: montować poprzecznie do łat/ profili nośnych, poprzeczne styki płyt umieszczać na łatach/profilach. Mocowanie płyt rozpoczynać od jej środka w celu uniknięcia odkształceń, przy połączeniach z innymi elementami budowli stosować taśmę przekładkową z masą szpachlową lub akrylem. PODŁUŻNY STYK PŁYT-ŁATA NOŚNA-ŁATA GŁÓWNA POPRZECZNY STYK PŁYT-ŁATA NOŚNA-ŁATA GŁÓWNA POPRZECZNY STYK PŁYT-ŁATA NOŚNA-ŁATA GŁÓWNA POŁĄCZENIE ZE ŚCIANĄ

14 14 ZASTOSOWANIE: Płyty mogą być powszechnie stosowane do architektury wnętrz i w pomieszczeniach o szczególnych wymaganiach bezpieczeństwa pożarowego, takich jak: budynki biurowe, szkoły, szpitale, hotele,itp. Zastosowanie płyt MgO jest podobne do płyt gipsowo-kartonowych, OSB czy włóknocementowych na wszelkiego rodzaju poszycia ścian wewnętrznych i zewnętrznych, ścianki działowe, panele SIP (ang. structural insulated panels), panele akustyczne no i wszędzie tam, gdzie inwestorom zależy na szczególnej ochronie obiektu przez pożarem, pleśnią, gniciem i zagrzybienem. Można je łatwo tynkować, kleić, doklejać płytki ceramiczne i malować. Poniżej kilka przykładów zastosowań płyt magnezowych: dekoracja fasad i systemy ocieplanie budynków pokrycia dachów i ścian zewnętrznych ściany wewnętrzne podłogi i sufity elementy łukowe, dekoracyjne wykończenie strychów i poddaszy pomieszczenia o podwyższonej wilgotności wykończenie piwnic, garaży obudowa kominków Rodzaje płyty Gęsto ść kg/m3 Współczynnik redukcji akustycznej db Puchnięcie % Wytrzymałość na zginanie MPa Przewodność cieplna W/m/K OSB ,33 Pilśniowa ,29 Kartonowo - gipsowa ,1 0,21 Magnezowa ,34 15,4 0,15 LS TECH - HOMES S.A. Zakład produkcyjny i adres do korespondencji Czechowice Dziedzice Ul. Junacka 31 www:

15 Montaż paneli dachowych LS-TECH HOMES

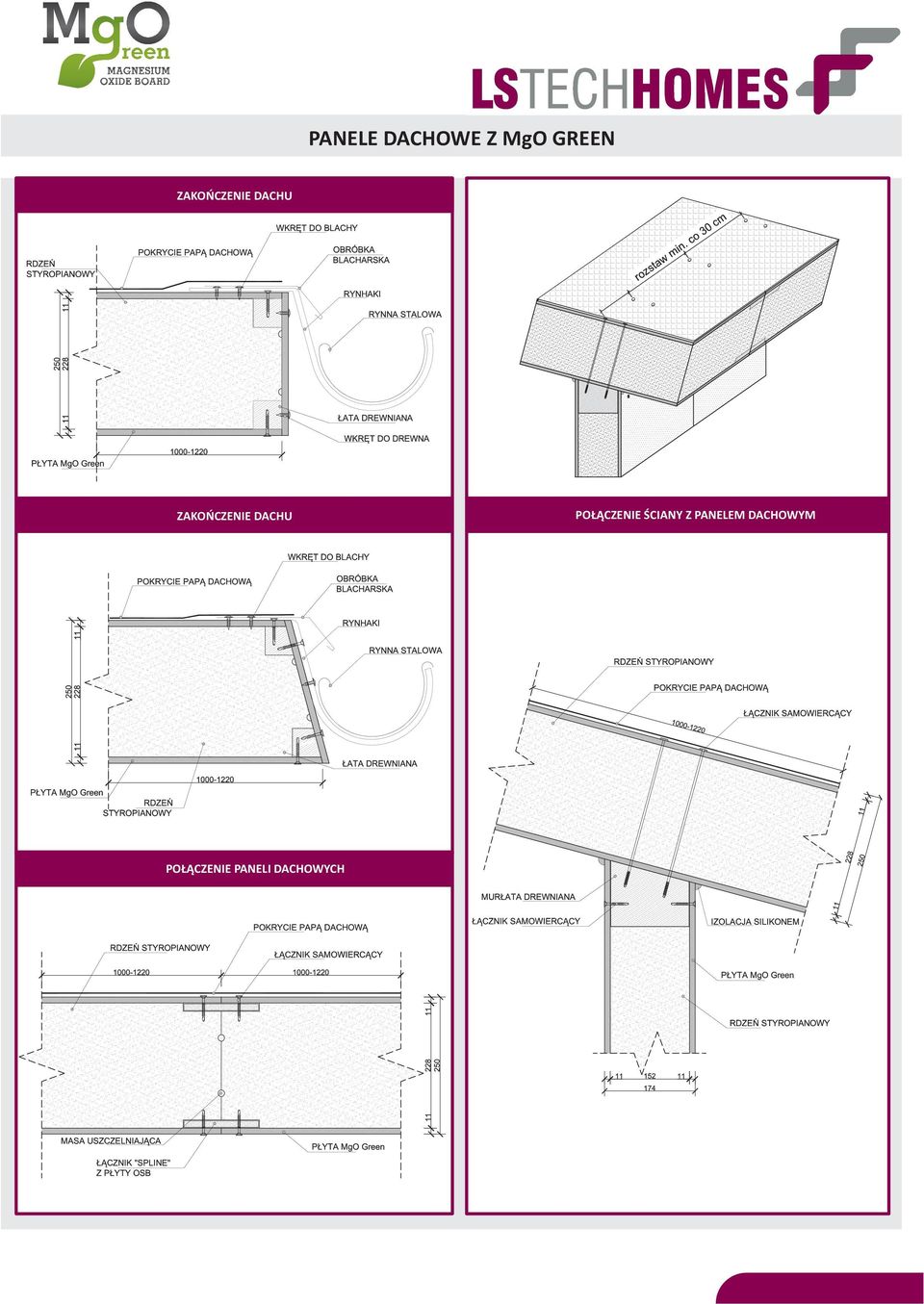

16 PANELE DACHOWE Z MgO GREEN ZAKOŃCZENIE DACHU ZAKOŃCZENIE DACHU POŁĄCZENIE PANELI DACHOWYCH POŁĄCZENIE ŚCIANY Z PANELEM DACHOWYM
