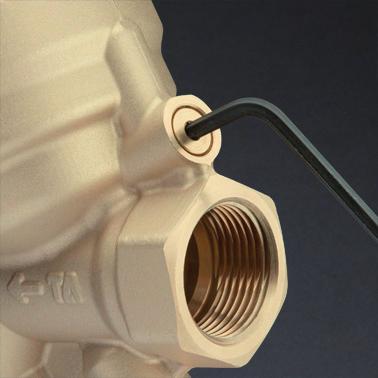

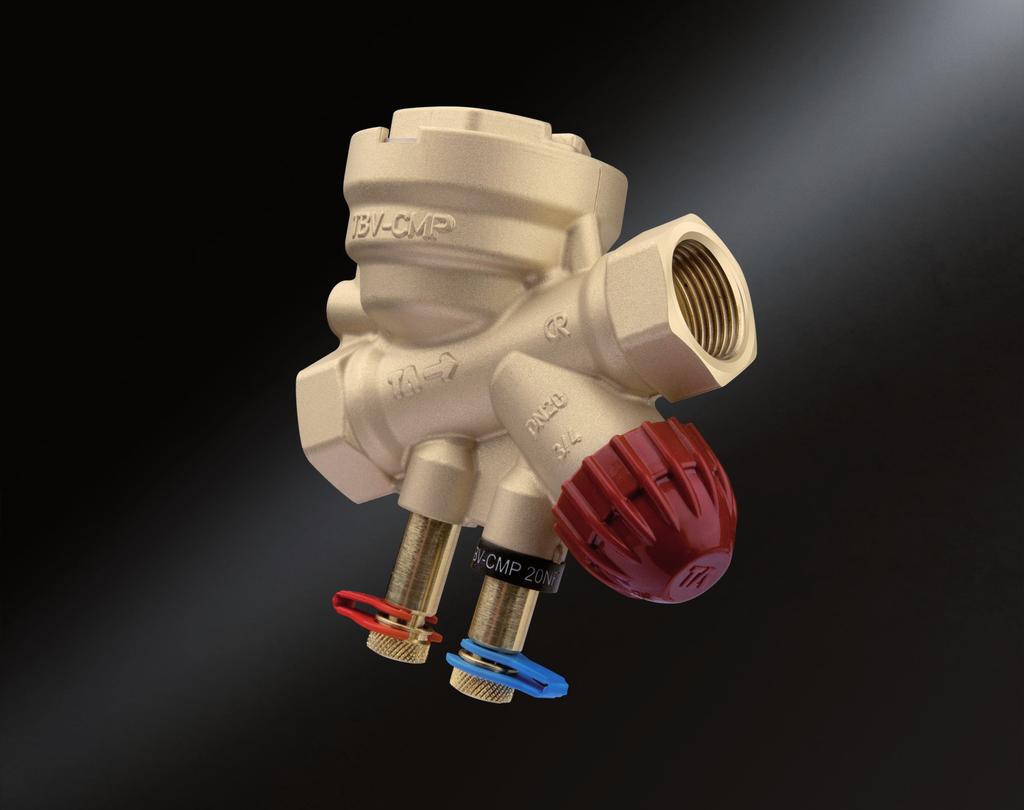

1 REGULACJA / 2-DROGOWE NIEZALEŻNY OD CIŚNIENIA ZAWÓR RÓWNOWAŻĄCY I REGULACYJNY (PIBCV) Zaprojektowany do regulacji sygnałem ciągłym odbiorników końcowych w systemach ogrzewania i chłodzenia, zapewnia optymalną wydajność oraz długi czas bezawaryjnej pracy. Poprawna charakterystyka regulacji przyczynia się do dokładnej regulacji hydraulicznej. wraz z naszymi instrumentami równoważącymi daje możliwość zaawansowanych pomiarów i diagnostyki. Pomiar Dp L oraz DH Zapewnia zaprojektowany przepływ oraz łatwe rozwiązywanie problemów. Pokrętło nastawcze Do szybkiej i dokładnej nastawy wstępnej projektowanego przepływu. PRZEpłukanie Prosta procedura przepłukiwania zaworu czyni łatwym utrzymanie go w optymalnym stanie.

2 dane techniczne Zastosowania: Systemy grzewcze i chłodnicze.. Funkcje: Regulacja Nastawa wstępna (przepływu) Regulacja ciśnienia różnicowego Pomiar Odcięcie Płukanie Wymiary: DN Klasa ciśnienia: PN 16 Ciśnienie różnicowe (DpV): Max. ciśnienie różnicowe: 35 kpa (DH max ) Min. ciśnienie różnicowe: 15 kpa (DH min ) (Wartości dla nastawy 1, w pełni otwartego zaworu. Inne pozycje potrzebują niższe ciśnienia różnicowego, sprawdź używając programu TA-Select.) Zakres przepływów: Przepływ ( ) może być nastawiony z zakresu: DN 15 LF: l/h DN 15 NF: l/h DN 2 NF: l/h DN 25 NF: l/h Temperatura: Max. temperatura robocza: 12 C Min. temperatura robocza: -2 C Skok: 4 mm Charakterystyka: Zobacz wykresy Charakterystyka zaworu. Materiał: Korpus: AMETAL Grzyb zaworu: PPS (polifenylosulfid) Uszczelnienie gniazda: EPDM/Stal nierdzewna Uszczelnienie grzyba: EPDM O-ring Wkładka zaworu: AMETAL, PPS (polifenylosulfid) Sprężyna: Stal nierdzewna Trzpień: Pokryty teflonem AMETAL Membrana: HNBR AMETAL jest stopem odpornym na odcynkowanie firmy TA. Oznaczenia: Korpus: TA, PN 16, DN, wymiar w calach oraz strzałka kierunku przepływu. Pierścień identyfikujący na króćcu pomiarowym: Biały = Niski przepływ (LF) Czarny = Normalny przepływ (NF) Minimalny regulowany przepływ: DN 15 LF: 3 l/h DN 15 NF: 7 l/h DN 2 NF: 1 l/h DN 25 NF: 2 l/h 2

3 Gwinty wewnętrzne L ØB Nr kat. EAN DN D Da* L H1 H2 B Kg H1 D Da H2 LF, niski przepływ G½ M3x1, ,82 NF, normalny przpływ G½ M3x1, , G¾ M3x1, , G1 M3x1, ,2 *) Przyłącze siłownika. z gwintem wewnętrznym może być podłączony do rur gładkich złączkami KOMBI. Zobacz katalog Złączki KOMBI. AKCESORIA Pokrętło nastawcze Nr kat. EAN Siłownik TSE-M Więcej informacji o siłowniku TSE-M, zobacz w oddzielnej karcie katalogowej. jest zaprojektowany do współpracy z siłownikami TSE-M. Siłowniki innych marek muszą umożliwiać pracę w zakresie: X = 11,5-15,8 (zamknięty - w pełni otwarty) Ø22 Tour & Andersson nie odpowiada za działanie funkcji regulacyjnej podczas używania innych siłowników niż TSE-M lub TSE. 3

4 ZASADA DZIAŁANIA Siła zamykania Siła potrzebna (F) do zamknięcia zaworu przy ciśnieniu różnicowym (Dp). p [kpa] 45 4 DN DN F [N] 4

5 Charakterystyki zaworu LF, DN 15 NF, DN 15 q [l/h] q [l/h] NF, DN 2 q [l/h] NF, DN 25 q [l/h] Relatywne charakterystyki zaworu LF, DN 15 NF, DN 15 q/ [%] q/ [%] NF, DN 2 NF, DN 25 q/ [%] q/ [%] = l/h dla każdej nastawy i w pełni otwartego trzpienia zaworu. h = skok 5

6 Nastawianie jest dostarczany z czerwonym ochronnym kapturkiem, TA No , który musi być używany kiedy zawór będzie zaizolowany. jest dostarczany w pełni otwarty. Wstępne nastawa zgodna z wartością przepływu, np. odpowiadająca wartości 5, jest wykonywana następująco: 1. Umieść pokrętło nastawcze, TA No , na zaworze. 2. Obróć je w taki sposób aby pozycja 5 znajdowała się naprzeciwko znaku * na korpusie zaworu. 3. Zdejmij pokrętło nastawcze. Zawór jest wstępnie nastawiony. *) Dla każdego zaworu jest wykres pokazujący przepływ dla różnych spadków ciśnienia i ustawień. POMIAR Pomiar i nastawa Podłącz przyrząd do równoważenia do króćców pomiarowych (5). Podaj przyrządowi typ, średnicę, rodzaj (LF/NF) i wartość nastawy wstępnej na ekranie pojawi się aktualny przepływ. 2 3 Pomiar DH Podłącz przyrząd do równoważenia do króćców pomiarowych (5). Zamknij zawór używając czerwonego kapturka ochronnego (1) i otwórz trzpień płuczący (2) PRZEpłukanie Przepłukanie/czyszczenie zaworu Zdejmij siłownik i nastaw zawór do pełnego otwarcia (4) (nastawa 1). Potem otwórz trzpień płuczący (2) do końca. Przepłukanie/czyszczenie wewnętrznego kanału impulsowego Zamknij zawór używając czerwonego kapturka ochronnego (1) i otwórz trzpień płuczący (2) do końca. odpowietrzenie Aby odpowietrzyć komorę membrany, otwórz śrubę odpowietrzającą (3). hałas W celu uniknięcia hałasu zawór musi być zamontowany zgodnie z wytycznymi a czynnik w instalacji powinien być pozbawiony powietrza. 6

7 DOKŁADNOŚĆ POMIAROWA Maksymalne odchylenia przepływu dla różnych ustawień LF ± % *) NF ± % *) *) Nastawy WSPÓŁCZYNNIKI KOREKCYJNE Obliczenia dotyczące przepływu mają zastosowanie dla wody (+2 C). Dla innych płynów mających w przybliżeniu tę samą lepkość co woda ( 2 cst = 3 E = S.U.), konieczna jest tylko kompensacja określonej gęstości. Jednakże przy niskich temperaturach lepkość wzrasta i w niektórych zaworach może pojawić się przepływ laminarny. Może to spowodować odchyłki w przepływie, które nasilają się przy małych zaworach, małych przepływach i niskich ciśnieniach dyspozycyjnych.korekta tych odchyłek może być przeprowadzona za pomocą oprogramowania TA Select lub bezpośrednio w przyrządzie pomiarowym TA CBI. Dobór Wybierz najmniejszą średnicę zaworu pozwalającą na osiągnięcie projektowanego przepływu. Nastawa wstępna musi być jak najwyższa aby otrzymać optymalną charakterystykę obwodu. Zapewnij dostępne ciśnienie różnicowe od kpa. Rekomendowane wartości nastaw to wartości od 3 do1. INSTALACJA Przykład zastosowania + TSE-M IP42 IP44 IP42 IP42 7

8 Tabele przepływów LF, DN 15 Nastawa NF, DN 15 Nastawa NF, DN 2 Nastawa NF, DN 25 Nastawa = l/h dla każdej nastawy i w pełni otwartego trzpienia. Rekomendowana nastawa: Nastawy z zakresu IMI INTERNATIONAL Sp. z o.o. Olewin 5A,32-3 Olkusz, tel. (32) , fax (32) , info@imi-international.pl IMI INTERNATIONAL Sp. z o.o. zastrzega sobie prawo do dokonywania zmian w produktach i ich specyfikacjach bez uprzedniego powiadamiania. 8
