1 Altium Designer Viewer Language Altium Designer Viewer Contents

2 Co moesz zrobi? Kluczowe funkcje Obsugiwana generacja danych wyjciowych rodowisko przegldarki Przegldanie dokumentów schematu Przegldanie dokumentów PCB Wyszukiwanie danych dostawców Uywanie edytora OutputJob Dostp do instrumentu uytkownika w projekcie FPGA

3

4 Altium Designer Viewer pozwala na przegldanie, drukowanie i cross probing dokumentów i projektów stworzonych przy uyciu Altium Designer. Przegldark mona cign po zalogowaniu na stronach AltiumLive lub ze strony oads/ Co moesz zrobi? Moesz swobodnie otwiera dokumenty, powiksza, zaznacza, przeglda waciwoci obiektów, generowa raporty i wydruki. W aden sposób nie moesz edytowa dokumentów, dokumenty nie mog zosta zapisane. Altium Designer Viewer pozwala na otwieranie oraz przegldanie plików projektu stworzonych we wszystkich wersjach Altium Designer oraz wersji DXP. Pliki z 99SE i wczeniejszych produktów nie s obsugiwane. Kluczowe funkcje Moliwo kompilacji i nawigacji po dokumentach ródowych Cross-probing pomidzy dokumentami (np. pomidzy schematem a PCB) Moliwo inspekcji ustawie projektu i waciwoci obiektów, wczajc w to: Opcje projektu Preferencje projektu i workspace'a Waciwoci obiektów Reguy projektowe Stos warstw Moliwo przeszukiwania bazy danych dostawców i przeglda wyniki wyszukiwania Obsuga jzyka zapyta w celu lokalizacji i podwietlenia obiektów na schemacie i PCB Moliwo generowania raportów Moliwo tworzenia wydruków Moliwo otwierania i przegldania plików Gerber, ODB++ i NC Drill w edytorze CAM. Obsugiwana generacja danych wyjciowych Przegldarka pozwala generowa raporty i wydruki tak z menu gównego jak i z poziomu otwartego pliku Output Job (*.OutJob). Podczas generacji danych wyjciowych z poziomu pliku Output Job, mona generowa wycznie te, które byy zdefiniowane w pliku. Nie moesz stworzy nowego pliku OutJob, dodawa nowych generatorów do pliku czy zapisa jakiejkolwiek modyfikacji istniejcych generatorów. Moesz tworzy wydruki i raporty. Dla wydruków masz pewn kontrol nad tym, co dokadnie znajdzie si na wydruku, ale adna modyfikacja nie moe by zapisana. Dla raportów, nie masz adnej kontroli nad ich zawartoci. Nie moesz generowa netlist czy plików produkcyjnych (Gerber, ODB++, Pick and Place, itp). rodowisko przegldarki

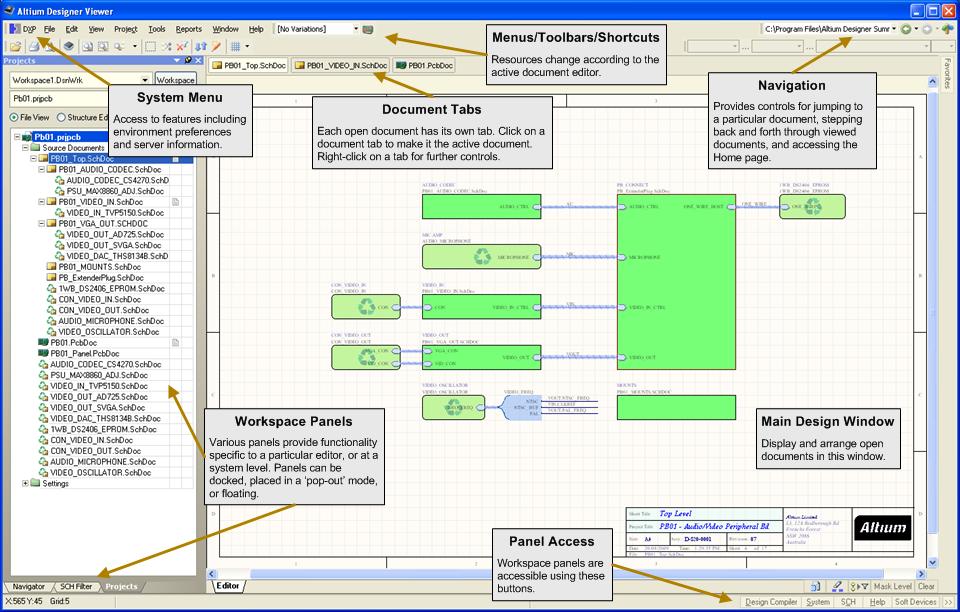

5 Przegldarka pozwala na wywietlenie wielu dokumentów projektowych rónego typu. Dokumentu schematu, PCB, OpenBus, CAMtastic i OutJob s otwierane w odpowiednich edytorach (do odczytu). Wszystkie inne tekstowe typy dokumentów (pliki oprogramowania wbudowanego, pliki VHDL czy pliki skryptów) s otwierane w edytorze tekstowym (do odczytu). Dokumenty, projekty i workspace'y mog by otwierane przy uyciu odpowiednich polece z menu File. Alternatywnie, moesz przeciga i upuszcza dokumenty, pliki projektu czy pliki worspace'a bezporednio do przegldarki. Kluczowym skadnikiem rodowiska przegldarki s panele. Uywane na poziomie pojedynczego edytora lub bardziej globalnie, prezentuj one informacje i kontrolki pozwalajce efektywnie kontrolowa projekt. Moesz dostosowa rodowisko do wasnych potrzeb wczajc w to okna, panele czy paski narzdzi i zapisa te ustawienia jako preferowany ukad obszaru roboczego ( Desktop Layout). Ustal opcje rodowiskowe w oknie Preferences ( DXP» Preferences), lub zaaduj i zapisz ulubione ustawienia. Kluczowe elementy rodowiska przegldarki. Przegldanie dokumentów schematu Dokumenty schematu s otwierane w edytorze schematu, który pozwala ci sprawdza i wydrukowa arkusze schematu. Narzdzia i uytki wymagane, by przeprowadzi sprawdzenie narusze elektrycznych i rysunkowych, wygenerowa raporty s dostpne w edytorze. Gówn funkcj edytora schematu jest tworzenie pocze. Oprogramowanie rozpoznaje fizyczne poczenia pomidzy obiektami na arkuszu oraz logiczne poczenia pomidzy rónymi arkuszami w projekcie wieloarkuszowym. Po kompilacji, model pocze projektu jest podstaw nawigacji przy uyciu panelu Navigator. Gdy edytor schematu jest aktywny (np. gdy dokument schematu jest otwarty i aktywny) gówne okno programu bdzie zawiera:

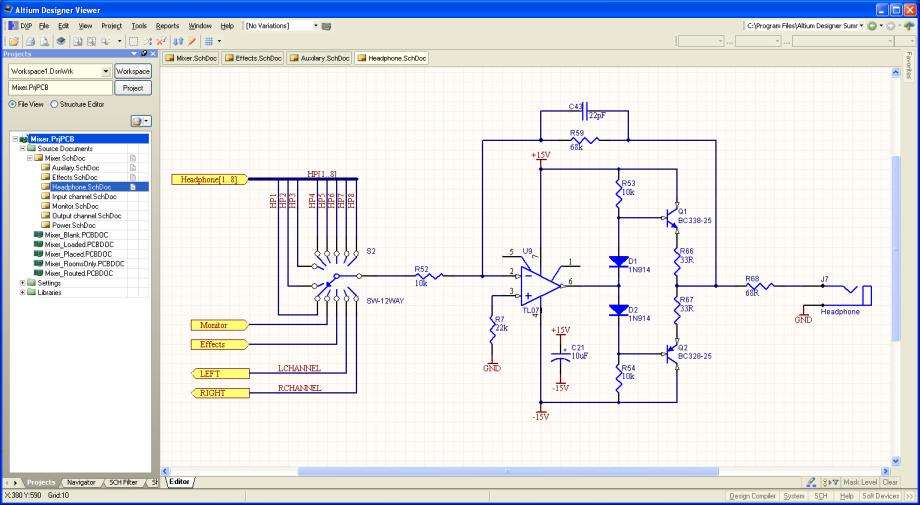

6 Gówne okno projektu, w którym przeglda si dokument. Menu i paski narzdzi. Panele globalne i zwizane z danym edytorem. Kady dokument schematu bdzie otwierany jako osobna zakadka w gównym oknie projektu. Przykad dokumentu schematu otwartego w przegldarce. Przegldanie dokumentów PCB Dokumenty PCB s otwierane w edytorze PCB. Narzdzia i uytki wymagane, by przeglda projekt PCB, wygenerowa raporty czy rysunki montaowe, s dostpne w edytorze.. Gdy edytor PCB jest aktywny (np. gdy dokument PCB jest otwarty i aktywny) gówne okno programu bdzie zawiera: Gówne okno projektu, w którym przeglda si dokument w widoku 2D lub 3D. Menu i paski narzdzi. Panele globalne i zwizane z danym edytorem. Kady dokument PCB bdzie otwierany jako osobna zakadka w gównym oknie projektu.

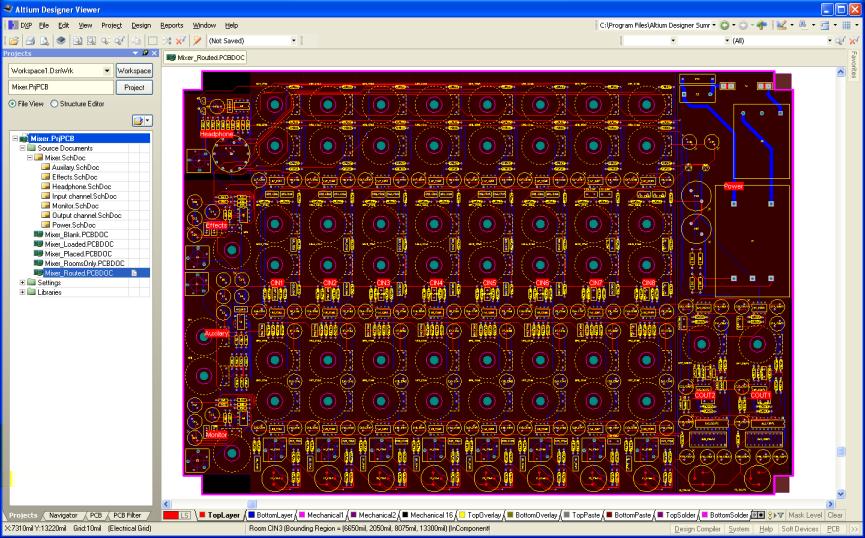

7 Przykad dokumentu PCB otwartego w przegldarce. Wyszukiwanie danych dostawców Przegldarka posiada ograniczony dostp do funkcjonalnoci bezporednich linków do dostawców poprzez bezporednie poczenie internetowe masz moliwo przeszukiwania baz danych obsugiwanych dostawców i przegldania wyników wyszukiwania. Nie masz moliwoci tworzenia linków do dostawcy czy importowania jakichkolwiek danych. Uycie bezporednich linków do dostawców nie wymaga zalogowania do konta Altium. Jednake, wywietlanie informacji cenowych w alternatywnych walutach, kursy wymiany walut s odwieane codziennie pod warunkiem zalogowania do konta Altium. Obsugiwani dostawcy: Digi-Key Farnell Newark By mie dostp do wybranych dostawców, zaznacz odpowiednie pola wyboru na stronie System Suppliers okna Pr eferences ( DXP» Preferences).

8 Ustawienia dostawców. Dostp do wyszukiwania jest moliwy poprzez panel Supplier Search, otwieranego z poziomu przycisku System, znajdujcego si w prawym, dolnym rogu programu. Dostp do panelu Supplier Search. Wprowad nazw komponentu, który pragniesz znale i kliknij przycisk Search. Górny rejon panelu wyniki wyszukiwania zostanie zapeniony pozycjami speniajcymi kryteria wyszukiwania. Przeszukiwane s bazy wycznie wczonych dostawców. Uywanie edytora OutputJob

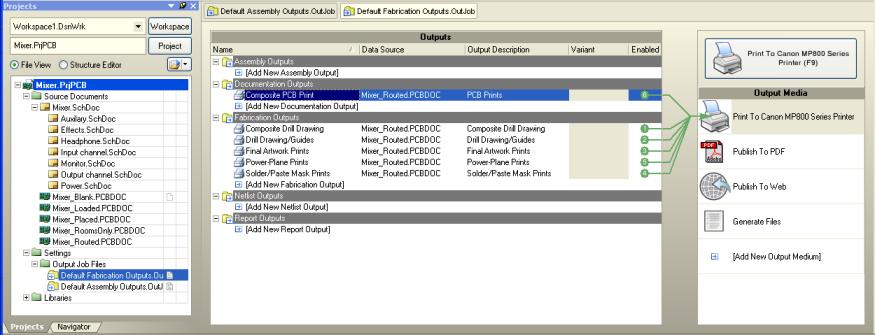

9 Przegldarka umoliwia otwieranie, przegldanie i generowanie danych wyjciowych z poziomu pliku Output Job. Przykadowy plik Output Job. Plik Output Job jest podzielony na kategorie odpowiadajce funkcj wyjciow. Wewntrz kadej kategorii istniej róne zdefiniowane generatory odpowiedzialne za tworzenie odpowiednich danych wyjciowych. Przegldarka obsuguje generacj nastpujcych danych wyjciowych: Assembly Outputs Assembly Drawings Documentation Outputs Composite Drawing, PCB Prints, PCB 3D Prints, Schematic Prints Fabrication Outputs Composite Drill Drawing, Drill Drawing/Guides, Final Artwork Prints, Power-Plane Prints, Solder/Paste Mask Prints Report Outputs Bill of Materials, Component Cross Reference, Report Project Hierarchy, Report Single Pin Nets, Simple BOM. Moesz generowa dane wyjciowe przy uyciu generatorów, które zostay zdefiniowane w pliku. Nie moesz tworzy nowych plików Output Job oraz nie moesz dodawa nowych generatorów do otwartego pliku. W zalenoci od generatora, powizane dane wyjciowe mog by generowane w rónych formatach okrelanych jako Out put Media. Obsugiwane s formaty: Prints Publish To PDF Publish To Web Generate Files (wycznie dla raportów). By wygenerowa dane, wybierz medium wyjciowe w prawej czci okna, zaznacz wybrane generatory i kliknij przycisk powyej panelu Output Media (skrót: F9). Dostp do instrumentu uytkownika w projekcie FPGA Chocia przegldarka pozwala na dostp do widoku Devices ( View» Devices View), jedyn funkcjonalnoci, jaka jest dostpna w zakresie pyt NanoBoard, urzdze sprztowych i wirtualnych jest obsuga instrumentu uytkownika (ang.). Typ

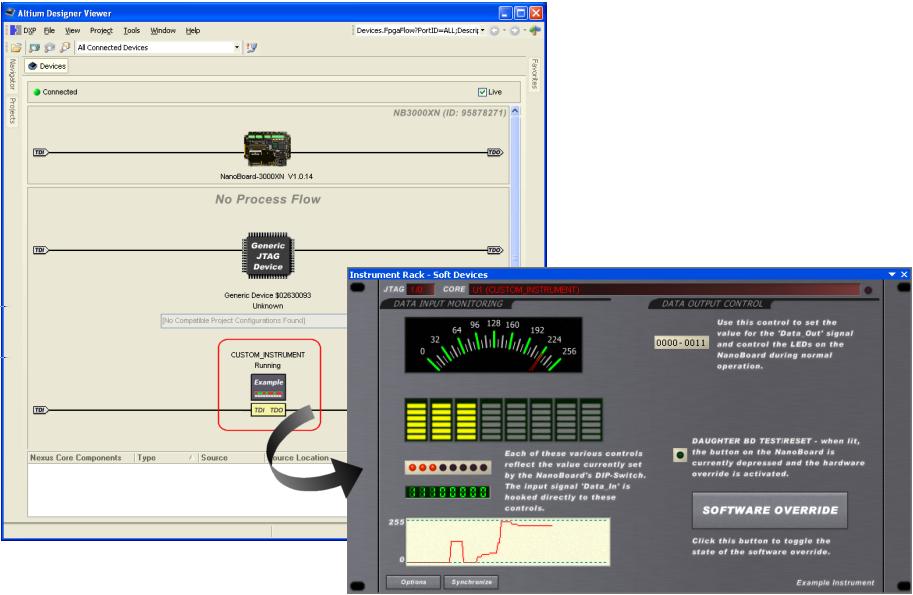

10 podczonej pyty NanoBoard pojawi si w acuchu NanoBoard, lecz wszystkie inne ukady i komponenty zostan wywietlone jako Generic. Dostpny jest wycznie panel zwizany z instrumentem uytkownika (przez dwukrotne klikniecie ikony instrumentu w acuchu Soft Devices w widoku Devices. Prosz zwróci uwag, e dostp i uywanie instrumentu uytkownika z poziomu przegldarki jest moliwe wycznie, gdy instrument ten musi zosta skonfigurowany (w Altium Designer, podczas fazy projektowej) tak, by opcja Configuration Retrieval bya ustalona na From FPGA. Dziki temu, informacja o konfiguracji instrumentu jest wczytywana z projektem do ukadu fizycznego (i przechowywana w pamici Block RAM). Jest ona pobierana stamtd bez koniecznoci otwierania projektu FPGA. Dostp do panelu instrumentu uytkownika. Dla inyniera aplikacyjnego lub inyniera serwisu pracujcego w terenie, dostp do interfejsu instrumentu uytkownika musi by szybki, prosty i nie limitowany koniecznoci uycia komputera z zainstalowanym Altium Designer (Altium Designer Viewer). Do tego celu stworzona zostaa dedykowana aplikacja Altium Instrument Dashboard. Altium Instrument Dashboard jest darmowym programem, który mona pobra i zainstalowa na dowolnym komputerze PC. W terenie, notebook z zainstalowanym Altium Instrument Dashboard jest wszystkim, czego potrzeba, by mie dostp do kontrolek instrumentów wirtualnych.
