LINOWIEC. Lech Romański Starogard Gdański ZATWIERDZAM. (Prezes Urzędu Lotnictwa Cywilnego) INSTRUKCJA OPERACYJNA LĄDOWISKA

Transkrypt

1 Lech Romański Starogard Gdański ZATWIERDZAM (Prezes Urzędu Lotnictwa Cywilnego) INSTRUKCJA OPERACYJNA LĄDOWISKA LINOWIEC Starogard Gdański,

2 KARTA UZGODNIEŃ INSTRUKCJI OPERACYJNEJ LĄDOWISKA LINOWIEC '1-- UZ-ga-d-n-ia-j~-C-y--~ o-p-i-n-ia ~-D-a-t-a-/--~---u-W-a-g-i I ~. Podpis t j Polska Agencja Zeuluzi '-' b t' Powietrznej

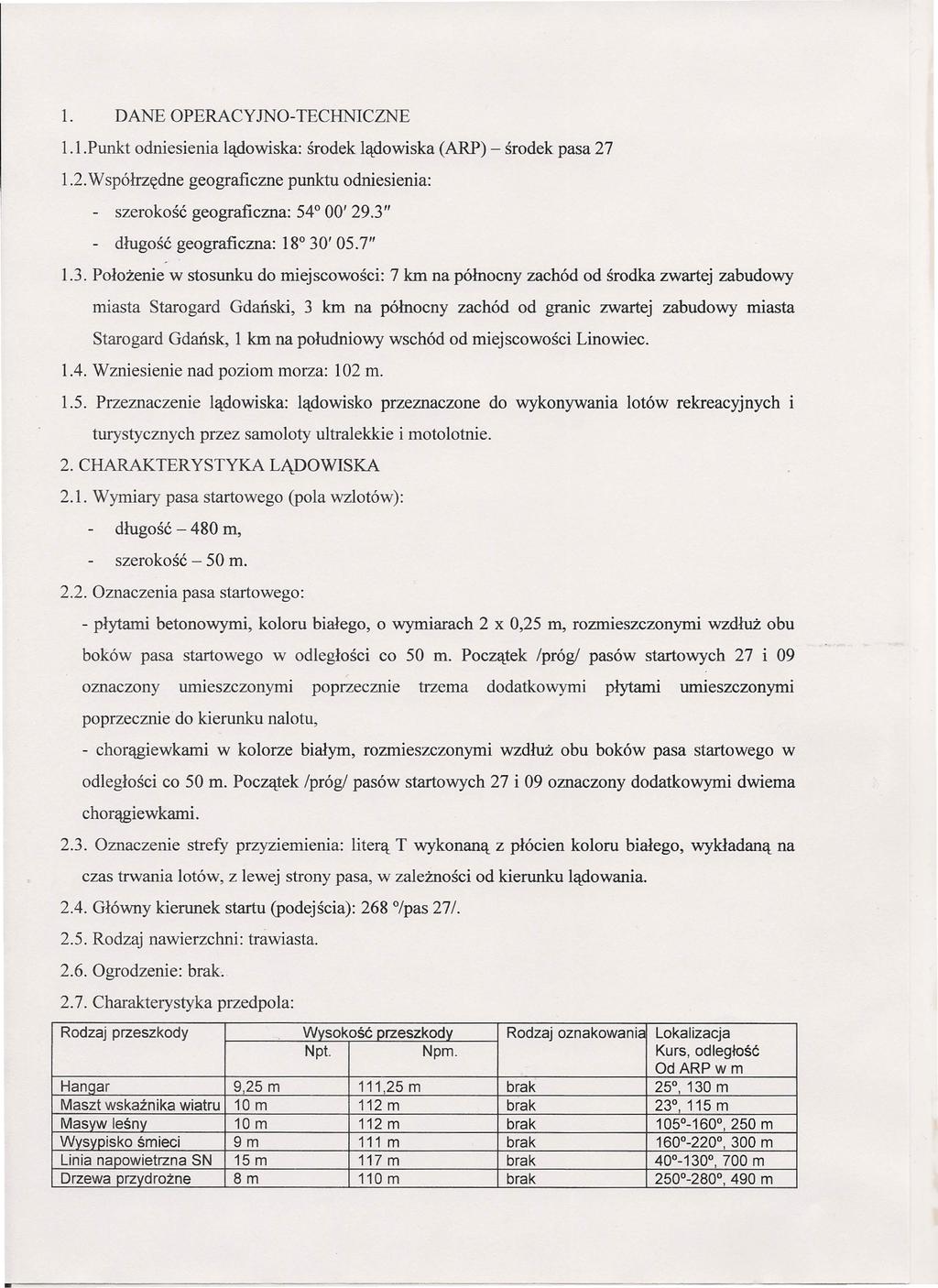

3 1. DANE OPERACYJNO-TECHNICZNE 1.1.Punkt odniesienia lądowiska: środek lądowiska (ARP) - środek pasa Współrzędne geograficzne punktu odniesienia: - szerokość geograficzna: 54 00' 29.3" - długość geograficzna: 18 30' 05.7" 1.3. Położenie w stosunku do miejscowości: 7 km na północny zachód od środka zwartej zabudowy miasta Starogard Gdański, 3 km na północny zachód od granic zwartej zabudowy miasta Starogard Gdańsk, 1 km na południowy wschód od miejscowości 1.4. Wzniesienie nad poziom morza: 102 m. Linowiec Przeznaczenie lądowiska: lądowisko przeznaczone do wykonywania lotów rekreacyjnych i turystycznych przez samoloty ultralekkie i motolotnie. 2. CHARAKTERYSTYKA LĄDOWISKA 2.1. Wymiary pasa startowego (pola wzlotów): długość m, szerokość - 50 m Oznaczenia pasa startowego: - płytami betonowymi, koloru białego, o wymiarach 2 x 0,25 m, rozmieszczonymi wzdłuż obu boków pasa startowego w odległości co 50 m. Początek /próg! pasów startowych 27 i 09 oznaczony umieszczonymi poprzecznie trzema dodatkowymi płytami umieszczonymi poprzecznie do kierunku nalotu, - chorągiewkami w kolorze białym, rozmieszczonymi wzdłuż obu boków pasa startowego w odległości co 50 m. Początek /próg/ pasów startowych 27 i 09 oznaczony dodatkowymi chorągiewkarni. dwiema 2.3. Oznaczenie strefy przyziemienia: literą T wykonaną z płócien koloru białego, wykładaną na czas trwania lotów, z lewej strony pasa, w zależności od kierunku lądowania Główny kierunek startu (podejścia): 268 o/pas 27/ Rodzaj nawierzchni: trawiasta Ogrodzenie: brak Charakterystyka przedpola: Rodzaj przeszkody VVvSokośćDrzeszkody Rodz~oznakowania Lokalizacja Npt. Npm. Kurs, odległość Od ARPw m Hańcar 9,25 m 111,25 m brak 25, 130m Maszt wskaźnika wiatru 10 m 112 m brak 23,115 m Masvw leśnv 10 m 112 m brak ,250 m VVysypisko śmieci 9m 111 m brak , 300 m Linia napowietrzna SN 15 m 117 m brak ,700 m Drzewa przydrożne 8m 110 m brak , 490 m

4 2.8. Procedury wykonywania lotów: a) loty VFR w dzień, w warunkach nie gorszych niż: - podstawa chmur: 150 m, widzialność: 1500 m, - prędkość wiatru: określona w instrukcji użytkowania statków powietrznych. b) wysokość lotu: nie niżej niż 200 m. c) kierunek kręgów: lewy. d) przebieg planowanych tras - brak. 3. SYTUACJA SZCZEGÓLNA 3.1. Pola awaryjnych lądowań: rozmieszczone na przedłużeniu pasów 27 i 09 oraz po północnej stronie ladowiska. Nieznacznie pofalowane, rozległe pola uprawne, w zależności od pory roku i rodzaju upraw w różnym stopniu przydatne do awaryjnego lądowania Zasady wznowienia orientacji: w przypadku utraty orientacji geograficznej wykonywać lot z KM = 90 do rzeki Wisła. Po osiągnięciu rzeki Wisła wykonać zakręt w lewo, wznowić orientację w oparciu o charakterystyczne obiekty terenowe, kolejno: Kwidzyn, Gniew, Pelplin, Tczew, most w Kieżmarku, Wisłoujście, następnie lądować na lądowisku Linowiec lub pierwszym napotkanym lądowisku /lotnisku/ Lądowiska (lotniska) zapasowe: Borsk, Pruszcz Gdański, Malbork dla wszystkich statków powietrznych oraz Koślinka, Rywałd - tylko motolotniowe Ograniczenia lokalne: lądowisko położone jest w TMA Gdańsk A /poziom minimalny 550 m, oraz w strefie TRA-20A i bezpośrednim sąsiedztwie TRA-20B,C i D. Po południowo zachodniej stronie lądowiska, w odległości 10 km, przebiega stała trasa MRT WSKAŹNIK KIERUNKU WIATRU: w odległości 115 m od ARP, na stałym maszcie wysokości 10m, z odciągami. 5. POMOCE RADIOKOMUNIKACYJNE Częstotliwość radiostacji korespondencyjnej: radiostacja bazowa ICOM A-110E, f = 123, 450 MHz, "Linowiec Radio". 6. POMOCE RADIONAWIGACYJNE - brak 7. POMOC MEDYCZNA - Starogard Gdański, tel. 112, 999, /58/

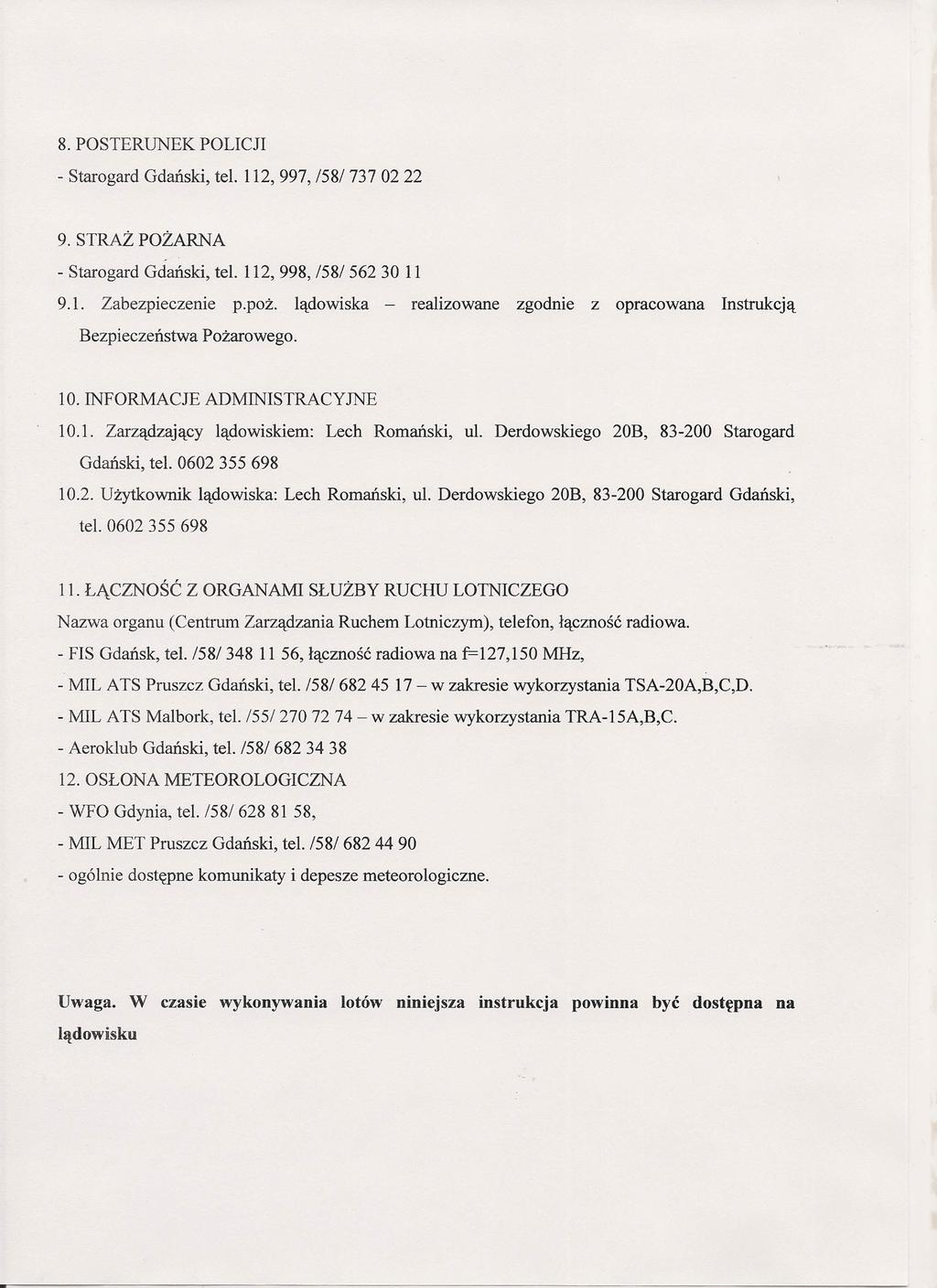

5 8. POSTERUNEK POLICJI - Starogard Gdański, tel. 112,997, /58/ STRAŻ POŻARNA - Starogard Gdański, tel. 112,998, /58/ Zabezpieczenie p.poż. lądowiska - realizowane zgodnie z opracowana Instrukcją Bezpieczeństwa Pożarowego. 10. INFORMACJE ADMINISTRACYJNE Zarządzający lądowiskiem: Lech Romański, ul. Derdowskiego 20B, Starogard Gdański, tel Użytkownik lądowiska: Lech Romański, ul. Derdowskiego 20B, Starogard Gdański, tel ŁĄCZNOŚĆ Z ORGANAMI SŁUŻBY RUCHU LOTNICZEGO Nazwa organu (Centrum Zarządzania Ruchem Lotniczym), telefon, łączność radiowa. - FIS Gdańsk, tel. /58/ , łączność radiowa na f=127,150 MHz, - MIL ATS Pruszcz Gdański, tel. /58/ w zakresie wykorzystania TSA-20A,B,C,D. - MIL ATS Malbork, tel. /55/ w zakresie wykorzystania TRA-15A,B,C. - Aeroklub Gdański, tel. /58/ OSŁONA METEOROLOGICZNA - WFO Gdynia, tel. /58/ , - MIL MET Pruszcz Gdański, tel. /58/ ogólnie dostępne komunikaty i depesze meteorologiczne. Uwaga. W czasie wykonywania lotów niniejsza instrukcja powinna być dostępna na lądowisku

6 Załączniki: 1. Szkic lądowiska w skali 1:5000 wraz z opisem (dla lądowiska śmigłowcowych 1:2000). 2. Mapa rejonu lądowiska w skali 1: Zgoda zarządzającego terenem i zezwolenie władzy lokalnej na lotnicze użytkowanie terenu Zarządzaj ący ~(
