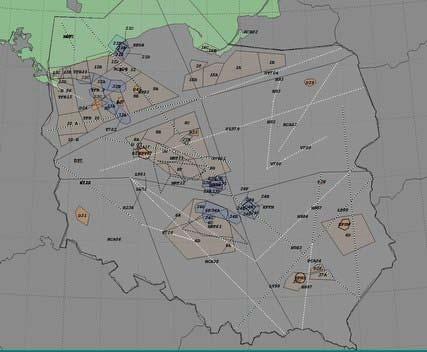

1 PRZESTRZEŃ POWIETRZNA FIR EPWW r. 1

2 FIR Flight Information Region Rejon Informacji Powietrznej Przestrzeń powietrzna o określonych wymiarach w której zapewniona jest służba informacji powietrznej i służba alarmowa r. 2

3 Służba informacji powietrznej Służba ustanowiona w celu udzielania wskazówek i informacji użytecznych dla bezpiecznego i sprawnego wykonywania lotów. Służba alarmowa Służba ustanowiona w celu zawiadamiania właściwych organizacji o statkach powietrznych potrzebujących pomocy w zakresie poszukiwania i ratownictwa oraz w celu współdziałania z tymi organizacjami w razie potrzeby r. 3

4 FIR W określonych przestrzeniach mogą występować: FIR i UIR Upper FIR. Wówczas górna granica FIR będzie dolną granicą UIR r. 4

5 FIR POLSKI REJON INFORMACJI POWIETRZNEJ REJON INFORMACJI POWIETRZNEJ WARSZAWA FIR WARSZAWA FIR EPWW r. 5

6 Polska przestrzeń powietrzna Przestrzeń powietrzna nad obszarem lądowym, wodami terytorialnymi i morzem terytorialnym Rzeczpospolitej Polskiej. Uwaga: Morze terytorialne RP to pas wody o szerokości 12 mil od linii brzegowej r. 6

7 FIR EPWW Składa się z polskiej przestrzeni powietrznej oraz określonej przestrzeni nad wodami otwartymi Morza Bałtyckiego, w których polskie władze lotnicze (cywilne i wojskowe) zapewniają służbę informacji powietrznej i służbę alarmową r. 7

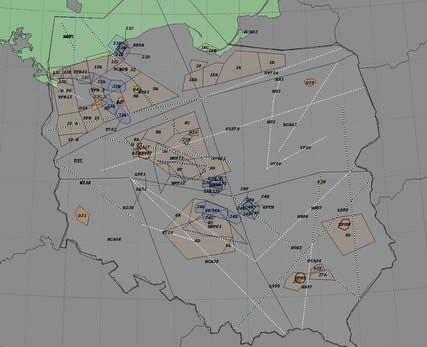

8 r. 8

9 FIR EPWW Granice pionowe: GND UNL Granice poziome: granice lądowe RP oraz linie łączące punkty określone koordynatami geograficznymi r. 9

10 mapa STREFY R STREFA OGRANICZONA RESTRICTED Przestrzeń powietrzna o określonych wymiarach nad obszarem lądowym, wodami wewnętrznymi i wodami terytorialnymi Polski, w której loty a/c są zakazane lub ograniczone pewnymi warunkami, dla ochrony m.in. ludzi i środowiska naturalnego na ziemi przed działaniem lotnictwa (np.: obszary miast, parki narodowe) r. 10

11 mapa STREFY R Zakazy i ograniczenia to: - zakazy przekraczania prędkości dżwięku i lotów z prędkością naddźwiękową, - zakaz lotów poniżej określonej wysokości nad obszarami miast, obszarami parków i rezerwatów przyrody, - zakaz lotów poniżej określonej wysokości nad wyznaczonymi obiektami naziemnymi i nawodnymi r. 11

12 mapa STREFY P STREFA ZAKAZANA PROHIBITED Przestrzeń powietrzna o określonych wymiarach nad obszarem lądowym, wodami wewnętrznymi i wodami terytorialnymi Polski, w której loty a/c są całkowicie zakazane, dla ochrony ważnych obiektów na ziemi i wodzie przed działaniem lotnictwa. (np.: rafinerie, zakłady chemiczne, strategiczne zakłady przemysłowe, fabryki amunicji itp.) r. 12

13 mapa STREFY P Lot w strefach P: Tylko w wyjątkowych sytuacjach na podstawie zezwolenia właściwego organu zarządzania ruchem lotniczym, udzielonego zgodnie z wytycznymi Prezesa ULC. - w celach ratownictwa lotniczego i sanitarnego, - w przypadkach klęsk żywiołowych, katastrof, pożarów, zagrożeń ekologicznych, r. 13

14 mapa STREFY D STREFA NIEBEZPIECZNA DANGER Przestrzeń powietrzna o określonych wymiarach, w której mogą odbywać się, w opublikowanych okresach czasu działania nebezpieczne dla lotów a/c. dla ochrony a/c przed działaniami wykonywanymi na ziemi (np.: poligony artyleryjskie, rakietowe itp.) r. 14

15 STREFY P, R, D - oznaczenia Np.: EPP1, EPR1, EPR21, EPD21, EPD36 itp. 1. EP - znaki przynależności terytorialnej 2. litera określająca rodzaj strefy: P dla stref zabronionych R dla stref ograniczonych D dla stref niebezpiecznych 3. numer strefy r. 15

16 mapa TSA TEMPORARY SEGREGATED AREA STREFA CZASOWO WYDZIELONA Przestrzeń powietrzna o określonych wymiarach w polskiej przestrzeni powietrznej, którą wydzielono do wyłącznego korzystania przez określonego użytkownika w określonym czasie. TSA nie kolidujące i kolidujące z siecią stałych dróg lotniczych (AWYs-Airways) r. 16

17 mapa TFR TEMPORARY FEEDING ROUTES TO TSA KORYTARZE DOLOTOWE DO TSA Przestrzeń powietrzna o określonych wymiarach w polskiej przestrzeni powietrznej, umożliwiająca dolot/przelot do/między TSA, gdy nie jest możliwe zapewnienie służb ATS podczas dolotu/przelotu do/między TSA r. 17

18 STREFY TSA, TFR - oznaczenia Np.: EP TSA O4A, EP TSA 09B, EP TFR 01, itp. 1. EP - znaki przynależności terytorialnej 2. litery określające rodzaje stref: TSA, TFR 3. dwucyfrowy numer strefy 4. litera A, B, C itp.. dla segmentów r. 18

19 Loty w TSA i TFR Mogą wykonywać tylko a/c użytkownika, który wcześniej zamówił wybrane TSA/TFR, Wlot do aktywnej TSA/TFR innych a/c, możliwy tylko po uzyskaniu zezwolenia i warunków od właściwego kontrolera Informacje o aktywności TSA/TFR publikowane w AUP oraz przekazywane przez organy ATS r. 19

20 mapa EA EXERCISE AREA DORAŹNIE WYDZIELONY REJON LOTÓW (ĆWICZEŃ) Wyznaczane jednorazowo, doraźnie, dla potrzeb konkretnego, krótkotrwałego wydarzenia lotniczego: ćwiczenia wojskowe, zawody lotnicze. Istnienie i aktywność EA wyłącznie w czasie trwania danego wydarzenia lotniczego. Informacje o aktywności EA publikowane w AUP r. 20

21 mapa Inne przestrzenie w FIR EPWW CBA Cross Border Area Rejon lotów po obu stronach granicy na miarę TSA TRA Temporary Reserved Area Strefa czasowo rezerwowana ADIZ Air Defence Identification Zone Strefa identyfikacji obrony powietrznej, wzdłuż granicy państwowej RP, oznaczona na mapie r. 21

22 mapa FIR EPWW STAŁE ELEMENTY FIR EPWW R, P, ADIZ ELASTYCZNE ELEMENTY FIR EPWW D, TSA, TFR, TRA, EA, CBA Są aktywowane na bieżąco, gdy ktoś chce w nich latać. Nie są aktywowane, gdy nikt nie chce w nich latać. Informacje o aktywności publikowane w AUP. Airspace Use Plan - Plan Wykorzystania Przestrzeni r. 22

23 Przestrzeń powietrzna kontrolowana To przestrzeń o określonych wymiarach, w której służba kontroli ruchu lotniczego jest zapewniona dla lotów IFR i lotów VFR zgodnie z klasyfikacją przestrzeni powietrznej ICAO. Obejmuje przestrzenie klasy A, B, C, D, E r. 23

24 Przestrzeń niesklasyfikowana Przestrzeń kontrolowana Zapewniana służba ATC FL 460 FL 285 TMA Przestrzeń niekontrolowana Zapewniana służba FIS CTR CTR FL r. 24

25 Przestrzeń powietrzna kontrolowana FIR EPWW Dzieli się na dolną i górną: Dolna przestrzeń: 0 m do FL285 włącznie Górna przestrzeń: FL 285 do FL460 włącznie Łącznie: 0 m FL460. -cała przestrzeń powietrzna FIR Warszawa FL 95 - FL TMA, CTR poniżej FL 95 Obejmuje przestrzeń klasy C r. 25

26 FL 460 PRZESTRZEŃ KONTROLOWANA KLASA C PRZESTRZEŃ NIESKLASYFIKOWANA IFR i VFR 1. Plan lotu (FPL) 2. Dwustronna łączność 3. Transponder FL 095 PRZESTRZEŃ NIEKONTROLOWANA KLASA G TMA CTR r. 26

27 Przestrzeń powietrzna kontrolowana FIR EPWW Wyznacza się dla lotów kontrolowanych stałe: - Drogi lotnicze AWY - Strefy kontrolowane lotnisk cywilnych CTR - Rejony kontrolowane lotnisk cywilnych lub węzłów lotnisk cywilnych i wojskowych TMA Przestrzeń poza AWY, TMA, CTR od FL95 w górę r. 27

28 mapa AWY DROGI LOTNICZE AIRWAY AWY jest to obszar kontrolowany lub jego część ustanowiony w postaci korytarza. szerokość -15km - 10NM Stałe stale dostępne Warunkowe CDR dostępne na określonych warunkach r. 28

29 mapa TMA REJONY KONTROLOWANE LOTNISK TERMINAL CONTROL AREA Przestrzeń kontrolowana w pobliżu jednego lub kilku lotnisk (węzła) Granice pionowe: min 200m AGL max FL460 Granice poziome: aby pomieścićtory lotów IFR wykorzystujących możliwości określonych pomocy nawigacyjnych r. 29

30 mapa TMA REJONY KONTROLOWANE LOTNISK Np: EPWA - 560m AMSL FL245 EPGD - 550m AMSL FL195 EPWR - 650m AMSL FL r. 30

31 mapa CTR STREFA KONTROLOWANA LOTNISKA CONTROL ZONE Strefa kontrolowana lotniska obejmuje przestrzeń kontrolowaną od powierzchni ziemi lub wody (AGL) do określonej górnej granicy r. 31

32 mapa CTR STREFA KONTROLOWANA LOTNISKA EPWA - 560m AMSL EPWR - 650m AMSL EPGD - 550m AMSL EPKK - 900m AMSL EPRZ - FL r. 32

33 Przestrzeń niesklasyfikowana FL 460 Przestrzeń kontrolowana FL 285 Przestrzeń niekontrolowana CTR TMA FL 095 CTR r. 33

34 Przestrzeń powietrzna niekontrolowana FIR EPWW Przestrzeń powietrzna nad obszarem lądowym, wodami wewnętrznymi i morzem terytorialnym RP (polska przestrzeń powietrzna), nie obejmująca przestrzeni powietrznej kontrolowanej, od GND do FL95, Klasa G klasyfikacji ICAO r. 34

35 Przestrzeń niekontrolowana nie obejmuje także: - stref R i P - aktywnych stref D - aktywnych TSA, TFR, TRA, EA, - stref ruchu lotniskowego czynnych lotnisk wojskowych (MATZ Miitary Aerodrome Traffic Zone) r. 35

36 mapa ATZ AERODROME TRAFFIC ZONE STREFA RUCHU LOTNISKOWEGO Wyznaczana dla każdego lotniska niekontrolowanego. Obejmuje przestrzeń wokół lotniska wraz ze strefą kręgów nadlotniskowych i strefami przylotniskowymi r. 36

37 mapa MATZ MILITARY AERODROME TRAFFIC ZONE STREFA RUCHU LOTNISKOWEGO CZYNNEGO LOTNISKA WOJSKOWEGO Wyznaczana dla każdego czynnego, wojskowego lotniska niekontrolowanego, r. 37

38 STRUKTURY PRZESTRZENI POWIETRZNEJ STREFA ZAKAZANA P STREFA OGRANICZONA R STREFA NIEBEZPIECZNA D STREFA CZASOWO WYDZIELONA TSA STREFA CZASOWO ZAREZERWOWANA TRA KORYTARZ DOLOTOWE DO STREF CZASOWO WYDZIELONYCH TFR REJON ĆWICZEŃ EA r. 38

39 FL 460 FL 095 D P R TMA CTR ATZ r. 39

40 FL 460 TSA 2 TFR TSA 1 FL 095 EA TFR TSA 3 MATZ r. 40

41 FL 460 FL 095 EA TMA TSA 1 P CTR MATZ TFR TSA r. 41

42 FIR EPWA Przestrzeń kontrolowana: -cała przestrzeń powietrzna FIR Warszawa od FL 95 do FL TMA, CTR poniżej FL 95 Przestrzeń niekontrolowana: -cała przestrzeń powietrzna poniżej FL 95 z wyłączeniem CTR, TMA r. 42

43 AUP AIRSPACE USE PLAN PLAN WYKORZYSTANIA PRZESTRZENI Informacje o aktywności elastycznych elementów przestrzeni powietrznej publikowane są w AUP. AUP dziś AUP jutro r. 43

44 ATS AIRSPACE CLASSIFICATION A B C D E F G Klasyfikacja przestrzeni powietrznej r. 44

45 - A - Zezwala się tylko na loty IFR; wszystkie loty podlegają działaniu służby kontroli ruchu lotniczego i są separowane od siebie nawzajem. - -B -Zezwala się na loty IFR i VFR; wszystkie loty podlegają działaniu służby kontroli ruchu lotniczego i są separowane od siebie nawzajem. - - C - Zezwala się na loty IFR i VFR; wszystkie loty podlegają działaniu służby kontroli ruchu lotniczego i loty IFR są separowane od innych lotów IFR i od lotów VFR. Loty VFR są separowane od lotów IFR i zapewniana jest im informacja o ruchu co do innych lotów VFR. - - D - Zezwala się na loty IFR i VFR; wszystkie loty podlegają działaniu służby kontroli ruchu lotniczego, loty IFR są separowane od innych lotów IFR i zapewniona jest im informacja o ruchu co do lotów VFR. W lotach VFR zapewniana jest informacja o ruchu co do wszystkich innych lotów. - -E -Zezwala się na loty IFR i VFR; loty IFR podlegają działaniu służby kontroli ruchu lotniczego i są separowane od innych lotów IFR. We wszystkich lotach zapewniana jest informacja o ruchu, jeżeli jest to możliwe. - -F -Zezwala się na loty IFR i VFR; wszystkim lotom IFR zapewnia się służbę doradczą ruchu lotniczego, a wszystkim lotom zapewnia się na żądanie służbę informacji powietrznej. - -G -Zezwala się na loty IFR i VFR; na żądanie zapewnia się służbę informacji powietrznej r. 45

46 Klasyfikacja przestrzeni powietrznej FIR EPWW C - Zezwala się na loty IFR i VFR; Wszystkie loty podlegają działaniu służby kontroli ruchu lotniczego. Loty IFR są separowane od innych lotów IFR i od lotów VFR. Loty VFR są separowane od lotów IFR i zapewniana jest im informacja o ruchu co do innych lotów VFR. G - Zezwala się na loty IFR i VFR; Zapewnia się służbę informacji powietrznej r. 46

47 r. 47
