2 Józef Gaspar Hipolit Cegielski ( )

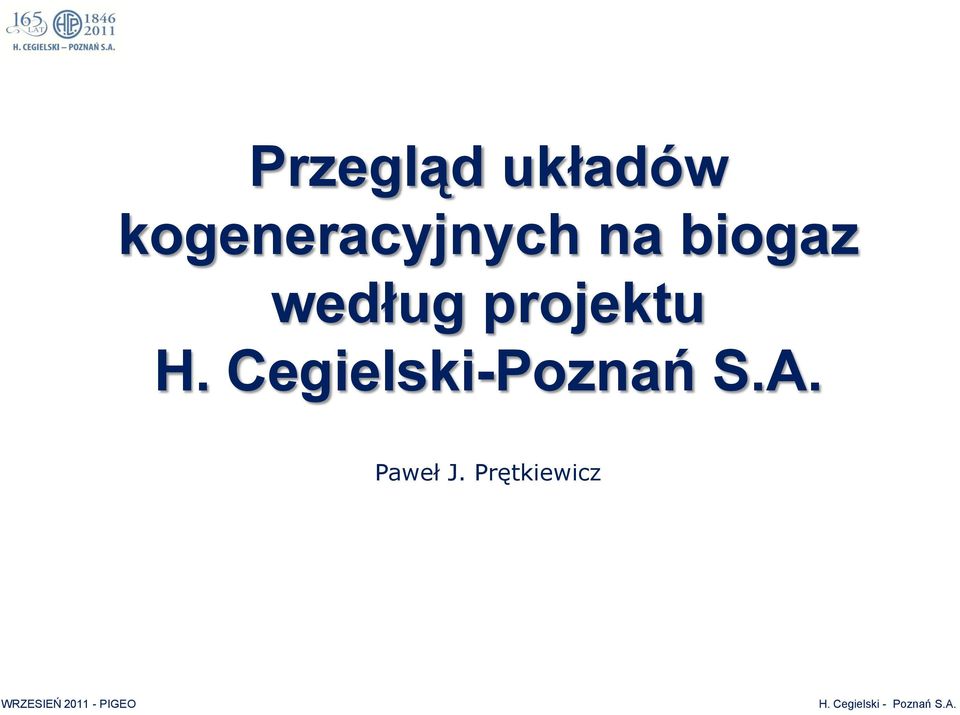

3 Przegląd układów kogeneracyjnych na biogaz według projektu H. Cegielski-Poznań S.A. Paweł J. Prętkiewicz

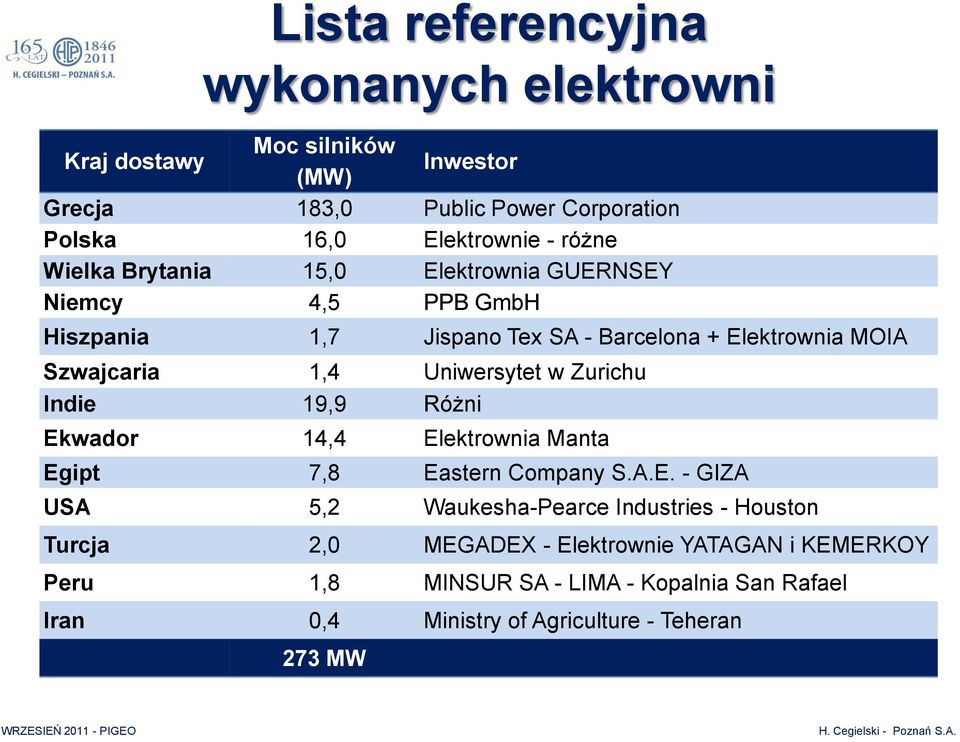

4 Lista referencyjna wykonanych elektrowni Kraj dostawy Moc silników (MW) Inwestor Grecja 183,0 Public Power Corporation Polska 16,0 Elektrownie - różne Wielka Brytania 15,0 Elektrownia GUERNSEY Niemcy 4,5 PPB GmbH Hiszpania 1,7 Jispano Tex SA - Barcelona + Elektrownia MOIA Szwajcaria 1,4 Uniwersytet w Zurichu Indie 19,9 Różni Ekwador 14,4 Elektrownia Manta Egipt 7,8 Eastern Company S.A.E. - GIZA USA 5,2 Waukesha-Pearce Industries - Houston Turcja 2,0 MEGADEX - Elektrownie YATAGAN i KEMERKOY Peru 1,8 MINSUR SA - LIMA - Kopalnia San Rafael Iran 0,4 Ministry of Agriculture - Teheran 273 MW

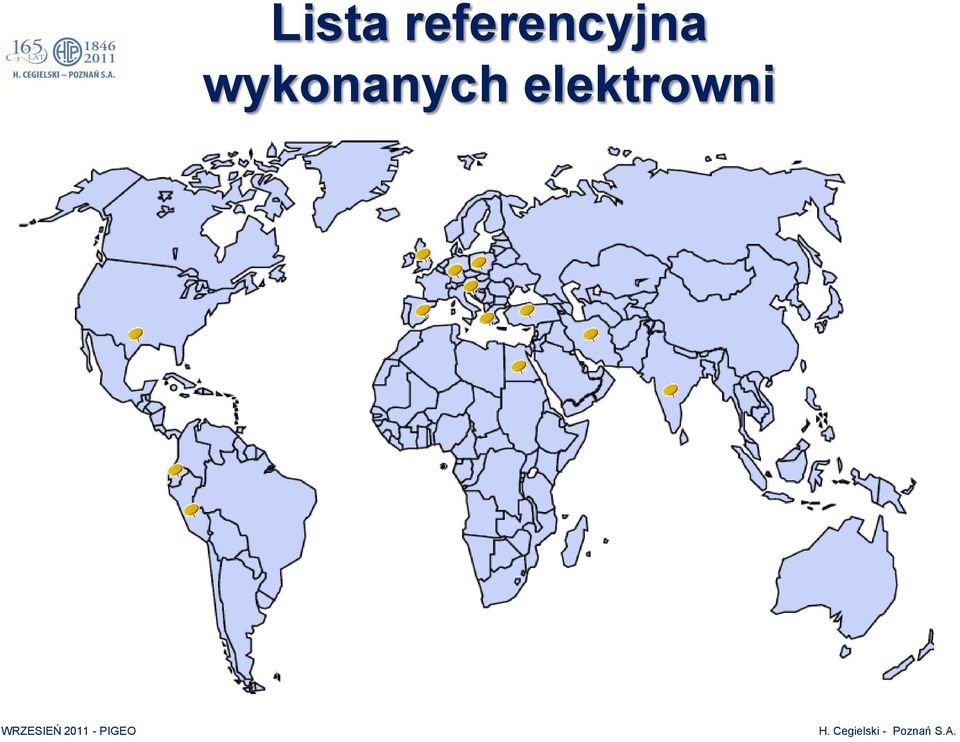

5 Lista referencyjna wykonanych elektrowni

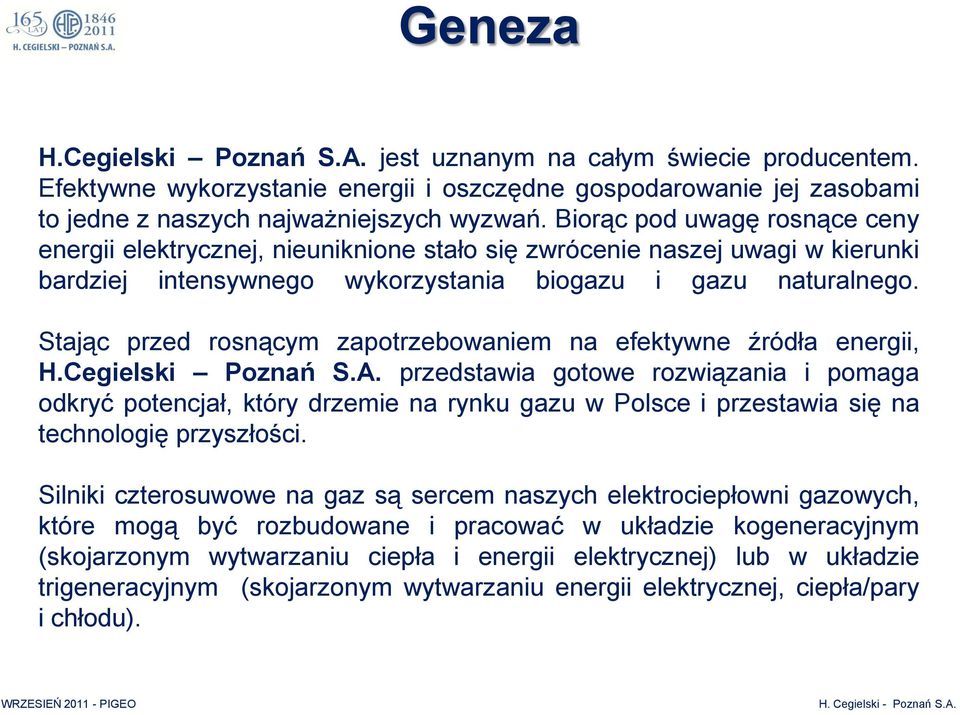

6 Geneza H.Cegielski Poznań S.A. jest uznanym na całym świecie producentem. Efektywne wykorzystanie energii i oszczędne gospodarowanie jej zasobami to jedne z naszych najważniejszych wyzwań. Biorąc pod uwagę rosnące ceny energii elektrycznej, nieuniknione stało się zwrócenie naszej uwagi w kierunki bardziej intensywnego wykorzystania biogazu i gazu naturalnego. Stając przed rosnącym zapotrzebowaniem na efektywne źródła energii, H.Cegielski Poznań S.A. przedstawia gotowe rozwiązania i pomaga odkryć potencjał, który drzemie na rynku gazu w Polsce i przestawia się na technologię przyszłości. Silniki czterosuwowe na gaz są sercem naszych elektrociepłowni gazowych, które mogą być rozbudowane i pracować w układzie kogeneracyjnym (skojarzonym wytwarzaniu ciepła i energii elektrycznej) lub w układzie trigeneracyjnym (skojarzonym wytwarzaniu energii elektrycznej, ciepła/pary i chłodu).

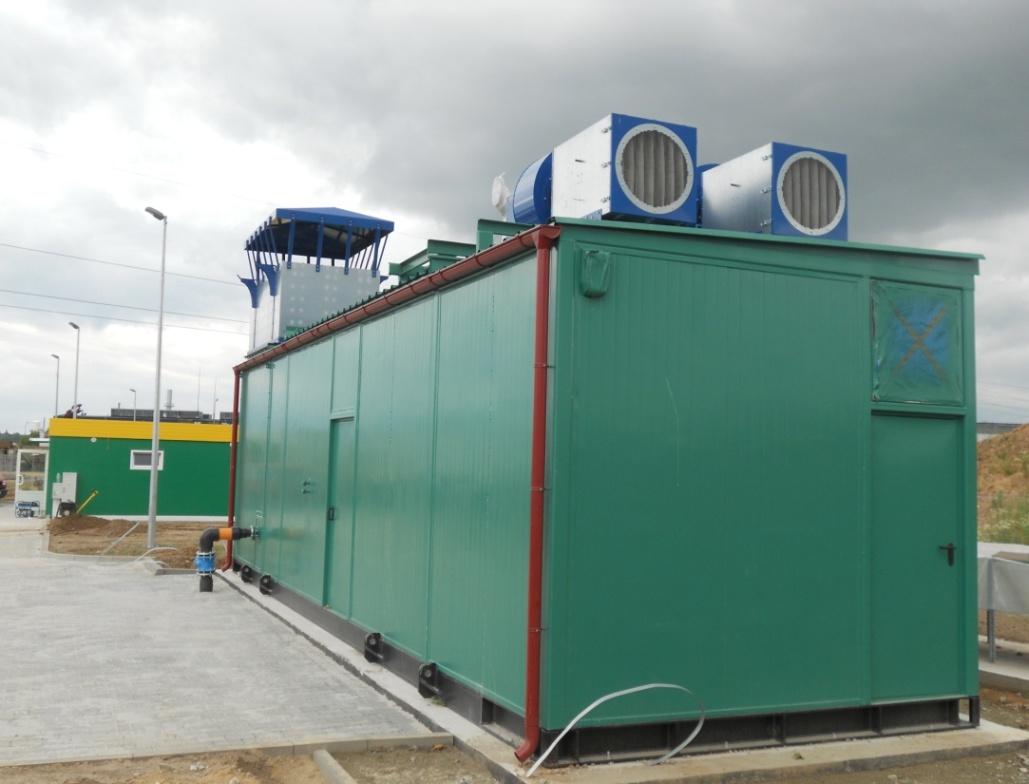

7 Kogeneracja studium przypadku Przykładem układu wysokosprawnej kogeneracji jest zrealizowana przez H.Cegielski Poznań S.A. siłownia przy biogazowni w Świdnicy (Polska). W pierwszej wybudowanej przez H.Cegielski Poznań S.A. siłowni do biogazowni, zastosowano silnik czterosuwowy oraz wyposażono w instalację do nisko i wysoko temperaturowego odzysku ciepła.

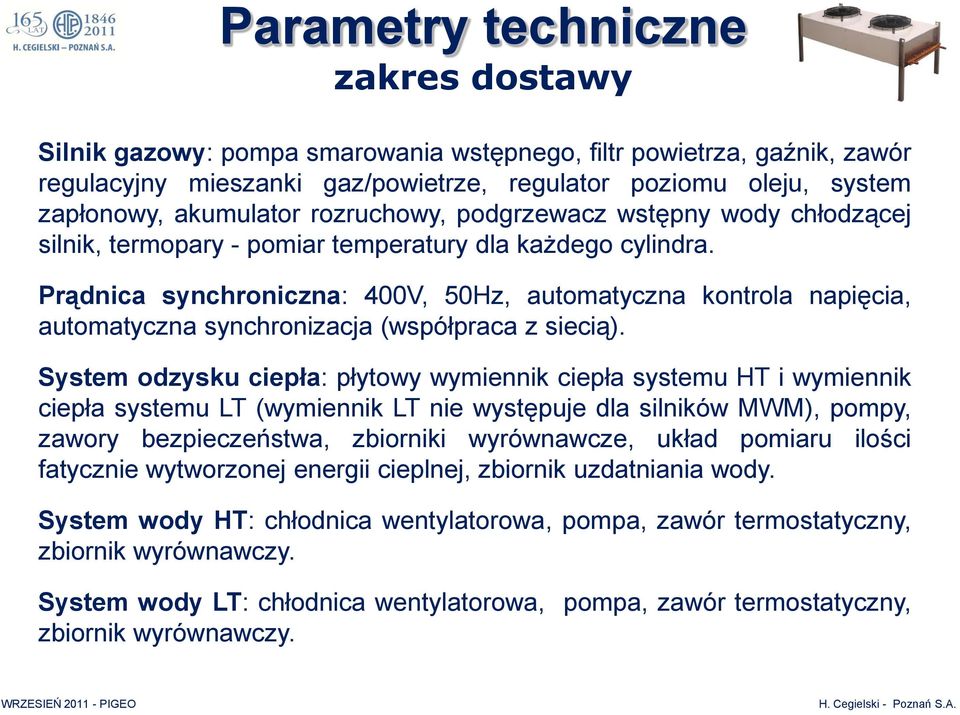

8 Parametry techniczne zakres dostawy Silnik gazowy: pompa smarowania wstępnego, filtr powietrza, gaźnik, zawór regulacyjny mieszanki gaz/powietrze, regulator poziomu oleju, system zapłonowy, akumulator rozruchowy, podgrzewacz wstępny wody chłodzącej silnik, termopary - pomiar temperatury dla każdego cylindra. Prądnica synchroniczna: 400V, 50Hz, automatyczna kontrola napięcia, automatyczna synchronizacja (współpraca z siecią). System odzysku ciepła: płytowy wymiennik ciepła systemu HT i wymiennik ciepła systemu LT (wymiennik LT nie występuje dla silników MWM), pompy, zawory bezpieczeństwa, zbiorniki wyrównawcze, układ pomiaru ilości fatycznie wytworzonej energii cieplnej, zbiornik uzdatniania wody. System wody HT: chłodnica wentylatorowa, pompa, zawór termostatyczny, zbiornik wyrównawczy. System wody LT: chłodnica wentylatorowa, pompa, zawór termostatyczny, zbiornik wyrównawczy.

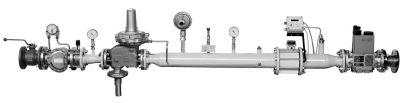

9 Parametry techniczne zakres dostawy Doprowadzenie paliwa gazowego: manometry, czujniki ciśnienia, filtr gazu, zawór elektromagnetyczny, zawór indukcyjny, układ pomiaru zużycia gazu. System wylotu spalin: tłumik, kompensatory, by-pass, komin (wysokość komina wraz z tłumikiem do 5m). Tablica rozdzielcza elektryki: system kontroli i współpracy z siecią (przełączniki, moduły pomiarowe i sterujące), modułowy system kontroli, system wyprowadzenia mocy, moduł zdalnej komunikacji internetowej, układ pomiaru energii elektrycznej. Kontener dźwiękochłonny przeznaczony do zabudowy zewnętrznej, system wentylacji kontenera, oświetlenie, osobne pomieszczenie na szafę rozdzielczą. Wymiary kontenera bez osprzętu na dachu: 11800x3300x3340 mm.

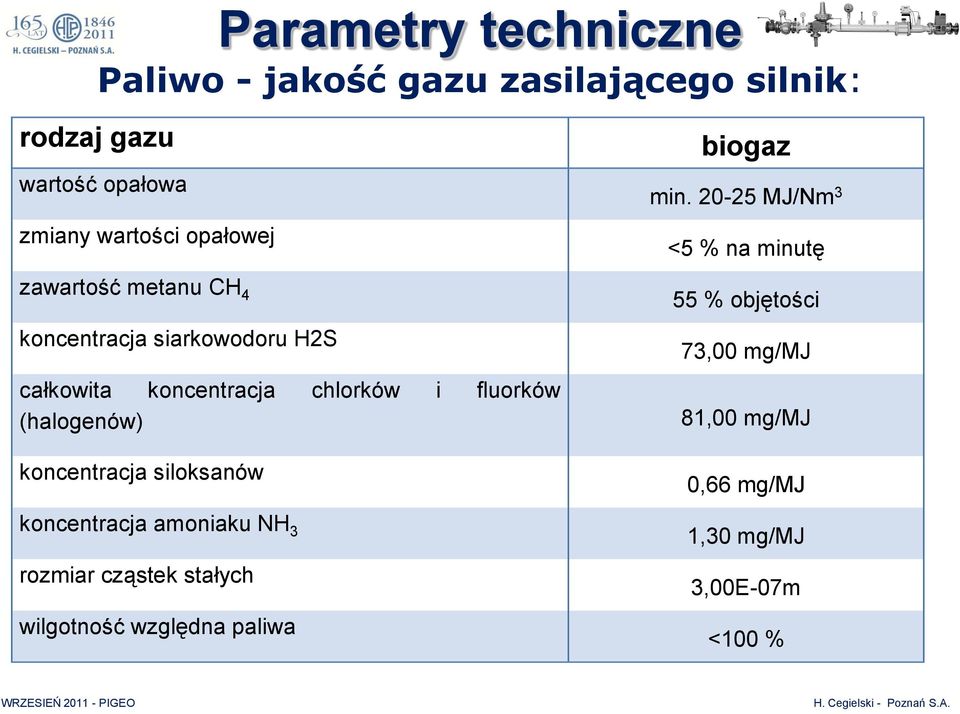

10 Parametry techniczne Paliwo - jakość gazu zasilającego silnik: rodzaj gazu wartość opałowa zmiany wartości opałowej biogaz min MJ/Nm 3 <5 % na minutę zawartość metanu CH 4 koncentracja siarkowodoru H2S całkowita koncentracja chlorków i fluorków (halogenów) koncentracja siloksanów koncentracja amoniaku NH 3 rozmiar cząstek stałych wilgotność względna paliwa 55 % objętości 73,00 mg/mj 81,00 mg/mj 0,66 mg/mj 1,30 mg/mj 3,00E-07m <100 %

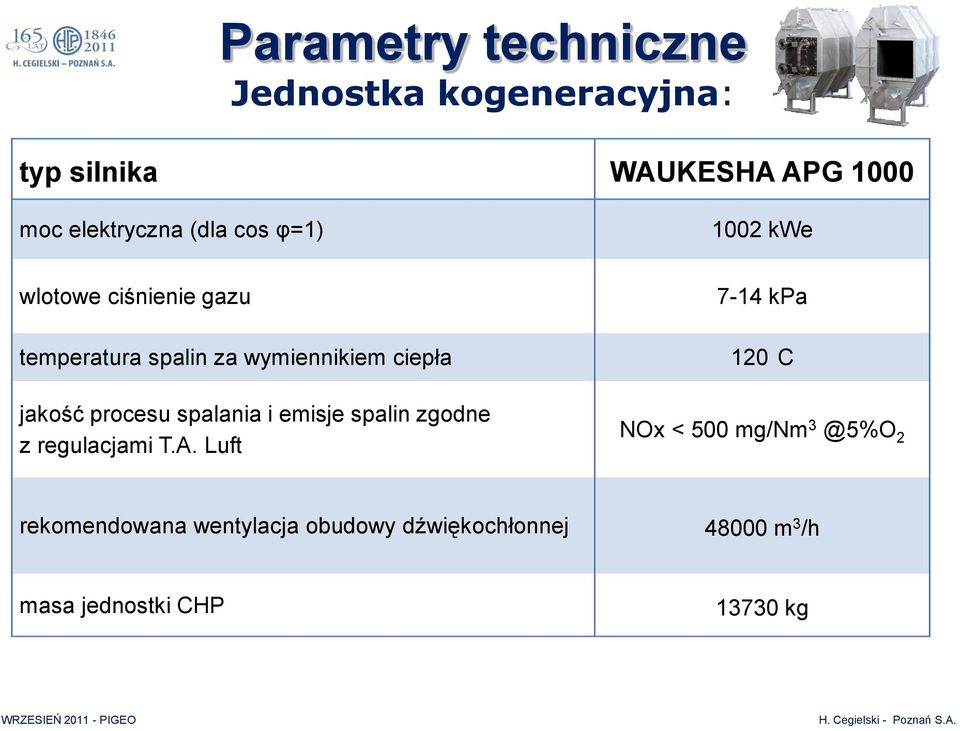

11 Parametry techniczne Jednostka kogeneracyjna: typ silnika WAUKESHA APG 1000 moc elektryczna (dla cos φ=1) 1002 kwe wlotowe ciśnienie gazu temperatura spalin za wymiennikiem ciepła jakość procesu spalania i emisje spalin zgodne z regulacjami T.A. Luft 7-14 kpa 120 C NOx < 500 mg/nm 2 rekomendowana wentylacja obudowy dźwiękochłonnej m 3 /h masa jednostki CHP kg

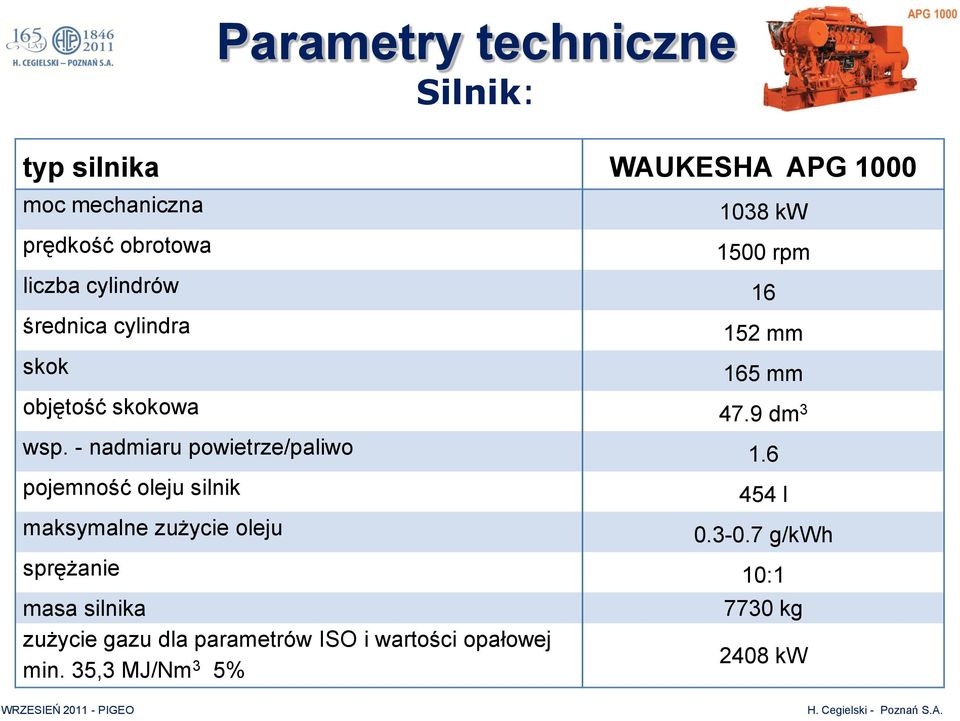

12 Parametry techniczne Silnik: typ silnika WAUKESHA APG 1000 moc mechaniczna prędkość obrotowa 1038 kw 1500 rpm liczba cylindrów 16 średnica cylindra skok 152 mm 165 mm objętość skokowa 47.9 dm 3 wsp. - nadmiaru powietrze/paliwo 1.6 pojemność oleju silnik maksymalne zużycie oleju 454 l g/kwh sprężanie 10:1 masa silnika zużycie gazu dla parametrów ISO i wartości opałowej min. 35,3 MJ/Nm 3 5% 7730 kg 2408 kw

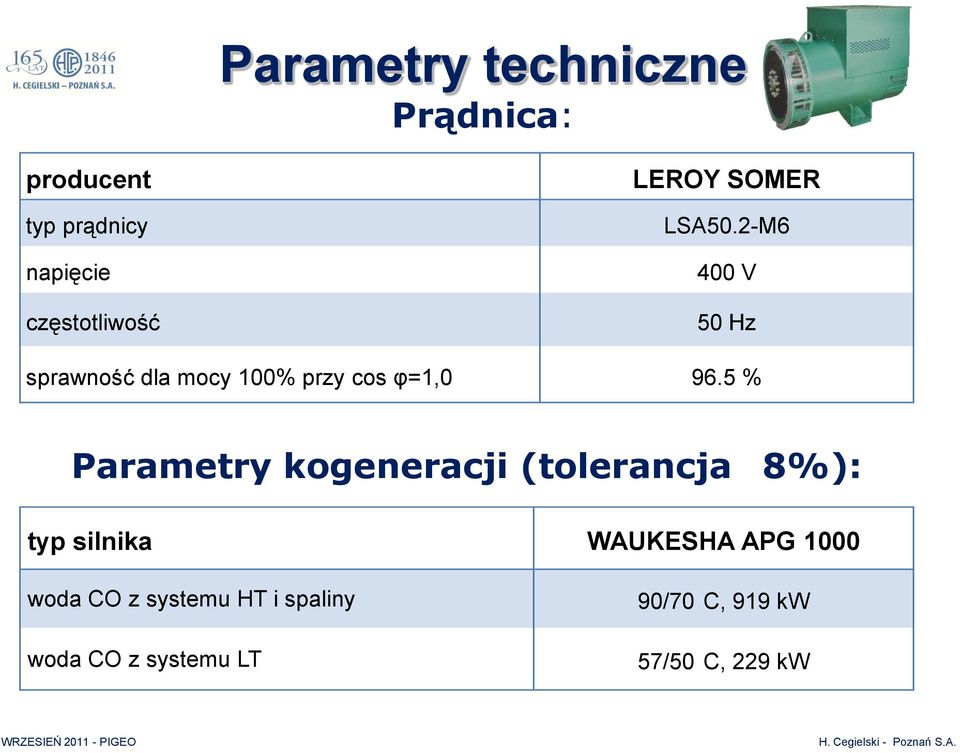

13 Parametry techniczne Prądnica: producent typ prądnicy napięcie częstotliwość LEROY SOMER LSA50.2-M6 400 V 50 Hz sprawność dla mocy 100% przy cos φ=1, % Parametry kogeneracji (tolerancja 8%): typ silnika WAUKESHA APG 1000 woda CO z systemu HT i spaliny woda CO z systemu LT 90/70 C, 919 kw 57/50 C, 229 kw

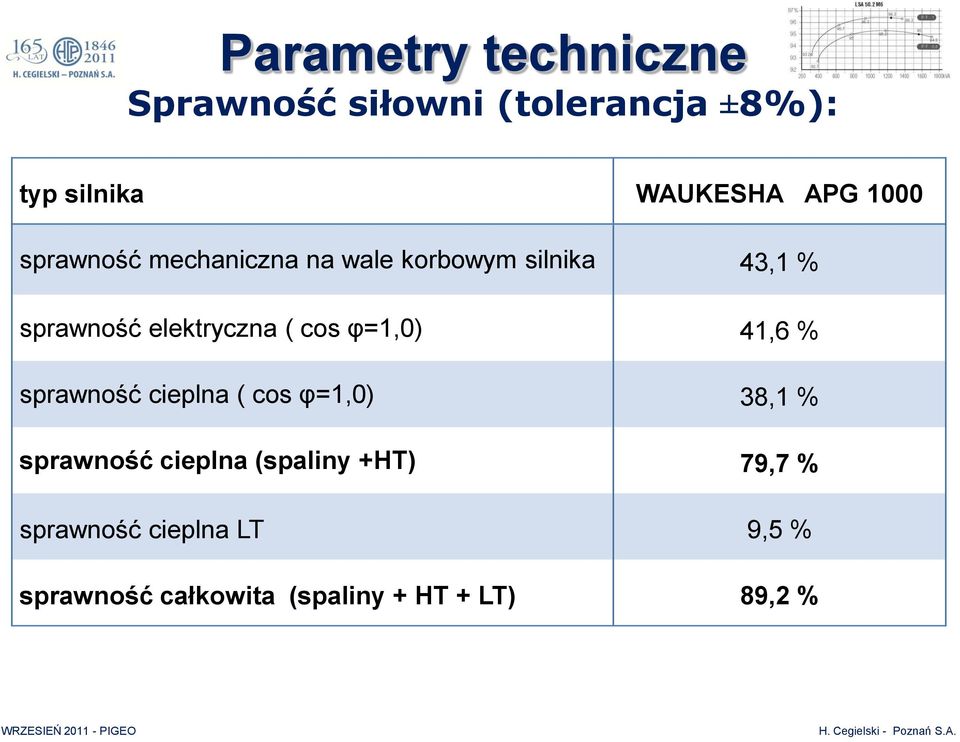

14 Parametry techniczne Sprawność siłowni (tolerancja ±8%): typ silnika WAUKESHA APG 1000 sprawność mechaniczna na wale korbowym silnika 43,1 % sprawność elektryczna ( cos φ=1,0) 41,6 % sprawność cieplna ( cos φ=1,0) 38,1 % sprawność cieplna (spaliny +HT) 79,7 % sprawność cieplna LT 9,5 % sprawność całkowita (spaliny + HT + LT) 89,2 %

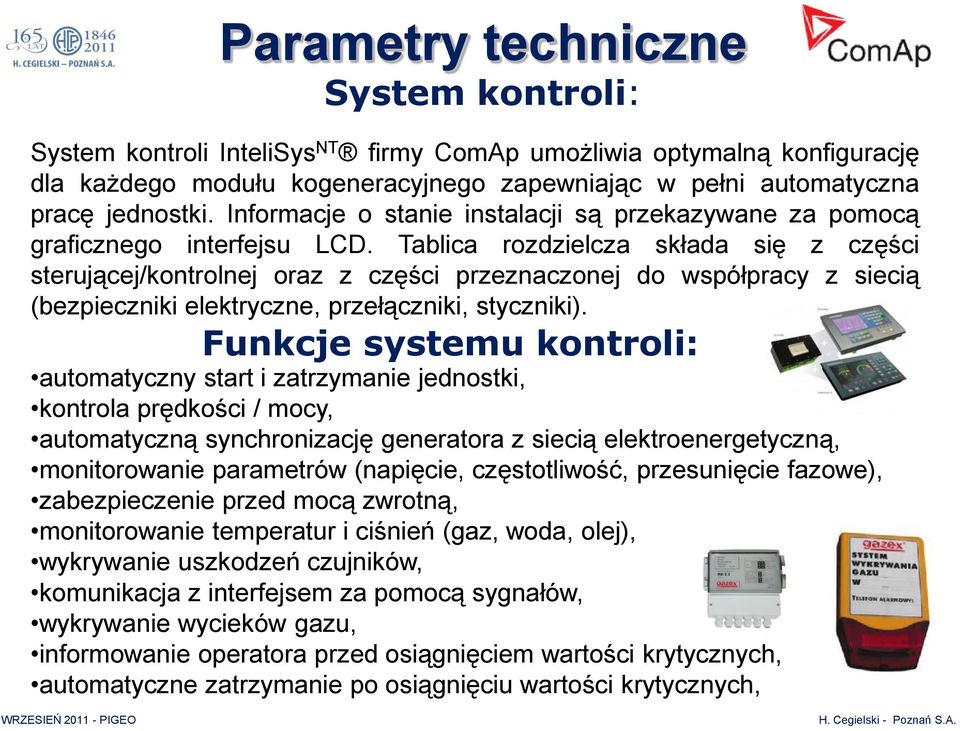

15 Parametry techniczne System kontroli: System kontroli InteliSys NT firmy ComAp umożliwia optymalną konfigurację dla każdego modułu kogeneracyjnego zapewniając w pełni automatyczna pracę jednostki. Informacje o stanie instalacji są przekazywane za pomocą graficznego interfejsu LCD. Tablica rozdzielcza składa się z części sterującej/kontrolnej oraz z części przeznaczonej do współpracy z siecią (bezpieczniki elektryczne, przełączniki, styczniki). Funkcje systemu kontroli: automatyczny start i zatrzymanie jednostki, kontrola prędkości / mocy, automatyczną synchronizację generatora z siecią elektroenergetyczną, monitorowanie parametrów (napięcie, częstotliwość, przesunięcie fazowe), zabezpieczenie przed mocą zwrotną, monitorowanie temperatur i ciśnień (gaz, woda, olej), wykrywanie uszkodzeń czujników, komunikacja z interfejsem za pomocą sygnałów, wykrywanie wycieków gazu, informowanie operatora przed osiągnięciem wartości krytycznych, automatyczne zatrzymanie po osiągnięciu wartości krytycznych,

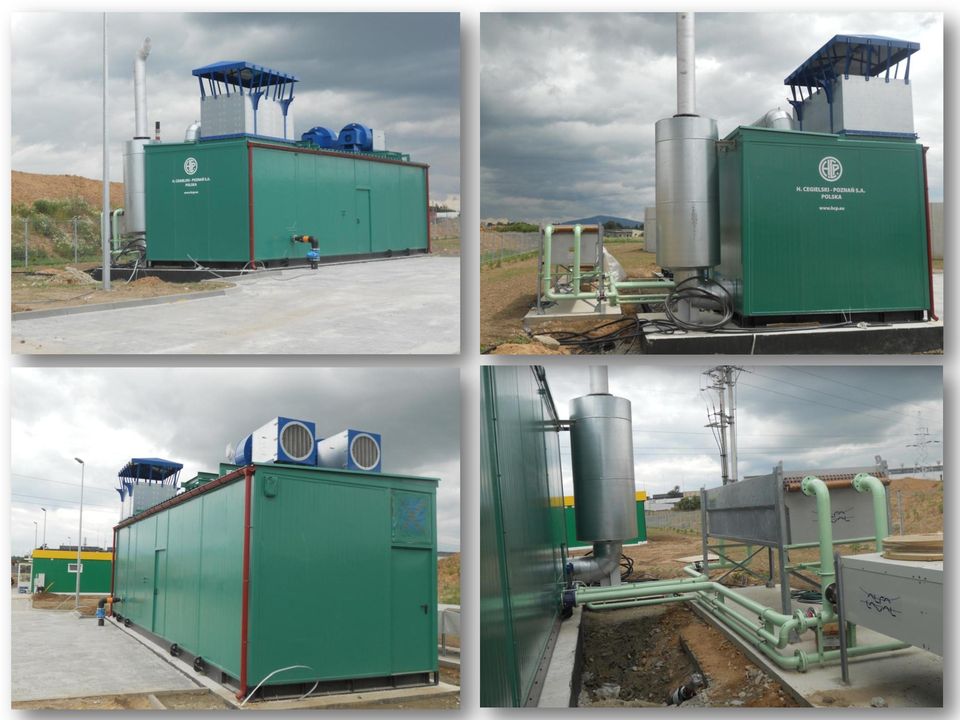

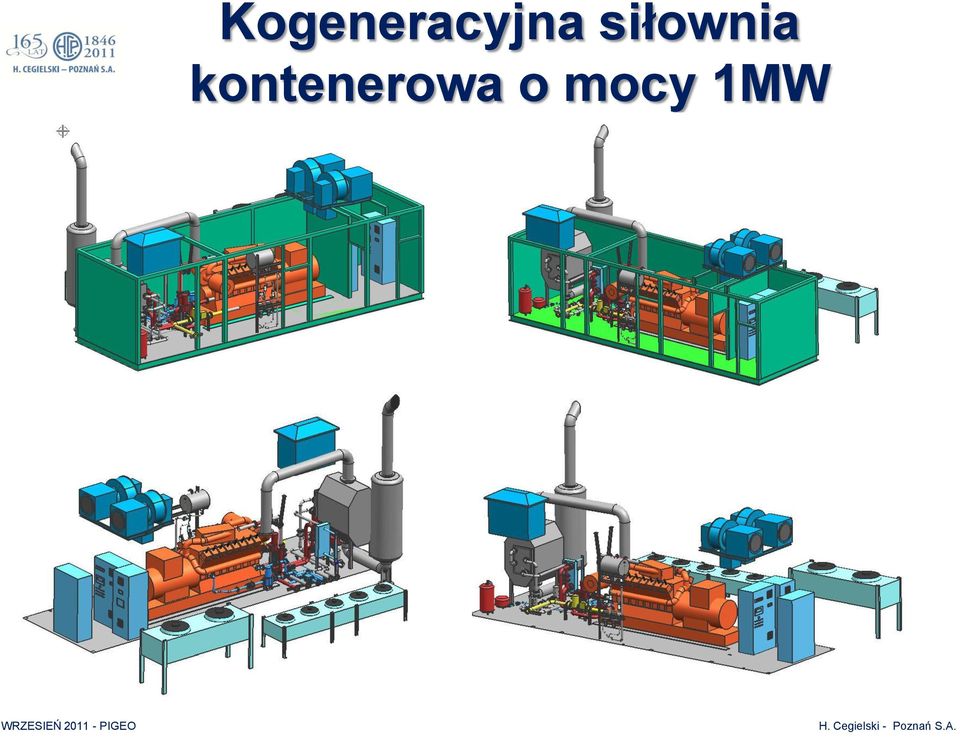

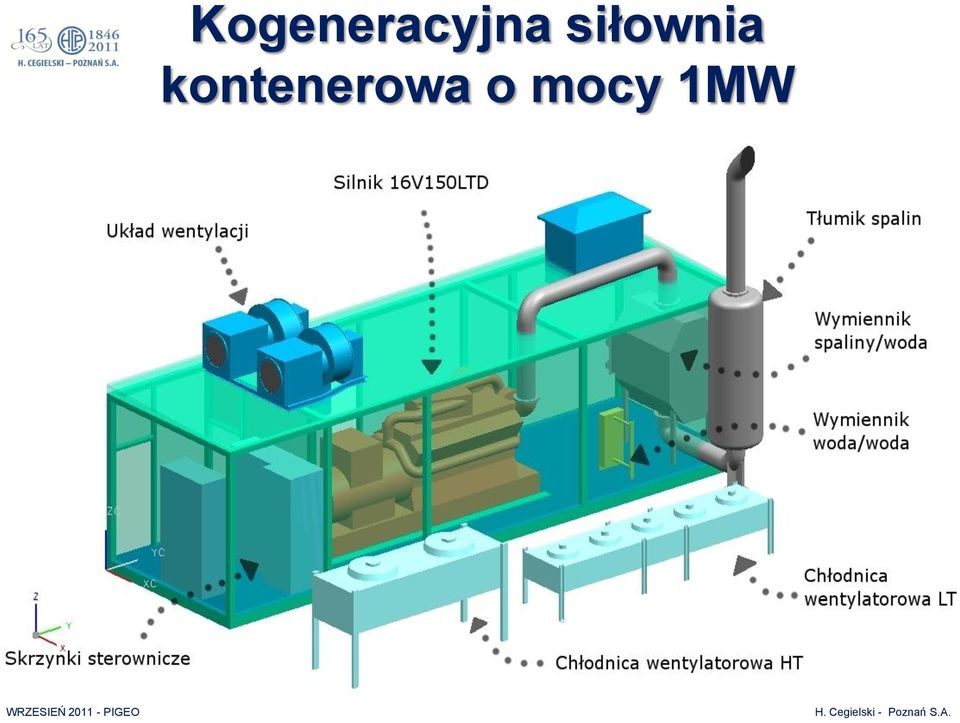

16 Kogeneracyjna siłownia kontenerowa o mocy 1MW

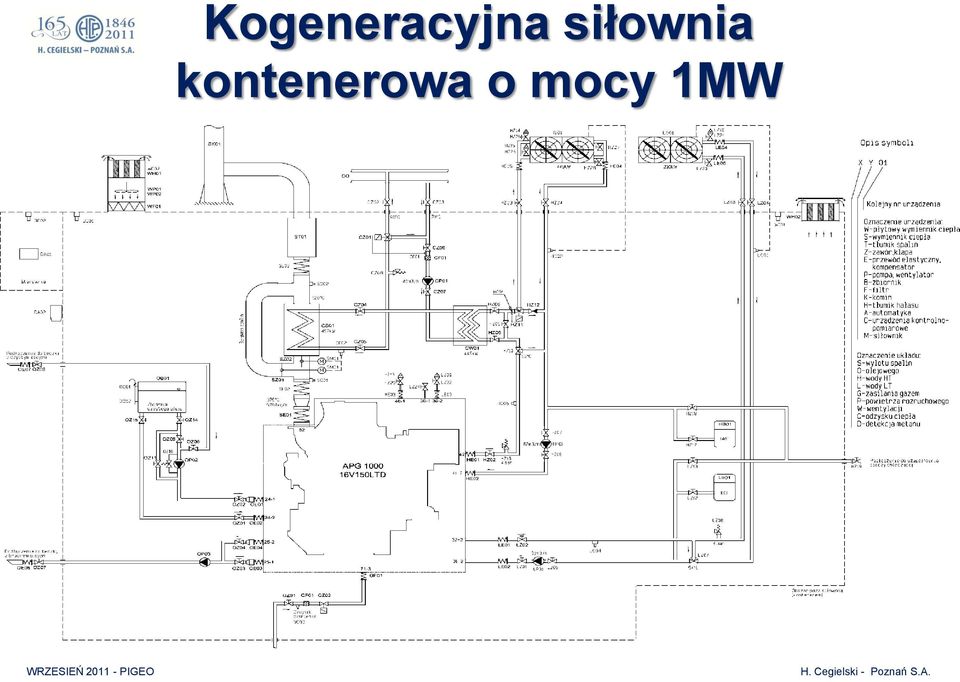

17 Kogeneracyjna siłownia kontenerowa o mocy 1MW

18 Kogeneracyjna siłownia kontenerowa o mocy 1MW

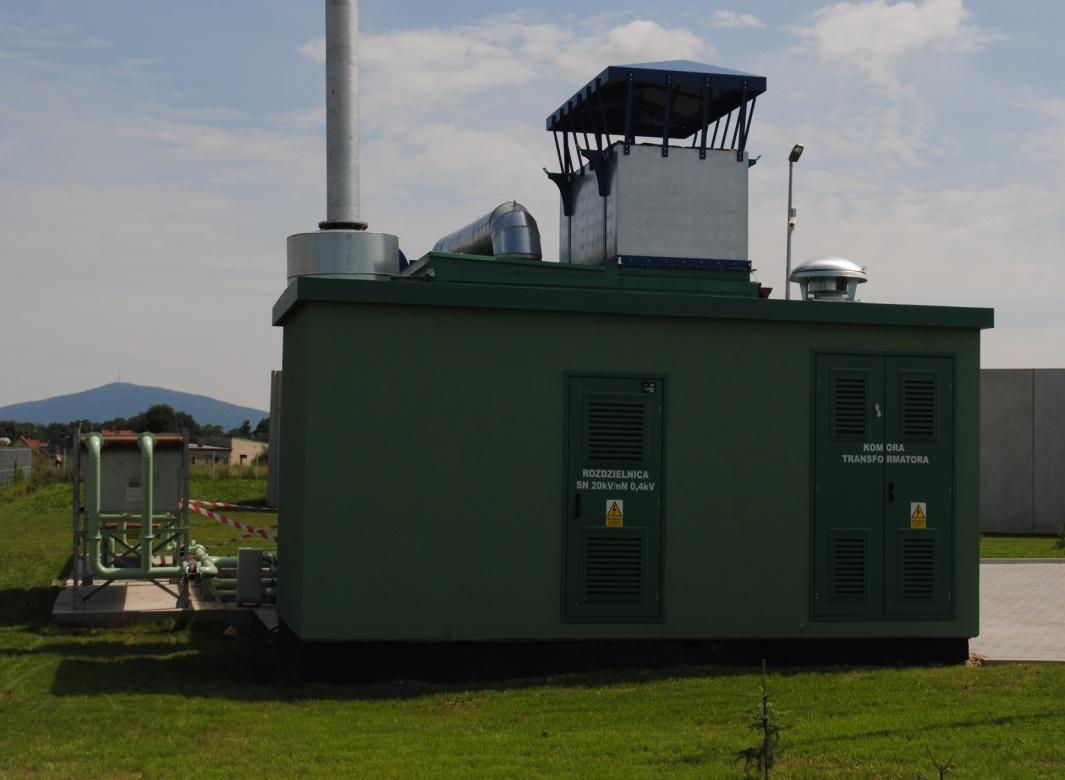

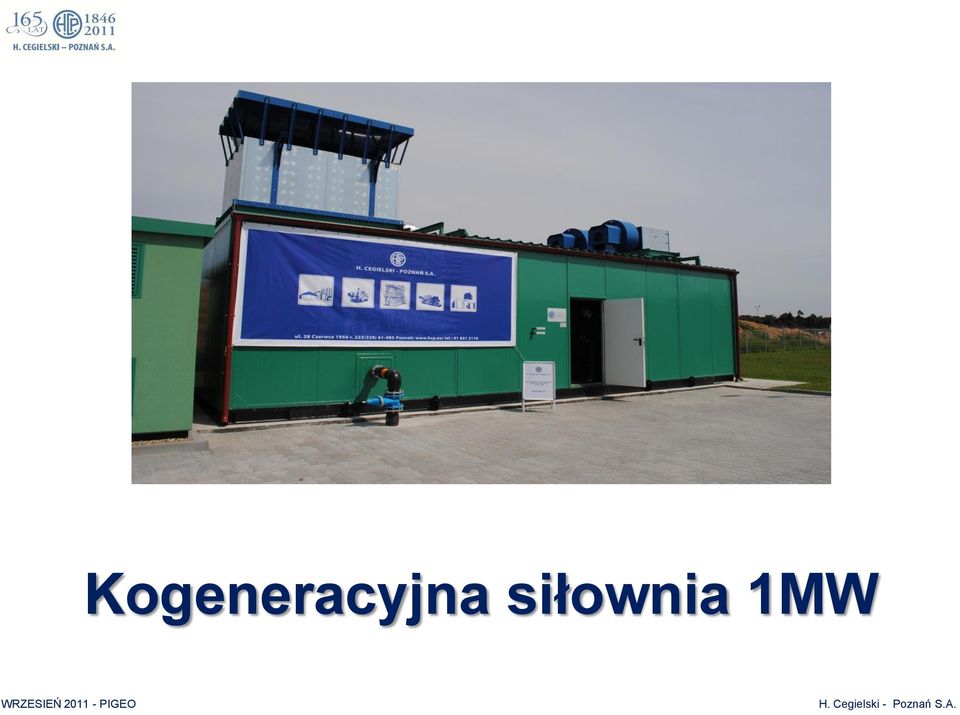

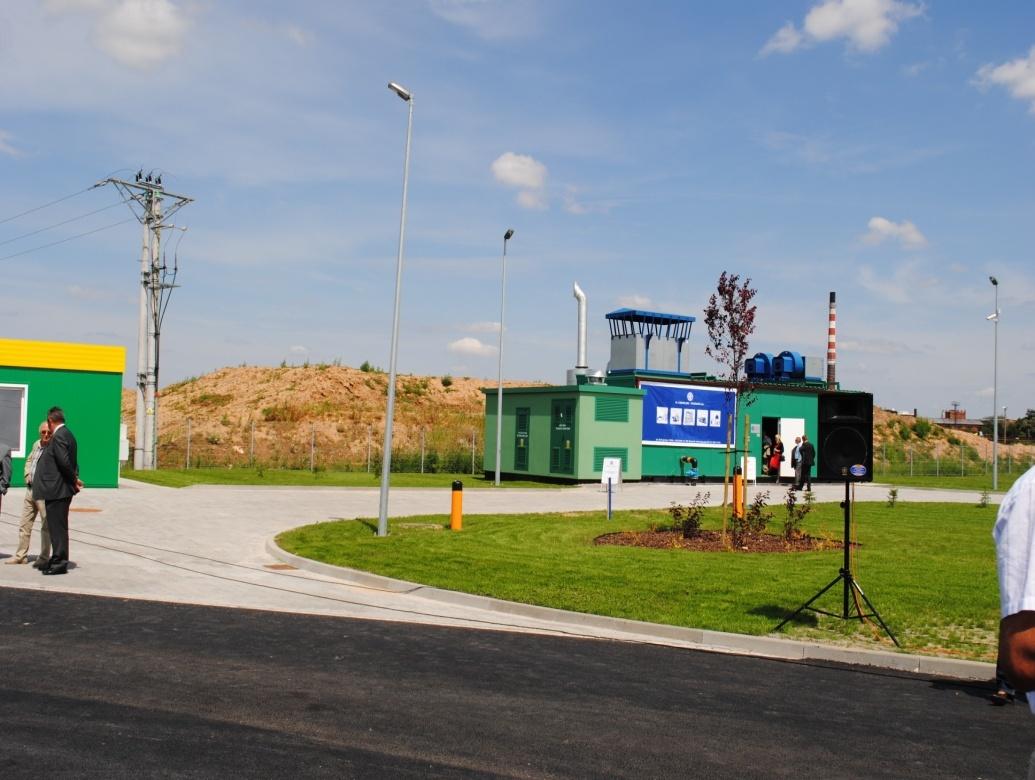

19 Kogeneracyjna siłownia 1MW

20

21

22

23 Dresser Waukesha Deutz/MWM MAN Rollo HCP S.A. oferuje siłownie na biogaz wyposażone w: Silniki bardzo małych mocy (0,1 0,4 MW) Silniki małych mocy (0,6 1,7 MW) Silniki średnich mocy (1 3 MW): E 0834 LE kw E 0836 LE kw E 2876 TE kw E 2876 LE kw E 2848 LE kw E 2842 LE kw TCG V 600 kw TCG V 800 kw TCG 2020 V kw TCG 2020 V kw TCG 2020 V kw - APG kw APG kw APG kw

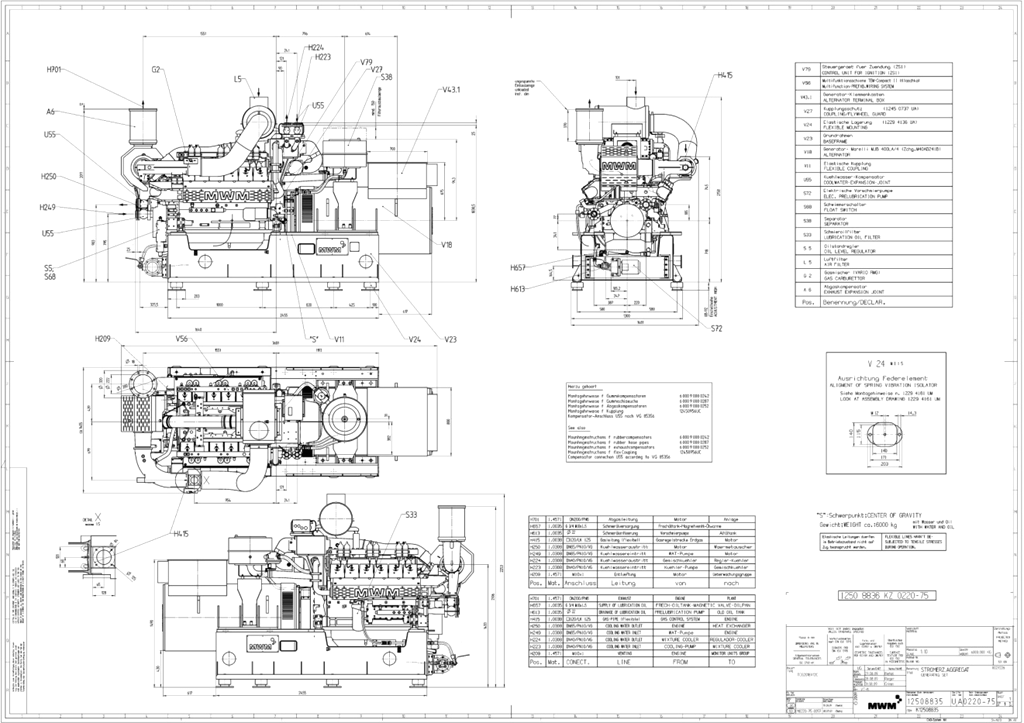

24 DEUTZ MWM: TCG 2016 V12 i TCG 2016 V16

25 rodzaj gazu Parametry techniczne Paliwo - jakość gazu zasilającego silnik: wartość opałowa zmiany wartości opałowej biogaz min MJ/Nm 3 <5 % na minutę zawartość metanu CH 4 koncentracja siarkowodoru H2S całkowita koncentracja chlorków i fluorków (halogenów) koncentracja siloksanów koncentracja amoniaku NH 3 rozmiar cząstek stałych wilgotność względna paliwa % objętości <1,500 ppm/ 10kWh <100 mg/10 kwh <20mg/10 kwh <30 mg/10 kwh 3,00E-07m <100 %

26 Parametry techniczne Jednostka kogeneracyjna: typ silnika MWM TCG 2016 V12C MWM TCG 2016 V16C moc elektryczna (dla cos φ=1) 600 kwe 800 kwe wlotowe ciśnienie gazu 2-20 kpa 2-20 kpa temperatura spalin za wymiennikiem ciepła jakość procesu spalania i emisje spalin zgodne z T.A. Luft Rekomendowana wentylacja obudowy dźwiękochłonnej 180 C 150 C NOx < 500 mg/nm kg/h kg/h masa jednostki CHP 5700 kg 6570 kg

27 typ silnika Parametry techniczne Silnik: MWM TCG 2016 V12C MWM TCG 2016 V16C moc mechaniczna 620 kw 826 kw prędkość obrotowa rpm rpm liczba cylindrów średnica cylindra 132 mm 132 mm skok 160 mm 160 mm objętość skokowa 26,3 dm 3 35 dm 3 wsp. - nadmiaru powietrze/paliwo pojemność oleju silnik 100 dm l maksymalne zużycie oleju 0.2 g/kwh g/kwh sprężanie 15:1 15:1 masa silnika kg kg zużycie gazu dla parametrów ISO i wartości opałowej min. 35,3 MJ/Nm 3 5% kw kw

28 Parametry techniczne Prądnica: producent typ prądnicy napięcie częstotliwość MARELLI MJB 400 LA4 400 V 50 Hz sprawność dla mocy 100% przy cos φ=1,0 96.7% Parametry kogeneracji (tolerancja 8%): typ silnika MWM TCG 2016 V12C MWM TCG 2016 V16C woda CO z systemu HT 90/70 C, 595 kw 90/70 C, 809 kw woda CO z systemu LT

29 Parametry techniczne Sprawność siłowni (tolerancja ±8%): typ silnika MWM TCG 2016 V12C MWM TCG 2016 V16C sprawność mechaniczna na wale korbowym silnika 43,9% 43,9% sprawność elektryczna ( cos φ=1,0) 42,6% 42,6% sprawność cieplna ( cos φ=1,0) 43,0% 43.0% sprawność całkowita (spaliny + HT) 85,5 % 85,6 %

30 Czterosuwowe silniki wysokoprężne na gaz naturalny H. Cegielski Poznań S.A. oferuje silniki na wysokometanowy gaz naturalny GZ-50, które cieszą się dużym zainteresowaniem jako alternatywne źródło energii elektrycznej i cieplnej dla dużych firm lub miejscowości. HCP S.A. we współpracy z firmą Wartsila jest w stanie dostarczyć również czterosuwowe silniki gazowe na gaz naturalny o mocy do 10 MW. H. Cegielski - Fabryka Silników Agregatowych i Trakcyjnych Sp. z o.o. wyprodukowała ponad silników czterosuwowych na olej napędowy, o średnicy cylindra 160 do 350 mm, które zostały zainstalowane na statkach i w elektrowniach stacjonarnych w Europie, Ameryce i Azji.

31 Silniki gazowe produkcji H.Cegielski FSA 6A20G: 8A20G: Moc na wale silnika 520 kw m Obroty silnika 1000 rpm Sprawność mechaniczna 39,3 % Moc elektryczna 502kW e Sprawność prądnicy 96,5 % Sprawność elektryczna 37,9 % Sprawność cieplna 44,7 % Moc na wale silnika 693 kw m Obroty silnika 1000 rpm Sprawność mechaniczna 39,3 % Moc elektryczna 669 kw e Sprawność prądnicy 96,5 % Sprawność elektryczna 37,9% Sprawność cieplna 44,7 % Dla silników 6 i 8 A20G nie przewiduje się remontu kapitalnego. Wykonuje się jedynie standardowe przeglądy z wymianą części zużywających się. Żywotność silników tego typu wynosi 20 lat.

32 Dlaczego HCP? 1. Profesjonalny serwis. 2. Certyfikaty: DNV, GL, BV i inne. 3. System Zarządzania Jakością ISO 9001: Ponad pół wieku doświadczenia w produkcji silników. 5. Lojalny partner licencyjny dla Wartisila i MAN D&T. 6. Wykwalifikowana kadra inżynieryjna. 7. Elastyczność strategiczna poparta 165letnią tradycją. 8. Wiarygodna Spółka Akcyjna Skarbu Państwa.

33 Dlaczego HCP? Certyfikaty

34 Dlaczego HCP? Certyfikaty

35 Dlaczego HCP? Certyfikaty

36 Dlaczego HCP? Profesjonalny serwis 1. Serwis i stała konserwacja Wysoko wykwalifikowany, polskojęzyczny personel. Pełna dostępność usług serwisowych 7/24. Gwarancyjne i pogwarancyjne przeglądy, naprawy bieżące i remonty główne oraz stała konserwacja i diagnostyka Podjęcie działań naprawczych w ciągu 24 godzin od chwili jej zgłoszenia lub w innym uzgodnionym terminie. Zapewniamy 24-godzinną linię HOT-LINE oraz zdalny monitoring pracy agregatów prądotwórczych wraz z automatycznym powiadomieniem o stanach awaryjnych. Optymalnie dobrany pakiet serwisowy zapewnia wysoką niezawodność ogólną sprawność silnikowego układu kogeneracyjnego. Zarówno podstawowe jak i specjalistyczne szkolenia załogi w zakresie eksploatacji silnikowych układów kogeneracyjnych.

37 Dlaczego HCP? 2. Naprawy bieżące Profesjonalny serwis W wypadku awaryjnego zatrzymania układu kogeneracyjnego nasz wykwalifikowany serwisant zidentyfikuje problem i podejmie odpowiednie działanie mające na celu jak najszybsze ponowne uruchomienie układu. 3. Przeglądy okresowe Przeglądy przeprowadzane zgodnie ze szczegółową procedurą zapewniają optymalną pracę układu w okresie między przeglądami. Częstotliwość i zakres przeglądów jest dostosowana do potrzeb klienta. Ten tryb konserwacji jest polecany szczególnie w odniesieniu do układów pracujących bez przerwy i wymagających wysokiej wydajności i dyspozycyjności. 4. Remonty główne Przeprowadzane w założonych odstępach czasowych lub w razie wystąpienia znaczącego spadku sprawności urządzenia i zwiększającego się ryzyka awaryjnego zatrzymania. W ramach remontu przeprowadzany jest demontaż układu, przegląd poszczególnych podzespołów, wymiana niezbędnych elementów oraz test pracy pod pełnym obciążeniem.

38 Zapraszam do współpracy Paweł J. Prętkiewicz, Dyrektor Handlowy Prezentację przygotował: Michał Kotecki Sales Manager Power Plant Sales Department
