1 Groupe Europe Environnement Prezentacja Grupy CMI Europe Environnement luty 2015

2 Grupa Europe Environnement powstała w Alzacji w 1993 roku. Ze względu na ogromne zainteresowanie instalacjami oczyszczania powietrza i wentylacji, Europe Environnement w kolejnych latach poszerzało swoją działalność, otwierając nowe fabryki oraz przedstawicielstwa na całym świecie. Od 1 stycznia 2014 roku Europe Environnement została włączona do międzynarodowej grupy CMI. W ramach rozwoju, dzięki naszym licznym kontaktom jak również zauważając potrzeby na rynku polskim w zakresie nowoczesnych instalacji oczyszczania gazów z zastosowaniem wentylatorów tworzywowych od 1 czerwca 2005 roku rozpoczęliśmy współpracę z GRUPĄ EUROPE ENVIRONNEMENT - światowym liderem w tej dziedziniei do dziś z wieloma sukcesami, jest jej wyłącznym przedstawicielem na terenie Polski.

3 Plan prezentacji: 1. Instalacje oczyszczania powietrza Płuczki gazowe, natryskowe Wieża z węglem aktywnym Separator kropli Biofiltr 2. Wentylatory Przedstawienie poszczególnych rodzajów wentylatorów Akcesoria wentylacyjne 3. Wymiennik ciepła 4. Referencje

4 INSTALACJE OCZYSZCZANIA POWIETRZA

5 SKRUBERY- Przemywanie gazów Produkowane są dwa rodzaje skruberów: -Płuczki natryskowe -Płuczka z wypełnieniem Wentylacja i obróbka procesowa SO2, HCl, HF, NH3, itd. Oczyszczanie powietrza w zakładach galwanicznych, chemicznych, w odlewniach, w hutach stali i szkła, w przemyśle samolotowym. Oczyszczanie powietrza w pomieszczeniach sterylnych i w produkcji obwodów drukowanych. Odzyskiwanie germanu w firmach produkujących włókna optyczne. Sprawność w zależności od stopnia zabrudzenia i rodzaju usuwanego zanieczyszczenia wynosi od 85% do 99,8%

6 PŁUCZKA NATRYSKOWA Płuczka natryskowa pozwala na obróbkę powietrza, zawierającego zanieczyszczenia dające się rozpuszczać (kwasy, amoniaki, dwutlenek siarki). W tym przypadku zanieczyszczenia podczas przepływu w przeciwprądzie, są zmieniane z postaci gazowej w postać rozpuszczalną i neutralizowane dzięki wtryskowi reagentu. Płuczka tego typu ma zastosowanie w instalacjach obróbki powierzchniowej (galwanizernie) oraz w różnych zakładach chemicznych, kompostowniach oraz stacjach składowania odpadów.

7 PŁUCZKA NATRYSKOWA Charakterystyka: Materiał obudowy to PEHD lub polipropylen PPH. Wydajność do m3/h Wymaga minimalnego nadzoru Różnorodność (kształtu, materiału wykonania etc.) Zastosowanie : Przemysł obróbki powierzchni: Linie cynkowe i chromowe Trawienie HCL Przemysł chemiczny

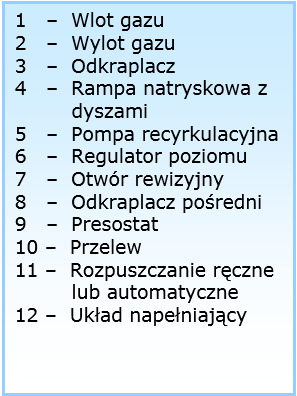

8

9

10 PŁUCZKA Z WYPEŁNIENIEM Płuczka gazowa z wypełnieniem jest rozwiązaniem proponowanym w celu rozpuszczenia zanieczyszczeń w procesie przemywania i ich neutralizacji. Wypełnienie, przeważnie wykonane jest z PPH, pozwala na zwiększenie powierzchni wymiennej pomiędzy cieczą a zanieczyszczeniami. Ciecz płucząca spływa po elementach wodochłonnych wypełnienia powoduje to interakcję gazu z cieczą. Na początku zanieczyszczenia są rozpuszczane, następnie ulegają degradacji i neutralizacji dzięki dodawanym reagentom. Ciecz jest wymieniana okresowo.

11 PŁUCZKA Z WYPEŁNIENIEM Charakterystyka: Materiał obudowy to PEHD lub polipropylen PPH. Wydajność do m3/h Wymaga minimalnego nadzoru Różnorodność (kształtu, materiału wykonania etc.) Zastosowanie : Przemysł obróbki powierzchni: Linie cynkowe i chromowe Trawienie HCL Przemysł chemiczny Dezodoryzacja, stacje oczyszczania wody, kompostownie

12

13

14 OBRÓBKA NA WĘGLU AKTYWNYM TCA Filtracja powietrza na absorbencie takim jak węgiel aktywny, jest techniką znaną od dawna i dająca dobre rezultaty. W odpowiedzi na pytanie o aspekt techniczny czy finansowy proponujemy Instalację na Węglu Aktywnym (TCA), która dla dezodoryzacji proponuje urządzenia proste w obsłudze, o dużej sprawności.

15 OBRÓBKA NA WĘGLU AKTYWNYM TCA Charakterystyka: Materiał konstrukcyjny : PEHD lub PPH : przystosowany do związków agresywnych i korodujących Wydajność do : 6000 m3/h Wymaga minimalnego nadzoru Różnorodność (kształtu, materiału wykonania etc.) Zastosowanie : Instalacje obróbki wody: składowanie i obróbka ścieków Baseny burzowe Przemysł chemiczny i petrochemiczny Przemysł rolno-spożywczy i farmaceutyczny

16 OBRÓBKA NA WĘGLU AKTYWNYM TCA 1. Wlot gazu 2. Wylot powietrza oczyszczonego: - Przez kolanko z kratką - Przez kołnierze (komin w opcji) 3. Węgiel aktywny 4. Wsporniki 5. Właz załadunkowy 6. Właz wyładunkowy

17 OBRÓBKA NA WĘGLU AKTYWNYM TCA

18 SEPARATOR KROPLI SGL Separator kropli jest używany wszędzie, gdzie konieczne jest oddzielenie kropli cieczy od strumienia gazu w sposób prosty i skuteczny. Każde zastosowanie wymaga indywidualnego rozwiązania, dlatego każdy separator jest wykonywany na zamówienie. Instalacja pozwala zatrzymać nawet najdrobniejsze krople, tym samym nie powodując dużego spadku ciśnienia

19 SEPARATOR KROPLI SGL Separator kropli działa na zasadzie inercji. Pozwala na separację aż do 99,9% kropli większych niż 15µ, w poziomym strumieniu gazu Konstrukcja z PPh, PEHD, PVC lub inox przystosowana do związków agresywnych i korozyjnych. Wydatki nawet do m3/h Nie wymaga dużego nakładu pracy. Funkcjonowanie separatora jest proste i niezawodne. Wiele możliwości konfiguracji: kształtu, materiału, możliwości bardziej dokładnej separacji, itd. Zintegrowana rampa natryskowa. Możliwość automatyzacji.

20 SEPARATOR KROPLI SGL 1. Płyty separujące (gładkie profile sinusoidalne) 2. Wlot gazu 3. Wylot gazu 4. Rampa myjąca 5. Zrzut 6. Wzmocnienie nóg Opcjonalnie : Kołnierze Załadunek płyt nieruchomych Elektrozawór na zasilaniu wodnym ramp natryskowych Układ przelewu

21 SEPARATOR KROPLI SGL

22 BIOFILTRACJA Biofiltr betonowy Biofiltr drewniany Biofiltr plastikowy

23

24

25

26 Złoże nieorganiczne Złoże organiczne Kora drzewna Ściółka Włókna kokosowe

27

28 WENTYLATORY

29 Jesteśmy w stanie zaoferować swoim klientom najlepsze rozwiązania, proponując im kompletną gamę produktów, począwszy od standardowych akcesoriów wentylacyjnych po produkty wykonywane na życzenie: Wentylatory promieniowe Wydajność od 100 do m3/h Wentylatory dachowe Wydajność od 100 do m3/h Wentylatory kanałowe Wydajność od 1000 do m3/h Wykonanie wentylatorów: PP, PE, PVC, PVDF Silnik: standard, EEx Ciśnienie: do 5000 Pa

30 WENTYLATORY ATEX Istnieje możliwość wyprodukowania wentylatorów VCPA, VCP i VCP HP według norm ATEX Materiały: PPs el lub PE el Certyfikat ATEX strefa 1 (kat. 2G) i 2 (kat. 3G)

31 AKCESORIA WENTYLACYJNE W ofercie Europe Environnement znajdują się również tworzywowe rury i akcesoria wentylacyjne od Ø50 do Ø2000. W skład oferty wchodzą między innymi: - Rury wentylacyjne - Kolana - Trójniki - Redukcje - Przepustnice - Kolektory - inne

32 WYMIENNIK CIEPŁA RECOV AIR Tworzywowe wymienniki ciepła stosowane są głównie do odzysku ciepła z powietrza agresywnego np. w galwanotechnice, w przemyśle chemicznym, przemyśle elektronicznym, itp. Oprócz odzysku ciepła może on pełnić funkcję elementu schładzającego, podgrzewającego strumień powietrza, jeśli wymagają tego dalsze procesy

33 WYMIENNIK CIEPŁA RECOV AIR Wymiennik RECOV AIR może być pracować w warunkach zewnętrznych oraz wewnętrznych. Zakres temperatur od -30 do C. Umożliwia to zastosowanie różnych materiałów. Konstrukcja z PPh, PEHD lub PVC przystosowana do związków agresywnych i korozyjnych. Wydatki nawet do m3/h Dostępna wersja (w zależności od wymogów): - Standard - High Performance

34 Kompostownia CEVAL

35 Kompostownia CEVAL Wydatek: m³/h 2 Płuczki gazowe (Ø3500mm) System dozowania kwasu Odkraplacz Wentylator osiowy Kanały wentylacyjne

36 Kompostownia URBASER Wydatek: m³/h 1 Płuczka gazowa (Ø4000mm) 3 Odkraplacze 2 biofiltry m2 każdy 6 wentylatorów promieniowych Kanały wentylacyjne

37 Kompostownia URBASER

38 VINCI ENVIRONNEMENT Wydatek: m³/h 4 płuczki gazowe (Ø2200mm) 4 biofiltry- 200m2 każdy

39 Kompostownia Astrade Wydatek: m³/h Płuczka gazowa Ø3500 mm 1 wentylator promieniowy

40 VINCI ENVIRONNEMENT Wydatek: m³/h 1 odkraplacz 2 płuczki gazowe Ø3150mm 2 biofiltry- 400m2 każdy Kanały wentylacyjne

41

42 CHEMIA CIĘŻKA

43 UMICORE Kraj : Belgia (Hoboken) Produkcja cynku, metali cennych, katalizatorów, itp.

44 Kraj : KEMIRA WATER SOLUTIONS Kanada (Varennes) Produkcja polimetrów i koagulentów na bazie aluminium i żelaza Proces : Płuczka dla gazów wylotowych ze zbiornika przechowywania HCl LRV 470 3M Wydatek 55 m³/h mg/m³ HCl w gazie, zredukowane do 50 mg/m³

45 RHODIA Kraj : Francja (Chalampé - 68) Produkcja soli i poliamidu Proces : Wywiew i obróbka pyłów chromu m 3 /h LPH 940 1C & VCPA 225 PVC/PVDF 2010

46 CHEMIA CIĘŻKA Transformacja minerałów Wydatki : 500 do m 3 /h Temperatura : otoczenia, do 50 C Zanieczyszczenia : CN, HF, HNO 3, CL 2, HCl, SO 2, NH 3 Średnie wartości : Zazwyczaj wysokie stężenia Rozwiązanie : Płuczka z wypełnieniem z reagentem

47 BUENA VENTURA Kraj : Gaz : Peru (Lima) H 2 S 2 LRV-S 470 3x2M DH200, VCP HP75 2 TCA

48 QUEBEC LITHIUM Kraj : Kanada Gaz : H 2 SO 4 LPV 470 1C VCP HP 125 SMV900

49 OCP (Office Chérifien des Phosphates) Kraj : Maroko Produkcja fosforanu Obróbka H 2 S stripping i absorpcja m 3 /h LPV/S (+ NaOH)

50 OCP (Office Chérifien des Phosphates) 2007 Wydatek m³/h VCP HP 560 VCP HP 500 (Napęd pasowy ze wzmocnieniem obudowy)

51 CEREXAGRI Kraj : Francja (Marsylia) Produkcja środków grzybobójczych dla rolnictwa Oczyszczanie H 2 S (150 mg/m 3 ) m 3 /h LRV + (NaOH)

52 SANOFI AVENTIS Kraj : Francja (Montpellier) Proces : reaktory syntezy, wydział B&R

53

54 AFTON CHEMICAL Kraj: Belgia (Feluy) Produkcja lubryfikantów przemysłowych Proces : Płuczka bezpieczeństwa - chlor Cl 2 (1 tona) 2000 m 3 /h LRV (+NaOH)

55 Wentylacja

56 HERVE THERMIQUE / THALES (Palaiseau) Przemysł lotniczy

57 HERVE THERMIQUE / THALES (Palaiseau) Przemysł lotniczy

58 WELEDA (France 68) Chemia

59 LABORATORIUM (Belgia) 2006/2007 Zestaw 85 VCPL

60 CERCLIM / CERN (Szwajcaria - Genewa) Centrum badawcze

61 SZPITAL (Hong Kong) UNIWERSYTET (Portugalia) 2003 Zestaw 12 VCPL 2007 Zestaw 10 VCPL/VCPA

62 INSTYTUT MEDYCZNY (Paryż) Okapy z kostnicy m 3 /h

63 SAIPOL (Francja) Francuski lider w przetwórstwie nasion oleistych i rafinacji oleju roślinnego Odzyskana energia: 1 do 2 MWh (1.4 do 2.8 ton pary)

64 LN Industries - Szwajcarja Ekspert w wysoko precyzyjnej obróbce powierzchniowej ( przemysł metalurgiczny, mikromechaniczny...) Średnia roczna energia 155 kwh.

65 Dziękujemy za uwagę
