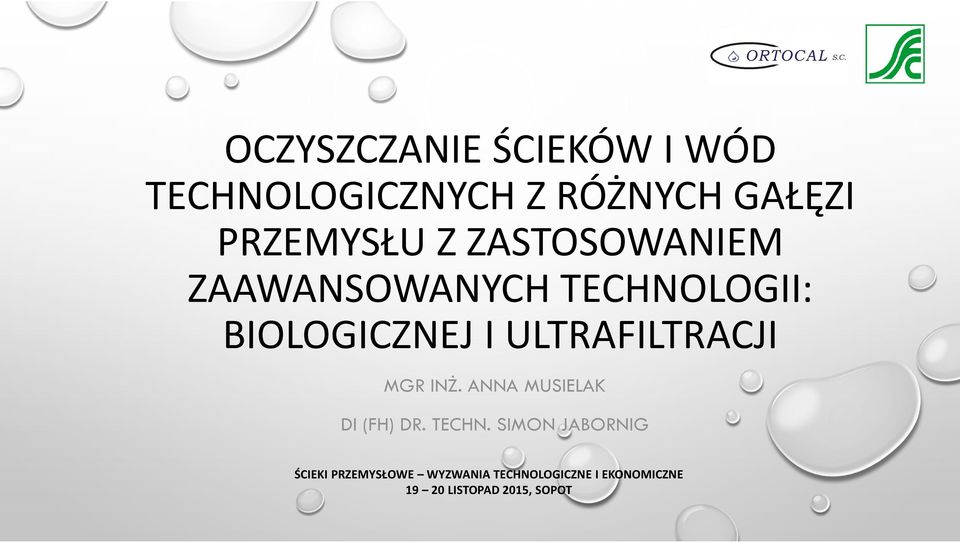

1 OCZYSZCZANIE ŚCIEKÓW I WÓD TECHNOLOGICZNYCH Z RÓŻNYCH GAŁĘZI PRZEMYSŁU Z ZASTOSOWANIEM ZAAWANSOWANYCH TECHNOLOGII: BIOLOGICZNEJ I ULTRAFILTRACJI MGR INŻ. ANNA MUSIELAK DI (FH) DR. TECHN. SIMON JABORNIG

2 PLAN WYSTĄPIENIA I. ŚCIEKI PRZEMYSŁOWE II. III. PROBLEMY ZAKŁADÓW PRZEMYSŁOWYCH WYBÓR ODPOWIEDNIEJ METODY OCZYSZCZANIA IV. MEMBRANOWY REAKTOR BIOLOGICZNY (C-MEM TM MBR) V. CYKLICZNA TECHNOLOGIA OSADU CZYNNEGO (C-TECH TM ) VI. ULTRAFILTRACJA MEMBRANOWA (C-MEM TM ) VII. STUDIUM PRZYPADKU OCZYSZCZANIE KONDENSATU Z CIEPŁOWNI

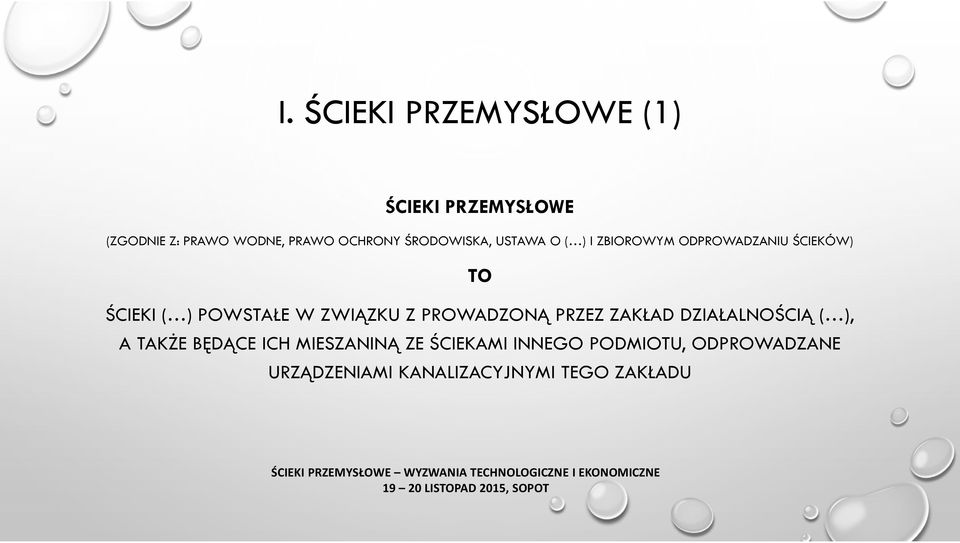

3 I. ŚCIEKI PRZEMYSŁOWE (1) ŚCIEKI PRZEMYSŁOWE (ZGODNIE Z: PRAWO WODNE, PRAWO OCHRONY ŚRODOWISKA, USTAWA O ( ) I ZBIOROWYM ODPROWADZANIU ŚCIEKÓW) TO ŚCIEKI ( ) POWSTAŁE W ZWIĄZKU Z PROWADZONĄ PRZEZ ZAKŁAD DZIAŁALNOŚCIĄ ( ), A TAKŻE BĘDĄCE ICH MIESZANINĄ ZE ŚCIEKAMI INNEGO PODMIOTU, ODPROWADZANE URZĄDZENIAMI KANALIZACYJNYMI TEGO ZAKŁADU

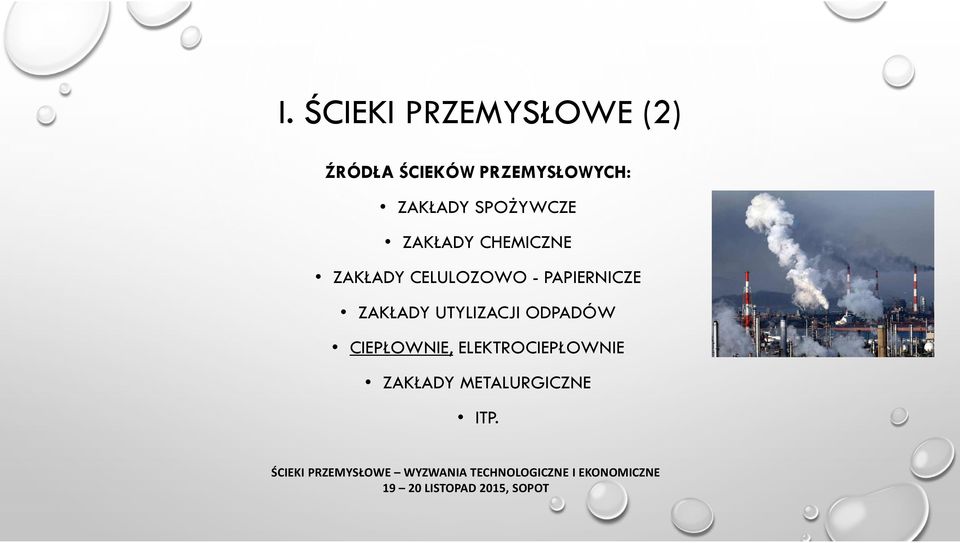

4 I. ŚCIEKI PRZEMYSŁOWE (2) ŹRÓDŁA ŚCIEKÓW PRZEMYSŁOWYCH: ZAKŁADY SPOŻYWCZE ZAKŁADY CHEMICZNE ZAKŁADY CELULOZOWO - PAPIERNICZE ZAKŁADY UTYLIZACJI ODPADÓW CIEPŁOWNIE, ELEKTROCIEPŁOWNIE ZAKŁADY METALURGICZNE ITP.

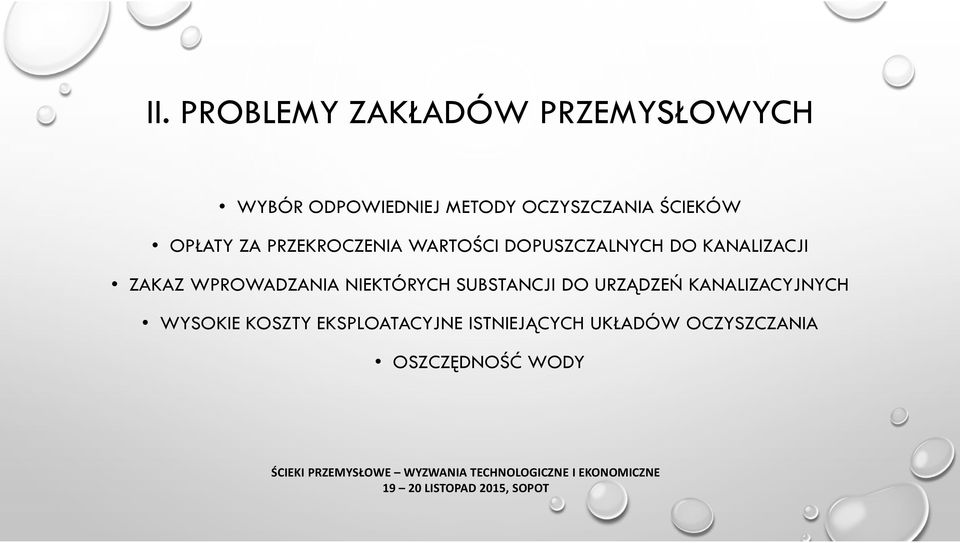

5 II. PROBLEMY ZAKŁADÓW PRZEMYSŁOWYCH WYBÓR ODPOWIEDNIEJ METODY OCZYSZCZANIA ŚCIEKÓW OPŁATY ZA PRZEKROCZENIA WARTOŚCI DOPUSZCZALNYCH DO KANALIZACJI ZAKAZ WPROWADZANIA NIEKTÓRYCH SUBSTANCJI DO URZĄDZEŃ KANALIZACYJNYCH WYSOKIE KOSZTY EKSPLOATACYJNE ISTNIEJĄCYCH UKŁADÓW OCZYSZCZANIA OSZCZĘDNOŚĆ WODY

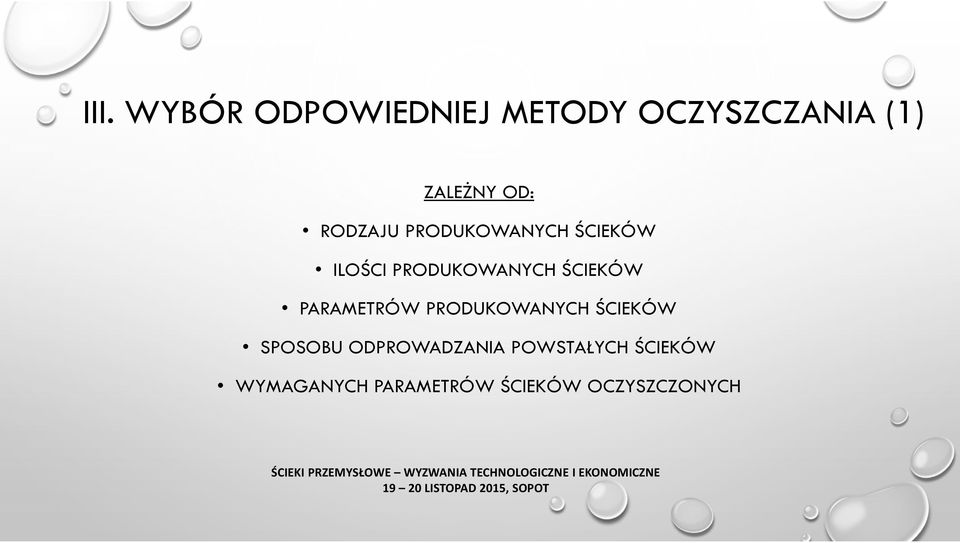

6 III. WYBÓR ODPOWIEDNIEJ METODY OCZYSZCZANIA (1) ZALEŻNY OD: RODZAJU PRODUKOWANYCH ŚCIEKÓW ILOŚCI PRODUKOWANYCH ŚCIEKÓW PARAMETRÓW PRODUKOWANYCH ŚCIEKÓW SPOSOBU ODPROWADZANIA POWSTAŁYCH ŚCIEKÓW WYMAGANYCH PARAMETRÓW ŚCIEKÓW OCZYSZCZONYCH

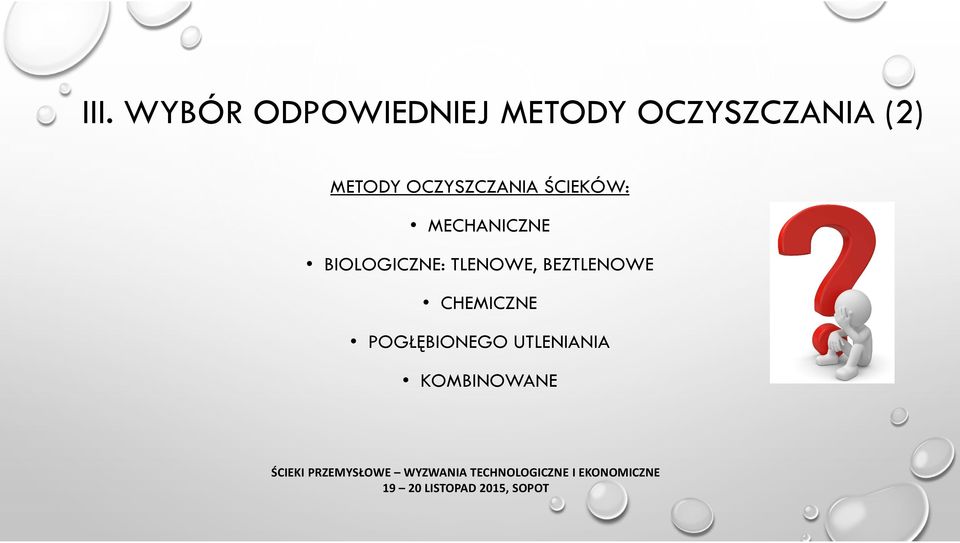

7 III. WYBÓR ODPOWIEDNIEJ METODY OCZYSZCZANIA (2) METODY OCZYSZCZANIA ŚCIEKÓW: MECHANICZNE BIOLOGICZNE: TLENOWE, BEZTLENOWE CHEMICZNE POGŁĘBIONEGO UTLENIANIA KOMBINOWANE

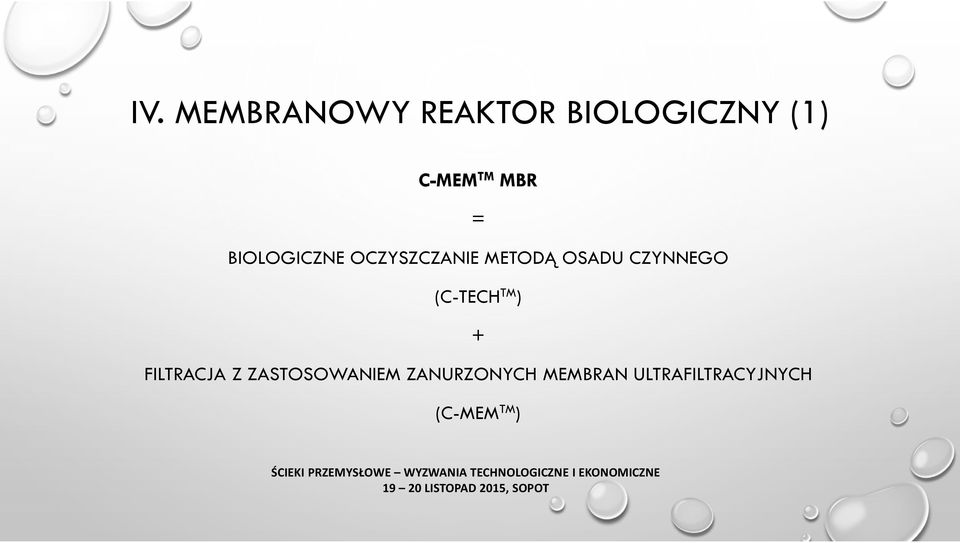

8 IV. MEMBRANOWY REAKTOR BIOLOGICZNY (1) C-MEM TM MBR = BIOLOGICZNE OCZYSZCZANIE METODĄ OSADU CZYNNEGO (C-TECH TM ) + FILTRACJA Z ZASTOSOWANIEM ZANURZONYCH MEMBRAN ULTRAFILTRACYJNYCH (C-MEM TM )

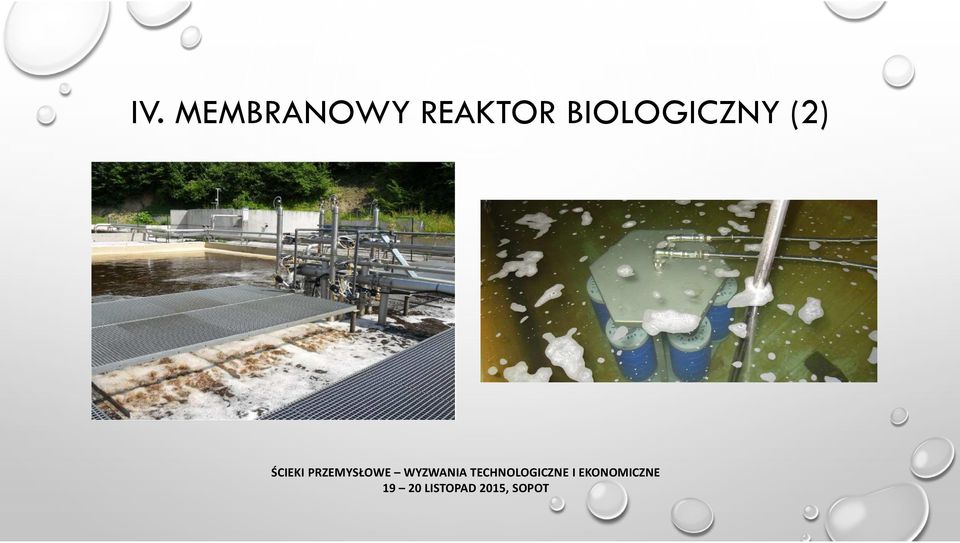

9 IV. MEMBRANOWY REAKTOR BIOLOGICZNY (2)

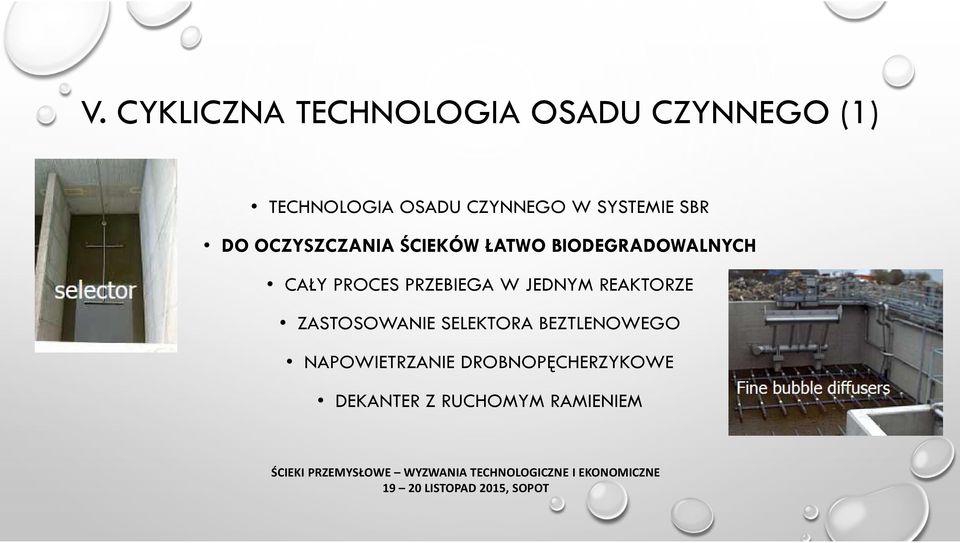

10 V. CYKLICZNA TECHNOLOGIA OSADU CZYNNEGO (1) TECHNOLOGIA OSADU CZYNNEGO W SYSTEMIE SBR DO OCZYSZCZANIA ŚCIEKÓW ŁATWO BIODEGRADOWALNYCH CAŁY PROCES PRZEBIEGA W JEDNYM REAKTORZE ZASTOSOWANIE SELEKTORA BEZTLENOWEGO NAPOWIETRZANIE DROBNOPĘCHERZYKOWE DEKANTER Z RUCHOMYM RAMIENIEM

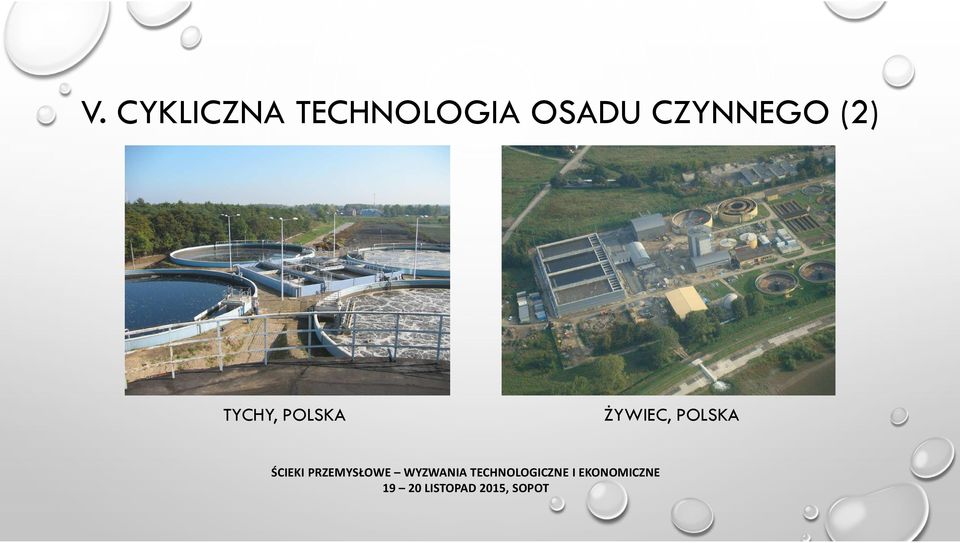

11 V. CYKLICZNA TECHNOLOGIA OSADU CZYNNEGO (2) TYCHY, POLSKA ŻYWIEC, POLSKA

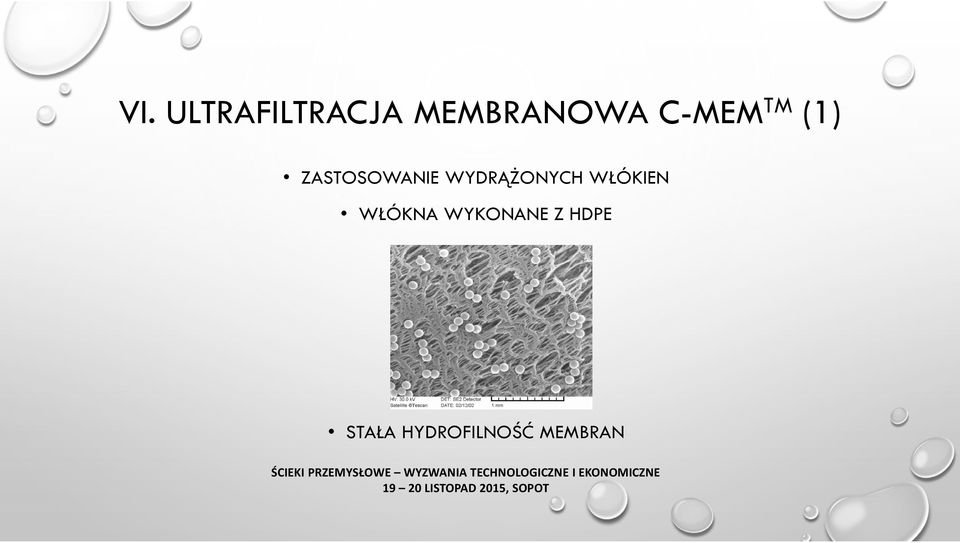

12 VI. ULTRAFILTRACJA MEMBRANOWA C-MEM TM (1) ZASTOSOWANIE WYDRĄŻONYCH WŁÓKIEN WŁÓKNA WYKONANE Z HDPE STAŁA HYDROFILNOŚĆ MEMBRAN

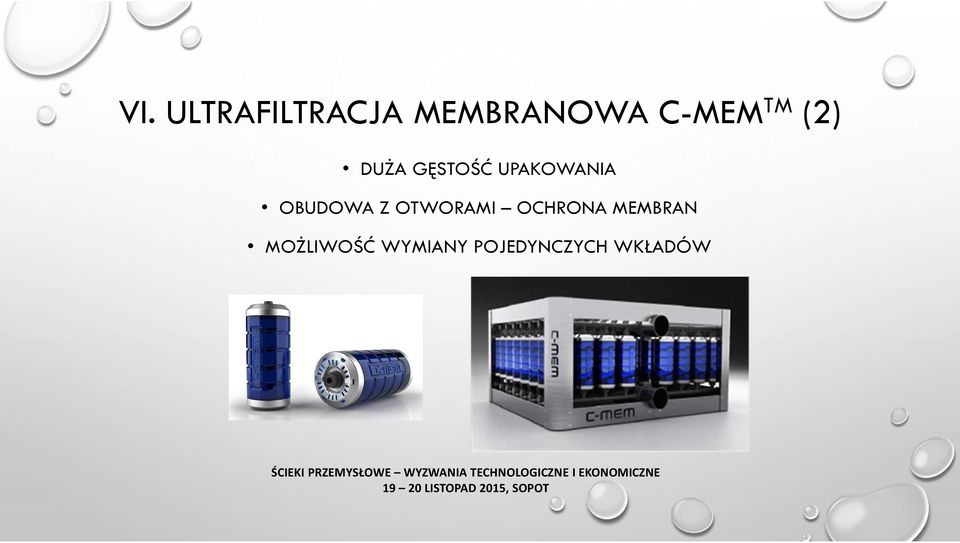

13 VI. ULTRAFILTRACJA MEMBRANOWA C-MEM TM (2) DUŻA GĘSTOŚĆ UPAKOWANIA OBUDOWA Z OTWORAMI OCHRONA MEMBRAN MOŻLIWOŚĆ WYMIANY POJEDYNCZYCH WKŁADÓW

14 VI. ULTRAFILTRACJA MEMBRANOWA C-MEM TM (3) TRYB PRACY PŁUKANIE WSTECZNE

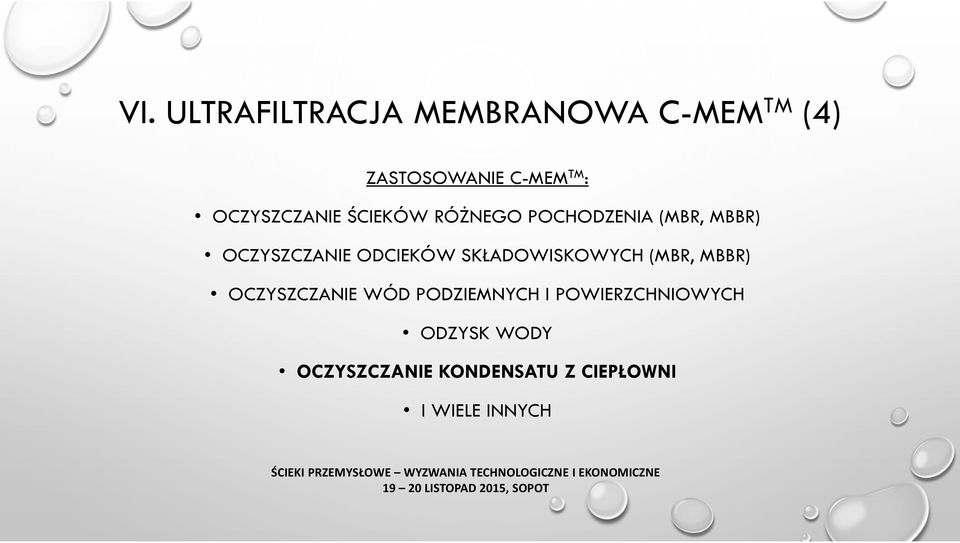

15 VI. ULTRAFILTRACJA MEMBRANOWA C-MEM TM (4) ZASTOSOWANIE C-MEM TM : OCZYSZCZANIE ŚCIEKÓW RÓŻNEGO POCHODZENIA (MBR, MBBR) OCZYSZCZANIE ODCIEKÓW SKŁADOWISKOWYCH (MBR, MBBR) OCZYSZCZANIE WÓD PODZIEMNYCH I POWIERZCHNIOWYCH ODZYSK WODY OCZYSZCZANIE KONDENSATU Z CIEPŁOWNI I WIELE INNYCH

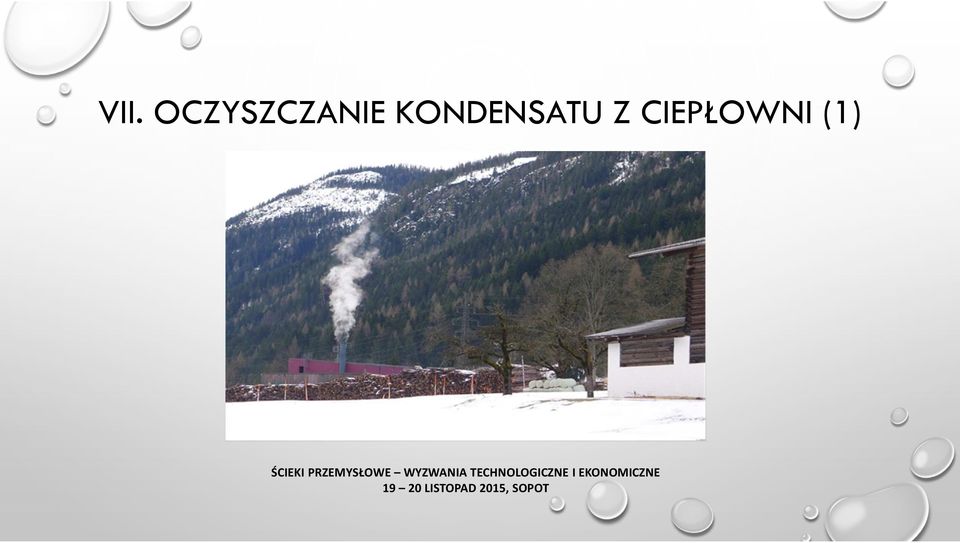

16 VII. OCZYSZCZANIE KONDENSATU Z CIEPŁOWNI (1)

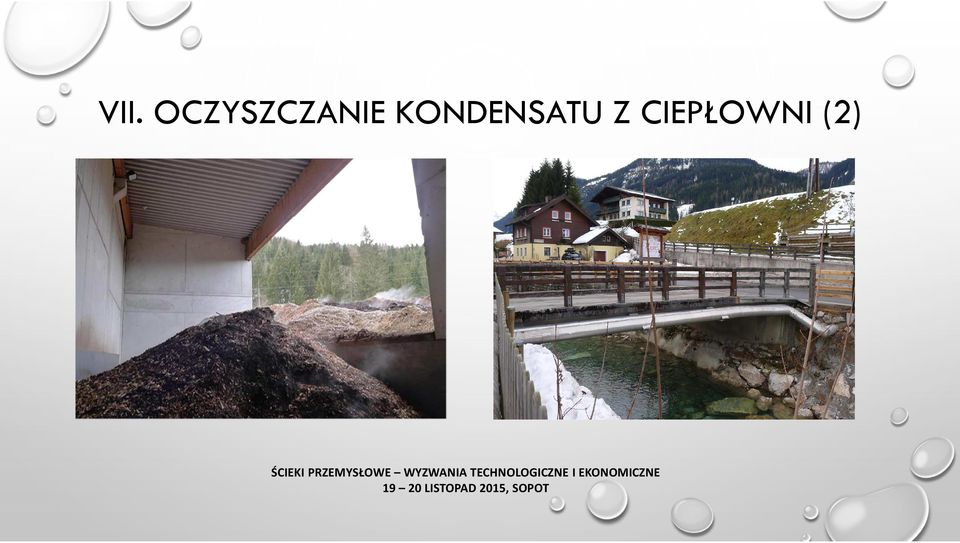

17 VII. OCZYSZCZANIE KONDENSATU Z CIEPŁOWNI (2)

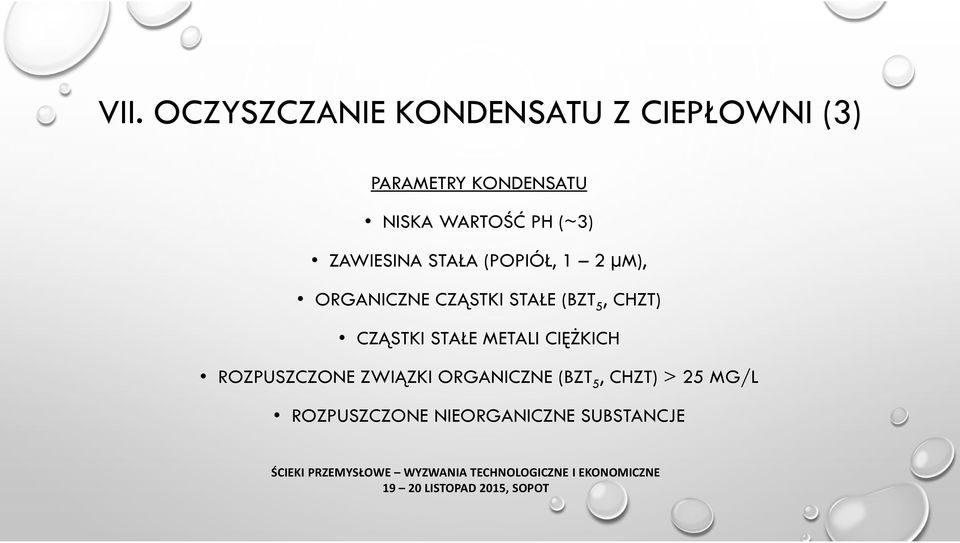

18 VII. OCZYSZCZANIE KONDENSATU Z CIEPŁOWNI (3) PARAMETRY KONDENSATU NISKA WARTOŚĆ PH (~3) ZAWIESINA STAŁA (POPIÓŁ, 1 2 µm), ORGANICZNE CZĄSTKI STAŁE (BZT 5, CHZT) CZĄSTKI STAŁE METALI CIĘŻKICH ROZPUSZCZONE ZWIĄZKI ORGANICZNE (BZT 5, CHZT) > 25 MG/L ROZPUSZCZONE NIEORGANICZNE SUBSTANCJE

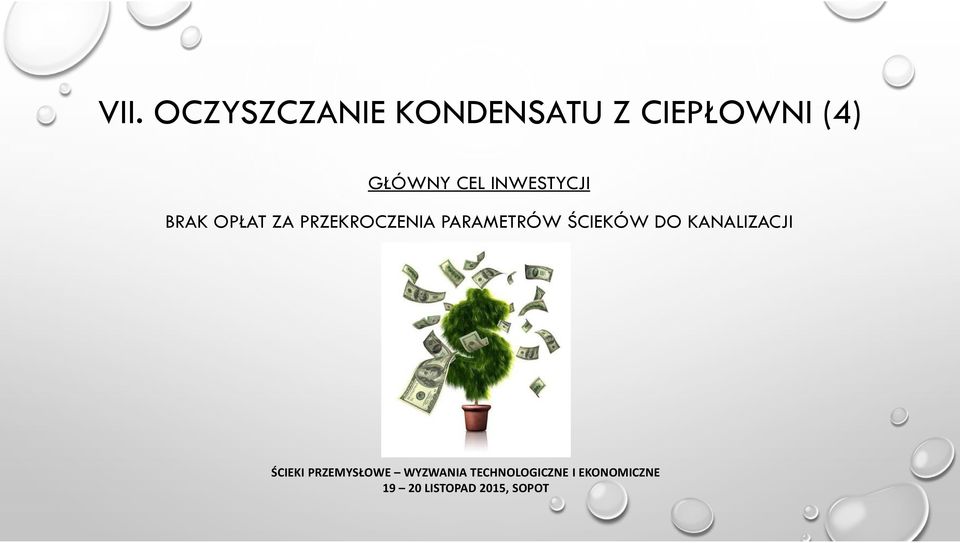

19 VII. OCZYSZCZANIE KONDENSATU Z CIEPŁOWNI (4) GŁÓWNY CEL INWESTYCJI BRAK OPŁAT ZA PRZEKROCZENIA PARAMETRÓW ŚCIEKÓW DO KANALIZACJI

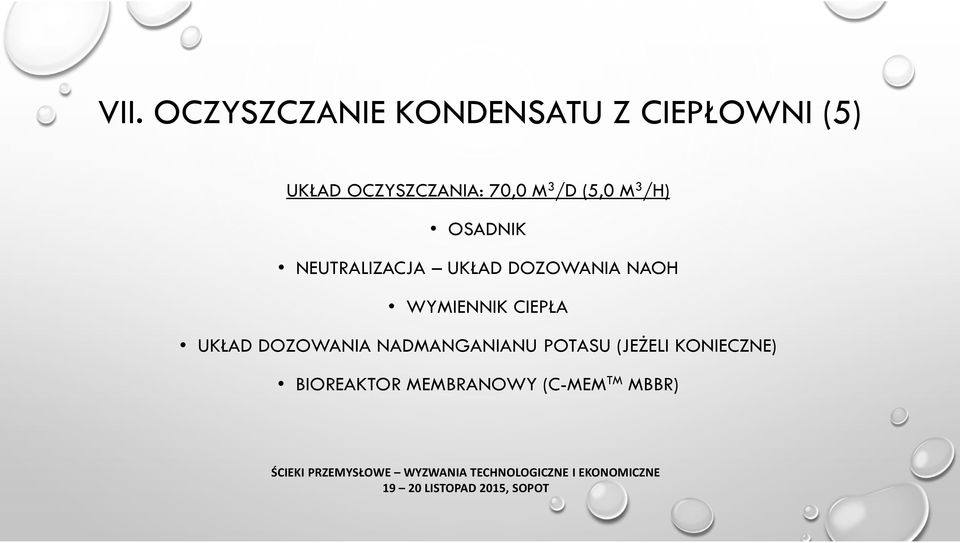

20 VII. OCZYSZCZANIE KONDENSATU Z CIEPŁOWNI (5) UKŁAD OCZYSZCZANIA: 70,0 M 3 /D (5,0 M 3 /H) OSADNIK NEUTRALIZACJA UKŁAD DOZOWANIA NAOH WYMIENNIK CIEPŁA UKŁAD DOZOWANIA NADMANGANIANU POTASU (JEŻELI KONIECZNE) BIOREAKTOR MEMBRANOWY (C-MEM TM MBBR)

21 OCZYSZCZANIE KONDENSATU Z CIEPŁOWNI (6) C-MEM TM MBBR MOVING BED BIOFILM REACTOR

22 VII. OCZYSZCZANIE KONDENSATU Z CIEPŁOWNI (7)

23 OCZYSZCZANIE KONDENSATU Z CIEPŁOWNI (8)

24 VII. OCZYSZCZANIE KONDENSATU Z CIEPŁOWNI (9)

25 OCZYSZCZANIE KONDENSATU Z CIEPŁOWNI (10) PONOWNE WYKORZYSTANIE OCZYSZCZONYCH ŚCIEKÓW INSTALACJA ODWRÓCONEJ OSMOZY

26 VII. OCZYSZCZANIE KONDENSATU Z CIEPŁOWNI (11)

27 VII. OCZYSZCZANIE KONDENSATU Z CIEPŁOWNI (12)

28 VII. OCZYSZCZANIE KONDENSATU Z CIEPŁOWNI (13) PARAMETRY OCZYSZCZONEGO KONDENSATU: PH: 6,5 8,0 CHZT < 10,0 MG/L (> 70% REDUKCJI) BZT < 3,0 MG/L (> 90% REDUKCJI) NH 4 -N < 1,0 MG/L (> 70% REDUKCJI) ZAWIESINA OGÓLNA < 1,0 MG/L (> 99% REDUKCJI) MĘTNOŚĆ < 0,5 MG/L (> 99% REDUKCJI) FOSFOR OGÓLNY < 1,0 MG/L (> 95% REDUKCJI) METALE CIĘŻKIE > 90% REDUKCJI

29 VII. OCZYSZCZANIE KONDENSATU Z CIEPŁOWNI (14) CAŁKOWITY KOSZT INWESTYCYJNY: ,00 KOSZTY EKSPLOATACYJNE (ENERGIA ELEKTRYCZNA, PREPARATY CHEMICZNE, ITP.): 2 * 2 500,00 = 5 000,00 /2 LATA ILOŚĆ KONDENSATU: M 3 /ROK OPŁATA RYCZAŁTOWA ZA ODPROWADZANIE KONDENSATU DO KANALIZACJI: 3,50 /M 3 KOSZT BEZ OCZYSZCZANIA: * 3,50 = /ROK ( ,00 /2 LATA) KOSZT ZWROTU INWESTYCJI: 2 LATA
