2 P e r p e t u a l E n e r g y A p S korzysta z wieloletniego doświadczenia zarówno własnego, jak i naszych partnerów i dostawców rozwiązań dla branży wentylacyjnej. posiada zarówno dynamikę małej organizacji i kompetencje wielkiego przedsiębiorstwa. Perpetual Energy bieże swój początek w latach 9-tych, jeszcze pod inną nazwą, obecna nazwa firmy została nadana w roku 212. wychodzi z założenia iż każdy z nas ma potrzebę i prawo do komfortowego środowiska w pomieszczeniach mieszkalnych. Wychodząc z tego założenia rozwija nowe produkty i metody w porozumieniu z architektami, inżynierami i instalatorami, składając je w całość rozwiązań opartych na wiedzy i doświadczeniu firmy Perpetual Energy. ma na celu kompleksowe rozwiązania, kładąc wagę na ścisły dialog z klientem, doradzając najlepsze z możliwych indywidualnych rozwiązań konstrukcyjnych.

3 Treść Temat Strona VL Pompy ciepła VL 15 4 VL 3 6 VL 6 8 ECV wentylatory ECV 15 1 ECV 3 11 ECV 6 12 FKV jednostki filtrujące FKV15 13 FKV3 14 FKV6 15

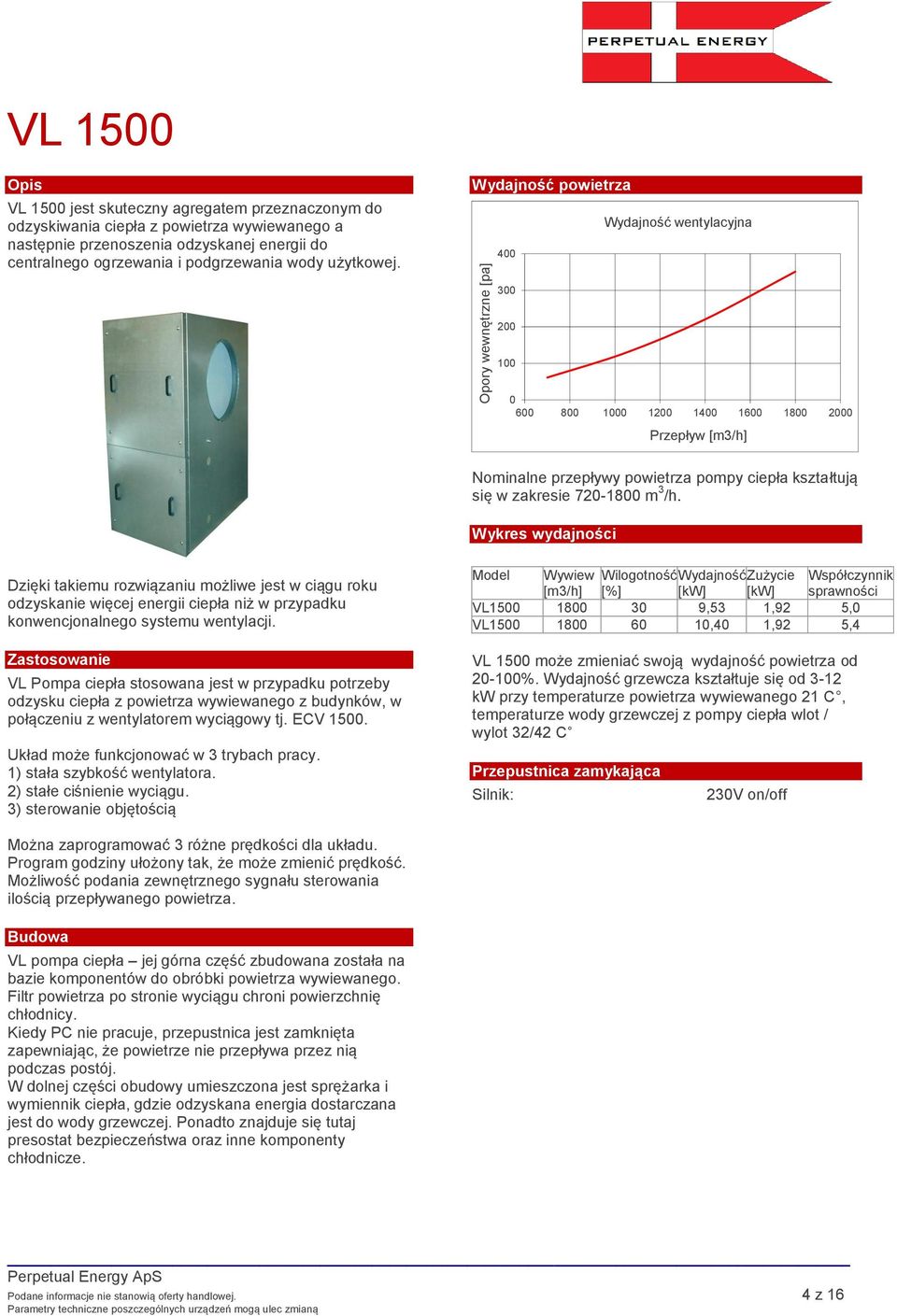

4 VL 15 VL 15 jest skuteczny agregatem przeznaczonym do odzyskiwania ciepła z powietrza wywiewanego a następnie przenoszenia odzyskanej energii do centralnego ogrzewania i podgrzewania wody użytkowej. Wydajność powietrza Nominalne przepływy powietrza pompy ciepła kształtują się w zakresie m 3 /h. Wykres wydajności Dzięki takiemu rozwiązaniu możliwe jest w ciągu roku odzyskanie więcej energii ciepła niż w przypadku konwencjonalnego systemu wentylacji. VL Pompa ciepła stosowana jest w przypadku potrzeby odzysku ciepła z powietrza wywiewanego z budynków, w połączeniu z wentylatorem wyciągowy tj. ECV 15. Układ może funkcjonować w 3 trybach pracy. 1) stała szybkość wentylatora. 2) stałe ciśnienie wyciągu. 3) sterowanie objętością Model Wywiew Wilogotność WydajnośćZużycie Współczynnik [m3/h] [%] [kw] [kw] sprawności VL ,53 1,92 5, VL ,4 1,92 5,4 VL 15 może zmieniać swoją wydajność powietrza od 2-1%. Wydajność grzewcza kształtuje się od 3-12 kw przy temperaturze powietrza wywiewanego 21 C, temperaturze wody grzewczej z pompy ciepła wlot / wylot 32/42 C Przepustnica zamykająca Silnik: 23V on/off Można zaprogramować 3 różne prędkości dla układu. Program godziny ułożony tak, że może zmienić prędkość. Możliwość podania zewnętrznego sygnału sterowania ilością przepływanego powietrza. Budowa VL pompa ciepła jej górna część zbudowana została na bazie komponentów do obróbki powietrza wywiewanego. Filtr powietrza po stronie wyciągu chroni powierzchnię chłodnicy. Kiedy PC nie pracuje, przepustnica jest zamknięta zapewniając, że powietrze nie przepływa przez nią podczas postój. W dolnej części obudowy umieszczona jest sprężarka i wymiennik ciepła, gdzie odzyskana energia dostarczana jest do wody grzewczej. Ponadto znajduje się tutaj presostat bezpieczeństwa oraz inne komponenty chłodnicze. Podane informacje nie stanowią oferty handlowej. 4 z 16

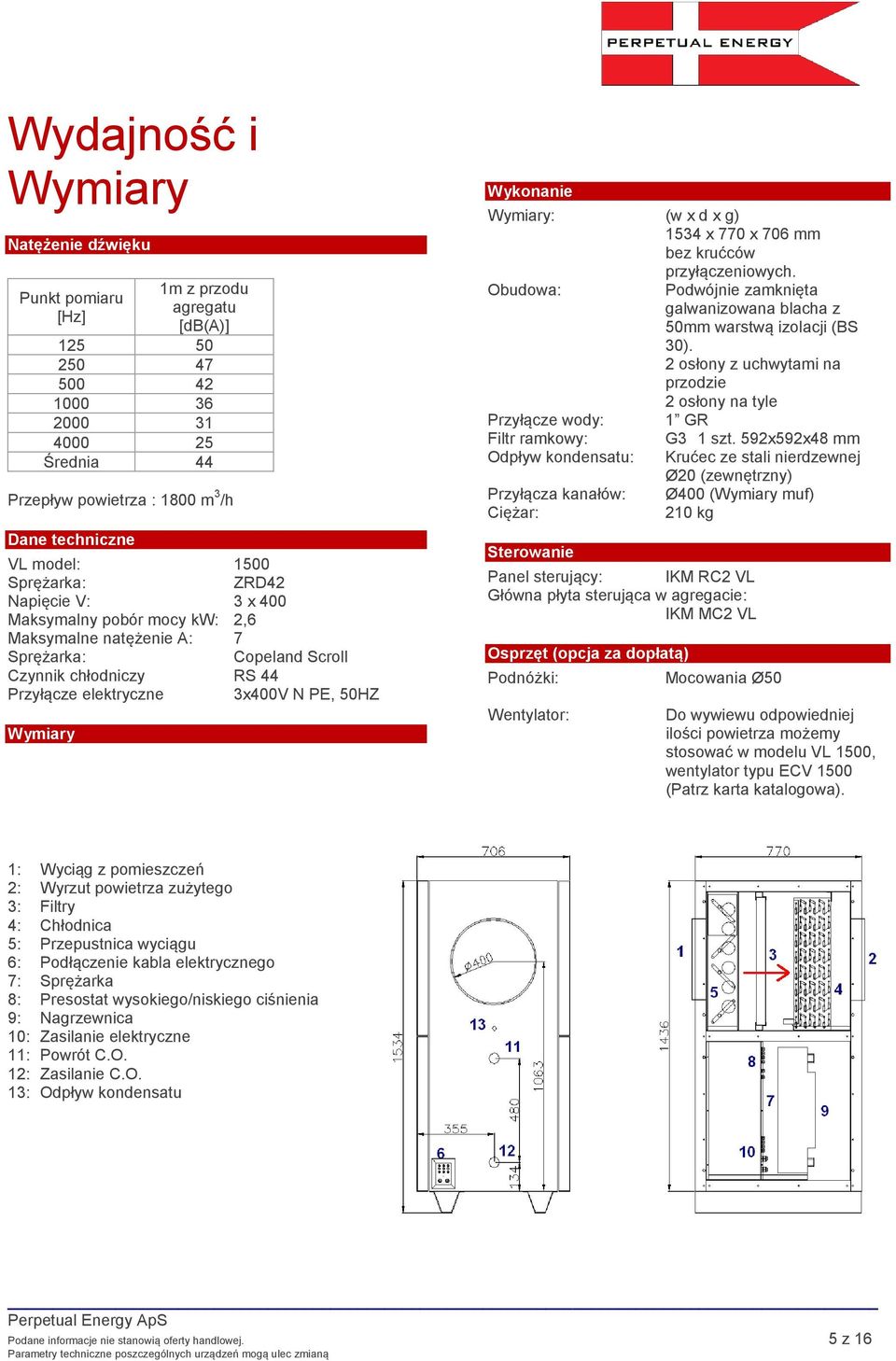

5 Wydajność i Natężenie dźwięku Punkt pomiaru [Hz] 1m z przodu agregatu [db(a)] Średnia 44 Przepływ powietrza : 18 m 3 /h Dane techniczne VL model: 15 Sprężarka: ZRD42 Napięcie V: 3 x 4 Maksymalny pobór mocy kw: 2,6 Maksymalne natężenie A: 7 Sprężarka: Copeland Scroll Czynnik chłodniczy RS 44 Przyłącze elektryczne 3x4V N PE, 5HZ : (w x d x g) 1534 x 77 x 76 mm bez krućców przyłączeniowych. 5mm warstwą izolacji (BS 3). 2 osłony z uchwytami na przodzie 2 osłony na tyle Przyłącze wody: 1 GR Filtr ramkowy: G3 1 szt. 592x592x48 mm Odpływ kondensatu: Krućec ze stali nierdzewnej Ø2 (zewnętrzny) Przyłącza kanałów: Ø4 ( muf) 21 kg Sterowanie Panel sterujący: IKM RC2 VL Główna płyta sterująca w agregacie: IKM MC2 VL Osprzęt (opcja za dopłatą) Podnóżki: Wentylator: Mocowania Ø5 Do wywiewu odpowiedniej ilości powietrza możemy stosować w modelu VL 15, wentylator typu ECV 15 (Patrz karta katalogowa). 1: Wyciąg z pomieszczeń 2: Wyrzut powietrza zużytego 3: Filtry 4: Chłodnica 5: Przepustnica wyciągu 6: Podłączenie kabla elektrycznego 7: Sprężarka 8: Presostat wysokiego/niskiego ciśnienia 9: Nagrzewnica 1: Zasilanie elektryczne 11: Powrót C.O. 12: Zasilanie C.O. 13: Odpływ kondensatu Podane informacje nie stanowią oferty handlowej. 5 z 16

6 VL 3 VL 3 jest skuteczny agregatem przeznaczonym do odzyskiwania ciepła z powietrza wywiewanego a następnie przenoszenia odzyskanej energii do centralnego ogrzewania i podgrzewania wody użytkowej. Wydajność powietrza Nominalne przepływy powietrza pompy ciepła kształtują się w zakresie m 3 /h. Wykres wydajności Dzięki takiemu rozwiązaniu możliwe jest w ciągu roku odzyskanie więcej energii ciepła niż w przypadku konwencjonalnego systemu wentylacji. VL Pompa ciepła stosowana jest w przypadku potrzeby odzysku ciepła z powietrza wywiewanego z budynków, w połączeniu z wentylatorem wyciągowy tj. ECV 3. Układ może funkcjonować w 3 trybach pracy 1) stała szybkość wentylatora. 2) stałe ciśnienie wyciągu. 3) sterowanie objętością Można zaprogramować 3 różne prędkości dla układu. Program godziny ułożony tak, że może zmienić prędkość. Możliwość podania zewnętrznego sygnału sterowania ilością przepływanego powietrza. Model Wywiew Wilogotność Wydajność Zużycie Współczynnik [m3/h] [%] [kw] [kw] sprawności VL , 4,5 VL ,1 4,7 VL 3 może zmieniać swoją wydajność powietrza od 2-1%. Wydajność grzewcza kształtuje się od 4-2 kw przy temperaturze powietrza wywiewanego 21 C, temperaturze wody grzewczej z pompy ciepła wlot / wylot 32/42 C Przepustnica zamykająca Silnik: 23V on/off Budowa VL pompa ciepła jej górna część zbudowana została na bazie komponentów do obróbki powietrza wywiewanego. Filtr powietrza po stronie wyciągu chroni powierzchnię chłodnicy. Kiedy PC nie pracuje, przepustnica jest zamknięta zapewniając, że powietrze nie przepływa przez nią podczas postój. W dolnej części obudowy umieszczona jest sprężarka i wymiennik ciepła, gdzie odzyskana energia dostarczana jest do wody grzewczej. Ponadto znajduje się tutaj presostat bezpieczeństwa oraz inne komponenty chłodnicze. Podane informacje nie stanowią oferty handlowej. 6 z 16

7 Wydajność i Natężenie dźwięku Punkt pomiaru [Hz] 1m z przodu agregatu [db(a)] Średnia 46 Przepływ powietrza : 36 m 3 /h Dane techniczne VL model: 3 Sprężarka: ZRD72 Napięcie V: 3 x 4 Maksymalny pobór mocy kw: 6,6 Maksymalne natężenie Amp: 11,3 Sprężarka: Copeland Scroll Czynnik chłodniczy RS 44 Przyłącze elektryczne 3x4V N PE, 5HZ : (w x d x g) 1534 x 77 x 998 mm bez krućców przyłączeniowych. 5mm warstwą izolacji (BS 3). 2 osłony z uchwytami na przodzie 2 osłony na tyle Przyłącze wody: 1 GR Filtr ramkowy: G3 1 sztuka. 292x592x48 mm G3 1 sztuka. 592x592x48 mm Odpływ kondensatu: Krućec ze stali nierdzewnej Ø2 (zewnętrzny) Przyłącza kanałów: Ø5 ( muf) 282 kg Sterowanie Panel sterujący: IKM RC2 VL Główna płyta sterująca w agregacie: IKM MC2 VL Osprzęt (opcja za dopłatą) Podnóżki: Wentylator: Mocowania Ø5 Do wywiewu odpowiedniej ilości powietrza możemy stosować w modelu VL 3, wentylator typu ECV 3 (Patrz karta katalogowa). 1: Wyciąg z pomieszczeń 2: Wyrzut powietrza zużytego 3: Filtry 4: Chłodnica 5: Przepustnica wyciągu 6: Podłączenie kabla elektrycznego 7: Sprężarka 8: Presostat wysokiego/niskiego ciśnienia 9: Nagrzewnica 1: Zasilanie elektryczne 11: Powrót C.O. 12: Zasilanie C.O. 13: Odpływ kondensatu Podane informacje nie stanowią oferty handlowej. 7 z 16

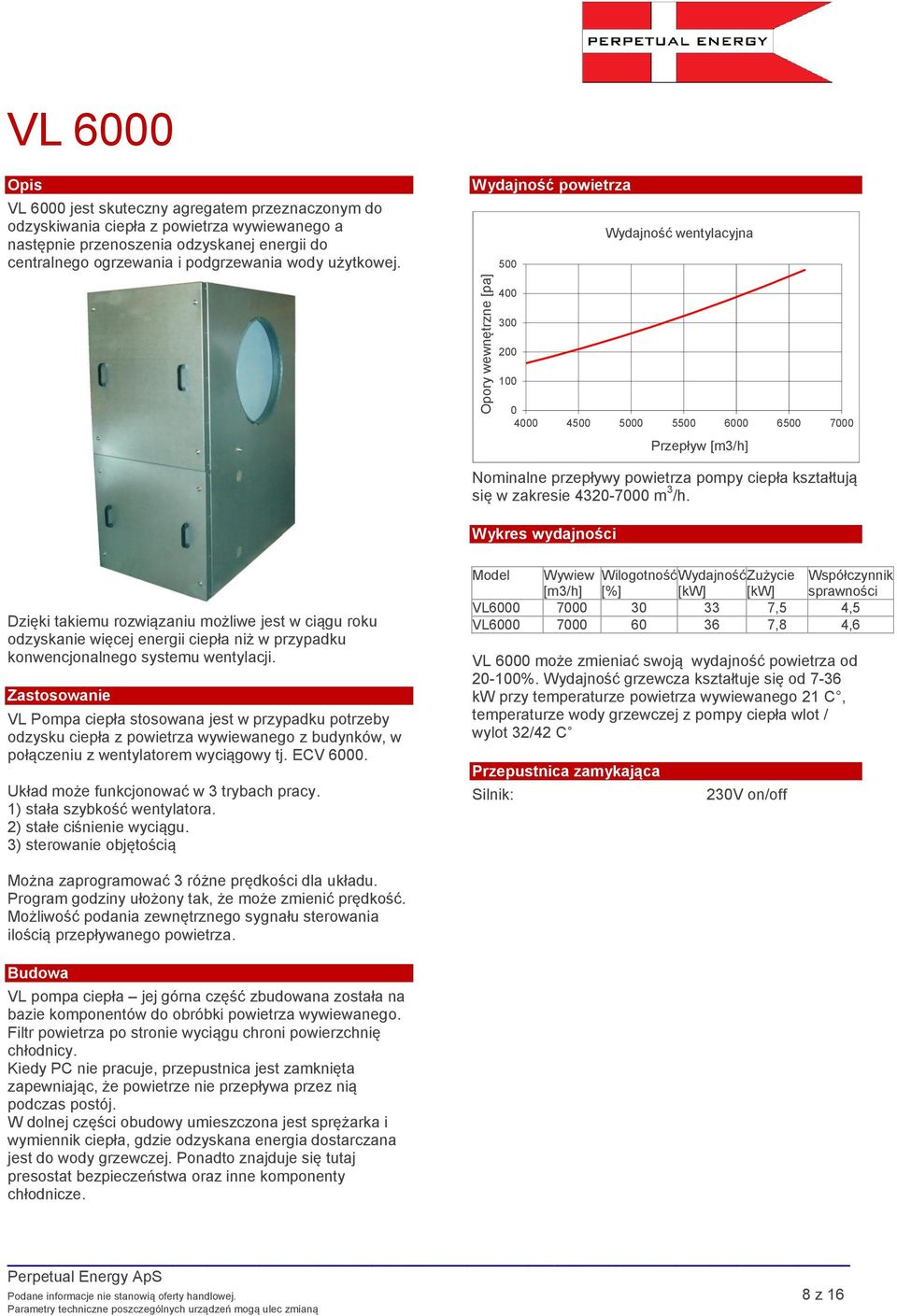

8 VL 6 VL 6 jest skuteczny agregatem przeznaczonym do odzyskiwania ciepła z powietrza wywiewanego a następnie przenoszenia odzyskanej energii do centralnego ogrzewania i podgrzewania wody użytkowej. Wydajność powietrza Nominalne przepływy powietrza pompy ciepła kształtują się w zakresie m 3 /h. Wykres wydajności Dzięki takiemu rozwiązaniu możliwe jest w ciągu roku odzyskanie więcej energii ciepła niż w przypadku konwencjonalnego systemu wentylacji. VL Pompa ciepła stosowana jest w przypadku potrzeby odzysku ciepła z powietrza wywiewanego z budynków, w połączeniu z wentylatorem wyciągowy tj. ECV 6. Układ może funkcjonować w 3 trybach pracy. 1) stała szybkość wentylatora. 2) stałe ciśnienie wyciągu. 3) sterowanie objętością Model Wywiew Wilogotność WydajnośćZużycie Współczynnik [m3/h] [%] [kw] [kw] sprawności VL ,5 4,5 VL ,8 4,6 VL 6 może zmieniać swoją wydajność powietrza od 2-1%. Wydajność grzewcza kształtuje się od 7-36 kw przy temperaturze powietrza wywiewanego 21 C, temperaturze wody grzewczej z pompy ciepła wlot / wylot 32/42 C Przepustnica zamykająca Silnik: 23V on/off Można zaprogramować 3 różne prędkości dla układu. Program godziny ułożony tak, że może zmienić prędkość. Możliwość podania zewnętrznego sygnału sterowania ilością przepływanego powietrza. Budowa VL pompa ciepła jej górna część zbudowana została na bazie komponentów do obróbki powietrza wywiewanego. Filtr powietrza po stronie wyciągu chroni powierzchnię chłodnicy. Kiedy PC nie pracuje, przepustnica jest zamknięta zapewniając, że powietrze nie przepływa przez nią podczas postój. W dolnej części obudowy umieszczona jest sprężarka i wymiennik ciepła, gdzie odzyskana energia dostarczana jest do wody grzewczej. Ponadto znajduje się tutaj presostat bezpieczeństwa oraz inne komponenty chłodnicze. Podane informacje nie stanowią oferty handlowej. 8 z 16

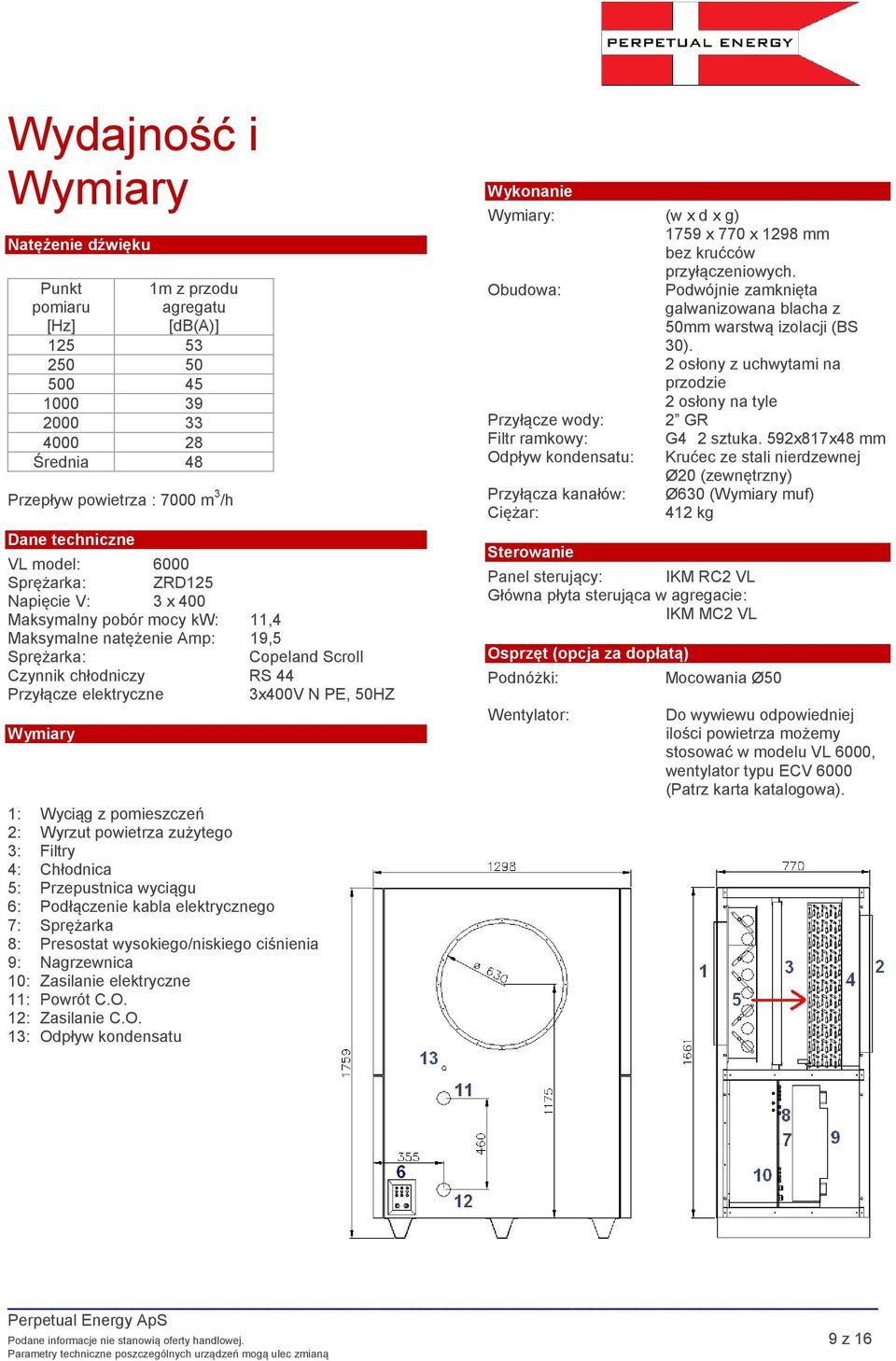

9 Wydajność i Natężenie dźwięku Punkt pomiaru [Hz] 1m z przodu agregatu [db(a)] Średnia 48 Przepływ powietrza : 7 m 3 /h Dane techniczne VL model: 6 Sprężarka: ZRD125 Napięcie V: 3 x 4 Maksymalny pobór mocy kw: 11,4 Maksymalne natężenie Amp: 19,5 Sprężarka: Copeland Scroll Czynnik chłodniczy RS 44 Przyłącze elektryczne 3x4V N PE, 5HZ 1: Wyciąg z pomieszczeń 2: Wyrzut powietrza zużytego 3: Filtry 4: Chłodnica 5: Przepustnica wyciągu 6: Podłączenie kabla elektrycznego 7: Sprężarka 8: Presostat wysokiego/niskiego ciśnienia 9: Nagrzewnica 1: Zasilanie elektryczne 11: Powrót C.O. 12: Zasilanie C.O. 13: Odpływ kondensatu : (w x d x g) 1759 x 77 x 1298 mm bez krućców przyłączeniowych. 5mm warstwą izolacji (BS 3). 2 osłony z uchwytami na przodzie 2 osłony na tyle Przyłącze wody: 2 GR Filtr ramkowy: G4 2 sztuka. 592x817x48 mm Odpływ kondensatu: Krućec ze stali nierdzewnej Ø2 (zewnętrzny) Przyłącza kanałów: Ø63 ( muf) 412 kg Sterowanie Panel sterujący: IKM RC2 VL Główna płyta sterująca w agregacie: IKM MC2 VL Osprzęt (opcja za dopłatą) Podnóżki: Wentylator: Mocowania Ø5 Do wywiewu odpowiedniej ilości powietrza możemy stosować w modelu VL 6, wentylator typu ECV 6 (Patrz karta katalogowa). Podane informacje nie stanowią oferty handlowej. 9 z 16

10 ECV15 ECV 15 jest kompletnym boksem wentylacyjnym, wyposażonym w wysokiej wydajności wentylator EC z płynną regulacją zakresu wydajności. Zdejmowane osłony tworzą możliwość stosowania wentylatora jako modelu prawo i lewostronnego. ECV15 nadaje się szczególnie do wyciągu lub nawiewu powietrza gdzie wymagana jest możliwość regulacji ilości powietrza sygnałem -1V. Wydajność Diagram ukazuje ciśnienie dyspozycyjne do kanałów. Wewnętrzne opory w boksie zostały odliczone rpm 22 rpm 25 rpm SFP=1,2kJ/m3 Silnik Klasa izolacji: F Stopień szczelności: IP 54 Silnik-EC: 3x4 V 5/6 Hz 3,6 A 2,2 KW 355 obr/min Obszar pracy: -25 C til +6 C Cechy: -1V / PWM sygnał sterujący Wentylator Typ: Wentylator promieniowy z łopatkami wygiętymi do tyłu. Ilość łopatek: 7 łopatek Współczynnik-K(m3/h): 95 : Osłony: Przyłącze kanałów: Natężenie dźwięku (wys x szer x długość) 65 x 65 x 715 mm bez. krućców i puszki elektr. 5mm warstwą izolacji (BS 3). Zdejmowane osłony ze śrubami. Ø4 z gumową uszczelką 74 kg Ilość powietrza 15m3/h 4pa 2m3/h 5pa Częstotliwość Naw. Wyc. Naw. Wyc. Naw. Wyc. Naw. Wyc. Hz Lw db Lw(A) db Lw db Lw(A) db Totalnie db Podane informacje nie stanowią oferty handlowej. 1 z 16

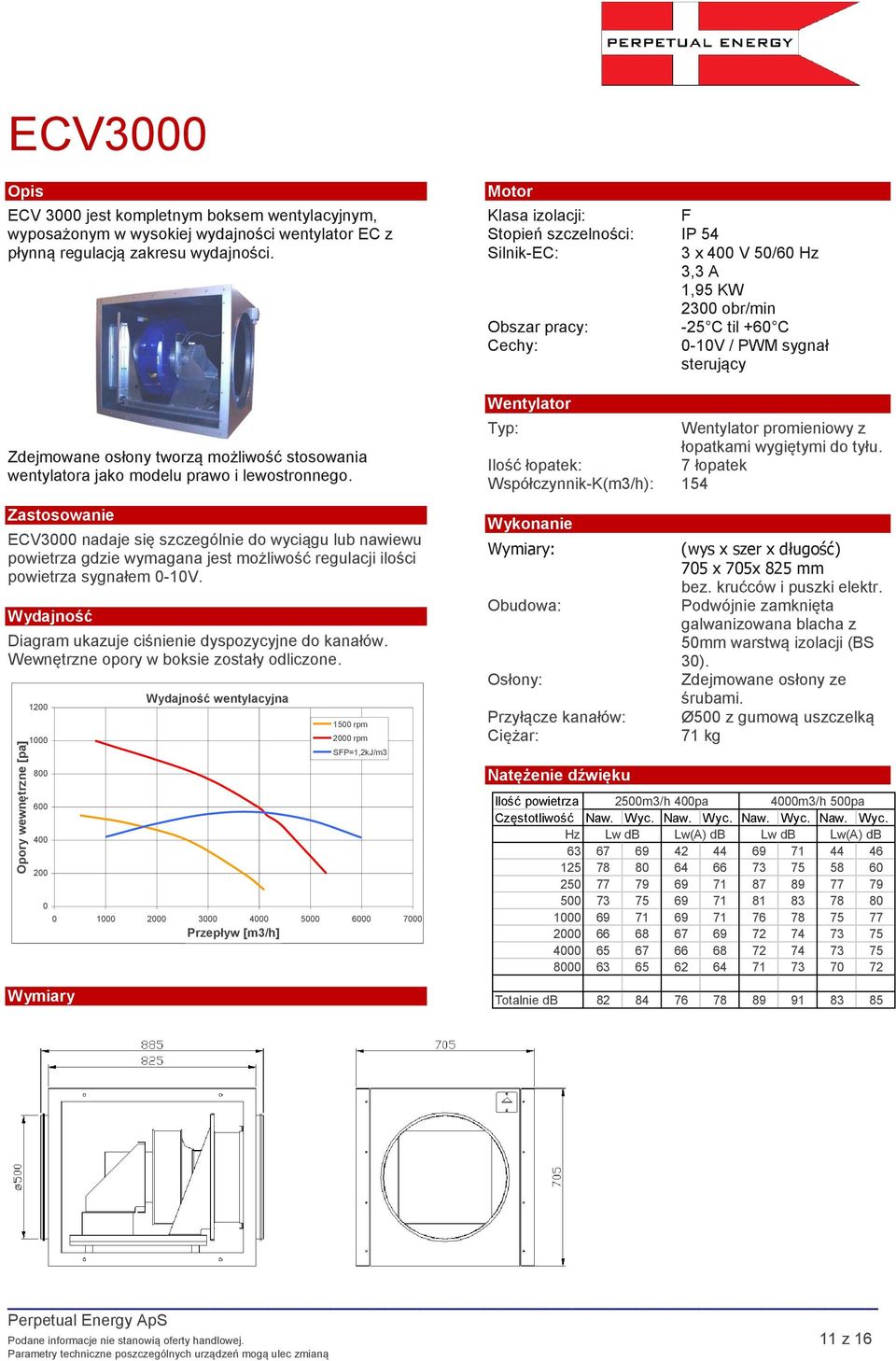

11 ECV3 ECV 3 jest kompletnym boksem wentylacyjnym, wyposażonym w wysokiej wydajności wentylator EC z płynną regulacją zakresu wydajności. Zdejmowane osłony tworzą możliwość stosowania wentylatora jako modelu prawo i lewostronnego. ECV3 nadaje się szczególnie do wyciągu lub nawiewu powietrza gdzie wymagana jest możliwość regulacji ilości powietrza sygnałem -1V. Wydajność Diagram ukazuje ciśnienie dyspozycyjne do kanałów. Wewnętrzne opory w boksie zostały odliczone rpm 2 rpm SFP=1,2kJ/m Motor Klasa izolacji: F Stopień szczelności: IP 54 Silnik-EC: 3 x 4 V 5/6 Hz 3,3 A 1,95 KW 23 obr/min Obszar pracy: -25 C til +6 C Cechy: -1V / PWM sygnał sterujący Wentylator Typ: Wentylator promieniowy z łopatkami wygiętymi do tyłu. Ilość łopatek: 7 łopatek Współczynnik-K(m3/h): 154 : Osłony: Przyłącze kanałów: Natężenie dźwięku (wys x szer x długość) 75 x 75x 825 mm bez. krućców i puszki elektr. 5mm warstwą izolacji (BS 3). Zdejmowane osłony ze śrubami. Ø5 z gumową uszczelką 71 kg Ilość powietrza 25m3/h 4pa 4m3/h 5pa Częstotliwość Naw. Wyc. Naw. Wyc. Naw. Wyc. Naw. Wyc. Hz Lw db Lw(A) db Lw db Lw(A) db Totalnie db Podane informacje nie stanowią oferty handlowej. 11 z 16

12 ECV6 ECV 6 jest kompletnym boksem wentylacyjnym, wyposażonym w wysokiej wydajności wentylator EC z płynną regulacją zakresu wydajności. Zdejmowane osłony tworzą możliwość stosowania wentylatora jako modelu prawo i lewostronnego. ECV6 nadaje się szczególnie do wyciągu lub nawiewu powietrza gdzie wymagana jest możliwość regulacji ilości powietrza sygnałem -1V. Wydajność Diagram ukazuje ciśnienie dyspozycyjne do kanałów. Wewnętrzne opory w boksie zostały odliczone rpm 12 rpm 16 rpm SFP=1,2kJ/m Motor Klasa izolacji: F Stopień szczelności: IP 54 Silnik-EC: 3 x 4 V 5/6 Hz 3,9 A 2,4 KW 166 obr/min Obszar pracy: -25 C til +6 C Cechy: -1V / PWM sygnał sterujący Wentylator Typ: Wentylator promieniowy z łopatkami wygiętymi do tyłu. Ilość łopatek: 7 łopatek Współczynnik-K(m3/h): 252 : (h x b x d) 835 x 8 x 975 mm bez. krućców i puszki elektr. 5mm warstwą izolacji (BS 3). Osłony: Zdejmowane osłony ze śrubami. Przyłącze kanałów: Ø63 z gumową uszczelką 9 kg Natężenie dźwięku Ilość powietrza 4m3/h 4pa 6m3/h 5pa Częstotliwość Naw. Wyc. Naw. Wyc. Naw. Wyc. Naw. Wyc. Hz Lw db Lw(A) db Lw db Lw(A) db Totalnie db Podane informacje nie stanowią oferty handlowej. 12 z 16

13 FKV15 FKV15 jest kompletnym boksem filtrującym wyposażonym w zależności od potrzeby w filtr ramkowy lub kieszeniowy. Opory Diagram ukazuje opory przy zastosowaniu filtrów różnej klasy. 15 Zdejmowane osłony tworzą możliwość stosowania wentylatora jako modelu prawo i lewostronnego. FKV15 nadaje się szczególnie do wyciągu lub nawiewu powietrza gdzie wymagana jest możliwość skutecznego oczyszczania powietrza rśżnymi klasami filtrów. FilterTypr Klasyfikacja: EN 779 Filtr dokładny klasy: EU5 : 49x49x535 Ilość kieszeni: 6 Filtr dokładny klasy: EU7 : 49x49x535 Ilość kieszeni: 1 Inne klasy filtrów na zapytanie. 1 5 Zalecany maksymalny spadek ciśnienia: Filtr wstępny Filtr dokładny : Osłony: Przyłącze kanałów: Osprzęt pa 3 pa (wys x szer x długość) 65 x 65 x715 mm Bez krućcy. 5mm warstwą izolacji (BS 3). Zdejmowane osłony ze śrubami. Ø4 z gumową uszczelką 34 kg Przepustnica zamykająca: Wbudowana przepustnica zamykająca z siłownikiem opcja za dopłatą. EU5 EU7 Podane informacje nie stanowią oferty handlowej. 13 z 16

14 FKV3 FKV3 jest kompletnym boksem filtrującym wyposażonym w zależności od potrzeby w filtr ramkowy lub kieszeniowy. Opory Diagram ukazuje opory przy zastosowaniu filtrów różnej klasy. 2 Zdejmowane osłony tworzą możliwość stosowania wentylatora jako modelu prawo i lewostronnego. FKV3 nadaje się szczególnie do wyciągu lub nawiewu powietrza gdzie wymagana jest możliwość skutecznego oczyszczania powietrza rśżnymi klasami filtrów. FilterTypr Klasyfikacja: EN 779 Filtr wstępny: : G3 592x592x48 Filtr wstępny: G4 : 592x592x36 Ilość kieszeni: 6 Filtr dokładny klasy: EU5 : 592x592x6 Ilość kieszeni: 6 Filtr dokładny klasy: EU7 : 592x592x535 Ilość kieszeni: 1 Inne klasy filtrów na zapytanie Zalecany maksymalny spadek ciśnienia: Filtr wstępny Filtr dokładny 25 pa 3 pa : (h x b x d) 75 x 75 x 825 mm Bez krućcy. 5mm warstwą izolacji (BS 3). Osłony: Zdejmowane osłony ze śrubami. Przyłącze kanałów: Ø5 z gumową uszczelką 34 kg Osprzęt G3 G4 EU5 EU7 Przepustnica zamykająca: Wbudowana przepustnica zamykająca z siłownikiem opcja za dopłatą. Podane informacje nie stanowią oferty handlowej. 14 z 16

15 FKV6 FKV6 jest kompletnym boksem filtrującym wyposażonym w zależności od potrzeby w filtr ramkowy lub kieszeniowy. Opory Diagram ukazuje opory przy zastosowaniu filtrów różnej klasy. 2 Zdejmowane osłony tworzą możliwość stosowania wentylatora jako modelu prawo i lewostronnego. FKV6 nadaje się szczególnie do wyciągu lub nawiewu powietrza gdzie wymagana jest możliwość skutecznego oczyszczania powietrza rśżnymi klasami filtrów. FilterTypr Klasyfikacja: EN 779 Filtr dokładny klasy: EU5 : 674x722x6 Ilość kieszeni: 6 Filtr dokładny klasy: EU7 : 674x722x6 Ilość kieszeni: 1 Inne klasy filtrów na zapytanie Zalecany maksymalny spadek ciśnienia: Filtr wstępny Filtr dokładny 25 pa 3 pa : (h x b x d) 835 x 8 x 975 mm Bez krućcy. 5mm warstwą izolacji (BS 3). Osłony: Zdejmowane osłony ze śrubami. Przyłącze kanałów: Ø63 z gumową uszczelką 53 kg Osprzęt Przepustnica zamykająca: Wbudowana przepustnica zamykająca z siłownikiem opcja za dopłatą. EU5 EU7 Podane informacje nie stanowią oferty handlowej. 15 z 16
