1 Filtry Serii P Usuwanie oleju z kąpieli odtłuszczających, zanieczyszczeń oraz oleju w trawieniu i płuczkach Mieszanie kąpieli trawiących Filtrowanie topników Ogniowe Filtry Serii P.indd :57:48

USUWANIE OLEJU Z KĄPIELI ODTŁUSZCZAJĄCYCH, TRAWIĄCYCH I PŁUCZĄCYCH Zasada działania: Kąpiel jest w sposób ciągły filtrowana przez hydrofobową

Filtr P51 wyposażony w pompę wirnikową (wydajność od 20 do 40 m 3 /h) i cztery kontenery OIL-TECH zawierające microfibrę jest w stanie odfiltrować do

W sposób ciągły usuwa zemulgowany i pływający olej. 2. Zapobiega przedostaniu się oleju do kąpieli trawiącej, topnika lub cynku. 3.

Wpływa na podwyższenie jakości produkcji finalnej.

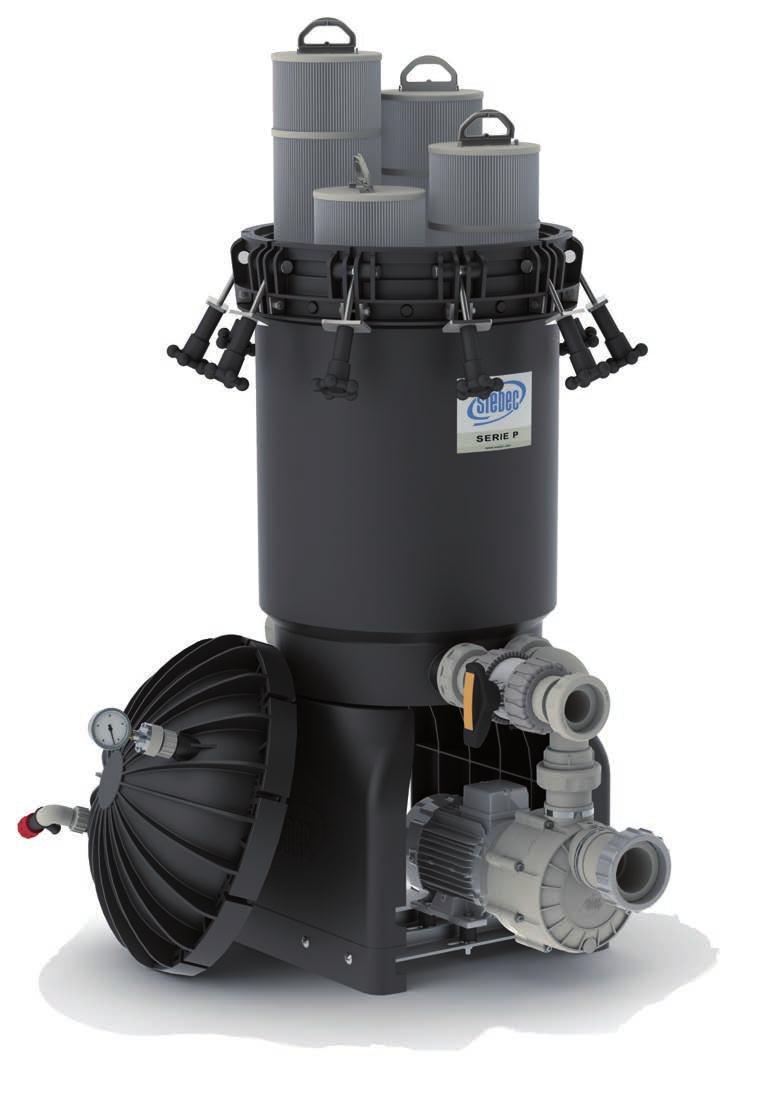

2 USUWANIE OLEJU Z KĄPIELI ODTŁUSZCZAJĄCYCH, TRAWIĄCYCH I PŁUCZĄCYCH Zasada działania: Kąpiel jest w sposób ciągły filtrowana przez hydrofobową mikrofibrę, która adsorbuje olej w postaci emulsji, nie zmniejszając stężenia substancji powierzchniowo czynnych. Filtr P51 wyposażony w pompę wirnikową (wydajność od 20 do 40 m 3 /h) i cztery kontenery OIL-TECH zawierające microfibrę jest w stanie odfiltrować do 24 litrów oleju. Filtr jest podłączony do kąpieli za pomocą przyłączy DN65 na wejściu i DN55 na wyjściu rur lub węży. Zalety: 1. W sposób ciągły usuwa zemulgowany i pływający olej. 2. Zapobiega przedostaniu się oleju do kąpieli trawiącej, topnika lub cynku. 3. Wydłuża żwotność kąpieli i obniża koszty utylizacji. 4. Zmniejsza ilość przestojów lini związanych z wymianą kąpieli. 5. Wpływa na podwyższenie jakości produkcji finalnej. OIL-TECH kontener Roztwór przepływa przez wkład wypełniony mikrofibrą w płóciennym worku, worek pozwala na szybką i łatwą wymianę wsadu. Mikrofibra świetnie adsorbuje węglowodory. Jest hydrofobowa i nie zmniejsza stężenia kwasów ani zasad. Średnio wsad 11 litrów mikrofibry (około 0.7 kg) zatrzymuje 6l oleju. Ogniowe Filtry Serii P.indd :57:55

SKIM-TECH Brevet SIEBEC USUWANIE OLEJU Z KĄPIELI ODTŁUSZCZAJĄCYCH, TRAWIĄCYCH I PŁUCZĄCYCH Wyjście z wanny do filtra Półśrubunek Wspornik (opcjonalnie) Wersja przykręcana Wersja magnetyczna Wersja

powierzchnię kąpieli z unoszących się na niej zanieczyszczeń i oleju. Opatentowane ruchome ramie pracuje w zakresie 240 mm zmiany wysokości lustra kąpieli. Zalety: 1.

3 SKIM-TECH Brevet SIEBEC USUWANIE OLEJU Z KĄPIELI ODTŁUSZCZAJĄCYCH, TRAWIĄCYCH I PŁUCZĄCYCH Wyjście z wanny do filtra Półśrubunek Wspornik (opcjonalnie) Wersja przykręcana Wersja magnetyczna Wersja spawana PP Pływak Zasysanie z lustra kąpieli Ruchome ramie dostosowujące się do poziomu kąpieli Zasada działania: SKIM-TECH pływający zbiornik połączony z filtrem lub odolejaczem pozwala oczyszczać powierzchnię kąpieli z unoszących się na niej zanieczyszczeń i oleju. Opatentowane ruchome ramie pracuje w zakresie 240 mm zmiany wysokości lustra kąpieli. Zalety: 1. W sposób ciągły usuwa zanieczyszczenia z powierzchni zapewniając przepływ i czyste lustro kąpieli. 2. Zapobiega przedostaniu się zanieczyszczeń do topnika. 3. W końcowym efekcie poprawia jakość obrabianych elementów. Ogniowe Filtry Serii P.indd :57:58

MIESZANIE KĄPIELI TRAWIĄCYCH Zasada działania: Pompa wirnikowa (wydajność do 57m 3 /h) połączona z wanną sztywnymi rurami

Rury są przystosowane do wytwarzania jednorodonego przepływu laminarnego z jednego końca wanny do drugiego. Zalety: 1.

Zwiększa prędkośc trawienia i skraca czas całego cyklu, szczególnie w niskich temperaturach. 3.

Pompa A32 PP - Korpus pompy wykonany z formowanego wtryskowo polimeru (polipropylen). - Zamknięty wirnik obrotowy pompy.

4 MIESZANIE KĄPIELI TRAWIĄCYCH Zasada działania: Pompa wirnikowa (wydajność do 57m 3 /h) połączona z wanną sztywnymi rurami zainstalowanymi w każdym rogu wanny wytwarza przepływ laminarny kąpieli trawiącej. Rury są przystosowane do wytwarzania jednorodonego przepływu laminarnego z jednego końca wanny do drugiego. Zalety: 1. Zapobiega osadzaniu się jonów żelaza na obrabianych detalach. 2. Zwiększa prędkośc trawienia i skraca czas całego cyklu, szczególnie w niskich temperaturach. 3. Poprawia rozkład trawienia na całej powierzchni detalu. 4. W rezultacie wpływa na jakość obróbki cynkowania. Pompa A32 PP - Korpus pompy wykonany z formowanego wtryskowo polimeru (polipropylen). - Zamknięty wirnik obrotowy pompy. - Odporna na silne kwasy. - Maksymalna temperatura cieczy = 80 C. - Wysoka sprawność przepływu. - Maksymalna wydajność (m 3 /h) = 57 m 3 /h. - Maksymalna wysokość podnoszenia (m) 47 m. - Bardzo odporne na zużycie węglikowe uszczelnienie mechaniczne. Ogniowe Filtry Serii P.indd :58:02

FILTRACJA TOPNIKA, KĄPIELI PŁUCZĄCYCH I PASYWACJI Wkład FIL-TECH Bardzo duża pojemność wkładu (5 m 2

Porowatość filtra od 5 do 100 mikronów, w zależnośći od zastosowania.

utlenionej lub przez napowietrzanie, a następnie odfiltrowujemy osad za pomocą wkładu L-TECH.

5 FILTRACJA TOPNIKA, KĄPIELI PŁUCZĄCYCH I PASYWACJI Wkład FIL-TECH Bardzo duża pojemność wkładu (5 m 2 powierzchni filtracyjnej). Wielokrotnego użycia. Porowatość filtra od 5 do 100 mikronów, w zależnośći od zastosowania. Zasada działania w topniku: W celu usunięcia żelaza z kąpieli topnikowej wytrącamy je przez dodanie wody utlenionej lub przez napowietrzanie, a następnie odfiltrowujemy osad za pomocą wkładu L-TECH. Zalety stosowania w kąpieli do topnikowania: 1. Utrzymuje stężenie żelaza w kąpieli topnika poniżej 1 g/l. 2. Zwiększa żywotność kąpieli topnika i płuczek. 3. Poprawia jakość obrabianych detali. Ogniowe Filtry Serii P.indd :58:04

6 Centrala Filie Dystrybutorzy SIEBEC S.A. ZAC Vence Ecoparc 9 rue des platanes ST-EGREVE FRANCE Tel : +33 (0) Fax : +33 (0) siebec@siebec.com SIEBEC U.K. Ltd Unit 3 - ST.Alban s Business Park ST. ALBAN S RD STAFFORD - ST16 3DR U.K. Tel. : +44 (0) Fax : +44 (0) sales@siebec.co.uk SIEBEC GmbH Im Grund 11 Postfach Walzbachtal DEUTSCHLAND Tel : +49 (0) Fax : +49 (0) info@siebecgmbh.de GALVANO-PARTNERS S.C. ul. Dąbrowskiego Łódź POLAND Tel : Fax : biuro@galvanopartners.pl Ogniowe Filtry Serii P.indd :58:04
