Technologie oczyszczania biogazu

Transkrypt

1 Szansą dla rolnictwa i środowiska - ogólnopolska kampania edukacyjno-informacyjna Piła Płotki, grudnia 2012 r. Szkolenie dla doradców rolnych Technologie oczyszczania biogazu Technologie oczyszczania biogazu Dariusz Dariusz Wiącek Instytut Agrofizyki PAN w Lublinie

2 Biogaz Biogaz gaz wytwarzany przez mikroorganizmy z materii organicznej w czasie fermentacji beztlenowej, składający się głównie z metanu CH 4, dwutlenku węgla CO 2 oraz niewielkich ilości azotu, siarkowodoru i wodoru. Składnik biogazu Zawartość [%] metan % dwutlenek węgla % siarkowodór ppm wodór < 1 % tlenek węgla 0 2 % azot < 2 % tlen < 2 % inne śladowe ilości

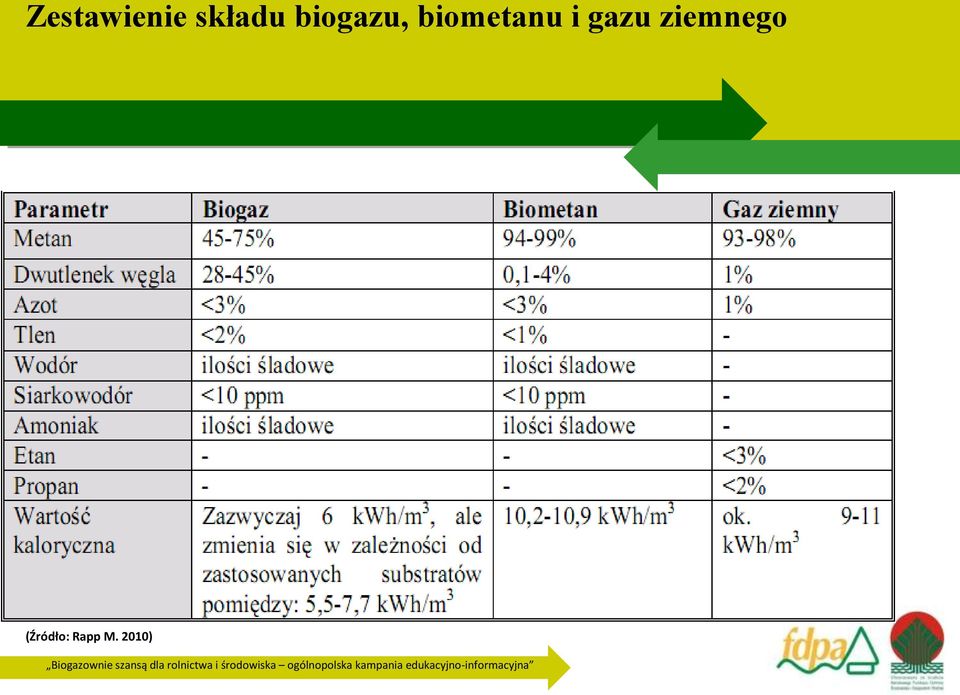

3 Zestawienie składu biogazu, biometanu i gazu ziemnego (Źródło: Rapp M. 2010)

4 Główne kierunki zastosowania biometanu: produkcja energii elektrycznej i ciepła w kogeneracji (CHP), produkcja ciepła, transport przemysl chemiczny (metanol) ogniwa paliwowe

5 Najczęściej stosowane technologie do oczyszczania biogazu adsorpcja zmiennociśnieniowa (PSA ang. Pressure Swing Adsorption) płuczka wodna absorpcja chemiczna (płuczka aminowa) absorpcja fizyczna (wymywanie z zastosowaniem płynów) separacja membranowa separacja kriogeniczna

6 Płuczka wodna (Źródło: Malmberg, P. Mroczkowski, M. Seiffert 2011)

7 Płuczka wodna Kristianstad - Szwecja Źródło: A. Petersson, A. Wellinger 2009

8 Technologia PSA (Źródło: Carbotech, P. Mroczkowski, M. Seiffert 2011)

9 Technologia PSA węgiel aktywny lub zeolity regeneracja kolumn przez obniżenie ciśnienia równoległa praca kolumn

10 Rozpuszczalność gazów (CO 2, CH 4, H 2 S) w wodzie fhhgj

11 Rozpuszczalność gazów (CO 2, CH 4, H 2 S) w wodzie

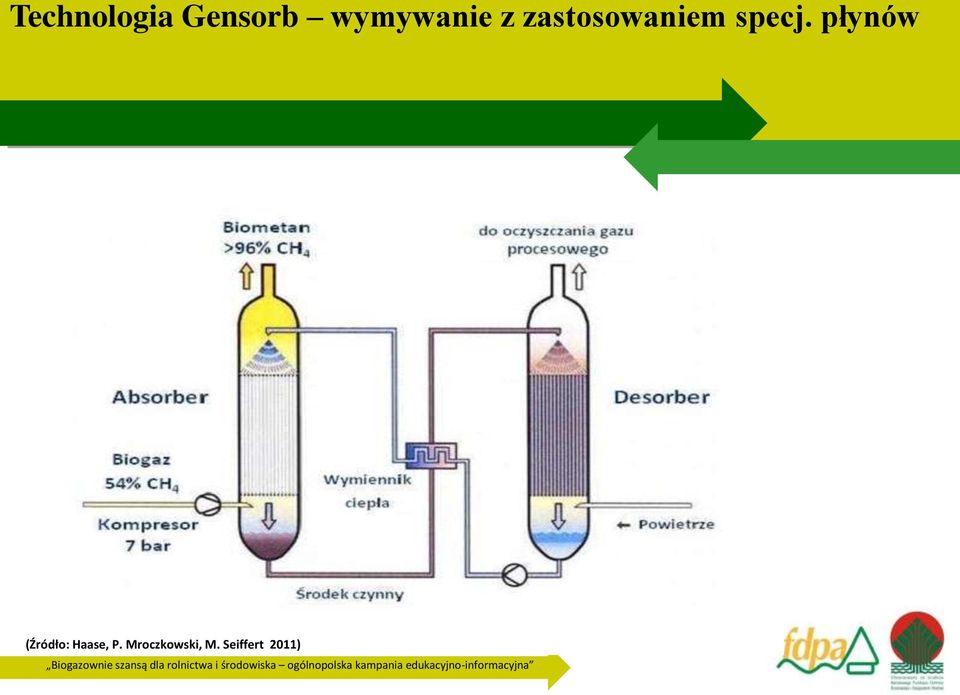

12 Technologia Gensorb wymywanie z zastosowaniem specj. płynów (Źródło: Haase, P. Mroczkowski, M. Seiffert 2011)

13 Płuczka aminowa wymywanie z zastosowaniem amin monoetyloamina (Źródło: P. Mroczkowski, M. Seiffert 2011)

14 Technologia membranowa Źródło: Harasek, M. TU Wien)

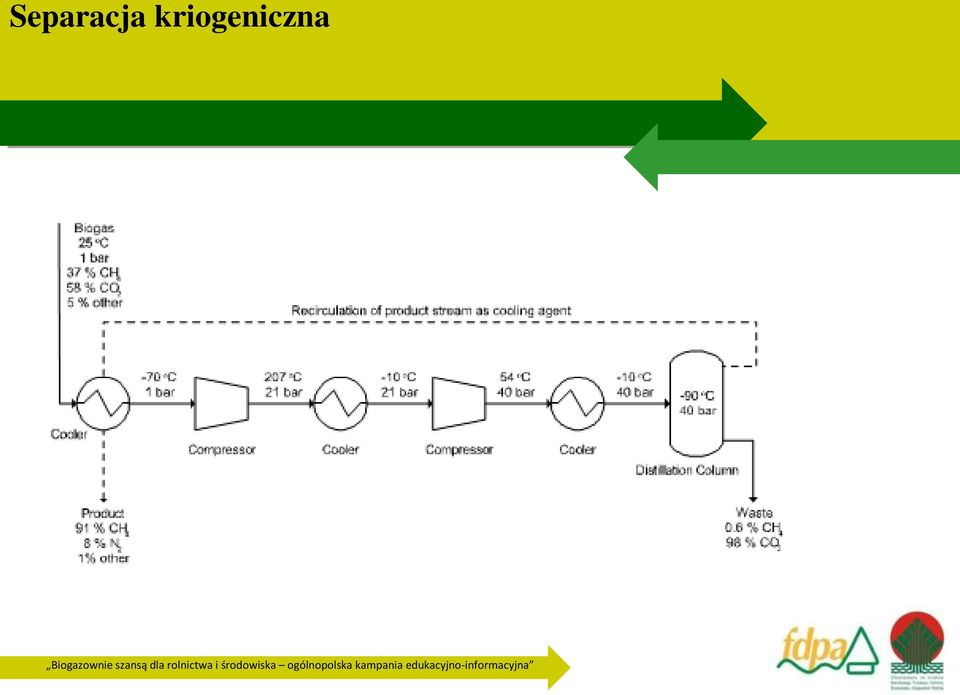

15 Separacja kriogeniczna

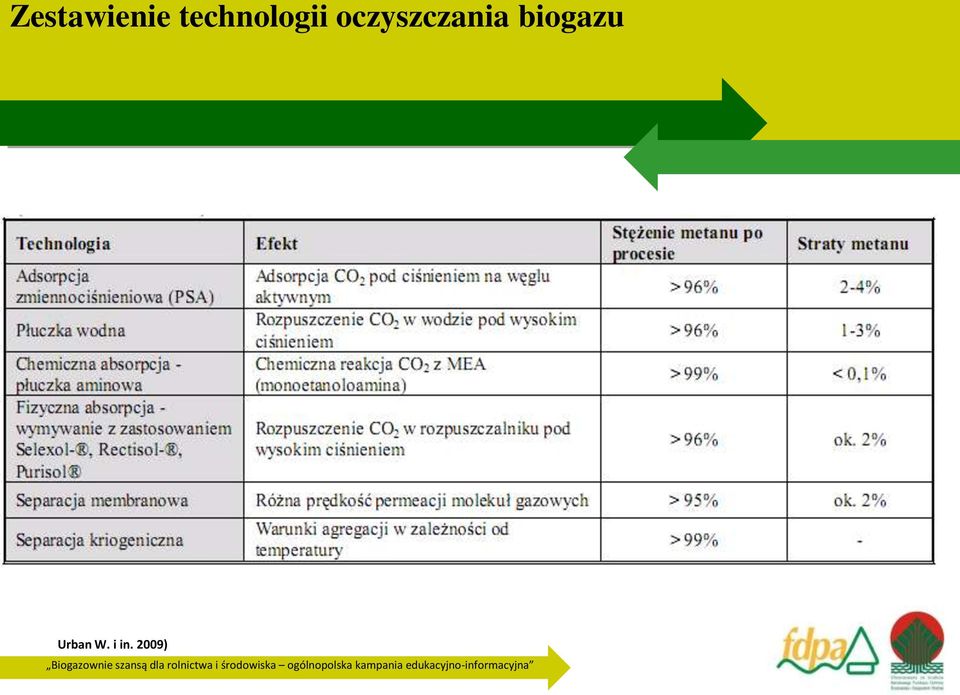

16 Zestawienie technologii oczyszczania biogazu Urban W. i in. 2009)

17 Nakłady inwestycyjne na budowę instalacji

18 Rozwój instalacji do oczyszczania biogazu na świecie Źródło: A. Petersson, A. Wellinger 2009

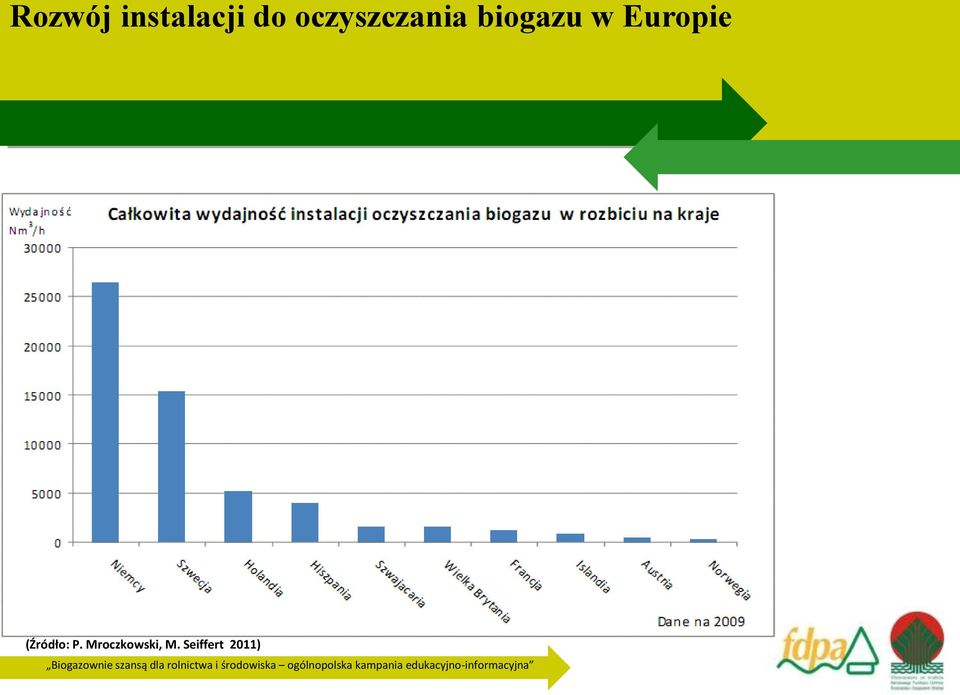

19 Rozwój instalacji do oczyszczania biogazu w Europie (Źródło: P. Mroczkowski, M. Seiffert 2011)

20 Rozmieszczenie biogazowni z instalacjami oczyszczania biogazu

21 Przykłady instalacji - Szwecja

22 Przykłady instalacji - Szwecja Vasteras Szwecja (płuczka wodna)

23 Przykłady instalacji - Szwecja Linkoping Szwecja (płuczka wodna)

24 Przykłady instalacji - Szwecja

25 Przykłady instalacji - Szwecja Ahrens, Szwecja

26 Przykłady instalacji - Niemcy

27 Przykłady instalacji - Niemcy Pliening Niemcy (PSA)

28 Przykłady instalacji - Niemcy Gustrow Niemcy (płuczka wodna)

29 Przykłady instalacji - Niemcy Schwandorf Niemcy (PSA)

30 Przykłady instalacji inne kraje
