Szwedzkie Rozwiązania Gospodarki Biogazem na Oczyszczalniach Ścieków. Dag Lewis-Jonsson

Transkrypt

1 Szwedzkie Rozwiązania Gospodarki Biogazem na Oczyszczalniach Ścieków Dag Lewis-Jonsson

2 Zapobieganie Obróbka Niedopuścić do dostarczania zanieczyszczeń których nie możemy redukować Odzysk związścieki i Energia ków azotu i fosforu Zrównoważona Ścieki i osad Zagospodarowanie obróbka źródłem energii osadów

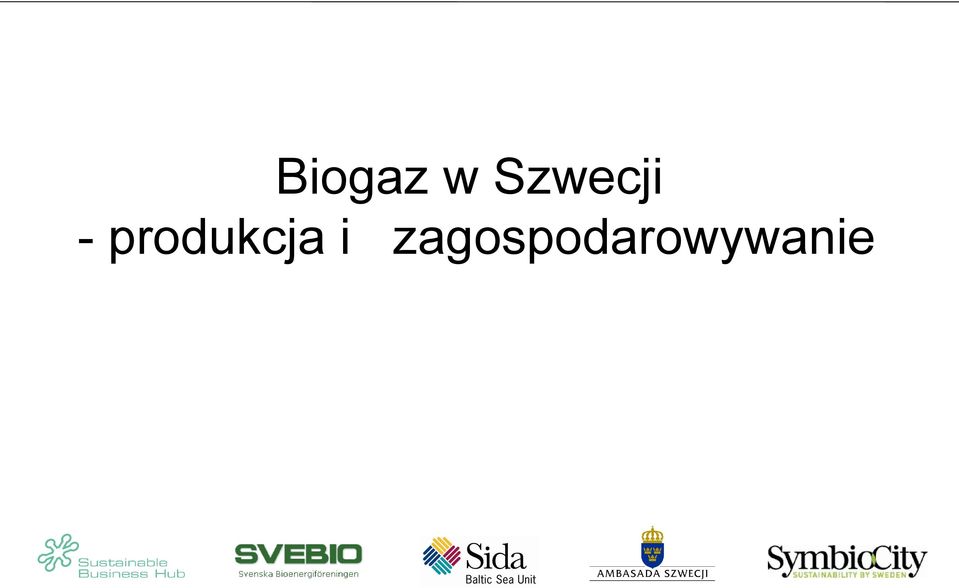

3 Biogaz w Szwecji - produkcja i zagospodarowywanie

4 Od ścieków do energii Odzysk energii Pompy ciepła odzyskujące ciepło z oczyszczonych ścieków. Fermentacja osadów i optymalna gospodarka biogazem. Ulepszone technologie fermentacji Obróbka wstępna i współfermentacja. Optymalizacja procesu poprzez dokładniejszą kontrolę procesu.

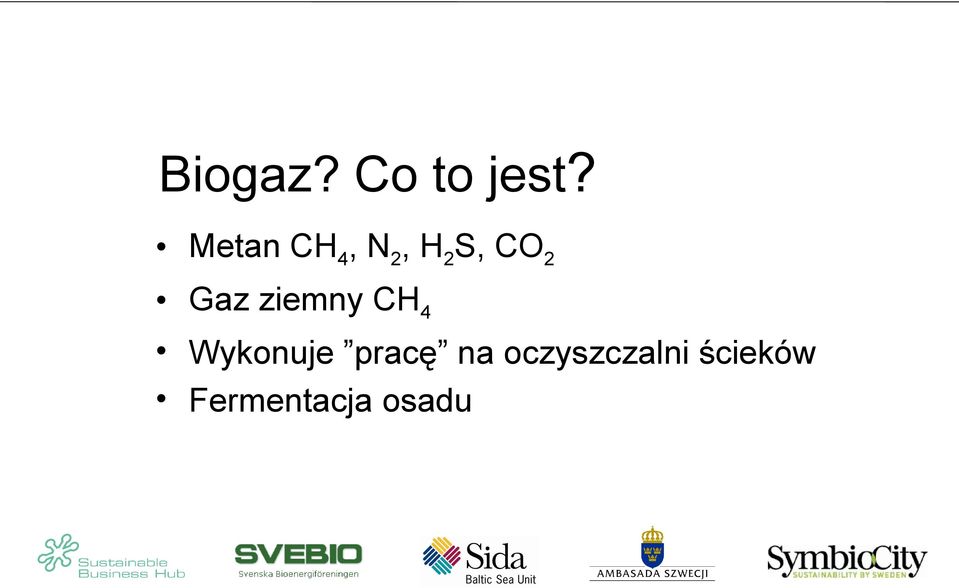

5 Biogaz? Co to jest? Metan CH4, N2, H2S, CO2 Gaz ziemny CH4 Wykonuje pracę na oczyszczalni ścieków Fermentacja osadu

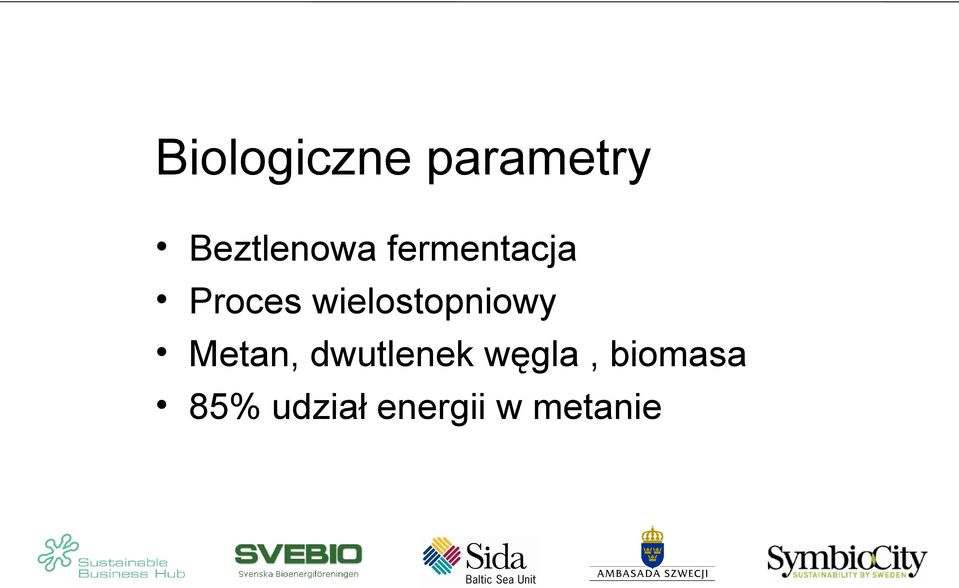

6 Biologiczne parametry Beztlenowa fermentacja Proces wielostopniowy Metan, dwutlenek węgla, biomasa 85% udział energii w metanie

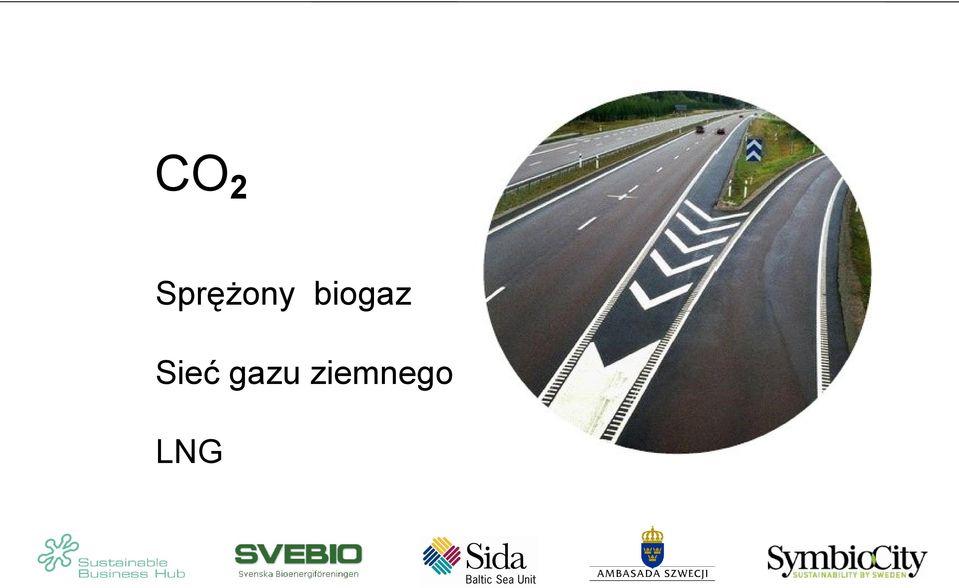

7 CO2 Sprężony biogaz Sieć gazu ziemnego LNG

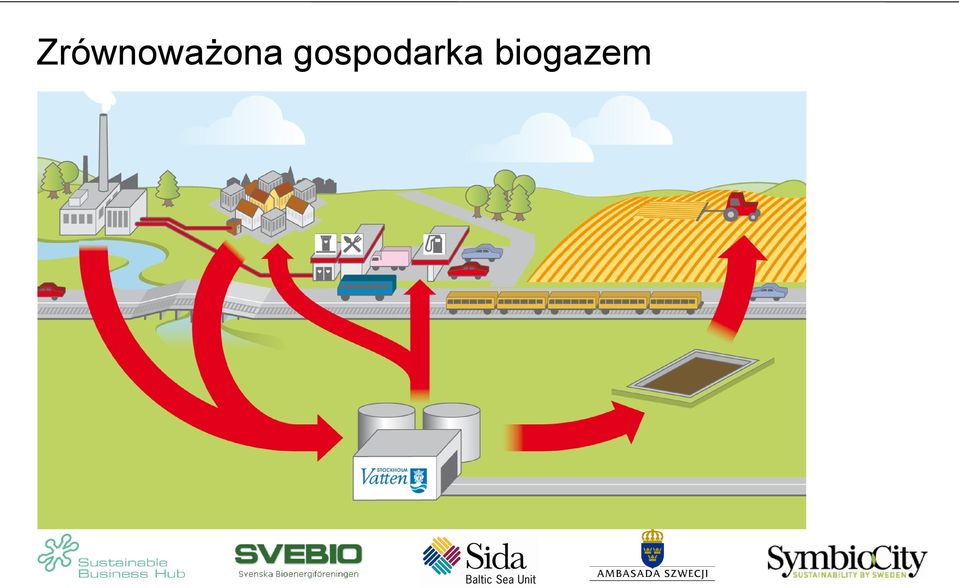

8 Zrównoważona gospodarka biogazem

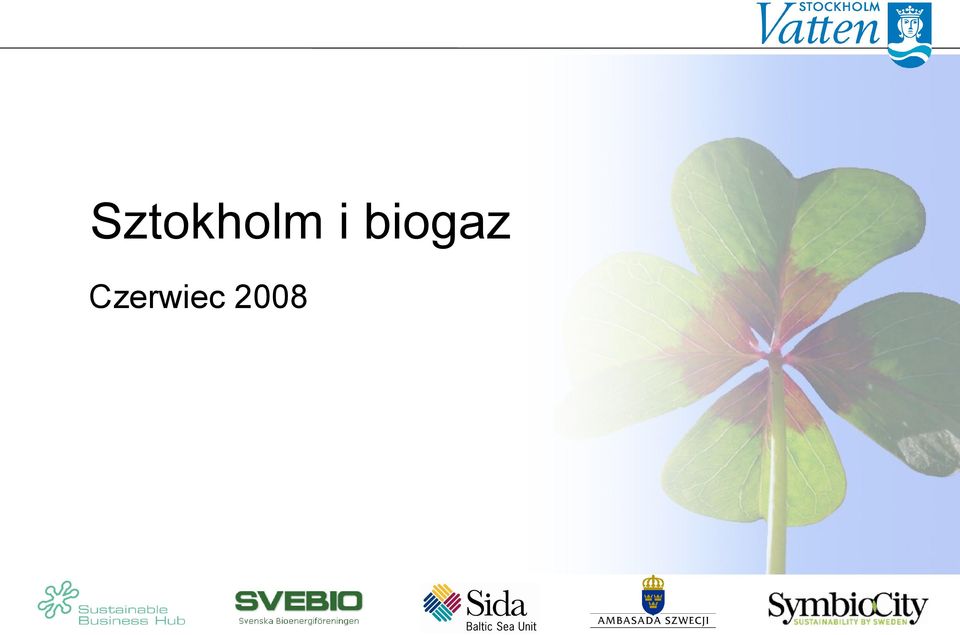

9 Sztokholm i biogaz Czerwiec 2008

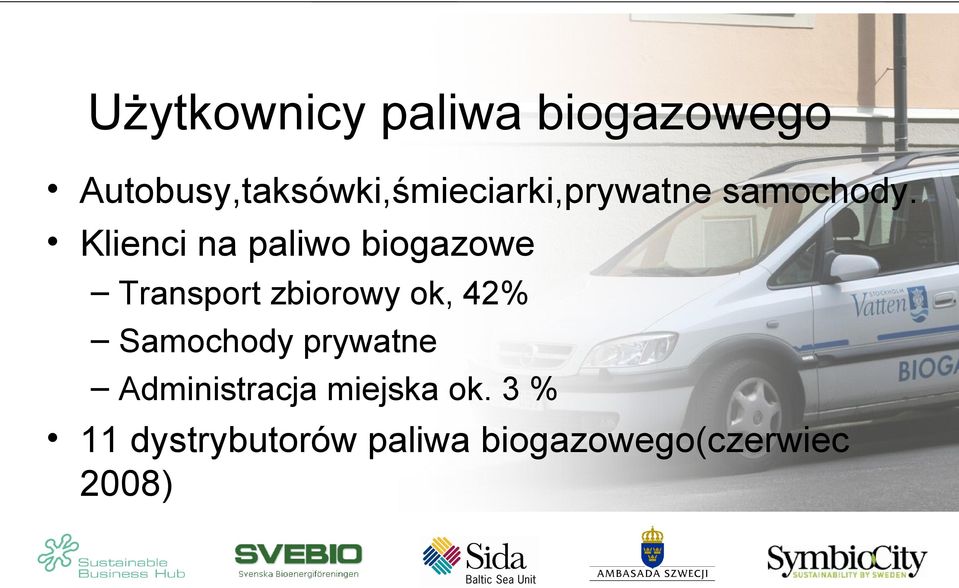

10 Użytkownicy paliwa biogazowego Autobusy,taksówki,śmieciarki,prywatne samochody. Klienci na paliwo biogazowe Transport zbiorowy ok, 42% Samochody prywatne Administracja miejska ok. 3 % 11 dystrybutorów paliwa biogazowego(czerwiec 2008)

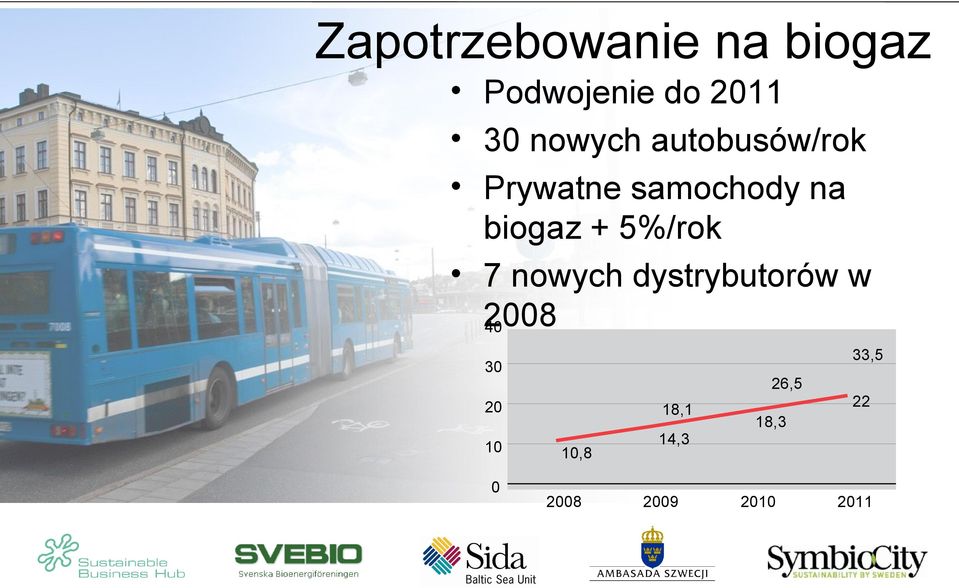

11 Zapotrzebowanie na biogaz Podwojenie do nowych autobusów/rok Prywatne samochody na biogaz + 5%/rok 7 nowych dystrybutorów w , , ,1 10, , ,

12 Dzisiejsza sytuacja w Szwecji Około 250 instalacji biogazowych 1,2 TWh / rocznie Szwecja jutro - plany Ponad dziesięciokrotny wzrost produkcji energii w stosunku do dnia dzisiejszego TWh

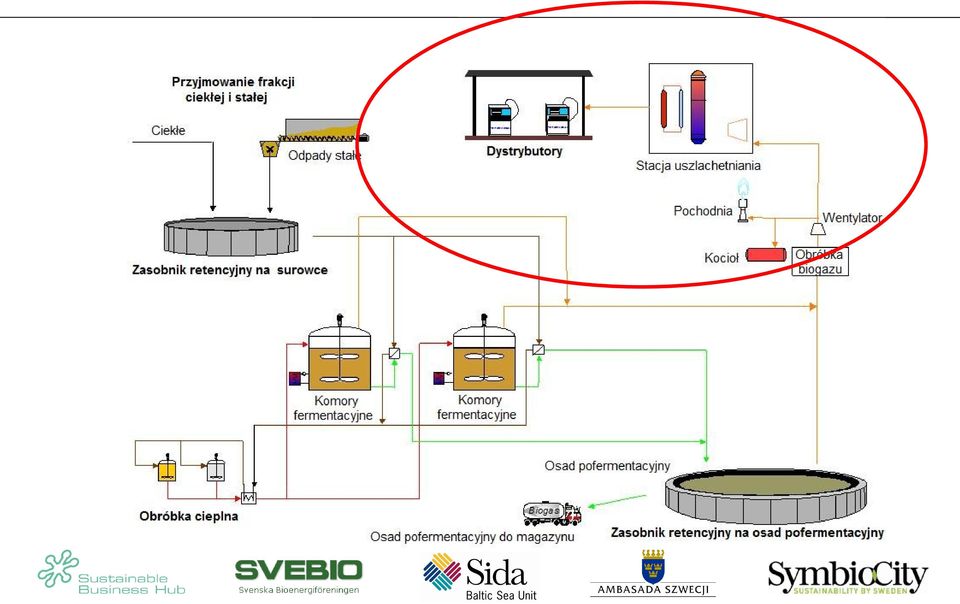

13 Biogaz z oczyszczalni ścieków Osad Dostawa do oczyszczalni ścieków, współfermentacja Obróbka wstępna

14

15

16 Uszlachetnienie biogazu dlaczego? Uszlachetnienie biogazu do paliwa napedowego daje korzysci!

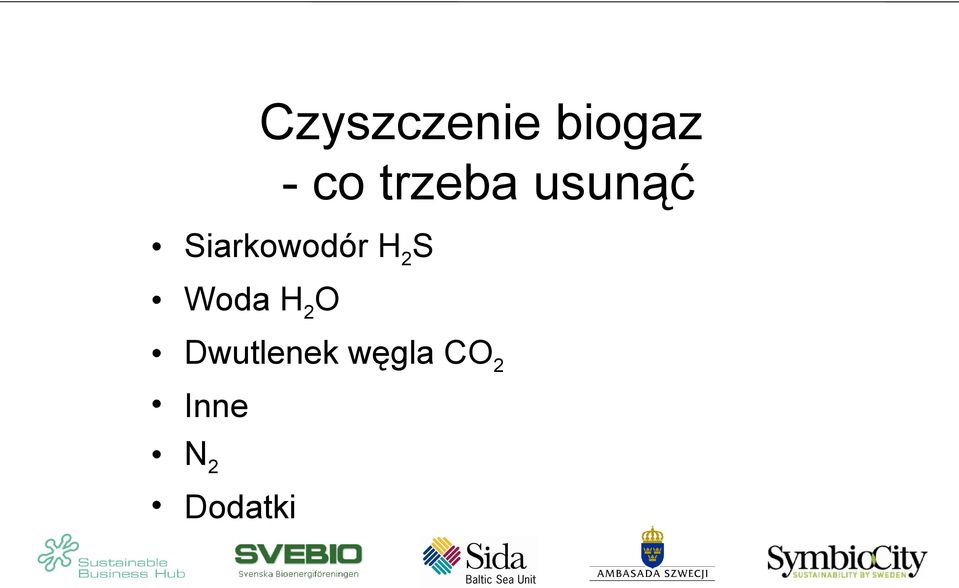

17 Czyszczenie biogaz - co trzeba usunąć Siarkowodór H2S Woda H2O Dwutlenek węgla CO2 Inne N2 Dodatki

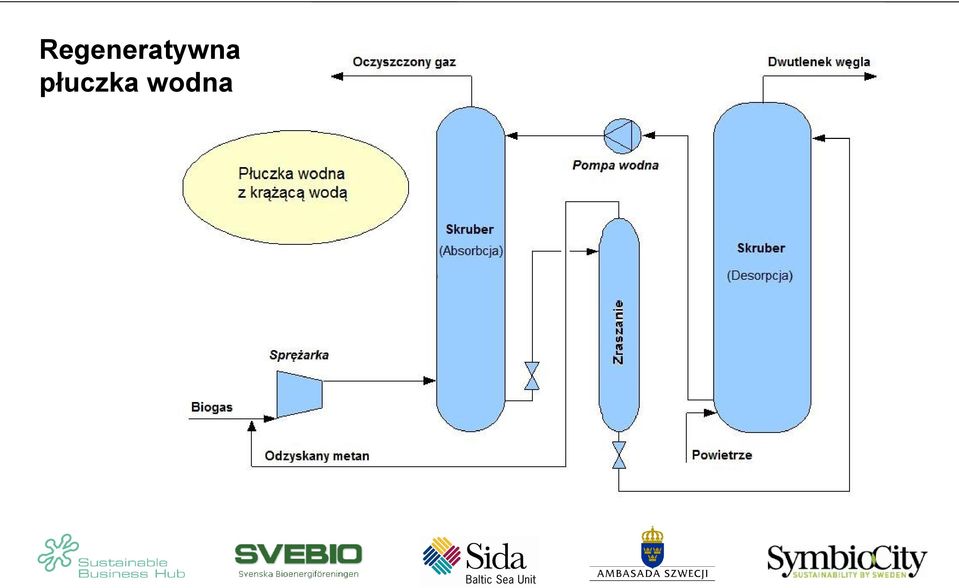

18 Regeneratywna płuczka wodna

19

20 Trendy Optymalizacja możliwości technologicznych komór fermentacyjnych Współfermentacja Rośliny energetyczne,odpady produkcyjne i odpady bytowe Obróbka wstępna LNG (upłynniony biogaz) Jasność na arenie politycznej podatki i marchewki

21 Współfermentacja Ogromny potencjał

22 Obróbka ścieków bytowych oraz z przemysłu żywnościowego Ellingeverket, Eslöv

23 Nie tylko oczyszczalnia ścieków ale również producent biogazu Ellingeverket, Eslöv

24 Gospodarka biogazem Każda oczyszczalnia ścieków ma do wyboru najlepszą dla siebie technologię produkcji biogazu. Małe oczyszczalnie ścieków: Elektrociepłownia Energia elektryczna / mechaniczna Produkcja paliwa napędowego Zachety podatkowe

25 Projekt częściowo finansowany jest przez Swedish International Development Cooperation Agency, Sida

26 Więcej informacji: telefon:

27

28

29 Model Szwedzki

30

31 Zapraszamy do Szwecji tam możecie Państwo sami zobaczyć i przekonać się, że to naprawdę działa Zintegrowana gospodarka zasobami wodnymi.

32

33 Szwedzkie doświadczenia

34 Potencjał produkcji biogazu z różnych źródeł w Szwecji w GWh/rok Frakcja organiczna z odpadów bytowych i odpady z restauracji Zielone odpady z parków i ogrodów Odpady z przemysłu wraz z przemysłem produkcji żywności Osad z oczyszczalni ścieków 727 Odpady rzeźniane i produkty rolnicze W sumie

35 Model Szwedzki

36 Model Symulacji FERMENTACJA PA PA Y LN G W OSUSZANIE AZ IK O Z OW I GA K E I POMPY CIEPŁA N L I S BUDYNKI W I L O PO Z A J OLEJ O D W E

37 Model Symulacji R W Ó N W O A A G G R W O Z A W Ó O N A W A A G E I C A N L P FI A N E S N 37

38 Technologie oczyszczania biogazu Płuczka wodna Płuczka aminowa (Coab) Metoda membranowa PSA Cryo

39 Nieregeneratywna płuczka wodna

40 Komory fermentacyjne mają jeszcze margines technologiczny 3 kgss/m3/dobę przy temp.35-38oc 4 kgss/m3/dobę przy temp.50-55oc + 30%

41 Zjawiska podczas współfermentacji odpadów bytowych Więcej osadu. Ryzyko wystąpienia słabych własności do odwadniania. Wyższe proporcje Cd/P. Ryzyko wystąpienia wyższego stężenia metali ciężkich. Wyższy ładunek N i P do oczyszczalni.

42 Zjawiska występujące podczas współfermentacji odpadów z restauracji: Wyższa produkcja osadu. Metale(widelce i łyżki) w odpadach. Ryzyko wystąpienia słabych własności do odwadniania. Wyższy ładunek N i P do oczyszczalni.

43 Zjawiska występujące podczas współfermentacji odpadów z rzeźni: Wyższa produkcja osadu. Wyższy ładunek N i P do oczyszczalni. ryzyko hamowania reakcji, ze względu na występowanie NH3, szczególnie podczas temperatury bliskiej reakcji termofilnej

44 Zjawiska występujące podczas współfermentacji roślin energetycznej Wyższa produkcja osadu. Lepsze własności do odwadniania dzięki udziałowi włókien. Często konieczna obróbka wstępna. Ładunek N może wzrosnąć.
