1 Projektowanie i budowa biogazowni, uszlachetnianie biogazu Leszek Zadura, Senior Marketing Advisor WARSZAWA

2 Läckeby Water Group Obrót: 60 millionów Euro Liczba zatrudnionych: 185 Rok założenia: 1935

3 Projektowanie procesu Wykonanie dokumentacji Zarządzanie projektem Budowa pod klucz / Nadzór Commissioning & start-up Szkolenie Kontrakty operatorskie Serwis

4 4,500 wykonanych kontraktów Instalacje w 67 państwach Aktualnie realizowane kontrakty: Chiny Dania Estonia Francja Irak Włochy Malezjia Norwegia Polska Rumunia Sri Lanka Szwecja Rosja Borneo

5 Purac- oferowane technologie Oczyszczanie ścieków komunalnych Uzdatnianie wody pitnej Przygotowanie wody do procesów przemysłowych Oczyszczanie scieków przemysłowych Produkcjia biogazu ze scieków przemysłowych i odpadów organicznych Uszlachetnianie biogazu

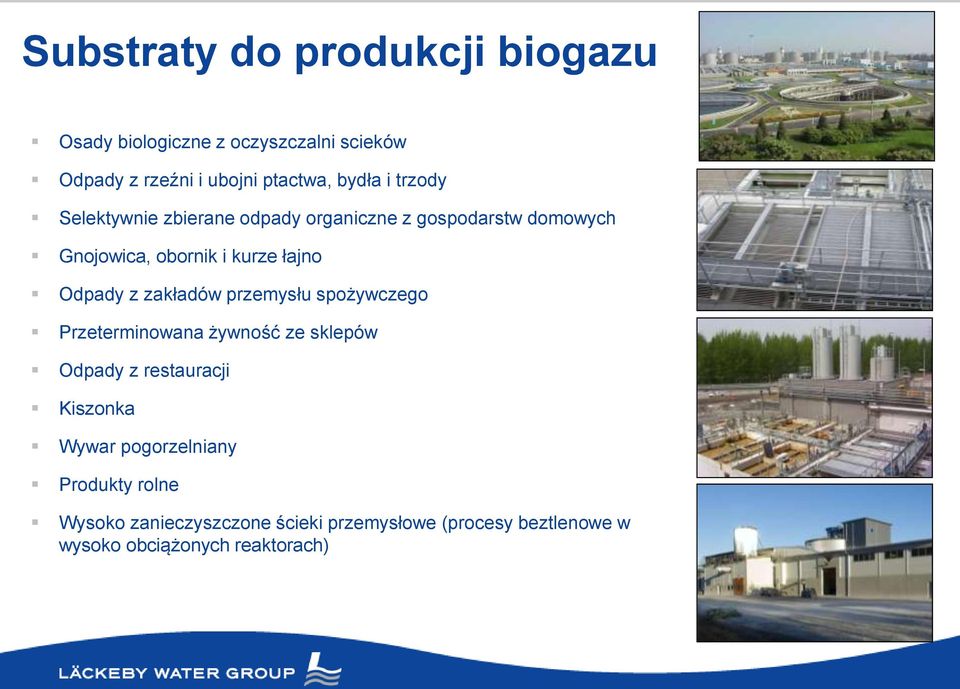

6 Substraty do produkcji biogazu Osady biologiczne z oczyszczalni scieków Odpady z rzeźni i ubojni ptactwa, bydła i trzody Selektywnie zbierane odpady organiczne z gospodarstw domowych Gnojowica, obornik i kurze łajno Odpady z zakładów przemysłu spożywczego Przeterminowana żywność ze sklepów Odpady z restauracji Kiszonka Wywar pogorzelniany Produkty rolne Wysoko zanieczyszczone ścieki przemysłowe (procesy beztlenowe w wysoko obciążonych reaktorach)

7 Idea budowy regionalnych biogazowni Minimalna wielkość > ton/rok substratu, > 1 MW prądu Zalety tańszy koszt inwestycyjny na 1m3 biogazu Właściciele jako prywatna inwestycja albo związek gmin Położenie w pobliżu źródeł substratu (do 50 km) Biogazownie rolnicze tylko na produkty rolne produkowane pod biogazownie aspekt opłacalności Osad po biogazowni- nawóz do rolnictwa Problem z azotem proces, odciek

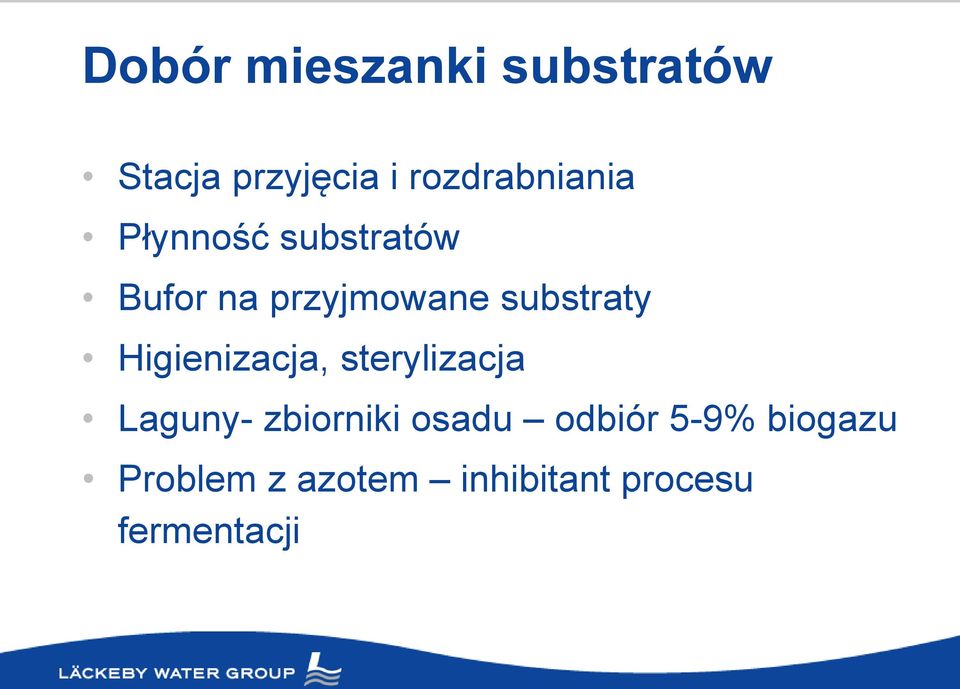

8 Dobór mieszanki substratów Stacja przyjęcia i rozdrabniania Płynność substratów Bufor na przyjmowane substraty Higienizacja, sterylizacja Laguny- zbiorniki osadu odbiór 5-9% biogazu Problem z azotem inhibitant procesu fermentacji

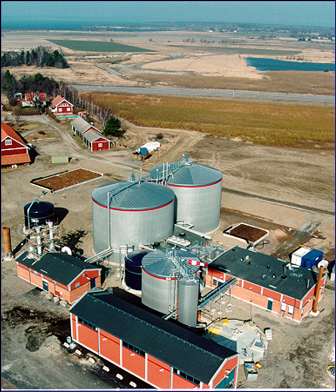

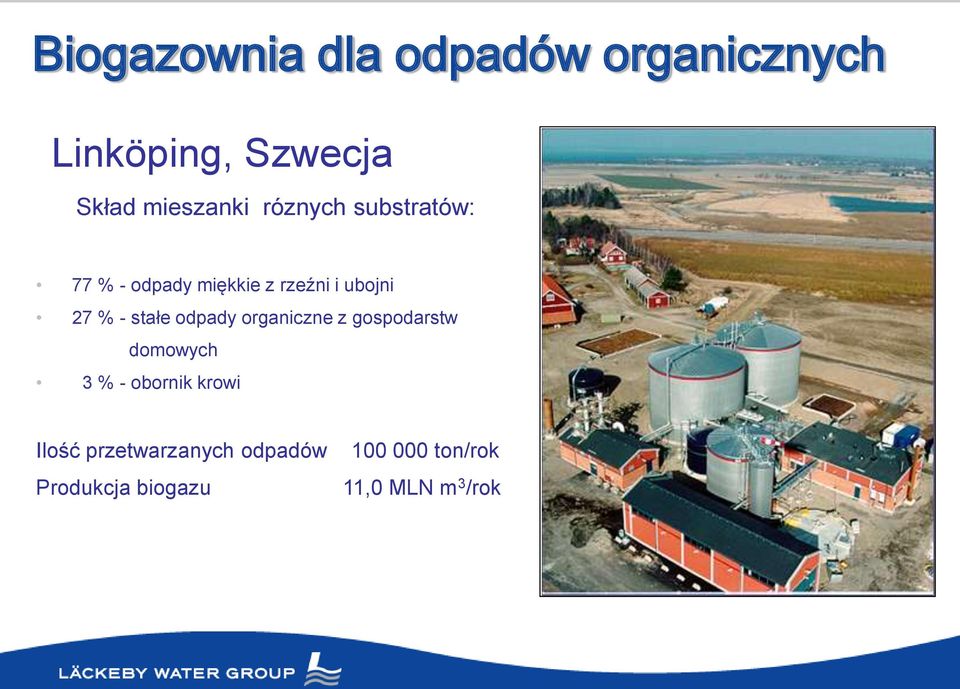

9 Biogazownia dla odpadów organicznych Linköping, Szwecja Skład mieszanki róznych substratów: 77 % - odpady miękkie z rzeźni i ubojni 27 % - stałe odpady organiczne z gospodarstw domowych 3 % - obornik krowi Ilość przetwarzanych odpadów Produkcja biogazu ton/rok 11,0 MLN m 3 /rok

10 Biogaz z mieszanki odpadów organicznych Borås, Szwecja Skład mieszanki organicznych odpadów płynnych i stałych 40 % stałe odpady organiczne z gospodarstw domowych 30 % odpady organiczne płynne i stałe z przemysłu spożywczego 30 % przeterminowana żywność ze sklepów Ilość przetwarzanych odpadów Produkcja biogazu ton/rok 3,5 MLN m 3 /rok

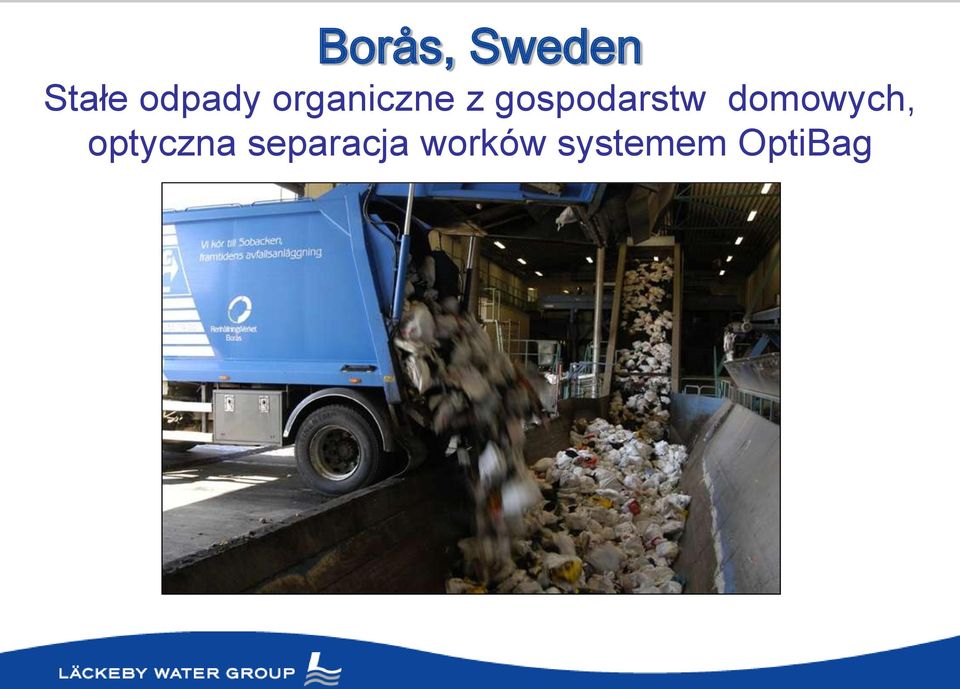

11 Borås, Sweden Stałe odpady organiczne z gospodarstw domowych, optyczna separacja worków systemem OptiBag

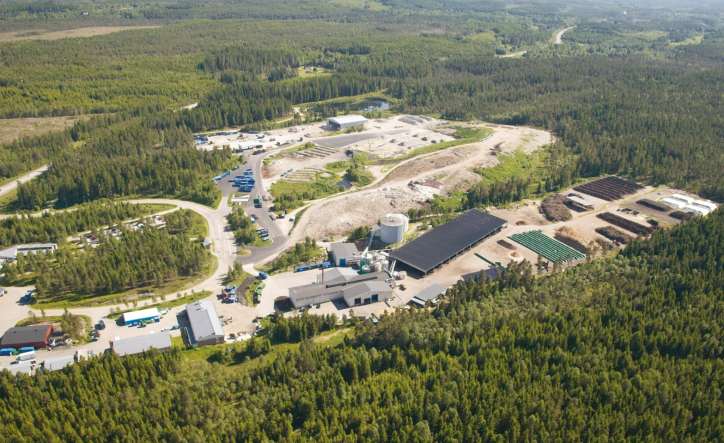

12 Borås, Szwecja widok całej instalacji

13 Borås, Szwecja stacja do tankowania biogazu dla samochodów osobowych

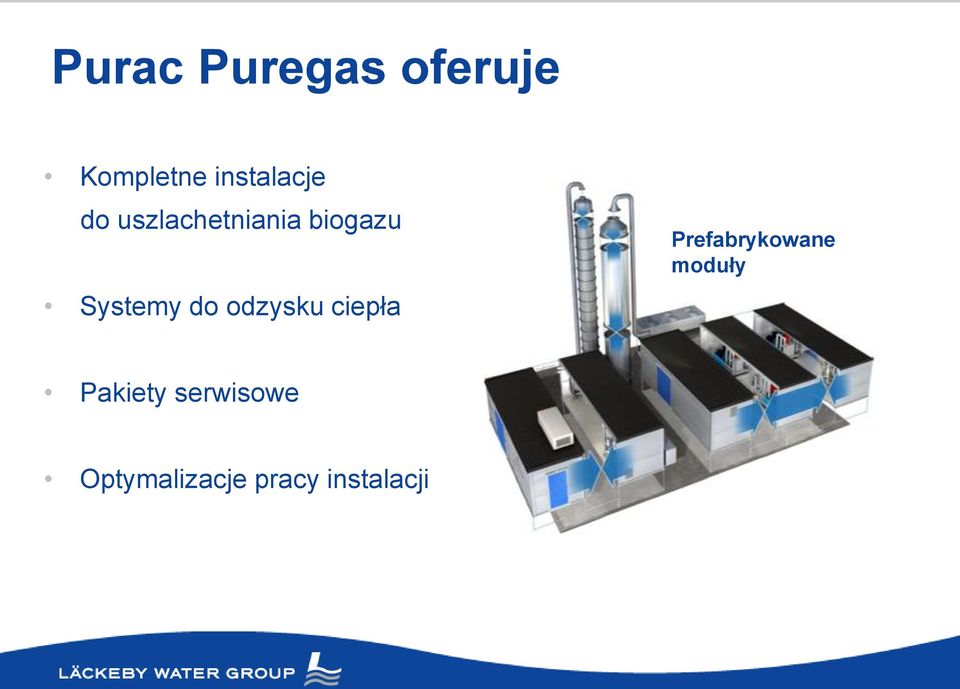

14 Purac Puregas oferuje Kompletne instalacje do uszlachetniania biogazu Systemy do odzysku ciepła Prefabrykowane moduły Pakiety serwisowe Optymalizacje pracy instalacji

15 The CApure biomethane process 99.9% metanu z biogazu jest uszlachetnione Optymalizacja zużycia energii cieplnej i elektrycznej maksymalizacja zysku i elastyczności pracy instalacji

16 Zaawansowana technologia podnoszenia jakości biogazu do parametrów gazu naturalnego Göteborg Szwecja Nisko-Ciśnieniowa Technologia Absorpcji CO 2 (CApure)

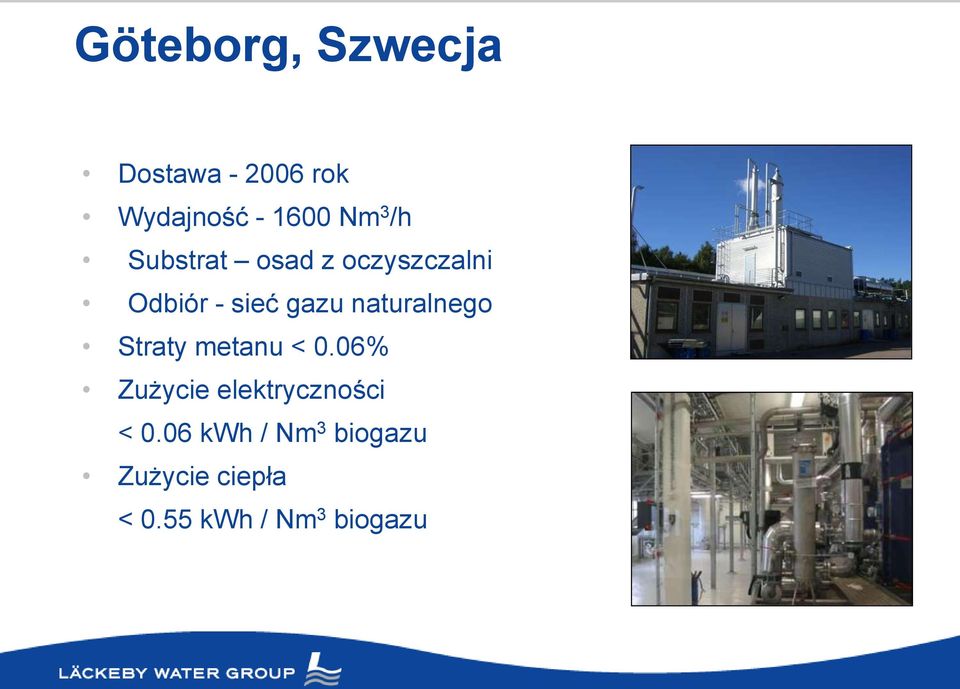

17 Göteborg, Szwecja Dostawa rok Wydajność Nm 3 /h Substrat osad z oczyszczalni Odbiór - sieć gazu naturalnego Straty metanu < 0.06% Zużycie elektryczności < 0.06 kwh / Nm 3 biogazu Zużycie ciepła < 0.55 kwh / Nm 3 biogazu

18 Könnern Süd, Niemcy Dostawa 2009 rok Wydajność Nm 3 /h Substrat produkty rolne Odbiór - sieć gazu naturalnego Straty metanu poniżej Niemieckich Norm TA

19 Linköping, Szwecja Dostawa 2010 rok Wydajność Nm 3 /h Substrat mieszanka odpadów organicznych Odbiór napęd do silników, Lokalna sieć gazu Budowa modułowa

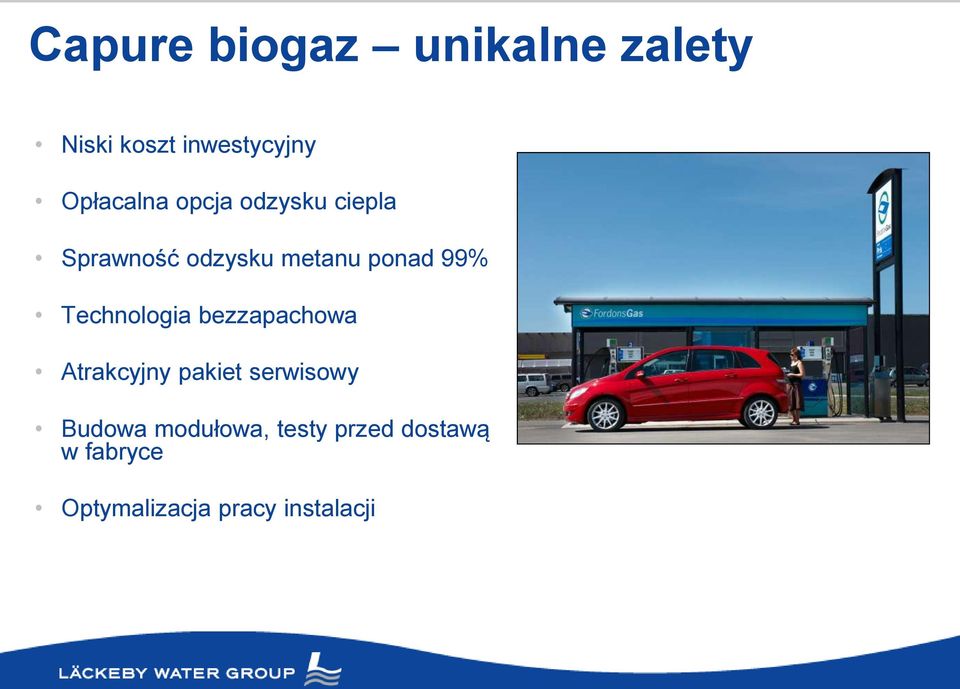

20 Capure biogaz unikalne zalety Niski koszt inwestycyjny Opłacalna opcja odzysku ciepla Sprawność odzysku metanu ponad 99% Technologia bezzapachowa Atrakcyjny pakiet serwisowy Budowa modułowa, testy przed dostawą w fabryce Optymalizacja pracy instalacji

21 Net cost for producing 1 GWh methane

22 Lista referencyjna instalacji firmy PURAC do produkcji biogazu w Szwecji 1. Kalmar Biogas (sludge, manure, abattoir waste) 2. Helsingborg (industrial organic waste) 3. Ultuna Biogas (farms, food industry, abattoir waste) 4. Karlstad (sludge) 5. Lövsta (agricultural) 6. Nynäs (agricultural) 7. Göteborg (sludge) 8. Älmhults Biogas (sludge, organic household waste) 9. Falköpings Biogas (sludge, organic household waste) 10. Borås Biogas (household waste) 11. Plönninge (agricultural) 12. Ecoferm (household waste) 13. Skellefteå (abattoir waste, organic household waste) 14. Linköping (abattoir waste, industrial waste)

23 Lista referencyjna instalacji firmy PURAC PURGAS do uszlachetniania biogazu

24 Instalacja w Mondi Paper SA, Świecie

25 Leszek Zadura Thank You!
