3. PRZEKŁADNIKI KOMBINOWANE Izolacja papierowo-olejowa

Transkrypt

1 3. PRZEKŁADNIKI KOMBINOWANE Izolacja papierowo-olejowa 123 kv Przekładniki kombinowane. 26

2 WSTĘP Przekładniki kombinowane składają się z przekładnika prądowego oraz indukcyjnego przekładnika napięciowego w jednej obudowie. Dlatego też ponieważ łączą obie funkcje mogą być stosowane zamiast niezależnych przekładników prądowych i napięciowych, separując poprzez obniżenie prądu i napięcia z linii WN, mierniki, liczniki i przekaźniki. Model KA do 245 kv. Model KA 27

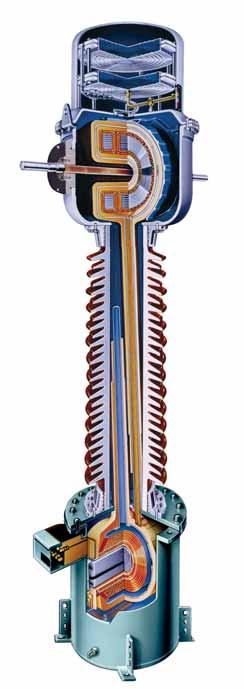

3 PRZEKRÓJ 1. System kompensacji objętości oleju 2. Wskaźnik poziomu oleju 3. Zacisk pierwotny (P1) 4. Uzwojenie pierwotne CT 5. Uzwojenie wtórne CT 6. Zacisk pierwotny (P2) 7. Rdzenie CT 8. Izolator (z porcelany lub z gumy silikonowej) 9. Przepust pojemnościowy PN 10. Przepust pojemnościowa CT 11. Uzwojenie pierwotne PN 12. Skrzynka zacisków uzwojeń wtórnych 13. Uzwojenie wtórne PN 14. Rdzeń PN 15. Zacisk uziomowy 16. Zawór pobierania próbek oleju Do 245 kv 28

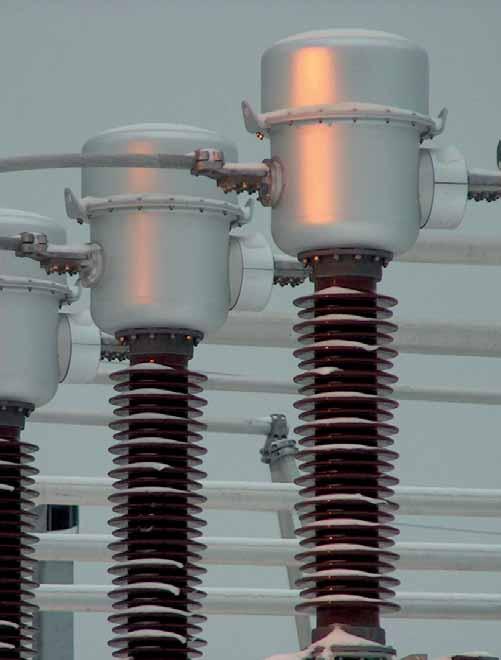

4 ZASTOSOWANIA Przekładniki kombinowane są odpowiednie do wykorzystania w podstacjach energetycznych, gdzie przestrzeń lub koszty montażu utrudniają używanie niezależnych przekładników prądowych i napięciowych. Przykłady zastosowań: 1. Zabezpieczenie linii wysokiego napięcia i podstacji. Idealne do instalacji w punktach pomiaru ze względu na ich bardzo wysoka klasę dokładności, zarówno dla części prądowej jak i napięciowej. Odpowiednie dla rozładowywania linii wysokiego napięcia i baterii kondensatorów. Doskonała odpowiedź częstotliwościowa; Idealne do monitorowania jakości zasilania i pomiaru harmonicznych. 2. Pomiar prądu i napięcia do rozliczenia energii elektrycznej. M 72,5 kv Przekładniki kombinowane w linii przychodzącej podstacji. L ONE (Maroko). 29

5 BUDOWA I PROCES PRODUKCJI Przekładniki kombinowane łączą dane konstrukcji przekładników prądowych (CA) i indukcyjnych przekładników napięciowych (UT). Czynne elementy CT są zlokalizowane w górnej części wewnątrz metalowej obudowy, która działa jako ekran niskiego napięcia; główna izolacja papierowoolejowa jest owijana wokół niej, kończąc się ekranem wysokiego napięcia. Uzwojeniem pierwotnym może być pręt lub szyna przelotowa, w zależności od wymagań konstrukcyjnych. Przewody wtórne biegną poprzez izolowany papierowo-olejowy przepust pojemnościowy z kilkoma ekranami dla prawidłowego rozkładu pola elektrycznego. Przekładniki napięciowe mogą mieć kilka uzwojeń wtórnych do pomiarów i/ lub zabezpieczeń. Uzwojenie pierwotne i wszystkie uzwojenia wtórne są owinięte wokół tego samego rdzenia, który jest obciążony mocą całkowitą. Rdzeń oraz uzwojenia są zlokalizowane wewnątrz metalowego obudowy. Uzwojenia mają konstrukcję antyrezonansową, dzięki której przekładnik działa poprawnie zarówno w częstotliwości sieciowej i podczas chwilowych stanów przejściowych o wysokiej częstotliwości. Doświadczenie ARTECHE w zakresie głównych linii przesyłowych wyjaśnia dlaczego jesteśmy kluczową postacią w przyszłych relacjach energetycznych między krajami i kontynentami. Szeroka zakres zacisków pierwotnych. Mogą być przewożone poziomo. 30

6 ZALETY Mniej przestrzeni wymaganej w podstacji, transporcie i przechowywaniu. Oszczędności: - Konstrukcje wsporcze, złącza i czas montażu. - Kontrola i konserwacja. - Części zamienne. Doskonała praca w ekstremalnych warunkach atmosferycznych (od -55 C; do +55 C), na wysokościach ponad m.n.p.m., w obszarach zagrożeń sejsmicznych, przy gwałtownych wiatrach, itp. Solidna wytrzymałość mechaniczna i mniejsze rozmiary dzięki kompaktowej konstrukcji, wielka łatwość transportu, przechowywania i montażu i o zmniejszonym wpływie na krajobraz. Hermetycznie uszczelnione, aby zagwarantować pełną wodoszczelność z minimalną ilością oleju lub gazu (każde urządzenie jest testowane indywidualnie). Konstrukcja antyeksplozyjna dzięki zastosowaniu wysokiej jakości izolacji, specjalnej konstrukcji przepustu i metalowych mieszków do kompensacji ciśnienia. System kompensacji poziomu oleju, który skutecznie reguluje zmiany ilości oleju wywołane głównie zmianą temperatury. Zawór próbkowania oleju dla analizy okresowej. Nie wymaga konserwacji w całym okresie użytkowania. Ekologiczna konstrukcja, dzięki zastosowaniu wysokiej jakości izolujących olejow bez PCB. Zastosowane materiały nadają się do recyclingu i są odporne na czynniki atmosferyczne. Każdy przekładnik jest badany pod kątem wyładowań niezupełnych, stratności dielektrycznej (tangens delta DDF), wytrzymałości izolacji i dokładności. Zaprojektowany do spełnienia wszystkich wymagań prób typu zawartych w normach. Zgodność z wszelkimi normami międzynarodowymi: IEC, IEEE, UNE, BS, VDE, SS, CAN, AS, NBR, JIS, GOST, NF Oficjalnie homologowane fabryczne urządzenia testowe. Mogą być przewożone i przechowywane, poziomo lub pionowo. OPCJE: Izolacja z gumy silikonowej. Odczep pomiarowy tangens delta i odczep pojemnościowy. Szeroki zakres przyłączy głównych i wtórnych. Dostępne różne dławnice kablowe i akcesoria. Wskaźnik ciśnienia wewnątrz przekładnika. 123 kv Przekładniki kombinowane. ESB (Irlandia). 31

7 ZAKRES Przekładniki kombinowane z izolacją papierowo-olejową są oznaczane literami KA a następnie 2 lub 3 cyframi, wskazującymi maksymalne napięcie obsługi, do którego zostały zaprojektowane. Tabela na następnej stronie pokazuje zakres przekładników kombinowanych obecnie produkowanych przez ARTECHE. Dane te są jedynie informacyjne; ARTECHE może produkować przekładniki zgodne z wszelkimi normami krajowymi lub międzynarodowymi. Uzwojenia prądowe: Wszystkie możliwe rodzaje kombinacji w pojedynczym urządzeniu. Wtórne uzwojenia do: Ochrony: wszystkie możliwe typy, włączając rdzenie liniowe, niską indukcję itp. Pomiaru: klasy dokładności dla wszelkich potrzeb pomiaru/rozliczenia (w tym klasa wysokiej dokładności 0,1 / 0,15 z poszerzonym zakresem dla prądu). Liczba wtórnych uzwojeń: zgodnie z potrzebami klienta. H T Standardowe klasy dokładności i obciążenia dla przekładnika napięciowego: Według norm IEC 100 VA Klasa 0,2 /3P 250 VA Klasa 0,5 /3P Według norm IEEE 0.3 WXYZ 1.2 WXYZ, ZZ Dostępne wyższe klasy dokładności i obciążenia moce. B A Model KA 170 kv Przekładniki kombinowane. Pechiney (Holandia). 69 kv Przekładniki kombinowane. Greenville Light & Power Systems (USA). 32

8 Izolacja papierowo-olejowa > Model KA Model Najwyższe napięcie pracy (kv) Wytrzymywane napięcie częstotliwości sieciowej (kv) Znamionowy poziom izolacji Wytrzymywane napięcie impulsu piorunowego (BIL) (kvp) Wytrzymywane napięcie impulsu łączeniowego (kvp) Standardowa droga upływu (mm) Liczba uzwojeń wtórnych* AXB (mm) Wymiary T (mm) H (mm) Ciężar (kg) KA-72 72, KA KA KA x x x x KA x x Orientacyjne wymiary i masa. W przypadku specjalnych wymagań prosimy o konsultację. *TI: Przekładnik prądowy * TT: Przekładnik napięciowy 33
