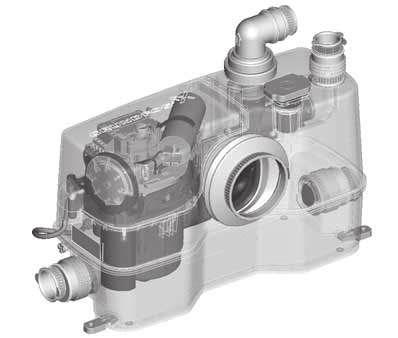

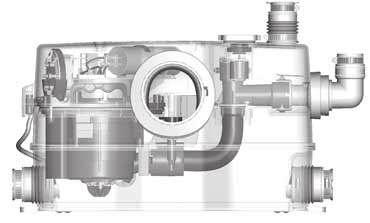

1 Sololift Budowa Sololift WC- Niezawodno eksploatacyjna Rozdrabniacz Profesjonalny rozdrabniacz bez trudu radzi sobie z kobiecymi produktami higienicznymi lub podobnymi materia ami, zwi ksza niezawodno agregatu. Pompa z zaworem samoodpowietrzaj cym zapewnia niezak ócone za czanie. Sololift WC- Silnik Mocny silnik ze specjalnym uzwojeniem dysponuje wysokim momentem i jest zabezpieczony wy cznikiem termicznym z funkcj automatycznego restartu. Trzy uszczelnienia wa u i dodatkowy pier cie V zapewniaj d ug ywotno silnika. Zawór odpowietrzaj cy Zawór odpowietrzaj cy z filtrem z w glem aktywnym i zabezpieczeniem przed przelewem. Mo liwo przy czenia rury odpowietrzaj cej, np. wyprowadzonej ponad dach. TM0 00 Zbiornik Zgrzewana konstrukcja zbiornika zachowuje szczelno przy ci nieniach do, m s.w. Klapowe zawory zwrotne Klapowe zawory zwrotne zapobiegaj przep ywowi wstecznemu i przep ywowi mi dzy rurami. atwo konserwacji i obs ugi serwisowej 0 Dost p do sk adników Suchy silnik to atwa i czysta obs uga serwisowa. Kompaktowy zespó pompy i silnika Pompa, silnik i sterownik stanowi kompaktow jednostk, któr mo na atwo wyj do obs ugi serwisowej lub wymiany. Obs uga serwisowa nie wymaga od czania zbiornika Sololift i przy czonych rur. Autoz cze Samonastawne autoz cze automatyczne u atwia monta. ruby Wszystkie wa ne ruby s zabezpieczone przez zagubieniem, co bardzo u atwia obs ug serwisow. 0 R czne odblokowywanie Odblokowanie pompy mo liwe jest z zewn trz i nie wymaga demonta u pokrywy. Wystarczy wykr ci korek z pokrywy, wprowadzi wkr tak przez otwór i obróci nim wa silnika. TM0 00 Króciec opró niaj cy Przy czenie w a opró niaj cego udost pnia dodatkow funkcj opró niania zbiornika. cznik ci nieniowy cznik ci nieniowy w funkcji czujnika poziomu znajduje si poza zbiornikiem - nie wyst puj zanurzone w ciekach ruchome cz ci i stykaj ca si ze ciekami membrana. atwo monta u, demonta u i wymiany Wymiary Bardzo kompaktowe wymiary. Po o enia przy czy dop ywowych i t ocznych, zapewniaj atw wymian agregatów Sololift+ i podobnych jednostek innych producentów. Dodatkowe prace przy orurowaniu nie s konieczne. i Boczne przy cze dop ywowe Mimo rodowe czniki z regulacj wysoko ci do dop ywów bocznych, np. dodatkowo do dop ywu górnego. TM0 00 Przy cze t oczne Adapter z zakresem obrotu 0 z zaworem zwrotnym umo liwia odprowadzanie cieków w kierunku pionowym lub poziomym przez co u atwia wymian. Uchwyty do mocowania do posadzki Uchwyty z zatrzaskami do mocowania agregatu do posadzki u atwiaj monta. Alarm Dedykowane z cze do sygnalizatora alarmowego Agregat mo na atwo wyposa y dodatkowo w sygnalizator alarmowy przez atwe umieszczenie karty obwodu drukowanego z brz czykiem w odpowiednim z czu. adne dodatkowe przewody nie s potrzebne. Obejrzyj animacj prezentuj c konstrukcj i zalety agregatów Sololift na stronie

2 Sololift Sololift WC- Dane techniczne Dane mechaniczne Masa netto Obj to zbiornika Obrotowe kolano przy cza t ocznego Przy cze do muszli WC Przy cze dop ywowe (mo liwe rednice rur) Poziomy za czenia i wy czenia pompy, kg,0 litrów /////0 Do przy czenia muszli WC z przy czem t ocznym poziomym wg EN lub EN. Muszla musi by sp ukiwana (jednorazowo) obj to ci co najmniej l. x //0 x /0/0 Za.: mm nad poziomem posadzki; Wy.: mm nad poziomem posadzki Warto ph pompowanej cieczy od do 0 Maksymalna temperatura cieczy 0 C Temperatura otoczenia + C do + C Tryb pracy S-0 % - min. (0 sek. Za.; 0 sek. Wy.) Charakterystyki H [m] 0 Rys. Charakterystyki Sololift WC- Sololift WC- 0 Hz ISO 0 Annex A Q [l/min] Q [l/s] TM0 0 Dane elektryczne Legenda Napi cie zasilania Pobór mocy P Pr d znamionowy x 0-0 V - 0 %/+ %, 0 Hz maks. 0 W,0 A Wspó czynnik mocy, cos 0,/0, Pr dko obrotowa 00 min - Stopie ochrony Klasa izolacji Przewód zasilaj cy IP F, m, 0, mm (H0VV-F-G) Przy cze t oczne poziome Przy cze t oczne pionowe Wymiary TM0 0 Rys. Rysunki wymiarowe Sololift WC- rednica rury Typ A [mm] B [mm] min. maks. min. maks. /0 mimo rodowy 0 koncentryczny

3 Sololift Znaki i aprobaty technicze Agregaty Sololift s oznaczone znakiem CE i uzyska y nast puj ce aprobaty: VDE EMV TÜV/LGA GOST (AR). Znak Sololift WC- Aprobaty Àß Wykonanie i zakres dostawy Agregat Sololift WC- jest dostarczany ze zbiornikiem wykonanym z odpornego na dzia anie cieków materia u kompozytowego z pokryw inspekcyjn. Cechy: Przy cze DN 00 z elastycznym w em do przy czania do muszli WC. Dodatkowe górne przy cze dop ywowe (króciec) do przy czania rur i 0 ( w wersji dla Wlk. Brytanii). Dwa dodatkowe wej cia boczne. Jeden cznik z opaskami zaciskowymi jest obj ty zakresem dostawy ( wk adki do przy cza dop ywowego i przy cza t ocznego s obj te zakresem dostawy wersji dla Wlk. Brytanii). Dwa dop ywy boczne ze zintegrowanymi klapowymi zaworami zwrotnymi. Zawór odpowietrzaj cy z filtrem z w glem aktywnym, zabezpieczeniem przed przelewem i zintegrowanym adapterem do przy czania rury odpowietrzaj cej 0. Wewn trzne orurowanie z autoz czem do przy czania zespo u pompy i silnika. Jeden zespó pompy i silnika zamocowany na zbiorniku czterema rubami zabezpieczonymi przed zagubieniem. Przy cze pompy jest zamocowane do wewn trznego orurowania w zbiorniku przy pomocy autoz cza. Przewód zasilaj cy, m z wtyczk. Patrz: Dane techniczne, str.. Elastyczny cznik-adapter do rur dop ywowych i 0 ( w wersji dla Wlk. Brytanii). Uchwyty z zatrzaskami do mocowania agregatu do posadzki w cznie ze rubami i ko kami rozporowymi. Zawór zwrotny. Adaptery przy czy t ocznych z na 0 (plus w wersji dla Wlk. Brytanii).

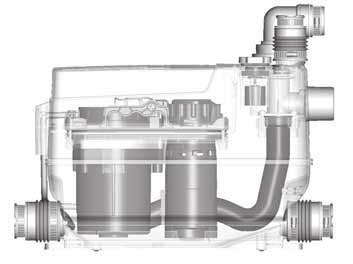

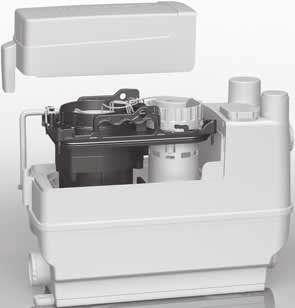

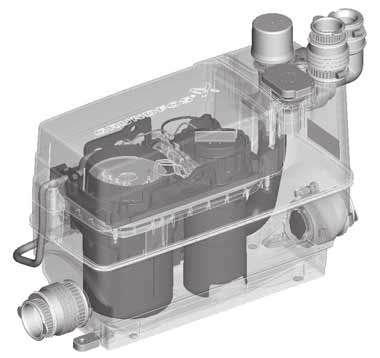

4 Sololift Budowa Sololift C- Niezawodno eksploatacyjna Silnik Mocny silnik zapewnia optymaln niezawodno przy pompowaniu cieków szarych o temperaturze do 0 C. Silnik jest zabezpieczony wy cznikiem termicznym z funkcj automatycznego restartu. Trzy uszczelnienia wa u i dodatkowy pier cie V zapewniaj d ug ywotno silnika. Sololift C- Swobodny przelot Pompa z wirnikiem Vortex ze swobodnym przelotem 0 mm i wewn. zaworem samoodpowietrzaj cym, zapewniaj cym niezak ócone za czanie. TM0 0 Zawór odpowietrzaj cy Zawór odpowietrzaj cy z filtrem z w glem aktywnym i zabezpieczeniem przed przelewem. Mo liwo przy czenia rury odpowietrzaj cej, np. wyprowadzonej ponad dach. Zbiornik Zgrzewana konstrukcja zbiornika zachowuje szczelno przy ci nieniach do, m s.w. Klapowe zawory zwrotne Klapowe zawory zwrotne zapobiegaj przep ywowi wstecznemu i przep ywowi mi dzy rurami. atwo konserwacji i obs ugi serwisowej Dost p do sk adników Suchy silnik to atwa i czysta obs uga serwisowa. Kompaktowy zespó pompy i silnika Pompa, silnik i sterownik stanowi kompaktow jednostk, któr mo na atwo wyj do obs ugi serwisowej lub wymiany. Obs uga serwisowa nie wymaga od czania zbiornika Sololift i przy czonych rur. Autoz cze Samonastawne autoz cze automatyczne u atwia monta. 0 ruby Wszystkie wa ne ruby s zabezpieczone przed zagubieniem, co bardzo u atwia obs ug serwisow. Czujnik poziomu Czujnik poziomu mo na wymontowa bez kontaktu z zawarto ci zbiornika. 0 TM0 0 Dwa poziomy za czania Do wyboru s dwa poziomy za czania, np. ni szy poziom za czania do odwadniania nowoczesnych p askich brodzików natryskowych lub wy szy poziom za czania do odwadniania pralki lub wanny. Króciec opró niaj cy Przy czenie w a opró niaj cego udost pnia dodatkow funkcj opró niania zbiornika. Dno Kszta t dna z du ymi spadkami zapobiega gromadzeniu si osadów w rogach zbiornika. atwo monta u, demonta u i wymiany i Wymiary Bardzo kompaktowe wymiary. Po o enia przy czy dop ywowych i t ocznych, zapewniaj atw wymian agregatów Sololift+ i podobnych jednostek innych producentów. Dodatkowe prace przy orurowaniu nie s konieczne. Przy cze dop ywowe Mimo rodowe czniki z regulacj wysoko ci do dop ywów bocznych, np. dodatkowo do dop ywu górnego. Przy cze tloczne Adapter z zakresem obrotu 0 z zaworem zwrotnym umo liwia odprowadzanie cieków w kierunku pionowym lub poziomym przez co u atwia wymian. TM0 0 Uchwyty do mocowania do posadzki Uchwyty z zatrzaskami do mocowania agregatu do posadzki u atwiaj monta. Przygotowane gniazdo do zamontowania opcjonalnego alarmowego cznika p ywakowego. Agregat mo na wyposa y w ten cznik w ka dym czasie. Obejrzyj animacj prezentuj c konstrukcj i zalety agregatów Sololift na stronie

5 Sololift Sololift C- Dane techniczne Dane mechaniczne Masa netto, kg Obj to zbiornika, litrów Obrotowe kolano przy cza t ocznego /////0 x //0 w górnej cz ci Przy cze dop ywowe zbiornika. (mo liwe rednice rur) x /0/0 z boku Poziom za. : mm nad poziomem posadzki Poziomy w czania Poziom za. : mm nad i wy czania poziomem posadzki Poziom wy.: mm nad poziomem posadzki Warto ph pompowanej cieczy od do 0 C ci gle, Maksymalna temperatura cieczy 0 C do 0 min Temperatura otoczenia + C do + C S-0 % - min. Tryb pracy (0 sek. Za.; 0 sek. Wy.) Dane elektryczne Napi cie zasilania x 0-0 V - 0 %/+ %, 0 Hz Pobór mocy P maks. 0 W. Pr d znamionowy, A Wspó czynnik mocy, cos 0,/0,0 Pr dko obrotowa 00 min - Stopie ochrony IP Klasa izolacji F Przewód zasilaj cy, m, 0, mm (H0VV-F-G) Charakterystyki H [m] Q [l/min] Rys. Charakterystyki Sololift C- Legenda Przy cze t oczne poziome Przy cze t oczne pionowe Sololift C- 0 Hz ISO 0 Annex A Q [l/s] TM0 0 0 D ugo TM0 0 Rys. Rysunki wymiarowe Sololift C- rednica rury Typ A [mm] B [mm] min. maks. min. maks. /0 mimo rodowy 0 koncentryczny

6 Sololift Znaki i aprobaty technicze Agregaty Sololift s oznaczone znakiem CE i uzyska y nast puj ce aprobaty: VDE EMV TÜV/LGA GOST (AR). Znak Sololift C- Aprobaty Àß Wykonanie i zakres dostawy Agregat Sololift C- jest dostarczany ze zbiornikiem wykonanym z odpornego na dzia anie cieków materia u kompozytowego z pokryw inspekcyjn. Cechy: Górne przy cze dop ywowe (króciec) do przy czania rur i 0 ( w wersji dla Wlk. Brytanii). Dwa dodatkowe dop ywy boczne. Jeden cznik z opaskami zaciskowymi jest obj ty zakresem dostawy ( wk adki do przy cza dop ywowego i przy cza t ocznego s obj te zakresem dostawy wersji dla Wlk. Brytanii). Dwa dop ywy boczne ze zintegrowanymi klapowymi zaworami zwrotnymi. Adapter z ko cówk w ow do przy czania pralki lub zmywarki. Zawór odpowietrzaj cy z filtrem z w glem aktywnym, zabezpieczeniem przed przelewem i zintegrowanym adapterem do przy czania rury odpowietrzaj cej 0. Wewn trzne orurowanie z autoz czem do przy czania zespo u pompy i silnika. Jeden zespó pompy i silnika zamocowany na zbiorniku czterema rubami zabezpieczonymi przed zagubieniem. Przy cze pompy jest zamocowane do wewn trznego orurowania w zbiorniku przy pomocy autoz cza. Przewód zasilaj cy, m z wtyczk. Patrz: Dane techniczne, strona. Elastyczny cznik-adapter do rur dop ywowych i 0 ( w wersji dla Wlk. Brytanii). Uchwyty z zatrzaskami do mocowania agregatu do posadzki w cznie ze rubami i ko kami rozporowymi. Zawór zwrotny. Adaptery przy czy t ocznych z na 0 (plus w wersji dla Wlk. Brytanii) W opró niaj cy z opaskami zaciskowymi i korkiem.
