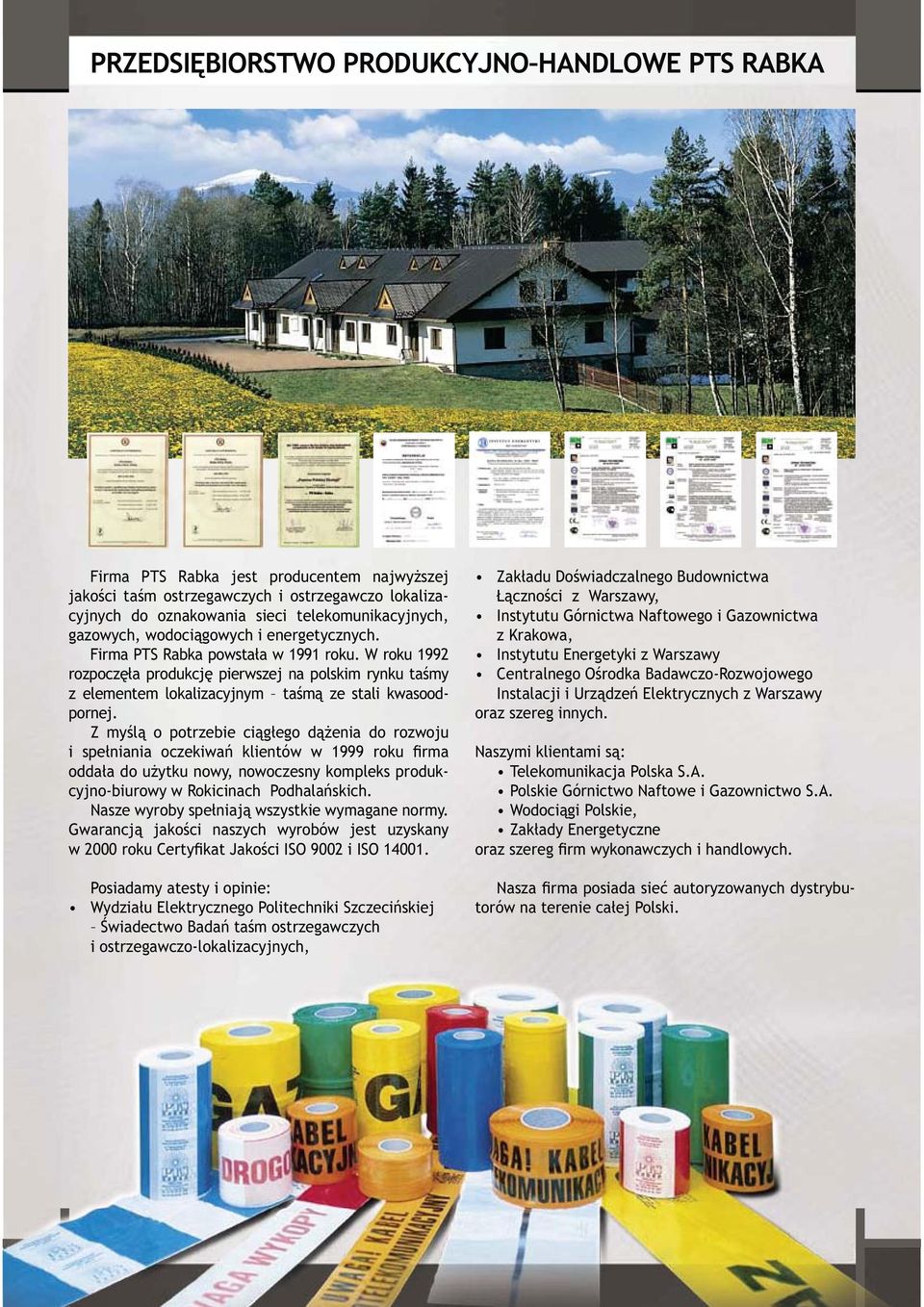

2 PRZEDSIĘBIORSTWO PRODUKCYJNO HANDLOWE PTS RABKA Firma PTS Rabka jest producentem najwyższej jakości taśm ostrzegawczych i ostrzegawczo lokalizacyjnych do oznakowania sieci telekomunikacyjnych, gazowych, wodociągowych i energetycznych. Firma PTS Rabka powstała w 1991 roku. W roku 1992 rozpoczęła produkcję pierwszej na polskim rynku taśmy z elementem lokalizacyjnym taśmą ze stali kwasoodpornej. Z myślą o potrzebie ciągłego dążenia do rozwoju i spełniania oczekiwań klientów w 1999 roku firma oddała do użytku nowy, nowoczesny kompleks produkcyjno-biurowy w Rokicinach Podhalańskich. Nasze wyroby spełniają wszystkie wymagane normy. Gwarancją jakości naszych wyrobów jest uzyskany w 2000 roku Certyfikat Jakości ISO 9002 i ISO Posiadamy atesty i opinie: Wydziału Elektrycznego Politechniki Szczecińskiej Świadectwo Badań taśm ostrzegawczych i ostrzegawczo-lokalizacyjnych, Zakładu Doświadczalnego Budownictwa Łączności z Warszawy, Instytutu Górnictwa Naftowego i Gazownictwa z Krakowa, Instytutu Energetyki z Warszawy Centralnego Ośrodka Badawczo-Rozwojowego Instalacji i Urządzeń Elektrycznych z Warszawy oraz szereg innych. Naszymi klientami są: Telekomunikacja Polska S.A. Polskie Górnictwo Naftowe i Gazownictwo S.A. Wodociągi Polskie, Zakłady Energetyczne oraz szereg firm wykonawczych i handlowych. Nasza firma posiada sieć autoryzowanych dystrybutorów na terenie całej Polski.

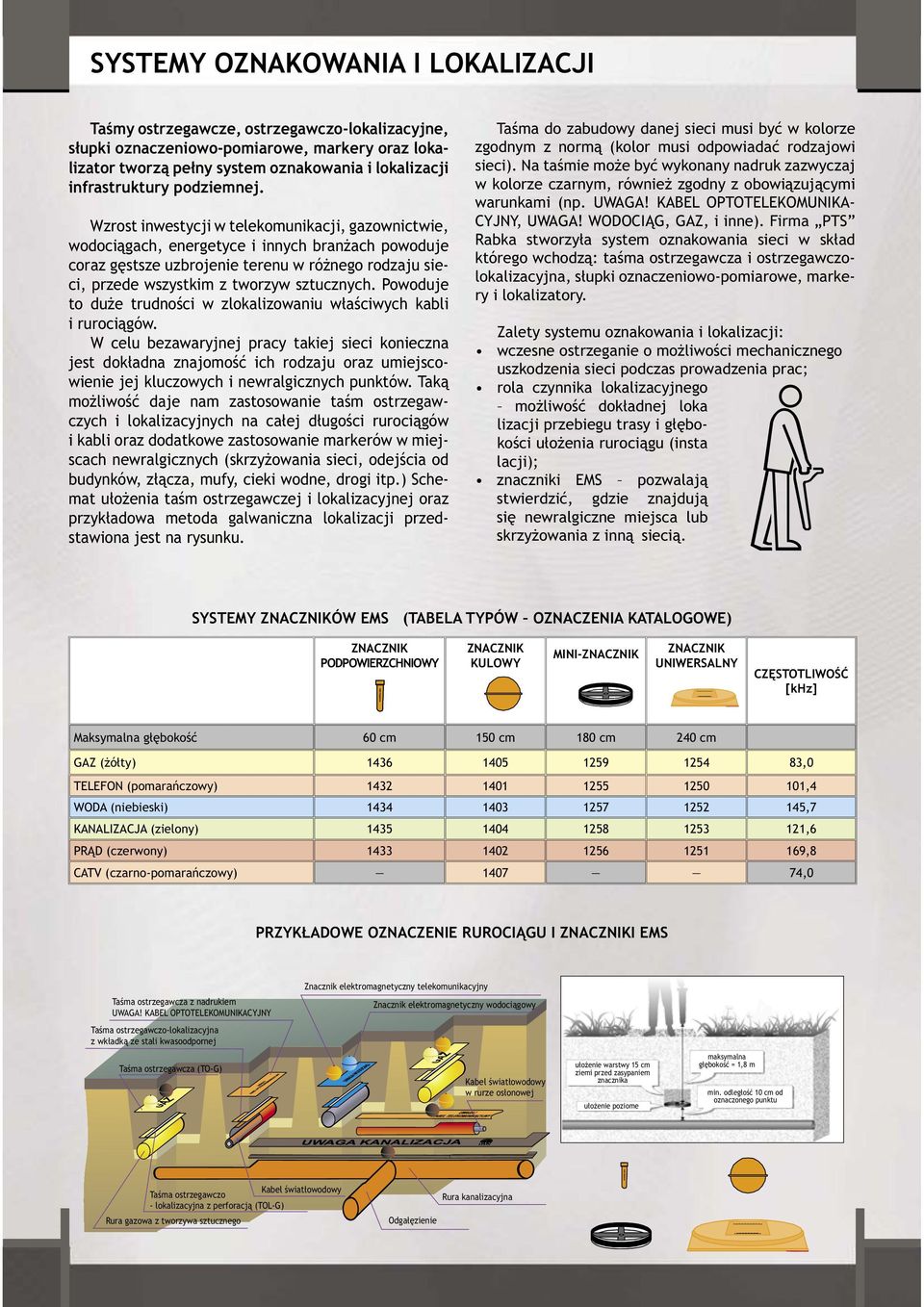

3 SYSTEMY OZNAKOWANIA I LOKALIZACJI Taśmy ostrzegawcze, ostrzegawczo-lokalizacyjne, słupki oznaczeniowo-pomiarowe, markery oraz lokalizator tworzą pełny system oznakowania i lokalizacji infrastruktury podziemnej. Wzrost inwestycji w telekomunikacji, gazownictwie, wodociągach, energetyce i innych branżach powoduje coraz gęstsze uzbrojenie terenu w różnego rodzaju sieci, przede wszystkim z tworzyw sztucznych. Powoduje to duże trudności w zlokalizowaniu właściwych kabli i rurociągów. W celu bezawaryjnej pracy takiej sieci konieczna jest dokładna znajomość ich rodzaju oraz umiejscowienie jej kluczowych i newralgicznych punktów. Taką możliwość daje nam zastosowanie taśm ostrzegawczych i lokalizacyjnych na całej długości rurociągów i kabli oraz dodatkowe zastosowanie markerów w miejscach newralgicznych (skrzyżowania sieci, odejścia od budynków, złącza, mufy, cieki wodne, drogi itp.) Schemat ułożenia taśm ostrzegawczej i lokalizacyjnej oraz przykładowa metoda galwaniczna lokalizacji przedstawiona jest na rysunku. Taśma do zabudowy danej sieci musi być w kolorze zgodnym z normą (kolor musi odpowiadać rodzajowi sieci). Na taśmie może być wykonany nadruk zazwyczaj w kolorze czarnym, również zgodny z obowiązującymi warunkami (np. UWAGA! KABEL OPTOTELEKOMUNIKA- CYJNY, UWAGA! WODOCIĄG, GAZ, i inne). Firma PTS Rabka stworzyła system oznakowania sieci w skład którego wchodzą: taśma ostrzegawcza i ostrzegawczolokalizacyjna, słupki oznaczeniowo-pomiarowe, markery i lokalizatory. Zalety systemu oznakowania i lokalizacji: wczesne ostrzeganie o możliwości mechanicznego uszkodzenia sieci podczas prowadzenia prac; rola czynnika lokalizacyjnego możliwość dokładnej loka lizacji przebiegu trasy i głębokości ułożenia rurociągu (insta lacji); znaczniki EMS pozwalają stwierdzić, gdzie znajdują się newralgiczne miejsca lub skrzyżowania z inną siecią. SYSTEMY ÓW EMS (TABELA TYPÓW OZNACZENIA KATALOGOWE) PODPOWIERZCHNIOWY KULOWY MINI- UNIWERSALNY CZĘSTOTLIWOŚĆ [khz] Maksymalna głębokość 60 cm 150 cm 180 cm 240 cm GAZ (żółty) ,0 TELEFON (pomarańczowy) ,4 WODA (niebieski) ,7 KANALIZACJA (zielony) ,6 PRĄD (czerwony) ,8 CATV (czarno-pomarańczowy) ,0 PRZYKŁADOWE OZNACZENIE RUROCIĄGU I I EMS Znacznik elektromagnetyczny telekomunikacyjny Znacznik elektromagnetyczny wodociągowy Taśma ostrzegawcza z nadrukiem UWAGA! KABEL OPTOTELEKOMUNIKACYJNY Taśma ostrzegawczo-lokalizacyjna z wkładką ze stali kwasoodpornej Taśma ostrzegawcza (TO-G) Kabel światłowodowy w rurze osłonowej ułożenie warstwy 15 cm ziemi przed zasypaniem znacznika ułożenie poziome maksymalna głębokość = 1,8 m min. odległość 10 cm od oznaczonego punktu Kabel światłowodowy Taśma ostrzegawczo - lokalizacyjna z perforacją (TOL-G) Rura gazowa z tworzywa sztucznego Odgałęzienie Rura kanalizacyjna

4 TELEKOMUNIKACJA Taśmy do sieci Telekomunikacyjnych funkcjonują w kolorze pomarańczowym. Taśmy te posiadają nadruk UWAGA KABEL OPTO-TELEKOMUNIKACYJNY lub UWAGA KABEL TELEKOMUNIKACYJNY. Do produkcji używane są najwyższej klasy surowce i materiały, przez co uzyskuje się dużą trwałość i wytrzymałość mechaniczną oraz odporność produkowanych taśm na działania agresywnych czynników glebowych. Zastosowanie wkładki ze stali kwasoodpornej w taśmach przeznaczonych do oznakowania kabli światłowodowych daje możliwość łatwej i pewnej lokalizacji przebiegu trasy. Taśmy posiadają niezbędne opinie oraz atesty wymagane dla materiałów używanych przy budowie linii telekomunikacyjnych. OPIS TAŚMY INDEKS SZEROKOŚĆ NADRUK TO-Tkt/10 10 cm pomarańczowa TO-Tkt/15 15 cm UWAGA KABEL TELEKOMUNIKACYJNY TO-Tkt/20 20 cm TO-Tkt/25 25 cm TO-Opt/10 10 cm do światłowodów bez wkładki stalowej TO-Opt/15 15 cm UWAGA KABEL OPTOTELEKOMUNIKACYJNY TO-Opt/25 25 cm TOL-Opt/10 10 cm do światłowodów z wkładką stalową TOL-Opt/20 20 cm UWAGA KABEL OPTOTELEKOMUNIKACYJNY TOL-Opt/25 25 cm pomarańczowa z wkładką stalową TOL-6/z 6 cm LOKALIZACJA ÓW LOKALIZACJA TAŚMY LOKALIZACYJNEJ SŁUPEK OZNACZENIOWO-POMIAROWY PODŁĄCZENIE GENERATORA SYGNAŁOWEGO DO SŁUPKA KONTROLNO-POMIAROWEGO ELEKTROMAGNETYCZNY SŁUPEK MIEJSKI TAŚMA LOKALIZACYJNA GAZOCIĄG TAŚMA OSTRZEGAWCZA KABEL ŚWIATŁOWODOWY W RURZE OSŁONOWEJ PODSYPKA PIASKOWA MUFA KABLOWA ZASOBNIK KABLA WODOCIĄG WODOCIĄG SYSTEMY OZNAKOWANIA I LOKALIZACJI SIECI TELEKOMUNIKACYJNEJ

5 GAZ Taśmy do oznakowania sieci gazowych poprzez zastosowaną wkładkę stalową podobnie jak w przypadku taśm do sieci telekomunikacyjnych zapewniają łatwość i pewność lokalizacji. Żółty, wyrazisty kolor taśmy daje pewność, że taśma wyciągnięta z ziemi przez łyżkę koparki zostanie zauważona i nie dojdzie do uszkodzenia gazociągu. W celu zapewnienia bezpieczeństwa taśma na całej długości jest perforowana, co zapobiega gromadzeniu się cieczy i gazu. Zarówno taśmy do oznakowania sieci gazowych jak i do oznakowania sieci telekomunikacyjnych posiadają nadruk na całej długości taśmy ułatwiający szybką identyfikację rodzaju sieci. System oznakowania zgodnie z normą ZN-G-3001:2001 uwzględnia zastosowanie kompletu dwóch taśm: Taśma ostrzegawcza Taśma lokalizacyjna (z wkładką ze stali kwasoodpornej) OPIS TAŚMY INDEKS SZEROKOŚĆ NADRUK TO-G/20 20 cm żółta perforowana TO-G/30 30 cm TO-G/40 40 cm TO-Gn/20 20 cm żółta gładka z nadrukiem TO-Gn/30 30 cm GAZ TO-Gn/40 40 cm TO-G1/20 20 cm żółta perforowana z wkładką stalową TO-G1/30 30 cm TO-G1/40 40 cm TO-Gn1/20 20 cm żółta z nadrukiem z wkładką stalową TO-Gn1/30 30 cm GAZ TO-Gn1/40 40 cm żółta gładka z wkładką stalową TOL-6/z 6 cm LOKALIZACJA TAŚMY LOKALIZACYJNEJ LOKALIZACJA ÓW SŁUPEK OZNACZENIOWO-POMIAROWY PODŁĄCZENIE GENERATORA SYGNAŁOWEGO DO SŁUPKA KONTROLNO-POMIAROWEGO ELEKTROMAGNETYCZNY SŁUPEK MIEJSKI TAŚMA LOKALIZACYJNA ELEKTROMAGNETYCZNY WODOCIĄG TAŚMA OSTRZEGAWCZA GAZOCIĄG PODSYPKA PIASKOWA SYSTEMY OZNAKOWANIA I LOKALIZACJI SIECI GAZOWEJ

6 ENERGETYKA Oznakowanie podziemnych sieci energetycznych taśmami ostrzegawczymi jest szczególnie ważne z powodu ogromnego zagrożenia dla życia ludzkiego w przypadku uszkodzenia kabla. Taśmy do oznakowania podziemnych sieci energetycznych produkowane są w dwóch kolorach: NIEBIESKIM do kabli o napięciu znamionowym poniżej 1 kv, CZERWONYM do kabli o napięciu znamionowym powyżej 1 kv. Kolorystyka oraz grubość taśm stosowanych do oznaczenia sieci energetycznych zgodna jest z normami zależnymi od napięcia znamionowego sieci. Użyte do produkcji tych taśm surowce i materiały zapewniają ich najwyższą jakość i wytrzymałość. OPIS TAŚMY INDEKS SZEROKOŚĆ GRUBOŚĆ NADRUK Taśma oznaczeniowa do kabli elektroenergetycznych o napięciu znamionowym 1 kv i poniżej TO-ENN/08/20 20 cm 0,08 mm UWAGA KABEL TO-ENN/12/20 20 cm 0,12 mm UWAGA KABEL niebieska TO-ENN/16/20 20 cm 0,16 mm UWAGA KABEL TO-ENN/40/20 20 cm 0,40 mm UWAGA KABEL TO-ENN/45/20 20 cm 0,45 mm UWAGA KABEL Taśma oznaczeniowa do kabli elektroenergetycznych o napięciu znamionowym powyżej 1 kv TO-ENN/08/20 20 cm 0,08 mm UWAGA KABEL czerwona TO-ENN/12/20 20 cm 0,12 mm UWAGA KABEL TO-ENN/16/20 20 cm 0,16 mm UWAGA KABEL TO-ENN/40/20 20 cm 0,40 mm UWAGA KABEL LOKALIZACJA ÓW LOKALIZACJA KABLA ELEKTROMAGNETYCZNY GAZOCIĄG MUFA KABLOWA GAZOCIĄG TAŚMA OSTRZEGAWCZA KABEL ENERGETYCZNY W RURZE OSŁONOWEJ PODSYPKA PIASKOWA ZASOBNIK KABLA WODOCIĄG WODOCIĄG SYSTEMY OZNAKOWANIA I LOKALIZACJI SIECI ENERGETYCZNYCH

7 WODOCIĄGI I KANALIZACJA Duże zagęszczenie sieci wodociągowych zwłaszcza w terenach miejskich sprawia, że oznakowanie ich przebiegu nabiera szczególnego znaczenia. Rozwiązaniem są tutaj taśmy ostrzegawcze i ostrzegawczo-lokalizacyjne stosowane do oznakowania sieci wodociągowych. Zapewniają one możliwość wczesnego ostrzeżenia o istnieniu sieci wodociągowej, przez co zapobiegają przypadkowemu uszkodzeniu wodociągu. Istnieje możliwość zastosowania wkładki ze stali kwasoodpornej zapewniającej łatwość lokalizacji sieci. Podobnie jak w przypadku sieci wodociągowych oznakowanie sieci kanalizacyjnej nabiera szczególnego znaczenia w terenach miejskich. Aby zapobiec przypadkowemu uszkodzeni sieci stosujemy taśmy ostrzegawcze i ostrzegawczo-lokalizacyjne do oznakowania sieci kanalizacyjnej w kolorze brązowym lub zielonym. Do lokalizacji sieci używamy taśmy z wkładką stalową, co zapewnia łatwą lokalizację sieci. OPIS TAŚMY INDEKS SZEROKOŚĆ TYP NADRUK TO-W/20 20 cm niebieska TO-Wn/20 20 cm UWAGA KABEL TOL-W/20 20 cm z wkładką stalową TOL-Wn/20 20 cm z wkładką stalową UWAGA KABEL niebieska z wkładką stalową TOL-6 6 cm klejona TOL-6z 20 cm zgrzewana biało/niebieska TO-Wbn/20 20 cm TOL-Wbn/20 20 cm z wkładką stalową zielona TO-Z/20 20 cm TOL-Z/20 20 cm z wkładką stalową biało/zielona TO-EC/20 20 cm TOL-EC/20 20 cm z wkładką stalową LOKALIZACJA ÓW LOKALIZACJA TAŚMY LOKALIZACYJNEJ ELEKTROMAGNETYCZNY SŁUPEK OZNACZENIOWO-POMIAROWY PODŁĄCZENIE GENERATORA SYGNAŁOWEGO DO SŁUPKA KONTROLNO-POMIAROWEGO SŁUPEK MIEJSKI GAZOCIĄG WODOCIĄG PODSYPKA PIASKOWA KANALIZACJA SYSTEMY OZNAKOWANIA I LOKALIZACJI WODOCIĄGÓW I KANALIZACJI

8 TAŚMY ODGRODZENIOWE Taśma oznaczeniowa w kolorze biało-czerwonym, żółto-czarnym oraz biało-niebieskim jest powszechnie stosowana do ogrodzenia niebezpiecznych miejsc oraz robót ziemnych. Na białym polu taśmy istnieje możliwość wykonania dodatkowego nadruku określającego np.: nazwę oraz adres inwestora lub wykonawcę prowadzonych prac. Taśma oznaczeniowa charakteryzuje się dużą trwałością i wytrzymałością mechaniczną. Wysoka jakość produkowanych taśm jest wynikiem stosowania w produkcji najlepszej klasy surowców i materiałów. OPIS TAŚMY INDEKS SZEROKOŚĆ NADRUK TOO-BC/8 8 cm biało/czerwona TOO-BC/10 10 cm TOO-BC/15 15 cm żółto/czarna TOO-ŻC/10 10 cm biało/niebieska TOO-BN/10 10 cm biało/niebieska TOO-BN/15 15 cm TP S.A. biało/niebieska TOO-BN/10 10 cm POLICJA TOO-BC/10 10 cm STRAŻ biało/czerwona TOO-BC/10 10 cm UWAGA WYKOPY TOO-BC/10 10 cm ROBOTY DROGOWE SŁUPKI OZNACZENIOWO-POMIAROWE Słupki oznaczeniowo-pomiarowe służą do oznaczania przebiegu podziemnych instalacji (gazowych, wodnych i innych) oraz do montażu w ich wnętrzu urządzeń monitorujących w/w instalacje. Wykonane są z polietylenu o dużej gęstości (HDPE) o przekroju okrągłym. Składają się z korpusu o średnicy 140 [mm] wyposażonego w uniwersalny wspornik służący do montażu różnego rodzaju urządzeń, kołpaka o średnicy 160 [mm] zamykanego zamkiem oraz podstawy z tworzywa z krzyżowymi prętami. Rozwiązanie podstawy z tworzywa pozwala na bezproblemowe wprowadzenie kabli lub taśmy oraz łatwe i stabilne ustawienie słupka w gruncie.

9 SŁUPKI MIEJSKIE Słupki miejskie służą do wyprowadzenia taśmy lub czynnika lokalizacyjnego z ziemi na powierzchnię (ulicy, chodnika, itp.). Doskonle sprawdzają się w miejscach o dużym zurbanizowaniu. ZASOBNIK KABLOWY Zasobnik kablowy wykonany metodą formowania rotacyjnego z polietylenu średniej gęstości. Przeznaczony do instalowania w ciągach rurociągów kablowych 2-, 3- i 4-rurowych. MATERIAŁ: Zasobnik kablowy wykonany z polietylenu średniej gęstości (MDPE) - ciężar właściwy nie mniej niż 940 kg/m 3 - współczynnik płynięcia MFR 3,2-9,0 g/10 min - wydłużenie względne przy zerwaniu min. 350%. BARWA: Zasobnik kablowy barwy czarnej. MUFY KABLOWE Mufy PTS rozróżnia ich rozmiar, zawartość i pojemność. Stosowane w zależności od pojemności kabla lub przekroju rury w kanalizacji pierwotnej bądź wtórnej. Zaprojektowane zostały do instalacji w zasobnikach, słupkach kablowych, studniach jak również jako mufy do wykonywania złącz na telekomunikacyjnych miedzianych kablach ziemnych i napowietrznych oraz kablach energetycznych.

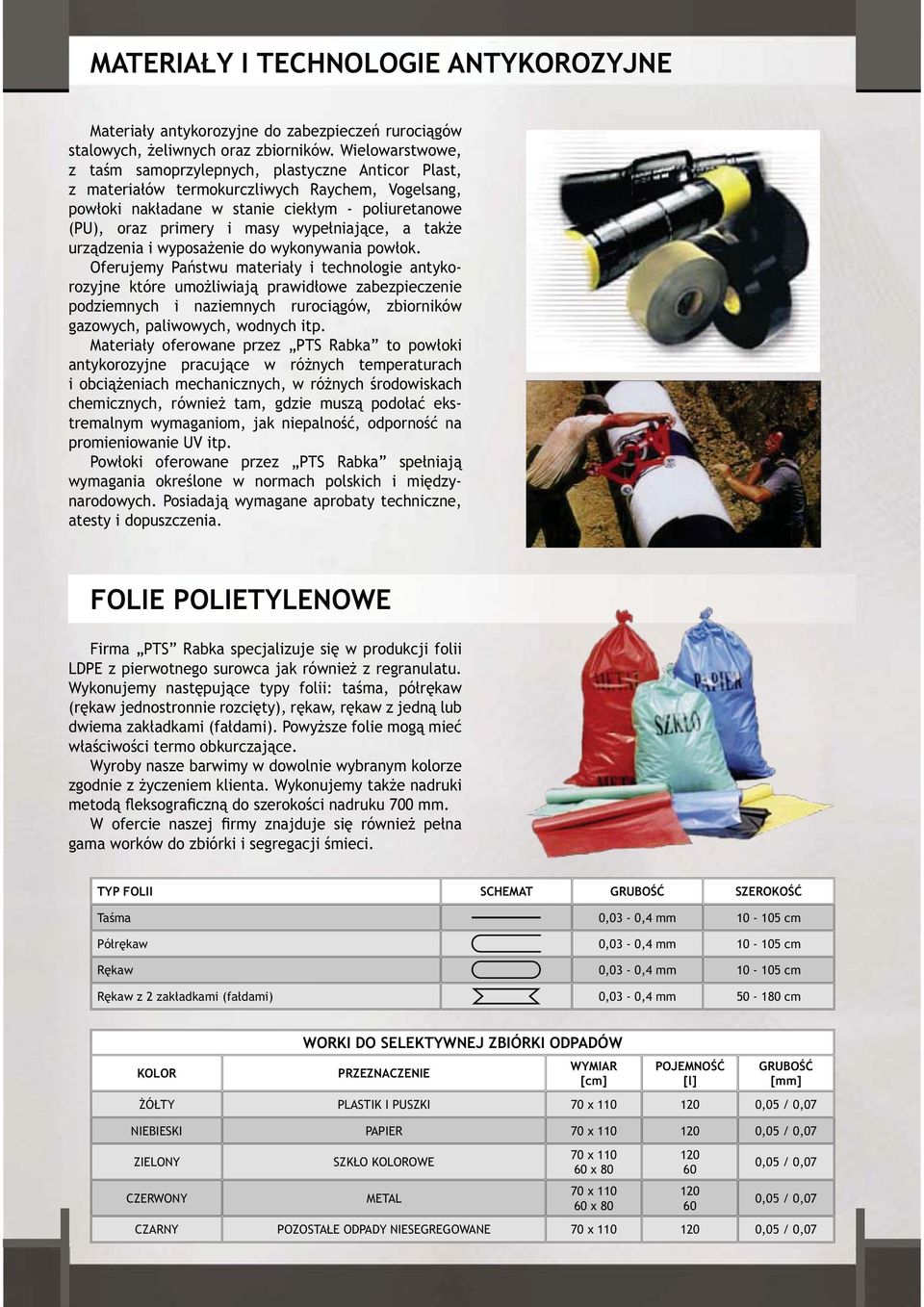

10 MATERIAŁY I TECHNOLOGIE ANTYKOROZYJNE Materiały antykorozyjne do zabezpieczeń rurociągów stalowych, żeliwnych oraz zbiorników. Wielowarstwowe, z taśm samoprzylepnych, plastyczne Anticor Plast, z materiałów termokurczliwych Raychem, Vogelsang, powłoki nakładane w stanie ciekłym - poliuretanowe (PU), oraz primery i masy wypełniające, a także urządzenia i wyposażenie do wykonywania powłok. Oferujemy Państwu materiały i technologie antykorozyjne które umożliwiają prawidłowe zabezpieczenie podziemnych i naziemnych rurociągów, zbiorników gazowych, paliwowych, wodnych itp. Materiały oferowane przez PTS Rabka to powłoki antykorozyjne pracujące w różnych temperaturach i obciążeniach mechanicznych, w różnych środowiskach chemicznych, również tam, gdzie muszą podołać ekstremalnym wymaganiom, jak niepalność, odporność na promieniowanie UV itp. Powłoki oferowane przez PTS Rabka spełniają wymagania określone w normach polskich i międzynarodowych. Posiadają wymagane aprobaty techniczne, atesty i dopuszczenia. FOLIE POLIETYLENOWE Firma PTS Rabka specjalizuje się w produkcji folii LDPE z pierwotnego surowca jak również z regranulatu. Wykonujemy następujące typy folii: taśma, półrękaw (rękaw jednostronnie rozcięty), rękaw, rękaw z jedną lub dwiema zakładkami (fałdami). Powyższe folie mogą mieć właściwości termo obkurczające. Wyroby nasze barwimy w dowolnie wybranym kolorze zgodnie z życzeniem klienta. Wykonujemy także nadruki metodą fleksograficzną do szerokości nadruku 700 mm. W ofercie naszej firmy znajduje się również pełna gama worków do zbiórki i segregacji śmieci. TYP FOLII SCHEMAT GRUBOŚĆ SZEROKOŚĆ Taśma 0,03-0,4 mm cm Półrękaw 0,03-0,4 mm cm Rękaw 0,03-0,4 mm cm Rękaw z 2 zakładkami (fałdami) 0,03-0,4 mm cm KOLOR WORKI DO SELEKTYWNEJ ZBIÓRKI ODPADÓW PRZEZNACZENIE WYMIAR [cm] POJEMNOŚĆ [l] GRUBOŚĆ [mm] ŻÓŁTY PLASTIK I PUSZKI 70 x ,05 / 0,07 NIEBIESKI PAPIER 70 x ,05 / 0,07 ZIELONY CZERWONY SZKŁO KOLOROWE METAL 70 x x x x ,05 / 0,07 0,05 / 0,07 CZARNY POZOSTAŁE ODPADY NIESEGREGOWANE 70 x ,05 / 0,07
